4.11.6.Резисторы

По конструкции и назначению все резисторы делятся на нерегулируемые и

регулированные. В зависимости от токопроводящего слоя резисторы в электрических цепях

тепловоза подразделяются на металлопленочные ( сплавные ) С2-33 , С2-10 и проволочные

С5-35В и С5-36В.

Резисторы типа С2-33 , С2-10 ,С5-35В - нерегулируемые. Резисторы типа С5-36В ,

СП5-37Т - регулируемые

Токопроводящим элементом у нерегулируемых металлопленочных резисторов является

пленка сплава или окиси металла.

Проводящим элементом нерегулируемых и регулируемых проволочных резисторов служит

проволока, намотанная на керамическое основание.

В электрической схеме тепловоза применяются панели с резисторами типа ПР-50,

которые устанавливаются на изоляционных панелях, изготовленных из пластмассы на

основе стекловолокна ( рис.96) с резисторами мощностью 350 Вт.

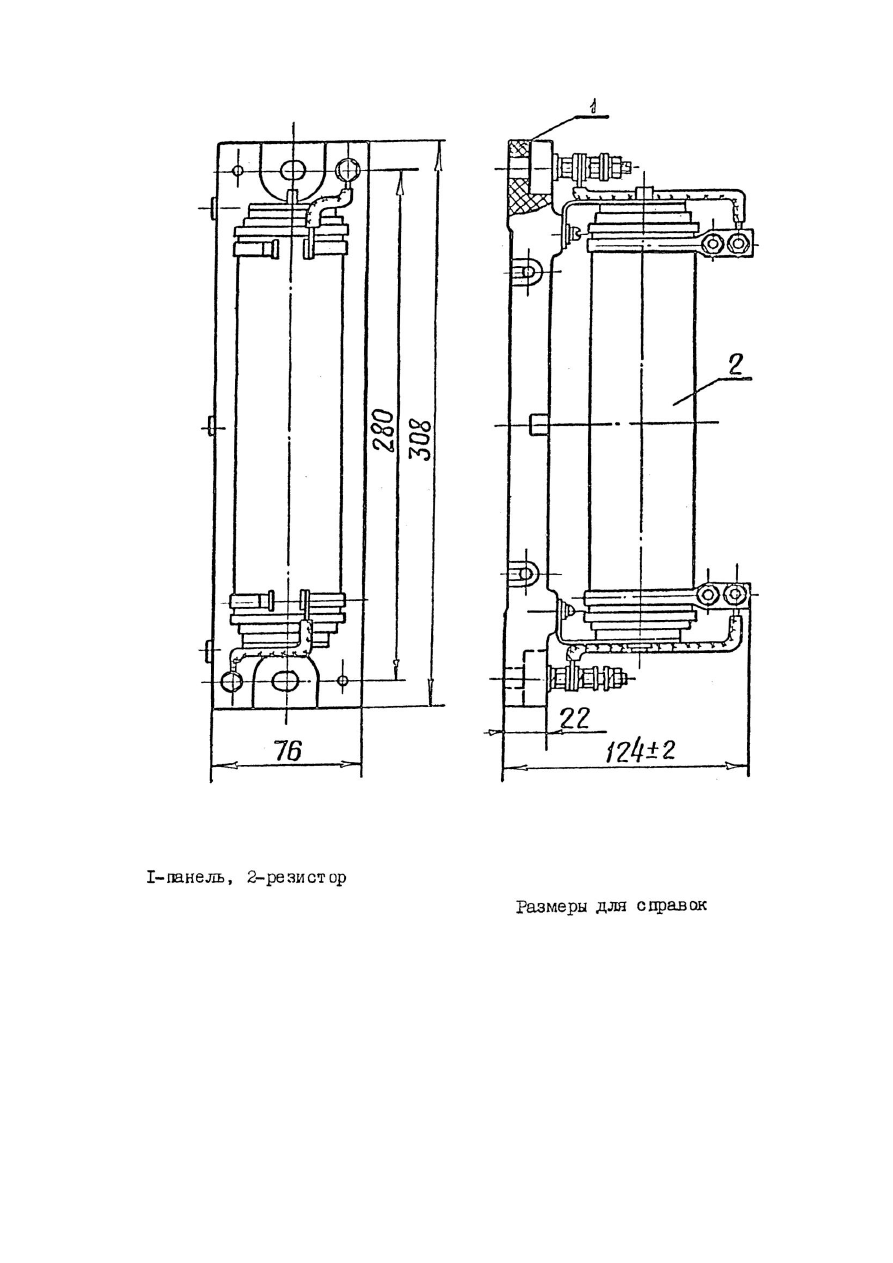

Конструктивно панели с резисторами ПР-50 состоят из панели 1 и резистора 2 в виде

фарфорового цилиндра с намотанной на нем обмоткой из проволоки высокого омического

сопротивления соответствующего диаметра и длины. Независимо от величины и мощности

резистора изоляционные панели выполнены конструктивно унифицированными, что

позволяет с помощью соединительных шпилек собирать их в группы с количеством

резисторов до семи.

Назначение резисторов, установленных на панелях, ПР-50 и их параметры указаны в

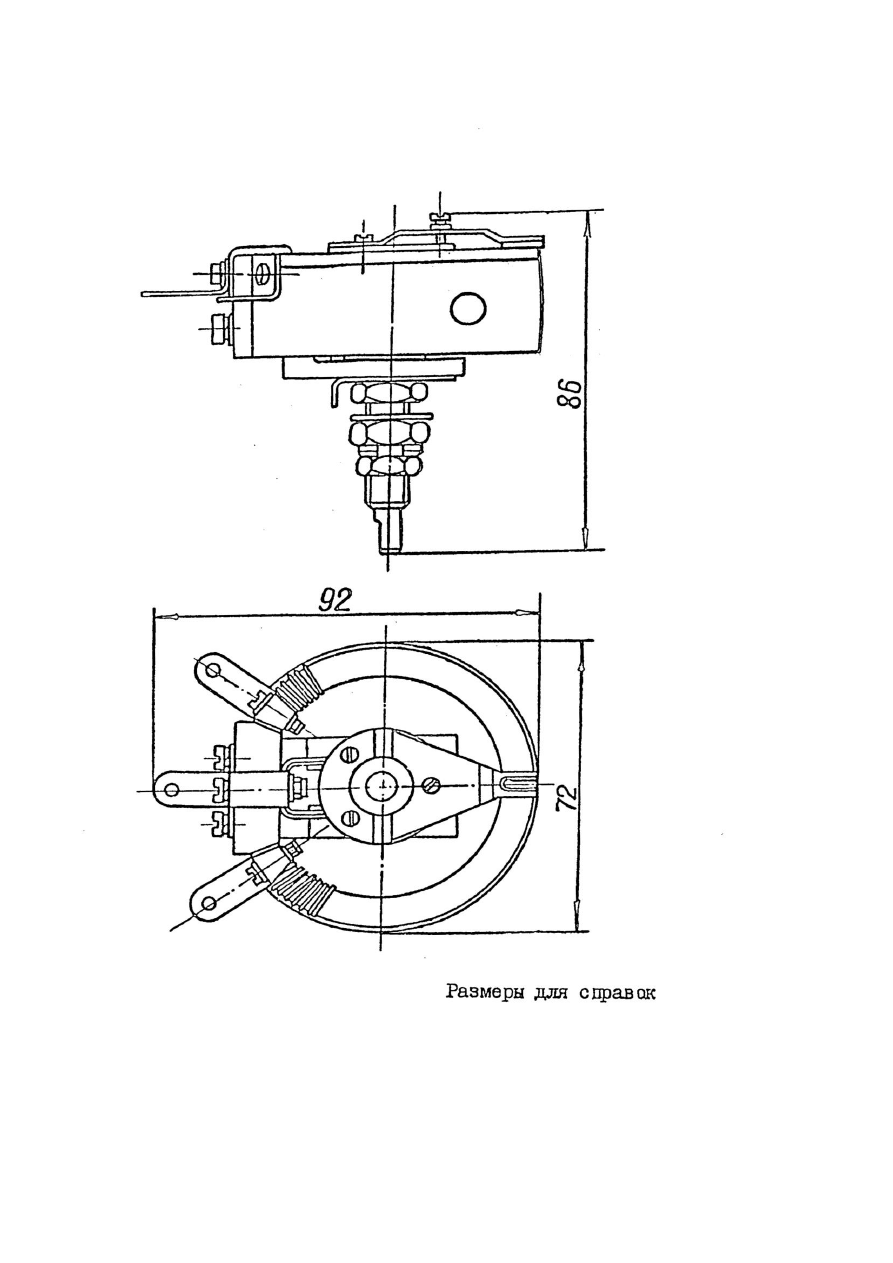

таблице 46. Резисторы типа СП5-37Т ( рис.97) используются в схеме освещения тепловоза.

Номинальная мощность резистора СП5-37Т - 75 Вт.

Резисторы силовых цепей типа ЛР ( рис.98 ) изготавливаются из фехралевой

проволоки ленты ) прямоугольного сечения. Элемент сопротивления выполнен из ленты,

которая изогнута зигзагообразно и на прямолинейных участках имеет выштампованные в

продольном направлении гофры, придающие ей большую жесткость. С помощью стяжных

шпилек резистор закрепляется, через изоляторы в единую конструкцию. Выводы с

резистора выполняются с помощью медных шин, привариваемых к крайним и

промежуточным виткам резистора. Сопротивление регулируется с помощью перемычек,

привариваемых к крайним и промежуточным виткам резистора, а также с помощью

перемычек, привариваемых между соседними витками. Кроме того, ленточные резисторы

можно устанавливать друг над другом. В этом случае используются стяжные шпильки,

вмонтированные в изоляторы.
