83





Р

ис

ун

ок

 33

–

Б

лок

 э

ле

кт

ри

че

ск

ого т

орм

оз

а (

На

 2

-х ли

ст

ах. Ли

ст

 1)



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

84

84



Р

ис

ун

ок

 33

–

Б

лок

 э

ле

кт

ри

че

ск

ого т

орм

оз

а (

Ли

ст

 2)





85



-каналы нагнетательные 3;

-жалюзи 4.

Для удобства монтажа в крышевой секции выполнены съемными: верхние люки 5,

продольные балки 6 и нижние люки 7.

4.9.1.Блок тормозных резисторов.

Блок тормозных резисторов (рис.34) состоит из сопротивлений 1 и 2, установленных

в каркасе 3. Сопротивления - ленточные, фехралевые, высокоомные, жаропрочные.

Каркас 3 блока тормозных резисторов представляет собой сварную конструкцию из

стальных уголков.

Крепление тормозных резисторов в каркасе осуществляется направляющими

шпильками 4, приваренными на внутренних поверхностях боковых стенок каркаса.

Блоки тормозных резисторов в крышевой секции устанавливаются на алюминиевые

платики, приваренные к полу крыши и снабженные стальными резьбовыми втулками.

Дополнительно блоки тормозных резисторов крепятся в средней части по высоте

каркаса к балкам, установленным со стороны жалюзи.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

86

86

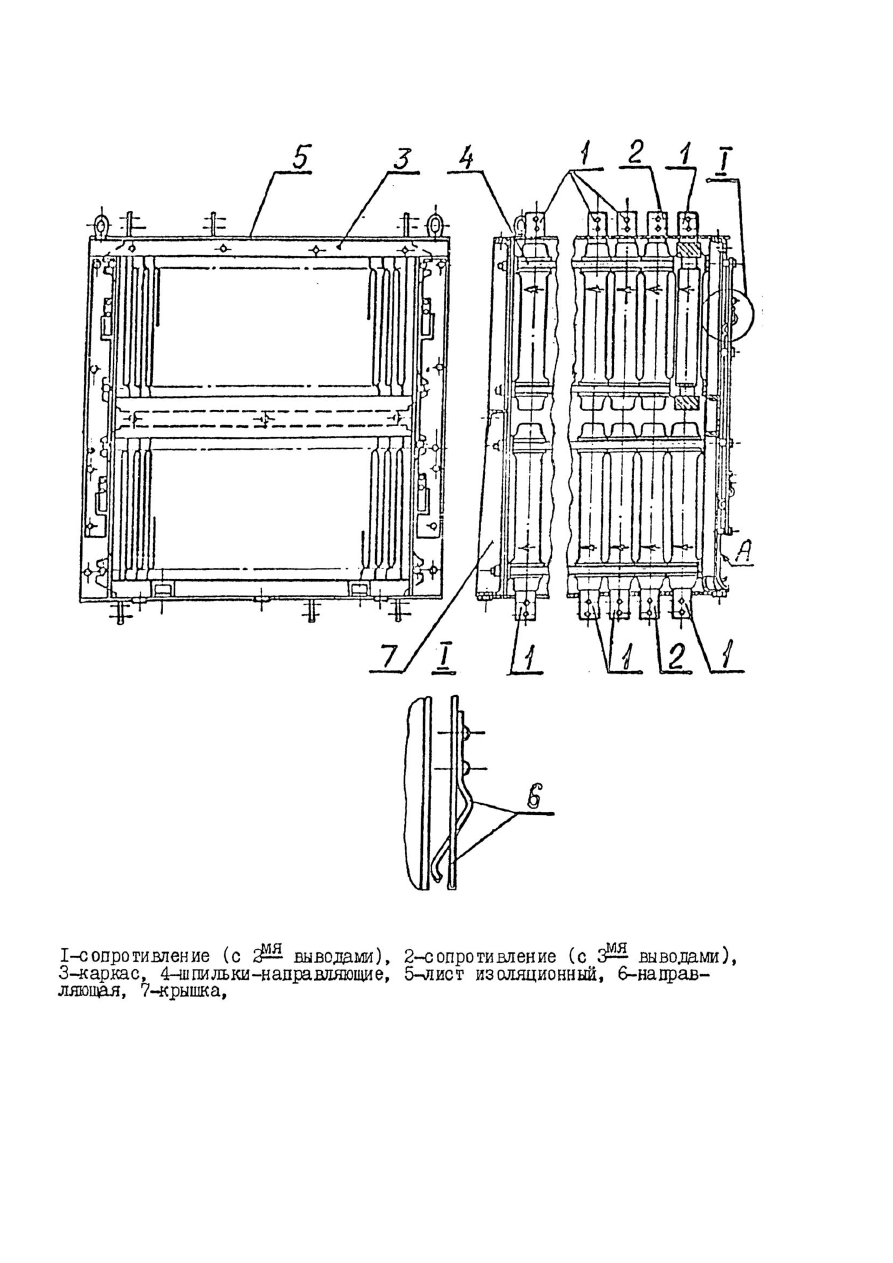

Рисунок 34 – Блок тормозных резисторов
