79

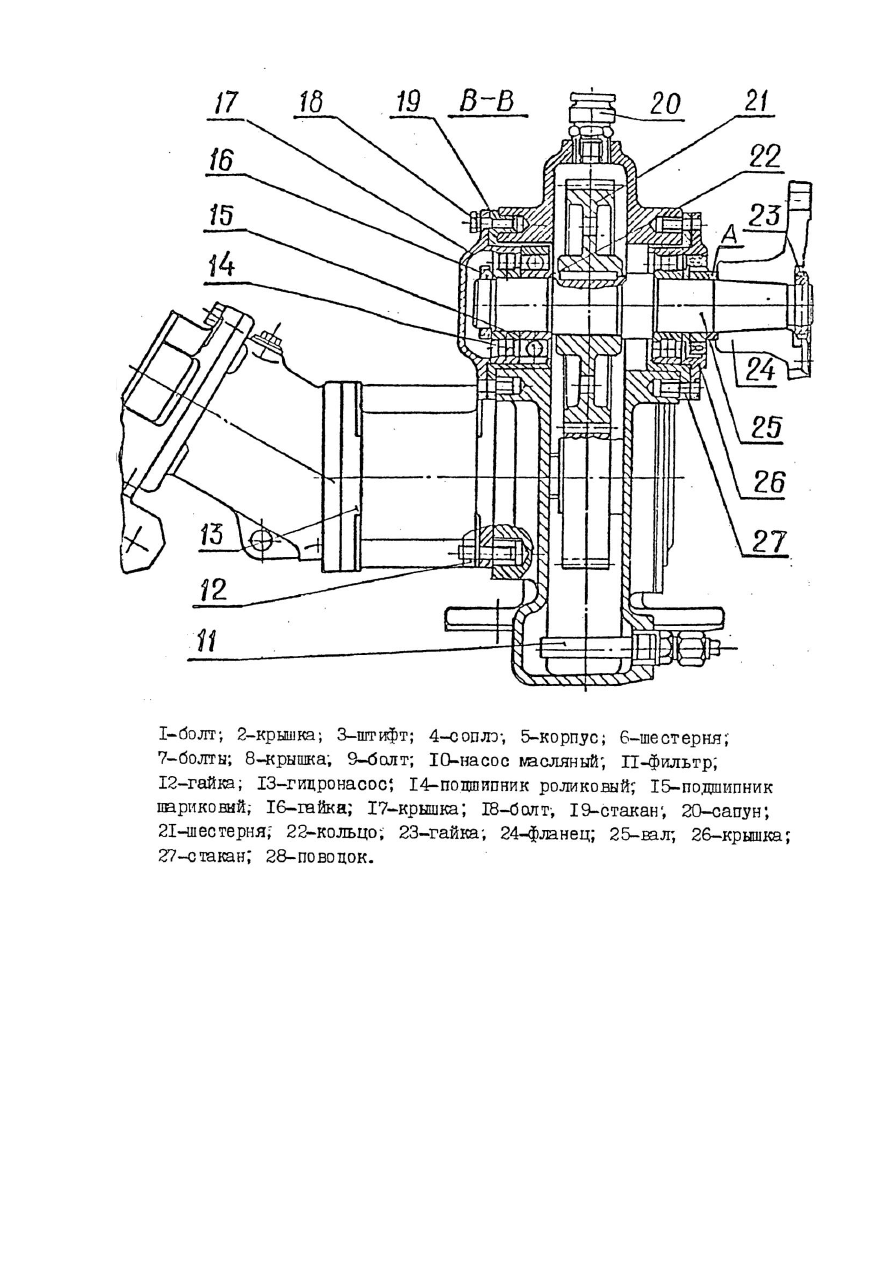

Рисунок 30 – Редуктор гидронасосов (Лист 2)





4.7.3.Привод вентилятора ЦВС.

Привод вентилятора ЦВС 1 (рис. 31) осуществляется от вала тягового генератора

посредством эластичной муфты 2.

Конструкция эластичной муфты показана на рис. 32

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

80

80

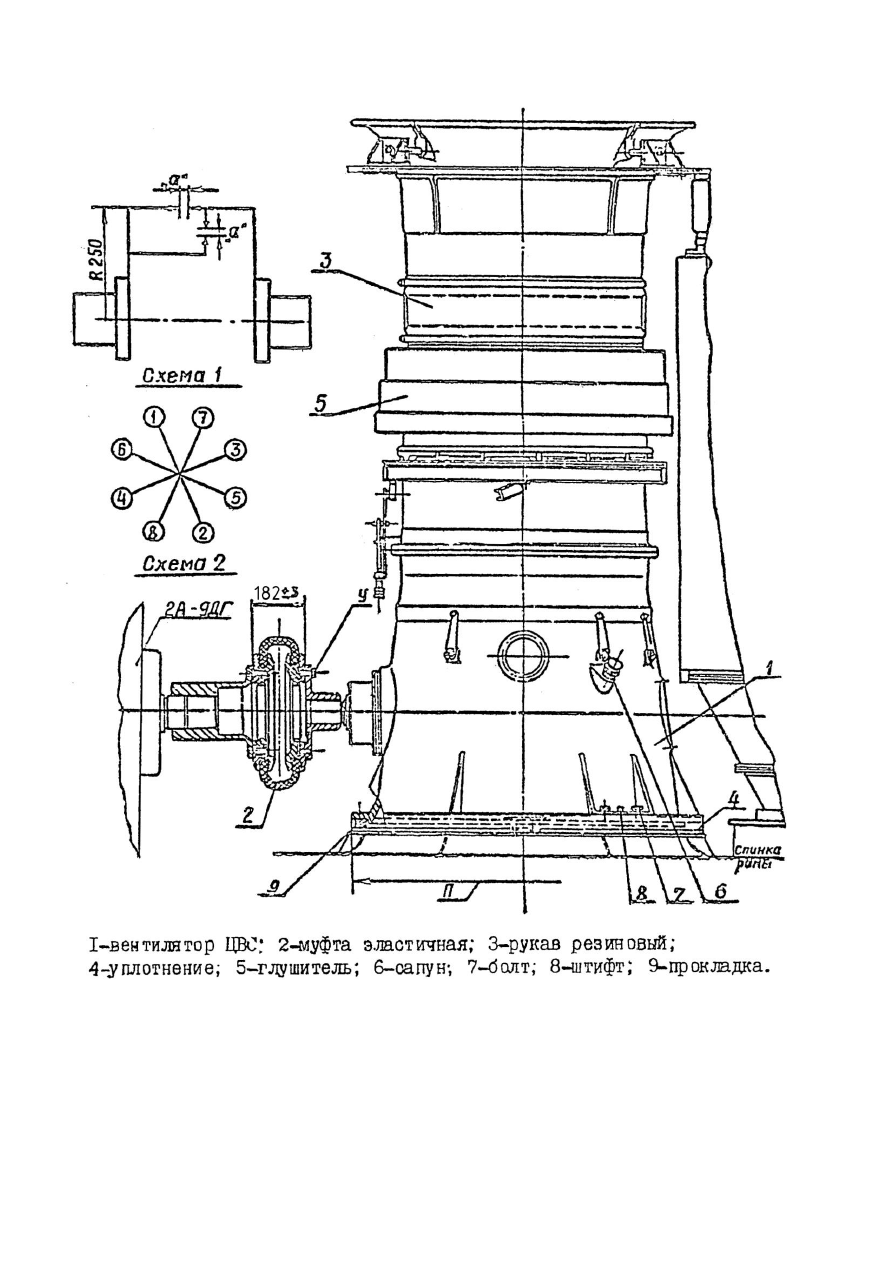

Рисунок 31 – Установка вентилятора ЦВС





81



1

8

2

±

3

3

5

5

*

С

х

е

м

а    з

а

т

я

ж

к

и

б

о

л

т

о

в

1

4

1

0

8

6

2

9

3

7

5

А

Б

Б

З



5




2




5




*





1



5



-    5



4



0



±



5



8



0



±



5



2





±





1





Б

-

Б

(

1

:

1

)

г

1





8





Е









А

1

3

2

5

4

6

7



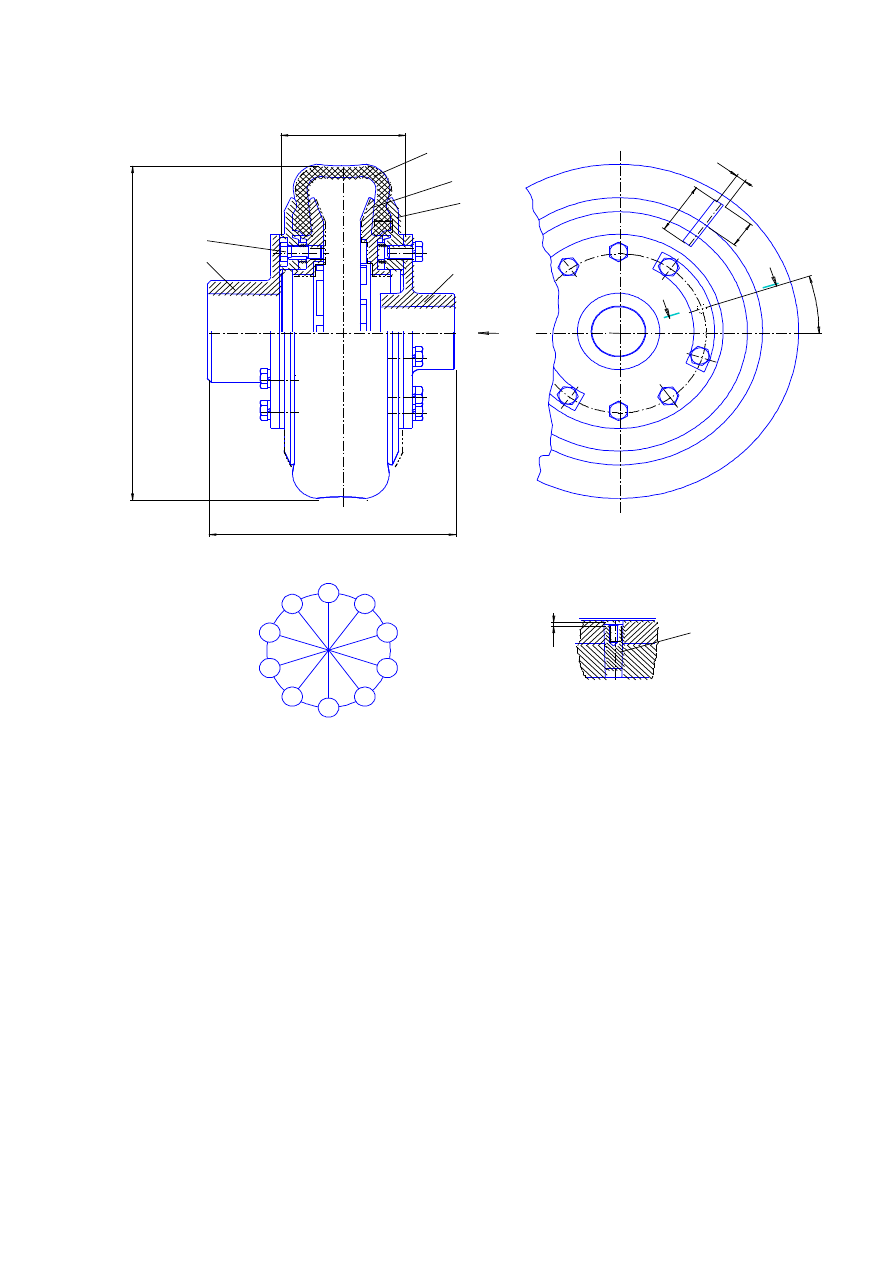

Рисунок 32 - Муфта эластичная



Упругим элементом эластичной муфты является резинокордный элемент 1.

Резинокордный элемент 1 с каждой стороны зажат фланцем 2 и кольцом 3, соединенных

между собой болтами 4. Внутренние кольца 3 эластичной муфты состоят из двух половин и

центрируются по проточке в наружних фланцах. Взаимное положение фланцев 2, 5, 6 и

кольца 3 фиксируется двумя парами конических штифтов 7.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

82

82



4.8.Тормозной компрессор.

Компрессор ПК-5,25А двухступенчатый, шестицилиндровый с V-образным

расположением цилиндров и воздушным охлаждением. Рабочее давление

7,5   0,2 - 9   0,2 кгс/см

2

.

Корпус литой, чугунный с четырьмя лапами для крепления к раме тепловоза.

К корпусу шпильками прикреплены шесть оребренных чугунных цилиндров по три с

каждой стороны с углом развала 90  .

Поршни цилиндров первой ступени - алюминиевые, второй - чугунные. На каждом

поршне установлены по четыре поршневых кольца, два верхние - компрессионные,

два нижние - маслосъемные.

К верхним фланцам цилиндров на шпильках крепятся клапанные коробки.

Внутренняя полость каждой коробки разделена на две части: в одной установлен

нагнетательный клапан, а в другой - всасывающий.

После сжатия в цилиндрах первой ступени, воздух охлаждается в промежуточном

холодильнике трубчатого типа.

Система смазки компрессора комбинированная. Под давлением смазываются

шатунные шейки коленчатого вала, остальные детали смазываются разбрызгиванием.

Уровень масла в картере проверяется по маслоуказателю. Работа системы смазки

контролируется по манометру. Давление масла должно быть не менее 1,5 кгс/см

2

.

Подшипники вентилятора смазываются консистентной смазкой.

Подробное описание, сведения по эксплуатации и обслуживанию компрессора даны в

инструкции по эксплуатации компрессора ПК-5,25А, отправляемой с каждым тепловозом,

согласно ведомости эксплуатационной документации.

4.9.Блок электрического тормоза.

Блок электрического тормоза предназначен для гашения электрической энергии

тяговых двигателей, работающих при торможении в генераторном режиме.

Электрическая энергия торможения превращается в тепло на лентах тормозных

резисторов, обладающих большой энергоемкостью и требующих интенсивного охлаждения.

Блок электрического тормоза располагается в крышевой секции тепловоза (рис.33) и

включает в себя следующие узлы:

-блоки тормозных резисторов 1;

-мотор - вентиляторы 2;
