71



1

-втулк

а; 2

-втулк

а; 3

-фл

ан

ец

; 4

-ц

ил

ин

др

; 5

-к

рышка; 6

-шт

ок

; 7

-н

ак

он

еч

ни

к; 8

-п

руж

ин

а; 9

-де

м

пфер;

10

-к

ре

пе

жн

ые

 элем

ен

ты; 11

-

проволок

а



Р

ис

ун

ок

26б

-

Ци

ли

ндр



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

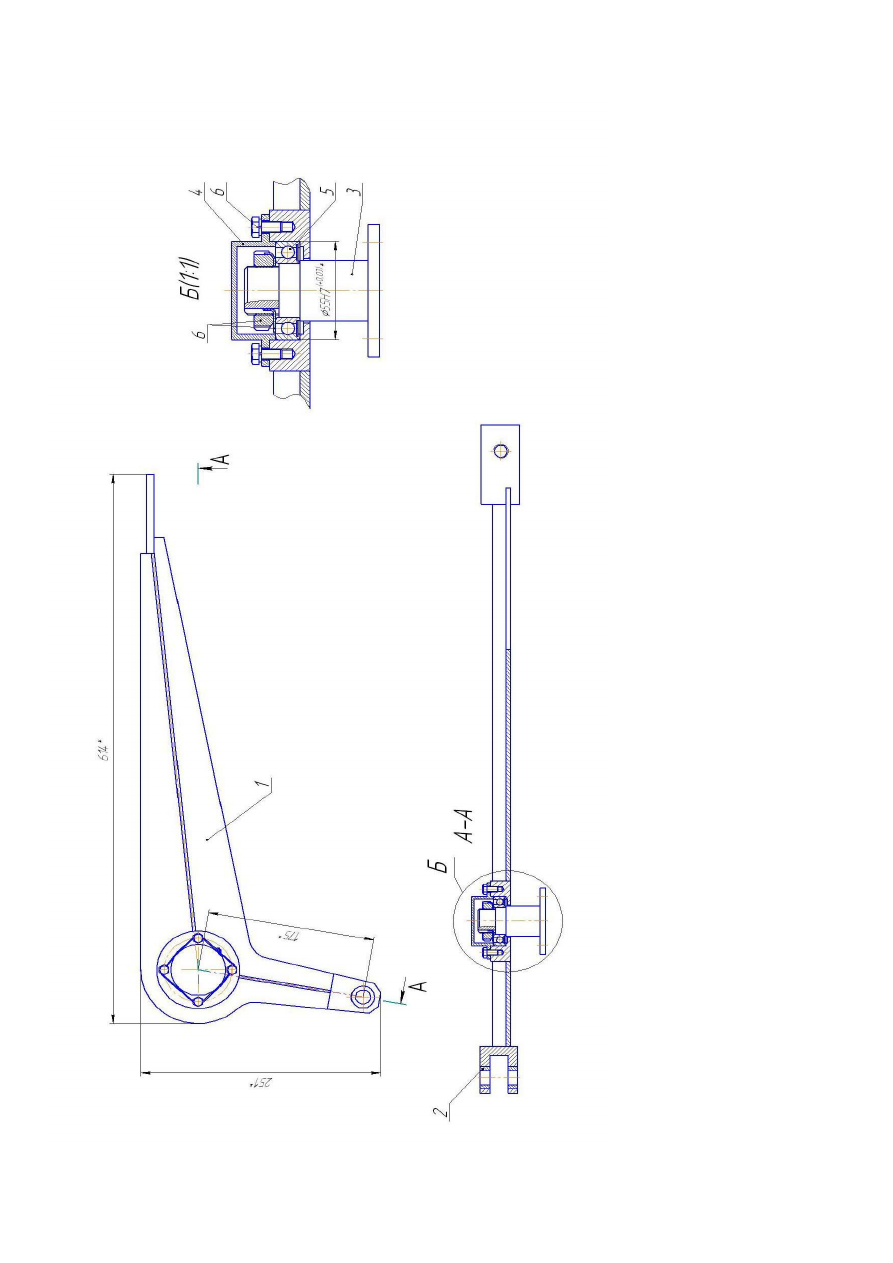

72

72





1

-рыч

аг; 2

-втулк

а; 3

-с

той

ка

; 4

-к

рышка; 5

-п

од

ши

пн

ик

; 6

-к

ре

пе

жн

ые

 элем

ен

ты





Р

ис

ун

ок

 26в

-

Р

ыч

аг

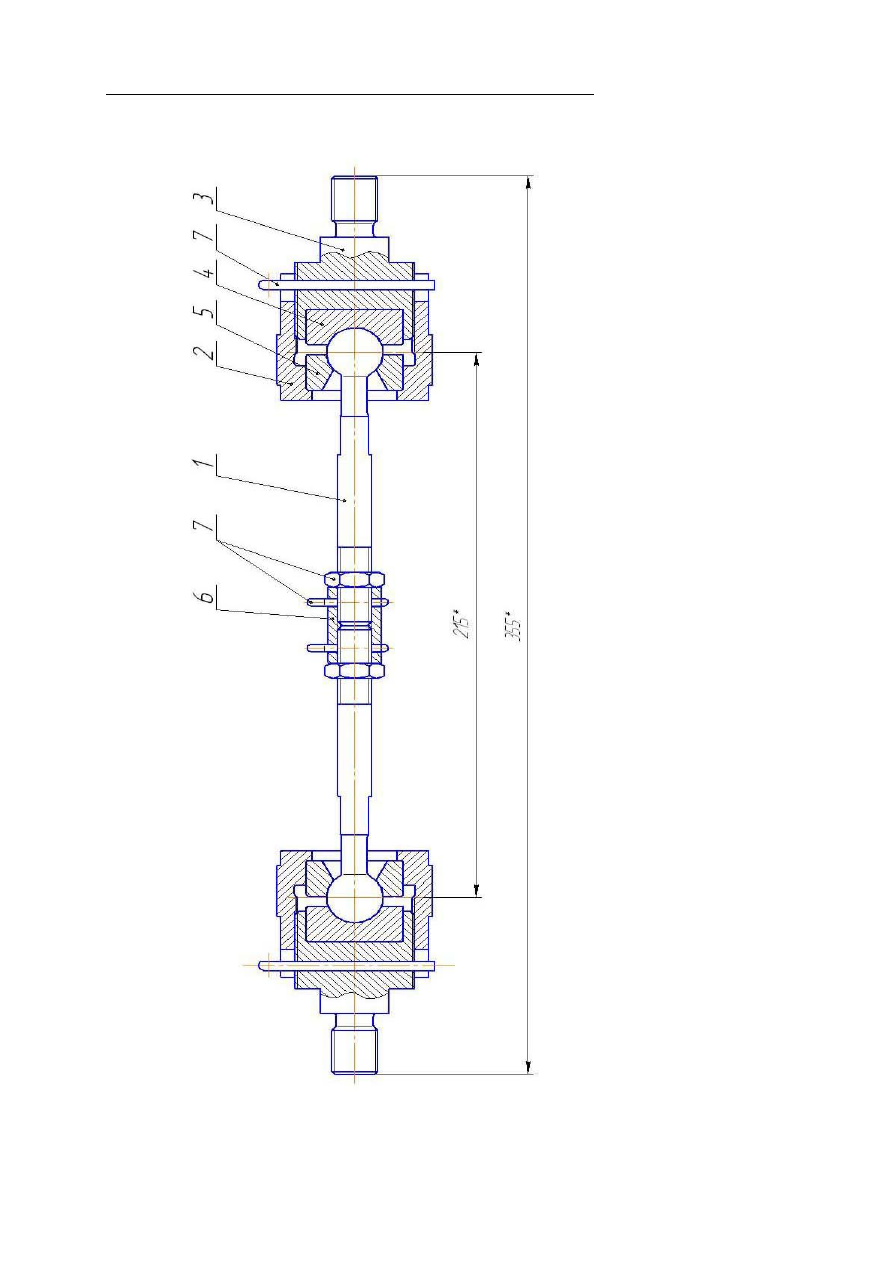

73





1

-ша

рн

ин

; 2

-га

йк

а; 3

-ви

нт

; 4

-п

ят

а; 5

-п

одши

пн

ик

; 6

-втулк

а; 7

-к

ре

пе

жн

ые

 элем

ен

ты





Р

ис

ун

ок

 26г

-

Тяга



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

74

74



4.7.Приводы вспомогательных механизмов.

4.7.1.Привод тормозного компрессора.

Привод тормозного компрессора 1 (рис.27) осуществляется от электродвигателя 2

посредством втулочно-пальцевой муфты 3, состоящей из полумуфт 4 и 5. Упругими

элементами втулочно-пальцевой муфты 3 являются резиновые втулки 6.

4.7.2. Привод гидронасосов.

Привод гидронасосов 7 ( рис. 28) осуществляется от вала дизеля посредством

валопровода 2 и редуктора гидронасосов 1.

4.7.2.1.Конструктивные особенности валопровода.

Напрессованный на вал дизеля фланец 10 (рис .29) соединен с шлицевым валом 9

посредством двадцати двух упругих дисков 5 толщиной 0,5 мм. Аналогично соединен

фланец 1, напрессованный на вал редуктора гидронасосов, с валом 6.Фланцы 1, 10, вал

шлицевый 9,  упругие диски 5 и вал 6 соединены болтами 8 с натягом 0,01 мм.

Полость “А” заполняется смазкой “Буксол” через пресс-масленку 15.

4.7.2.2.Конструктивные особенности редуктора гидронасосов.

Крутящий момент от валопровода 2 ( см.рис. 28) к гидронасосам 7 передается

посредством вала 25 (рис. 30), шестерни 21 и шестерен 6, насаженных на валы

гидронасосов.

Корпус 5 редуктора гидронасосов литой, имеет горизонтальный разъем, проходящий

через центр расточки под подшипниковые стаканы вала 25. В нижней части корпуса 5

выполнены расточки под установку гидронасосов. Верхняя часть корпуса и нижняя часть

корпуса соединяются между собой болтами 1, два конических штифта 3 фиксируют их

взаимное положение. Для обеспечения уплотнения разъема установку верхней части

корпуса 5 производят на герметизирующую пасту. Вал 25 вращается с частотой коленчатого

вала дизеля в двух роликоподшипниках 14. Осевую нагрузку воспринимает

шарикоподшипник 15. Полость редуктора гидронасосов сообщается с атмосферой

посредством сапуна 20. Со стороны привода редуктора гидронасосов на нижней части

корпуса 5 смонтирован откачивающий масляный насос 10, приводимый от вала гидронасоса

через поводок 28. Масляный насос 10 лопастного   типа, производительностью не менее

8 л/мин.

Смазка редуктора принудительная ( от системы дизеля ). На трубопроводе 3

(см. рис. 28), подводящем масло от дизеля, установлен перепускной клапан 8,

отрегулированный на 1 кгс/см

2

, препятствующий поступлению масла в редуктор при

прокачке масляной системы дизеля перед его пуском.
