Тепловоз ТЭП70 БС. Руководство - часть 17



67

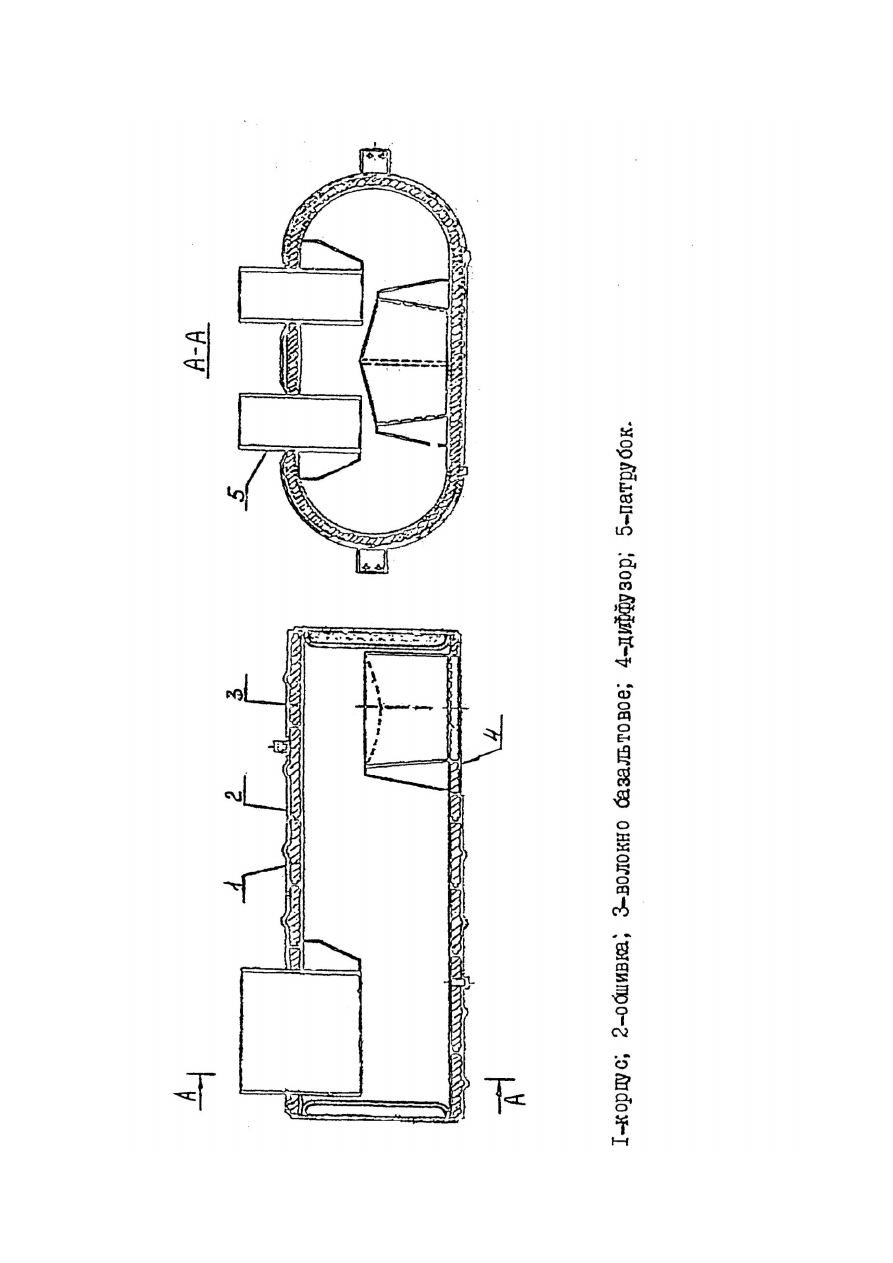

Р

ис

ун

ок

 25

–

Глуши

те

ль

 вы

хлоп

а ди

зе

ля



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

68

68

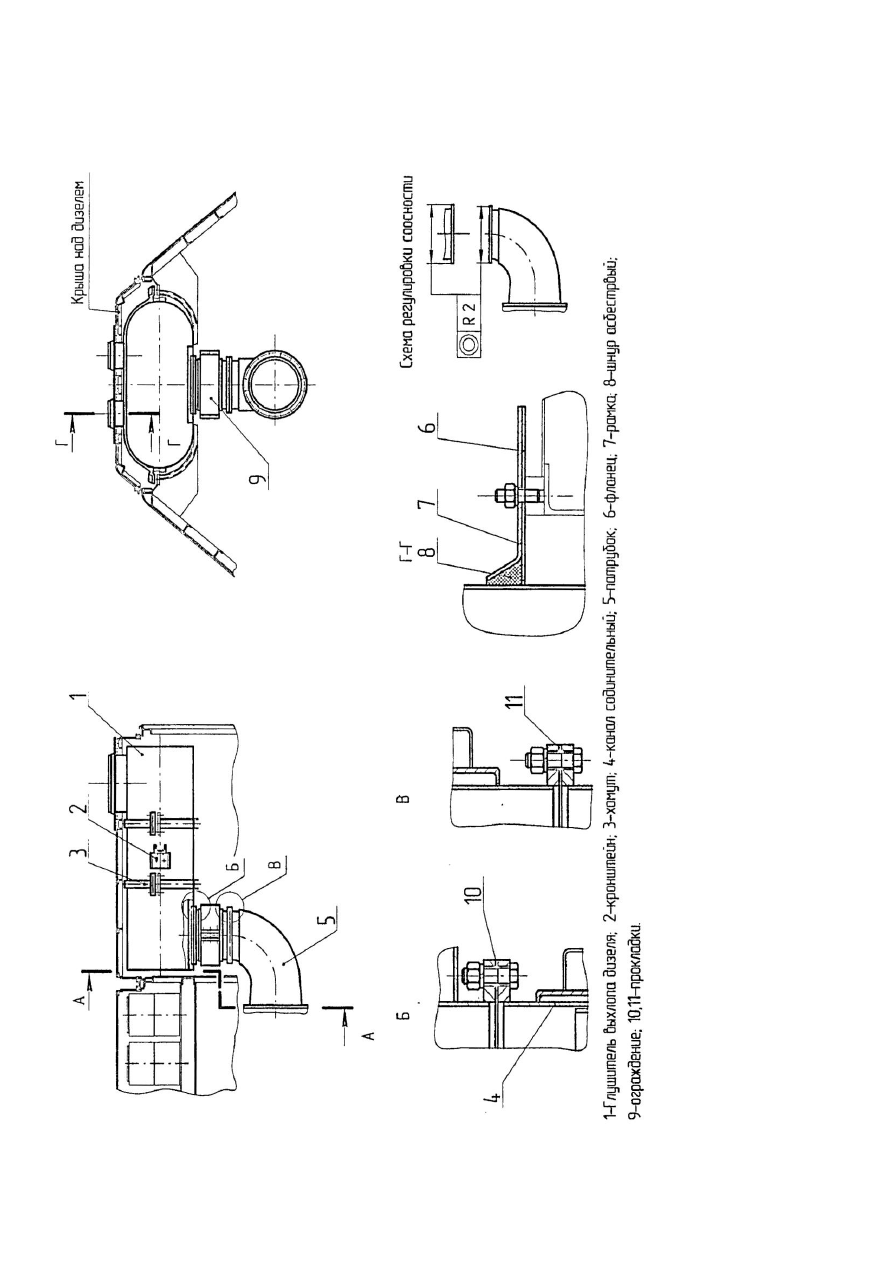

Р

ис

ун

ок

 26

–

Установк

а глуши

те

ля выхлоп

а ди

зе

ля





69



Глушитель выхлопа дизеля оборудован устройством дымоудаления рис.26а для

предотвращения попадания продуктов сгорания топлива в системы охлаждения и

воздухоочистки тепловоза, кабины машиниста и окна вагонов.

Устройство дымоудаления представляет собой свободно поворачивающиеся

створки установленные в выхлопных патрубках глушителя. На каждой створке жестко

установлены симметричные планки 5,6. К планкам прикреплены шарнирные тяги 2,

передающие усилие через разноплечие рычаги 3,4 на возвращающие цилиндры 1.

Устройство работает следующим образом:

Выхлопные газы давят на створку. Давление газов уравновешивается массой

створки и усилием пружины, установленной в цилиндре. По мере роста нагрузки и

взрастании силы давления газов створки открываются, тем самым поддерживая

необходимую скорость выхлопных газов.

Основным рабочим органом устройства является возвращающий цилиндр

(рис.26б). Главным составляющим этого узла являются: цилиндр 4, крышка 5, фланец 3,

шток 6, пружина 8, демпфер 9. Шток 6 движется в цилиндре 4, сжимая пружину 8. Для

регулировки длины штока служит навинчиваемый наконечник 7.

Усилие от цилиндра передается рычагом (рис. 26в), одно плечо которого длиннее

другого в два раза. Рычаг 1 свободно вращается вокруг стойки 3 на подшипнике 5.

Рычаг 1 соединяется со створкой посредством шарнирной тяги (рис. 26г).

Шарниры 1 могут поворачиваться в пяте 4 и подшипнике 5 на угол ± 15 ºС. Люфт в

шаровом соединении (0,1…0,2 мм) регулируется поворотом гайки 2 и фиксируется

шплинтом 7.











ТЕХНИЧЕСКОЕ ОПИСАНИЕ

70

70

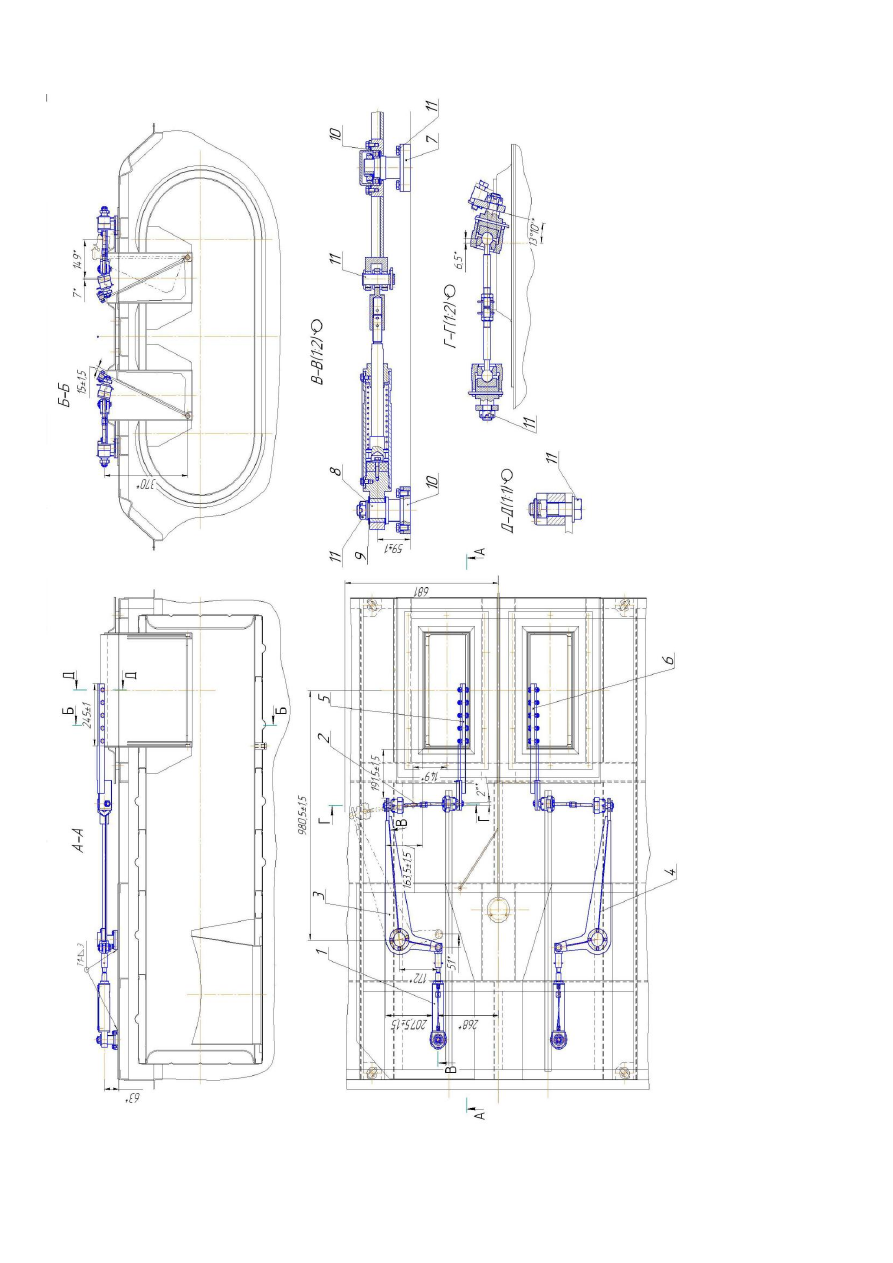

1

-Ци

ли

ндр; 2

-Тяга

; 3,4

-рыч

аг; 5,6

-п

ла

нк

а; 7

-п

ла

ти

к; 8

-с

той

ка

; 9

-ша

йба

; 10

-к

оль

цо у

плот

ни

те

ль

ное

; 11

-к

ре

пе

жн

ые

 элем

ен

ты





Р

ис

ун

ок

 26а

 -

Установк

а ус

трой

ст

ва

 дым

оуда

ле

ни

я
