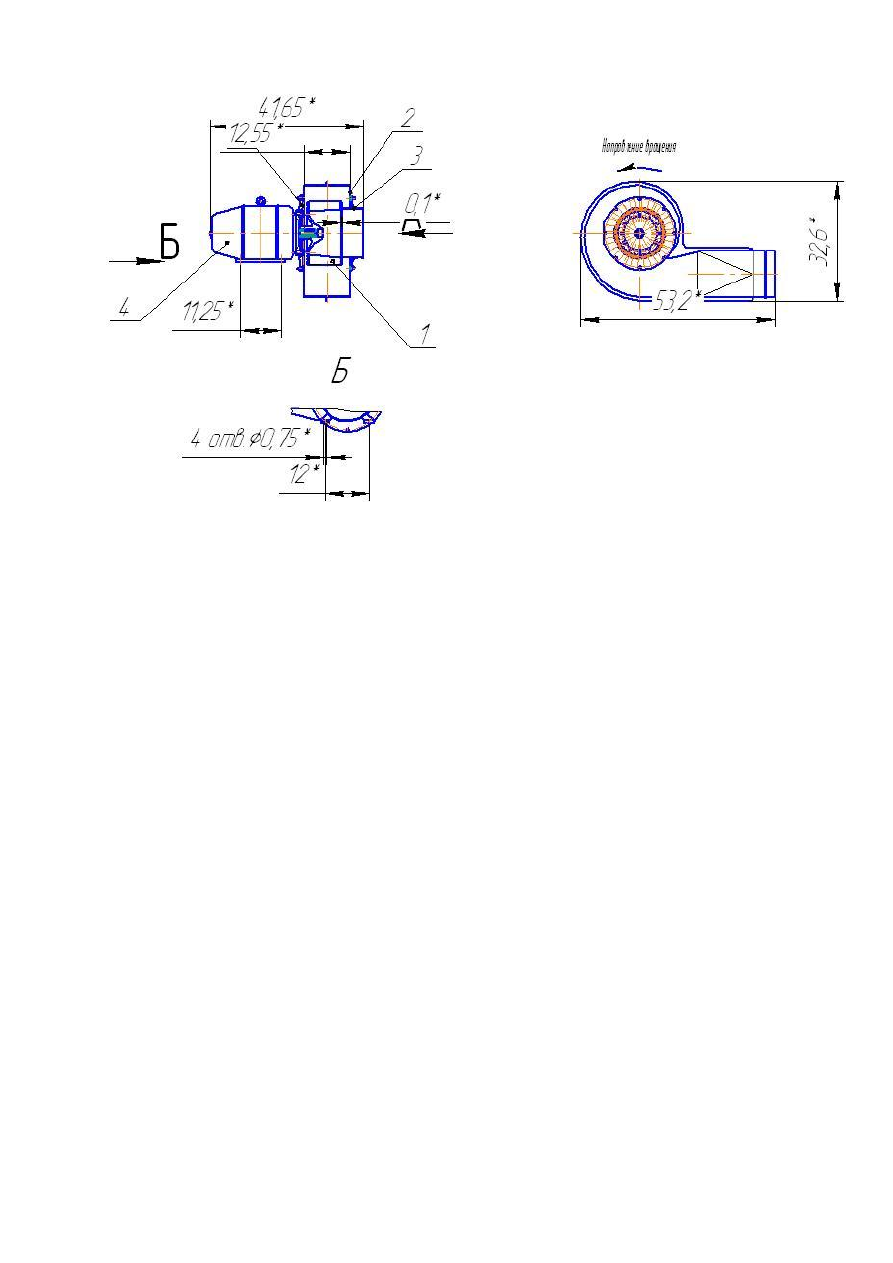

1-Колесо рабочее. 2-Корпус. 3-Входной патрубок. 4-Электродвигатель.

                     5-Промежуточный фланец



Рисунок 20 – Мотор – вентилятор воздухоочистителя ЦВС



4.5.Воздухоочиститель дизеля.

4.5.1 Воздухоочиститель дизеля (рис. 21) предназначен для очистки воздуха

поступающего в дизель-генератор и установлен в крыше над дизелем. Воздухоочиститель –

двухступенчатый. Первая ступень инерционного действия состоит из двух блоков

мультициклонов, каждый из которых состоит из разделителя 6, завихрителя 7 и вваренного

в каркас крыши корпуса 9. В первой ступени воздух проходит предварительную очистку с

эффективностью 80%. При этом  загрязнения с частью воздуха (10%) удаляются  наружу с

помощью мотор - вентилятора.

Вторая ступень – 24 картонных фильтрующих элементов 1 с эффективностью

очистки 99,5%.

Наружный воздух поступает через жалюзи 3. Проходит первую и вторую ступени

очистки и через патрубок 4 попадают в компрессор дизель -генератора.

Для контроля степени засоренности фильтрующих элементов служит датчик

разрежения 5. Показания датчика, по которым судят о степени засоренности, выведены на

дисплей пульта машиниста.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

64

64












1

-к

ар

тон

н

ый

 ф

и

льтр

ую

щ

и

й

 эл

еме

н

т;

 2

-

лю

к

 ;

 3

-

ж

алю

зи ; 4

-

п

атр

убок

 п

од

во

да воздуха в

тур

бок

омп

р

ес

сор

;

 5

-

датч

и

к

 р

аз

р

еж

ен

и

я ;

 6

-р

аздел

и

те

ль; 7

-

за

ви

хр

и

те

ль; 8

-

к

р

еп

еж

н

ые

 эл

еме

н

ты;

.9

-

к

ор

п

ус

.



Р

ис

ун

ок

 21

–В

оз

духооч

ис

ти

те

ль

 д

из

еля





65




                 4.5.2.Установка мотор -вентиляторов воздухоочистителя дизеля (рис. 23)

Установка мотор -вентиляторов воздухоочистителя дизеля предназначена для

удаления загрязненного воздуха из первой ступени воздухоочистителя дизеля.

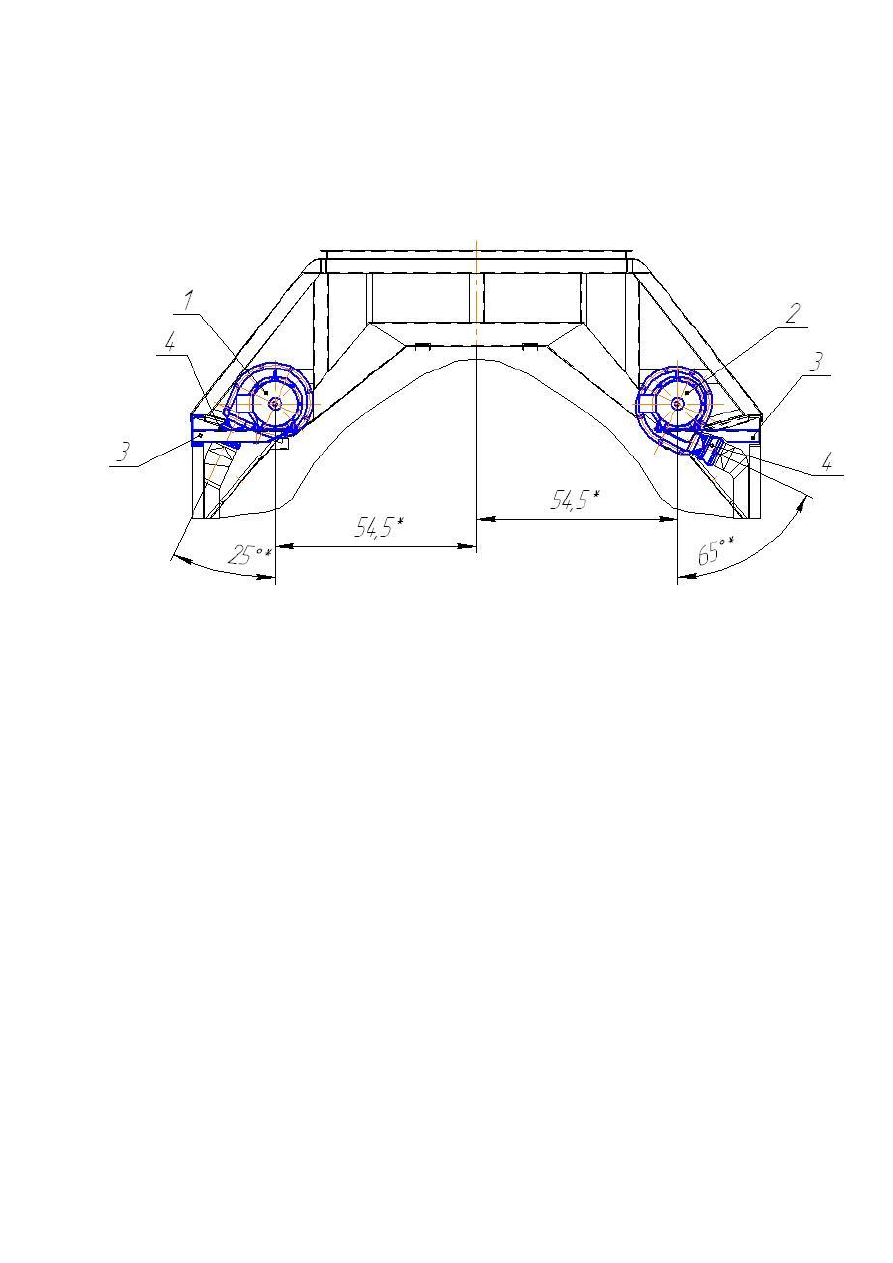

1-Мотор-вентилятор. 2-Мотор-вентилятор. 3-Кронштейн. 4-Рукав.



Рисунок 23 –Установка мотор - вентиляторов воздухоочистителя дизеля



Мотор -вентиляторы 1 и 2 крепятся фланцами корпусов вентиляторов к фланцам

крыши воздухоочистителей, а лапами электродвигателей к кронштейнам 3, соединенным со

стенками кузова. Рукавами 4 мотор -вентиляторы соединены с патрубками отсоса, а

рукавами внутри крыши с блоками мультициклонов первой ступени воздухоочистителя.

Мотор -вентиляторы 1 и 2 отличаются друг от друга только углом установки корпуса

вентилятора относительно электродвигателя.

Мотор-вентилятор (рис. 24 ) состоит из колеса вентиляторного (центробежного) 1 ,

корпуса 2, входного патрубка 3, электродвигателя постоянного тока ( П21М )4 и

промежуточного фланца 5, служащего для соединения электродвигателя 4 и корпуса 2.

Р

ис

ун

ок

 22

-

Б

лок

 м

уль

ти

ци

клон

ов в

оз

духочист

ит

еля ди

зе

ля



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

66

66

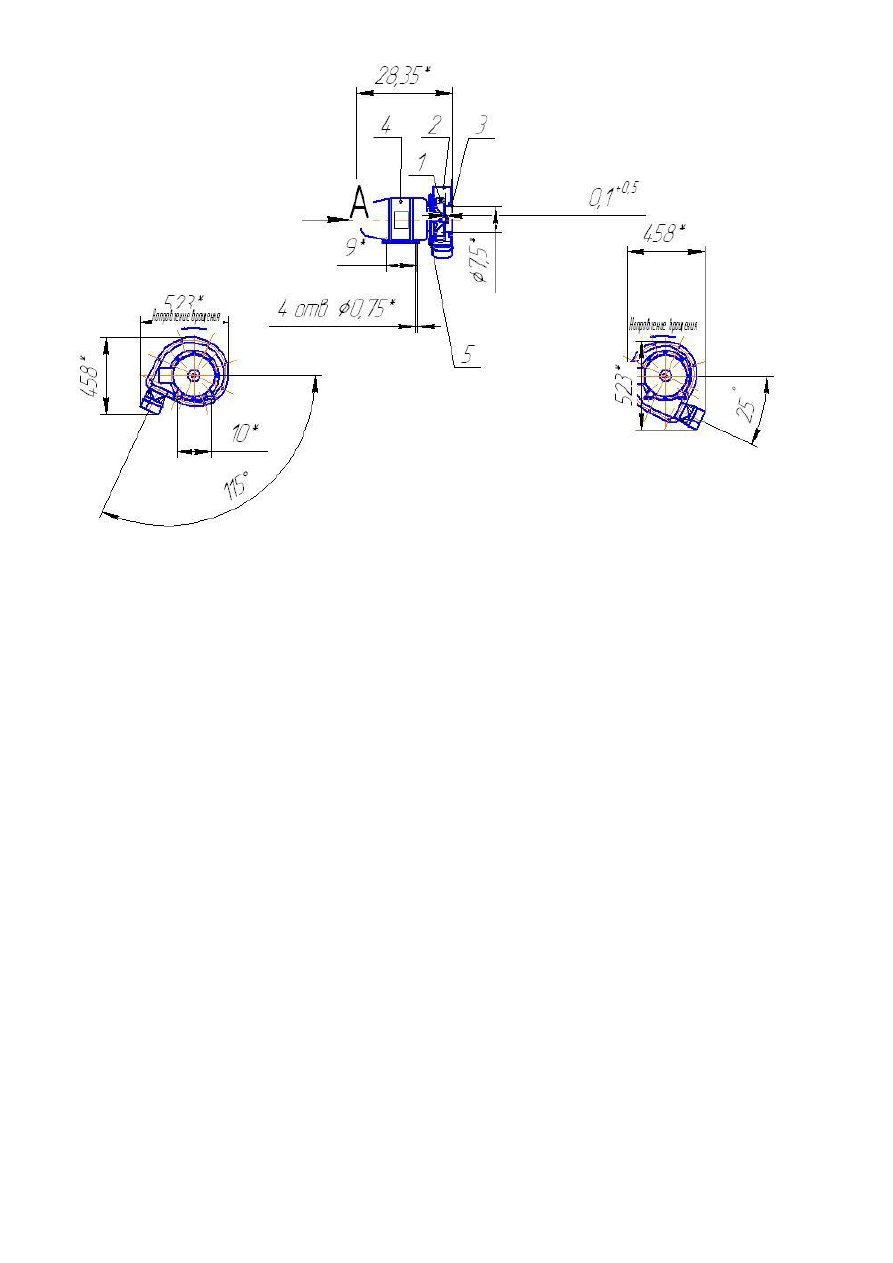

1-Колесо вентилятора. 2-Корпус. 3-Входной патрубок. 4-Электродвигатель.

                 5-Прмежуточный фланец



Рисунок 24 – Мотор – вентилятор воздухоочистителя дизеля



4.6.Глушитель выхлопа дизеля

Глушитель выхлопа дизеля ( рис. 25) реактивного типа, предназначенный для

поглощения шумовой энергии выхлопа дизеля, представляет из себя цельносварную полую

конструкцию овальной формы. Корпус 1 и обшивка 2 глушителя выхлопа дизеля выполнены

из стали 20 (толщиной соответственно 3 и 1,4 мм). Между корпусом 1 и обшивкой 2

находится изоляционный слой супертонкого базальтового волокна 3.Выхлопные газы

входят в глушитель выхлопа дизеля через диффузор 4, а выходят через два прямоугольных

патрубка 5.

Устанавливается глушитель выхлопа дизеля 1 на крыше тепловоза ( рис. 26) на две

поперечные балки и прижимается к ним двумя хомутами 3. От продольных и поперечных

перемещений глушитель выхлопа дизеля удерживается двумя кронштейнами 2.

К дизелю глушитель выхлопа дизеля подсоединяется с помощью соединительного

канала 4 и патрубка 5.

По контуру выпускных патрубков (Г-Г) глушителя выхлопа дизеля устанавливается

уплотнение из асбестового шнура 8, который предохраняет дизельное помещение от

проникновения в него газов и атмосферных осадков и крепится фланцем 7 и рамкой 8.
