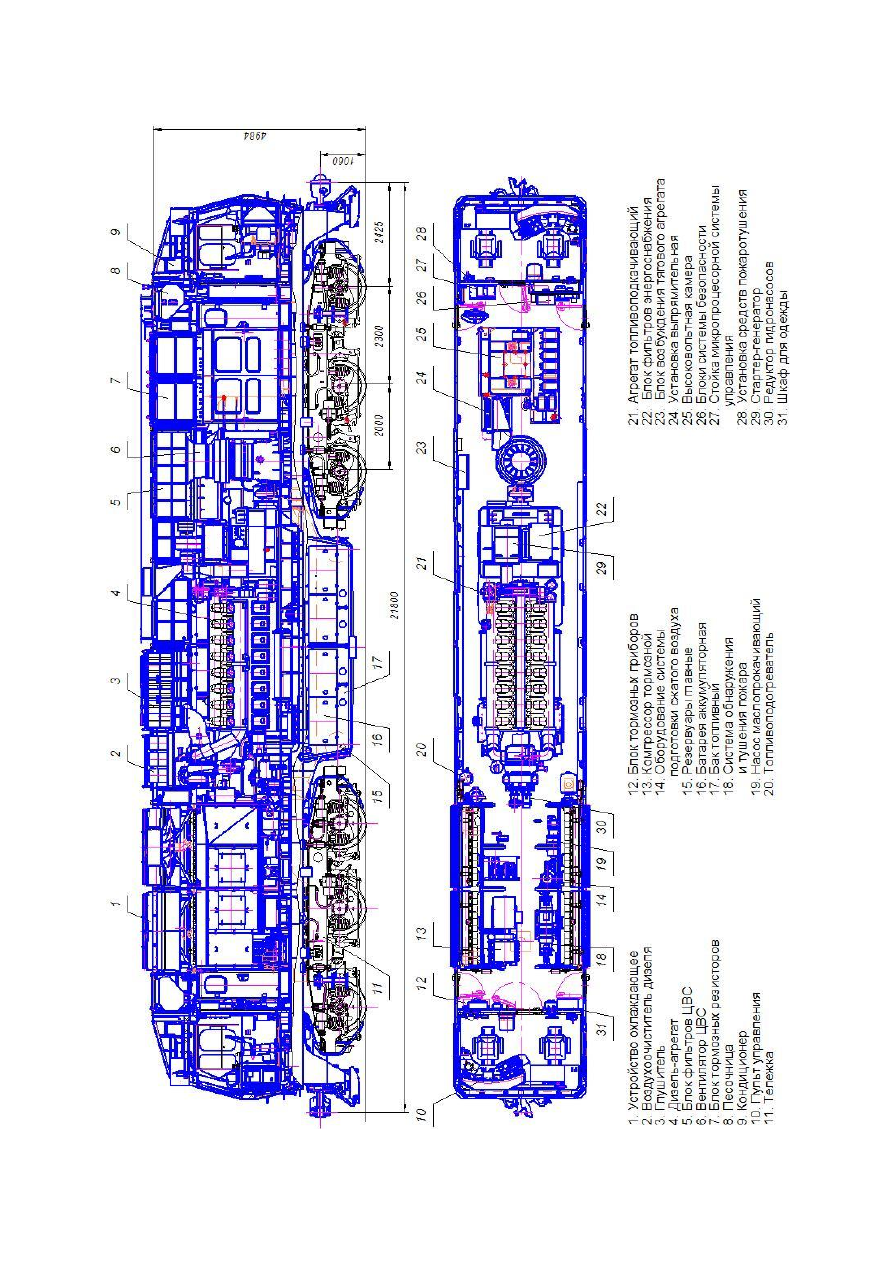

Тепловоз ТЭП70 БС. Руководство - часть 6



23





Р

ис

ун

ок

 1

-

Р

ас

положе

ни

е оборудова

ни

я т

еп

ло

воз

а

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

24

24



Охлаждающее устройство теплоносителя дизеля размещено в двух шахтах, в

которых установлены секции охлаждения, вентилятор с гидромотором, спрямляющий

аппарат и боковые жалюзи с пневматическим приводом.

Под шахтами охлаждающего устройства расположены тормозной компрессор 13 с

электрическим приводом, часть оборудования системы обнаружения и тушения пожара 18,

насос маслопрокачивающий 19, агрегат топливоподкачивающий 21, оборудование системы

подготовки сжатого воздуха 14.

В заднем тамбуре, кабины машиниста, установлен блок тормозных приборов 7, ящик

для инструмента и сигнальных принадлежностей, шкаф для одежды 31, ручной тормоз,

гребнесмазыватель.

В районе вентилятора ЦВС на боковой стенке кузова установлен блок возбуждения

тягового агрегата 23.

Между вентилятором ЦВС и передним тамбуром установлены высоковольтная

камера 25, выпрямительная установка 24.

В переднем тамбуре, вдоль стенки кабины машиниста расположены стойка

микропроцессорной системы управления 27, блоки системы безопасности 26,

гребнесмазыватель.

На тепловозе применен сварной несущий кузов безраскосного типа с приварной

стальной обшивкой, включенной в силовую конструкцию, с двумя кабинами управления.

Кузов с рамой представляют единую сварную конструкцию, силовые элементы которого

выполнены из низколегированного стального проката.

Топливный бак 17 является элементом конструкции средней секции рамы и служит

постаментом для установки дизель- генератора. В нишах топливного бака расположены

аккумуляторная батарея 16 и главные резервуары 15.

Крыша кузова съемная и состоит из:

- секции крыши холодильника;

- секции крыши глушителя;

- секции крыши над дизелем;

- секции крыши фильтров;

- блок крыши электрического тормоза.

Секции крыш песочниц и кабин машиниста несъемная.

В секциях крыши песочниц расположены по две песочницы 8.

В секции крыши песочниц (задняя) расположен люк для выемки компрессора, и

оборудования, установленного под шахтами холодильника.



25



В секции крыши глушителя размещены глушитель 3 и воздухоочиститель дизеля.

В секции крыши фильтров размещены воздухоочиститель ЦВС.

В блоке крыши ЭДТ расположен тормоз электрический реостатный 7

Секции крыши кабин имеют люки для установки кондиционеров 9. Кабины от

машинного помещения отделены тамбурами и имеют теплошумоизолирующие стенки.

Кузов тепловоза опирается на две трехосные тележки 11 через пружинные опоры.

Тяговые и тормозные силы передаются через шкворневые устройства.

Рессорное подвешивание индивидуальное, двухступенчатое, с гидравлическими

амортизаторами в первой и второй ступени.

Тяговые электродвигатели закреплены на раме тележки. Крутящий момент от

тягового электродвигателя передается на колесную пару через тяговый редуктор и полый

карданный вал с шарнирорычажными муфтами.

Тепловоз оборудован пневматическим, электропневматическим, электрическим и

ручным тормозами, ручными огнетушителями и автоматической системой обнаружения и

тушения пожара, системой подготовки сжатого воздуха, системой энергоснабжения вагонов

поезда, микропроцессорной системой управления и диагностики   (МСУ-ТЭ), комплексным

устройством безопасности КЛУБ-У, радиостанцией, гребнесмазывателем.

Кабина машиниста имеет лобовые стекла повышенной безопасности с

электрообогревом, боковые опускаемые стекла, стеклоочистители пантографного типа с

электроприводом, стеклоомыватели с электроприводом, пульт управления с дисплеем 10,

кондиционер, краны машиниста.

4.2. Системы тепловоза

4.2.1. Водяная система

Водяная система предназначена для отвода тепла от втулок и крышек цилиндров

дизеля, выпускных коллекторов, турбокомпрессора, масла и наддувочного воздуха в

холодильник дизеля.

Водяная система ( схема ТЭП70А.20.02.000Г3 ) имеет два контура циркуляции

охлаждающей жидкости  ( в дальнейшем вода ). В первом контуре вода, охлаждающая

втулки цилиндров дизеля, выпускные коллектора и турбокомпрессор, отдает тепло воздуху

в секциях холодильника дизеля АТ3, АТ6.

Во втором контуре вода, охлаждающая масло дизеля в теплообменных аппаратах и

наддувочный воздух в охладителе наддувочного воздуха ХНВ, отдает тепло воздуху в

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

26

26



секциях холодильника дизеля АТ1, АТ2 и АТ4, АТ5. Каждый контур циркуляции

обслуживается своим водяным насосом ( установлены на дизеле ), приводимыми во вращение

непосредственно от дизеля. Оба контура имеют общий расширительный бак Б, с выносным

водомерным стеклом СВ.

Кроме того, дистанционный контроль за уровнем воды в расширительном баке

осуществляется с помощью датчика, установленного на боковой стенке бака. При этом

 его

показания передаются в систему диагностики, которая в случае снижения уровня воды ниже

заданного предела выдает на табло соответствующий сигнал.

Водяная система дизеля работает под избыточным давлением 0,5 - 0,75 кгс/см

2

 .

Давление возникает в результате выделения пара из воды и изменяется в зависимости от

режима работы дизеля.

Избыточное давление поддерживается предохранительным клапаном КП,

находящимся в верхней части расширительного бака Б.

В предохранительном клапане имеется обратный клапан, открывающийся при

образовании в системе вакуума до  0,04 - 0,08 кгс/см

2

.

При необходимости дозаправки воды в систему охлаждения в пути следования

тепловоза предусмотрен ручной насос для дозаправки НД.

Для предотвращения размораживания секций холодильника дизеля и переохлаждения

воды второго контура циркуляции в холодное время года предусмотрен перепускной

трубопровод и краны КШ4, КШ5 между горячим и холодным контурами.

Во избежание переохлаждения масла в холодное время года имеется возможность

отключать часть секций холодильника дизеля с помощью установки заглушек П31 - П34 на

трубопроводе водяной системы.

Для обеспечения нормальной работы системы, а также при экипировке, сливе и

продувке системы необходимо руководствоваться схемой ТЭП70.20.48.003Г7.

4.2.2. Масляная система

Масляная система предназначена для подачи под избыточным давлением смазки в

сопряженные детали рабочих механизмов дизеля и охлаждения ряда его узлов.

В масляную систему включен полнопоточный, автоматический, са

м

оочищающийся

фильтр фирмы Болл - Кирх.

Одновременно с этим, для более качественного регулирования температуры масла,

особенно в зимнее время, на дизеле установлен терморегулятор. Необходимый

температурный режим масла в диапазоне от 65  С до 75  С обеспечивается полным или

ч

астичным перепуском его мимо водомасляных теплообменников. При температуре масла

выше 80  С весь поток масла после дизеля поступает в водомасляные теплообменники,
