4.12.5.3.
Контакторы электропневматические типа ПК-1146ЛУ3, ПК-1148ЛУ3, ПК-1616ЛУ3 тепловоза ТЭП70
Контакторы электропневматические ПК-1146Л и ПК-1148Л (рис.84) предназначены для оперативного подключения тяговых электродвигателей к тяговому генератору через выпрямительную установку.

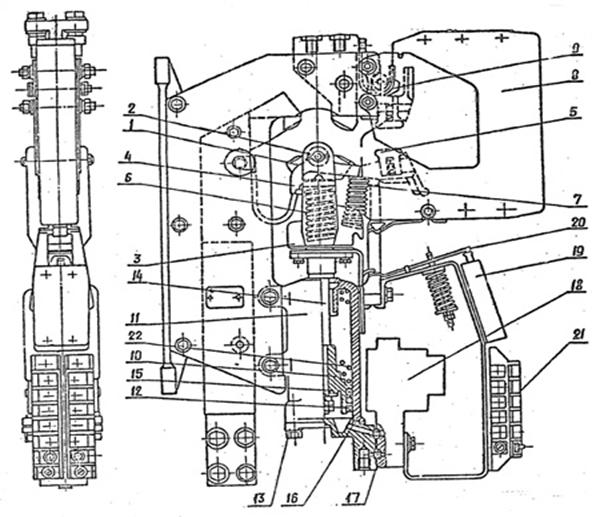

1-мостик контактный; 2-ось; 3-держатель; 4-контактодержатель; 5-контакт; 6-пружина; 7-пружина; 8-камера; 9-катушка; 10-поршень; 11-цилиндр; 12-манжета; 13-крышка; 14-шток; 15-кольцо; 16-кольцо; 17-прокладка; 18-электропневматический вентиль; 19-блок вспомогательных контактов; 20-рычаг; 21-панель клеммная; 22-пружина
Рисунок 84-Контакторы электропневматические ПК-1146 У3, ПК-1148 У3
Контакторы шестиполюсные типа ПК-1616Л предназначены для коммутации цепей резисторов ослабления поля тяговых электродвигателей.
Контактная система контакторов ПК-1146Л ПК-1148Л содержит две пары контактов - основные и дугогасительные. Подвижный основной контакт 1 мостикового типа закреплен посредством оси 2 на изоляционном держателе 3 внутри контактодержателя 4, подвижного дугогасительного контакта 5, одетого на ось 2. Контактное нажатие основных и дугогасительных контактов создается пружинами 6 и 7 соответственно. Гашение
электрической дуги осуществляется в дугогасительной камере 8 при помощи магнитного дутья, создаваемого одновитковой катушкой 9, включенной в электрическую цепь дугогасительных контактов.
Электропневматический привод поршневого типа выполнен унифицированным для всех однополюсных контакторов. Подвижное уплотнение поршня 10 относительно цилиндра 11 осуществляется двумя резиновыми манжетами 12. Неподвижные уплотнения крышки 13 и штока 14 осуществляется резиновыми кольцами 15 и 16, а крышки 13 с корпусом электропневматического вентиля 18 - уплотнительной прокладкой 17.
Переключения вспомогательных контактов 19 осуществляется через подпружинный рычаг 20. Выводы блока вспомогательных контактов выведены на две клеммные панели 21.
Работают эти контакторы следующим образом. При подаче напряжения на электропневматический вентиль 18, последний открывает доступ сжатому воздуху в полость цилиндра 11 под поршнем 10. Под действием сжатого воздуха поршень 10 поднимается вверх, сжимая отключающую пружину 22 и перемещает изоляционный держатель 3 с подвижными контактами до их замыкания и образования провалов. Одновременно происходит переключение блока вспомогательных контактов. Конструкцией предусмотрено сначала замыкание дугогасительных контактов, затем -основных. Отключение происходит в обратной последовательности при снятии напряжения с электропневматического вентиля.
Электропневматический контактор ПК-1616Л представлен на рис.85, дугогасительная система на рис.86. Основанием контактора служит металлический кронштейн 1 со штангой 2, на которой собраны все основные узлы и детали аппарата.
Вверху на штанге закреплена траверса 3 с неподвижными контактами 4, 5 и электромагнитами дугогашения 6, внизу -поршень 7 с электропневматическим вентилем 8. Между ними на штанге 2, подпружиненный пружиной 9, подвижный цилиндр 10 с жестко закрепленной на нем траверсой 11 с подвижными контактами 12, 13. Вилка 14 служит для предотвращения проворота траверсы 11.
Все дугогасительные камеры 21 укреплены на общей траверсе, которая может поворачиваться вместе с ними вокруг оси 16, открывая доступ к контактам и фиксироваться в верхнем положении.
Подвижные уплотнения цилиндра 10 относительно поршня 7 и штанги 2 осуществляются резиновыми манжетами 17 и 18, а неподвижное уплотнение поршня 7 со штангой 2 резиновым кольцом 19, поршня с корпусом электропневматического вентиля 8 уплотнительной прокладкой 20.

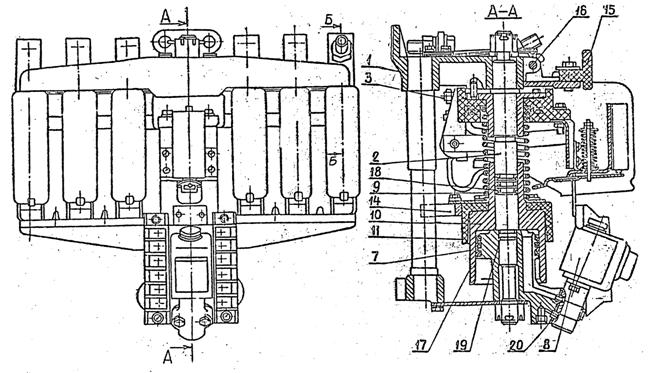

1-кронштейн; 2-штанга; 3-траверса изолирующая; 4-контакт; 5-контакт; 6-электромагнит; 7-поршень; 8-электропневматический вентиль; 9-пружина; 10-цилиндр; 11-траверса; 12-контакт; 13-контакт; 14-вилка; 15-траверса; 16-ось; 17-манжета; 18-манжета; 19-кольцо; 20-прокладка; 21-камера дугогасительная
Рисунок 85-Контактор электропневматический ПК-1616 У3

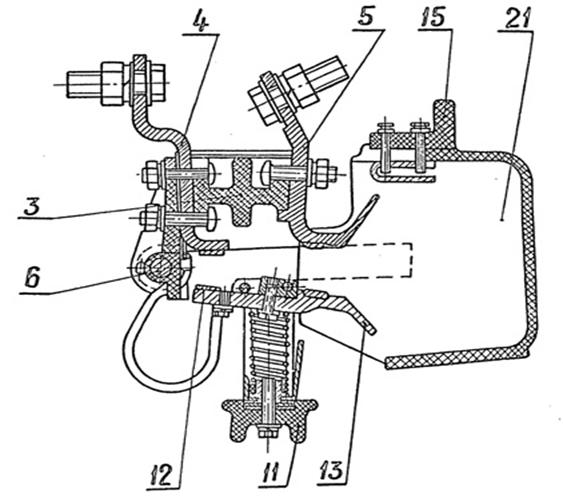

Рисунок 86-Контактно-дугогасительная система контактора ПК-1616 У3
Включается контактор при подаче напряжения на электропневматический вентиль 8 типа ВВ-1311, который открывает доступ сжатому воздуху через поршень 7 в полость цилиндра 10. Под действием сжатого воздуха цилиндр 10 поднимается вверх, сжимая отключающую пружину 9 перемещает траверсу 11 с подвижными контактами до их замыкания и образования провалов. Одновременно происходит переключение блока вспомогательных контактов. Сначала замыкаются главные контакты 5, 13, а затем вспомогательные контакты главной цепи 4, 12.
Отключение происходит в обратной последовательности при снятии напряжения с электропневматического вентиля.
Технические характеристики контакторов приведены в таблицах 11 - 14
Таблица 11
|
Параметры |
ПК-1616ЛУ3 |
ПК-1146ЛУ3, ПК-1148ЛУ3 |
|
Номинальное напряжение, В |
1000 |
1000 |
|
Номинальный ток, А |
500 |
1000 |
Таблица 12
Номинальная коммутационная способность
|
|
Параметры |
ПК-1616ЛУ3 |
ПК-1146ЛУ3, ПК-1148ЛУ3 |
Номинальная |
Номинальный включаемый ток, А |
Iн |
0,1·1н |
|
включающая |
Номинальное включаемое напряжение, В |
10 |
20 |
|
способность |
Индуктивность, Гн |
3 ×10-3 |
5 × 10-3 |
|
Номинальная |
Номинальный отключаемый ток, А |
Iн |
0,4·1н |
|
отключающая |
Номинальное отключаемое напряжение, В |
10 |
20 |
|
способность |
Индуктивность, Гн |
3 × 10-3 |
5 × 10-3 |
Таблица 13
Предельная коммутационная способность
|
Параметры
|
ПК-1616ЛУ3 |
ПК-1146ЛУ3, ПК-1148ЛУ3 |
|
|
Предельная |
Предельный включаемый ток, А |
Iн |
Iн |
|
включающая |
Предельное включаемое напряжение, В |
10 |
50 |
|
способность |
Индуктивность, Гн |
3 ×10-3 |
5 × 10-3 |
|
|
Предельный минимальный критический ток, А |
50 |
50 |
|
|
Предельное отключаемое напряжение, В |
10 |
50 |
|
Предельная |
Индуктивность, Гн |
3 × 10-3 |
5 × 10-3 |
|
отключающая |
Предельный максимальный отключаемый ток, А |
1,12·Iн |
1,5·Iн |
|
способность |
Предельное отключаемое напряжение, В |
10 |
50 |
|
|
Индуктивность, Гн |
3 × 10-3 |
5 × 10-3 |
Таблица 14
Параметры блока вспомогательных контактов
|
Параметры |
Значение
|
||
|
|
высоковольтные контакты |
низковольтные контакты |
|
|
Номинальный (длительный) ток, А |
6,3
|
||
|
Номинальное напряжение изоляции, В |
1000 |
110 |
|
|
Номинальная коммутационная |
0,2 А при 500 В t=0,001 с |
- |
|
|
способность |
1,5 А при 75 В t=0,05 с I А при 110 В t=0,05 с |
||
|
Предельная коммутационная способность |
3,2 А при 110 В, |
t=0,05 с |
|
|
Комбинации контактов: |
ПК-1146ЛУ3, ПК-1616ЛУ3 2з, Iр |
ПК-1148ЛУ3 Iз,2р |
|
4.12.5.4. Контакторы электромагнитные тепловоза ТЭП70
Контактор МК-6.
Контактор предназначен для работы в силовых и вспомогательных цепях тепловоза. Конструкция контактора моноблочная ( рис.87 ). Все элементы конструкции собираются на скобе 1. Магнитная система-двухкатушечная. Вращение якорей 2, 3 происходит на осях 4, зафиксированных в колодках. Колодка 5 подпружинена пружинами 6.
Контактная система контактов главной цепи состоит из контактной колодки 9, на которой установлены неподвижные башмаки 10. В колодке 9, установлены защелкивающие скобы 11, предназначенные для удержания дугогасительной камеры 7.
Для снятия дугогасительной камеры необходимо отвести отверткой защелкивающие скобы 11 в стороны и выдвинуть камеру вперед.
Контактная система контактов вспомогательной цепи состоит из 2-х блок–контактов 8, которые крепятся неподвижно на скобе. Контакторы допускают установку как на изоляционных

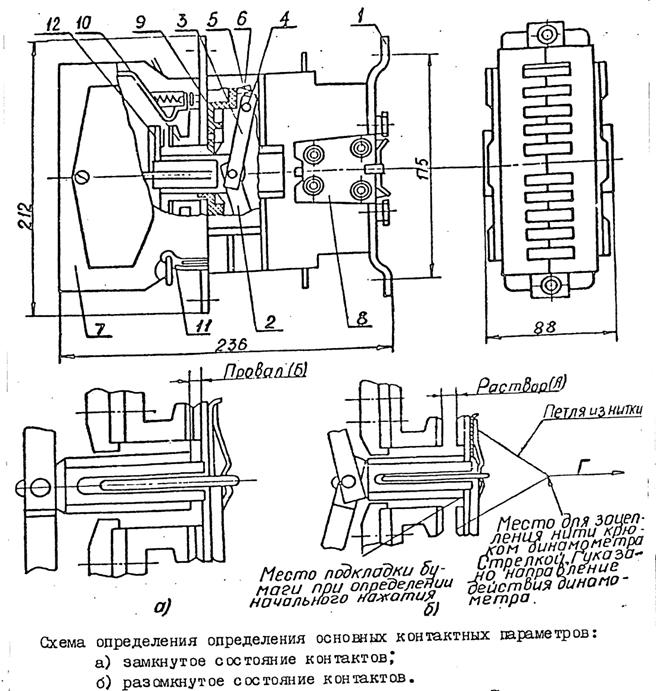

1-скоба; 2,3-якорь; 4-ось; 5-колодка; 6-пружина; 7-камера; 8-блок-контакт; 9-колодка контактная; 10-башмак; 11-скобы защелкивающие; 12-контакт силовой
Рисунок 87-Контактор МК-6
или металлических заземленных панелях, так и на металлических рейках. Зажимы главных контактов допускают присоединение внешних проводов сечением от 150 до 370 мм2. Зажимы контактов вспомогательной цепи допускают присоединение двух проводов сечением от 1 до 2,5 мм2. Техническая характеристика контактора приведена в таблице 15.
Таблица 15
|
Наименование |
Значение |
|
Напряжение втягивающей катушки, В |
75, 110 |
|
Номинальный ток главных контактов, А |
400 |
|
Собственное время включения контакторов, мс |
50 |
|
Собственное время отключения контакторов, мс |
30 |
|
Ток продолжительного режима и коммутационная способность контактов вспомогательной цепи при индуктивной нагрузке ( с постоянной времени при постоянном токе не более 0,005с ): |
|
|
номинальный ток, А |
10 |
|
напряжение, В |
110 |
|
ток включаемый, А |
25 |
|
ток выключаемый, А |
2,5 |
|
Исполнение по количеству контактов главной цепи: |
|
|
замыкающих |
1 |
|
вспомогательной цепи: |
|
|
замыкающих |
2 |
|
размыкающих |
2 |
|
Потребляемая мощность катушки, Вт |
70 |
|
Масса, кг |
5,2 |
