Радиостанция РВС-01. Руководство - часть 14





5 7

2.2.11  Грубая  оценка  КСВ  антенно-фидерных  трактов  с  помощью

пульта ПУ

2.2.11.1  Показания  измерителя  КСВ  пульта  зависят  от  длины  фидера  и

поэтому

носят  оценочный  характер.  Данная  функция  не  имеет

метрологических  характеристик,  но  при  значениях  КСВ,  близких  к  единице,

показания  достоверны  с  точностью,  достаточной  для  практических

применений.

2.2.11.2  Войти  в  главное  меню  пульта  управления,  выполнив 2.2.9.3

настоящего  руководства  по  эксплуатации.  Выбрать  строку  «КСВ»,  нажать

клавишу «#», откроется меню, представленное на рисунке 31.



Рисунок 31

Нажать  на  тангенту  МТТ  пульта  ПУ  и  определить  значение  КСВ.

Переключением  диапазонов  и  каналов  КВ  и  УКВ  на  пульте  оценить  КСВ

обоих антенно-фидерных трактов. Для выхода из меню нажать клавишу «*»

2.2.11.3 При КСВ больше 4 на экран индикатора выводится мигающее

сообщение “Отказ  АФУ” (только в состоянии выхода из конфигуратора).

2.2.12  Конфигурирование  параметров  КВ  приемопередатчика  ГМВ

диапазона

2.2.12.1

Для

конфигурирования

параметров

войти

в

меню

“Конфигурирование”.  В  открывшемся  меню  выбрать  строку  “ПП  в  ПМ1

(КВ)”,  после  чего  откроется  меню  конфигурирования  режимов  работы  КВ

приемопередатчика, представленное на рисунке 32.





5 8

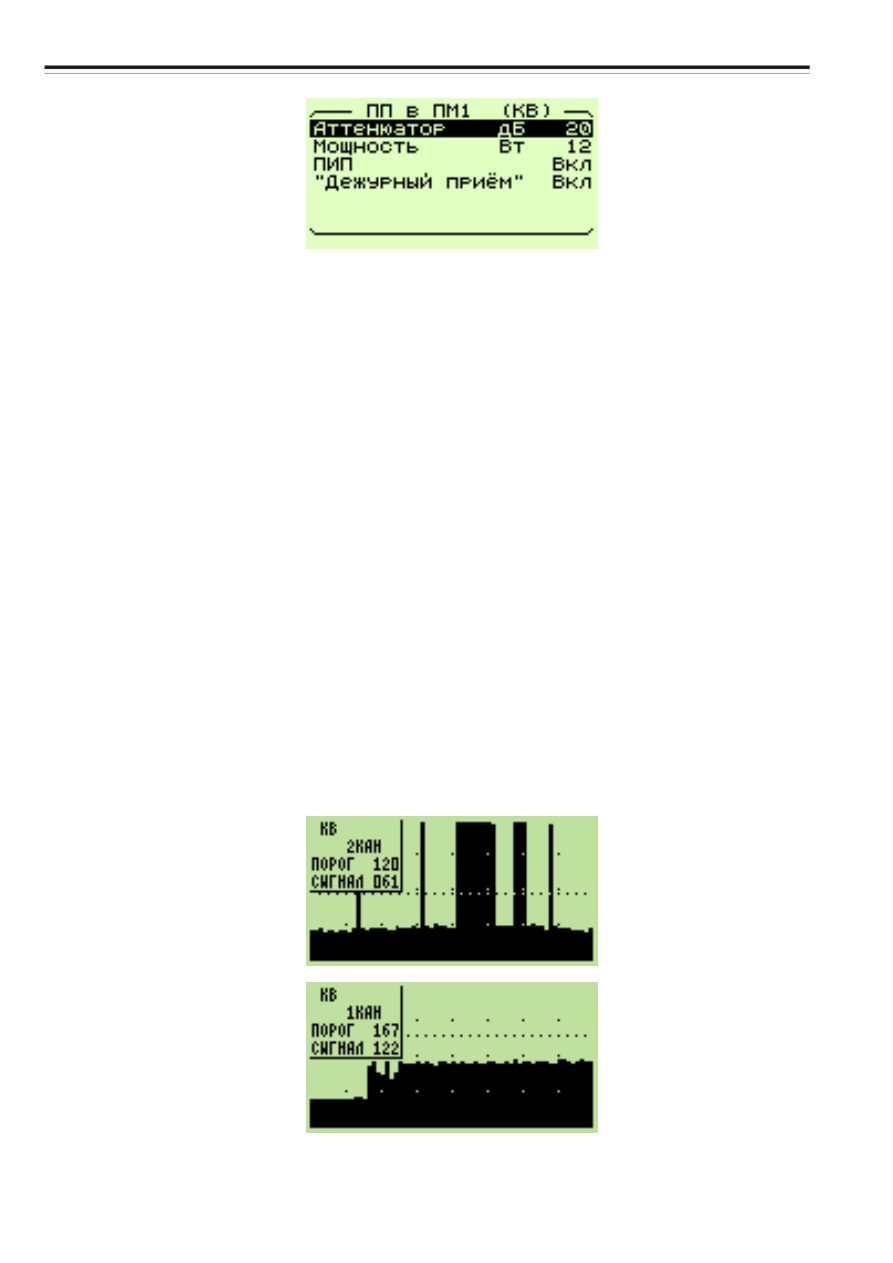

Рисунок 32

При установке параметров учитывать следующие особенности:
-  параметр  “Аттенюатор  дБ”  имеет  состояния  «0», «10», «20», «30» и

«40». Рекомендуемое значение 20 дБ;

- параметр “Мощность” имеет два значения  - 6 или 12 Вт;
-  параметр  “ПИП”  для  большинства  случаев  рекомендуется

устанавливать в положение “Откл”, а включать при установке радиостанций
в локомотивах с асинхронным приводом или электропоездах;

-  параметр  “Дежурный  прием”  задает  возможность  закрытия  канала

по установке трубки МТТ и пульта ПД в держатель. В состоянии параметра
“Откл” канал открыт постоянно.

2.2.12.2  Для  регулирования  порога  ПШ  КВ  приемопередатчика

вернуться  на  верхний  уровень  меню,  где  выбрать  строку  “Порог  ПШ  ПМ1

(КВ)”.  После  входа  откроется  окно  визуальной  оценки  сигналов  в  полосе

радиоканала в соответствии с рисунком  33.







Рисунок 33

5 9

На  экране  графического  индикатора  пульта  появится  движущаяся

дорожка,  где  в  развертке  от  правого  края  окна  отображаются  уровни

сигнал/шум  с/ш  в  полосе  пропускания  радиоканала.  В  левой  части  экрана

отображается  уровень  порога  ПШ  и  уровень  сигнал/шум.  Управление

порогом осуществляется кнопками ПУ «^» или «v».

Для  достоверной  оценки  сигналов  в  радиоканале  рекомендуется

провести наблюдение за индикатором в течение нескольких минут.

Для приведенного на рисунке 33 примера, в отсутствие переговоров на

втором  канале,  отношение  сигнал/шум  составляет 60 единиц,  во  время
переговоров уровни сигналов более 200 единиц. После этого кнопкой “1” или
“2“  пульта  перейти  на  другой  канал  (в  случае  его  дальнейшего
использования)  и  оценить  значение  с/ш.  При  худших  значениях  с/ш  в
конфигураторе ПШ оставить параметр для худшего канала. В данном случае
на  первом  канале  ситуация  с  шумами  хуже  и  порог  ПШ  выставляется  по
этому каналу – порядка от 160 до 180 единиц. (момент перехода со второго
на первый канал виден в левой части индикатора).

 2.2.12.3  При  отношении  с/ш  порядка 200 единиц  (в  отсутствие

переговоров)  рекомендуется  включить  следующее  звено  аттенюатора  (в
данном случае  30 дБ). Для дорог без электротяги, с малым уровнем помех,
допускается установка аттенюатора в положение 10 дБ.

ВНИМАНИЕ:
-  ИЗМЕРИТЕЛЬ  С/Ш  ПРОИЗВОДИТ  ОЦЕНКУ  ОТНОШЕНИЯ  С/Ш  В

ПОЛОСЕ  ПРОПУСКАНИЯ  ТРАКТА  ПЧ  С  УЧЕТОМ  ВНУТРЕННИХ  ШУМОВ
ТРАКТА

ПРИЕМА.

ПРИ

ОТСУТСТВИИ

СИГНАЛОВ

ОТ

ДРУГИХ

РАДИОСТАНЦИЙ

ПРОИЗВОДИТСЯ

ОЦЕНКА

ОТНОШЕНИЯ

ШУМА

РАДИОКАНАЛА К ШУМАМ ПРИЕМНОГО ТРАКТА;

-  ПОСЛЕ ВКЛЮЧЕНИЯ (ВЫКЛЮЧЕНИЯ) ПИП ПОРОГИ ПШ УТОЧНИТЬ.

2.2.13  Конфигурирование  параметров  УКВ  приемопередатчика  МВ

диапазона

2.2.13.1  Для  конфигурирования  войти  в  меню  “ПП  в  ПМ2  (УКВ)”.  При

входе открывается меню, представленное на рисунке 34.





6 0

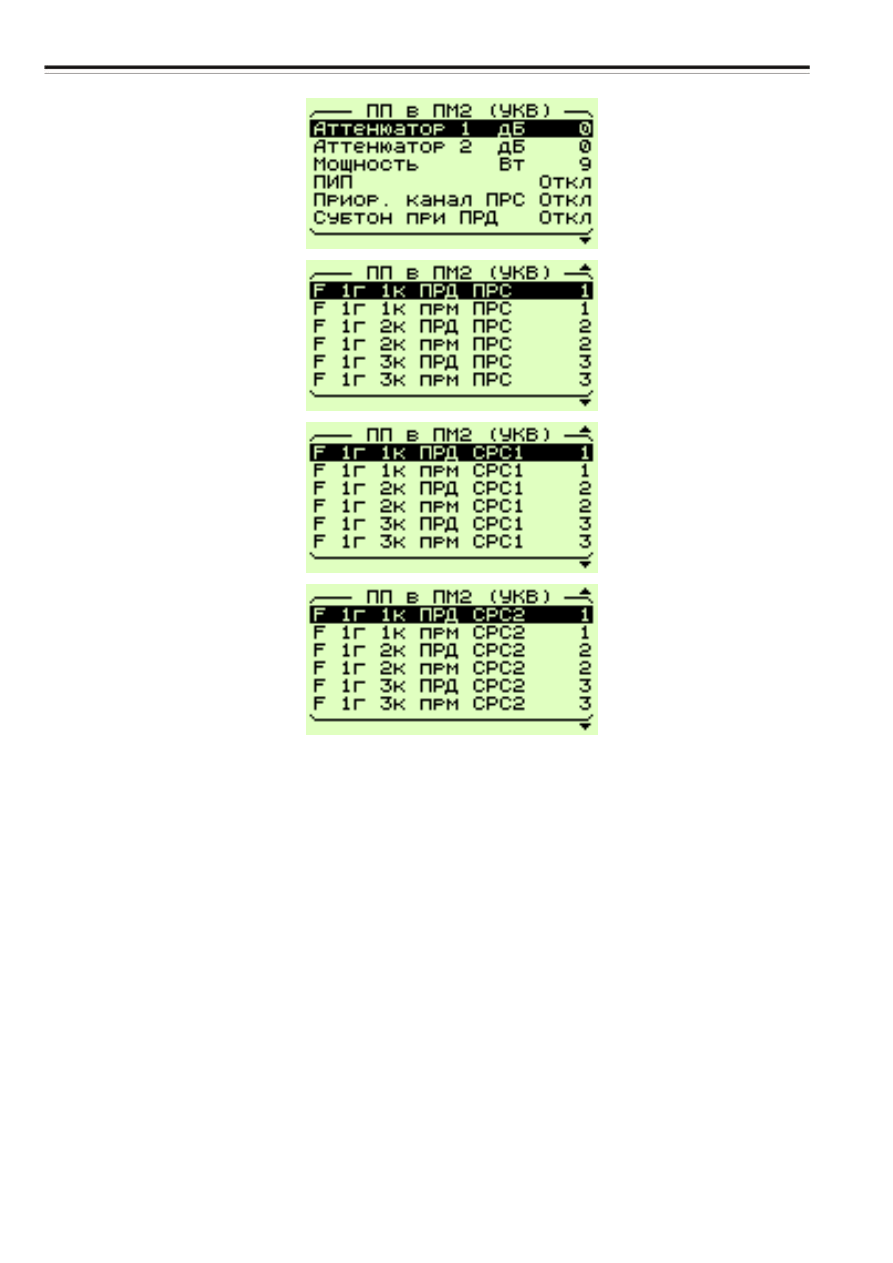

Рисунок 34

При установке параметров учитывать следующие особенности:

- “Аттенюатор 1”  позволяет  плавно  регулировать  затухание  с  шагом  в

1  дБ  от 0 до 10 дБ. (Примечание - Плавный  аттенюатор  от 0 до 10 дБ

реализован на радиостанциях РВС-1 выпуска не ранее ноября 2006г),

-  “Аттенюатор 2”  имеет  два  состояния 0 и 20 дБ.  Рекомендованные

состояния - 0 дБ;

- параметр “Мощность Вт” может принимать значения 1, 3, 5, 7 и 9;

ПИП –рекомендованное состояние – «Откл»

-  параметр  “Приор.  канал  ПРС”  разрешает  или  запрещает

автоматический  возврат  радиостанции  на  приоритетный  канал  по

установлению трубки МТТ в держатель пульта ПУ. Для применения режима
