Радиостанция РВС-01. Руководство - часть 12

4 9

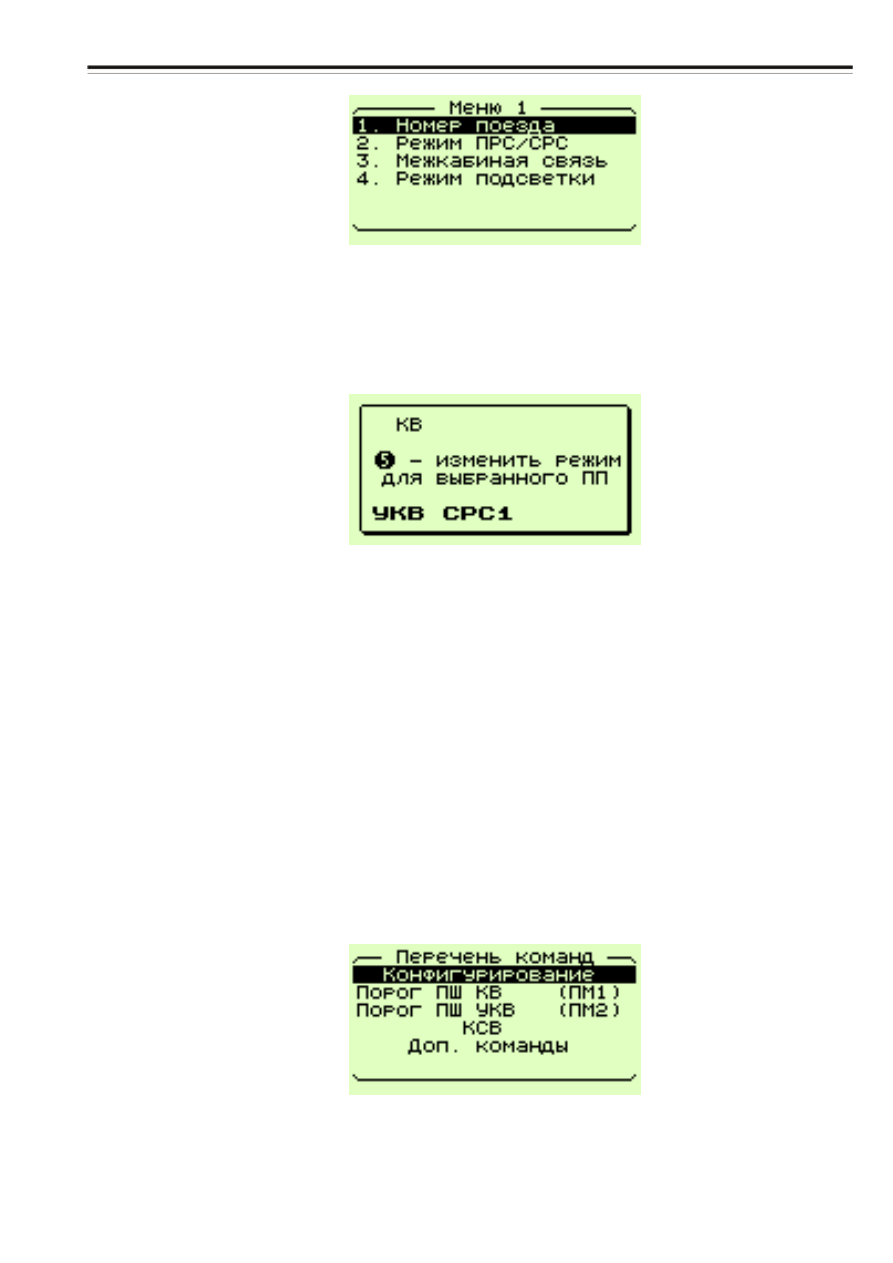

Рисунок 26

Нажатием клавиши «2» войти в меню «2. Режим ПРС/СРС» и нажатием

кнопки  «5»  установить  требуемый  режим.  Выбранный  режим  индицируется

на графическом индикаторе пульта, представленном на рисунке 27.



Рисунок 27

Примечание - Режим  «СРС1»  от  «СРС2»  отличается  только

номиналами  частот,  вводимых  при  конфигурировании.  В  каждом  режиме

возможна  работа  на  девяти  частотах.  В  режиме  «ПРС»  также  возможна

работа на девяти частотах, введенных при конфигурировании.

2.2.9.3

Для

входа

в

неоперативный

конфигуратор

нажать

одновременно клавиши «4» и «6» на передней панели ПУ и, не отпуская их,

нажать  и  отпустить  клавишу  «R»  на  задней  стороне  ПУ.  Клавиша  «R»

выполнена труднодоступной и находится на задней стенке пульта, напротив

клавиши  ДНЦ.  После  входа  в  конфигуратор  на  индикаторе  ПУ  появится

меню, представленное на рисунке 28.



Рисунок 28





5 0

2.2.9.4

Клавишами

ПУ

«^»

или

«v»

выбрать

строку

“Конфигурирование”  и  нажать  клавишу  «#».  После  нажатия  появится

меню, представленное на рисунке 29.

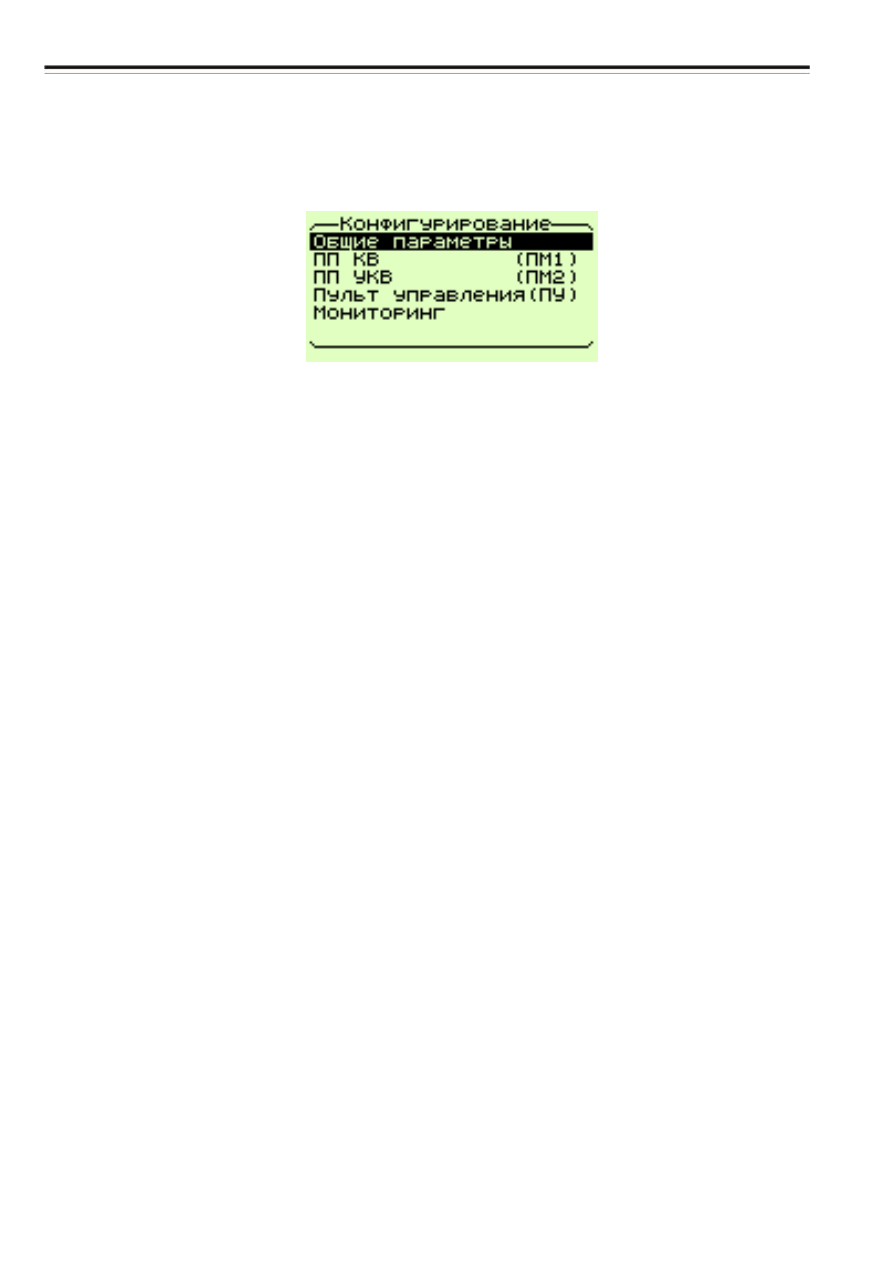

Рисунок 29

Кнопками  «^»  или  «v»  выбрать  конфигурируемое  устройство,  нажать

клавишу «#». В меню параметров выбранного устройства кнопками «^» или

«v» выбрать параметр, который необходимо изменить и нажать клавишу «#»,

изменяемый  параметр  выделится  черным  фоном.  Клавишами  «^»  или  «v»

выбрать  необходимое  значение  и  нажатием  клавиши  «#»,  зафиксировать.

Аналогично  установить  другие  параметры.  Возврат  в  предыдущее  меню

осуществляется  клавишей  «*».  При  входе  в  «Общие  параметры»

открывается меню, представленное на рисунке 30.

При установке параметров учесть следующие особенности:

-  при  включении  разрешения  работы  на  ПРД  от  АнСУ  разрешение

автоматически снимется после выключения питания радиостанции;

- при поочередной работе в ГМВ диапазоне на первом и втором канале

выбирать  для  настройки  среднее  значение  частоты – 2140 кГц.  При

фиксированной  работе  на  одном  из  каналов  частота  настройки  выбирается

соответствующей рабочей;

5 1

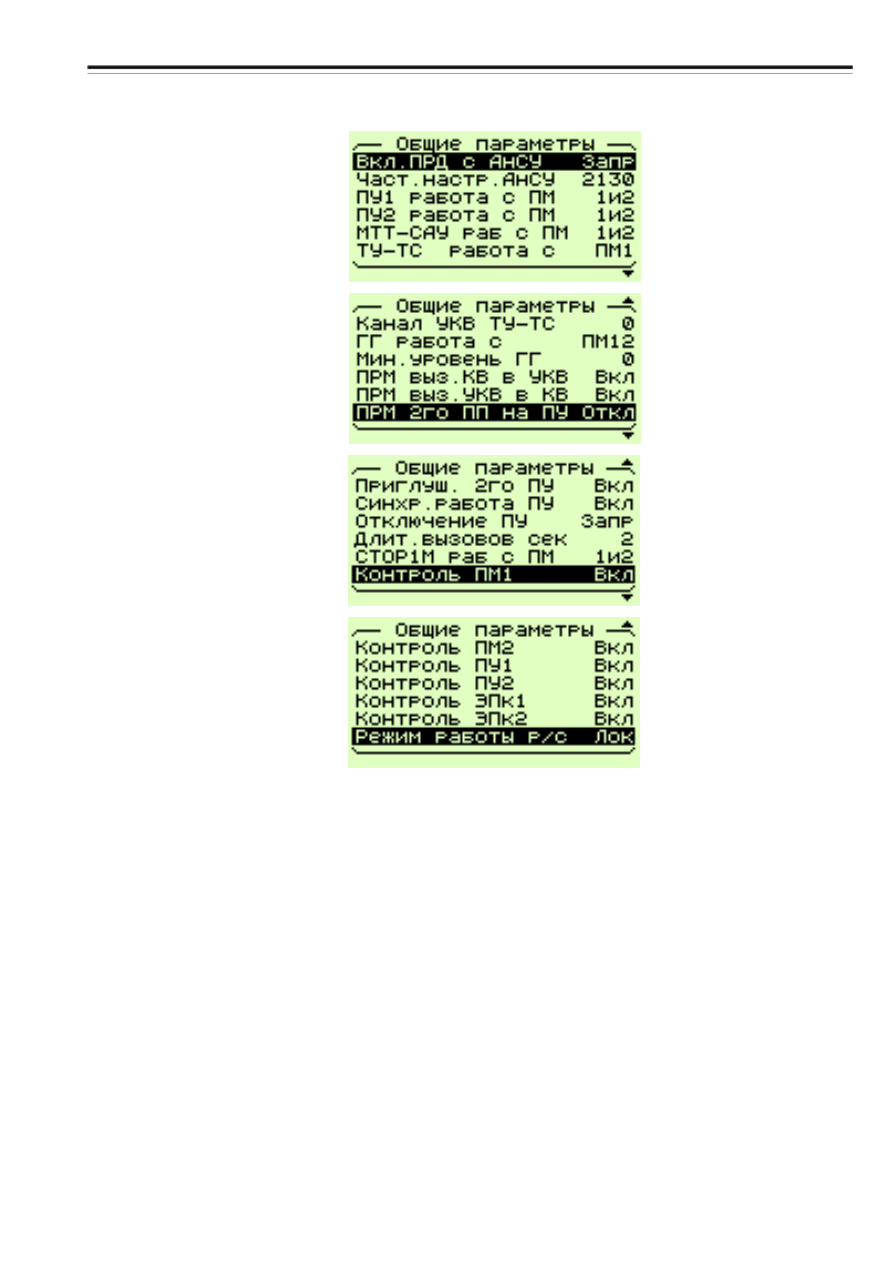

Рисунок 30

- параметр  “ПУ1  работа  с  ПМ”  задает  привязку  пульта  к  платоместу

приемопередатчика  и  соответственно  к  диапазонам.  На  платоместе  ПМ1

устанавливается ПП-1, на ПМ2 соответственно ПП-2. Может иметь значение:

1) «1»  и «2» –  ПУ  работает  и  с  ПМ1  и  с  ПМ2.  При  работе  выбор

диапазона  осуществляется  нажатием  соответствующих  клавиш  «КВ»

или «УКВ»  ;

2) «1» – ПУ работает только с ПМ1 (КВ);

3) «2»  - ПУ работает только с ПМ2 (УКВ);

4) «Осн1»  -  ПУ  работает  и  с  ПМ1  и  с  ПМ2,  но  по  включению  и  после

окончания работы на неприоритетном диапазоне (установка трубки МТТ





5 2

в держатель пульта ПУ), автоматически переходит на работу в основном

диапазоне – ПМ1;

5) «Осн2» – аналогично предыдущему, но для ПМ2.

Если в конфигураторе “Пульт управления” установлен “Режим работы

с  ПД”  “Синхронно”,  то  привязка  ПУ  к  диапазону  относится  и  к  ПД.  При

установке “Независимо” ПД работает независимо от установок ПУ;

- параметр “МТТ-САУ раб с ПМ” имеет состояния («1», «2», «1» и «2»),

чем осуществляется привязка МТТ-САУ к платоместам ПМ (диапазонам);

- параметр “ТУ-ТС работа с” имеет состояния («ПМ1», «ПМ2», «ПУ1»,

«ПУ2»),  чем  осуществляется  привязка  ТУ-ТС  к  платоместам  ПМ

(диапазонам),  где:  ПУ1 – работа  ТУ-ТС  на  диапазоне,  выбранном  на  ПУ1,

ПУ2 – ТУ-ТС работа на диапазоне, выбранном на ПУ2;

-  параметр  “Канал  УКВ  ТУ-ТС”  задает  номер  канала  от 0 до 172, на

котором  производится  передача  сообщения  со  входа    “ПРД  ТУ-ТС”  при

поступлении  команд  “Выбор  канала”  и  “ПРД”  по цепям соединителя “ДОП”

блока САУ. При состоянии «0» переключения канала не происходит и работа

ТУ-ТС осуществляется на выбранном с ПУ или ПД канале, номер от 1 до 172

соответствует таблице частот – таблица Д.1 приложения Д;

-  параметр  “ГГ  работа  с”  имеет  состояния («ПМ1», «ПМ2», «ПМ12»),

чем  задает  привязку  громкоговорителя  ГГ  к  платоместам  ПМ  (диапазонам),

где: «ПМ1» – работа ГГ в КВ диапазоне, «ПМ2» – работа ГГ в УКВ, «ПМ12» –

работа ГГ одновременно на обоих диапазонах;

- параметр “Мин. Уровень ГГ” задает минимальный уровень громкости

выносного  громкоговорителя,  устанавливаемый  органами  управления.

Рекомендуемое значение не менее 2 ед;

-  параметр  “ПРМ  выз.  КВ  в  УКВ” («Вкл», «Откл»)  включает

прослушивание  другого  диапазона  на 10с  при  приеме  вызова 1000 Гц  из

диапазона КВ при работе на УКВ. Если в конфигураторе пульта ПУ “Прием

вызова с ПМ1(2)“ включено голосовое уведомление, то прием вызова будет
