Радиостанция РВС-01. Руководство - часть 10

4 1













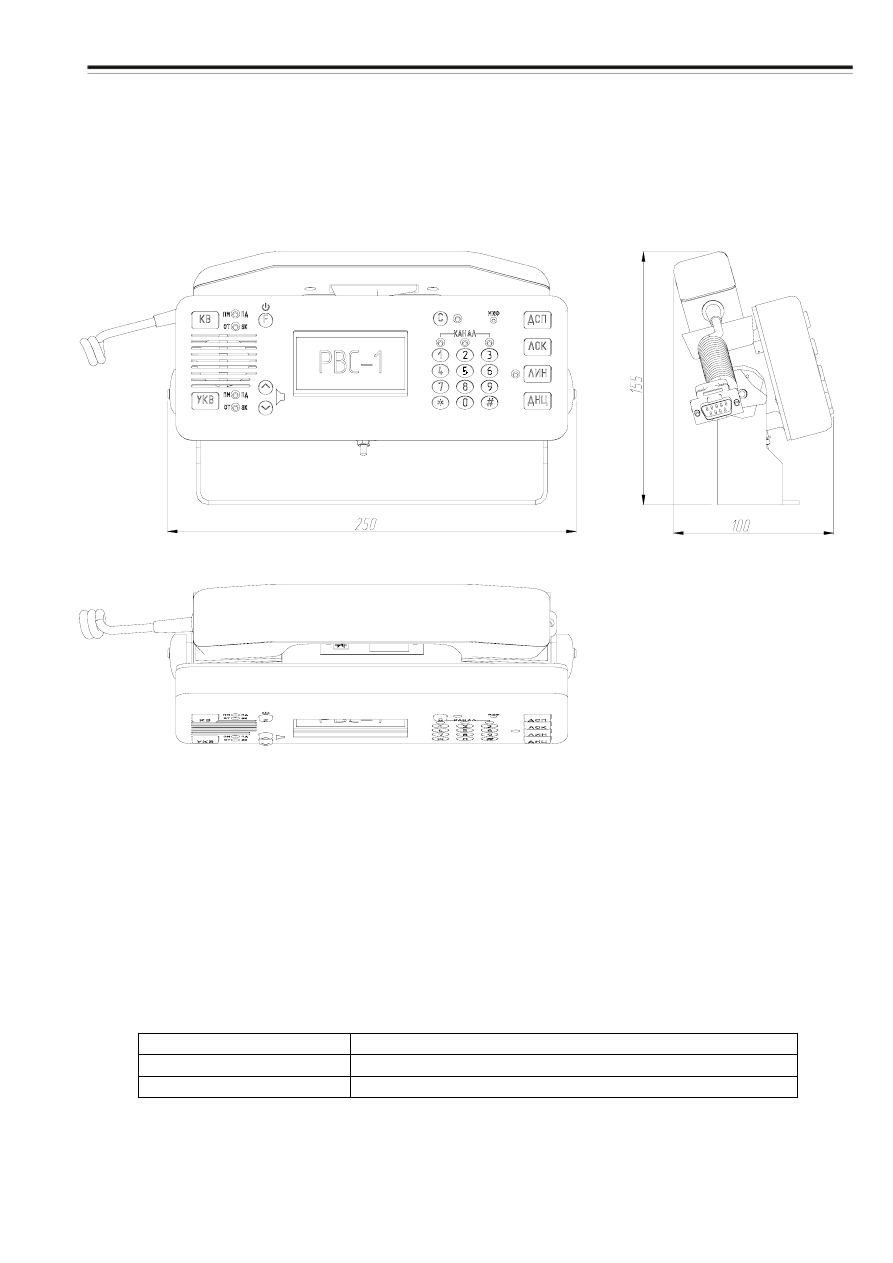

Рисунок 22 - Установка ПУ ЦВИЯ.465412.090 на горизонтальную поверхность


2.2.3 Подключение радиостанции к сети электропитания

2.2.3.1  Подключить  кабелем  из  комплекта  монтажных  частей

радиостанции  бортовую  сеть  локомотива  к  соединителю  «АКК»  источника

питания БАРС согласно таблице 8.

Таблица 8

Полюс бортовой сети

Номера контактов соединителя «АКК»

Плюс «+»

Минус «-»

При  несоблюдении  полярности  подключения  засветится  индикатор

«ПРП»  на  передней  панели  источника  питания  БАРС.  В  этом  случае

изменить полярность подключения.





4 2

2.2.4 Установка и подключение пультов управления ПУ и ПД

2.2.4.1 Пульты ПУ и ПД устанавливаются согласно рисункам 19, 21, 22.

Габаритные и установочные размеры встраиваемого пульта ПУ-В приведены

на  рисунках  Л.1  и  Л.2  приложения  Л.  Дальность  связи  зависит  от  падения

напряжения  питания  и  определяется  величиной  сопротивления  шлейфа

(пары  жил  кабеля,  по  которой  от  БАРС  к  ПУ  подводится  напряжение

питания).  Сопротивление  должно  быть  не  более 15 Ом,  что  в  пересчете  на

длину кабеля с различным сечением жил составляет:

- 0,32 мм

2

  - до 30 м;

- 0,4 мм

2

 - до 50 м;

- 0,5 мм

2

 - до 75 м;

 2.2.4.2

Для  подключения  ПУ  изготовить  кабель,  монтаж  соединителей

выполнять согласно рисунку 18. Для его изготовления использовать розетки

D-Sub-9F,  кожухи GP09G из  комплекта  монтажных  частей  радиостанции  и

кабель типа ЭКС-ШВПВЭ-5 2х2х0,6. Схема кабеля представлена на рисунке

23. Допускается доработка по месту кожухов соединителя розетки D-Sub-9F.































БАРС

Розетка D-Sub-9F

ПУ1

Розетка D-Sub-9F

Цепь

Контакт

b

6

Корпус

9

а

3

+13В

1

Цепь

Контакт

b

6

Корпус

9

ПУ2

Розетка D-Sub-9F

а

3

+13В

1

Цепь

Контакт

ПУ1 - b

2

Корпус

7

ПУ1 +13В

6

ПУ1 - а

1

ПУ2 - b

4

Корпус

8

ПУ2 +13В

9

ПУ2 - а

5





Рисунок 23

к БАРС

к ПУ1

к ПУ2

4 3

2.2.4.3  Для  подключения  дополнительного  пульта  ПД  использовать

любой  из  двух  соединителей  “МТТ”,  ко  второму  подключить  трубку  МТТ

(соединители по электрической схеме соединены параллельно).

2.2.4.4  Подключить  соединители  изготовленного  кабеля  к  соединителю

«ПУ»  САУ блока БАРС с одной стороны и соединителю «ЛИНИЯ» пультов ПУ

с другой.

2.2.4.5  Цепи  сопряжения  радиостанции  с  дополнительным  пультом  ПД

приведены в таблице М.1 приложения М.

2.2.5  Установка  и  подключение  внешнего  громкоговорителя,

устройства ТУ-ТС, магнитофона

2.2.5.1  Установку  громкоговорителя  ЦВИЯ.431121.008  производить

согласно  рисунку 17. Для  подключения  внешнего  громкоговорителя,

магнитофона,  устройства  ТУ-ТС  (аудиоинформатора)  распаять  цепи  от  этих

устройств на вилку D-Sub-25M из комплекта монтажных частей радиостанции

согласно  таблице 9. На  вилку  надеть  кожух GP25G из  комплекта  монтажных

частей  радиостанции.  Подключить  вилку  к  соединителю  «ДОП»  устройства

САУ  блока  БАРС.  Полная  таблица  цепей  розетки  «ДОП»  приведена  в

приложении Е.

2.2.5.2  Для  подключения  второго  громкоговорителя  при  выносе  во

вторую кабину использовать свободную пару кабеля ЭКС-ШВПВЭ-5 4х2х0,6.

2.2.5.3

Подключение

двух

выносных

громкоговорителей

с

сопротивлением  звуковых  катушек 4 Ом  осуществлять  последовательно.

Громкоговорители  с  сопротивлением  звуковой  катушки 8 Ом  включать

параллельно

(заводской

вариант

поставки).

При

использовании

громкоговорителей сопротивлением 4 и 8 Ом включать последовательно.

ВНИМАНИЕ:

ГРОМКОГОВОРИТЕЛИ ПОДКЛЮЧАЮТСЯ МЕЖДУ КОНТАКТАМИ 1 И 2

СОЕДИНИТЕЛЯ  «ДОП»,  А  НЕ  ОТНОСИТЕЛЬНО  КОРПУСА  (ВЫХОД  УНЧ

ВЫПОЛНЕН ПО МОСТОВОЙ СХЕМЕ).





4 4

Таблица 9 - Цепи  подключения  устройства  ТУ-ТС,  магнитофона  и

громкоговорителя

Номер

контакта

Цепь

Норма параметра

Направление

1
2

Выход на внешний

громкоговоритель

5 Вт, не менее

От радиостанции



3

Выход на магнитофон

(200 – 1000) мВ

От радиостанции

4, 5

Корпус -  -

6

Питание ТУ-ТС +13В (250 мА)

От радиостанции

7

Занятость радиоканала



Лог.1 (+13В) - занято

От радиостанции

8

Выбор канала

Лог. 0 – дополнительный

канала

Лог. 1 – текущий канал

К радиостанции

9

Управление

прием/передача

Лог. 0 - передача

К радиостанции

10
11

Выход НЧ ТУ-ТС (760±60)

мВ

От радиостанции

12
13

Вход НЧ ТУ-ТС (200±50)

мВ

К радиостанции

19

Корпус   -

2.2.6 Установка АнСУ-В

2.2.6.1  Закрепить  АнСУ-В  на  стене  локомотива  (разметка  точек

крепления АнСУ-В приведена на рисунке 20).

2.2.6.2  Изготовить  антенный  фидер.  Для  этого  между  АнСУ-В  и  БАРС

проложить  кабель  РК-50-7-11.  На  концах  кабеля  в  соответствии  с

рисунком 24 разделать соединители N-типа из комплекта монтажных частей

радиостанции.

2.2.6.3 Подключить соединители фидера к АнСУ-В и ПП-1 блока БАРС.

2.2.6.4 Подключить к клемме «

⊥» на контактной панели АнСУ-В контур

заземления.  При  выборе  точки  соединения  клеммы  «

⊥»  с  корпусом

локомотива  минимизировать  сопротивление  между  заземленным  концом

антенны  и  землей  АнСУ-В,  для  чего  болтовое  соединение  заземления

должно  находится  на  рамных  конструкциях  корпуса,  а  не  на  панелях

обшивки.  Для  исключения  перемещения  провод  заземления  должен  быть

зафиксирован, длина его должна быть минимальна.
