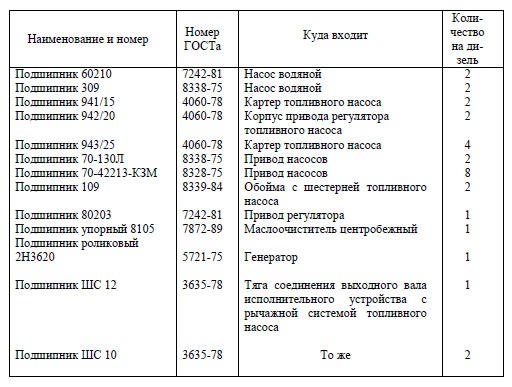

10.10 Перечень подшипников качения, входящих в дизель – генератор 1-ПДГ4Д, 1-ПДГ4Д-1
Таблица 22
10.11 Инструмент и приспособления
Рисунок 70. Винт для выемки седла нагнетательного клапана
Рисунок 71. Приспособление для определения ВМТ поршня

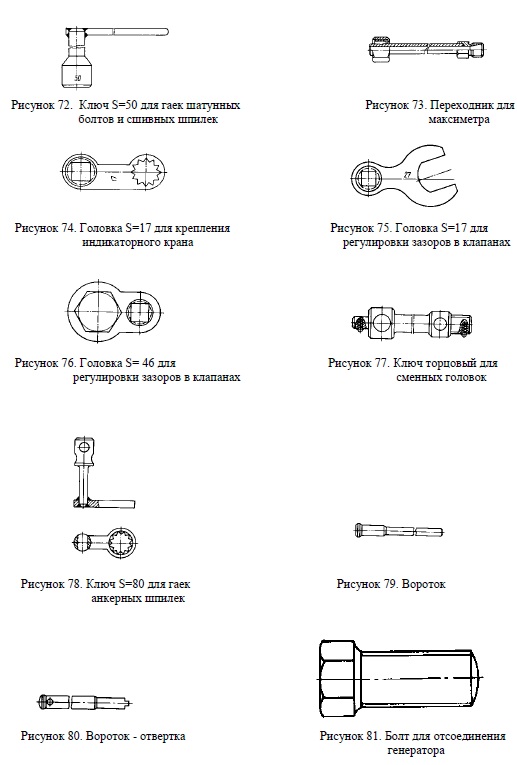

Рисунок 72. Ключ S=50 для гаек шатунных Рисунок 73. Переходник для болтов и сшивных шпилек максиметра
Рисунок 74. Головка S=17 для крепления Рисунок 75. Головка S=17 для индикаторного крана регулировки зазоров в клапанах
Рисунок 76. Головка S= 46 для Рисунок 77. Ключ торцовый для регулировки зазоров в клапанах сменных головок
Рисунок 78. Ключ S=80 для гаек Рисунок 79. Вороток анкерных шпилек
Рисунок 80. Вороток -отвертка Рисунок 81. Болт для отсоединения генератора
Рисунок 82. Приспособление для опрессовки форсунок:
1 -кронштейн; 2 – секции топливного насоса; 3 – подводящая трубка; 4 – нагнетательная трубка; 5 – манометр; 6 – топливный бак; 7 – корпус головки; 8 – зажим; 9 -рукоятка
Рисунок 83. Приспособление для замера раскепа щек коленчатого вала
Рисунок 89. Приспособление для выпрессовки гильзы крышки цилиндров
Рисунок 90. Ключ S=60 для гаек
Рисунок 91. Динамометрический ключ:
1 – головка, 2 – стрелка, 3 – дуга, 4 – штифт, 5 – рукоятка, 6 – винт,
7 – заклепка, 8 -пластина
Рисунок 92. Приспособление для надевания колец выпускных коллекторов
Рисунок 93. Ключ-трещотка (Д49.181.94 спч)
Рисунок 94. Ключ (ПД2.40.050)
Лист регистрации изменения
|
Изм. |
Номера листов (страниц) |
Всего листов (стра-ниц) в докум. |
№ доку-мента |
Входя-щий № сопрово-дитель-ного докум. и дата |
Подп. |
Дата |
|||
|
измененных |
заме-ненных |
новых |
аннули-рован-ных |
||||||
|
1 |
23,24,59,180 |
- |
- |
- |
214 |
№ 4180 |
Ананьева |
2.04.07 |
|
|
2 |
50,51,52,83,88,105,106 |
- |
- |
- |
214 |
№ 4197 |
Зайцева |
8.05.07 |
|
|
3 |
19,47,60,93,162 |
- |
- |
- |
214 |
№ 4187 |
Ананьева |
25.06.07 |
|
|
5 |
2,4,19,23,28,31,33,34, |
- |
- |
- |
214 |
№ 4222 |
Ананьева |
10.10.07 |
|
|
35,46,47,54,55,65,71, |
|||||||||
|
72,83,84,86,87,88,91, |
|||||||||
|
93,95,97,122,123127, |
|||||||||
|
129,133,145,151,153, |
|||||||||
|
155,163,166,174,181, |
|||||||||
|
184-188,194,198,204 |
|||||||||
|
6 |
4,10,13,71,73,80,83,8 8,101,120,130,145,15 2,170,173,190,197,20 3,205,206,207 |
- |
- |
- |
214 |
№4242 |
Ананьева |
8.10.07 |
|
|
7 |
80,81,82,83 |
- |
- |
- |
214 |
№4294 |
Ананьева |
25.10.07 |
|
|
8 |
Тит.л.,1-6,8,14-103, |
9-13, 51, |
40,151,206, |
64,65,66, |
217 |
№4308 |
Бакушкина |
18.09.08 |
|
|
108,116-120,150-203, 205-214 |
52,59,87, 90-93, 104, 105,106, |
207 |
67,69 |
||||||
|
204,213 |
|||||||||
|
9 |
13,53,81,82 |
- |
- |
- |
217 |
№4375 |
Ананьева |
12.12.08 |
|
|
10 |
13,70,77,78,79,81,83 |
80 |
80а |
- |
218 |
№4413 |
Бакушкина |
2.03.09 |
|
Примечание – Изменение вносится путем замены листа, содержащего текст старой
редакции, на лист с текстом новой редакции или дополнения.
