Локомотивный комплекс «КВАРЦ». Руководство - часть 4











Инв

. №

 п

одл

По

дп

. и

 д

ат

а.

Взам

.инв

.№

Инв

. №

 ду

бл

б

б

По

дп

. и

 д

ат

а

Дата

№ докум.

Подп.  Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ



Лист

15

2.2.2 Монтаж изделия
Монтаж изделия производят согласно схеме электрической общей А174.421411.004 Э6

(см.

приложени

е В), монтажному чертежу А174.421411.004 МЧ   проектной документации на

монтаж изделия на локомотиве.

БР должен устанавливаться  в наиболее прохладном и защищенном от попадания пря-

мых солнечных лучей месте, в непосредственной близости  локомотивной  радиостанции.

Схемы подключения к локомотивным радиостанциям приведены в

приложении

 Б.

При размещении БР необходимо обеспечить доступ к разъемам и возможность прове-

дения работ по монтажу и техническому обслуживанию БР.

Размещение БР должно обеспечить оперативную замену съемных цифровых накопите-

лей информации.

При монтаже блока БР необходимо обеспечить свободный доступ к разъемам подклю-

чения компьютера ПК.

Запрещается устанавливать изделие на расстоянии ближе 1,5 м от нагревательных при-

боров, а также в местах, где возможно воздействие сильных переменных и импульсных магнит-
ных и электрических полей.

Усилитель микрофонный  УМКФ  необходимо разместить вблизи рабочего места ма-

шиниста локомотива.

Видеокамеру необходимо смонтировать таким образом, чтобы максимально охватить

пространство кабины локомотива.



2.2.3 Установка цифровых накопителей.





Все операции по установке  и  съему цифровых накопителей  должны производиться на

обесточенном изделии.

Установку накопителей производите в соответствии с их ключом.  Неправильная ори-

ентация накопителя относительно места установки в отсеке может привести к поломке как са-
мого накопителя так и ответного электрического разъема.

При установке накопителей освещенность блока БР должна быть достаточной для про-

смотра места установки.

После установки цифрового накопителя проверьте работоспособность изделия по све-

товому индикатору РЕЖИМ:  по включению питающего изделие напряжения  индикатор
РЕЖИМ  должен  прерывисто светиться в течение 2с, а затем погаснуть при исправной работе
изделия. Если изделие не исправно (например, не установлен жесткий диск или Compackt Flash

ВНИМАНИЕ!  Будьте аккуратны при установке цифровых накопите-

лей.
Перед  установкой или извлечением цифровых накопи-
телей  обесточьте регистрирующий блок БР.
Не прилагайте больших усилий к устанавливаемому
накопителю.
Не допускайте попадания масел, воды, агрессивных
жидкостей  и пыли (металлической и неметаллической)
на накопитель.
Строго следите за чистотой контактов накопителей, не
прикасайтесь  пальцами рук  к контактам.







Инв

. №

 п

одл

По

дп

. и

 д

ат

а.

Взам

.инв

.№

Инв

. №

 ду

бл

б

б

По

дп

. и

 д

ат

а

Дата

№ докум.

Подп.  Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ



Лист

16

карта  или  любой из перечисленных накопителей имеет плохой контакт с ответным разъемом),
то индикатор РЕЖИМ будет светиться непрерывно.


2.2.3.1  Установка  Compackt Flash  карты.

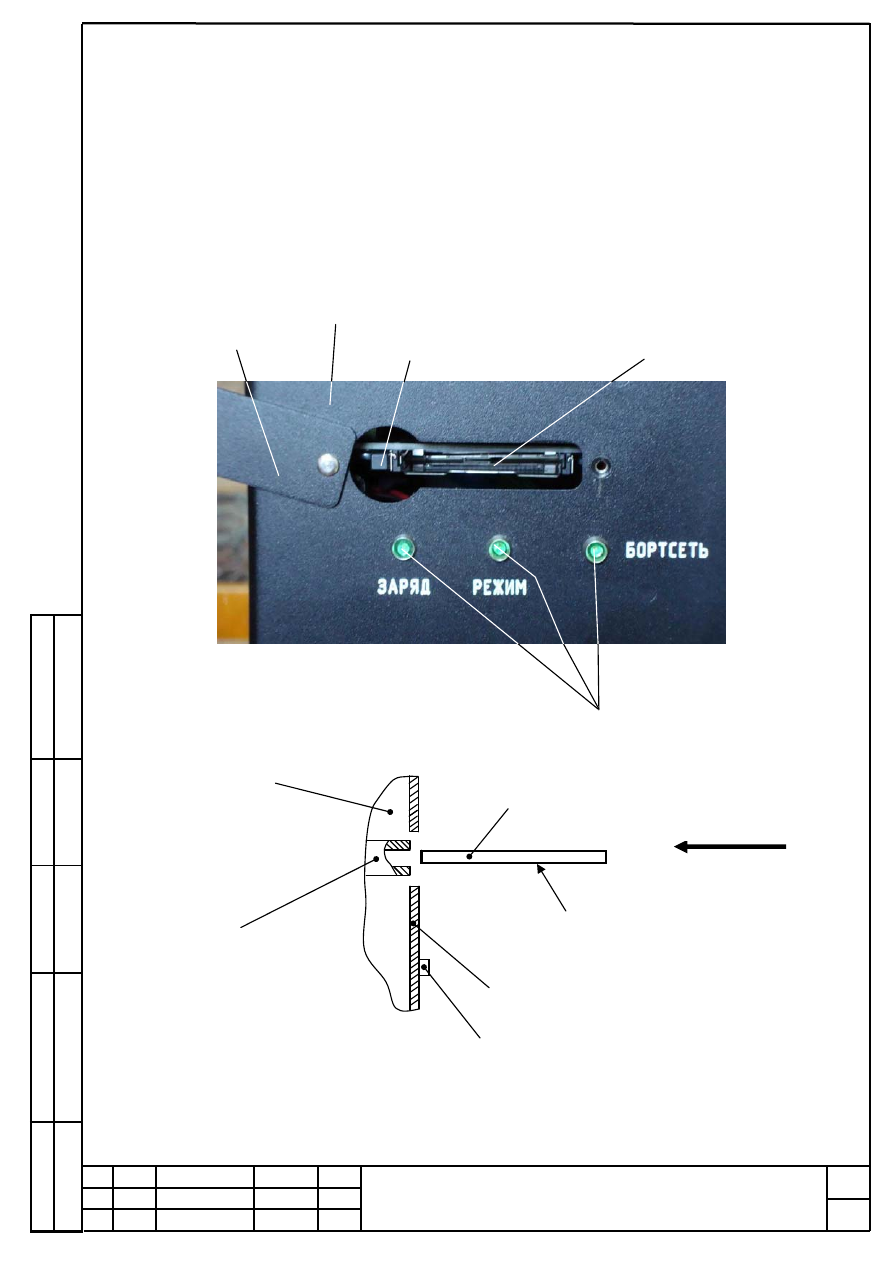

Установку производите в соответствии с рисунками   2.1  и   2.2.  Отвернув винт с риф-

леной головкой откиньте крышку отсека. Вставьте Compackt Flash карту в приемник, ориенти-
руя ее титульной стороной вниз. Возвратите откидную крышку в начальное положение и закре-
пите ее  винтом с рифленой головкой.

Для извлечения Compackt Flash карты из приемника  откройте откидную крышку, на-

жмите кнопку выброса,  при этом  карта выдвинется  на  достаточной расстояние для захвата
пальцами руки.





















Рисунок



2.1




















Рисунок



2.2

Откидная крышка

Передняя панель блока БР

Кнопка выброса

Приемник Compackt Flash карты

Светодиодные индикаторы

Светодиодный
индикатор

Титульная сторона
Compackt Flash карты

Compackt Flash
карта

Приемник
Compackt Flash карты

Направление вставки

Лицевая панель

Блок БР







Инв

. №

 п

одл

По

дп

. и

 д

ат

а.

Взам

.инв

.№

Инв

. №

 ду

бл

б

б

По

дп

. и

 д

ат

а

Дата

№ докум.

Подп.  Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ



Лист

17

2.2.3.2  Установка SD карты
Откройте ключом механический замок  и  откиньте  защитную крышку  (см. рисунок

 1.2  ).

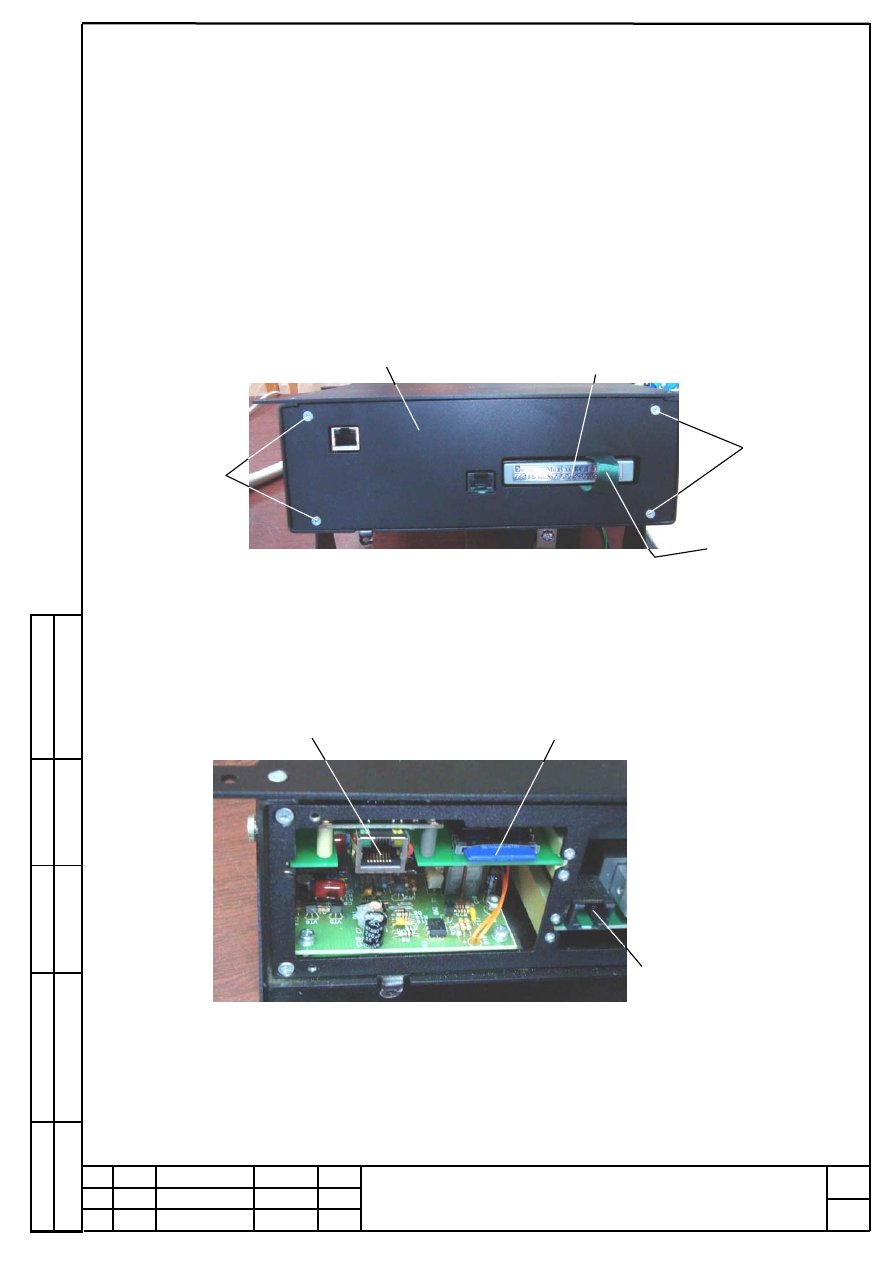

Затем, отвернув 4 крепежных винта, демонтируйте съемную панель (см. рисунок  2.3 ).
Сориентируйте  SD карту так, чтобы ключ карты (косой угол)  оказался слева.  На-

правьте SD карту в приемник  и  вставьте  ее  в приемник  до щелчка  (см. рисунок   2.4 ).   Воз-
вратите  панель  на прежнее место  и  закрепите ее  четырьмя винтами.  Закройте откидную
крышку и заприте механическим замком.  Опломбируйте  отсек.

Для извлечения SD карты  освободите доступ к ней.  Нажмите  на выступающий край

SD карты,  при этом после отпускания  карта выдвинется на достаточное  расстояние  для из-
влечения ее пальцами руки.














Рисунок



2.3
























Рисунок



2.4

Сменный цифровой накопитель
( SD карта )

Ввод Ethernet  модуля
видеорегистратора

Ввод Ethernet  модуля
аудиорегистратора

Крепление
съемной
панели

Съемная панель

Сменный цифровой накопитель
(жесткий диск)

Крепление
съемной
панели

Лента для изъя-
тия жесткого
диска







Инв

. №

 п

одл

По

дп

. и

 д

ат

а.

Взам

.инв

.№

Инв

. №

 ду

бл

б

б

По

дп

. и

 д

ат

а

Дата

№ докум.

Подп.  Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ



Лист

18

2.2.3.3  Установка  жесткого диска
Откройте ключом механический замок  и  откиньте  защитную крышку  (см. рисунок

 1.2  ).

Потяните за ленту до полного изъятия жесткого диска (см. рисунок  2.3 ).
Закройте откидную крышку и заприте механическим замком. При необходимости  оп-

ломбируйте  отсек.



2.3  Использование изделия



2.3.1 Начальный  пуск
Перед включением изделия проверьте правильность и надежность соединений всех ка-

белей.

Для работы изделия в режиме регистрации переговоров включите бортсеть. При этом

на БР должен засветиться зеленым цветом индикатор БОРТСЕТЬ.

При первом включении изделия произведите  конфигурирование параметров изделия.



2.3.2 Конфигурирование  параметров модуля видео записи МВР
Перед процедурой конфигурирования параметров видео регистратора необходимо на-

строить компьютер ПК следующим образом.

2.3.2.1  Запуск программы
Создайте на жестком диске новую папку и скопируйте в нее с прилагаемого компакт-

диска файл Cycl4Net.exe

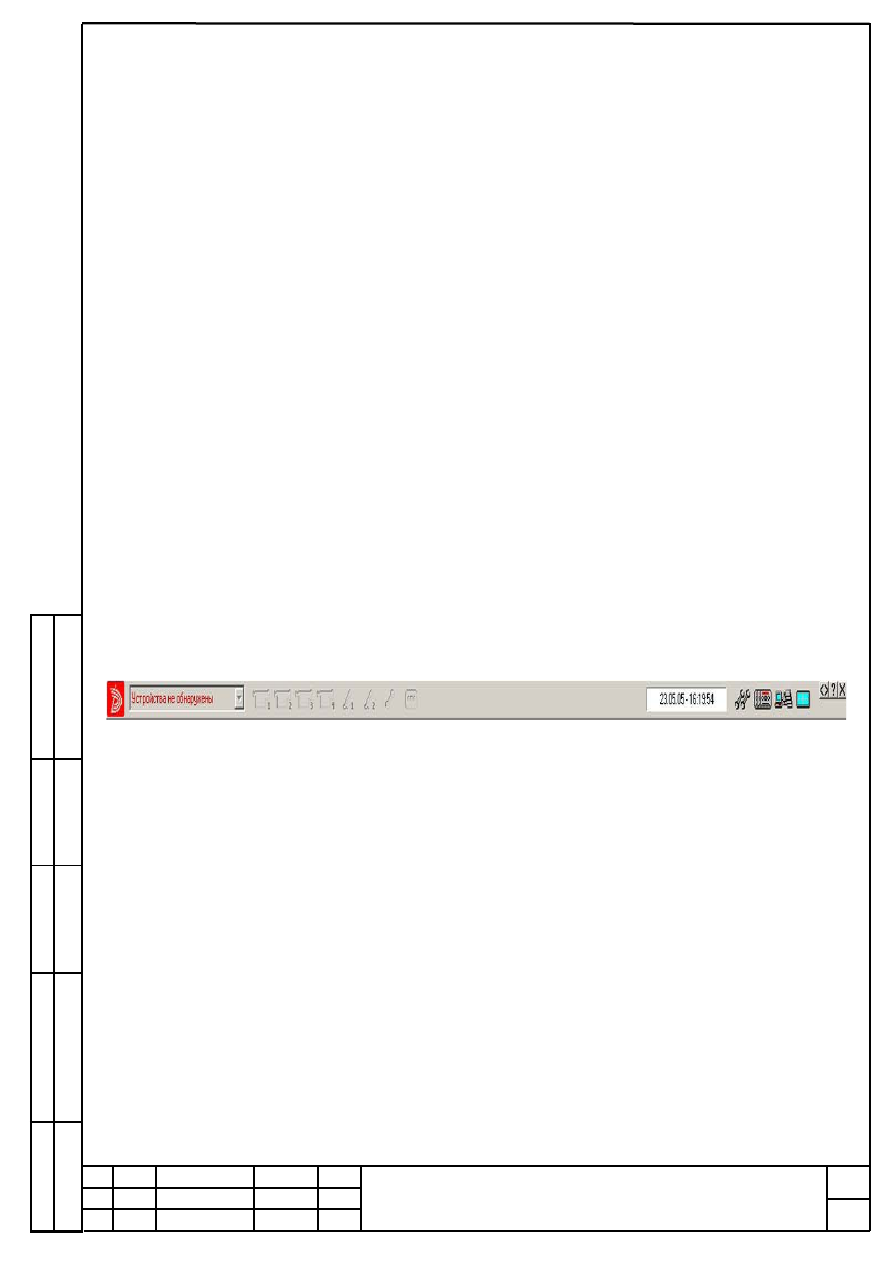

Запустите файл Cycl4Net.exe двойным щелчком левой кнопки мыши или командой

«Открыть». В верхней части экрана появится полоска управляющей панели. Панель автомати-
чески убирается с экрана, для ее повторного открытия подведите курсор мыши к верхнему
краю экрана. Внешний вид панели показан на  2.5.






Рисунок  2.5




Для того, что бы панель не убиралась с экрана, щелкните мышкой по кнопке «<>» на

панели. Повторный щелчок по кнопке «<>» вернет панель в исходное состояние.

2.3.2.2  Настройка параметров локальной сети
Для этого потребуется временно изменить сетевые настройки Вашего компьютера. От-

кройте окно свойств вашего сетевого подключения (см. рисунок  2.6) и выберите в списке стро-
ку «Протокол Интернета (TCP/IP)» и нажмите кнопку «Свойства».
