1.2.7 Изделие обеспечивает возможность подключения к аппаратуре КЛУБ-У (интер-

фейс CAN 2.0) для считывания данных о состоянии светофоров и других событий эксплуатаци-
онной обстановки и параметров движения, или аппаратуры АЛСН для считывания состояния
светофоров.

1.2.8 Архивы видео и аудиозаписей сохраняются на встроенных съемных энергонезави-

симых цифровых носителях.

1.2.9 Считывание архива записей для выполнения контроля и долговременного хранения

производится как посредством копирования записей с помощью переносного компьютера (мо-
дуля контроля) через стандартный интерфейс Ethernet, так и заменой съемных носителей.

1.2.10 Конфигурирование параметров изделия обеспечивается переносным компьютером

(далее по тексту ПК) с установленным на нем специальным программным обеспечением (далее
по тексту ПО). Переносной компьютер и ПО поставляются по отдельному договору.

1.2.11 ПО, устанавливаемое на ПК функционирует в среде OC Windows.
1.2.12 Интуитивный русскоязычный пользовательский интерфейс ПО предоставляет

пользователю возможность выбора следующих режимов функционирования:

- контроль аудиозаписей переговоров в кабине машиниста;
- контроль аудиозаписей сеансов связи по каналам поездной и станционной радиосвя-

зи;

- контроль видеозаписей с одновременным синхронным воспроизведением аудиозапи-

сей переговоров в кабине машиниста;

- конфигурирование параметров изделия.

1.2.13 Условия эксплуатации изделия соответствуют ОСТ 32.146-2000 «Аппаратура же-

лезнодорожной автоматики, телемеханики и связи. Общие технические условия»:

по климатическим воздействиям классу К6;

по механическим воздействиям классу ММ1.

1.2.14 Электропитание изделия осуществляется от бортовой сети постоянного тока с на-

пряжением, указанным в таблице 1.1.

В изделии предусмотрена защита от переполюсовки и от перенапряжений в питающей

электросети до 725 В длительностью до 10 мс, а также от пропадания напряжения длительно-
стью до 5 минут.

1.2.15 Степень защиты системы (IP, пыле- влагозащищенность по ГОСТ 14254) не хуже

IP-52.

По требованиям электробезопасности по способу защиты изделие относится к оборудо-

ванию класса 1 ГОСТ 12.2.007.0-75.

1.2.16 В изделии отсутствуют материалы вредные для здоровья.
1.2.17 Перенос (копирование) записей обеспечивается двумя способами:

с помощью переносного компьютера (ноутбука) со специальным программным

обеспечением при подключении его к изделию непосредственно на месте установки;

путем замены съемного цифрового накопителя информации и подключения накопи-

теля информации к персональному компьютеру со специальным программным обеспечением.
Замена съемного накопителя должна выполняться только с нарушением пломбы.

1.2.18 В режиме конфигурирования обеспечивается:

коррекцию встроенного таймера времени;

установку параметров аудиозаписи;

установку параметров видеозаписи

Инв

. №

одл

По

дп

. и

ат

а.

Взам

.инв

.№

Инв

. №

ду

бл

По

дп

. и

ат

Дата

№ докум.

Подп. Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ

Лист

ввод идентификационной информации;

тестирование изделия.

1.2.19 При контроле аудиозаписей обеспечивается:

поиск необходимых фрагментов аудиозаписей переговоров локомотивной бригады в

кабине машиниста по заданным критериям поиска (по дате и времени, по задаваемым событиям
и параметрам движения, по событиям или параметрам движения в заданном промежутке вре-
мени);

воспроизведение выбранных аудиозаписей с синхронным отображением зарегистри-

рованных событий и параметров движения от системы КЛУБ–У или иных систем безопасности;

поиск необходимых фрагментов аудиозаписей переговоров локомотивной бригады

по локомотивной радиостанции по заданным критериям поиска (дате и времени, в заданном
промежутке времени);

воспроизведение выбранных аудиозаписей переговоров по локомотивной радио-

станции с синхронным воспроизведением аудиозаписей переговоров в кабине машиниста и
отображением зарегистрированных событий и параметров движения от системы КЛУБ-У или
иных локомотивных систем безопасности;

синхронное воспроизведение аудиозаписей переговоров в кабине машиниста и ау-

диозаписей переговоров по локомотивной радиостанции;

перенос (копирование) выбранных по заданным критериям поиска фрагментов ау-

дио- видеозаписей и журнала событий на внешний цифровой носитель.
1.2.20 При контроле видеозаписей обеспечивается:

поиск необходимых фрагментов видеозаписей по заданным критериям поиска (по

задаваемым событиям и параметрам движения, по событиям или параметрам движения в задан-
ном промежутке времени, по дате и времени);

воспроизведение выбранных фрагментов видеозаписей с синхронным воспроизведе-

нием аудиозаписей переговоров локомотивной бригады в кабине машиниста и отображением
регистрируемых событий и параметров движения от системы КЛУБ-У или иных локомотивных
систем безопасности;

воспроизведение видеозаписи: прямое, покадровое, ускоренное, режим «стоп-кадр».

1.2.21 Изделие защищено от случайного или намеренного переконфигурирования с по-

мощью механизмов аутентификации пользователей.

1.2.22 Аудио- видеозаписи защищены аппаратно-программным способом, то есть обес-

печивается только считывание записей. Функции стирания записей, корректирования и очистки
носителя запрещены.

1.2.23 Конструкция изделия обеспечивает в условиях эксплуатации (в кабине локомоти-

ва) оперативную замену съемных цифровых накопителей аудио и видео информации на анало-
гичные.

1.2.24 Съемные цифровые накопители аудио и видео информации защищены от несанк-

ционированного доступа и опломбированы.

1.2.25 Мощность потребления по цепи питания от бортсети не более 40 Вт.
1.2.26 Габаритные размеры и масса составных частей изделия соответствуют величинам,

указанных в таблице 1.2.

1.2.27 Наработка изделия на отказ не менее 15000 часов.

Инв

. №

одл

По

дп

. и

ат

а.

Взам

.инв

.№

Инв

. №

ду

бл

По

дп

. и

ат

Дата

№ докум.

Подп. Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ

Лист

Таблица 1.2

Наименование

Обозначение

Размеры, мм,
не более

Масса,
кг,
не более

1. Блок регистрирующий

А174.468367.002 420х278х85 6,1

2. Блок регистрирующий

А174.468367.002-01 420х278х85 6,1

3. Усилитель микрофонный

А174.468729.003 125х45х40 0,3

4. Видеокамера

120х165х95 0,3

5. Переносной компьютер

(ноутбук)

330х280х45 2,72

1.3 Состав
1.3.1 В состав изделия входят основные составные части, указанные в таблице 1.3.

Таблица

1.3

Кол., шт.
на испол-
нение

Наименование

Обозначение

174.421411.004

174.421411.004-01

Примечани

1. Блок регистрирующий

А174.468367.002 1

2. Блок регистрирующий

А174.468367.002-01 1

3. Усилитель микрофонный

А174.468729.003 1

4. Видеокамера 1

5. Переносной компьютер (ноутбук)

1 См. примеч. 1

6. Комплект монтажный

См. примеч. 2

7. Комплект ЗИП

Примечания.

1. Поставляется по отдельному договору.
2. Состав монтажного комплекта определяется в соответствии с типом

локомотивной радиостанции.

Инв

. №

одл

По

дп

. и

ат

а.

Взам

.инв

.№

Инв

. №

ду

бл

По

дп

. и

ат

Дата

№ докум.

Подп. Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ

Лист

1.4 Описание и работа составных частей

1.4.1 Блок регистрирующий А174.468367.002

Блок регистрирующий (далее БР) предназначен для регистрации:

переговоров по радиоканалу локомотивной радиостанции;

переговоров по акустическому каналу;

видео обстановки в кабине локомотива;

данных, поступающих от систем КЛУБ-У и АЛСН.

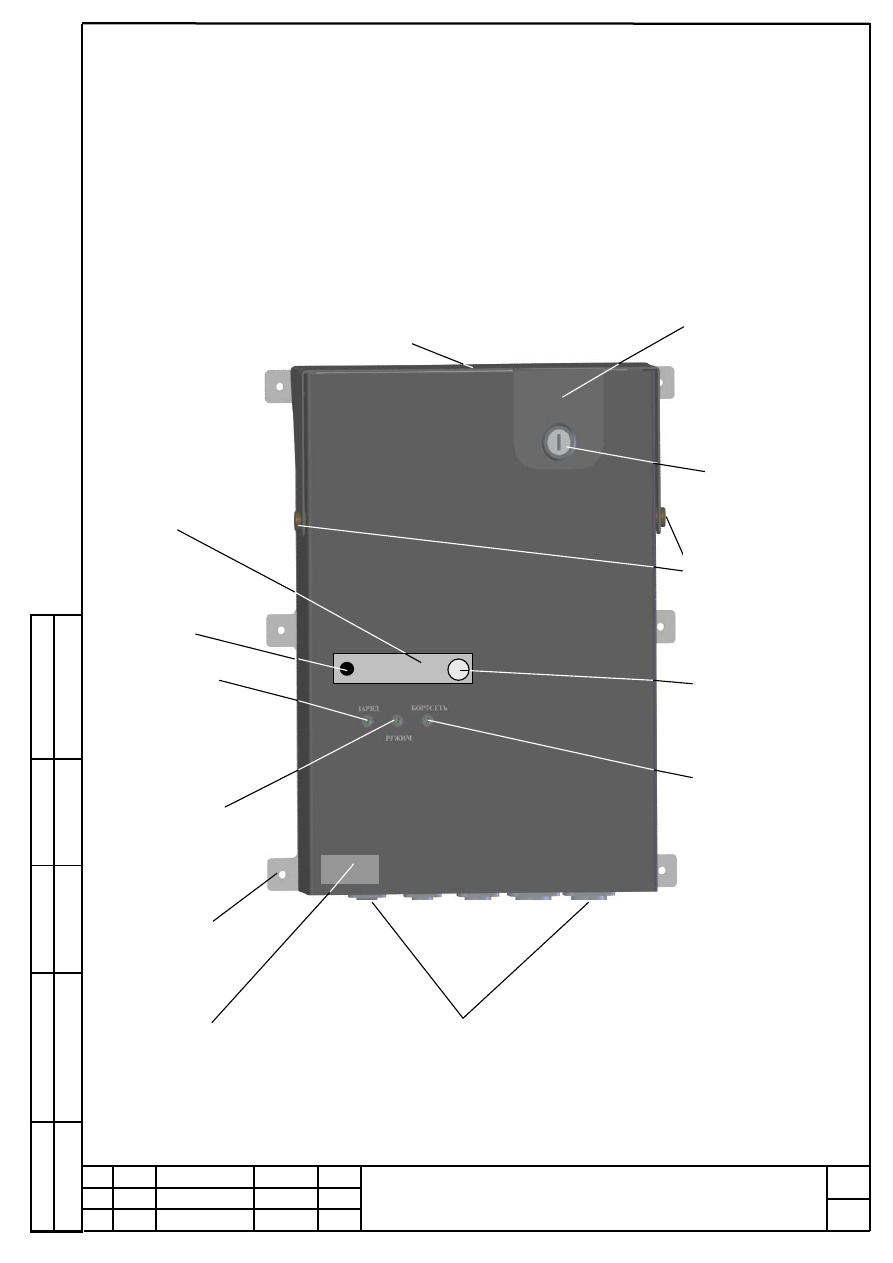

Внешний вид блока БР показан на рисунке 1.2.

Рисунок

1.2

…

Индикатор
“ЗАРЯД”

Индикатор
“РЕЖИМ”

Индикатор
“БОРТСЕТЬ”

Замок отсека

Отсек жесткого диска и SD карты

Места
крепления
к объекту

Откидная крышка

Электрические соединители для
подключения внешних устройств
(защитный кожух не показан)

Точки вращения
откидной крышки

Откидная крышка
отсека
Compackt Flash
карты

Ось

Стопорный
винт с рифле-
ной головкой

Заводской номер
блока БР
