Блок БР изготовляется двух вариантов исполнения:

исполнение А174.468367.002 предназначено для работы при напряжении бортсети от

35 до 165 вольт;

исполнение А174.468367.002-01 предназначено для работы при напряжении бортсе-

ти от 10 до 32 вольт.

БР имеет два отсека для установки цифровых накопителей записей.
Отсек с жестким диском, SD картой и разъемами Ethernet имеет ограниченный доступ,

который обеспечивает откидная крышка с установленным на ней механическим замком. Замок
открывается ключом, входящим в комплект ЗИП. Крышка в закрытом состоянии пломбирует-
ся. Для установки пломбы предусмотрены два ушка с отверстиями.

Отсек с Compackt Flash картой расположен на лицевой стороне блока БР. Отсек также

имеет откидную крышку, которая в рабочем положении закрепляется невыпадающим винтом с
рифленой головкой. Рифленая головка обеспечивает откручивание винта пальцами рук без
применения слесарного инструмента.

1.4.1.1 БР содержит следующие основные устройства:

модуль аудио регистратора А174.468362.005 (далее по тексту МАР);

модуль видео регистратора А174.468362.006 (далее по тексту МВР);

устройство сопряжения с аппаратурой A174.468362.004 (далее по тексту УСА);

модуль питания (далее по тексту МП);

аккумулятор (далее по тексту АКК).

1.4.1.1.1 Модуль аудио регистратора МАР предназначен для записи:

факта и времени включения и выключения изделия;

факта и времени включения и выключения локомотивной радиостанции;

сеансов связи локомотивной бригады по каналам поездной радиосвязи с регистраци-

ей даты и времени проведения каждого из сеансов связи;

переговоров с привязкой к идентификационной информации и сообщениям о собы-

тиях и параметрах, поступающих от показания локомотивных светофоров системы АЛСН.

Модуль аудио регистратора анализирует сигналы событий, поступающие (через уст-

ройство сопряжения с аппаратурой УСА) от систем АЛСН и КЛУБ-У. По результатам анализа
принимается решение о выполнении аудиозаписи. Помимо этого сигналы событий транслирует
в модуль видео регистратора МВР для принятия им решения о выполнении видео записи и со-
провождающей аудиозаписи.

Модуль МАР создает архив аудио записей переговоров ведущихся по радиоканалу ло-

комотивной радиостанции. Созданный архив аудиозаписей является резервным архивом аудио-
записей и предназначен для использования в случае выхода из строя модуля видео регистрато-
ра МВР.

В качестве съемного цифрового накопителя аудио записей используется SD-карта.

Максимальная информационная емкость SD-карты должна быть не более 4 GB.

Модуль аудио регистратора обеспечивает конфигурирование и непосредственное чте-

ние (копирование) архива созданных аудиозаписей через стандартный интерфейс Ethernet в
кабине локомотива.

Конструкция модуля обеспечивает оперативное извлечение (замену) SD-карты в усло-

виях кабины локомотива.

1.4.1.1.2 Модуль видео регистратора МВР предназначен для видеозаписи обстановки в

кабине локомотива с синхронной записью переговоров, ведущихся в кабине локомотива.

Инв

. №

одл

По

дп

. и

ат

а.

Взам

.инв

.№

Инв

. №

ду

бл

По

дп

. и

ат

Дата

№ докум.

Подп. Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ

Лист

В качестве съемного цифрового накопителя видео и аудиозаписей используется жест-

кий магнитный диск (винчестер).

ВНИМАНИЕ! Не путайте жесткие магнитные диски модулей ведеозаписи МВР,

так как при установке в модуль диска из другого МВР диск будет
немедленно отформатирован, и все записи на нем будут безвоз-
вратно утеряны.

Решение о выполнении видео и аудиозаписи принимается автоматикой модуля МВР на

основе сигналов событий, переданных от системы АЛСН и КЛУБ-У.

Если МВР готов к записи, то индикатор РЕЖИМ, расположенный на БР, светится пре-

рывисто (примерно 1 раз в секунду). Если производится запись, то частота вспышек повышает-
ся (светится несколько раз в секунду).

Модуль МВР обеспечивает конфигурирование и непосредственное чтение (копирова-

ние) архива созданных видео и аудиозаписей через стандартный интерфейс Ethernet в кабине
локомотива.

1.4.1.1.3 Устройство сопряжения с аппаратурой УСА обеспечивает сопряжение с уст-

ройствами локомотива:

локомотивной радиостанцией;

усилителем микрофонным А174.468729.003 (далее по тексту УМКФ);

системой КЛУБ-У;

системой АЛСН,

а также обеспечивает управление работой аккумулятора АКК и вентилятора.

Каскады сопряжения с радиостанцией предназначены для согласования с НЧ разго-

ворными цепями радиостанции.

При сопряжении с микрофонным усилителем обеспечивается съем сигнала с симмет-

ричной микрофонной линии и нормирование его по уровню.

Микроконтроллер, установленный в устройстве сопряжения, осуществляет управление

режимами работы вентилятора и работой аккумулятора.

Аккумулятор АКК предназначен для обеспечения бесперебойного питания изделия на

короткое время при пропадании напряжения бортсети (на аварийное завершение цикла видео и
аудиозаписи). При этом не происходит нарушение файлов аудио и видеозаписей. В режиме за-
ряда аккумулятора светится индикатор ЗАРЯД.

Микроконтроллер устройства УСА обеспечивает управление режимом заряда аккуму-

лятора и отключение аккумулятора по завершении работы изделия.

Соединение с системой КЛУБ-У обеспечивается посредством CAN-интерфейса.
Каскады согласования с системой АЛСН предназначены для считывания сигналов со-

стояния внутрикабинного светофора. При этом обеспечивается гальваническая развязка уст-
ройства сопряжения от электрических цепей внутрикабинного светофора.

Устройство сопряжения имеет датчик температуры внутри блока БР. По сигналу дат-

чика производится включение/отключение вентилятора.

1.4.1.1.4 Модуль питания МП.

Модуль питания обеспечивает выработку питающих напряжений для устройств блока

регистрирующего, микрофонного усилителя и видеокамеры.

При наличие входного напряжения от бортсети светится индикатор БОРТСЕТЬ.

Инв

. №

одл

По

дп

. и

ат

а.

Взам

.инв

.№

Инв

. №

ду

бл

По

дп

. и

ат

Дата

№ докум.

Подп. Дата

Изм

2.104-2а

Копировал

Формат А4

А174.421411.004 РЭ

Лист

1.4.2 Микрофонный усилитель УМКФ.

Микрофонный усилитель УМКФ предназначен для преобразования акустических коле-

баний внутри кабины локомотива в электрические сигналы для трансляции их в устройство со-
пряжения с аппаратурой УСА. Микрофонный усилитель имеет два встроенных микрофона.

Встроенные микрофоны ориентированы в противоположные стороны для снижения

сигналов от шума в кабине локомотива.

Если производится запись от микрофонов, то светится индикатор ЗАПИСЬ.
Питание микрофонного усилителя осуществляется от БР.

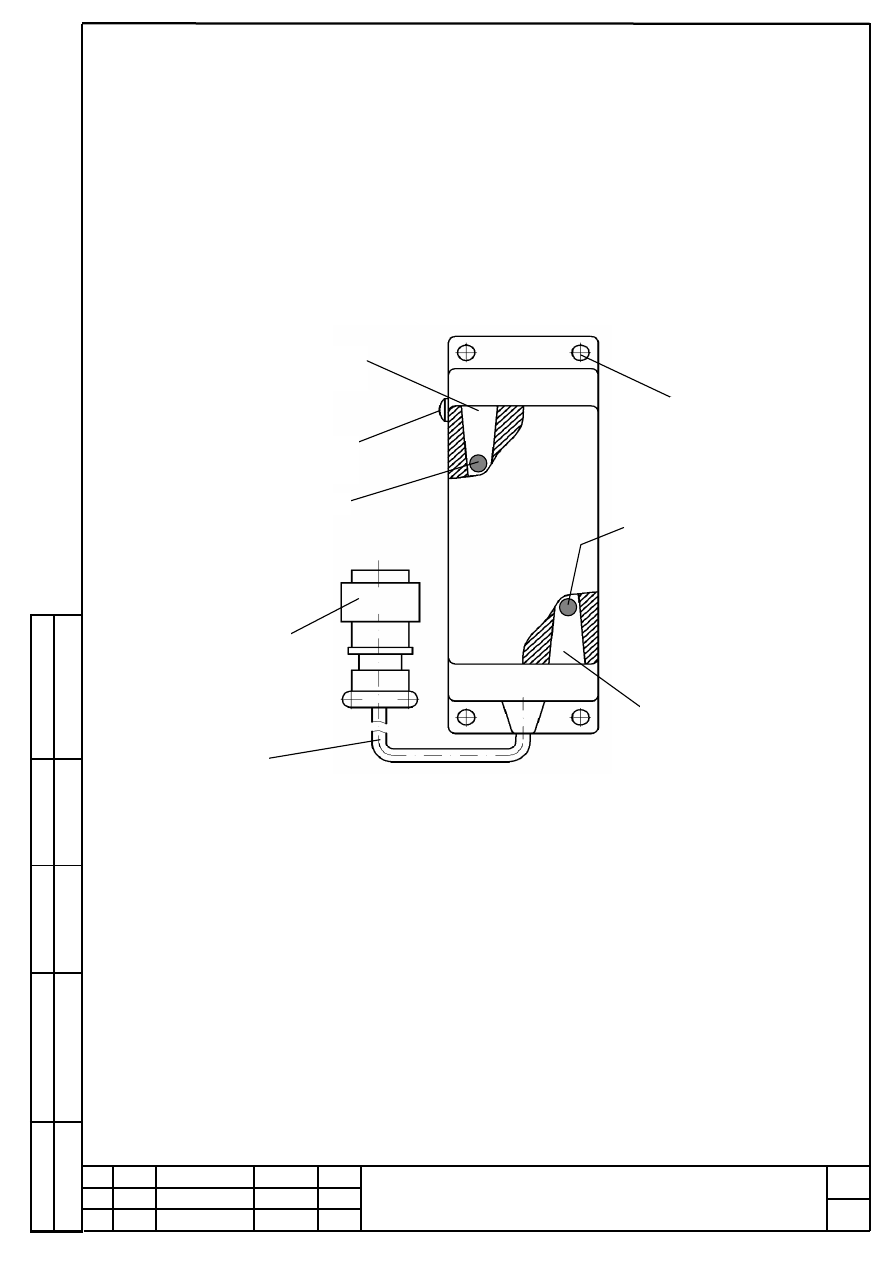

Внешний вид микрофонного усилителя показан на рисунке 1.3.
