Haima S5. A/C, Restraint System, Body Accessories, Electrical System. Manual - part 10



Electrical System 3D-44





10

GND (2mm

2

)

GND

L



11

N.C







12

Lock

O

H



13

Unlock

O

H



14

ESCL power output

O

H



15

BCM constant power supply 2

BAT

H

40A

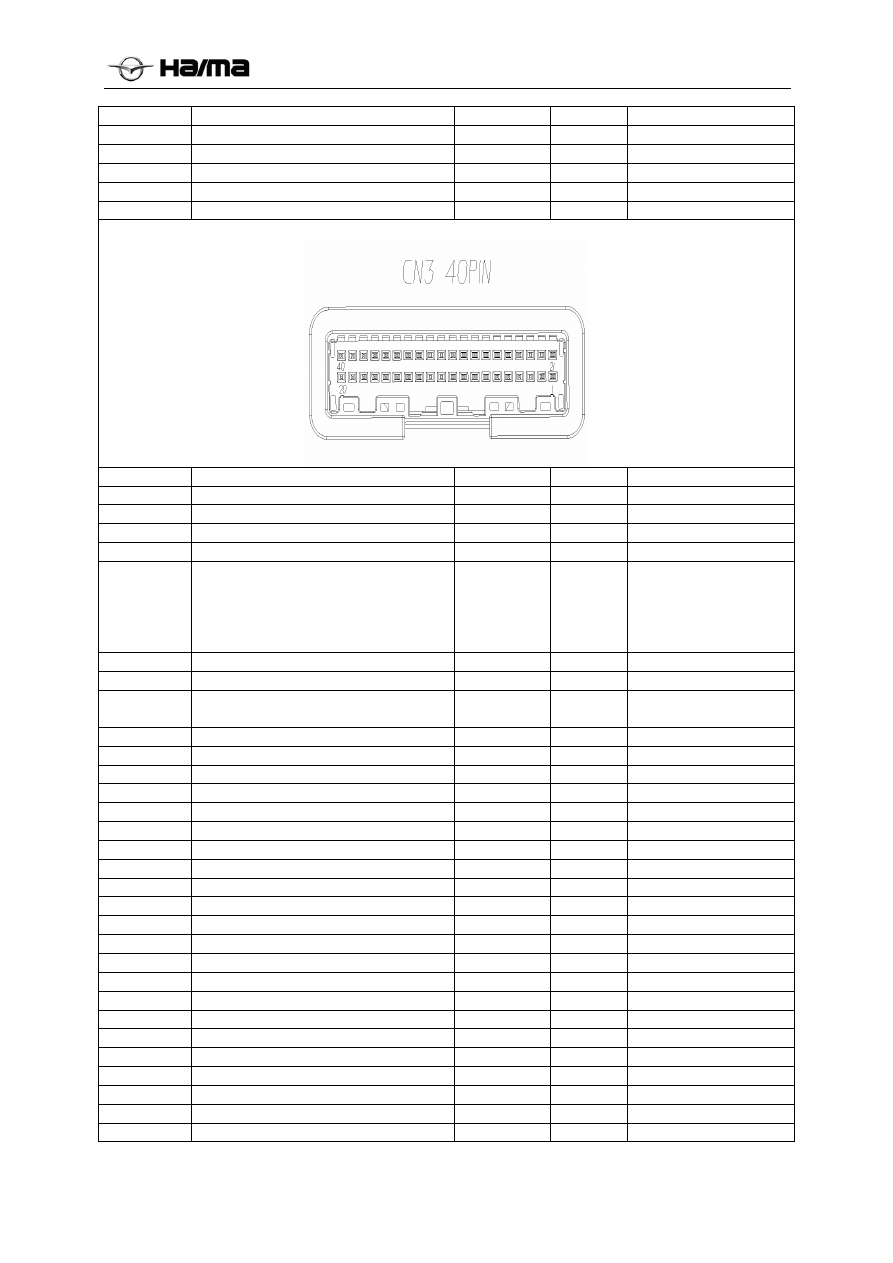

CN3---AMP 1376113



1

CAN-L

I/0

/



2

Front cleaning switch

I

H



3

Front windshield wiper pause switch

I

H



4

N.C







5

Back door opening button (trigger)

I

L

Pulse

6

Rear windshield wiper auxiliary
switch

I

L

In case of restoration,
the level is low; in case
of movement, the level
is vacant.


7

State signal of right front door

I

L



8

State signal of left rear door

I

L



9

Central locking switch
(trigger)

I

L



10

N.C







11

Rear windshield wiper switch

I

H



12

Rear window cleaning switch

I

H



13

High beam lamp signal

I

L



14

N.C







15

KEY-IN

I

L



16

Collision signal

I

FREQ



17

Front fog lamp switch

I

L



18

Rear fog lamp switch

I

L

Pulse signal

19

Clearance lamp switch

I

L



20

Hazard warning lamp switch

I

L

Pulse signal

21

CAN-H

I/O

/



22

K-line

I/O

/



23

N.C







24

State signal of right rear door

I

L



25

Horn switch signal

I

L



26

State switch of left front door

I

L



27

N.C







28

IG1 power input

I

H



29

N.C







30

State signal of back door

I

L



31

Request signal for opening back door

I

L





Electrical System 3D-45





32

Passing lamp signal

I

L



33

N.C







34

N.C







35

N.C







36

ESCL unlock signal

I

L

Unlock, GND
Lock, vacant

37

Front windshield wiper pause
regulating

I

/

Analog signal

38

N.C







39

Central locking switch

I

L

Unlock, GND
Lock, vacant

40

Low beam signal of head lamp

I

L



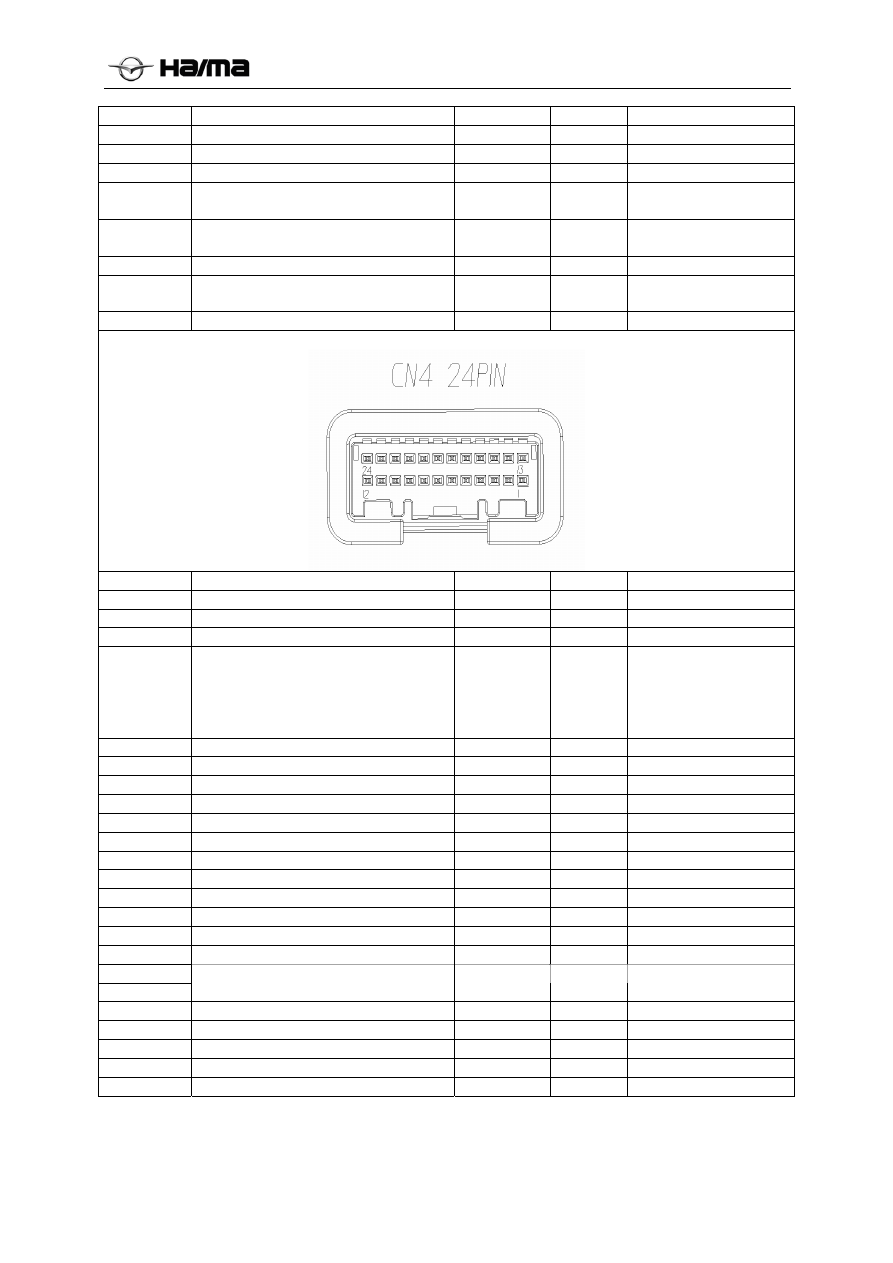

CN4---AMP 1376111



1

High beam lamp relay

O

L



2

N.C







3

Left turn signal switch

I

L



4

N.C







5

Front windshield wiper restoration
(inspection)

I

/

In case of restoration,
the level is low; in case
of movement, the level
is high.


6

N.C







7

N.C







8

N.C







9

N.C







10

N.C







11

N.C







12

Rear cleaning relay

O

L



13

Keyhole lighting

O

L



14

Center control state indicator

O

H



15

N.C







16

Clearance lamp relay

O

L



17

N.C







18
19

Low beam lamp relay

O

L



20

N.C







21

Front fog lamp relay

O

L



22

N.C







23

N.C







24

N.C












Electrical System 3D-46





Failure analysis of BCM Control Unit

Failure Phenomenon

Possible Reasons

Solution

The hazard
warning lamp and
turn signal do not
operate

●

The BCM-2 fuse wire in the fuse

box burns out.
●

Switch signal is disconnected.

●

The turn signal is short-circuited.

●

IG signal is disconnected (only

the turn signal does not operate).

1. Replace

the

fuse wire.
2. Inspect

the

circuit and load.

The clearance
lamp, low beam
lamp and high
beam lamp do not
operate.

●

The relay in the fuse box is

broken.
●

The relay in the fuse box is short-

circuited.
●

The multi-function switch signal

is disconnected.

1. Replace

the

relay.
2. Inspect

the

circuit and switch.

The DOOR gear of
the interior lamp
does not operate.

●

The interior lamp is short-

circuited.
●

The detection signal of door state

is abnormal.

1 Inspect

the

circuit and switch.
2 Replace

the

fuse wire.

Lighting

system

The daytime
running lamp does
not operate.

●

The CAN bus breaks down.

●

The daytime running lamp is

short-circuited.
●

The BCM-1 fuse wire in the fuse

box burns out.

1. Replace

the

fuse wire.
2. Inspect

the

CAN bus signal.

The center control
does not operate.

●

The center control pushbutton

and/or switch signal is/are disconnected.
●

The center control pushbutton

signal does not reach to four door locks.

Inspect the circuit
and switch.

●

Switch signal is disconnected.

Inspect the circuit
and switch.

Front and rear frog
lamps

●

Bulbs are damaged.

Replace the bulbs.

The controller
fails.

●

The key insertion detector switch

breaks down.
●

Signal interference (such as in a

military area or signal blackout area etc.)
●

The battery of the remote control

key is with no electricity.
●

The controller key does not work

properly.

1. Inspect

the

switch connector for
its state.
2. Inspect
whether there is any
interference signal.
3. Replace

the

battery.
4. Replace

the

controller.

Remote and
center control
system

Back door switch
fails.

●

The back door state signal is

short-circuited to earth.
●

The switch and its circuit are

disconnected.
●

The speed signal is abnormal

(>5km/h).

1. Inspect

the

circuit of the back
door state.
2. Inspect

the

circuit of the back
door switch.
3. Inspect

the

speed signal.

The front
windshield wiper
pause does not
properly operate.

●

The pause gear switch signal

fails.
●

The pause adjustable signal fails.

Inspect the circuit
and switch.

Windshield

wiper

cleaning

system

The front
windshield wiper
pause does not
return to its place.

●

The pause restoration signal is

disconnected.

Inspect the circuit of
the restoration
signal.



Electrical System 3D-47





The front
windshield wiper
does not return to
its place.

●

The front windshield wiper

restoration (inspection) circuit breaks
down.
●

The BCM control unit is

damaged.

1. Inspect

the

circuit and switch.
2. Replace

the

BCM control unit.

The rear washer
motor does not
operate.

●

The rear washer motor breaks

down.

Replace the washer
motor.

The rear
windshield wiper
does not operate.

●

The rear windshield wiper motor

breaks down.

Replace the rear
windshield wiper
motor.

The rear
windshield wiper
does not return to
its place.

●

The rear windshield wiper

restoration signal is disconnected.
●

The rear windshield wiper motor

breaks down.

1. Inspect

the

circuit.
2. Replace

the

rear windshield
wiper motor.

Diagnostic

system

Inaccessible to the
diagnostic system

●

The K-line is abnormal (short-

circuited to earth/power supply).
●

The BCM control unit is

damaged.

1. Inspect

the

circuit.
2. Replace

the

BCM.



Maintenance Precautions

1.  Hot plugging is forbidden during maintenance of BCM.

2.  After the BCM control unit is replaced, remote control operation needs to match with the controller

again.

3.  Violence removal is forbidden because the BCM is a precise electric component.

4.  During replacement of the BCM control unit, the glove box needs to be carefully removed because it

is easy to be damaged.
