Haima S5. Body repair manual - part 4



Pleacement of Panels IV-43





Rear Wall Panel Assembly

Disassembly



1. Side wall assembly (left)



2. Rear wall panel assembly



3. Side wall assembly (right)

4. Rear floor assembly




Installation

• Install with reference to the disassembly diagram.

• While installing new parts, adjust the installation locations to ensure consistency with the original body

locations.

• While installing new parts, ensure the good fit of all related parts (liftgate and rear bumper).



Pleacement of Panels IV-44





Rear Floor

Disassembly





1. Rear floor side plate (left)



2. Rear floor



3. Spare tire tray subassembly

4. Rear floor side plate (right)



Notice: While disassembling the rear floor, firstly disassemble the upper crossbeam of the rear floor.



Installation

•

Install with reference to the disassembly diagram.

•

Drill holes for plug welding before installation of new parts.

•

During installation of new parts, measure the related sizes to ensure consistency with body sizes.

•

After installation of new parts, ensure the tight fit of all related parts.

31 points

15 points

15 points

4 points



Pleacement of Panels IV-45





Rear Floor Fuel Tank Maintenance Panel

Disassembly





•

During disassembly, disassemble the 1~4 screws in turn (same for left and right sides)



Installation

•

While installing new parts, firstly install sponge sealing strips on the maintenance panel as per the location

shown in the figure.

•

Place the maintenance panel with sponge sealing strip at the correct position and tighten the screws as per the

sequence 1~4 shown in the figure.

1. Rear floor fuel tank

maintenance panel

2. Middle floor

3. Sponge sealing

strip





Pleacement of Panels IV-46

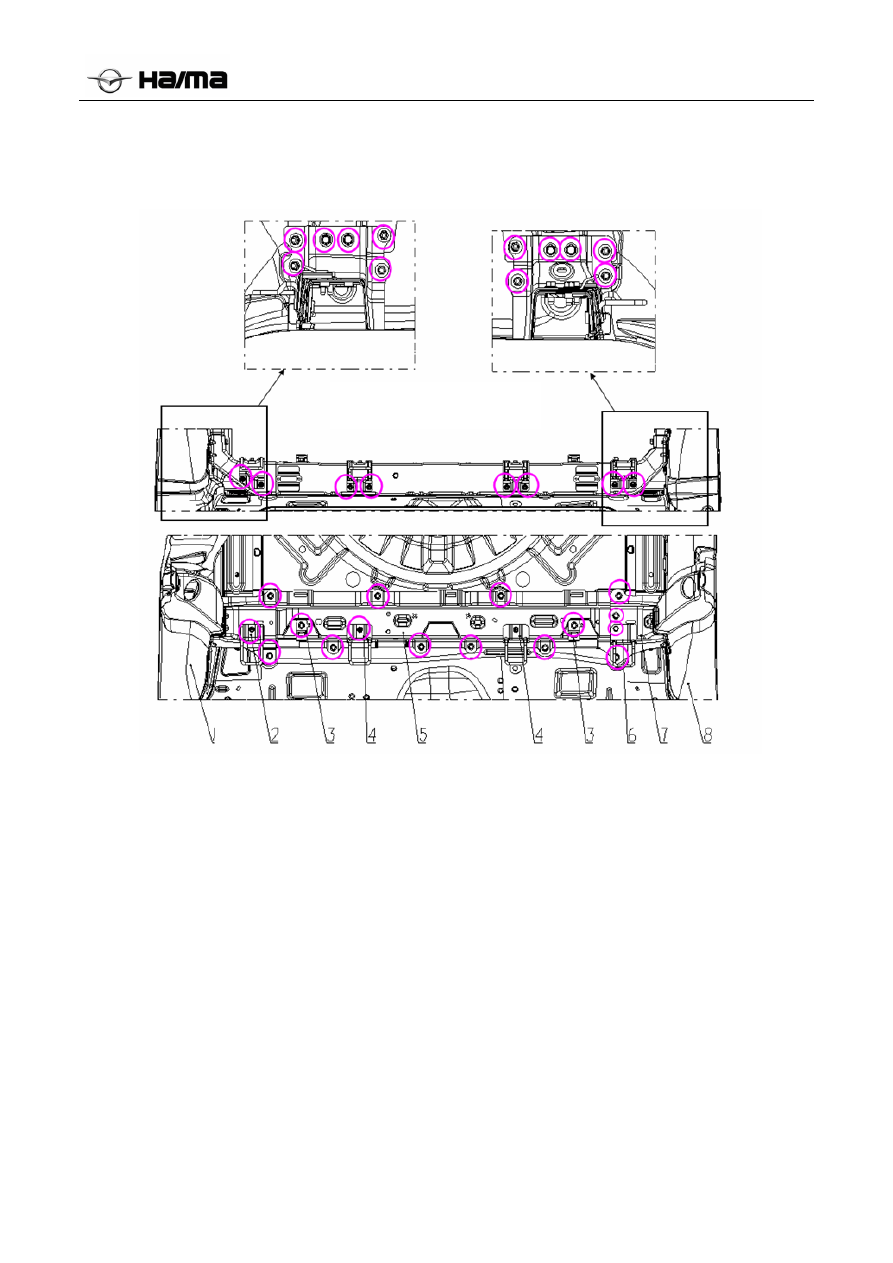

Rear Floor Upper Crossbeam Assembly

Disassembly







1. Side wall assembly (right)

2. Child seat right mounting bracket assembly

3. Child seat mounting bracket

4. Child seat middle mounting bracket assembly

5. Rear floor upper crossbeam assembly

6. Child seat left mounting bracket assembly

7. Rear floor upper crossbeam connecting plate

subassembly (left)

8. Side wall assembly (left)


Installation


•

While installing new parts, install all parts at correct locations, in order to ensure that the sizes of all parts are

consistent with standard body after installation.





28 bolts and 8 nuts



Water-Proof and Rust-Proof Treatment V-





47

Chapter 5

Water-Proof and Rust-Proof Treatment

Sealing of Body

Apply sealant to the joints between panels, gaps of door panels, and edges of engine hood for the purpose of

water-proof and rust-proof.








Sealant Application Diagram for Complete Vehicle











Application of Sealant on Right Side of Engine

Compartment

Application of Sealant on Left Side of Engine

Compartment





Water-Proof and Rust-Proof Treatment V-





48









The application of sealant for right outer
side of front wheel casing is shown in
the figure and the left side is symmetric
to the right side.

The application of sealant for right inner
side of front wheel casing is shown in
the figure and the left side is symmetric
to the right side.

The application of sealant for inner side
of right shock absorber upper cover
plate is shown in the figure and the left
side is symmetric to the right side.





Water-Proof and Rust-Proof Treatment V-





49









Application of Sealant for
Interior of Body (Middle)



Application of Sealant for
Interior of Body (Rear)



Application of Sealant for Right Rear
Portion of Body (Symmetric between
Left and Right Sides)



Water-Proof and Rust-Proof Treatment V-





50







Application of Sealant on Bottom of Body








Water-Proof and Rust-Proof Treatment V-





51
























Application of Sealant for Engine Hood


































Application of Sealant for Right Front Door (Symmetric between Left and Right Sides)

The circles shown
in the figure denote
damping rubber.

Folded rubber

Sealant

Folded rubber

Sealant

Damping rubber

The circles shown
in the figure
denote damping
rubber.

Folded rubber



Sealant



Structural sealant

Sealant

Folded rubber

Structural sealant



Water-Proof and Rust-Proof Treatment V-





52






























Application of Sealant for Right Rear Door (Symmetric between Left and Right Sides)


























Application of Sealant for Liftgate



The circles shown in
the figure denote
damping rubber.

Folded rubber

Sealant



Structural sealant

Folded rubber

Sealant

Structural sealant

Folded
rubber

Sealant

Sealant

Folded rubber



Water-Proof and Rust-Proof Treatment V-





53

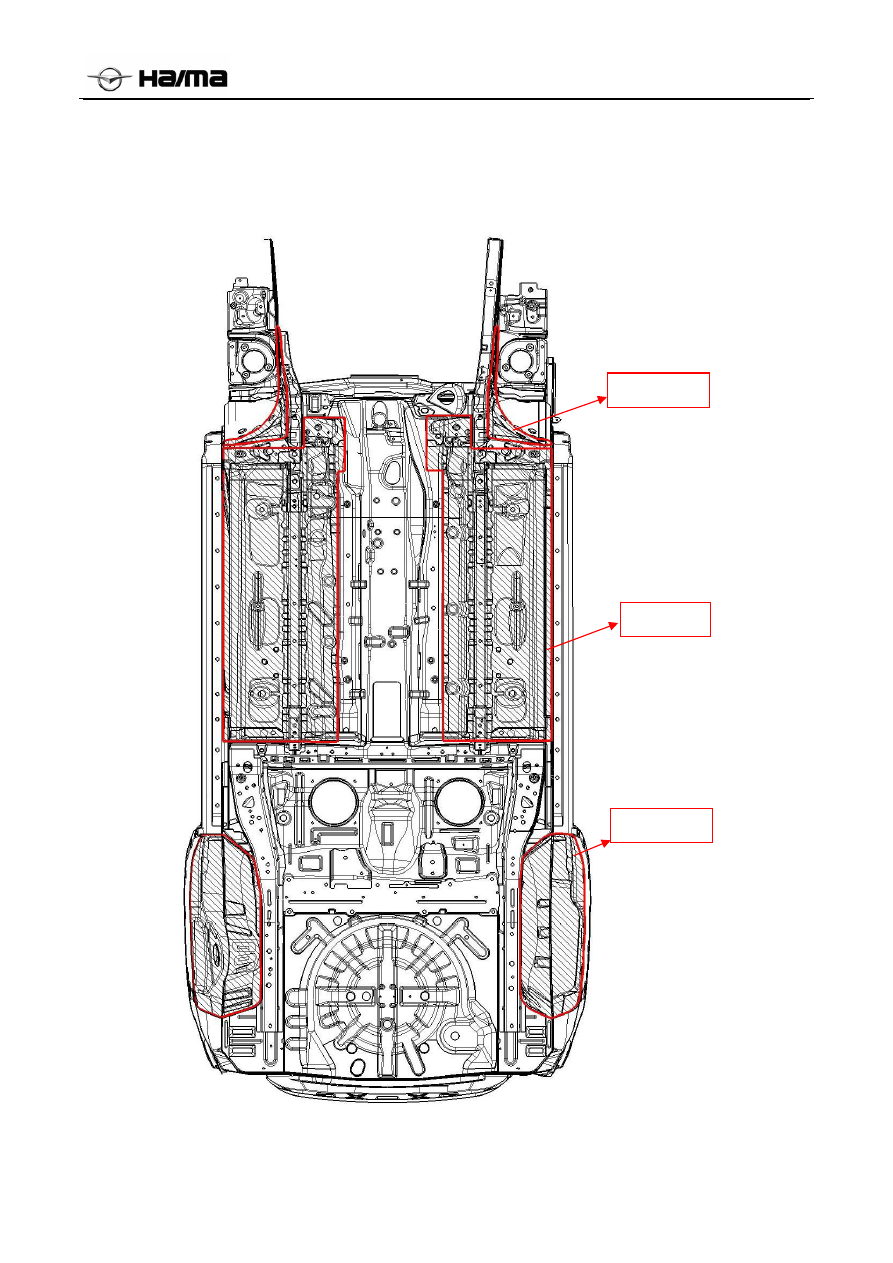

PVC Coating

The mounting holes within the sealant application zone shall be shielded for protection. The protection zone is

50mm×50mm.

The sealant application thickness is 2mm.





PVC coating



Rear wheel
casing area

Floor area

Front wheel
casing area
