Haima S5. Body repair manual - part 3



Pleacement of Panels IV-27





Front longitudinal beam and front floor connecting plate assembly

Disassembly





•

Due to lateral symmetry of the body, only the right view is given here.



Installation







•

While installing new parts, install all parts at correct locations, in order to ensure that the sizes of all parts are

consistent with standard body after installation.





Pleacement of Panels IV-28





Side wall front connecting plate assembly

Disassembly





•

Due to lateral symmetry of the body, only the right view is given here.



Installation







•

While installing new parts, install all parts at correct locations, in order to ensure that the sizes of all parts are

consistent with standard body after installation.





Pleacement of Panels IV-29

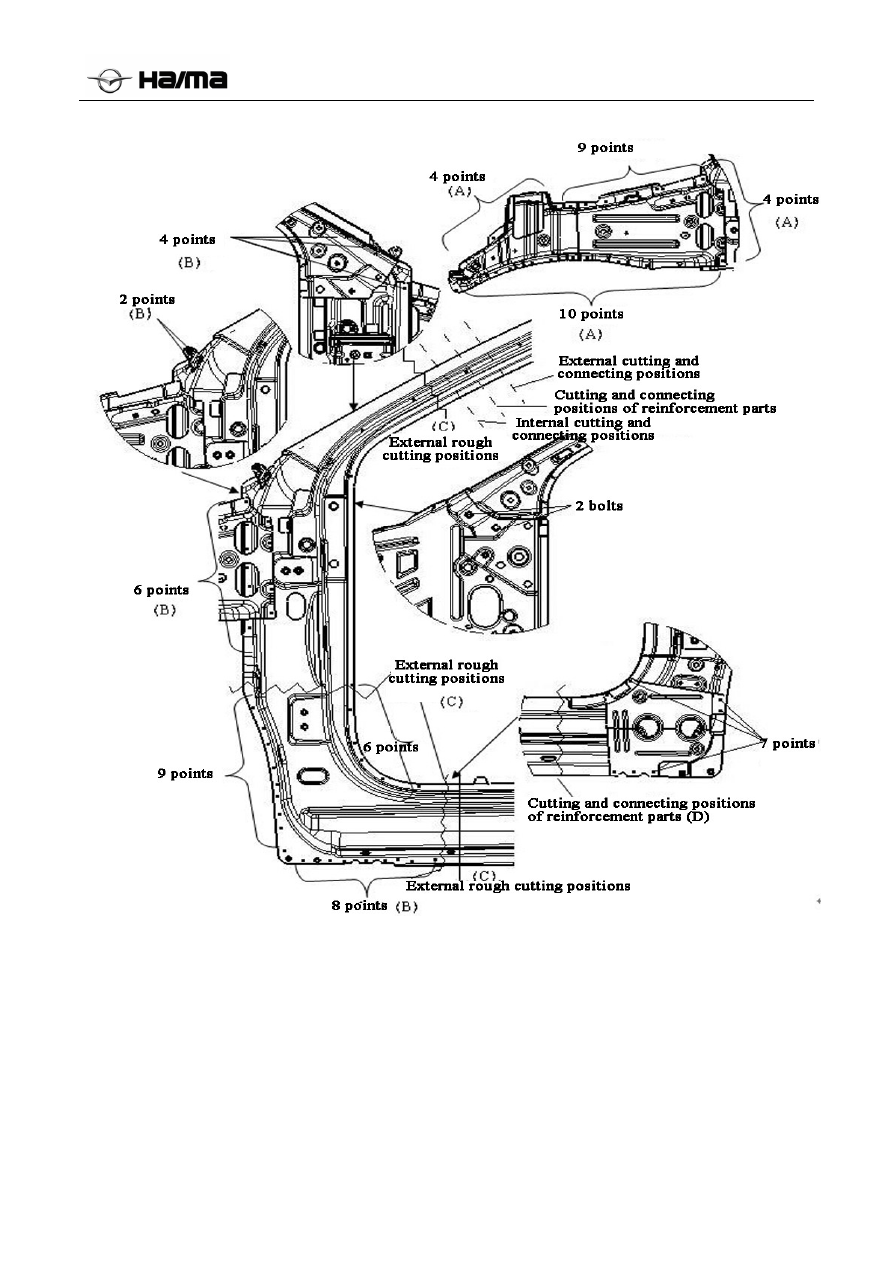

A-Pillar

Disassembly (Only the left view is given due to symmetry between left and right sides)





•

Before the disassembly of pillar, firstly drill holes at zone (A) and disassemble the connectors between lower

side wall and front body.

•

Disassemble lower and upper bolts (6 pieces) from the inner side.

•

Drill holes at zone (B) and roughly cut at zone (C) and then disassemble the lower portion on the outer side of

the front pillar.

•

Roughly cut and drill holes at zone (D) and disassemble the reinforcement parts.



Pleacement of Panels IV-30






Installation





•

While splicing new and used panels, trial assemble the new panels and measure and adjust each part as per

the standard sizes of the body, in order to ensure that the locations of new parts are consistent with the

standard sizes.

•

Before installing new parts, rivet, weld, and drill in advance. If there are three or four layers of panels such as

outer panel, reinforcement part, and inner panel, rivet, weld, and drill for all layers, except the innermost

inner panel.

•

Firstly install the inner side and then install the outer side.

•

Before the trial assembly of new parts, check and ensure the fit conditions of related parts.



Pleacement of Panels IV-31

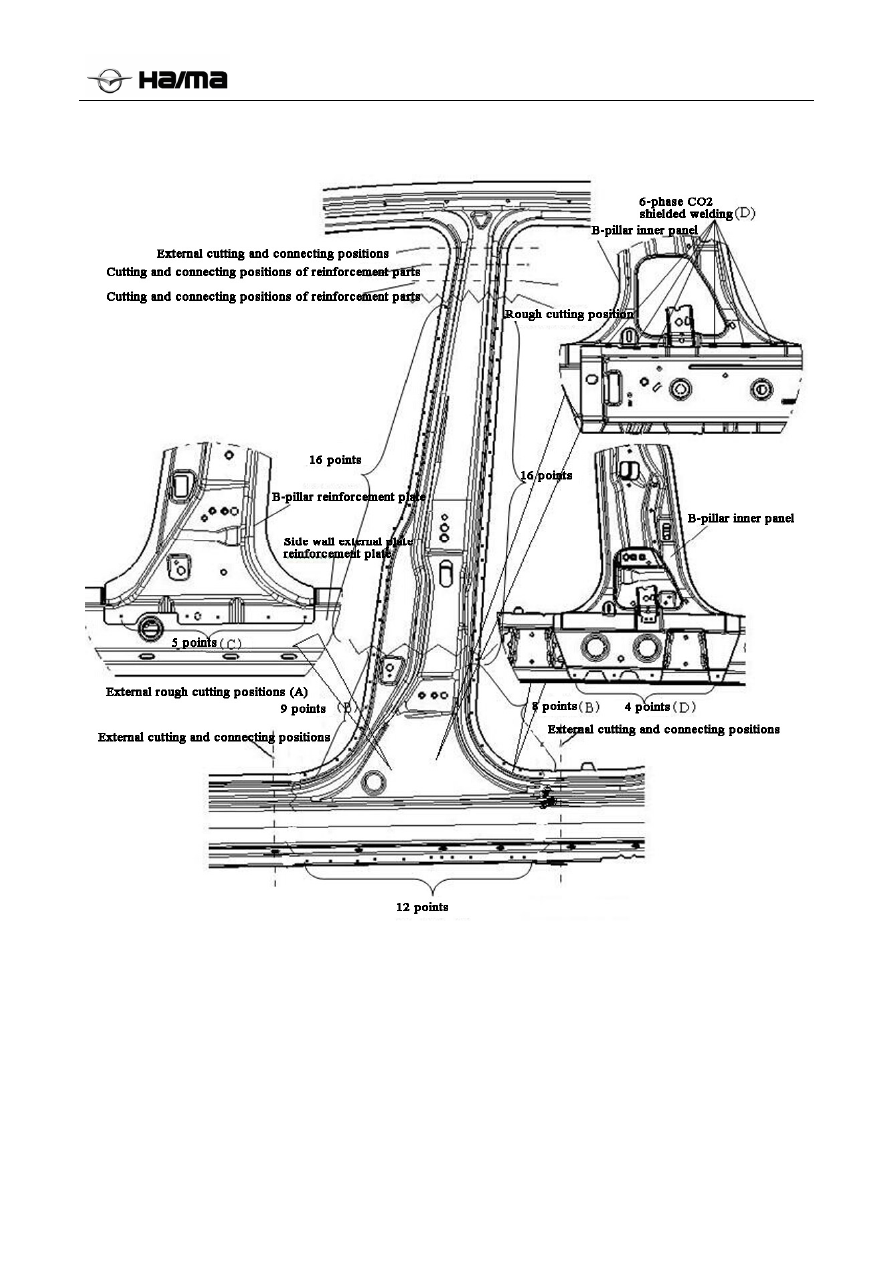

B-Pillar

Disassembly





•

Roughly cut at zone (A), drill at zone (B), and disassemble the lower portion of B-pillar outer panel.

•

Cut and drill at zone (C) and disassemble the B-pillar reinforcement plate.

•

Drill at zone (D) and disassemble the B-pillar inner panel.

•

The inner panel and side wall outer panel reinforcement plate can be reused if they are not damaged during

disassembly.



Pleacement of Panels IV-32






Installation







• While splicing new and used panels, trial assemble the new panels and measure and adjust each part as per the

standard sizes of the body, in order to ensure that the locations of new parts are consistent with the standard

sizes.

• Before installing new parts, rivet, weld, and drill in advance. If there are three or four layers of panels such as

outer panel, reinforcement part, and inner panel, rivet, weld, and drill for all layers, except the innermost inner

panel.

• Firstly install the inner side and then install the outer side.

• Before the trial assembly of new parts, check and ensure the fit conditions of related parts.



Pleacement of Panels IV-33

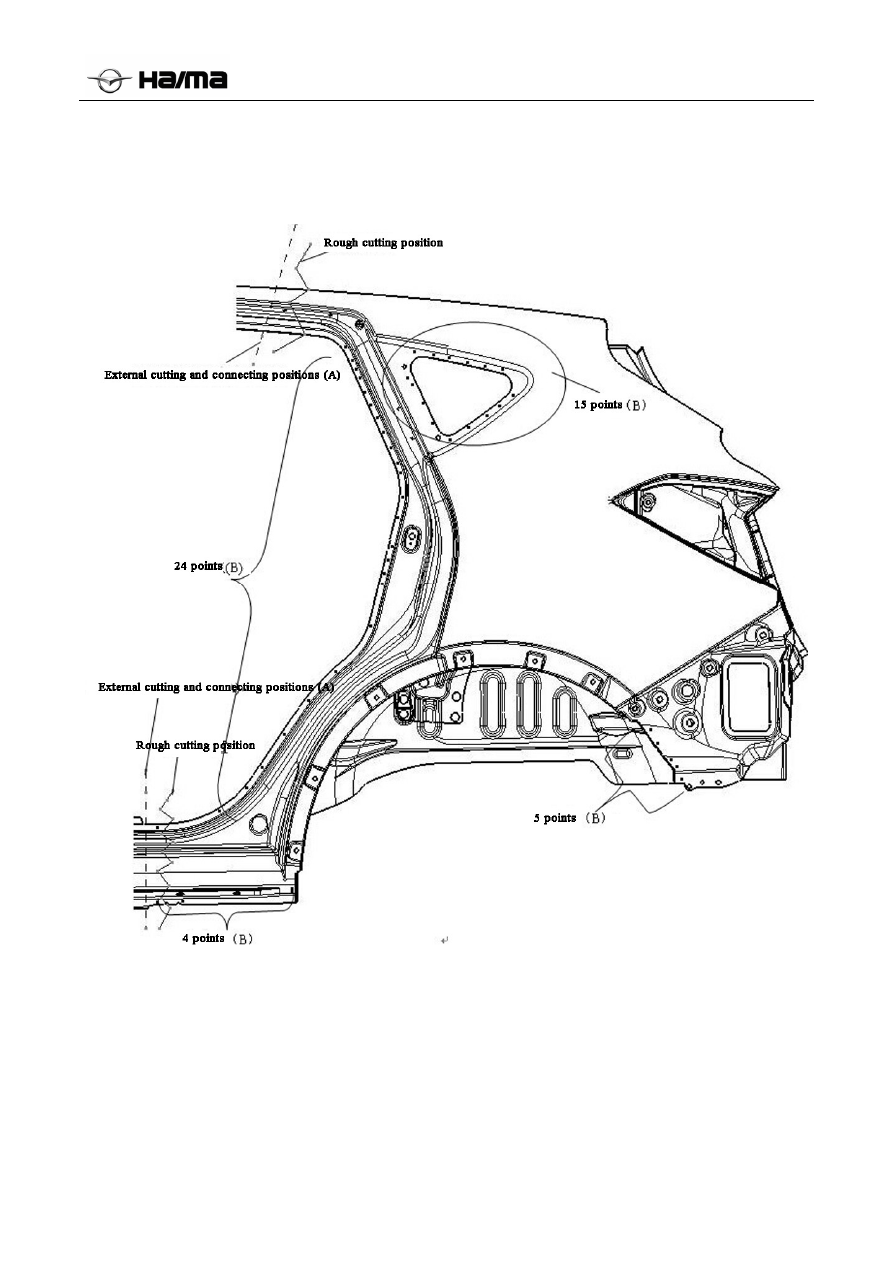

C-Pillar

Disassembly (left and right)








Pleacement of Panels IV-34












•

Roughly cut at zone (A), drill at zone (B), and disassemble the rear part of B-pillar outer panel.

•

The quantity of spot welds (B) is related to the cutting location.

•

There are bonding points of spot welding sealant at the rear wheel casing.

19 Points (B)

14 Points

13 Points (A)

7 Points (B)

10 Points (B)

19 Points (B)

8 Points (B)

10 Points (B)



Pleacement of Panels IV-35







Installation









Pleacement of Panels IV-36











•

Before the installation of new parts, add body sealant at the rear wheel casing (Refer to section Body Sealing

for application locations of sealant).

•

Install new and used parts, trial assemble new parts, and measure all portions to ensure consistent sizes.

•

Before the trial assembly of new parts, ensure the fit conditions of related parts.

14 Points

13 Points (A)

7 Points (B)

10 Points (B)

19 Points (B)

8 Points (B)

10 Points (B)



Pleacement of Panels IV-37





Side Wall Lower Portion

Disassembly











•

Roughly cut at zone (A), drill at zone (B), and disassemble the lower portion of outer panel.

•

The change in quantity of spot welds (B) is related to the cutting and splicing locations.

•

After drilling at zone (C), cut by segments to disassemble the side wall outer panel reinforcement parts



Pleacement of Panels IV-38







Installation















•

While installing new parts, trial assemble and measure each part to ensure consistent sizes.

•

After the trial assembly of new parts, ensure the fit conditions of related parts.

•

Firstly install the inner panel and then install the outer panel.



Pleacement of Panels IV-39

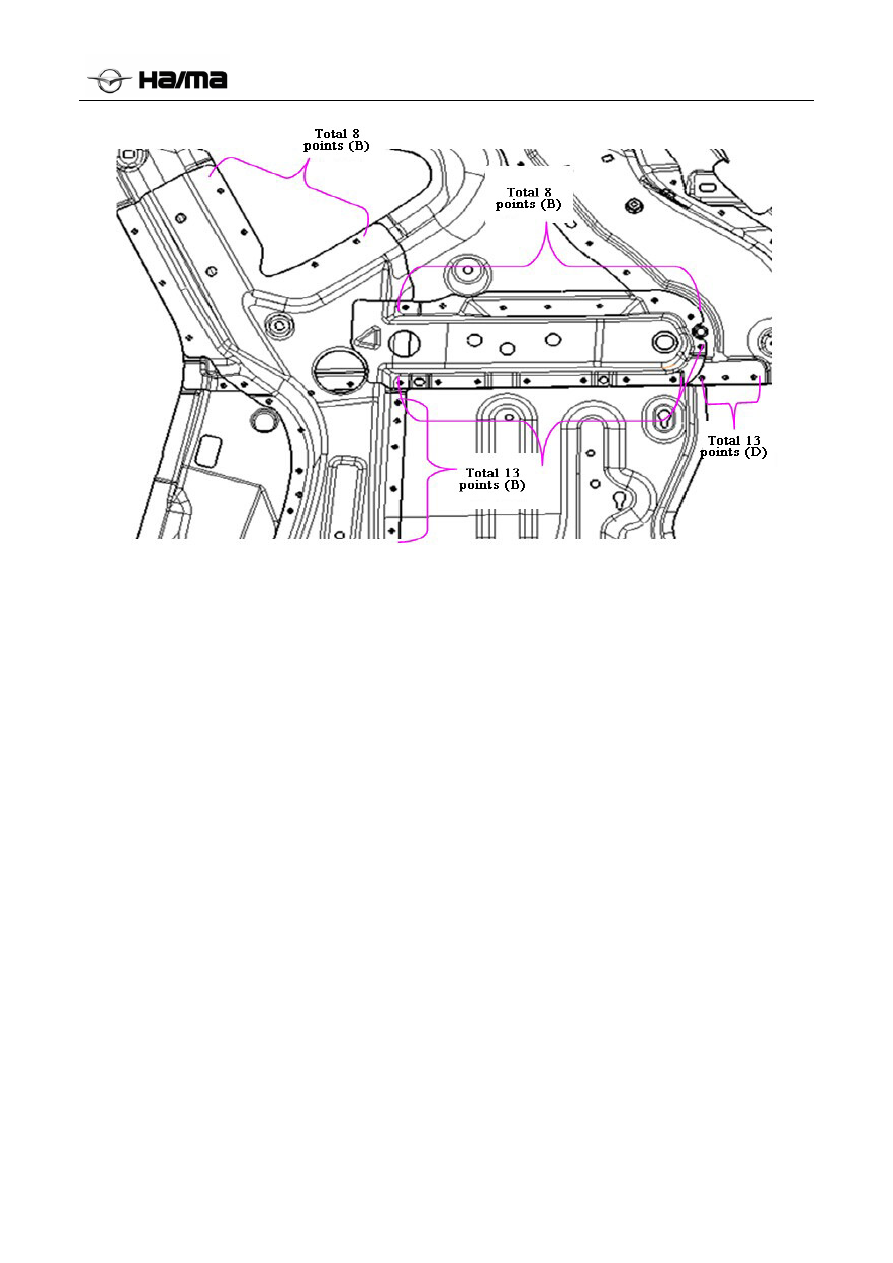

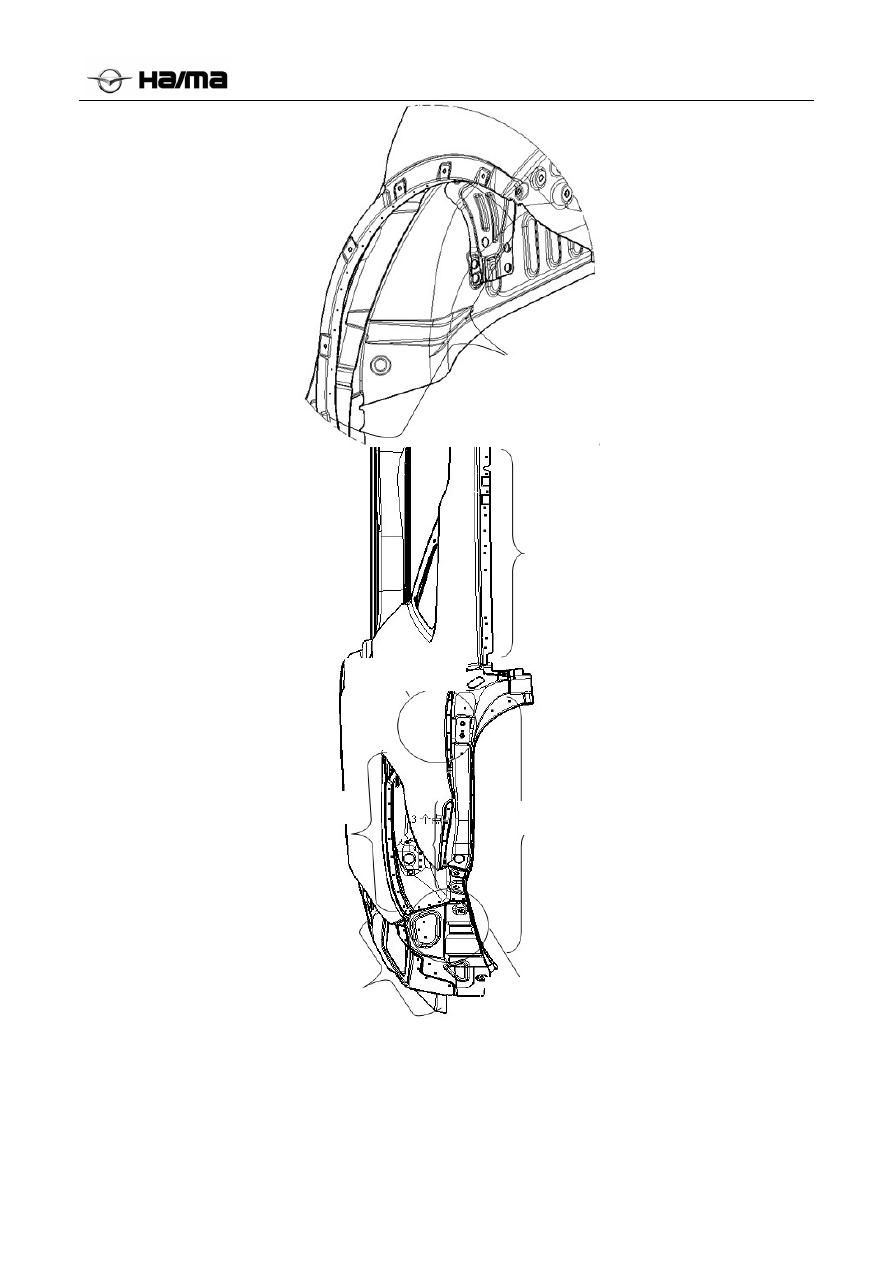

C-Pillar Inner Portion

Disassembly (Only the left view is given due to symmetry between left and right sides)







Note: There is no plug welding point at right side.



Pleacement of Panels IV-40











1. C-pillar inner panel and wheel casing

connecting plate assembly

2. C-pillar inner panel tier-2 assembly

3. Pillar-C inner panel reinforcement plate

assembly

4. C-pillar inner panel tier-1 assembly

5. Rear wheel casing outer panel

6. Rear wheel casing tier-1 assembly

7. Rear wheel casing outer panel front

connecting plate



•

Disassemble the outer panel before disassembling the inner panel. Please refer to section Repair of C-Pillar

Outer Panel for the detailed disassembly and installation of outer panel.

•

Drill holes at zone (A) and disassemble the bolts (a) to disassemble the C-pillar inner panel.

•

Drill at zone (B) to disassemble the C-pillar inner panel and wheel casing connecting plate assembly.

•

Drill holes at zone (C) and plug welds to disassemble the wheel casing outer panel, rear wheel casing tier-1

assembly, and rear wheel casing outer panel front connecting plate.

•

Drill at zone (D) and disassemble bolts (b) to disassemble the C-pillar inner panel reinforcement plate

assembly.

•

Drill at zone (E) to disassemble C-pillar inner panel reinforcement plate assembly and C-pillar inner panel

tier-1 assembly.

•

The left and right parts are symmetric, unless otherwise specified.



Installation

•

While installing new parts, trial assemble and measure each part to ensure consistent sizes.

•

After the trial assembly of new parts, ensure the fit conditions of related parts.

•

Firstly install the inner panel and then install the outer panel.



Pleacement of Panels IV-41

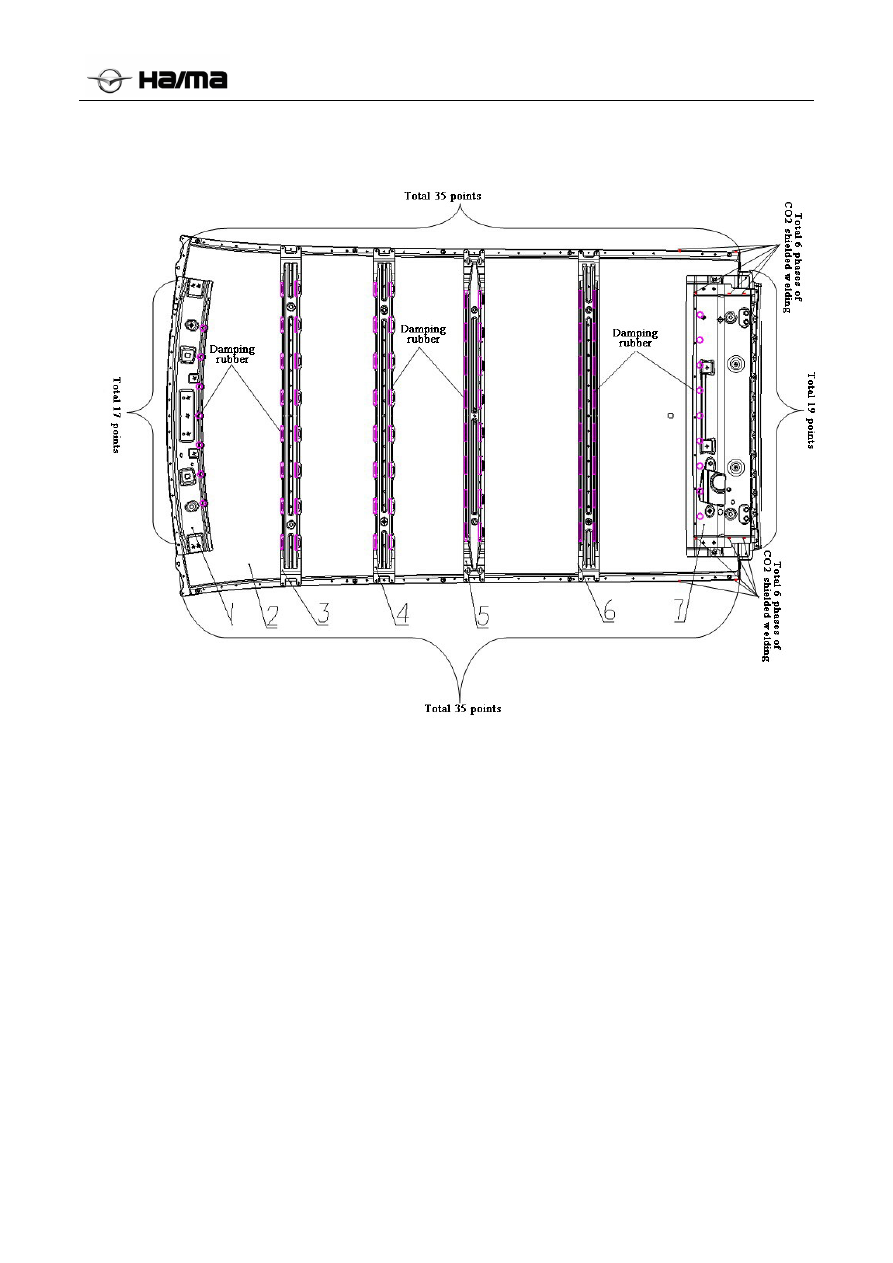

Roof

Disassembly





1. Front top beam subassembly

2. Roof

3. Roof 1

st

 crossbeam

4. 2# top beam

5. Middle top beam

6. Roof middle rear crossbeam

7. Roof rear crossbeam assembly





•

While disassembling the roof, cut the damping sealant between roof and top beam.



Installation

•

Before installing the roof, apply damping sealant to the locations shown in the figure.

•

While installing new parts, conduct trial assembly to ensure good fit of related parts.



Pleacement of Panels IV-42





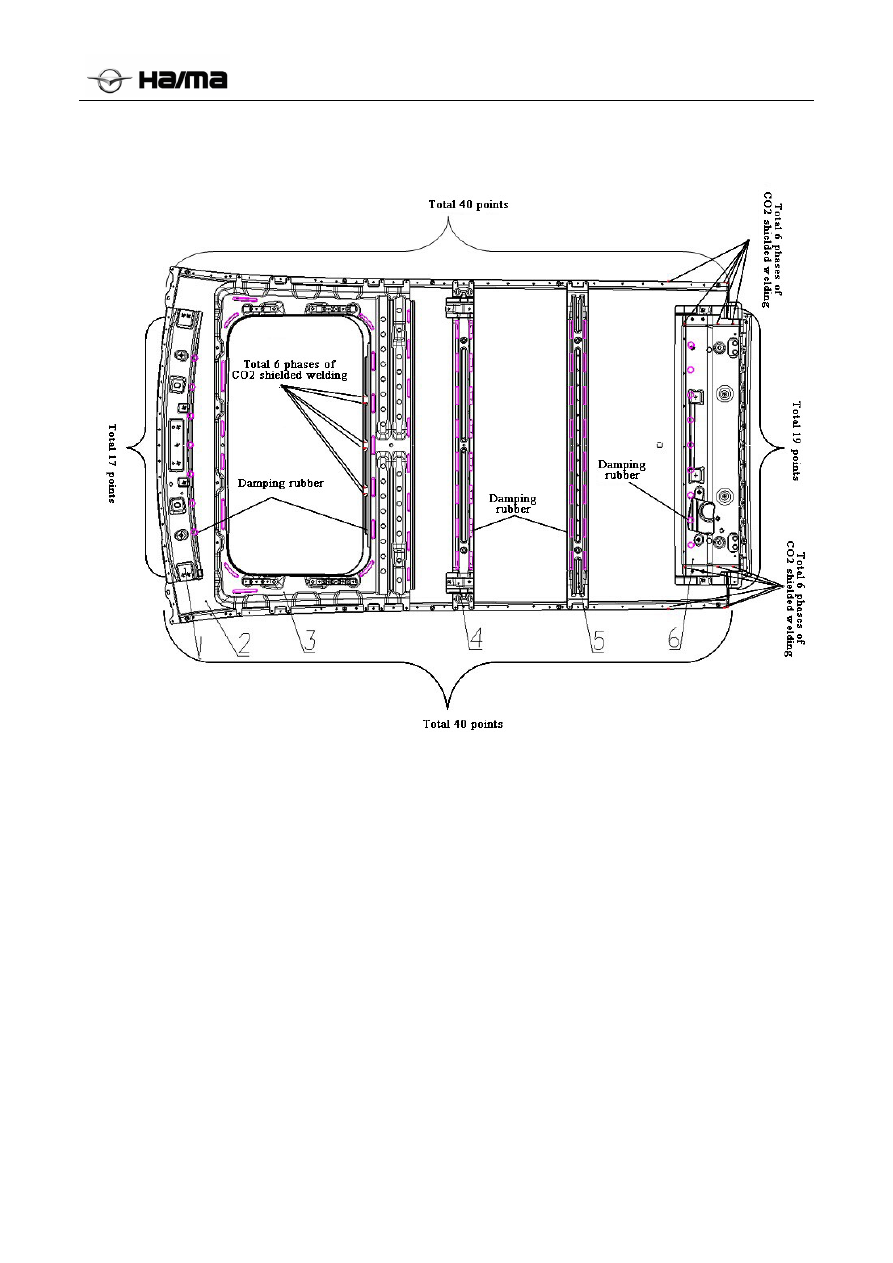

Roof (with Sunroof)

Disassembly







1. Front top beam subassembly

2. Roof with sunroof

3. Sunroof frame assembly

4. Middle top beam assembly

5. Roof middle rear crossbeam

6. Roof rear crossbeam assembly




•

While disassembling the roof, cut the damping sealant between roof and top beam and sunroof frame.



Installation

•

Before installing the roof, apply damping sealant to the locations shown in the figure.

•

While installing new parts, conduct trial assembly to ensure good fit of related parts.
