Haima S5. Body repair manual - part 2



Sizes II-11





Front of Body 1















Measurement

position

Dimension

(mm)

1 688.2
2 970
3 958
4 656.5
5 460.2
6 1063.4
7 525.9
8 310.3
9 335.7

10 473.9
11 603.7
12 459.1

B/B＇

A/A＇

C/C＇

D

B/B＇



Sizes II-12





Front of Body 2





























Measurement

position

Dimension

(mm)

1 1183.4
2 786.3
3 1510.6
4 1405.6
5 322.7
6 1249.7
7 747.2
8 1274.7
9 853.5

10 471.2
11 122.3

B/B＇

C/C＇

D/D＇

E/E＇

F

G

A/A＇



Sizes II-13





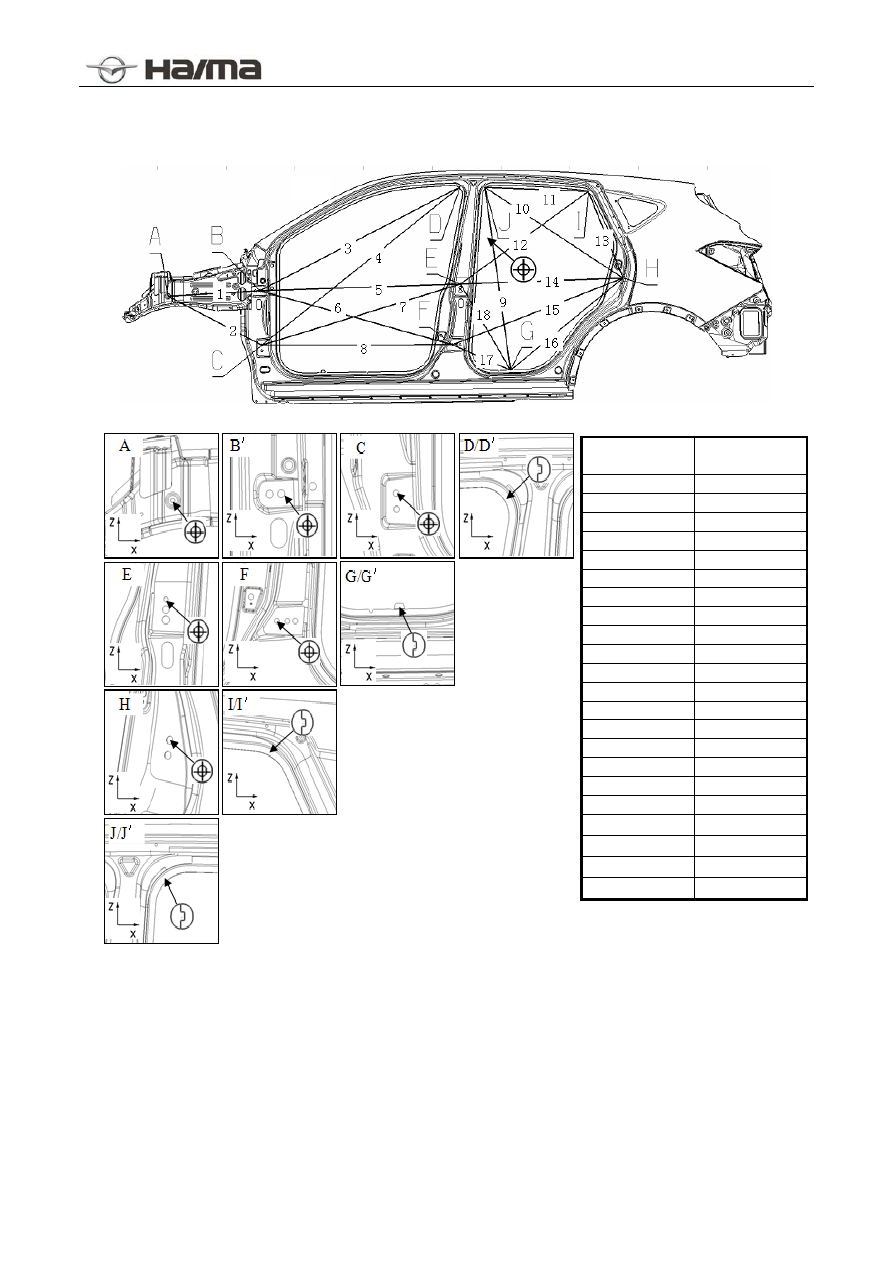

Side Wall Framework

















Measuremen

t position

Dimension

(mm)

1 514.36
2 591.4
3 1265.33
4 1420.89
5 1117.31
6 1114.15
7 1157.65
8 1061.85
9 1028.83

10 927.85
11 575.98
12 899.8
13 539.41
14 907.13
15 1021.41
16 820.18
17 349.93
18 553.16

D/D＇ 1229.67
G/G＇ 1465.79

I/I＇ 1211.72

J/J＇ 1224.28

B＇



Sizes II-14






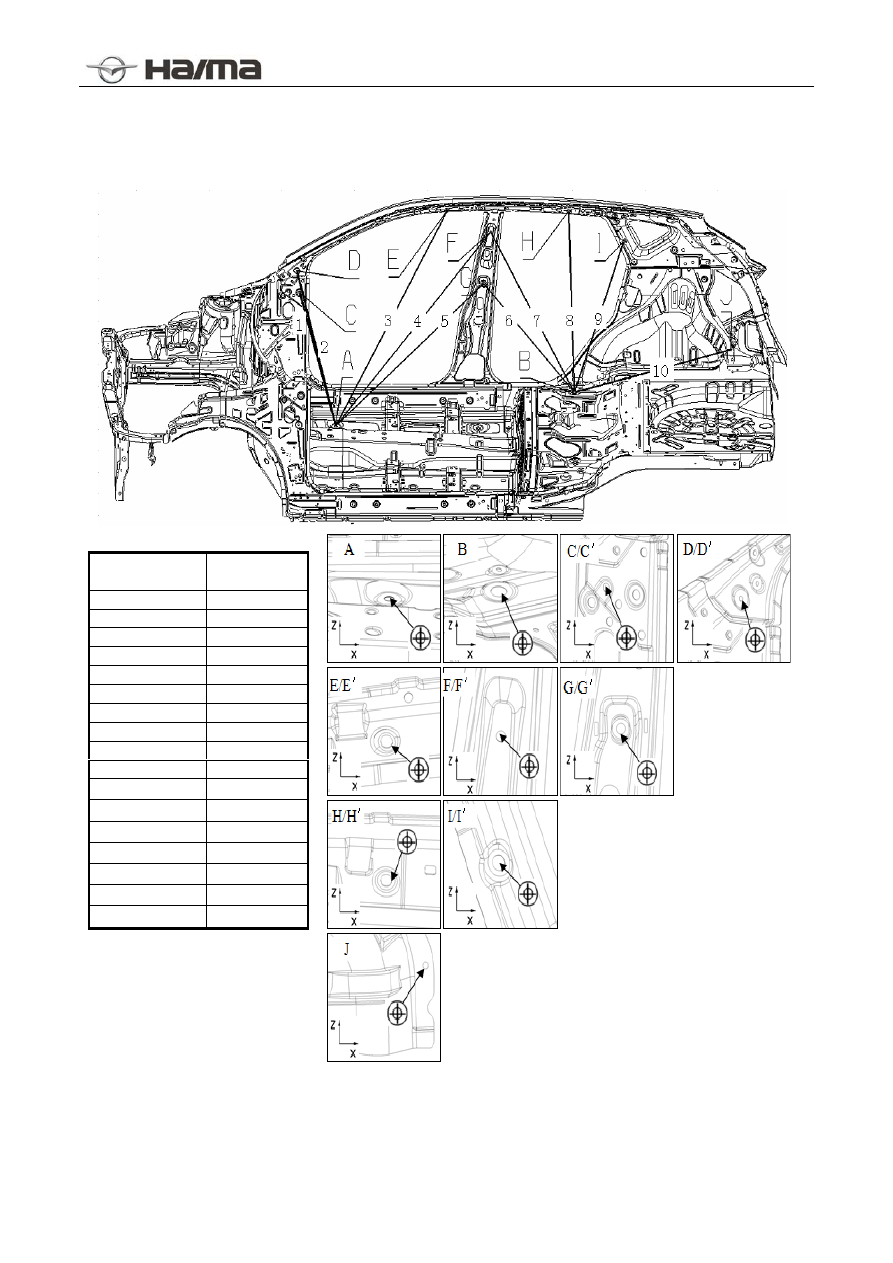

Interior of Body



Measurement

position

Dimension

(mm)

1 747.1
2 866.07
3 1386.55
4 1401.96
5 1159.65
6 783.03
7 985.26
8 991.62
9 848.49

10 969.37

C/C＇ 1397.8

D/D＇ 1380

E/E＇ 1158.48

F/F＇ 1302.49

G/G＇ 1383.67
H/H＇ 1135.88

I/I＇ 1306



Sizes II-15







Rear of Body















Measurement

position

Dimension

(mm)

1 621
2 687.1
3 910.1
4 976.8
5 1081.6
6 1103.9
7 1202
8 434.1
9 550

10 673.4
11 976.8

A/A＇

B/B＇

C/C＇

D



Structure III-16







Chapter 3  Structure

Body Parts









2

3

1

4

5

9

6

7

21

26

37

36

35

34

32

31

30

29

28

27

13

11

12

14

17

20

19

18

33

25

16

15

23

22

8

10

24



Structure III-17



Name and Materials of Parts

No.

Part name

High strength steel

1

Front door assembly (left)

*

2

Rear door assembly (left)

*

3

Side wall outer panel tier-1 assembly (left)

*

4

Front fender assembly (left)



5

Side wall front connecting plate assembly (left)

*

6

Side wall outer panel reinforcement plate assembly (left)

*

7

Pillar-C inner panel assembly (left)

*

8

C-pillar inner panel and wheel casing connecting plate

assembly (left)

*

9

Rear wheel casing (left)

*

10

Side wall front inner panel assembly (left)

*

11

Front bumper anti-collision beam assembly

*

12

Water tank support assembly

*

13

Front longitudinal beam (right)

*

14

Front longitudinal beam (left)

*

15

Front wall panel outer side crossbeam assembly

*

16

Front wall assembly

*

17

A-pillar lower inner panel assembly (left)

*

18

Doorsill assembly (right)

*

19

Front floor assembly

*

20

Doorsill assembly (left)

*

21

Rear longitudinal beam assembly (left)

*

22 4#

crossbeam

subassembly



*

23

Rear floor front crossbeam assembly

*

24

Rear longitudinal beam assembly (right)

*

25

Rear floor panel assembly

*

26

Rear plate assembly

*

27

A-pillar lower inner panel assembly (right)

*

28

Front fender assembly (right)



29

Engine hood system

*

30

Front top beam subassembly

*

31 Roof

1

st

 crossbeam

*

32 2#

top

beam



*

33 Middle

top

beam



*

34 Roof

*

35

Roof middle rear crossbeam

*

36

Roof rear crossbeam assembly

*

37 Liftgate

assembly







Pleacement of Panels IV-18







Chapter 4  Replacement of Panels

Front Bumper Anti-Collision Beam Assembly

Disassembly

























•

Due to lateral symmetry of the body, only the right view is given here.



Installation

























•

While installing new parts, install all parts at correct locations, in order to ensure that the sizes of all parts are
consistent with standard body after installation.

Two bolts

Two bolts

1. Water tank support assembly
2. Front bumper anti-collision beam assembly

Two bolts

Two bolts

1. Water tank support assembly
2. Front bumper anti-collision beam assembly



Pleacement of Panels IV-19

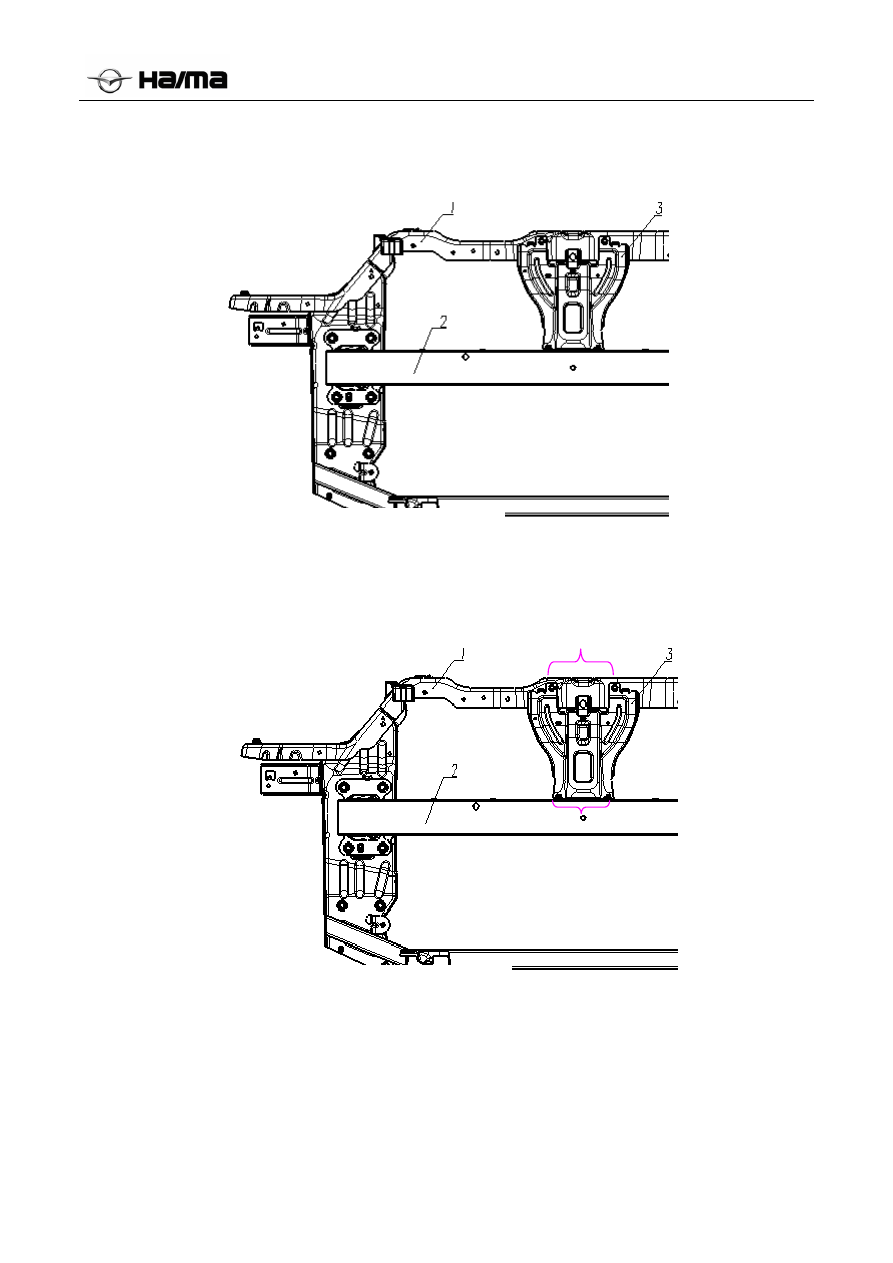

Engine hood lock bracket assembly

Disassembly

























Installation




























•

While installing new parts, install all parts at correct locations, in order to ensure that the sizes of all parts are
consistent with standard body after installation.

1. Water tank support assembly
2. Front bumper anti-collision beam assembly
3. Engine hood lock bracket assembly

Two bolts

Two bolts

Two bolts

Two bolts

1. Water tank support assembly
2. Front bumper anti-collision beam assembly
3. Engine hood lock bracket assembly



Pleacement of Panels IV-20

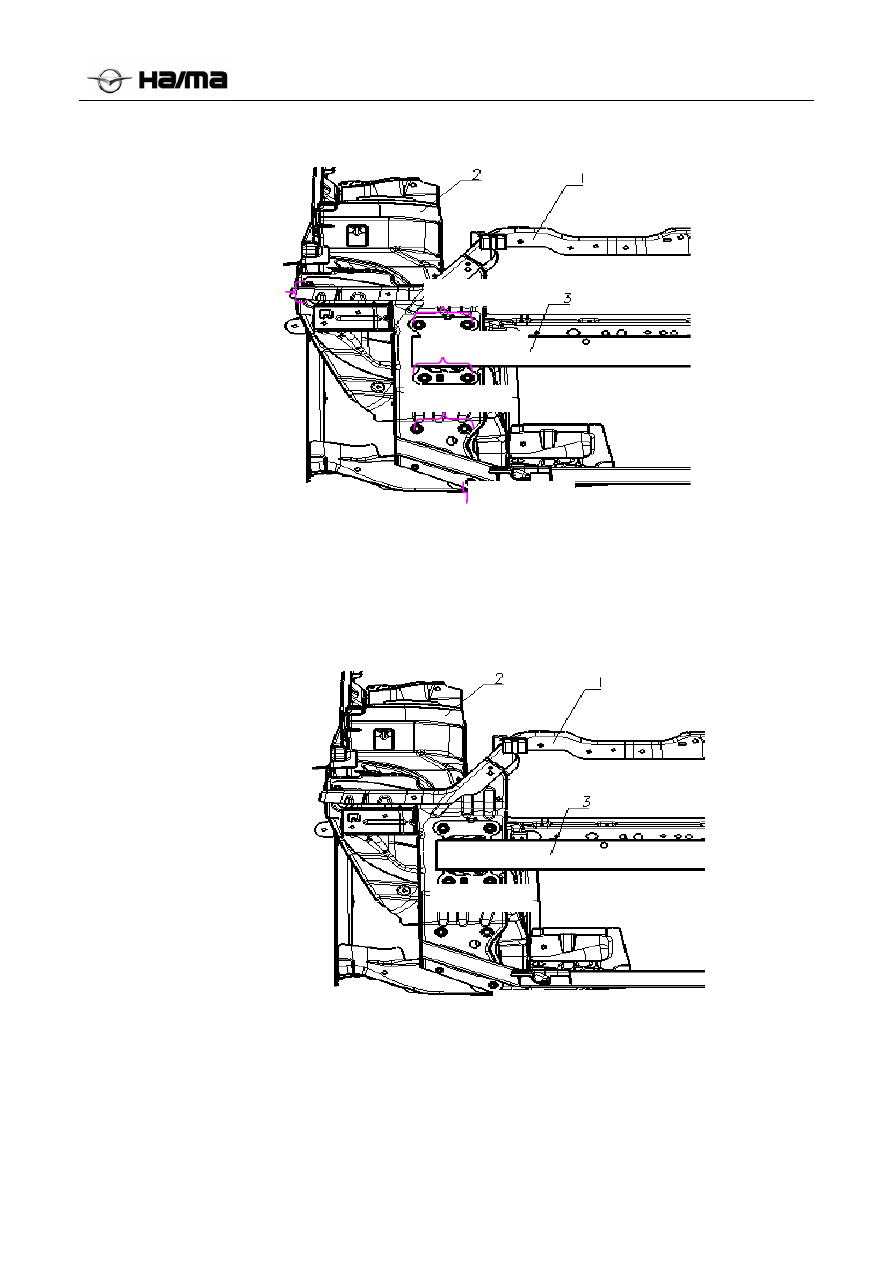

Water tank support assembly

Disassembly























•

Due to lateral symmetry of the body, only the right view is given here.



Installation
























•  While installing new parts, install all parts at correct locations, in order to ensure that the sizes

of all parts are consistent with standard body after installation.



Two bolts

Two bolts

Two bolts

Two bolts

One bolt

1. Water tank support assembly
2. Front longitudinal beam assembly (right)
3. Front bumper anti-collision beam assembly

Two bolts



Two bolts

1. Water tank support assembly
2. Front longitudinal beam assembly (right)
3. Front bumper anti-collision beam assembly

One bolt



Pleacement of Panels IV-21

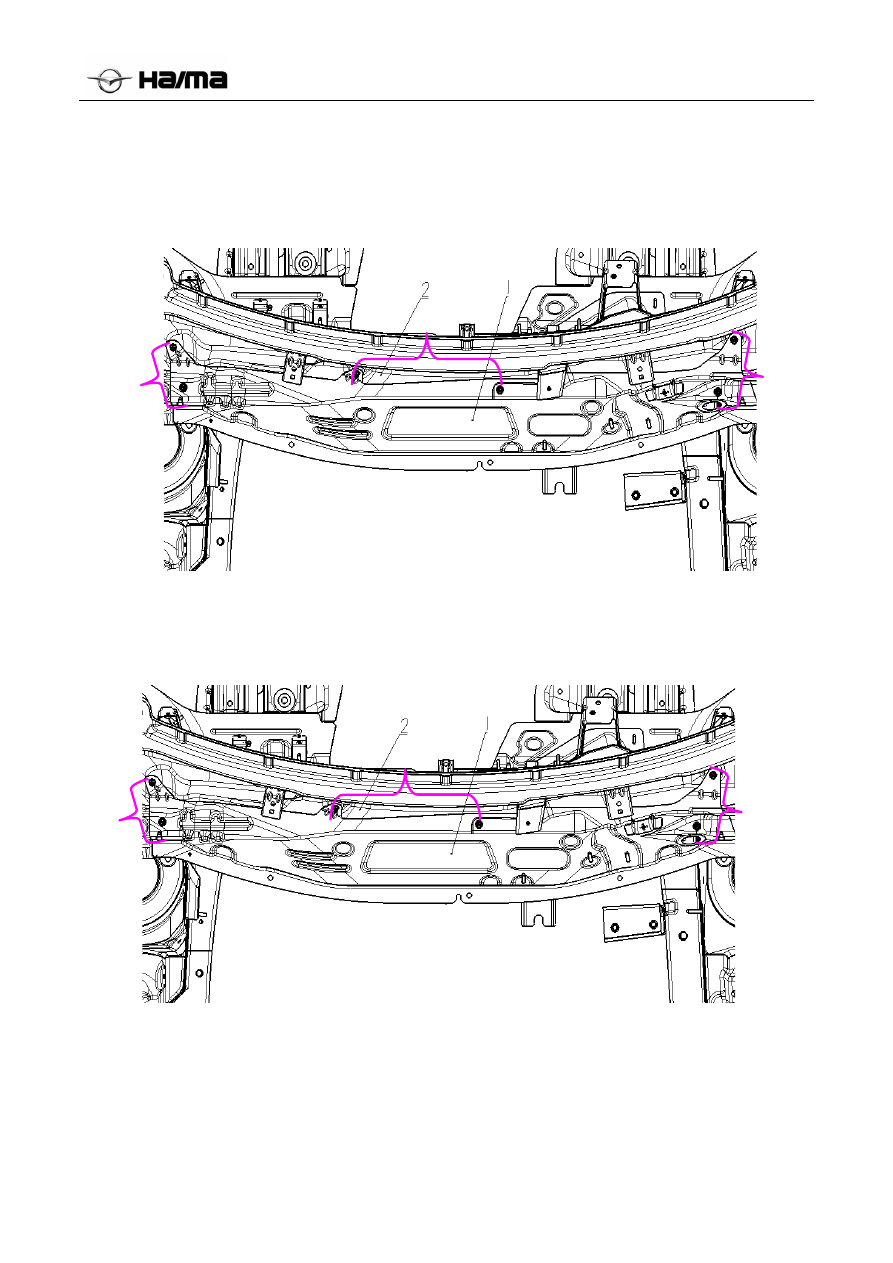

Ventilation Cover Plate Mounting Plate Installation Assembly

Disassembly































Installation


























•

While installing new parts, install all parts at correct locations, in order to ensure that the sizes of all parts are
consistent with standard body after installation.



Three
bolts

Three
bolts

Two
bolts

Three
bolts

Three
bolts

Two
bolts

1. Ventilation cover plate mounting plate installation assembly
2. Front wall assembly

1. Ventilation cover plate mounting plate installation assembly
2. Front wall assembly



Pleacement of Panels IV-22





Front wheel casing assembly

Disassembly















































6 welds

6 welds

9 welds

2

1

4 welds

3 welds

3 welds

8 welds



Pleacement of Panels IV-23





















                                                                                              1. Front wheel casing assembly (right)

                                                                                                            2. Front longitudinal beam subassembly (right)

                                                     3. A-pillar lower inner panel assembly (right)

                                                                                                            4. Front wall assembly




•

Due to lateral symmetry of the body, only the right view is given here.






Installation






























4 welds

3 welds

6 welds

6 welds

9 welds

2

1

4 welds

3 welds



Pleacement of Panels IV-24
















































1. Front wheel casing assembly (right)

2. Front longitudinal beam subassembly (right)

3. A-pillar lower inner panel assembly (right)

4. Front wall assembly








•

While installing new parts, install all parts at correct locations, in order to ensure that the sizes of all parts are
consistent with standard body after installation.



4 welds

3 welds

3 welds

8 welds



Pleacement of Panels IV-25





Front longitudinal beam assembly

Disassembly













•  Roughly shear as per the location shown in the figure to remove the damaged parts.



Rough cutting position

Internal cutting and
connecting positions



Rough cutting position

Internal cutting and
connecting positions



Pleacement of Panels IV-26







Installation





•

To cut and connect new panels, cut as per the location shown in the above figure and scrape the cutting and

connecting locations of new panels.

•

While installing new and used panels, place each part to correct location, in order to ensure that the sizes at

the connections are consistent with the body size diagram and standard sizes.

•

Trial assemble the beam fasteners and used panels and then adjust the inner side of front longitudinal beam.

•

Adjust and cut the outer side as per the location shown in the above figure and properly weld new parts. Pay

attention not to damage the outer sides of beam fasteners on the used parts.

•

Grind each connection on the inner and outer sides with a grinding wheel and then complete the surface

treatment.

•

The disassembly method is same for longitudinal beam assembly (left).

Rough cutting position

Internal cutting and
connecting positions

Rough cutting position

Internal cutting and
connecting positions
