Haima M3. A/C, Restraint System, Body Accessories, Electrical System. Manual - part 7



Electrical System 3D-8









Connector Diagram for Main Power Window

Switch (viewed from the wiring terminal)

Removal/Installation of Auxiliary Power
Window Switch

1.  Remove the negative cable of the battery.

2.  Disconnect the auxiliary power window

switch connector.

3.  Use a screwdriver to remove mounting screws.

4.  The installation is in reverse order of the

removal.



Removal/Installation of Electric Rearview
Mirror Switch

1.  Remove the negative cable of the battery.

2.  Disconnect the electric rearview mirror switch

connector.

3.  Use a screwdriver to remove mounting screws.

4.  The installation is in reverse order of the

removal.



Removal/Installation of Brake Lamp
Switch

1.  Remove the negative cable of the battery.

2.  Remove the brake lamp switch connector.

3.

Rotate the brake lamp switch
counterclockwise by 90° at the mounting
position and take the brake lamp switch out of
its mounting hole.

4.  The installation is in reverse order of the

removal.



Removal/Installation of Clutch Switch

1.  Remove the negative cable of the battery.

2.  Remove the clutch switch connector.

3.  Rotate the clutch switch counterclockwise by

90° at the mounting position and take the
clutch switch out of its mounting hole.

4.  The installation is in reverse order of the

removal.



Vehicle Lighting System

Headlamps

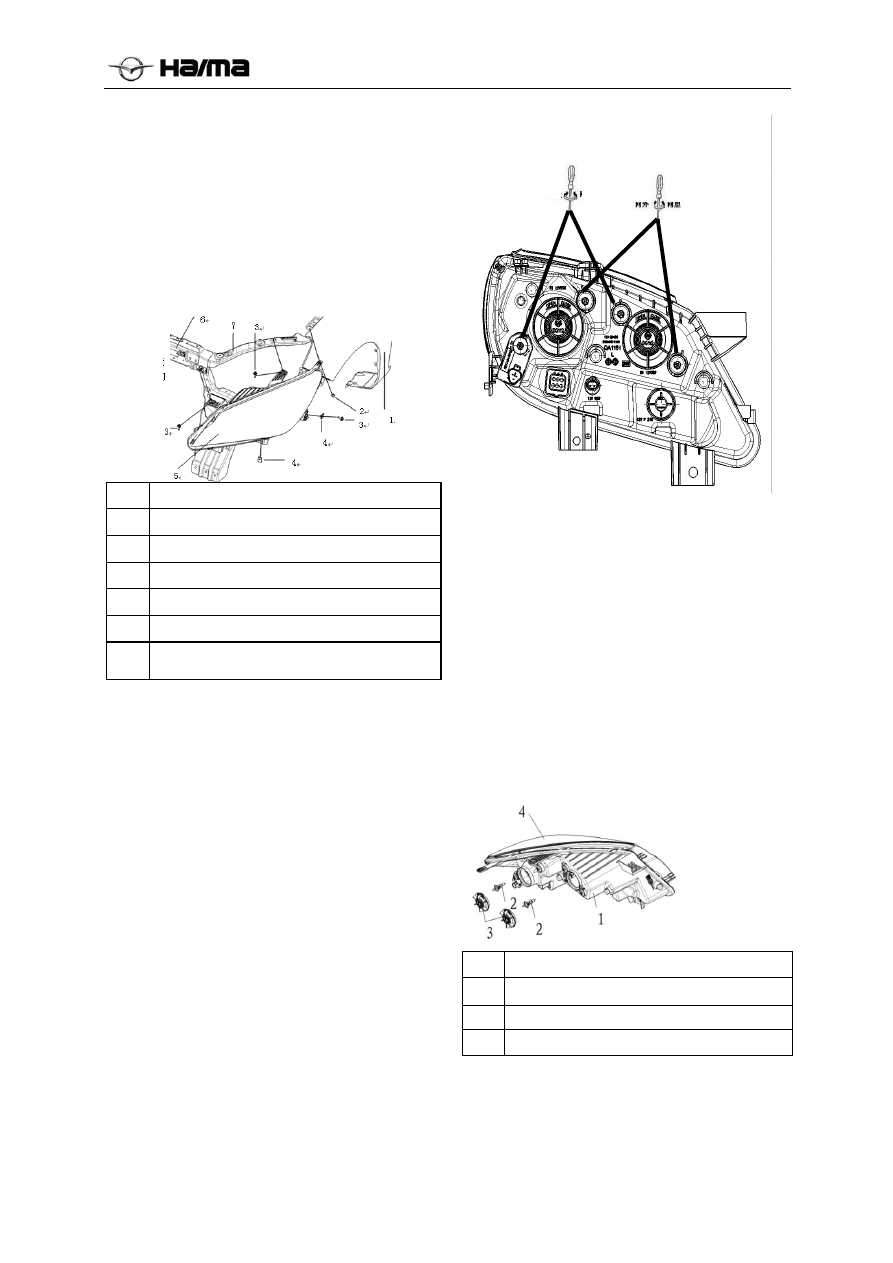

Removal/Installation of Front
Combination Lamp

1.  Remove the negative cable of the battery.

Lock bolt



Electrical System 3D-9





2.  Remove the front bumper.

3.  Remove the snap fastener, bolt and nut clamp

(2, 3 and 4).

4.  Take out the lamp to the 20cm and remove the

connector from the back of the lamp.

5.  The installation is in reverse order of the

removal.

6.  Adjust the headlamp focusing. (Refer to

Headlamp Focusing, Section T).



1 Fender

(left)

2  Plastic lamp clamp GJ21-68-885BL1

3 Bolt

HQ90786-0620

4  Nut clamp HQ9YB31-0603

5 Front

combination

lamp

6  Upper cross member, radiator frame

7

Upper cross member edge, radiator frame
(left)

Headlamp Focusing

1.  Adjust the tire pressure to the specified value.

2.  Park the unloaded vehicle on the flat road.

3.  Let one person sit on the driver seat.

4.  Park the vehicle vertically to the wall.

5.  Set the headlamps 3 m {10 ft} distant from

the wall.

6.  Remove the other headlamp’s connector when

adjusting one headlamp.

7.  Start the engine to charge the battery.

8.  As shown in the figure, rotate the adjusting

screw to adjust the headlamp (loosen and then
tighten).

Notice:If you tighten the screw and then loosen it,
the adjusting screw will get looser in vehicle
motion, resulting in inaccurate headlamp focusing.





Removal/Installation of High/Low Beam
Bulb

Notice: Halogen bulbs will generate a lot of heat in
use; if the lamp surface is dirty, the heat will
continue to accumulate so as to shorten the lamp
life. Hold the metal flange instead of the glass
when replacing the lamp.

1.  Remove the negative cable of the battery.

2.  Remove the high beam/low beam connector.

3.  Perform the removal in the order shown in the

table.

4.  The installation is in reverse order of the

removal.



1



Lamp body



2



Bulb (H1 bulb for both high and low beams

3



Rear cover



4



Front combination lamp



Removal/Installation of Front Turn Signal
Lamp

1.  Remove the negative cable of the battery and

open the engine compartment.

Upward

Downward

Outward  Inward



Electrical System 3D-10





2.  Perform the removal in the order shown in the

table.

3.  The installation is in reverse order of the

removal.



1



Lamp body



2



Bulb, front turn signal lamp



3



Bulb socket



Removal/Installation of Front Position
Lamp Bulb

1.  Open the engine compartment and remove the

negative cable of the battery.

2.  Perform the removal in the order shown in the

table.

3.  Perform the installation in reverse order of the

removal.



1



Lamp body



2



Bulb, front turn signal lamp



3



Bulb socket



Removal/Installation of Front Side Signal
Lamp

The front side signal lamp is located above the
outside rearview mirror. Please refer to the
disassembly method for the outside rearview
mirror.

Front Fog Lamps and Daytime
Running Lamps

Removal/Installation of Front Fog Lamps
and Daytime Running Lamps

1.  Disconnect the negative cable of the battery.

2.  Remove the front bumper.

3.  Remove the screw.

4.  Remove the front fog lamp.

5.  Perform the installation in reverse order of the

removal.



1



Screw (3)



2



Front fog lamp



3



Front bumper



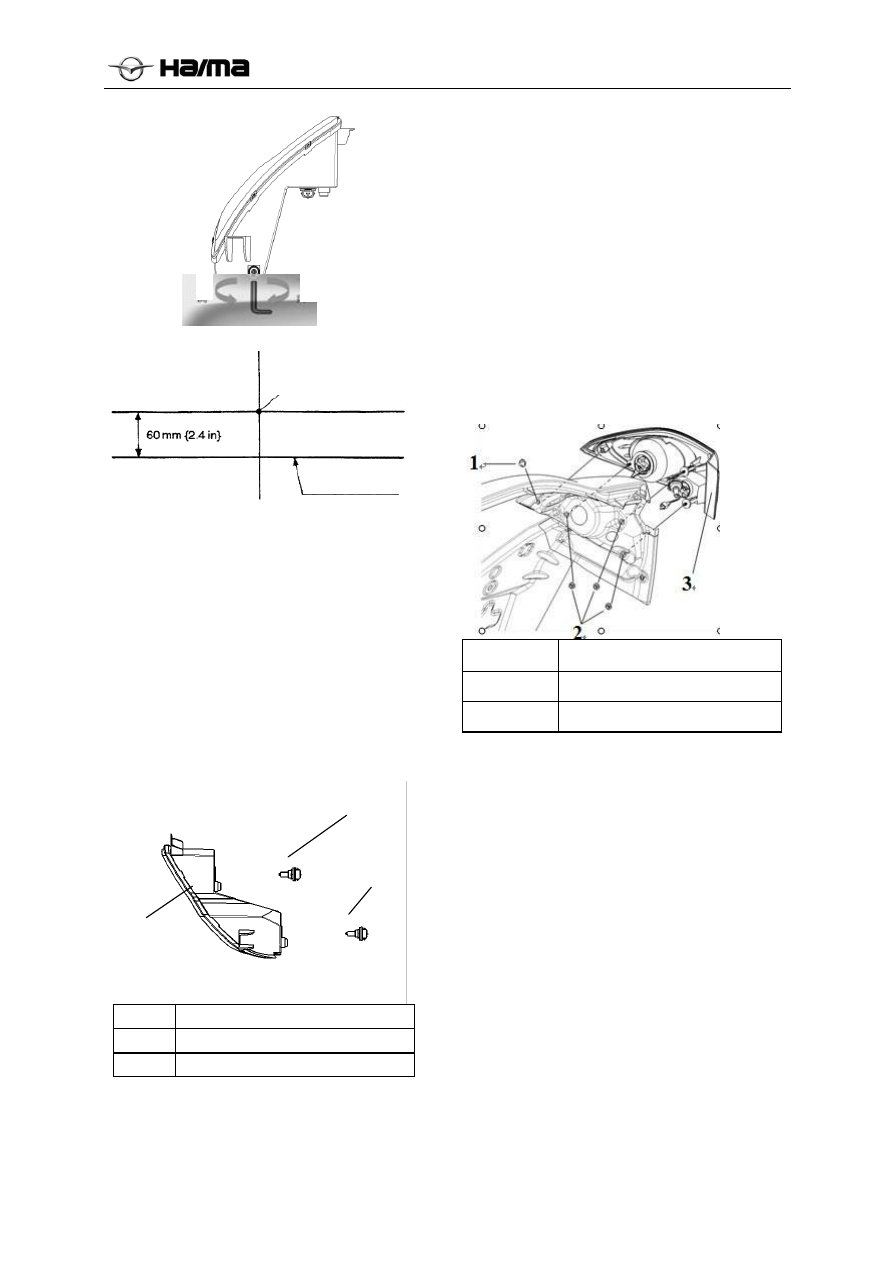

Front Fog Lamp Focusing

1.  Adjust the tire pressure to the specified value.

2.  Park the unloaded vehicle on the flat road.

3.  Let one person sit on the driver seat.

4.  Park the vehicle 3 m {10 ft}distant in front of

the white screen.



5.  Cover up the other fog lamp when adjusting

one.

6.  Start the engine to charge the battery.

7.  Turn on the front fog lamps.

8.  As shown in the figure, rotate the adjusting

bolt to adjust the bright area side line (loosen
and then tighten).

Notice:If you tighten the bolt and then loosen it,
the adjusting screw will get looser in vehicle
motion, resulting in inaccurate focusing of the
front fog lamps.







Electrical System 3D-11











Removal/Installation of Bulbs of Front
Fog Lamps and Daytime Running Lamps

1.  Remove the negative cable of the battery.

2.  Remove the front fog lamp trim cover.

3.  Remove 3 screws from the lamp body.

4. Unplug

the

bulb.

5.  Unscrew the bulb of the front fog lamp /

daytime running lamp (if equipped).

6.  Perform the installation in reverse order of the

removal.

7.  Adjust the front fog lamp switch.



1



Bulb (H8)



2



Bulb (H16)



3



Lamp body






Rear Combination Lamp

Maintenance/Installation of Rear
Combination Lamp

1.  Remove the negative cable of the battery.

2.  Remove the back trim plate of the trunk.

3.  Remove the side trim plates of the trunk.

4.  Remove the mounting nut from the rear

combination lamp.

5. Remove

the

connector.

6.  Remove the rear combination lamp.

7.  Perform the installation in reverse order of the

removal.







1



Plastic clip





2



Nut



3



Rear combination lamp



Notice:

1. The waterproof gasket of the rear

combination lamp can neither be replaced
with other model, nor be ignored in the
assembly, or else the leakage may be caused.

2.  Please install the nuts in the order of 1-2-3, or

else the protruding gap may be caused after
assembly.

3.  Don’t press the harness between the metal

plate and the lamp; otherwise, the harness
may be damaged easily resulting in bulb
failure and even fire hazard.

1

2

3



Down

Up

The left and right bolts
are the same.



Fog lamp center



Bright zone side line



Electrical System 3D-12







Maintenance/Installation of Bulbs

1.  Remove the rear combination lamp.

2.  Unscrew the bulb socket of the rear

combination lamp and take it out.

3.  Remove and replace the bulb.

4.  Perform the installation in reverse order of the

removal.





1 P21/5W

bulb

2 P21W

bulb

3 Connector



4 Lamp

body

Tail Trim Plate Lamp

Maintenance/Installation of Tail Trim
Plate Lamp

1.  Remove the negative cable of the battery.

2.  Remove the back trim plate of the trunk.

3.  Remove the mounting nut from the rear

combination lamp.

4. Remove

the

connector.

5.  Remove the rear combination lamp.

Perform the installation in reverse order of the
removal.





1 Nut

2 Cap

nut



3 Lamp

body

Notice:

1.  The waterproof sliver of the tail trim plate

lamp can neither be replaced with other model,
nor be ignored in the assembly, or else the
leakage may be caused.

2.  Don’t press the harness between the metal

plate and the lamp; otherwise, the harness
may be damaged easily resulting in bulb
failure and even fire hazard.

Removal/Installation of Tail Trim Plate
Lamp Bulb

1.  Remove the tail trim plate lamp.

2.  Unscrew the lamp socket of the rear

combination lamp and take it out.

3.  Remove and replace the bulb.

4. Perform the installation in reverse order of the

removal.



1 P21W

bulb

2 W16W

bulb

3 Lamp

socket

4 Lamp

body



Electrical System 3D-13





High-mounted Brake Lamp

Maintenance/Installation of High-
mounted Brake Lamp

1.  Remove the negative cable of the battery.

2.  Remove the back door inner trim plate.

3. Remove

the

connector.

4.  Remove the mounting nut of the high-

mounted brake lamp.

5.  Remove the high-mounted brake lamp.

6.  Perform the installation in reverse order of the

removal.



1

Cross recessed pan head tapping
screw

2

High-mounted brake lamp

3

Trim plate body, rear parcel shelf

Notice:

The high-mounted brake lamp is of LED source,
replace the lamp directly if it is broken.

License Plate Lamp

Removal/Installation of License Plate
Lamp

1.  Remove the negative cable of the battery.

2.  Use a straight screwdriver to  withstand the

clip of the license plate lamp and press it open.

3.  Remove the license plate lamp.

4. Remove

the

connector.

5.  Perform the installation in reverse order of the

removal. At this time, no screwdriver is
needed for pressing.











1

license plate lamp

2

License plate trim plate

Maintenance of License Plate Lamp:

This license plate lamp is of LED source, so please
replace the lamp integrally if it is damaged.

Reflex Reflector

The reflex reflector is installed on the rear bumper.
Stretch into from the bottom of the rear bumper to
remove the reflex reflector. It can be installed
directly

.





Interior Lamp

Removal/Installation of Interior Lamp

1.  Remove the negative cable of the battery.

2.  Use a straight screwdriver to pry out the front

ceiling lamp.



Electrical System 3D-14





3.  Remove the interior lamp.

4. Remove

the

connector.

5.  Perform the installation in reverse order of the

removal.





1 Reading

lamp

bracket

2

Front interior lamp assembly

Removal/Installation  of Interior Lamp
Bulb

This interior lamp is of LED source, so please
replace the lamp integrally if it is damaged.

Trunk Lamp

Removal/Installation of Trunk Lamp

1.  Disconnect the negative cable of the battery.

2.  Pry up the trunk lamp and remove it.

3.  Remove the connector and remove the trunk

lamp.

4.  Perform the installation in reverse order of the

removal.





1



Rear parcel shelf body





2



Trunk lamp



Removal/Installation of Trunk Lamp
Bulb

1.  Remove the trunk lamp.

2. Remove

the

bulb.

3.  Perform the installation in reverse order of the

removal.







1



Trunk lamp





2



C5W bulb



Door Lamp

Removal/Installation of Door Lamp

1.  Remove the negative cable of the battery.

2.  Remove the front door trim plate body.

3. Remove

the

connector.

4.  Push the door lamp by force to one end

against the back of the front door trim plate
body and at the same time push it outward.

5.  Perform the installation in reverse order of the

removal.



1

Front door trim plate body

2 Door

lamp

Removal/Installation of Door Lamp Bulb

1.  Remove the door lamp.

2.  Remove the door lamp bulb.

3.  Perform the installation in reverse order of the

removal.





1 Door

lamp

1

2



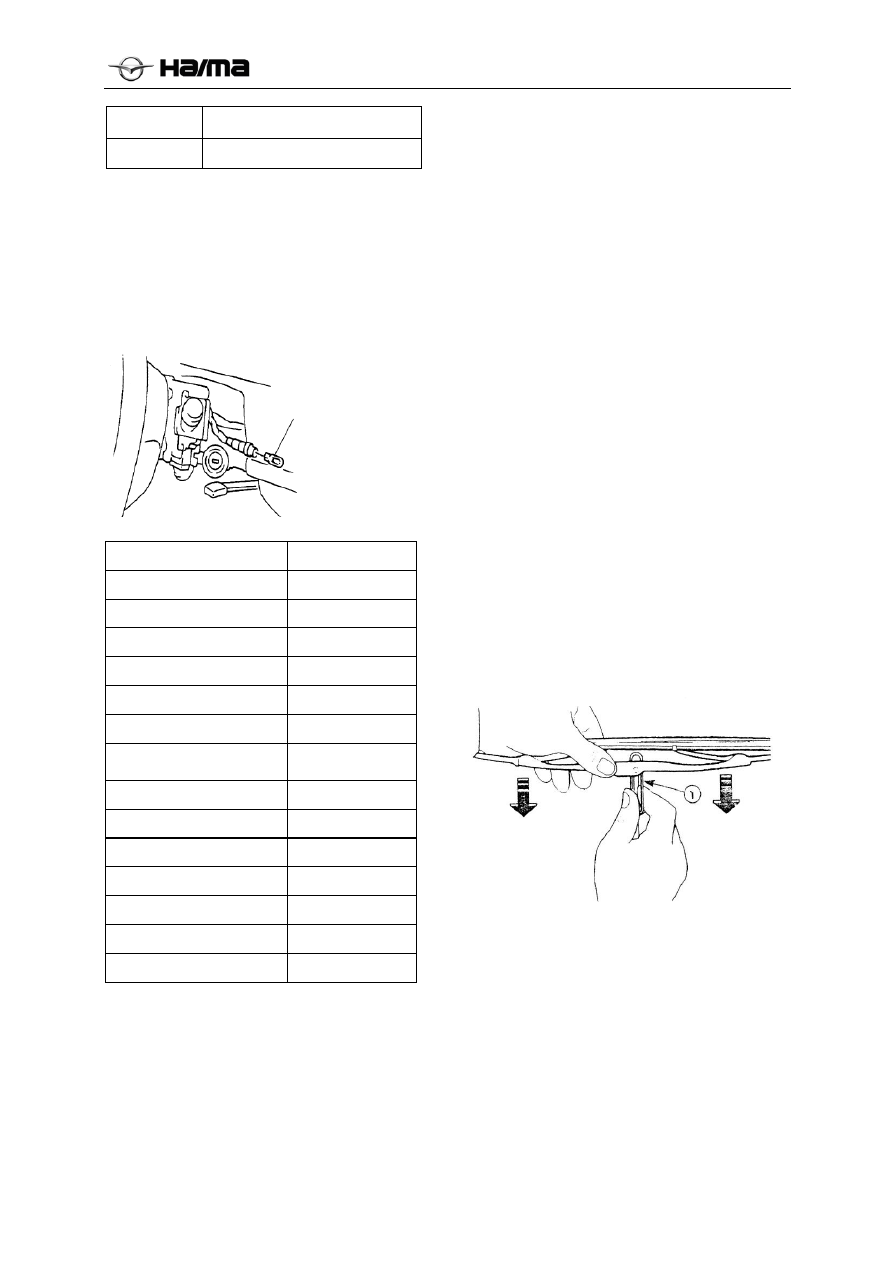

Electrical System 3D-15





2 W5W

bulb

3 Lamp

socket

Removal/Installation of Ignition Switch
Lamp Bulb

1.  Disconnect the negative cable of the battery.

2.  Remove the steering column cover plate.

3.  Remove the ignition switch lamp bulb .

4.  The installation is in reverse order of the

removal.





Bulb



Bulb Specification

Front fog lamp



H8 35W



Front position lamp



W5W



Headlamp (low beam)



H1  55W



Headlamp (high beam)



H1  55W



Front turn signal lamp



WY21W



Side turn signal lamp



W5W



Brake lamp / rear position
lamp



P21/5W



Reverse lamp



W16W



Rear turn signal lamp



PY21W



Rear fog lamp



P21W



High-mounted brake lamp



LED



Interior lamp



LED



Trunk lamp



C5W



License plate lamp



LED



Bulb Specification List

Wipers and Washers

1. Wiper system

The wiper system consists of the motor, the
linkage and the wiper arm.

Wiper system can be used when the ignition switch
is turned to ON position.

The wiper control lever is integrated in the
combination switch, for controlling the wiper and
the washer. There are four positions: OFF－stop,
INT－intermittent (auto) wiping, HI－high speed
wiping and O－low speed wiping.

Push or pull the control lever to select the desired
position.

Pull up the control lever, so the washing liquid can
be sprayed. When the wiper control lever is located
at OFF or INT position, the wiper still can operate,
unless the control lever is released.

2. Washer

system

The washer system consists of the water reservoir,
the motor, the injection nozzle and the water pipe.

The washer reservoir is installed in the engine
compartment. The washer motor installed on the
water reservoir shall supply water via the water
pipes to the nozzles installed on the engine hood.
The washer and the wiper share the same control
lever, which is integrated in the combination
switch.

Removal/Installation of Wiper Blade

1.  Pull down the wiper blade via pushing the

wiper blade clamp.

2.  Perform the installation in reverse order of the

removal.



Removal/Installation for Wiper Arm

1.  Remove the wiper arm cover ①

2. Remove

the

nut

②



3.  Remove the front wiper arm ③

4. Wiper

blade

5.  The installation is in reverse order of the

removal.

6.  Adjust the wiper arm and the wiper blade.

Ignition switch lamp bulb

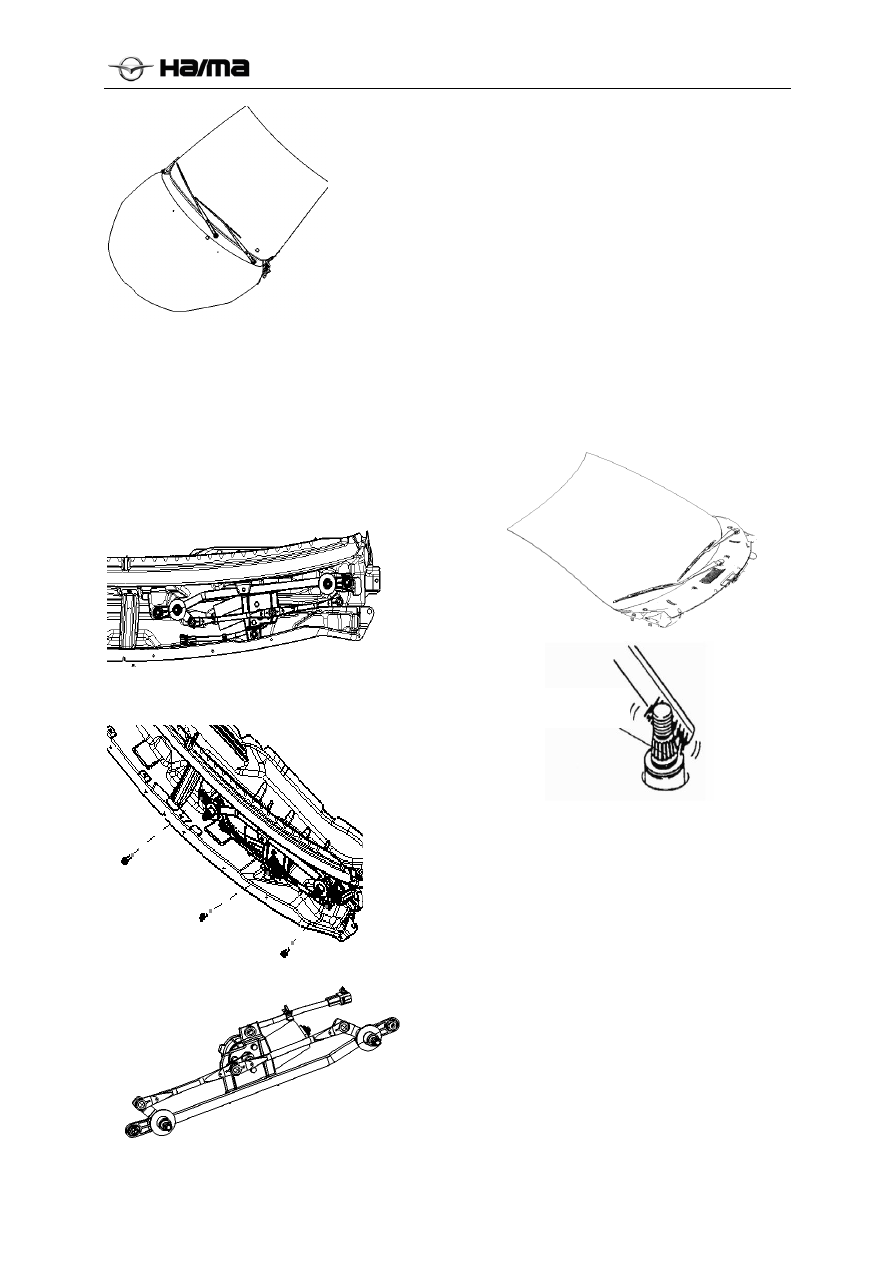

Electrical System 3D-16







Installation instruction:

Use a brush to clean the wiper arm connecting
shaft prior to the installation.

Adjusting the wiper arm and the wiper blade:

1.   Operate the wiper motor to make the wiper

stop at the start position.

2.  Adjust the wiper arm, as shown in the figure

below.







Removal/Installation of Wiper Motor

1.  Disconnect the negative cable of the battery.

2.  Remove the wiper arm and the wiper blade

(Refer to the “Wiper Arm” and “Wiper Blade”
sections).

3.  Remove the front wall grille.

4.  Remove the fixing bolt from the wiper

linkage assembly.

  Remove the connector ①

  Remove the bolt ②

  Remove the motor ③

5.  Remove the wiper motor linkage assembly.

6.  The installation is in reverse order of the

removal. (installation order: 5-4-3-2-1).





Notice: The wiper motor and the linkage are fixed,
so please don’t separate the motor from the wiper
linkage.

Removal/Installation of Washer Reservoir

1.  Disconnect the negative cable of the battery.

2.  Remove the pipe A from the reservoir.

Windshield wiper
connecting shaft



Electrical System 3D-17







3.  Remove the right front fender.

4.  Remove the fixing bolt from the water inlet of

the washer reservoir.





5.  Remove the washer reservoir.

  Drain the washing liquid.

  Disconnect the pipe.

  Disconnect the connector.

  Remove the screw ①.

  Remove the washer reservoir ②.

6.  Perform the installation in reverse order of the

removal.



Removal/Installation of Washer Motor

1.  Disconnect the negative cable of the battery.

2.  Remove the washer reservoir. Refer to the

“Washer Reservoir” section.

3.  Drain the washing liquid.

4.  Remove the washer motor from the washer

reservoir.

5.  Perform the installation in reverse order of the

removal.



Removal/Installation of Washer Nozzle

1.  Open the engine hood.

2.  Remove the washer pipe from the front

washer nozzle.

3.  Remove the front washer nozzle.

4.  Perform the installation in reverse order of the

removal.





Cleaning the nozzle

Insert the needle or similar tool into the washer
nozzle, pull and push it to clean the nozzle. If it is
blocked again, remove the nozzle from the pipe.

Washer nozzle



Electrical System 3D-18





Ensure there is enough washing liquid and turn on
the washer switch to flush the inside of the pipe.

Removal/Installation of Washer Pipe

1.  Open the engine hood.

2.  Remove the washer pipe from the washer

nozzle.

3.  Remove the right front wheel cover plate.

4.  Disconnect the washer pipe from the washer.

5.  Remove the washer pipe.

6.  Perform the installation in reverse order of the

removal.



Removal/Installation of Combination
Instrument

1.  Disconnect the negative cable of the battery.

2.  Remove the combination instrument mask.

3.  Remove the screw ①.

4.  Disconnect the connector ②.

5.  Remove the combination instrument ③.

6.  The installation is in reverse order of the

removal.



Removal/Installation of Combination
Instrument



1.  Disconnect the negative cable of the battery.

2.  Remove the combination instrument mask.

3.  Remove the screw ①.

4.  Disconnect the connector ②.

5.  Remove the combination instrument ③.

6.  The installation is in reverse order of the

removal.

Speedometer

1.  Apply the speed detector.

2.  Adjust the tire pressure to the specified value.

3.  When using the speed detector, please ensure

the indication of the speedometer is within the
following permissible range:



Indication of Speed Detector

(Km/h)



Permissible Range

(Km/h)





40



40－48





80



80－92





120



120－136



4.  Ensure the speedometer pointer fluctuates

within the permissible range (3.0Km/h). If the
speedometer pointer does not move or the
indication exceeds the permissible range,
check the ABS control module / ESP control
module and relevant harness. If they are
normal, replace the combination instrument.

Tachometer

1.  Apply the static speed tester.



Electrical System 3D-19





2.  Ensure the indication of the static speed tester

is within the following permissible range:



Indication of Speed Tester

(rpm)



Permissible Range

(rpm)



1,000



900－1,100





2,000



1850－2,150





3,000



2,850－3,150





4,000



3,800－4,200





5,000



4,750－5,250





6,000



5,700－6,300



3.  If the static speed tester pointer does not

move or the indication exceeds the
permissible range, check the engines peed
signal and relevant harness. If they are normal,
replace the combination instrument.



Electrical System 3D-20





Combination Instrument

The combination instrument, consisting of the speedometer, the tachometer, the odometer,
the trip odometer, the coolant temperature sensor, the fuel level gauge, the trip computer
(optional) and various indicator lamps, is used for providing various information about
running.



Name Icon

Description

Engine tachometer



Indicating the engine speed, in unit of: x1000r/min.

Coolant temperature

gauge



Indicating the engine temperature. The temperature is normal when its
pointer is located in the middle. When it is located within the red zone,
please stop the vehicle to let the engine cool down.

Fuel level gauge



Indicating the fuel tank level. When the fuel level is too low, the warning
lamp comes on; when the pointer is approaching to C, add fuel as soon as
possible.

Trip computer



The fuel consumption and the distance per charge

Speedometer



Indicating the instantaneous speed of the vehicle, in km/h.

Odometer

Indicating

the

total

mileage and the trip mileage.

Instrument adjustment

lever



It can be adopted to reset the trip mileage and adjust the instrument
backlight.

Left turn signal

indicator lamp



When the left turn signal lamps are turned on, this indicator lamp flickers
at the same time. When the hazard warning lamp switch is pressed, both
left and right turn signal lamps flicker.

Right turn signal

indicator lamp



When the right turn signal lamps are turned on, this indicator lamp flickers
at the same time. When the hazard warning lamp switch is pressed, both
left and right turn signal lamps flicker.

ABS system warning

lamp



Indicating the ABS system fault

Parking brake

warning lamp



This lamp comes on: ① when the parking brake handle is applied or
incompletely released; or ② when the brake fluid level is low; or ③ when
the ABS warning lamp comes on, indicating there is EBD system fault.

Burglar alarm lamp

This lamp flickers to indicate the vehicle burglar system is operating.

Front fog lamp

indicator lamp





This indicator lamp comes on when the front fog lamps are turned on.

Rear fog lamp

indicator lamp



This indicator lamp comes on when the rear fog lamps are turned on.

Fuel level warning

lamp



This warning lamp comes on when the fuel in the tank is nearly exhausted.
Add fuel as soon as possible.

Door open warning

lamp



This lamp comes on when any of the doors is open.

Airbag warning lamp



If this warning lamp comes on in engine operation, it is indicated there is
fault in the airbag system.

High beam indicator

lamp



This indicator lamp comes on when the high beams are turned on.

Engine exhaust fault

lamp



If this warning lamp comes on in engine operation, it is indicated there is
fault in the exhaust system.

Engine fault lamp



If this warning lamp comes on in engine operation, it is indicated there is
engine fault.

Oil pressure warning

lamp

  This warning lamp comes on indicating the low oil pressure.



Electrical System 3D-21







Battery charging

warning lamp



This indicator lamp comes on when the battery cannot be normally
charged.

Coolant temperature

warning indicator



Indicating the engine temperature. When the coolant temperature warning
lamp comes on, please stop the vehicle to let the engine cool down.

ESP status indicator

lamp



With the ESP ON, this indicator lamp won’t come on if there is no ESP
system fault; this indicator lamp comes on if there is any fault.

ESP OFF indicator

lamp



This indicator lamp comes on when the ESP is off; it goes out after the ESP
is turned on.

Transmission fault

indicator lamp



This indicator lamp comes on when there is transmission fault.

Small lamp signal

indicator



This indicator lamp comes on when the switch is turned to the small lamp
signal.

Seat belt unfastened

warning lamp



This warning lamp comes on when the seat belt is unfastened.

Warning tone



(1) Door open warning
When any of the doors is open, this indicator lamp comes on; when any of
the doors is open at the vehicle running speed over 10km/h, this indicator
lamp comes on with buzzing. After the door is closed, the warning is
cleared and the indicator lamp goes out.
(2) Seat belt unfastened warning
When you drive the vehicle at the speed between 0-25km/h with the seat
belt unfastened, the warning symbol is always on without any buzzing.
When you drive the vehicle at the speed over 25km/h with the seat belt
unfastened, the buzzing starts with the frequency same as the flickering
frequency of the indicator lamp. When the key is located at OFF position
or after the seat belt is properly fastened, the buzzing stops and the warning
symbol goes out.
(3) Small lamp ON warning
With the key located at OFF position, when the small lamp is not turned off
and the left front door is open, the buzzer alarms continuously. After the
left front door is closed or the small lamp is turned off or the ignition key is
turned on, the buzzing stops immediately.
(4) Key-in-ignition warning
With the key located at OFF position, the buzzer alarms continuously when
the left front door is open. After the left front door is closed or the key is
removed or the ignition key is turned on, the buzzing stops immediately.
(5) Hand brake unreleased warning tone
With ignition key located at ON position and the hand brake unreleased,
the buzzer alarms when the vehicle speed is over 0km/h. After the hand
brake is released or the vehicle speed is 0, the buzzing stops immediately.
(6) Turn signal tone
When the left or right turn signal lamps or the hazard warning lamps are
effective, the turn signal tone generates; if it occurs in other conditions,
stop it immediately.
(7) Audible alarm priority
With the key located at ON position: when the warning conditions (1), (2),
(5) and (6) exist simultaneously, the warning priority is: (5) > (1) > (2)
>(6);
With the key located at OFF position: when the warning conditions (3), (4)
and (6) exist simultaneously, the warning priority is: (6)> (4) > (3).







Electrical System 3D-22





Removal/Installation of Audio
Assembly

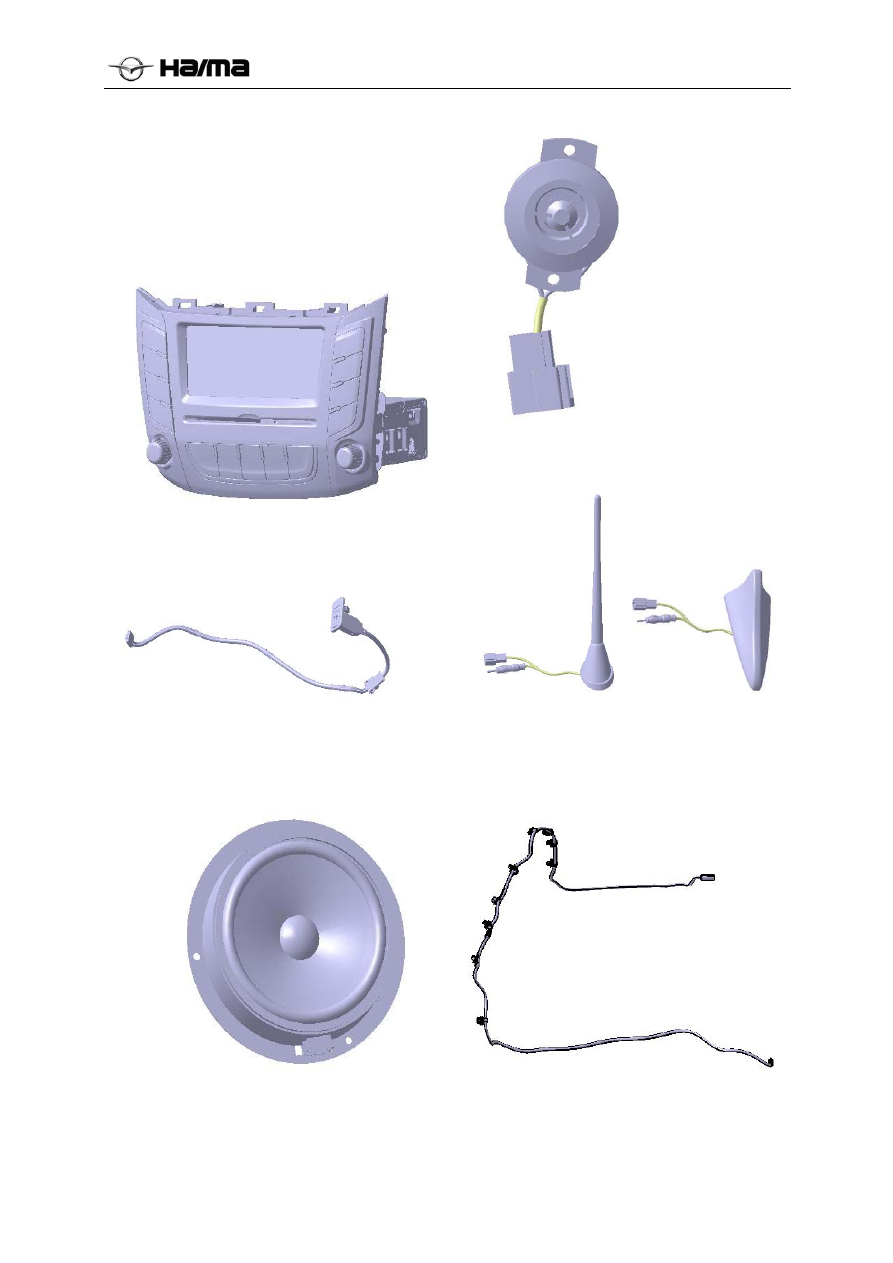

Audio system components

1.  Radio and CD player assembly





2.  USB data line







3.  Door speaker assembly













4. Tweeter

assembly







5. Antenna



Short rod antenna



Shark fin antenna



6. Antenna

feeder







Electrical System 3D-23





Diagnostic Information and Procedure

Audio system



Fault Possible

Cause

Troubleshooting

Method

Poor grounding

Replace or repair the
ground wire.

Radio fault

Replace the radio.

Radio failure

Blown fuse

Replace the fuse.

Obstacles existed in the CD bin

Take out the obstacles/

Abnormal
operation of the CD
player

CD player movement fault

Replace the CD player.

FM failure, with
normal AM and
playback

Radio fault

Replace the radio.

Imperfectly received signal (use a test antenna to
test the AM reception)

Replace the radio.

AM failure, with
normal FM and
playback

Well received signal (use a test antenna to test the
AM reception)

Replace the antenna and
feeder.

A door speaker damaged or loosened

Check the speaker and
its installation.

The circuit between the door speaker and the radio
player open or short

Repair the circuit.

Poor contact between the door speaker connector
and the radio player connector

Plug the connector
securely.

Door speaker fault

Replace the speaker.

Door speaker
distortion or failure

Radio fault

Replace the radio.

 The tweeter damaged or loosened

Check the speaker and
its installation.

The circuit between the tweeter and the radio player
open or short

Repair the circuit.

Poor contact between the tweeter connector and the
radio player connector

Plug the connector
securely.

Tweeter fault

Replace the speaker.

Tweeter distortion
or failure

Radio fault

Replace the radio.
