Lancia VOYAGER. Service Manual - part 12

CUSTOMER-
PROGRAMMABLE
FEATURES (SYSTEM
SETUP)

Personal Settings allows you to set
and recall features when the transmis-
sion is in PARK. If the transmission is
out of PARK or the vehicle begins
moving, a warning message SYSTEM
SETUP

NOT

AVAILABLE

VE-

HICLE NOT IN PARK displays when
you try to select “System Setup” from
the main menu.

Press and release the UP or DOWN
button until "System Setup" is high-
lighted in the main menu of the EVIC.
Then press the SELECT button to
enter the System Setup sub-menu.
Press and release the UP or DOWN
button to select a feature form the
following choices:

Language

When in this display you may select
one of five languages for all display
nomenclature, including the trip
functions and the navigation system

(for versions/markets, where pro-
vided). Press the UP or DOWN button
while in this display and scroll
through the language choices. Press
the SELECT button to select English,
Spanish (Español), French (Fran-
çais), etc. Then, as you continue, the
information will display in the se-
lected language.

Nav–Turn By Turn (for
versions/markets, where
provided)

When this feature is selected, the
navigation system utilizes voice com-
mands, guiding through the drive
route, mile by mile, turn-by-turn un-
til the final destination is reached. To
make your selection, press and release
the SELECT button until a check-
mark appears next to the feature
showing the system has been acti-
vated or the check-mark is removed
showing the system has been deacti-
vated.

Enable/Disable the Rear Park
Assist System (for versions/
markets, where provided)

The Rear Park Assist system will scan
for objects behind the vehicle when
the transmission is in the REVERSE
position and the vehicle speed is less
than 18 km/h. The system can be
enabled with Sound Only, Sound and
Display, or turned OFF through the
EVIC. To make your selection, press
and release the SELECT button until
a check-mark appears next to the fea-
ture showing the system has been ac-
tivated or the check-mark is removed
showing the system has been deacti-
vated. Refer to “Rear Park Assist Sys-
tem” in “Understanding The Features
Of Your Vehicle” for system function
and operating information.

Auto Unlock Doors

When ON is selected, all doors will
unlock when the vehicle is stopped
and the transmission is in the PARK
or NEUTRAL position and the driv-
er's door is opened. To make your

189

selection, press and release the SE-
LECT button until a check-mark ap-
pears next to the feature showing the
system has been activated or the
check-mark is removed showing the
system has been deactivated.

Remote Unlock Sequence

When Driver Door 1st Press is se-
lected, only the driver's door will un-
lock on the first press of the Remote
Keyless Entry (RKE) transmitter UN-
LOCK button. When Driver Door 1st
Press is selected, you must press the
RKE transmitter UNLOCK button
twice, to unlock the passenger's
doors. When All Doors 1st Press is
selected, all of the doors will unlock
on the first press of the RKE transmit-
ter UNLOCK button. To make your
selection, press and release the SE-
LECT button until a check-mark ap-
pears next to the feature showing the
system has been activated or the
check-mark is removed showing the
system has been deactivated.

RKE Linked To Memory (for
versions/markets, where
provided)

When this feature is selected the
memory seat, mirror, and radio set-
tings will return to the memory set
position when the RKE transmitter
UNLOCK button is pressed. If this
feature is not selected then the
memory seat, mirror, and radio set-
tings can only return to the memory
set position using the door mounted
switch. To make your selection, press
and release the SELECT button until
a check-mark appears next to the fea-
ture showing the system has been ac-
tivated or the check-mark is removed
showing the system has been deacti-
vated.

Flash Lamps with Lock

When ON is selected, the front and
rear turn signals will flash when the
doors are locked or unlocked with the
RKE transmitter. This feature may be
selected with or without the sound
horn on lock feature selected. To
make your selection, press and release

the SELECT button until a check-
mark appears next to the feature
showing the system has been acti-
vated or the check-mark is removed
showing the system has been deacti-
vated.

Automatic High Beams (for
versions/markets, where
provided)

When this feature is selected, the high
beam headlights will deactivate auto-
matically under certain conditions. To
make your selection, press and release
the SELECT button until a check-
mark appears next to the feature
showing the system has been acti-
vated or the check-mark is removed
showing the system has been deacti-
vated. Refer to “SmartBeam™” in
“Understanding The Features Of
Your Vehicle” for further information.

Headlamp Off Delay

When this feature is selected, the
driver can choose to have the head-
lights remain on for 0, 30, 60, or 90
seconds when exiting the vehicle. To
make your selection, scroll up or
down until the preferred setting is

190

highlighted, then press and release the
SELECT button until a check-mark
appears next to the setting, showing
that the setting has been selected.

Headlamps with Wipers
(Available with Auto Headlights
Only) (for versions/markets,
where provided)

When ON is selected, and the head-
light switch is in the AUTO position,
the headlights will turn on approxi-
mately 10 seconds after the wipers are
turned on. The headlights will also
turn off when the wipers are turned
off if they were turned on by this
feature. To make your selection, press
and release the SELECT button until
a check-mark appears next to the set-
ting, showing that the setting has been
selected.

NOTE: Turning the headlights on
during the daytime causes the in-
strument panel lights to dim. To
increase the brightness, refer to
“Lights” in “Understanding The
Features Of Your Vehicle.”

Intermittent Wiper Options (for
versions/markets, where
provided)

When this feature is selected, the
driver can choose to have the stan-
dard intermittent wiper operation or
rain sensing auto wiper operation that
senses moisture on the windshield and
automatically activates the wipers. To
make your selection, scroll up or
down until the preferred setting is
highlighted, then press and release the
SELECT button until a check-mark
appears next to the setting showing
that the setting has been selected.

Key-Off Power Delay

When this feature is selected, the
power

window

switches,

radio,

Uconnect®

phone

(for

versions/

markets, where provided), DVD video
system (for versions/markets, where
provided),

power

sunroof

(for

versions/markets, where provided),
and power outlets will remain active
for up to 10 minutes after the ignition
switch is turned OFF. Opening either
front vehicle door will cancel this fea-
ture. To make your selection, scroll up

or down until the preferred setting is
highlighted, then press and release the
SELECT button until a check-mark
appears next to the setting, showing
that the setting has been selected.

Illuminated Approach

When this feature is selected, the
headlights will activate and remain on
for up to 90 seconds when the doors
are unlocked with the RKE transmit-
ter. To make your selection, scroll up
or down until the preferred setting is
highlighted, then press and release the
SELECT button until a check-mark
appears next to the setting, showing
that the setting has been selected.

Flashers with Sliding Door (for
versions/markets, where
provided)

When this feature is selected the sig-
nal lamps activate when power or
manual sliding doors are in operation,
signaling other drivers that someone
may be exiting or entering the vehicle.
To make your selection, press and re-
lease the SELECT button until a

191

check-mark appears next to the fea-
ture showing the system has been ac-
tivated or the check-mark is removed
showing the system has been deacti-
vated.

Keyless Enter-N-Go™ (Passive
Entry) (for versions/markets,
where provided)

This feature allows you to lock and
unlock the vehicle’s door(s) without
having to press the RKE transmitter
lock or unlock buttons. To make your
selection, press and release the SE-
LECT button until a check-mark ap-
pears next to the feature showing the
system has been activated or the
check-mark is removed showing the
system has been deactivated. Refer to
“Keyless Enter-N-Go™” in “Things
To Know Before Starting Your Ve-
hicle”.

Easy Exit Seat (for versions/
markets, where provided)

This

feature

provides

automatic

driver seat positioning to enhance
driver mobility when entering and ex-
iting the vehicle. To make your selec-
tion, press and release the SELECT

button until a check-mark appears
next to the feature showing the system
has been activated or the check-mark
is removed showing the system has
been deactivated.

NOTE: The seat will return to the
memorized seat location (if Recall
Memory with Remote Key Unlock is
set to ON) when the RKE transmitter
is used to unlock the door. Refer to
“Driver Memory Seat” in “Under-
standing The Features Of Your Ve-
hicle” for further information.

Tilt Mirror In Reverse (for
versions/markets, where
provided)

When this feature is selected and the
vehicle is placed in a reverse gear, the
driver's side mirror will tilt downward
to allow the driver to see into the pre-
vious blind spot and avoid objects in
close proximity to the rear of the ve-
hicle. To make your selection, press
and release the SELECT button until a
check-mark appears next to the feature
showing the system has been activated
or the check-mark is removed showing
the system has been deactivated.

Blind Spot Alert (for
versions/markets, where
provided)

There are three selections when oper-
ating Blind Spot Alert (“Blind Spot
Alert Lights”, “Blind Spot Alert
Lights/CHM”, “Blind Spot Alert
Off”). The Blind Spot Alert feature
can be activated in “Blind Spot Alert
Lights” mode, when this mode is se-
lected the Blind Spot Monitor (BSM)
system is activated and will only show
a visual alert in the outside mirrors.
The Blind Spot Alert feature can be
activated in “Blind Spot Alert Lights/
CHM” mode, in this mode the Blind
Spot Monitor (BSM) will show a vi-
sual alert in the outside mirrors as
well as an audible alert when the turn
signal is on. When “Blind Spot Alert
Off” is selected the Blind Spot Moni-
tor (BSM) system is deactivated.

To make your selection, press and re-
lease the SELECT button until a
check-mark appears next to the fea-
ture showing the system has been ac-
tivated or the check-mark is removed
showing the system has been deacti-
vated.

192

NOTE: If your vehicle has experi-
enced any damage in the area
where the sensor is located, even if
the fascia is not damaged, the sen-
sor may have become misaligned.
Take your vehicle to an authorized
dealer to verify sensor alignment.
Having a sensor that is misaligned
will result in the BSM not operat-
ing to specification.

Calibrate Compass (for
versions/markets, where
provided)

Refer to “Compass Display” for more
information.

Compass Variance (for
versions/markets, where
provided)

Refer to “Compass Display” for more
information.

Turn Menu Off

Press and release SELECT to turn the
menu off.

SOUND SYSTEMS

Refer to your Sound Systems Booklet.

NAVIGATION SYSTEM
(for versions/markets,
where provided)

Refer to your Uconnect® User Manual.

iPod®/USB/MP3
CONTROL (for
versions/markets, where
equipped)

NOTE: This section is for sales
code RES and REQ/REL/RET ra-
dios only with Uconnect®. For
sales code RBZ/RHB, RHR, RHP,
RHW or RB2 touch-screen radio
iPod®/USB/MP3 control feature,
refer to the separate RBZ/RHB,
RHR, RHP, RHW or RB2 User's
Manual. iPod®/USB/MP3 control
is available only for versions/
markets, where provided with
these radios.

This feature allows an iPod® or exter-
nal USB device to be plugged into the
USB port, located in the glove com-
partment.

iPod® control supports Mini, 4G,
Photo, Nano, 5G iPod® and iPhone®
devices. Some iPod® software ver-
sions may not fully support the iPod®
control features. Please visit Apple’s
website for software updates.

NOTE:

• If the radio has a USB port, refer

to the appropriate Uconnect®
Multimedia radio User’s Manual
for iPod® or external USB de-
vice support capability.

• Connecting an iPod® or con-

sumer electronic audio device to
the AUX port located in the ra-
dio faceplate, plays media, but
does not use the iPod® /MP3
control feature to control the
connected device.

193

CONNECTING THE iPod®
OR EXTERNAL USB
DEVICE

Use the connection cable to connect an
iPod® or external USB device to the
vehicle's USB connector port which is
located in the glove compartment.

NOTE:

The glove compartment

will have a position where the
iPod® or consumer electronic au-
dio device cable can be routed
through without damaging the
cable when closing the lid. This
allows routing of the cable without
damaging it while closing the lid. If
a cut out is not available in the
glove

compartment,

route

the

cable away from the lid latch and
in a place that will allow the lid to
close without damaging the cable.

Once the audio device is connected
and synchronized to the vehicle's
iPod®/USB/MP3

control

system

(iPod® or external USB device may
take a few minutes to connect), the
audio device starts charging and is
ready for use by pressing radio
switches, as described below.

NOTE: If the audio device battery
is completely discharged, it may
not communicate with the iPod®/
USB/MP3 control system until a
minimum

charge

is

attained.

Leaving the audio device con-
nected to the iPod®/USB/MP3
control system may charge it to the
required level.

USING THIS FEATURE

By using an iPod® cable, or an exter-
nal USB device to connect to the USB
port:

• The audio device can be played on

the vehicle’s sound system, provid-
ing metadata (artist, track title, al-
bum, etc.) information on the radio
display.

• The audio device can be controlled

using the radio buttons to Play,
Browse,

and

List

the

iPod®

contents.

• The audio device battery charges

when plugged into the USB/AUX
connector (if supported by the spe-
cific audio device).

CONTROLLING THE iPod®
OR EXTERNAL USB
DEVICE USING RADIO
BUTTONS

To get into the iPod®/USB/MP3 con-
trol mode and access a connected au-
dio device, either press the “AUX”
button on the radio faceplate or press
the VR button and say "USB" or
"Switch to USB". Once in the iPod®/
USB/MP3 control mode, audio tracks
(if available from audio device) start
playing over the vehicle's audio sys-
tem.

PLAY MODE

When switched to iPod®/USB/MP3
control mode, the iPod® or external
USB device automatically starts Play

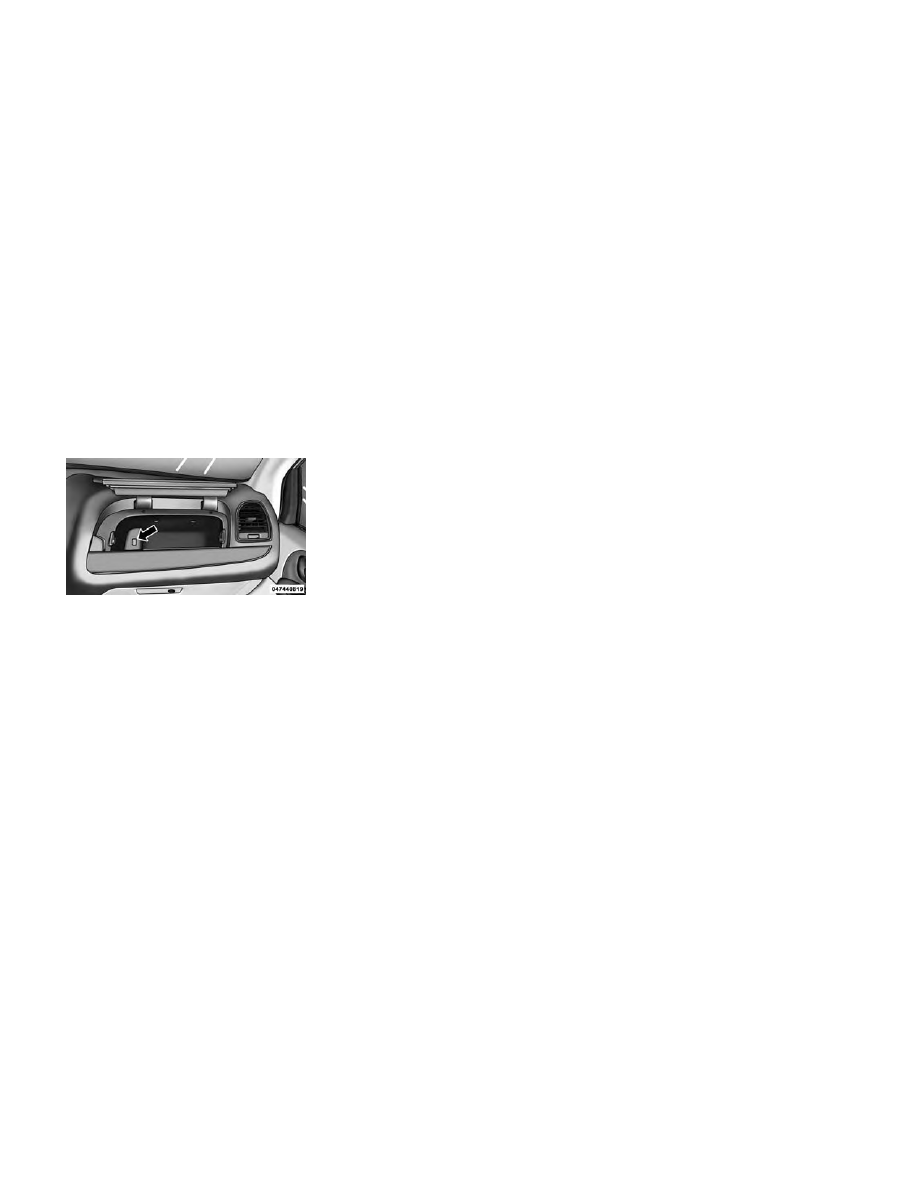

USB Connector Port

194

mode. In Play mode, the following
buttons on the radio faceplate may be
used to control the iPod® or external
USB device and display data:

• Use the TUNE control knob to se-

lect the next or previous track.

• Turning it clockwise (forward)

by one click, while playing a
track, skips to the next track or
press the VR button and say
"Next Track".

• Turning

it

counterclockwise

(backward) by one click, will
jump to the previous track in the
list or press the VR button and
say "Previous Track"

• Jump backward in the current

track by pressing and holding the
<< RW button. Holding the << RW
button long enough will jump to the
beginning of the current track.

• Jump forward in the current track

by pressing and holding the FF>>
button.

• A single press backward << RW or

forward FF>> will jump backward
or forward respectively, for five sec-
onds.

• Use the << SEEK and SEEK>>

buttons to jump to the previous or
next track. Pressing the SEEK>>
button during play mode will jump
to the next track in the list, or press
the VR button and say "Next or
Previous Track".

• While a track is playing, press the

INFO button to see the associated
metadata (artist, track title, album,
etc.) for that track. Pressing the
INFO button again jumps to the
next screen of data for that track.
Once all screens have been viewed,
the last INFO button press will go
back to the play mode screen on the
radio.

• Pressing the REPEAT button will

change the audio device mode to
repeat the current playing track or
press the VR button and say "Re-
peat ON" or "Repeat Off".

• Press the SCAN button to use

iPod®/USB/MP3

device

scan

mode, which will play the first 10
seconds of each track in the current
list and then forward to the next
song. To stop SCAN mode and start
playing the desired track, when it is
playing the track, press the SCAN
button again. During Scan mode,
pressing

the

<<

SEEK

and

SEEK>> buttons will select the
previous and next tracks.

• RND button (available on sales

code RES radio only): Pressing this
button toggles between Shuffle ON
and Shuffle OFF modes for the
iPod® or external USB device, or
press the VR button and say
"Shuffle ON" or "Shuffle Off". If
the RND icon is showing on the
radio display, then the shuffle mode
is ON.

LIST OR BROWSE MODE

During Play mode, pressing any of the
buttons described below, will bring up
List mode. List mode enables scroll-
ing through the list of menus and
tracks on the audio device.

195

• TUNE control knob: The TUNE

control knob functions in a similar
manner as the scroll wheel on the
audio device or external USB de-
vice.

• Turning it clockwise (forward)

and

counterclockwise

(back-

ward) scrolls through the lists,
displaying the track detail on the
radio display. Once the track to
be played is highlighted on the
radio display, press the TUNE
control knob to select and start
playing the track. Turning the
TUNE control knob fast will
scroll through the list faster. Dur-
ing fast scroll, a slight delay in
updating the information on the
radio display may be noticeable.

• During all List modes, the iPod®

displays all lists in “wrap-
around” mode. So if the track is
at the bottom of the list, just turn
the wheel backward (counter-
clockwise) to get to the track
faster.

• In List mode, the radio PRESET

buttons are used as shortcuts to
the following lists on the iPod®
or external USB device.

• Preset 1 – Playlists
• Preset 2 – Artists
• Preset 3 – Albums
• Preset 4 – Genres
• Preset 5 – Audiobooks
• Preset 6 – Podcasts
• Pressing a PRESET button will

display the current list on the top
line and the first item in that list
on the second line.

• To exit List mode without select-

ing a track, press the same PRE-
SET button again to go back to
Play mode.

• LIST button: The LIST button will

display the top level menu of the
iPod® or external USB device.
Turn the TUNE control knob to list
the top-menu item to be selected
and press the TUNE control knob.
This will display the next sub-menu
list item on the audio device, then
follow the same steps to go to the
desired track in that list. Not all

iPod® or external USB device sub-
menu levels are available on this
system.

• MUSIC TYPE button: The MUSIC

TYPE button is another shortcut
button to the genre listing on your
audio device.

CAUTION!

• Leaving the iPod® or external

USB device (or any supported de-
vice) anywhere in the vehicle in
extreme heat or cold can alter the
operation or damage the device.
Follow the device manufacturer’s
guidelines.

• Placing items on the iPod® or

external USB device, or connec-
tions to the iPod® or external
USB device in the vehicle, can
cause damage to the device
and/or to the connectors.

196

WARNING!

Do not plug in or remove the iPod®
or external USB device while driv-
ing. Failure to follow this warning
could result in an accident.

BLUETOOTH STREAMING
AUDIO (BTSA)

Music can be streamed from your cel-
lular phone to the Uconnect® phone
system.

Uconnect® MULTIMEDIA
VIDEO
ENTERTAINMENT
SYSTEM (VES™) (for
versions/markets, where
provided)

GETTING STARTED

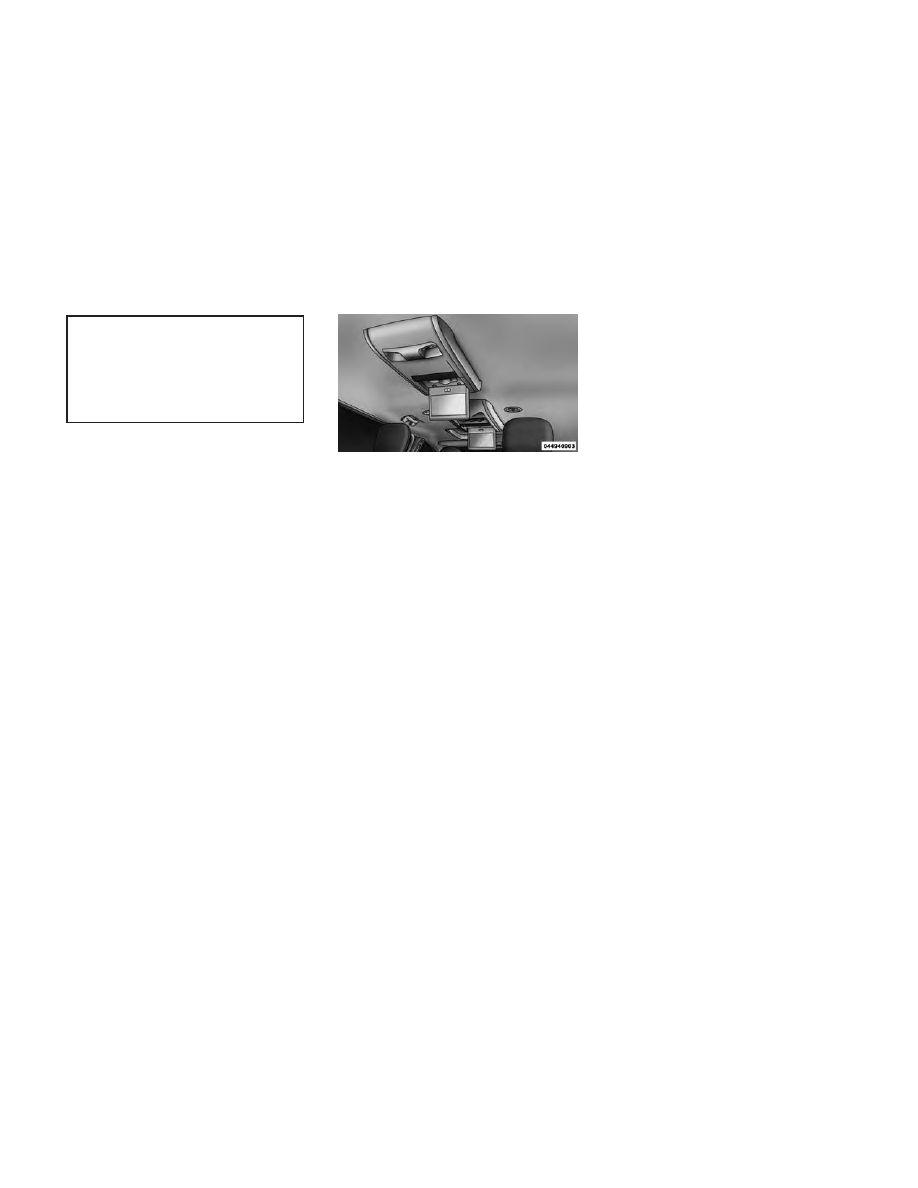

• Screen(s) located in the over-

head console: Unfold the over-
head LCD screen(s) by pushing the
button on the overhead console be-
hind the screen(s).

• Cycle the ignition to the ON or ACC

position.

• Turn on the VES™ player (for

versions/markets, where provided)
Dual Screen System by pushing the
Power button, located on the far
left, or by pressing the button on
the Remote Control.

• When the Video Screen(s) are open

and a DVD is inserted into the
VES™ player, the screen(s) turn(s)
on automatically, the headphone
transmitters turn on and playback
begins.

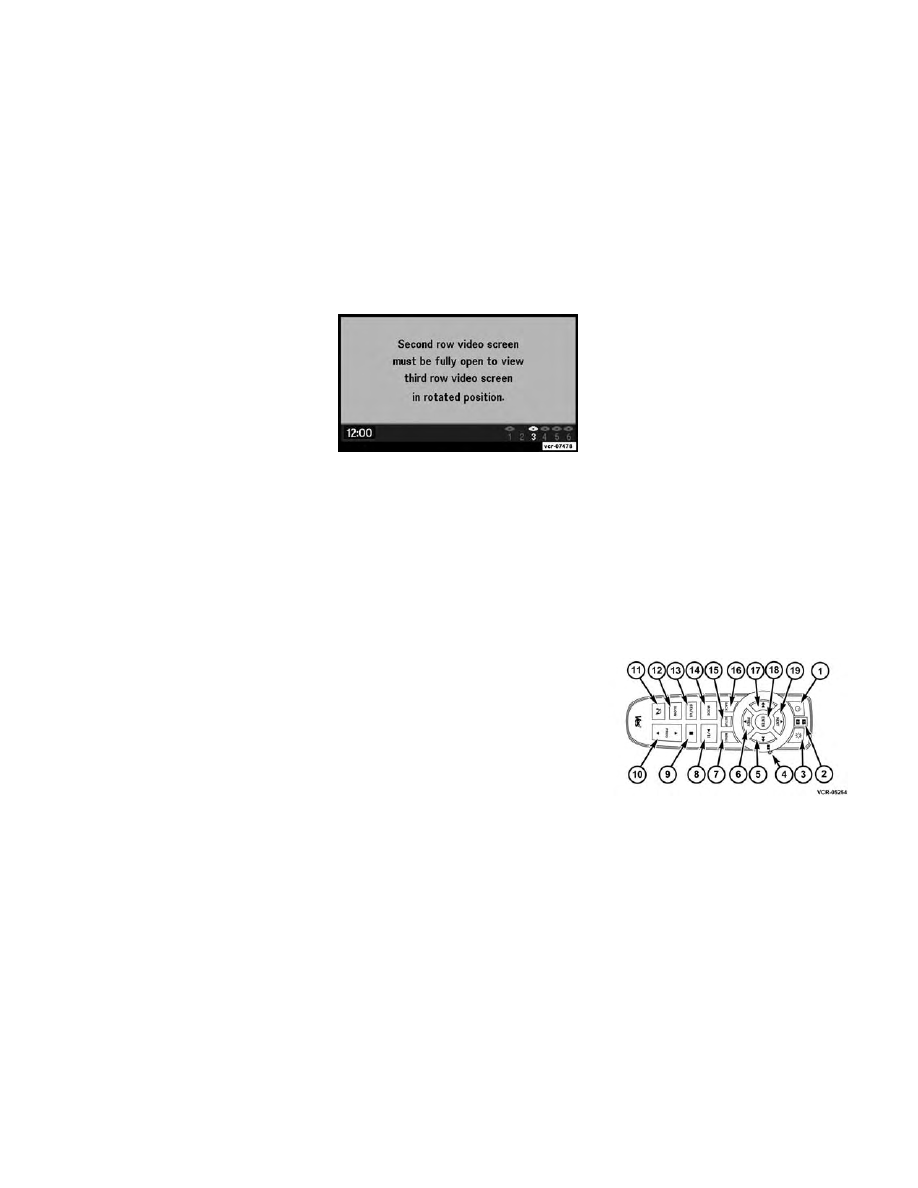

• For Dual Video Screen System,

Channel 1 on the Remote Control
and Headphones refers to Screen 1
(second row) and Channel 2 on the
Remote Control and Headphones

refers to Screen 2 (third row). Refer
to the Dual Video Screen section for
more information.

Blu-ray® PLAYER

Play A Blu-ray Disc

To view a Blu-ray insert the disc into
the Blu-ray VES™ disc Player. Play-
back will begin automatically after
the Blu-ray is recognized by the disc
drive. If playback does not begin au-
tomatically after the disc is inserted
into the Blu-ray player press the play
button. If playback does not begin
automatically after the disc is inserted
into Blu-ray VES™ disc Player follow
these steps:

Using the Touch-Screen Radio

• Press the MENU hard-key, then

touch the Rear VES™ soft key. If a
chapter list appears on the right
side of the screen, touch the hide list
soft key to display the Rear VES™
control screen.

197

• Touch the 1 soft-key to select an

audio channel, then touch the
VES™ Disc soft-key in the media
column.

Using the Remote Control

• Select an audio channel (Channel 1

for 2nd row screen and Channel 2
for 3rd row screen), then press the
source key and select VES™ Disc
from the menu.

• Press popup/menu key to navigate

disc menu and options.

NOTE:

Due to the size of the con-

tent on a Blu-ray disc, the disc may
not start playing immediately.

PLAY VIDEO GAMES

Connect the video game console to the
Auxiliary RCA input jacks or HDMI
port, located on the left side behind
the second row seat.

When connecting an external source
to the AUX input, be sure to follow the
standard color coding for the VES™
jacks.

NOTE:

Certain high-end video

games, such as Playstation3 and
XBox360 will exceed the power
limit of the vehicle's Power In-
verter. Refer to the Power Inverter
section in your vehicle's Owner's
Manual for more information.

LISTEN TO AN AUDIO
SOURCE ON CHANNEL 2
WHILE A VIDEO IS
PLAYING ON CHANNEL 1

Ensure the Remote Control and
Headphone switch is on Channel 2.

DUAL VIDEO SCREEN

NOTE: Typically there are two
different ways to operate the fea-
tures of the Video Entertainment
System (VES™).

• The Remote Control

• The Touch-Screen Radio (for

versions/markets, where pro-
vided)

PLAY A DVD USING THE
TOUCH-SCREEN RADIO

NOTE:

Headunit DVD player

does not play Blu-Ray discs.

1. Press the OPEN/CLOSE or LOAD
hard-key on the radio faceplate
(Touch-Screen).

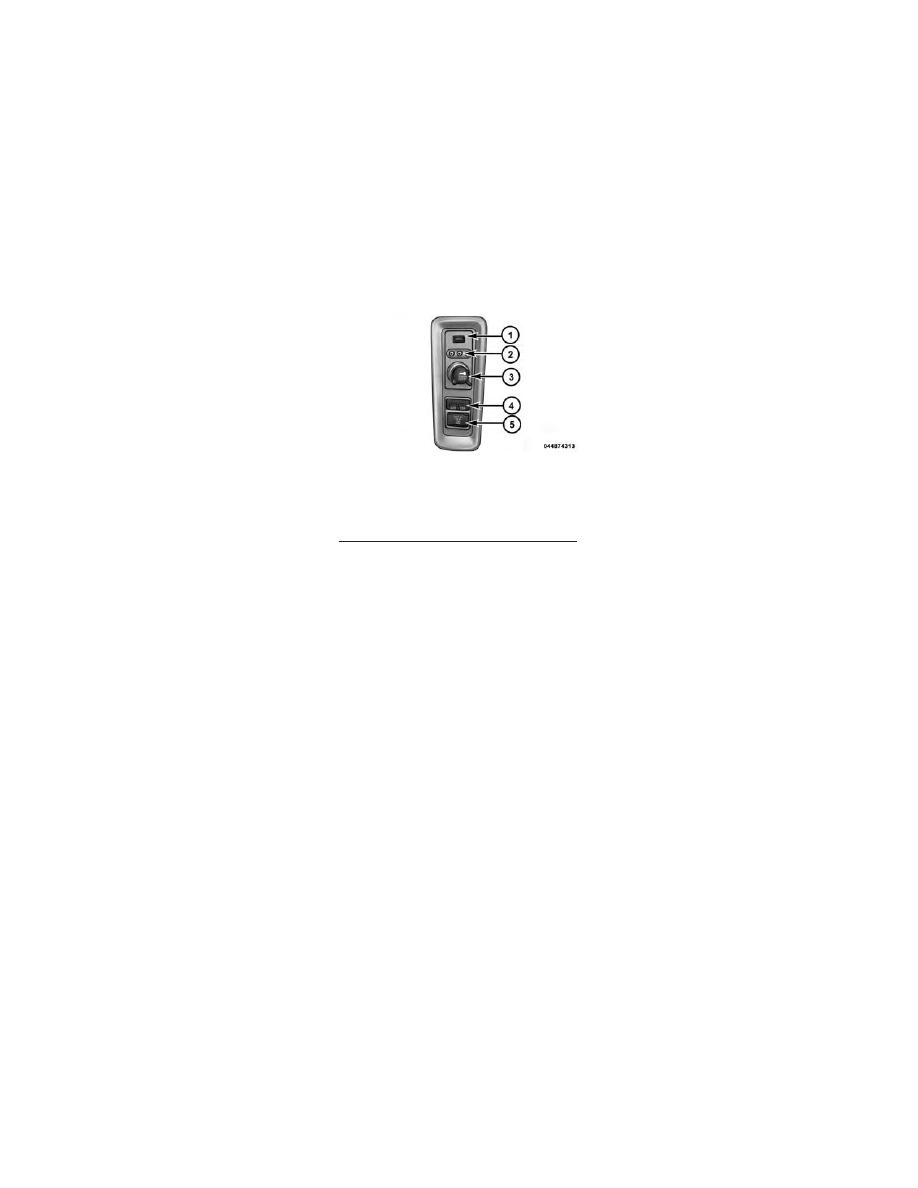

1. HDMI port

2. Audio/Video In

3. Power Outlet

4. USB Ports (Charge Only)

5. Power Inverter

198

2. Insert the DVD with the label fac-
ing up. The radio automatically se-
lects the appropriate mode after the
disc is recognized and displays the
menu screen or starts playing the first
track.

3. To watch a DVD on Screen 1 for
second row passengers, ensure the Re-
mote Control and Headphone switch
is on Channel 1.

4. To watch a DVD on Screen 2 for
third row passengers, ensure the Re-
mote Control and Headphone switch
is on Channel 2.

Using The Remote Control

1. Press the SOURCE button on the
Remote Control.

2. While looking at Screen 1 or 2,
highlight DISC by either pressing Up/
Down/Left/Right buttons or by re-
peatedly pressing the SOURCE but-
ton, then press ENTER/OK.

NOTE:

• Channel/Screen 1 select mode

information is shown on the left
side of the screen.

• Channel/Screen 2 select mode

information is shown on the
right side of the screen.

• The VES™ will retain the last

setting when turned off.

Using The Touch-Screen Radio
Controls

1. Press the MENU hard-key on the
radio faceplate.

2. Touch the Rear VES soft-key to
display the Rear VES Controls. If a
channel list is displayed, press the
HIDE LIST soft-key to display the
Rear VES Controls screen.

3. Touch the 1 or 2 soft-key and then
the DISC soft-key in the MEDIA col-
umn. To exit touch the back arrow at
the top left of the screen.

NOTE:

• To view a DVD on the radio

press the RADIO/MEDIA hard-
key, on the radio faceplate, then
touch the DISC tab soft-key and
then the VIEW VIDEO soft-key.

• Viewing a DVD on the Touch-

Screen radio screen is not avail-
able in all states/provinces. If
available, the vehicle must be
stopped and the shift lever must
be in the PARK position for ve-
hicles with an automatic trans-
mission. In vehicles with a
manual transmission the park-
ing brake must be engaged.

• Touching the screen on a Touch-

Screen radio while a DVD is
playing brings up basic remote
control functions for DVD play
such as scene selection, Play,
Pause, FF, RW, and Stop. Press-
ing the X in the upper corner
will turn off the remote control
screen functions.

199

PLAY A DVD USING THE
VES™ PLAYER (for
versions/markets, where
provided)

1. Insert the DVD with the label fac-
ing up. The VES™ player automati-
cally selects the appropriate mode af-
ter the disc is recognized and starts
playing the DVD.

NOTE:

The VES™ player has ba-

sic DVD control function such as
Menu, Play, Pause, FF, RW and
Stop.

2. To watch a DVD on Screen 1 for
second row passengers, ensure the Re-
mote Control and Headphone switch
is on Channel 1.

3. To watch a DVD on Screen 2 for
third row passengers, ensure the Re-
mote Control and Headphone switch
is on Channel 2.

Using The Remote Control

1. Press the SOURCE button on the
Remote Control.

2. While looking at Screen 1 or 2,
highlight VES DISC by either press-
ing Up/Down/Left/Right buttons or
by repeatedly pressing the SOURCE
button, then press ENTER/OK on the
Remote Control.

NOTE:

• Channel/Screen 1 select mode

information is shown on the left
side of the screen.

• Channel/Screen 2 select mode

information is shown on the
right side of the screen.

• The VES™ will retain the last

setting when turned off.

Using The Touch-Screen Radio
Controls

1. Press the MENU hard-key on the
radio faceplate.

2. Touch the Rear VES soft-key to
display the Rear VES Controls. If a
channel list is displayed, touch the
HIDE LIST soft-key to display the
Rear VES Controls screen.

3. Touch the 1 or 2 soft-key and then
the DISC soft-key in the VES column.
To exit touch the back arrow soft-key
at the top left of the screen.

NOTE:

• To view a DVD on the radio

press the RADIO/MEDIA hard-
key, on the radio faceplate, then
touch the DISC tab soft-key and
then the VIEW VIDEO soft-key.

• Viewing a DVD on the Touch-

Screen radio screen is not avail-
able in all states/provinces. If
available, the vehicle must be
stopped and the shift lever must
be in the PARK position for ve-
hicles with an automatic trans-
mission. In vehicles with a
manual transmission the park-
ing brake must be engaged.

200

PLAY A Blu-ray DISC
USING THE BLU-RAY
PLAYER (for versions/
markets, where provided)

1. Insert the Blu-ray disc with the
label facing up. The Blu-ray player
automatically selects the appropriate
mode after the disc is recognized and
starts playing the Blu-ray disc.

NOTE:

The Blu-ray player has

basic control functions such as
Menu, Play, Pause, FF, RW and
Stop.

2. To watch a Blu-ray disc on Screen
1 for second row passengers, ensure
the Remote Control and Headphone
switch is on Channel 1.

3. To watch a Blu-ray disc on Screen
2 for third row passengers, ensure the
Remote Control and Headphone
switch is on Channel 2.

Using The Remote Control

1. Press the SOURCE button on the
Blu-ray player Remote Control.

2. While looking at Screen 1 or 2,
highlight Blu-ray by either pressing
Up/Down/Left/Right buttons or by
repeatedly pressing the SOURCE but-
ton, then press OK on the Remote
Control.

NOTE:

• Channel/Screen 1 select mode

information is shown on the left
side of the screen.

• Channel/Screen 2 select mode

information is shown on the
right side of the screen.

• The VES™ will retain the last

setting when turned off.

Using The Touch-Screen Radio
Controls

1. Press the MENU hard-key on the
radio faceplate.

2. Touch the Rear VES™ soft-key to
display the Rear VES™ Controls. If a
channel list is displayed, touch the
HIDE LIST soft-key to display the
Rear VES™ Controls screen.

3. Touch the 1 or 2 soft-key and then
the VES™ Disc soft-key in the VES™
column. To exit touch the back arrow
soft-key at the top left of the screen.

NOTE:

• To view a Blu-ray Disc on the

radio press the RADIO/MEDIA
hard-key, on the radio faceplate,
then touch the VES™ Disc tab
soft-key and then the VIEW
VIDEO soft-key.

• Viewing a Blu-ray Disc on the

Touch-Screen radio screen is
not available in all states/
provinces. If available, the ve-
hicle must be stopped and the
shift lever must be in the PARK
position for vehicles with an au-
tomatic transmission. In ve-
hicles with a manual transmis-
sion the parking brake must be
engaged.

201

LISTEN TO AN AUDIO
SOURCE WHILE A VIDEO
IS PLAYING

Ensure the Remote Control and
Headphone switch are on the same
channel. If watching a video on
Screen 1 (second row), then Channel
2 could be used for audio. If watching
a video on Screen 2 (third row), then
Channel 1 could be used for audio.

THIRD ROW SWIVEL
SCREEN (for versions/
markets, where provided)

• The third row screen or Screen 2

has the ability to lower and swivel
to face forward.

• While the swivel screen is facing

forward, the second row screen or
Screen 1 must be fully open in order
for the swivel screen (Screen 2) to
work.

IMPORTANT NOTES FOR
DUAL VIDEO SCREEN
SYSTEM

• VES is able to transmit two chan-

nels of stereo audio and video si-
multaneously.

• The Blu-ray Disc Player can play

CDs, DVDs and Blu-ray Discs.

• The DVD Player can play CDs and

DVDs.

• In split screen mode the left side

equates to Channel 1 and the right
side equates to Channel 2.

• Selecting a video source on Channel

1, the video source will display on
the second row screen or Screen 1
and can be heard on Channel 1.

• Selecting a video source on Channel

2, the video source will display on
the third row screen or Screen 2 and
can be heard on Channel 2.

• The 2nd row screen and 3rd row

screen of the Video Entertainment
System can play two separate discs
by utilizing the touch-screen radio
DVD player and Blu-ray Disc
Player.

• Audio can be heard through the

headphones

even

when

the

screen(s) are closed.

VES™ REMOTE CONTROL
(for versions/markets,
where provided)

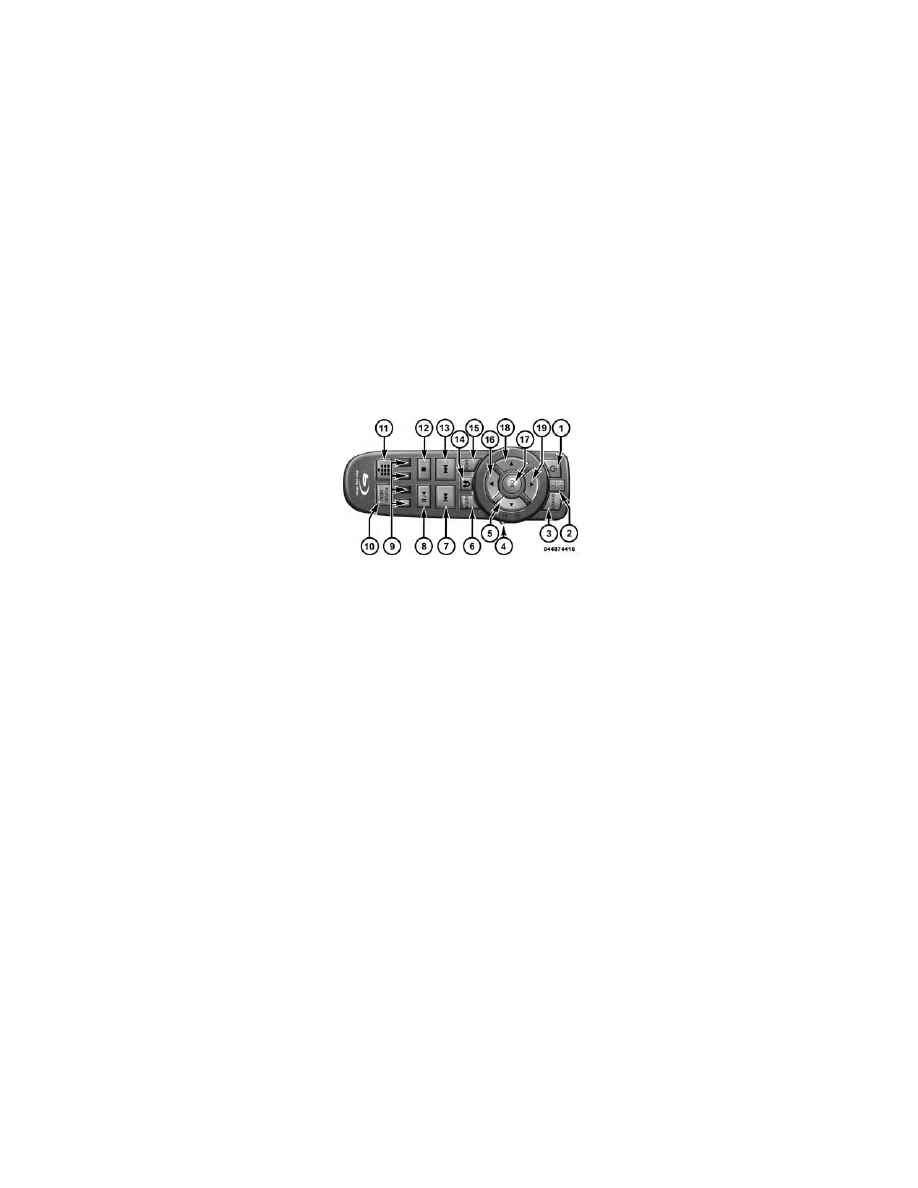

Remote Control

202

Controls And Indicators

1. Power – Turns the screen and
wireless headphone transmitter for
the selected Channel on or off. To hear
audio while the screen is closed, press
the Power button to turn the head-
phone transmitter on.

2. Channel Selector Indicators –
When a button is pressed, the cur-
rently affected channel or channel
button is illuminated momentarily.

3. Light – Turns the remote control
backlighting on or off. The remote
backlighting turns off automatically
after five seconds.

4. Channel/Screen Selector Switch -
Indicates which channel is being con-
trolled by the remote control. When
the selector switch is in the Channel 1
position, the remote controls the func-
tionality of headphone Channel 1 (left
side of the screen). When the selector
switch is in the Channel 2, position
the remote controls the functionality
of headphone Channel 2 (right side of
the screen).

5. ►► – In radio modes, press to
seek the next tunable station. In disc
modes, press and hold to fast forward
through the current audio track or
video chapter. In menu modes use to
navigate in the menu.

6. ▼ / Prev – In radio modes, press to
select to the previous station. In disc
modes, press to advance to the start of
the current or previous audio track or
video chapter. In menu modes, use to
navigate in the menu.

7. POP UP/MENU – Press to return
to the main menu of a DVD disc, to
select a satellite audio channel from
the Station list, or select playback
modes (SCAN/RANDOM for a CD).

8. ► / || (Play/Pause) – Begin/resume
or pause disc play.

9. ■ (Stop) – Stops disc play

10. PROG Up/Down / Rewind/skip
back and fast fwd/skip forward –
When listening to a radio mode,
pressing PROG Up selects the next
preset and pressing PROG Down se-
lects the previous preset stored in the
radio. When listening to compressed

audio on a data disc, PROG Up selects
the next directory and PROG Down
selects the previous directory. When
listening to a disc in a radio with a
multiple-disc changer, PROG Up se-
lects the next disc and PROG Down
selects the previous disc.

11. MUTE – Press to mute the head-
phone audio output for the selected
channel.

12. SLOW – If Equipped – Press to
slow playback of a DVD disc. Press
play (►) to resume normal play.

13. STATUS – If Equipped – Press to
display the current status.

14. MODE/SOURCE

–

Press

to

change the mode of the selected chan-
nel. See the Mode Selection section of
this manual for details on changing
modes.

15. SETUP – When in a video mode,
press the SETUP button to access the
display settings (see the display set-
tings section) to access the DVD setup
menu, select the menu button on the
radio. When a disc is loaded in the
DVD player (if equipped) and the

203

VES™ mode is selected and the disc is
stopped, press the SETUP button to
access the DVD Setup menu. (see the
DVD Setup Menu of this manual.)

16. BACK – When navigating in
menu mode, press to return to the
previous screen. When navigating a
DVDs disc menu, the operation de-
pends on the disc’s contents.

17. ◄◄ – In radio modes, press to
seek to the previous tunable station.
In disc modes, press and hold to fast
rewind through the current audio
track or video chapter. In menu
modes use to navigate in the menu.

18. ENTER/OK – Press to select the
highlighted option in a menu.

19. ▲ / NEXT – In radio modes,
press to select to the next station. In
disc modes, press to advance to the
next audio track or video chapter. In
menu modes, use to navigate in the
menu.

Blu-ray PLAYER REMOTE
CONTROL (for
versions/markets, where
provided)

Controls And Indicators

1. Power – Turns the screen and
wireless headphone transmitter for
the selected Channel on or off. To hear
audio while the screen is closed, press
the Power button to turn the head-
phone transmitter on.

2. Channel Selector Indicators –
When a button is pressed, the cur-
rently affected channel or channel
button is illuminated momentarily.

3. SOURCE – Press to enter Source
Selection screen.

4. Channel/Screen Selector Switch -
Indicates which channel is being con-
trolled by the remote control. When
the selector switch is in the Rear 1
position, the remote controls the func-
tionality of headphone Channel 1
(second row). When the selector
switch is in the Rear 2, position the
remote controls the functionality of
headphone Channel 2 (third row).

5. ► – Press to navigate menus.

6. SETUP – Press to access the Blu-
ray Setup menu screen. When a disc is
loaded in the Blu-ray player (if
equipped) and the VES™ mode is
selected and the disc is stopped, press
the SETUP button to access the Blu-
ray Setup menu.

7. ►► – Press and release to jump
to the next available audio track or
video chapter. Press and hold to fast
forward through the current audio
track or video chapter.

8. ► / || (Play/Pause) – Begin/resume
or pause disc play.

9. Four Colored Buttons – Press to
access Blu-ray disc features.

Blu-ray Player Remote Control

204
