10. POPUP/MENU – Press to access
the Blu-ray main menu when in Blu-
ray or DVD mode. Press to start Scan
or start Random track functions in
CD or HDD modes.

11. KEYPAD – Press to navigate
chapters or titles.

12. ■ (Stop) – Stops disc play.

13. ◄◄ – Press and release to jump
to the previous audio track or video
chapter. Press and hold to fast rewind
through the current audio track or
video chapter.

14. MUTE – Mutes headphone au-
dio.

15. BACK – Press to exit out of
menus or return to source selection
screen.

16. ▼ – Press to navigate menus.

17. OK – Press to select the high-
lighted option in a menu.

18. ◄ – Press to navigate menus.

19. ▲ – Press to navigate menus.

REMOTE CONTROL
STORAGE

The video screen(s) come with a built
in storage compartment for the re-
mote control which is accessible when
the screen is opened. To remove the
remote, use your index finger to pull
and rotate the remote towards you. Do
not try to pull the remote straight
down as it will be very difficult to
remove. To return the remote back
into its storage area, insert one long
edge of the remote into the two retain-
ing clips first, and then rotate the
remote back up into the other two
retaining clips until it snaps back into
position.

LOCKING THE REMOTE
CONTROL

All remote control functionality can
be disabled as a parental control fea-
ture.

• To disable the Remote Control from

making any changes, press the
Video Lock button on the DVD
player

(for

versions/markets,

where provided). If the vehicle is
not equipped with a DVD player,
follow the radio’s instructions to
turn Video Lock on. The radio and
the video screen(s) indicate when
Video Lock is active.

• Pressing the Video Lock again or

turning the ignition OFF turns
Video Lock OFF and allows remote
control operation of the VES™.

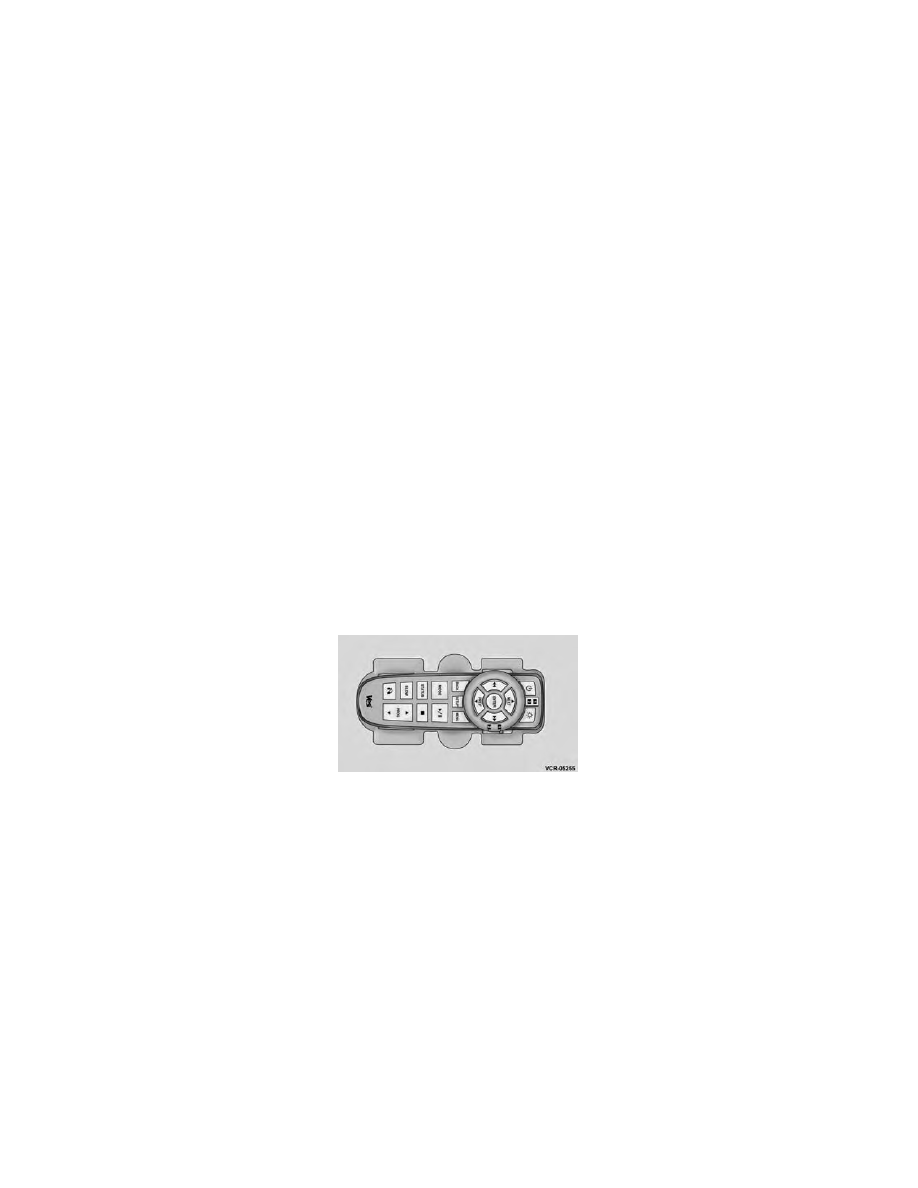

The Remote Control Storage

205

REPLACING THE REMOTE
CONTROL BATTERIES

The remote control requires two AAA
batteries for operation. To replace the
batteries:

• Locate the battery compartment on

the back of the remote, then slide
the battery cover downward.

• Replace the batteries, making sure

to orient them according to the po-
larity diagram shown.

• Replace the battery compartment

cover.

HEADPHONES OPERATION

The headphones receive two separate
channels of audio using an infrared
transmitter from the video screen.

Front seat occupants receive some
headphone audio coverage to allow
them to adjust the headphone volume
for the young rear seat occupants that
may not be able to do so for them-
selves.

If no audio is heard after increasing
the volume control, verify that the
screen is turned on and in the down
position and that the channel is not
muted and the headphone channel se-
lector switch is on the desired chan-
nel. If audio is still not heard, check
that fully charged batteries are in-
stalled in the headphones.

Blu-ray HEADPHONES
OPERATION

The headphones receive two separate
channels of audio using an infrared
transmitter from the video screen.

Front seat occupants receive some
headphone audio coverage to allow
them to adjust the headphone volume
for the young rear seat occupants that
may not be able to do so for them-
selves.

If no audio is heard after increasing
the volume control, verify that the
screen is turned on and in the down
position and that the channel is not
muted and the headphone channel se-
lector switch is on the desired chan-
nel. If audio is still not heard, check
that fully charged batteries are in-
stalled in the headphones.

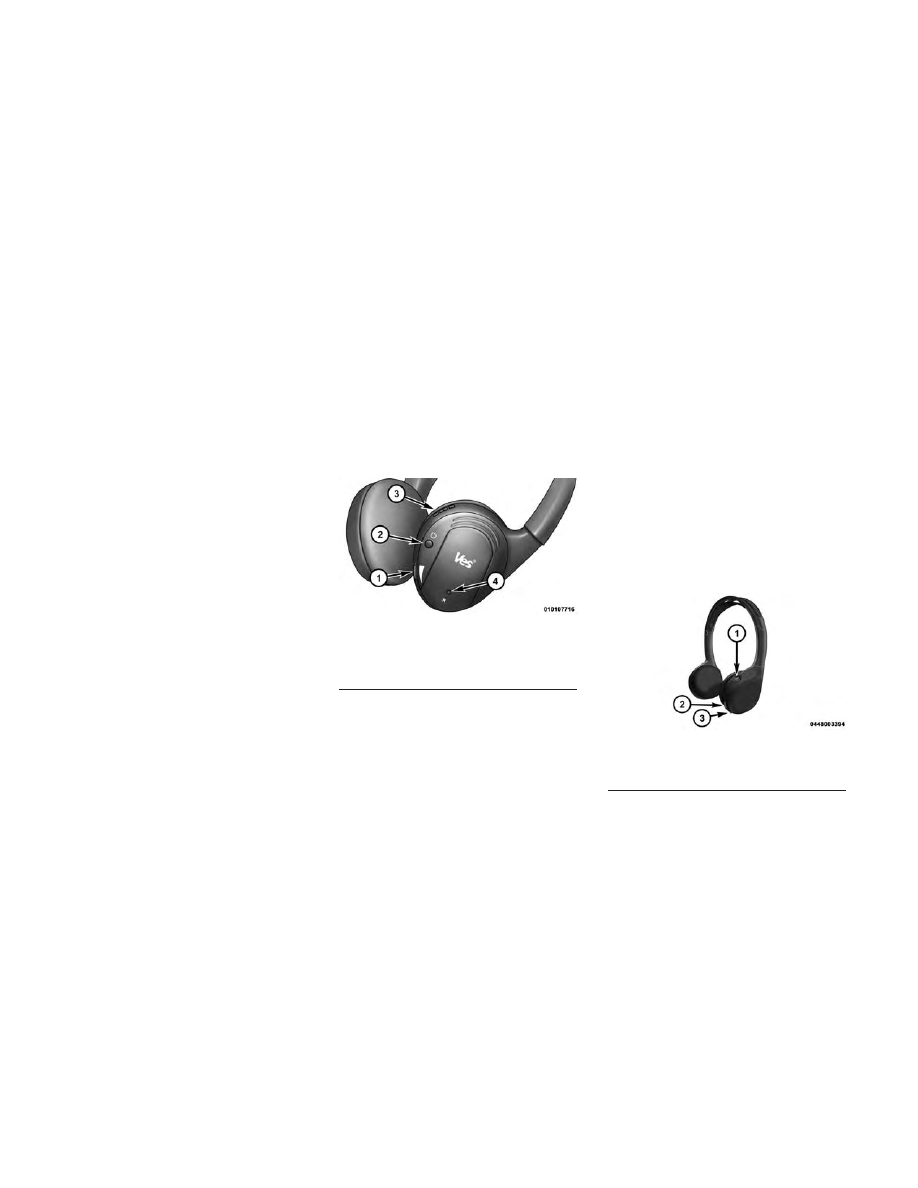

1. Volume Control

2. Power Button

3. Channel Selection Switch

4. Power Indicator

1. Power Button

2. Volume Control

3. Channel Selection Switch

206

CONTROLS

The headphone power indicator and
controls are located on the right ear
cup.

NOTE:

The rear video system

must be turned on before sound
can be heard from the head-
phones. To conserve battery life,
the headphones will automatically
turn off approximately three min-
utes after the rear video system is
turned off.

Changing the Audio Mode for
Headphones

1. Ensure

the

Remote

Control

channel/screen selector switch is in
the same position as the headphone
selector switch.

NOTE:

• When both switches are on

Channel 1, the Remote is con-
trolling Channel 1 and the head-
phones are tuned to the audio of
the VES™ Channel 1.

• When both switches are on

Channel 2, the Remote is con-
trolling Channel 2 and the head-
phones are tuned to the audio of
the VES™ Channel 2.

2. Press the MODE button on the re-
mote control.

3. If the video screen is displaying a
video source (such as a DVD Video),
pressing STATUS shows the status on
a popup banner at the bottom of the
screen. Pressing the MODE button
will advance to the next mode. When
the mode is in an audio only source
(such as FM), the Mode Selection
menu appears on screen.

4. When the Mode Selection menu
appears on screen, use the cursor but-
tons on the remote control to navigate
to the available modes and press the
ENTER button to select the new
mode.

5. To cancel out of the Mode Selec-
tion menu, press the BACK button on
the remote control.

REPLACING THE
HEADPHONE BATTERIES

Each set of headphones requires two
AAA batteries for operation. To re-
place the batteries:

• Locate the battery compartment on

the left ear cup of the headphones,
and then slide the battery cover
downward.

• Replace the batteries, making sure

to orient them according to the po-
larity diagram shown.

• Replace the battery compartment

cover.

UNWIRED® STEREO
HEADPHONE LIFETIME
LIMITED WARRANTY

Who Does This Warranty Cover?
This warranty covers the initial user
or purchaser ("you" or "your") of this
particular Unwired Technology LLC
("Unwired")

wireless

headphone

("Product"). The warranty is not
transferable.

207

How Long Does The Coverage
Last? This warranty lasts as long as
you own the Product.

What Does This Warranty Cover?
Except as specified below, this war-
ranty covers any Product that in nor-
mal use is defective in workmanship
or materials.

What Does This Warranty Not
Cover?

This warranty does not cover

any damage or defect that results from
misuse, abuse or modification of the
Product other than by Unwired. Foam
earpieces, which will wear over time
through normal use, are specifically
not covered (replacement foam is
available for a nominal charge). UN-
WIRED TECHNOLOGY IS NOT LI-
ABLE FOR ANY INJURIES OR DAM-
AGES TO PERSONS OR PROPERTY
RESULTING FROM THE USE OF, OR
ANY FAILURE OR DEFECT IN, THE
PRODUCT, NOR IS UNWIRED LI-
ABLE FOR ANY GENERAL, SPE-
CIAL, DIRECT, INDIRECT, INCI-
DENTAL,

CONSEQUENTIAL,

EXEMPLARY,

PUNITIVE

OR

OTHER DAMAGES OF ANY KIND
OR NATURE WHATSOEVER. Some

states and jurisdictions may not allow
the exclusion or limitation of incidental
or consequential damages, so the above
limitation may not apply to you. This
warranty gives you specific legal rights.
You may also have other rights, which
vary from jurisdiction to jurisdiction.

What Will Unwired® Do? Un-
wired®, at its option, will repair or
replace any defective Product. Un-
wired® reserves the right to replace
any discontinued Product with a com-
parable model. THIS WARRANTY IS
THE SOLE WARRANTY FOR THIS
PRODUCT, SETS FORTH YOUR
EXCLUSIVE REMEDY REGARD-
ING DEFECTIVE PRODUCTS, AND
IS IN LIEU OF ALL OTHER WAR-
RANTIES (EXPRESS OR IMPLIED),
INCLUDING ANY WARRANTY OR
MERCHANTABILITY OR FITNESS
FOR A PARTICULAR PURPOSE.

SYSTEM INFORMATION

SHARED MODES

This allows the VES™ to output radio
sources to the headphones and the
radio to output VES™ sources to the

vehicle speakers. When the radio and
VES™ channel 1 or 2 are in the same
(shared) mode, a VES™ icon will be
visible on the radio’s display for that
channel, and the shared icon will be
visible on the VES™ screen. When in
shared mode, the same audio source is
heard in the shared headphone chan-
nel 1 or channel 2.

If the radio functions (FM, AM) are in
the shared mode with the VES™, only
the radio is able to control the radio
functions. In this case, VES™ can
share the radio mode, but not change
stations until the radio mode is
changed to a mode that is different
from the VES™ selected radio mode.
When shared, the radio has priority
over the VES™ or all radio modes
(FM, AM). The VES™ has the ability
to switch tuner (AM/FM), SEEK,
SCAN, TUNE, and recall presets in
radio modes as long as it is not in
shared mode.

When in shared disc mode both the
radio and the VES™ have control of
the video functions. The VES™ has
the ability to control the following
video modes:

208

1. CD: Ability to Fast Forward, Re-
wind, Scan, and Track Up/Down.

2. CD Changer (in radio): Ability to
Disk Up/Down and program all listed
CD controls (Fast Forward, Rewind,
Scan, and Track Up/Down).

The VES™ can even control radio
modes or video modes while the radio
is turned off. The VES™ can access
the radio modes or disc modes by
navigating to those modes on the
VES™ and activating a radio mode or
disc mode.

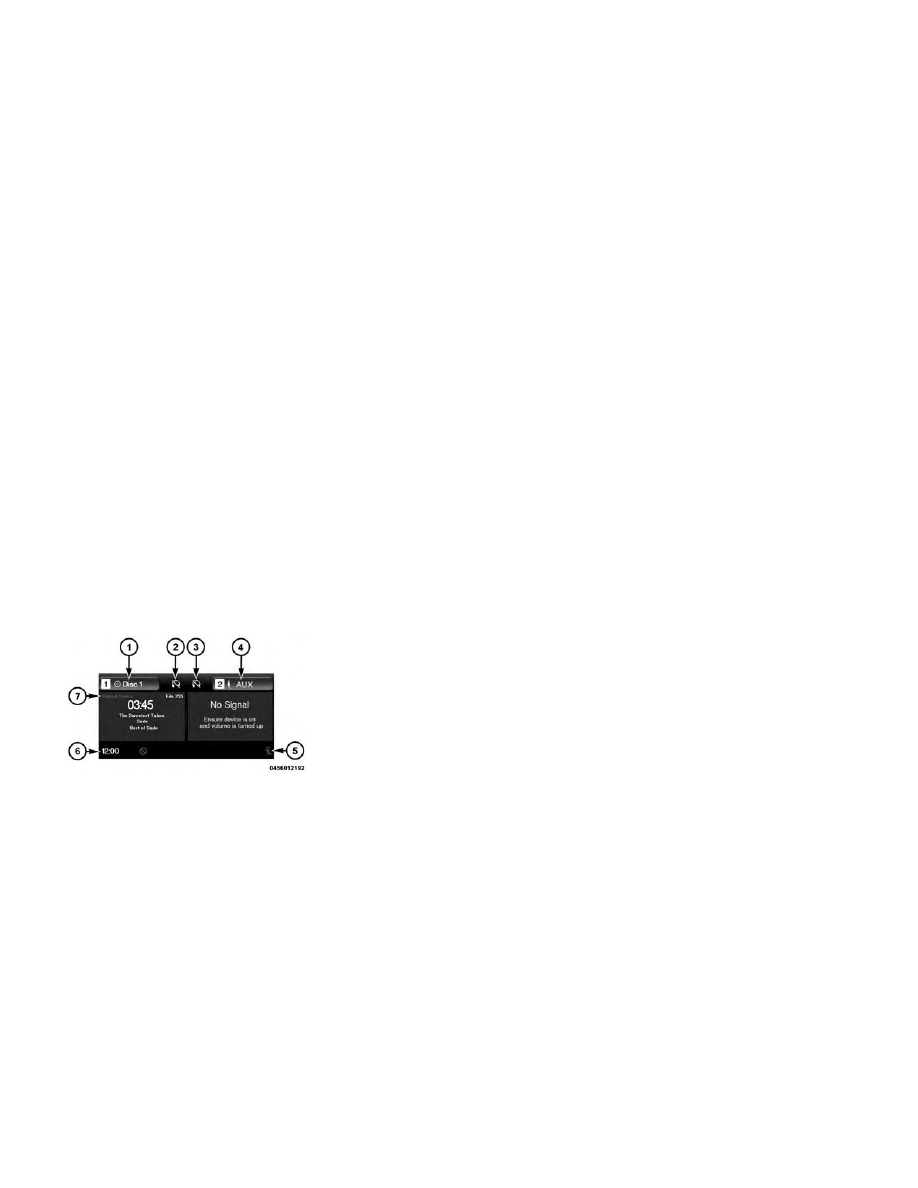

INFORMATION MODE
DISPLAY

1. Channel 1 Mode

2. Channel 1 Audio Only/Mute

3. Channel 2 Audio Only/Mute

4. Channel 2 Mode

5. Remote Control Lock Out

6. Clock

7. Source Mode

NUMERIC KEYPAD MENU

When the display for either Channel 1
or Channel 2 shows DIRECT TUNE,
pressing the remote control’s OK but-
ton activates a numeric keypad menu.
This screen makes it easy to enter a
specific tuner frequency, or track
number. To enter the desired digit:

1. Press the remote control’s naviga-
tion buttons (▲, ▼, ►, ◄) to navi-
gate to the desired digit.

2. When the digit is highlighted,
press

the

remote

control’s

ENTER/OK button to select the digit.
Repeat these steps until all digits are
entered.

3. To delete the last digit, navigate to
the Del button and press the remote
control’s ENTER/OK button.

4. After all of the digits are entered,
navigate to the Go button and press
the remote control’s ENTER/OK but-
ton.

DISC MENU

When listening to a CD Audio or CD
Data disc, pressing the remote con-
trol’s POP UP/MENU button displays
a list of all commands which control
playback of the disc. Using the op-
tions you can activate or cancel Scan
play and Random play.

DISPLAY SETTINGS

When watching a video source (DVD
Video with the disc in Play mode, Aux
Video, etc.), pressing the remote con-
trol’s SETUP button activates the
Display Settings menu. These settings
control the appearance of the video on
the screen. The factory default set-
tings are already set for optimum
viewing, so there is no need to change
these settings under normal circum-
stances.

Information Mode Video Screen

Display

209

To change the settings, press the re-
mote control’s navigation buttons (▲,
▼

) to select an item, then press the

remote control’s navigation buttons
(►, ◄) to change the value for the
currently selected item. To reset all
values back to the original settings,
select the Default Settings menu op-
tion and press the remote control’s
ENTER/OK button.

Disc Features control the remote DVD
/ Blu-ray Disc player's (for versions/
markets, where provided) settings of
DVD being watched in the remote
player.

LISTENING TO AUDIO
WITH THE SCREEN
CLOSED

To listen to only audio portion of the
channel with the screen closed:

• Set the audio to the desired source

and channel.

• Close the video screen.

• To change the current audio mode,

press the remote control’s MODE

button. This will automatically se-
lect the next available audio mode
without using the MODE/SOURCE
Select menu.

If the screen is closed and there is no
audio heard, verify that the head-
phones are turned on (the ON indica-
tor is illuminated) and the headphone
selector switch is on the desired chan-
nel. If the headphones are turned on,
press the remote control’s power but-
ton to turn audio on. If audio is still
not heard, check that fully charged
batteries are installed in the head-
phones.

DISC FORMATS

The VES™ DVD player is capable of
playing the following types of discs
(12 cm or 8 cm diameter):

• DVD-Video discs (MPEG-2 video

compression) (see notes about DVD
Region Codes)

• DVD-Audio discs (2 channel audio

output only)

• Audio Compact Discs (CDs)

• CD Data discs with MP3 and WMA

compressed audio format files

• Video CDs (MPEG-1 video com-

pression)

The Blu-Ray player is capable of the
playing the following types of discs
(12 cm diameter):

• BD: BDMV (Profile 1.1), BDAV,

• DVD: DVD-Video, DVD-Audio,

AVCREC, AVCHD, DVD-VR

• CD: CD-DA, VCD, CD-TEXT

• DVD/CD: MP3, WMA, AAC, DivX

(versions 3 – 6) profile 3.0

Compressed Video Files (DivX)

The Blu-ray player is capable of play-
ing DivX files from a CD disc (usually
a CD-R, CD-RW) or a DVD disc (usu-
ally a DVD-R, DVD+R, DVD-RW or
DVD+RW).

• The Blu-ray player always uses the

file extension to determine the
video format, so DivX files must
always end with the extension
“.div”, “divx” or “.avi”. To prevent

210

incorrect playback, do not use these
extensions for any other types of
files.

• For DivX files, only DivX Home

Theater

Profile

Ver.3.0

is

supported.

• Any file that is copy protected will

not play. The Blu-ray player will
automatically skip the file and be-
gin playing the next available file.

• Other compression formats such as

Xvid and RMP4 will not play. The
Blu-ray player will automatically
skip the file and begin playing the
next available file.

• For the lack of indexes DivX files,

“Resume Play, “Fast Forward” and
“Fast

Rewind”

cannot

be

supported.

• DivX Home Theater Profile 3.0 re-

quires:

• Maximum resolution 720 x 480

@ 30fps or 720 x 576 @ 25fps

• Minimum resolution 16 x 16

• Maximum frame rate for pro-

gressive source 30 frames per
second

• Maximum field rate for inter-

laced source 60 fields per second

• To change the current chapter, use

the remote control’s or Blu-ray
player’s “Fast Forward” button to
advance to the next chapter, or the
“Fast Rewind” button to return to
the start of the current or previous
chapter.

DVD/Blu-ray/BD Region Codes

The VES™ DVD player/Blu-ray
player and many DVD/Blu-ray discs
are coded by geographic region. These
region codes must match in order for
the disc to play. If the region code for
the DVD/Blu-ray disc does not match
the region code for the player, the disc
will stop playing and a warning will
be displayed.

DVD Audio Support

When a DVD-Audio disc is inserted in
the VES™ DVD player, the DVD-
Audio title on the disc is played by
default (most DVD-Audio discs also

have a Video title, but the Video title is
ignored). All multi - channel program
material is automatically mixed down
to two channels, which may result in a
lowered apparent volume level. If you
increase the volume level to account
for this change in level, remember to
lower the volume before changing the
disc or to another mode.

Recorded Discs

The VES™ DVD player will play
CD-R and CD-RW discs recorded in
CD-Audio or Video-CD format, or as
a CD-ROM containing MP3, WMA or
AAC (Blu-ray Disc Player only) files.
The player will also play DVD-Video
content recorded to a DVD-R or
DVD-RW disc. DVD-ROM discs (ei-
ther pressed or recorded) are not sup-
ported.

If you record a disc using a personal
computer, there may be cases where
the VES™ DVD player may not be
able to play some or the entire disc,
even if it is recorded in a compatible

211

format and is playable on other play-
ers. To help avoid playback problems,
use the following guidelines when re-
cording discs.

• Open sessions are ignored. Only

sessions that are closed are play-
able.

• For multi-session CDs that contain

only multiple CD-Audio sessions,
the player will renumber the tracks
so each track number is unique.

• For CD Data (or CD-ROM) discs,

always use the ISO-9660 (Level 1
or Level 2), Joliet, or Romeo for-
mat. Other formats (such as HFS,
or others) are not supported.

• Blu-ray Disc Player can extend

2000 files and 255 folders.

• The player recognizes a maximum

of 512 files and 99 folders per
CD-R and CD-RW disc.

• Mixed media recordable DVD for-

mats will only play the Video_TS
portion of the disc.

• Mixed disc which contains "DivX"

will be priority played on Blu-ray
Disc Player .

If you are still having trouble writing a
disc that is playable in the VES™
DVD player, check with the disc re-
cording software publisher for more
information about burning playable
discs.

The recommended method for label-
ing recordable discs (CD-R, CD-RW,
and DVD-R) is with a permanent
marker. Do not use adhesive labels as
they may separate from the disc, be-
come stuck, and cause permanent
damage to the DVD player.

Compressed Audio Files (MP3 /
WMA and ACC)

The DVD / Blu-ray player (for
versions/markets, where provided) is
capable of playing MP3 (MPEG-1
Audio Layer 3) and WMA (Windows
Media Audio) files from a CD Data
disc (usually a CD-R or CD-RW).

• The DVD player always uses the

file extension to determine the au-
dio format, so MP3 files must al-
ways end with the extension
".mp3" or ".MP3" and WMA files
must always end with the extension
".wma" or ".WMA." AAC files
must always end with the extension
"aac" or "AAC." To prevent incor-
rect playback, do not use these ex-
tensions for any other types of files.

• For MP3 files, only version 1 ID3

tag data (such as artist name, track
title, album, etc.) are supported.

• For Blu-ray files, only version 1.0 /

1.1 / 2.2 / 2.3 and 2.4 ID3 tag data
(such as artist name, track title,
album, etc.) are supported.

• Any file that is copy protected (such

as those downloaded from many
online music stores) will not play.
The DVD player will automatically
skip the file and begin playing the
next available file.

• Other compression formats such as

AAC, MP3 Pro, Ogg Vorbis, and
ATRAC3 will not play. The DVD

212

player will automatically skip the
file and begin playing the next
available file.

• If you are creating your own files,

the recommended fixed bit rate for
MP3 files is between 96 and 192
Kbps and the recommended fixed
bit rate for WMA files is between 64
and 192 Kbps. Variable bit rates
are also supported. For both for-
mats, the recommended sample
rate is either 44.1 kHz or 48 kHz.

• To change the current file, use the

DVD player’s ▲ button to advance
to the next file, or the ▼ button to
return to the start of the current or
previous file.

• To change the current directory, use

the remote control’s PROG UP and
Down buttons or Rewind/skip back
and fast fwd/skip forward.

Disc Errors

If the DVD player is unable to read the
disc, a "Disc Error" message is dis-
played on the VES™ and Radio dis-
plays and the disc is automatically

ejected. A dirty, damaged, or incom-
patible disc format are all potential
causes for a "Disc Error" message.

If a disc has a damaged track which
results in audible or visible errors that
persists for 2.0 seconds, the DVD
player will attempt to continue play-
ing the disc by skipping forward 1.0
to 3.0 seconds at a time. If the end of
the disc is reached, the DVD player
will return to the beginning of the disc
and attempt to play the start of the
first track.

The DVD player may shut down dur-
ing extremely hot conditions, such as
when the vehicle’s interior tempera-
ture is above 120° F. The Blu-ray
player may shut down when the vehi-
cle's interior temperature exceeds
140° F. When this occurs, the DVD /
Blu-ray player will display "VES
High Temp" and will shut off the
VES™ displays until a safe tempera-
ture is reached. This shutdown is nec-
essary to protect the optics of the DVD
/ Blu-ray player.

The Blu-ray player may require addi-
tional reading time during extremely

cold weather conditions. When this
occurs, allow the vehicles interior
temperature to warm, then insert disc
into player.

DISPLAY

Other Language Setup

All of the Language settings have a
special "Other" setting to accommo-
date languages other than Japanese or
English. These languages are selected
using a special four-digit code.

To enter a new language code, acti-
vate the DVD Setup Menu. To enter
DVD Setup Menu stop the DVD, enter
radio disc mode, then DVD setup and
follow these additional instructions:

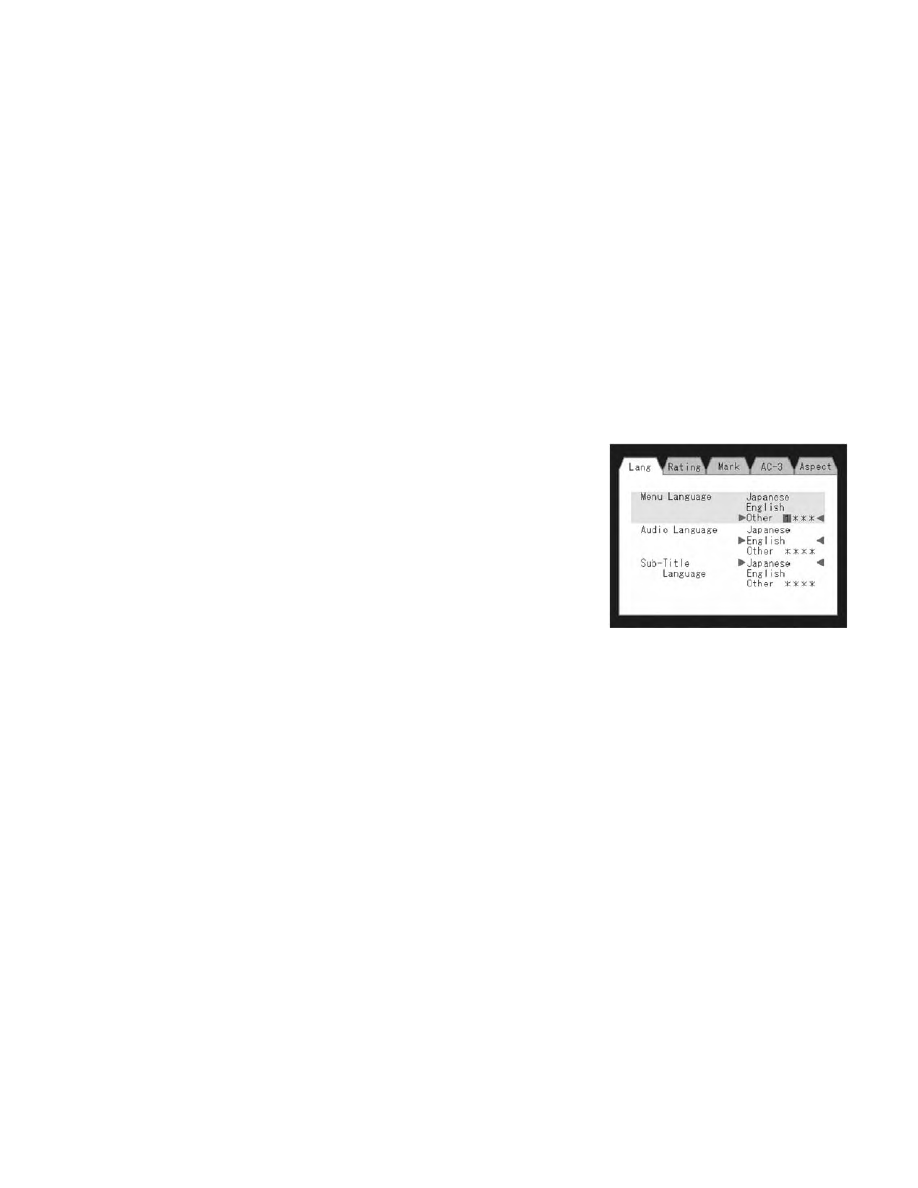

DVD Player Language Menu

213

• Using the remote control Up and

Down cursor buttons, highlight the
Language item you want to edit,
and then press the remote control
ENTER/OK button.

• Using the remote control Down cur-

sor button, select the "Other" set-
ting, then press the remote control’s
Right cursor button to begin editing
the setting.

• Using the remote control Up and

Down cursor buttons, select a digit
for the current position. After se-
lecting the digit, press the remote
control’s Right cursor button to se-
lect the next digit. Repeat this digit
selection sequence for all four
digits.

• When the entire four-digit code is

entered, press the remote control’s
ENTER/OK button. If the language
code is not valid, the numbers all
change back to "*". If the digits are
visible after this step, then the lan-
guage code is valid.

Here is an abbreviated list of language
codes. For more language codes,

please contact the dealer where the
vehicle was purchased.

Lan-
guage

Code

Lan-
guage

Code

Dutch

2311

French 1517

Ger-
man

1304

Ital-
ian

1819

Portu-
guese

2519

Span-
ish

1418

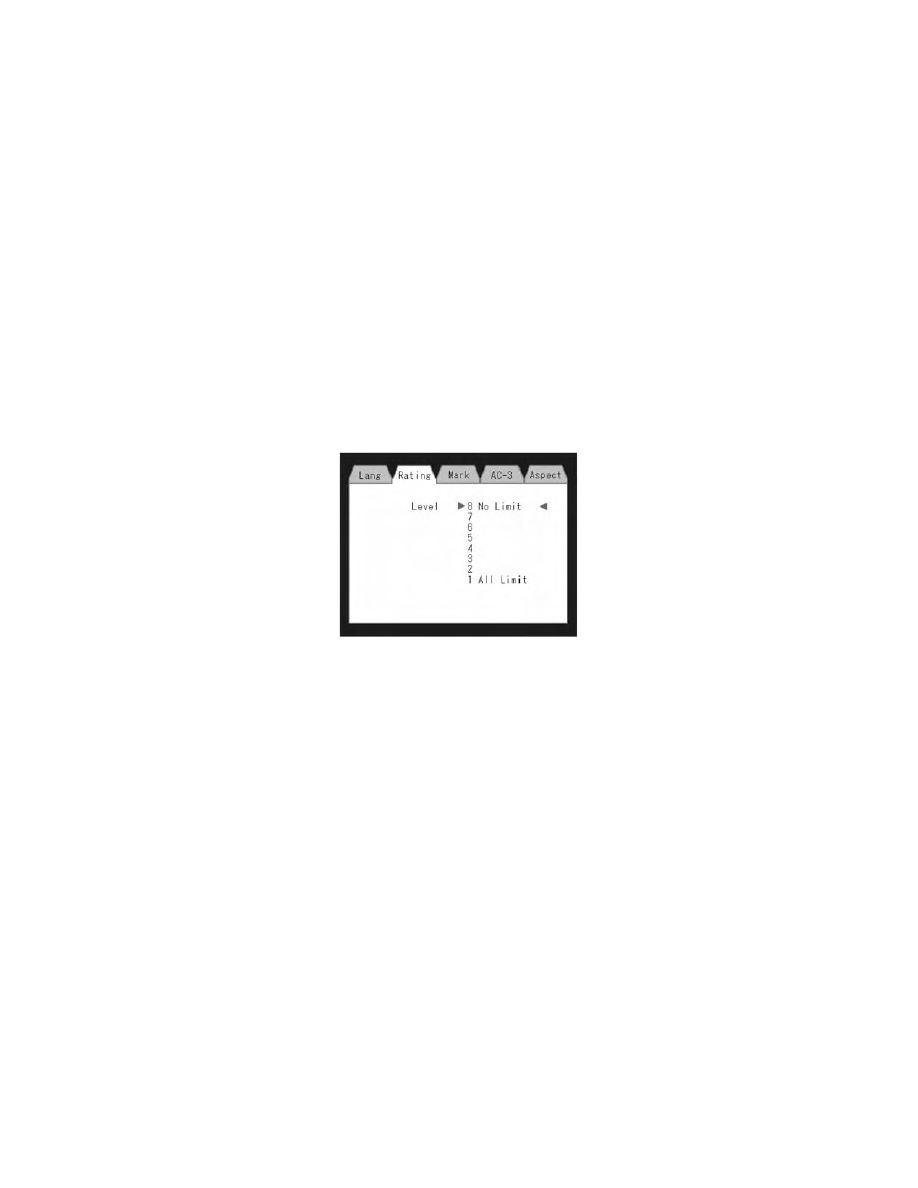

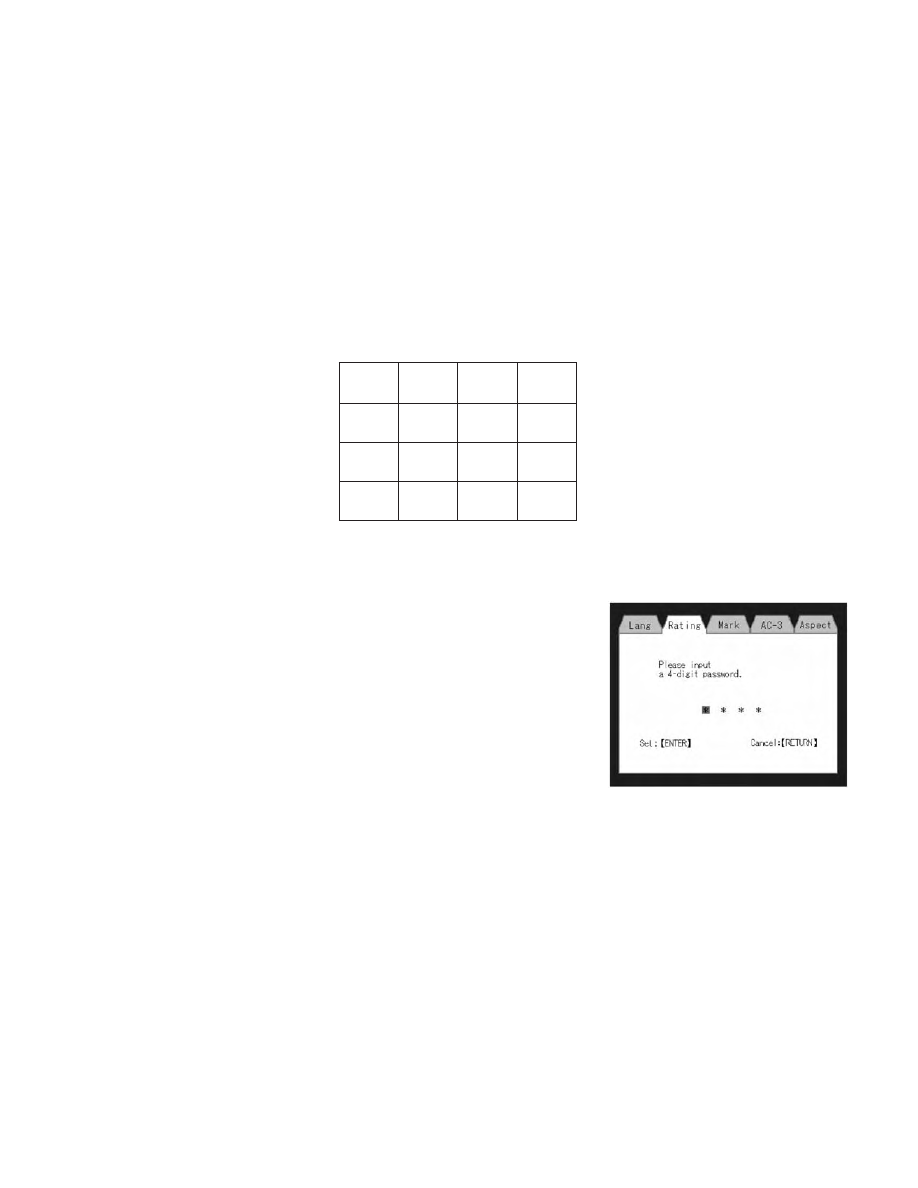

Rating and Password Setup

The Rating and Password settings
work together to control the types of
DVDs that your family watches. Most
DVD-Video discs have a rating (from
1 to 8) assigned to them where lower
numbers are designated for all audi-
ences and higher numbers are desig-
nated for more adult audiences.

When a DVD-Video disc is loaded, its
rating is compared to the setting in the
DVD player. If the rating of the disc is
higher than the setting in the player, a
Password screen is displayed. In order
to watch the disc, the rear passenger

must enter the correct password using
the password entry method described
below.

To play all discs without requiring a
password, set the DVD player’s rating
to Level 8. Setting the rating to Level
1 always requires the password to
play any DVD disc. Not all DVD discs
encode a Rating, so it is still possible
that discs designed for adult audi-
ences can still play without requiring
a password.

The default rating is Level 8 (play all
discs without a password) and the
default password is 0000.

DVD Password Entry

214

To set the password, activate the DVD
Setup Menu and follow these addi-
tional instructions:

• Using the remote control Left and

Right cursor buttons, select the
Rating tab.

• Highlight "Change Password", and

then press the remote control’s
ENTER/OK button.

• Enter the current password. Select

a digit, use the remote control Up
and Down cursor buttons to set the
value for the current digit, and then
press the remote control’s Right
cursor button to select the next
digit. Repeat this digit selection se-
quence for all four digits.

• After the four-digit password is en-

tered, press the remote control’s
ENTER/OK button. If the pass-
word is correct, the set password
screen is displayed.

• Using the remote control’s Up and

Down cursor buttons to set the
value for the current digit and the

remote control’s Right cursor but-
ton to select digits, enter the new
password.

• After the four-digit password is en-

tered, press the remote control’s
ENTER/OK button to accept the
change.

To set the rating, activate the DVD
Setup Menu and follow these addi-
tional instructions:

• Using the remote control’s Left and

Right cursor buttons, select the
Rating tab.

• Highlight "Change Rating", and

then press the remote control’s
ENTER/OK button.

• Enter the current password. Select

a digit, use the remote control’s Up
and Down cursor buttons to set the
value for the current digit, and then
press the remote control’s Right
cursor button to select the next
digit. Repeat this digit selection se-
quence for all four digits.

• After the four-digit password is en-

tered, press the remote control’s
ENTER/OK button. If the pass-
word is correct, the Rating Level
menu is displayed.

• Using the remote control’s Up and

Down cursor buttons, select the
new rating level, and then press the
remote control’s ENTER/OK but-
ton to accept the change.

PRODUCT AGREEMENT

Software

This product contains software li-
censed under GNU General Public Li-
cense (GPL) or GNU Lesser General
Public License (LGPL), etc. You have
the right of acquisition, modification,
and distribution of the source code of
the GPL/LGPL software.

DVD Player Level Menu

215

• THIS PRODUCT IS LICENSED

UNDER

THE

AVC

PATENT

PORTFOLIO LICENSE FOR THE
PERSONAL

AND

NON-

COMMERCIAL USE OF A CON-
SUMER TO (i) ENCODE VIDEO
IN COMPLIANCE WITH THE
AVC STANDARD ("AVC VIDEO")
AND/OR

(ii)

DECODE

AVC

VIDEO THAT WAS ENCODED BY
A CONSUMER ENGAGED IN A
PERSONAL

AND

NON-

COMMERCIAL

ACTIVITY

AND/OR WAS OBTAINED FROM
A VIDEO PROVIDER LICENSED
TO PROVIDE AVC VIDEO. NO
LICENSE

IS

GRANTED

OR

SHALL BE IMPLIED FOR ANY
OTHER USE. ADDITIONAL IN-
FORMATION MAY BE OBTAINED
FROM MPEG LA, L.L.C. SEE
HTTP://WWW.MPEGLA.COM

• THIS PRODUCT IS LICENSED

UNDER

THE

VC-1

PATENT

PORTFOLIO LICENSE FOR THE
PERSONAL

AND

NON-

COMMERCIAL USE OF A CON-
SUMER TO (i) ENCODE VIDEO
IN COMPLIANCE WITH THE

VC-1

STANDARD

("VC-1

VIDEO") AND/OR (ii) DECODE
VC-1 VIDEO THAT WAS EN-
CODED BY A CONSUMER EN-
GAGED IN A PERSONAL AND
NON-COMMERCIAL ACTIVITY
AND/OR WAS OBTAINED FROM
A VIDEO PROVIDER LICENSED
TO PROVIDE VC-1 VIDEO. NO
LICENSE

IS

GRANTED

OR

SHALL BE IMPLIED FOR ANY
OTHER USE. ADDITIONAL IN-
FORMATION MAY BE OBTAINED
FROM MPEG LA, L.L.C. SEE
HTTP://WWW.MPEGLA.COM

Patents

Cinavia Notice

This product uses Cinavia technology
to limit the use of unauthorized copies
of some commercially-produced film
and videos and their soundtracks.
When a prohibited use of an unau-
thorized copy is detected, a message
will be displayed and playback or
copying will be interrupted. More in-
formation about Cinavia technology
is provided at the Cinavia Online
Consumer Information Center at

http://www.cinavia.com. To request
additional information about Cinavia
by mail, send a postcard with your
mailing address to: Cinavia Consumer
Information Center, P.O. Box 86851,
San Diego, CA, 92138, USA.

This product incorporates proprietary
technology under license from Ver-
ance Corporation and is protected by
U.S. Patent 7,369,677 and other U.S.
and worldwide patents issued and
pending as well as copyright and
trade secret protection for certain as-
pects of such technology. Cinavia is a
trademark of Verance Corporation.
Copyright

2004-2010

Verance

Corporation. All rights reserved by
Verance. Reverse engineering or dis-
assembly is prohibited.

• This product incorporates copy-

right protection technology that is
protected by U.S. patents and other
intellectual property rights. Use of
this copyright protection technol-
ogy must be authorized by Macro-
vision, and is intended for home
and other limited viewing uses only
unless otherwise authorized by

216

Macrovision. Reverse engineering
or disassembly is prohibited.

• Manufactured under license under

U.S.

Patent

#’s:

5,451,942;

5,956,674; 5,974,380; 5,978,762;
6,487,535 & other U.S. and world-
wide patents issued & pending.
DTS is a registered trademark and
the DTS logos, Symbol and DTS
2.0 Channel are trademarks of
DTS, Inc. © 1996-2007 DTS, Inc.
All Rights Reserved.

• Manufactured under license from

Dolby Laboratories. Dolby and the
double-D symbol are trademarks of
Dolby Laboratories.

ABOUT DIVX VIDEO: DivX® is a
digital video format created by DivX,
LLC,

a

subsidiary

of

Rovi

Corporation. This is an official DivX
Certified® device that plays DivX
video. Visit divx.com for more infor-
mation and software tools to convert
your files into DivX videos.

ABOUT

DIVX

VIDEO-ON-

DEMAND: This DivX Certified® de-
vice must be registered in order to

play

purchased

DivX

Video-on-

Demand (VOD) movies. To obtain
your registration code, locate the
DivX VOD section in your device
setup menu. Go to vod.divx.com for
more information on how to complete
your registration.

DivX®, DivX Certified® and associ-
ated logos are trademarks of Rovi
Corporation or its subsidiaries and
are used under license.

Trademark

• Blu-ray Disc™, Blu-ray™ and the

logos are trademarks of the Blu-ray
Disc Association.

• Java is a registered trademark of

Oracle and/or its affiliates.

CAUTION!

Use of controls or adjustments or
performance of procedures other
than those specified herein may re-
sult in hazardous radiation expo-
sure.

STEERING WHEEL
AUDIO CONTROLS

The remote sound system controls are
located on the rear surface of the
steering wheel, at the three and nine
o'clock positions.

The right-hand rocker switch has a
pushbutton in the center, and controls
the volume and mode of the sound
system. Pressing the top of the rocker
switch will increase the volume.
Pressing the bottom of the rocker
switch will decrease the volume.
Pressing the center button changes
the operation of the radio from MW to
LW, or to CD mode, depending on
which radio is in the vehicle.

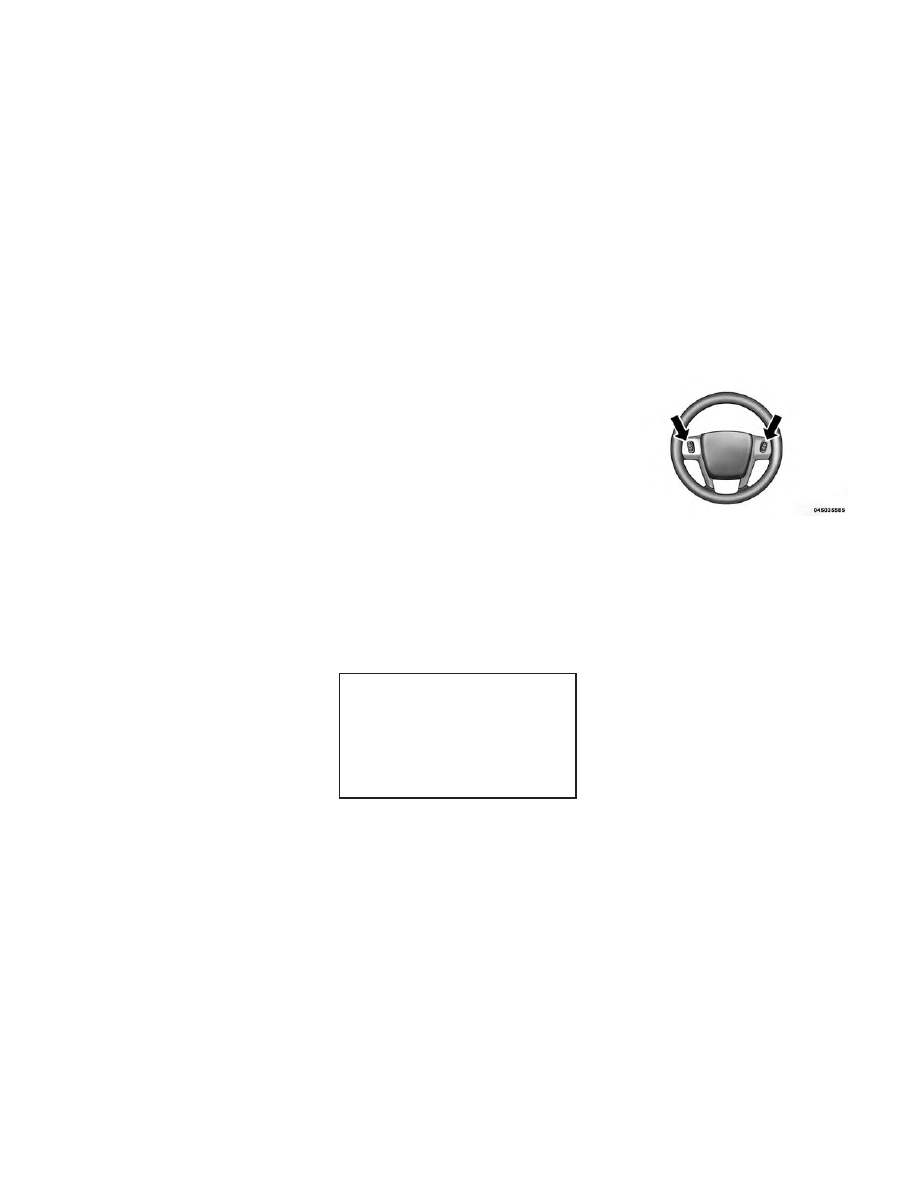

Remote Sound Controls (Back View

Of Steering Wheel)

217

The left-hand rocker switch has a
pushbutton in the center. The func-
tion of the left-hand switch is differ-
ent, depending on which mode you
are in.

The following describes the left-hand
rocker switch operation in each mode.

RADIO OPERATION

Pressing the top of the switch will
SEEK up for the next listenable sta-
tion, and pressing the bottom of the
switch will SEEK down for the next
listenable station.

The button located in the center of the
left-hand switch will tune to the next
preset station that you have pro-
grammed in the radio preset push-
button.

CD PLAYER

Pressing the top of the switch once
will go to the next track on the CD.
Pressing the bottom of the switch once
will go to the beginning of the current
track, or to the beginning of the pre-
vious track if it is within one second
after the current track begins to play.

If you press the switch up or down
twice it plays the second track; three
times, it will play the third, etc.

The button in the center of the left-
hand switch has no function in this
mode.

CD/DVD DISC
MAINTENANCE

To keep a CD/DVD in good condition,
take the following precautions:

1. Handle the disc by its edge; avoid
touching the surface.

2. If the disc is stained, clean the
surface with a soft cloth, wiping from
center to edge.

3. Do not apply paper or tape to the
disc; avoid scratching the disc.

4. Do not use solvents such as ben-
zene, thinner, cleaners, or anti-static
sprays.

5. Store the disc in its case after play-
ing.

6. Do not expose the disc to direct
sunlight.

7. Do not store the disc where tem-
peratures may become too high.

NOTE:

If you experience diffi-

culty in playing a particular disc, it
may be damaged (i.e., scratched,
reflective coating removed, a hair,
moisture or dew on the disc) over-
sized, or have protection encoding.
Try a known good disc before con-
sidering disc player service.

RADIO OPERATION AND
MOBILE PHONES

Under certain conditions, the mobile
phone being on in your vehicle can
cause erratic or noisy performance
from your radio. This condition may
be lessened or eliminated by relocat-
ing the mobile phone antenna. This
condition is not harmful to the radio.
If your radio performance does not
satisfactorily “clear” by the reposi-
tioning of the antenna, it is recom-
mended that the radio volume be
turned down or off during mobile
phone operation.

218

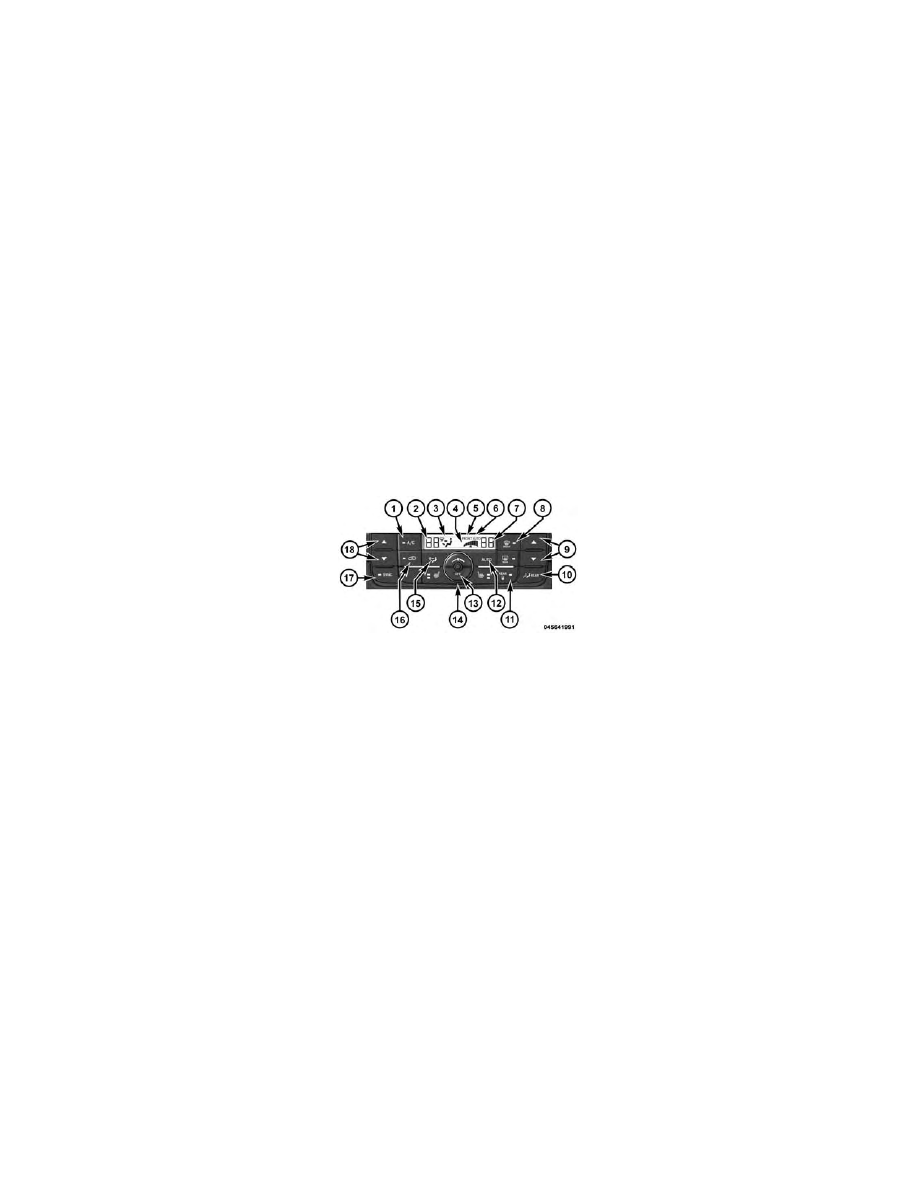

CLIMATE CONTROLS

The Climate Control system allows
you to regulate the temperature,
amount, and direction of air circulat-
ing throughout the vehicle. The con-
trols are located on the instrument
panel, below the radio.

AUTOMATIC
TEMPERATURE CONTROL
(ATC)

• Front Three-Zone ATC allows both

driver and front passenger seat oc-
cupant, and rear seat occupants to
select individual comfort settings.

• When occupants in the vehicle se-

lect the AUTO mode operation, a
comfort temperature can be set by
using the temperature up and down
buttons, and the auto blower op-
eration will be set automatically.

• The system can be controlled

manually, if desired.

• SYNC feature links the controls for

all three zones, allowing one com-
fort setting (driver setting) for the
cabin, if desired.

The Three-Zone ATC system auto-
matically maintains the interior com-
fort level desired by the driver and all
passengers. The system automatically
adjusts the air temperature, the air-
flow volume, amount of outside air
recirculation and the airflow direc-
tion. This maintains a comfortable
temperature, even under changing
conditions.

1. Air Conditioning (A/C) Button

Press and release to change the current
Air Conditioning (A/C) setting, the in-
dicator illuminates when A/C is ON.
Performing this function will cause the
ATC to switch into manual mode.

2. Left Front Seat Occupant Tem-
perature Display

This display shows the temperature
setting for the left front seat occupant.

3. Mode Display

This display shows the current Mode
selection (Panel, Bi-Level, Floor,
Mix).

4. Blower Control Display

This display shows the current Blower
speed selection.

5. Front Auto Indicator

This indicates when the system is in
Front Auto mode.

6. Auto Indicator

This indicates when the system is in
Auto mode.

7. Right Front Seat Occupant Tem-
perature Display

This display shows the temperature
setting for the right front seat occu-
pant.

8. Front Defrost Button

Press and release to change the cur-
rent setting, the indicator illuminates
when ON. Performing this function
will cause the ATC to switch into

219

manual mode. The blower will engage
immediately if the Defrost mode is
selected.

9. Passenger Temperature Control
Up/Down Button

Provides the passenger with indepen-
dent temperature control. Push the
top button for warmer temperatures
or the lower button for cooler tem-
perature settings.

10. Rear Control Button

Provides toggle operation between
front control screen and rear control
screen. Push the button to activate the
rear climate control screen and allow
the front seat occupants control over
the rear climate settings.

11. Rear Lock

Press and release the Rear Lock but-
ton on the front ATC panel to lock and
unlock the rear climate controls.

12. Auto Temperature Control But-
ton

Controls airflow temperature, distri-
bution, volume, and the amount of air
recirculation automatically. Press and

release to select. Refer to “Automatic
Operation” for more information.
Performing this function will cause
the ATC to switch between manual
mode and automatic modes.

13. Climate Control OFF Button

Press and release to turn the Climate
Control OFF.

14. Blower Control

There are seven blower speeds, the
blower speed increases as you move
the control to the right from the lowest
blower setting. Performing this func-
tion will cause the ATC to switch into
manual mode.

15. Mode Control Button

Press and release to select between
Modes (Panel, Bi-Level, Floor, Mix).
Performing this function will cause
the ATC to switch into manual mode.

16. Recirculation Control Button

Press and release to change the cur-
rent setting, the indicator illuminates
when ON.

17. SYNC Button

Press and release to control the tem-
perature setting for all three zones
from the driver temperature control.

18. Driver Temperature Control
Up/Down Button

Provides the driver with independent
temperature control. Push the top
button for warmer temperatures or
the lower button for cooler tempera-
ture settings.

Automatic Operation

1. Press the AUTO button on the
front ATC Panel and the words Front
Auto will illuminate in the front ATC
display, along with two temperatures
for the driver and front passenger.
The system will then automatically
regulate the amount of airflow.

2. Next, adjust the temperature you
would like the system to maintain, by
adjusting the driver, front passenger,
and rear seat rotary temperature
knobs. Once the desired temperature
is displayed, the system will achieve
and automatically maintain that com-
fort level.

220
