Lancia VOYAGER. Service Manual - part 10

WARNING!

Do not operate this vehicle with a
console compartment lid in the
open position. Cellular phones, mu-
sic players, and other handheld
electronic devices should be stowed
while driving. Use of these devices
while driving can cause an accident
due to distraction, resulting in
death or injury.

BASIC CONSOLE

Basic Console features consist of the
following:

• The basic console profile allows ve-

hicle occupants to easily pass
through the first row to the second.

• Four cupholders accept up to extra

large size beverage cups or 0.6 L
plastic bottles. Cupholders are
dishwasher safe for cleaning.

• The cupholders are removable to

access a large storage bin.

• The basic console is removable

from the vehicle for additional floor
space by removing the cap and clip
at the console base.

To Remove The Basic Floor
Console

1. Remove the front anchor cup plug
and clip.

2. Slide the console base forward
while lifting slightly to clear the rear
load floor hook.

3. Remove the console.

To Reinstall The Basic Floor
Console

1. Position the console at a slight
angle (front slightly higher than the
rear).

2. Slide the console rearward into the
floor bracket/hook.

3. Align the console until the front
anchor cup plug hole is centered on
the winch hole.

4. Reinstall the clip first and then
while pushing downward on the con-
sole with slight pressure, reinstall the
cover plug.

5. Pull up on the console to be sure it
is firmly latched.

WARNING!

In an accident, serious injury could
result if the removable floor console
is not properly installed. Always be
sure the removable floor console is
fully latched.

PREMIUM CONSOLE (for
versions/markets, where
provided)

The three-compartment console with
sliding storage bin, sliding upper tray
with storage and large console storage
bin offers multiple configurations.

• Four cupholders with dishwasher

safe liners for cleaning. The cup-
holders can accept plastic bottles,
large cups or mugs with handles.

• Top tray storage

157

• Upper storage bin can hold nine

regular or 18 thin CDs or other
items

• Large console center storage will

store headphones for the available
rear DVD entertainment system or
other items

• 12 Volt DC power outlet provides

continuous power inside the con-
sole for cell phones or other
electronics.

• Rear occupant accessible

• Multiple adjustments

• Removable from vehicle for addi-

tional floor space.

The top and center console sections
slide forward and rearward to provide
added user comfort. A one-piece cup
holder insert for both cavities can eas-
ily be removed for cleaning. The cup-
holders will also accommodate large
size cups and 0.6 L bottles.

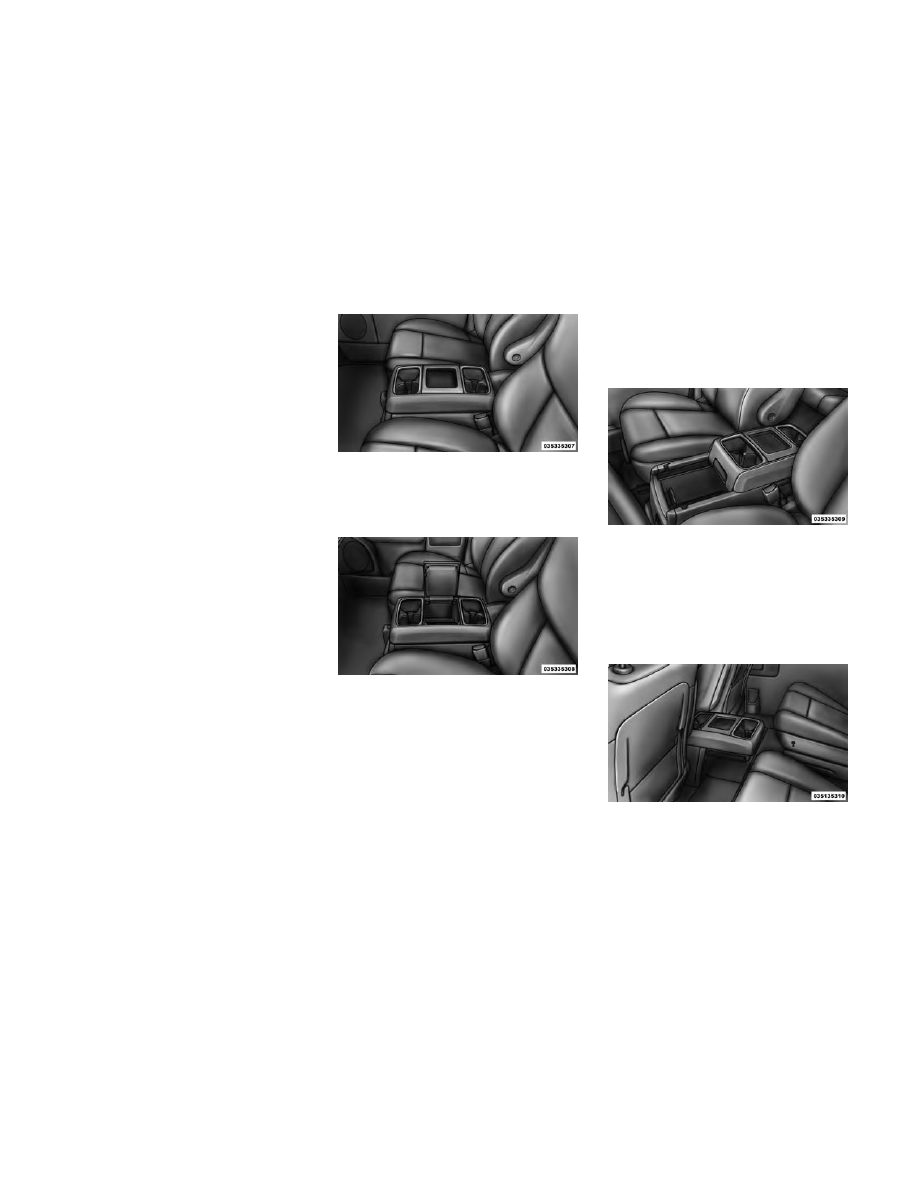

Position 1 shows the console closed
with four cupholders and a conve-
nient storage tray.

Position 2 shows the raised storage
tray revealing a large storage area be-
low.

Dual Storage Bins

Position 3 shows the top portion of the
console in a rearward position. This is
accomplished by lifting the upper
most latch at the front of the console.

This provides easy access to the stor-
age area below and provides two of
the four cupholders for the second
row passengers.

Position 4 shows the complete console
in its rearmost position. Again, lifting
second latch handle at the front of the
console, allows complete access to a
lower storage bin and provides addi-
tional cupholders for rear passengers.

Console Position 1

Console Position 2

Console Position 3

Console Position 4

158

To Remove The Premium Floor
Console

1. Pull up on the bottom release
handle in the front of the console.

2. Lift the rear of the console up sev-
eral inches/centimeters.

3. Pull rearward to disengage from
floor and remove console.

To Reinstall The Premium Floor
Console:

1. Position the console at a slight
angle (rear slightly higher than the
front).

2. Slide the console forward into the
floor bracket.

3. Rotate the rear of the console
down until it is resting on the floor
bracket.

4. Push down on the rear of the con-
sole until it is seated in the rear floor
bracket.

5. Pull up on the console to be sure it
is firmly latched.

WARNING!

In an accident, serious injury could
result if the removable floor console
is not properly installed. Always be
sure the removable floor console is
fully latched.

SUPER CONSOLE (for
versions/markets, where
provided)

The Super Console contains multiple
storage

areas,

front

lower

pass

through, top forward bin, top rear-
ward bin and rear pull out drawer.

The super console contains a pass
through storage area accessible for
both the driver and front passenger.

The super console tambour doors are
opened by pushing down on the finger
tabs and sliding the door. The front
tambour door slides forward, the rear
tambour door slides rearward.

NOTE: The front cupholder light
ring and pass through lighting is
controlled by a dimming switch lo-
cated on the instrument panel, re-
fer to “Lights” in “Understanding
The Features Of Your Vehicle” for
further information.

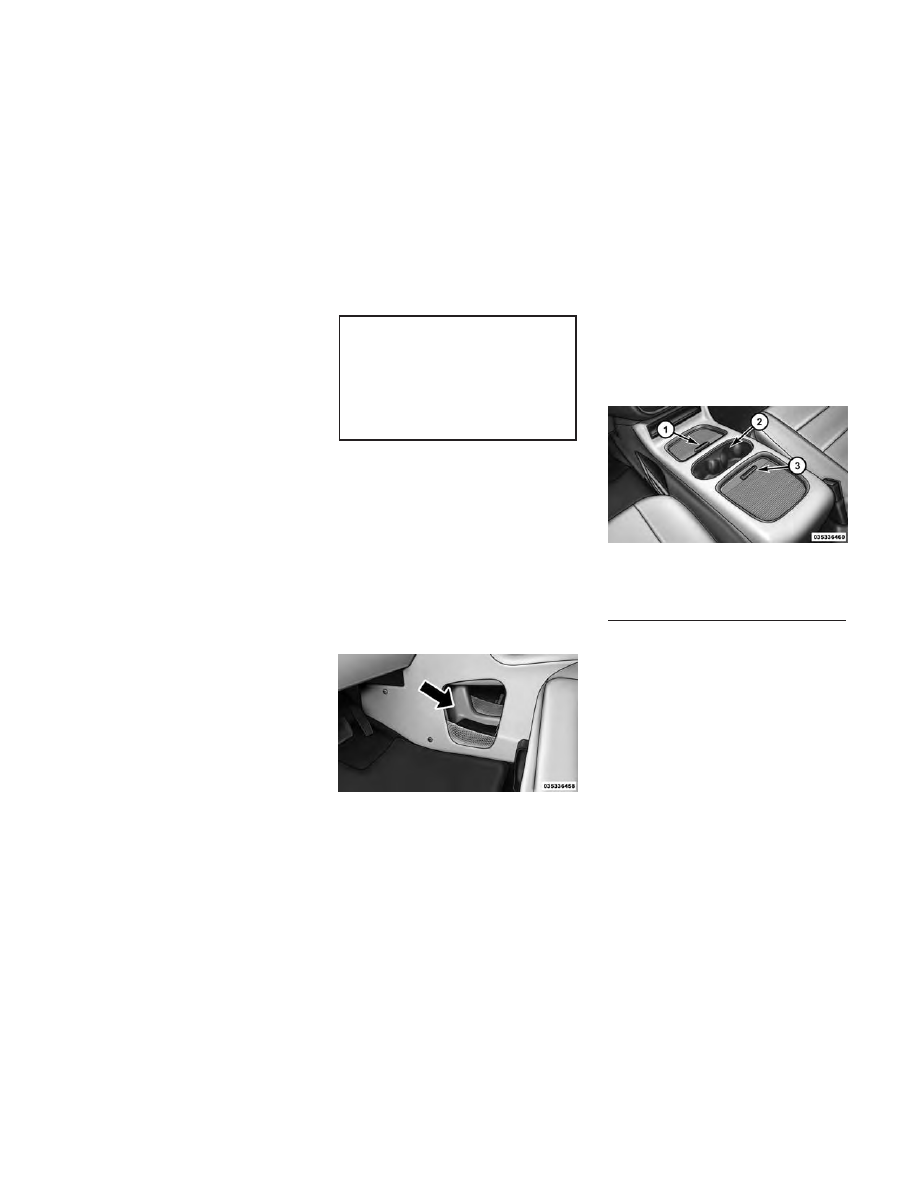

Front Lower Pass Through

Super Console

1 — Front Sliding Tambour Door

2 — Cupholder Light Ring

3 — Rear Sliding Tambour Door

159

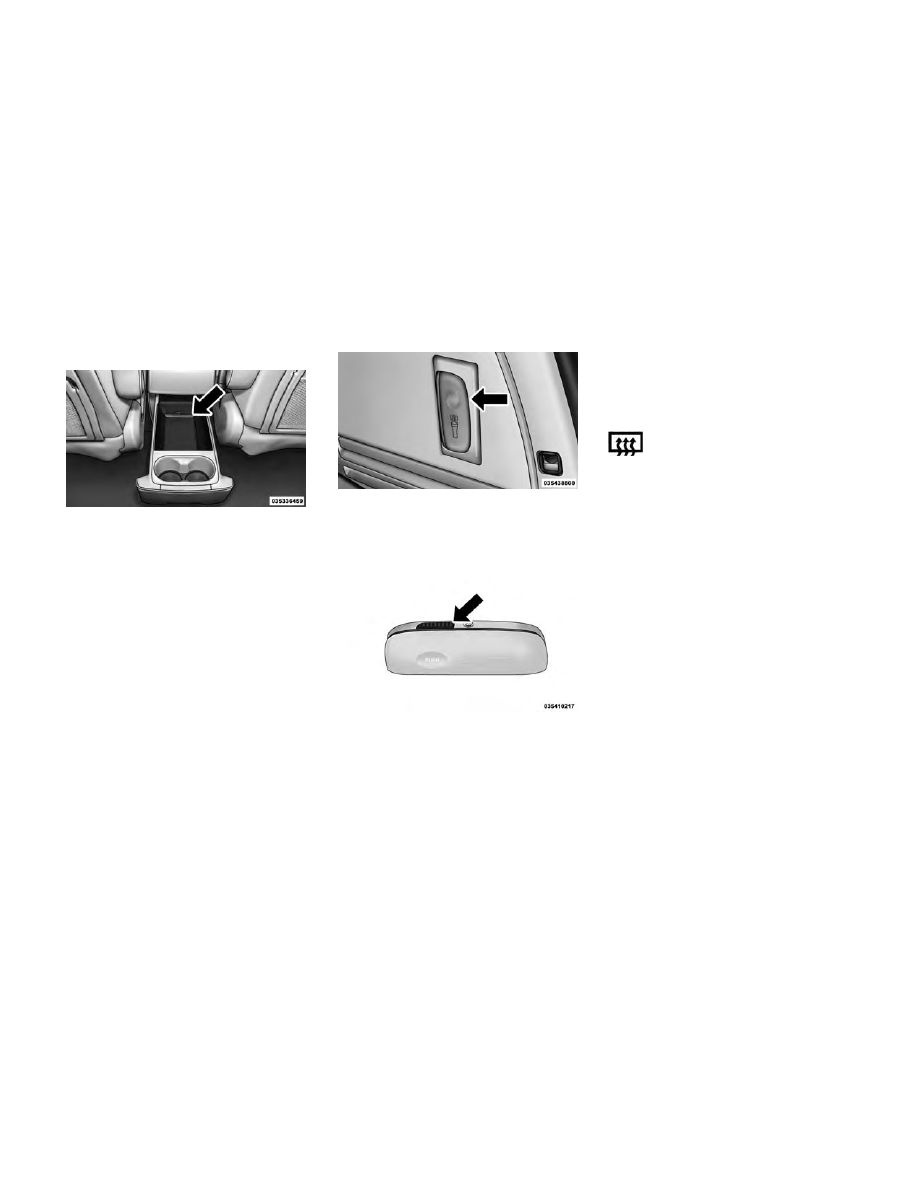

Located in the back of the super con-
sole is a storage drawer and cuphold-
ers for the rear passengers.

CARGO AREA FEATURES

RECHARGEABLE
FLASHLIGHT (for
versions/markets, where
provided)

The

rechargeable

flashlight

is

mounted on the right side of the cargo
area. The flashlight snaps out of the
bezel when needed. The flashlight
features two bright LED light bulbs
and is powered by a lithium battery
that recharges when snapped back
into place and the vehicle is either
running or the key is in the accessory
position.

Press in on the flashlight to release it.

To operate the flashlight, press the
switch once for high, twice for low,
and a third time to return to off.

REAR WINDOW
FEATURES

REAR WINDOW
DEFROSTER

The rear window defroster
button is located on the cli-

mate control (Mode) knob. Press this
button to turn on the rear window
defroster and the heated outside mir-
rors (for versions/markets, where
provided). An indicator in the button
will illuminate when the rear window
defroster is on. The rear window de-
froster automatically turns off after
approximately 10 minutes. For an ad-
ditional five minutes of operation,
press the button a second time.

NOTE:

• You can turn off the heated mir-

ror feature at anytime by press-
ing the rear window defroster
switch a second time.

Rear Drawer Storage

Press And Release

Three-Press Switch

160

• To prevent excessive battery

drain, use the rear window de-
froster only when the engine is
operating.

CAUTION!

Failure to follow these cautions can
cause damage to the heating ele-
ments:
• Use care when washing the inside

of the rear window. Do not use
abrasive window cleaners on the
interior surface of the window.
Use a soft cloth and a mild wash-
ing solution, wiping parallel to
the heating elements. Labels can
be peeled off after soaking with
warm water.

• Do not use scrapers, sharp instru-

ments, or abrasive window clean-
ers on the interior surface of the
window.

• Keep all objects a safe distance

from the window.

ROOF LUGGAGE RACK
(for versions/markets,
where provided)

The crossbars on your vehicle are de-
livered stowed within the roof rack
side rails. If adding cargo, deploy the
crossbars. Distribute cargo weight
evenly on the roof rack crossbars, to
maximum of 68 kg. The roof rack
does not increase the total load carry-
ing capacity of the vehicle. Be sure the
total load of cargo inside the vehicle
plus that on the external rack does not
exceed the maximum vehicle load ca-
pacity.

The crossbars and side rails are de-
signed to carry weight on vehicles
equipped with a luggage rack. The

load must not exceed 68 kg, and
should be uniformly distributed over
the luggage rack crossbars.

NOTE:

• Crossbars are error-proofed and

cannot be deployed or stowed in
the incorrect positions.

• To help control wind noise, stow

the crossbars in the side rails
when they are not in use.

DEPLOYING THE
CROSSBARS

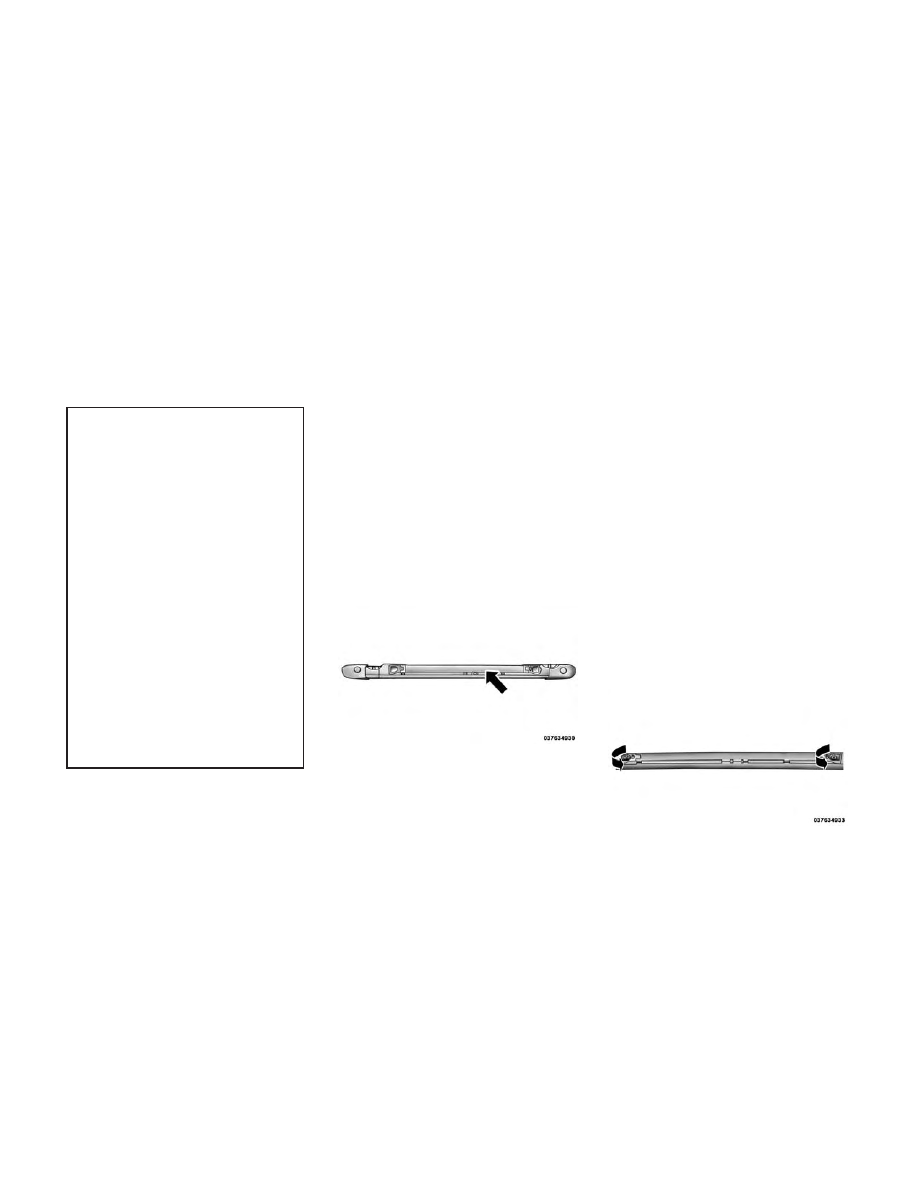

To deploy the crossbars, completely
loosen the thumb screws at both ends
of the crossbar and lift the crossbar
from its stowed position in the side
rail. Repeat with crossbar on the op-
posite side.

Crossbar Stowed In Side Rail

Loosening Crossbars

161

CAUTION!

Use care when removing and han-
dling the crossbars to prevent dam-
age to the vehicle.

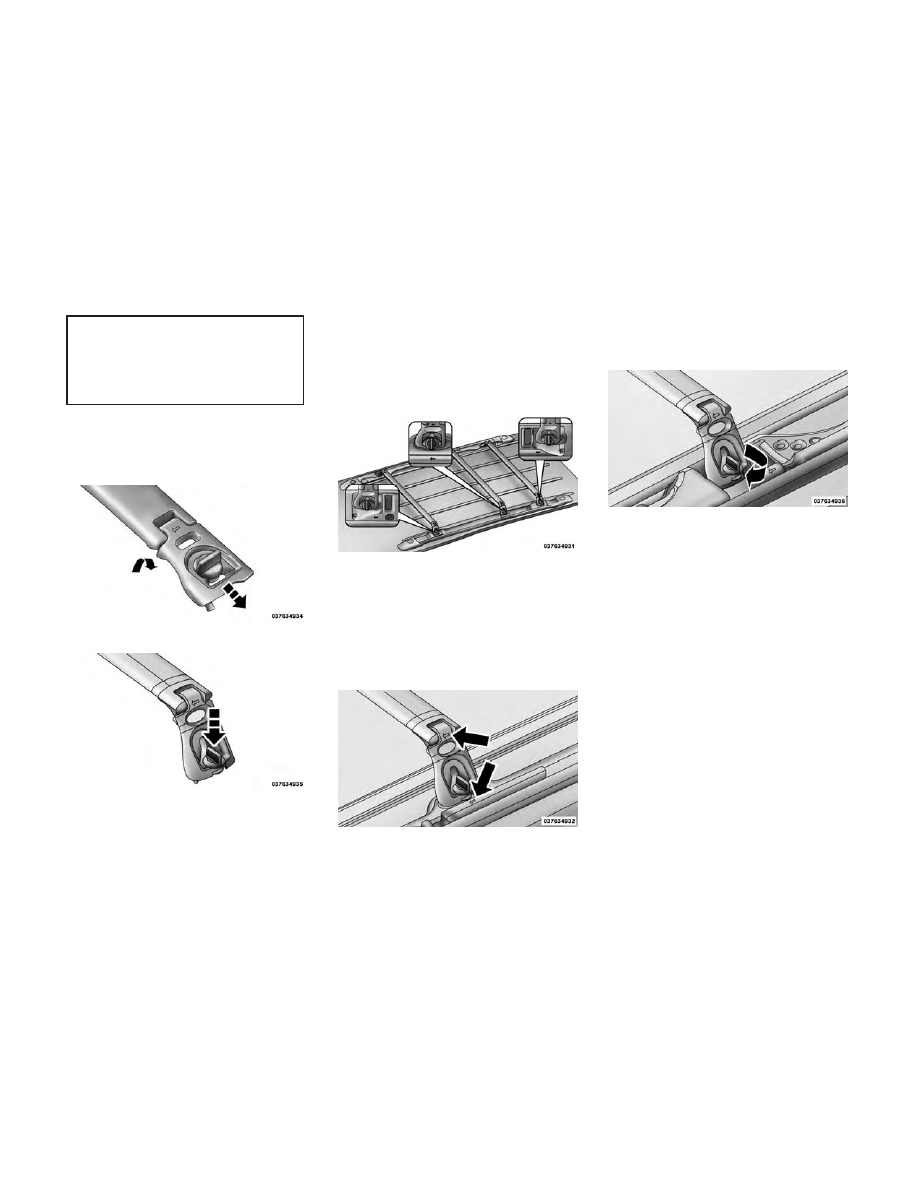

Bend the crossbar supports at each
end, taking care to keep hand clear of
pivoting joint. Slide the thumb screw
down.

Then, position the crossbars across
the roof.

NOTE: The crossbars are identi-
cal and can be placed in any two of
the three deploy positions.

Make sure the directional arrows on
the crossbars align with the direc-
tional arrows on the side rails. Set the
crossbars into the deployed positions.

Once the crossbars are set into posi-
tion, tighten the thumb screws com-
pletely.

Stowing the Crossbars

Reverse the procedure to stow the
crossbars, again, taking care to keep
hand clear of pivoting joint. Crossbars
are identical and can be stowed in
either rail nest. Once the crossbars are
stowed, tighten the thumb screws
completely.

NOTE: Load should always be se-
cured to crossbars first, with rail
tie down loops used as additional
securing points if needed. Tie
loops are intended as supplemen-
tary tie down points only. Do not
use ratcheting mechanisms with
the tie loops.

Stowed Position

Deployed Position

Deploy Positions – Choose Two Of

Three

Crossbar To Side Rail Installation

Tightening Crossbar

162

CAUTION!

• Check deployed crossbars fre-

quently and retighten thumb
screws as necessary.

• To avoid damage to the roof rack

and vehicle, do not exceed the
maximum roof rack load capacity
of 68 kg. Always distribute heavy
loads as evenly as possible and
secure the load appropriately.

• To prevent damage to the roof of

your vehicle, DO NOT carry any
loads on the roof rack without the
crossbars deployed.

(Continued)

CAUTION!

(Continued)

• The load should be secured and

placed on top of the crossbars, not
directly on the roof. If it is neces-
sary to place the load on the roof,
place a blanket or other protec-
tive layer between the load and
the roof surface.

• Long loads which extend over the

windshield, such as wood panels
or surfboards, or loads with large
frontal area should be secured to
both the front and rear of the
vehicle.

• Travel at reduced speeds and turn

corners carefully when carrying
large or heavy loads on the roof
rack. Wind forces, due to natural
causes or nearby truck traffic,
can add sudden upward lift to a
load. This is especially true on
large flat loads and may result in
damage to the cargo or your ve-
hicle.

WARNING!

Cargo must be securely tied before
driving your vehicle. Improperly
secured loads can fly off the vehicle,
particularly at high speeds, result-
ing in personal injury or property
damage. Follow the roof rack cau-
tions when carrying cargo on your
roof rack.

HEADLIGHT WASHER
(for versions/markets,
where provided)

The multifunction lever operates the
headlight washers when the ignition
switch is in the ON position and the
headlights are turned on. The multi-
function lever is located on the left
side of the steering column.

To use the headlight washers, push
the multifunction lever inward (to-
ward the steering column) to the sec-
ond detent and release it. The head-
light washers will spray a timed high-
pressure spray of washer fluid onto
each headlight lens. In addition, the

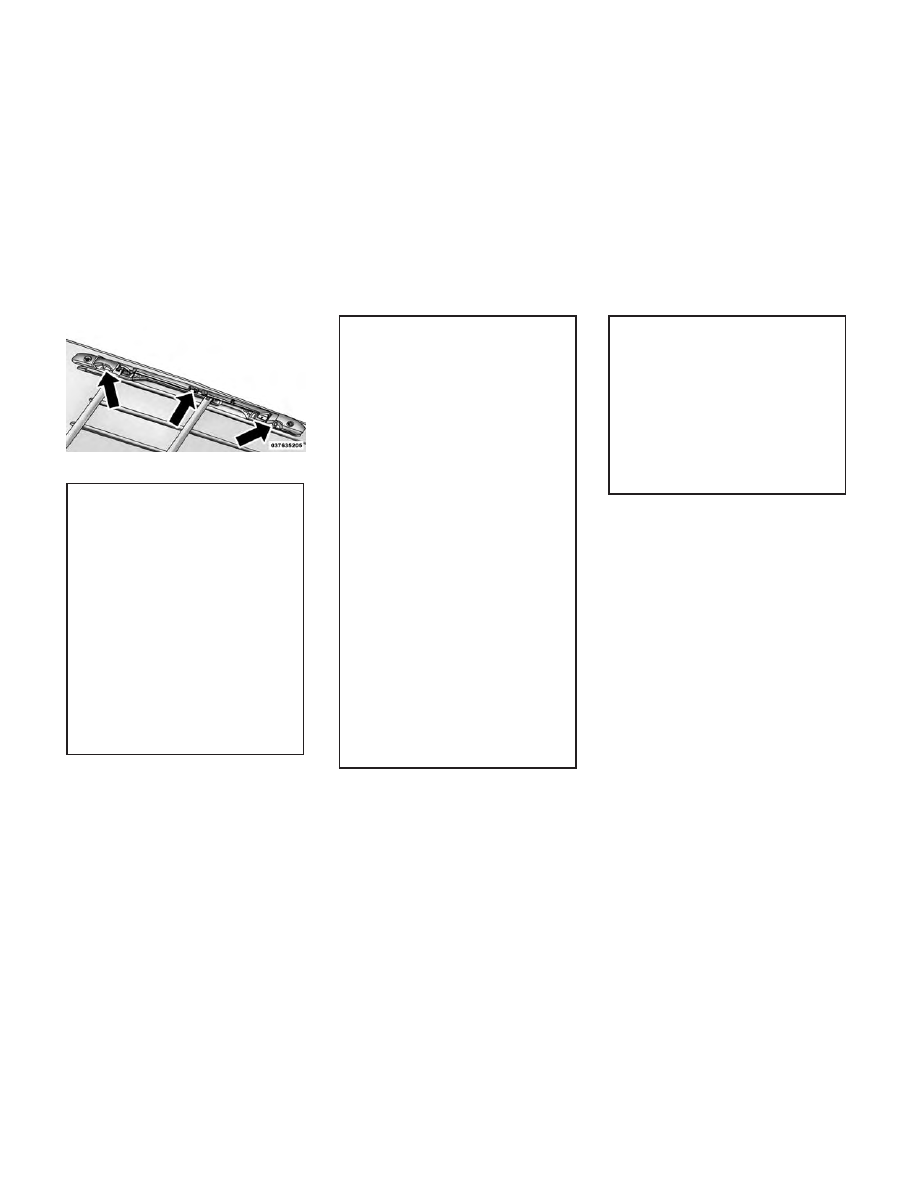

Rail Tie Loops

163

windshield washers will spray the
windshield and the windshield wipers
will cycle.

NOTE: After turning the ignition
switch and headlights ON, the
headlight washers will operate on
the first spray of the windshield
washer and then every eleventh
spray after that.

SUN SCREENS (for
versions/markets, where
provided)

Sun screens are available for second
and third row seating windows. The
screens store in the sill trim panels,
and the tops of the windows are
equipped with hooks that the sun
screens attach to when pulled out.

Gently pull up on the tab to raise the
sun screen. Continue pulling the sun
screen until the tab is near the top of
the window.

Once the screen is completely to the
top of the window, extend the top bar
of the sun screen over the two hooks
attached to the top of the window.

To lower the sun screen, gently lift the
tab upward to disengage the hooks,
and feed the screen back into the base
sill.

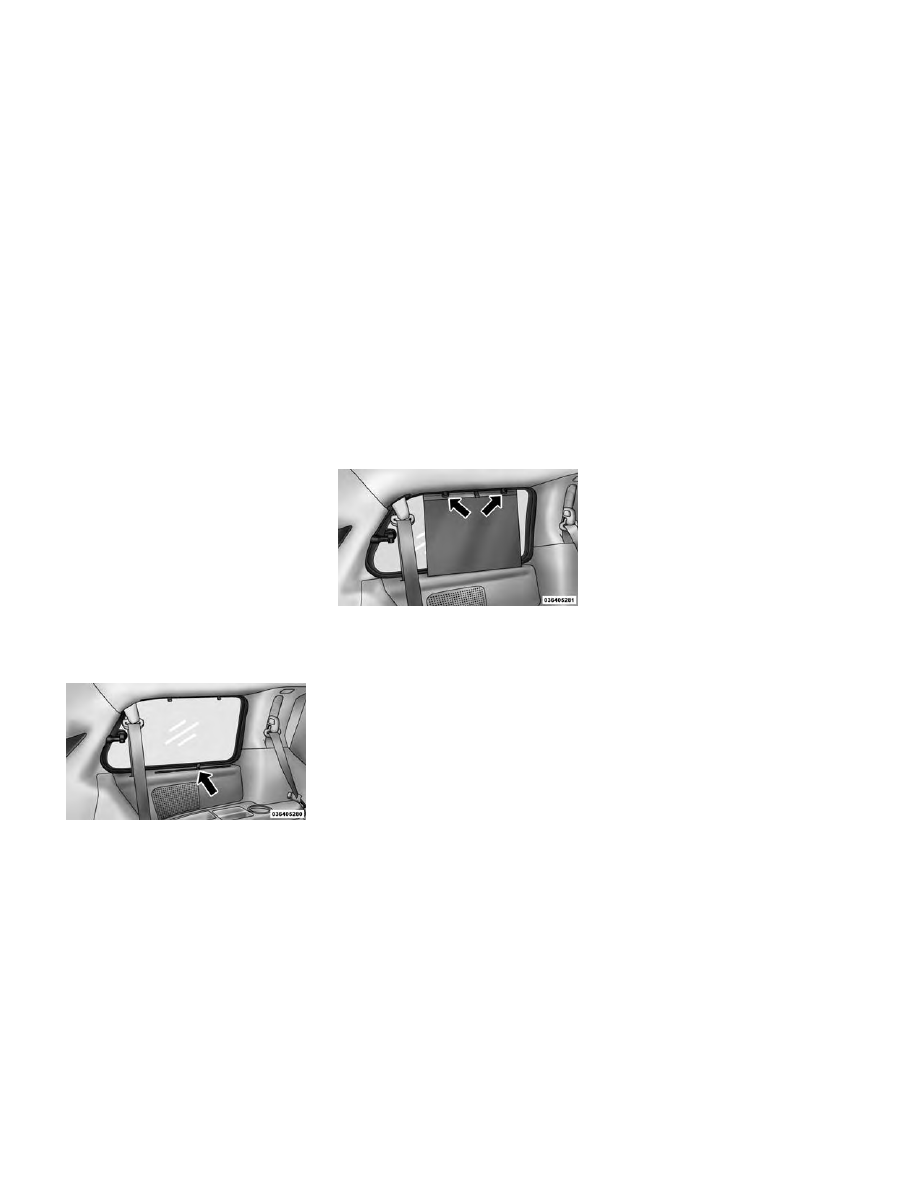

Sun Screen Retracted

Sun Screen Extended

164

4

UNDERSTANDING YOUR INSTRUMENT

PANEL

• INSTRUMENT PANEL FEATURES . . . . . . . . . . . .169
• INSTRUMENT CLUSTER — GASOLINE . . . . . . .170
• INSTRUMENT CLUSTER — DIESEL . . . . . . . . . .171
• INSTRUMENT CLUSTER DESCRIPTIONS . . . . .172
• ELECTRONIC VEHICLE INFORMATION CENTER

(EVIC) (for versions/markets, where provided) . .178

• ELECTRONIC VEHICLE INFORMATION CENTER

(EVIC) DISPLAYS . . . . . . . . . . . . . . . . . . . . . . .179

• EVIC WHITE TELLTALE LIGHTS . . . . . . . . . .181
• EVIC AMBER TELLTALE LIGHTS . . . . . . . . . .182
• EVIC RED TELLTALE LIGHTS. . . . . . . . . . . . .182
• OIL CHANGE DUE . . . . . . . . . . . . . . . . . . . . . .184
• FUEL ECONOMY . . . . . . . . . . . . . . . . . . . . . . .184
• VEHICLE SPEED . . . . . . . . . . . . . . . . . . . . . . .185
• TRIP INFO . . . . . . . . . . . . . . . . . . . . . . . . . . . .185
• TIRE BAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . .186
• VEHICLE INFO (CUSTOMER INFORMATION

FEATURES) . . . . . . . . . . . . . . . . . . . . . . . . . . .186

• MESSAGES. . . . . . . . . . . . . . . . . . . . . . . . . . . .186
• UNITS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .186

165

• KEYLESS ENTER-N-GO™ DISPLAY (for

versions/markets, where provided) . . . . . . . . .186

• COMPASS / TEMPERATURE DISPLAY (for

versions/markets, where provided) . . . . . . . . .186

• CUSTOMER-PROGRAMMABLE FEATURES

(SYSTEM SETUP) . . . . . . . . . . . . . . . . . . . . . .189

• SOUND SYSTEMS . . . . . . . . . . . . . . . . . . . . . . . .193
• NAVIGATION SYSTEM (for versions/markets, where

provided) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .193

• iPod®/USB/MP3 CONTROL (for versions/markets,

where equipped) . . . . . . . . . . . . . . . . . . . . . . . . .193

• CONNECTING THE iPod® OR EXTERNAL USB

DEVICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .194

• USING THIS FEATURE. . . . . . . . . . . . . . . . . . .194
• CONTROLLING THE iPod® OR EXTERNAL USB

DEVICE USING RADIO BUTTONS . . . . . . . . . .194

• PLAY MODE . . . . . . . . . . . . . . . . . . . . . . . . . . .194
• LIST OR BROWSE MODE . . . . . . . . . . . . . . . .195
• BLUETOOTH STREAMING AUDIO (BTSA) . . . .197

• Uconnect® MULTIMEDIA VIDEO ENTERTAINMENT

SYSTEM (VES™) (for versions/markets, where
provided) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .197

• GETTING STARTED . . . . . . . . . . . . . . . . . . . . .197
• Blu-ray® PLAYER . . . . . . . . . . . . . . . . . . . . . .197
• PLAY VIDEO GAMES . . . . . . . . . . . . . . . . . . . .198
• LISTEN TO AN AUDIO SOURCE ON CHANNEL 2

WHILE A VIDEO IS PLAYING ON CHANNEL 1 . .198

• DUAL VIDEO SCREEN . . . . . . . . . . . . . . . . . . .198

166

• PLAY A DVD USING THE TOUCH-SCREEN

RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .198

• PLAY A DVD USING THE VES™ PLAYER (for

versions/markets, where provided). . . . . . . . . .200

• PLAY A Blu-ray DISC USING THE BLU-RAY

PLAYER (for versions/markets, where
provided) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .201

• LISTEN TO AN AUDIO SOURCE WHILE A VIDEO

IS PLAYING . . . . . . . . . . . . . . . . . . . . . . . . . . .202

• THIRD ROW SWIVEL SCREEN (for

versions/markets, where provided). . . . . . . . . .202

• IMPORTANT NOTES FOR DUAL VIDEO SCREEN

SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .202

• VES™ REMOTE CONTROL (for versions/markets,

where provided) . . . . . . . . . . . . . . . . . . . . . . . .202

• Blu-ray PLAYER REMOTE CONTROL (for

versions/markets, where provided). . . . . . . . . .204

• REMOTE CONTROL STORAGE . . . . . . . . . . . .205
• LOCKING THE REMOTE CONTROL. . . . . . . . .205
• REPLACING THE REMOTE CONTROL

BATTERIES . . . . . . . . . . . . . . . . . . . . . . . . . . .206

• HEADPHONES OPERATION. . . . . . . . . . . . . . .206
• Blu-ray HEADPHONES OPERATION . . . . . . . .206
• CONTROLS . . . . . . . . . . . . . . . . . . . . . . . . . . .207
• REPLACING THE HEADPHONE BATTERIES . .207
• UNWIRED® STEREO HEADPHONE LIFETIME

LIMITED WARRANTY . . . . . . . . . . . . . . . . . . .207

• SYSTEM INFORMATION . . . . . . . . . . . . . . . . .208
• SHARED MODES . . . . . . . . . . . . . . . . . . . . . . .208

167

• INFORMATION MODE DISPLAY . . . . . . . . . . .209
• NUMERIC KEYPAD MENU . . . . . . . . . . . . . . . .209
• DISC MENU . . . . . . . . . . . . . . . . . . . . . . . . . . .209
• DISPLAY SETTINGS . . . . . . . . . . . . . . . . . . . .209
• LISTENING TO AUDIO WITH THE SCREEN

CLOSED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .210

• DISC FORMATS . . . . . . . . . . . . . . . . . . . . . . . .210
• DISPLAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . .213
• PRODUCT AGREEMENT . . . . . . . . . . . . . . . . .215

• STEERING WHEEL AUDIO CONTROLS . . . . . . .217

• RADIO OPERATION . . . . . . . . . . . . . . . . . . . . .218
• CD PLAYER . . . . . . . . . . . . . . . . . . . . . . . . . . .218

• CD/DVD DISC MAINTENANCE . . . . . . . . . . . . . .218
• RADIO OPERATION AND MOBILE PHONES . . . .218
• CLIMATE CONTROLS . . . . . . . . . . . . . . . . . . . . .219

• AUTOMATIC TEMPERATURE CONTROL

(ATC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .219

• SUMMER OPERATION . . . . . . . . . . . . . . . . . . .224
• WINTER OPERATION . . . . . . . . . . . . . . . . . . .225
• VACATION/STORAGE . . . . . . . . . . . . . . . . . . .225
• WINDOW FOGGING . . . . . . . . . . . . . . . . . . . .225
• OUTSIDE AIR INTAKE . . . . . . . . . . . . . . . . . . .225
• A/C AIR FILTER . . . . . . . . . . . . . . . . . . . . . . .225
• OPERATING TIPS . . . . . . . . . . . . . . . . . . . . . .225

168

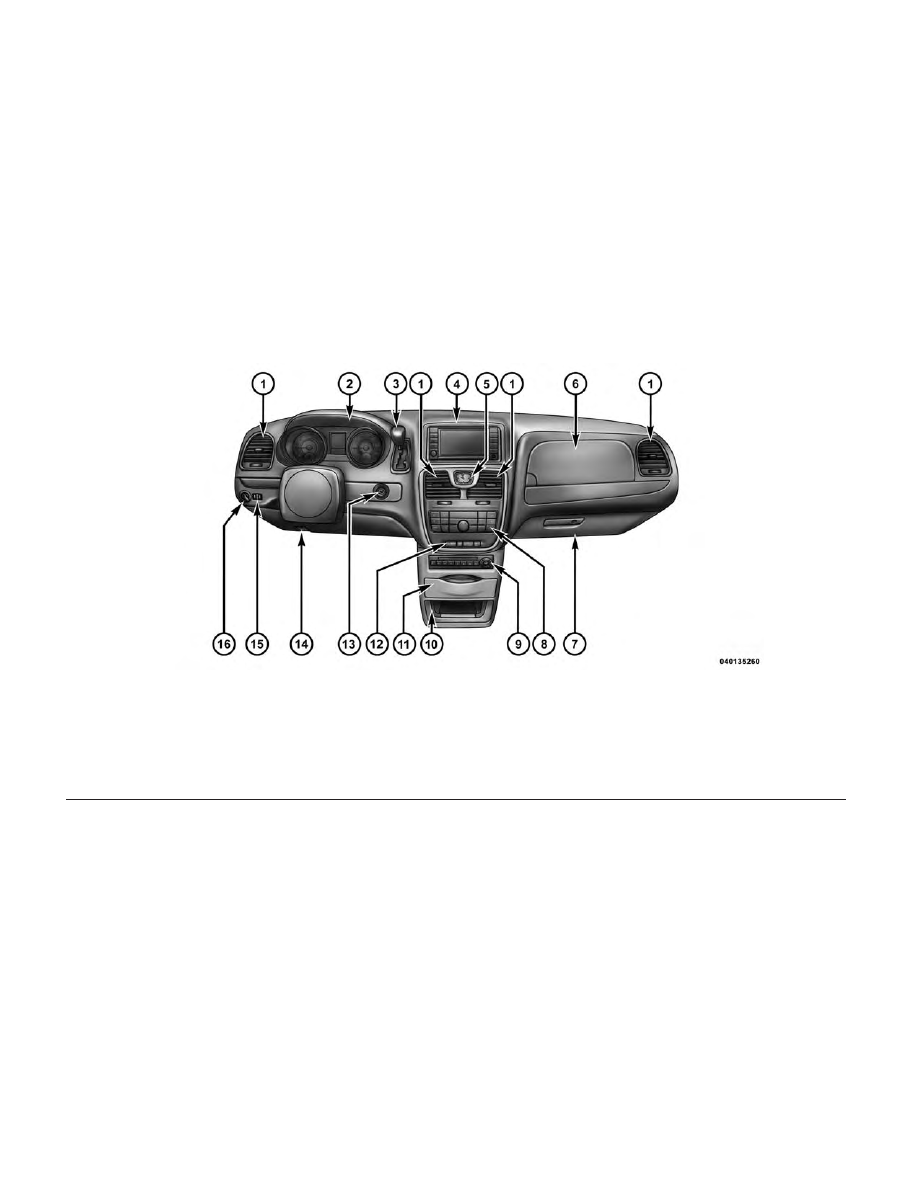

INSTRUMENT PANEL FEATURES

1 — Air Vents

5 — Analog Clock

9 — DVD (for versions/
markets, where provided)

13 — Ignition Switch/Button

2 — Instrument Cluster

6 — Upper Glove Compart-
ment

10 — Storage Bin

14 — Hood Release

3 — Shift Lever

7 — Lower Glove Compart-
ment

11 — Cup Holders

15 — Dimmer Switch

4 — Radio

8 — Climate Controls

12 — Switch Bank

16 — Headlight Switch

169

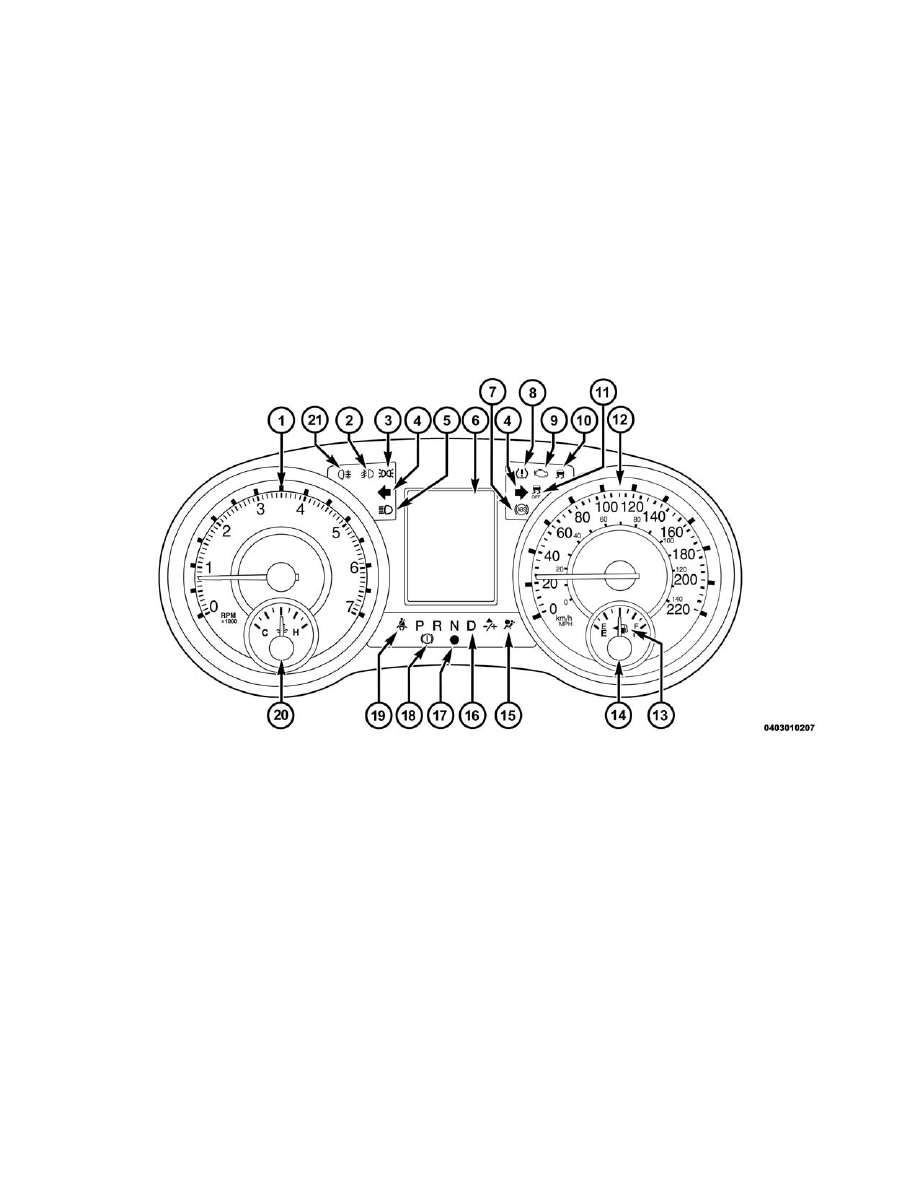

INSTRUMENT CLUSTER — GASOLINE

170

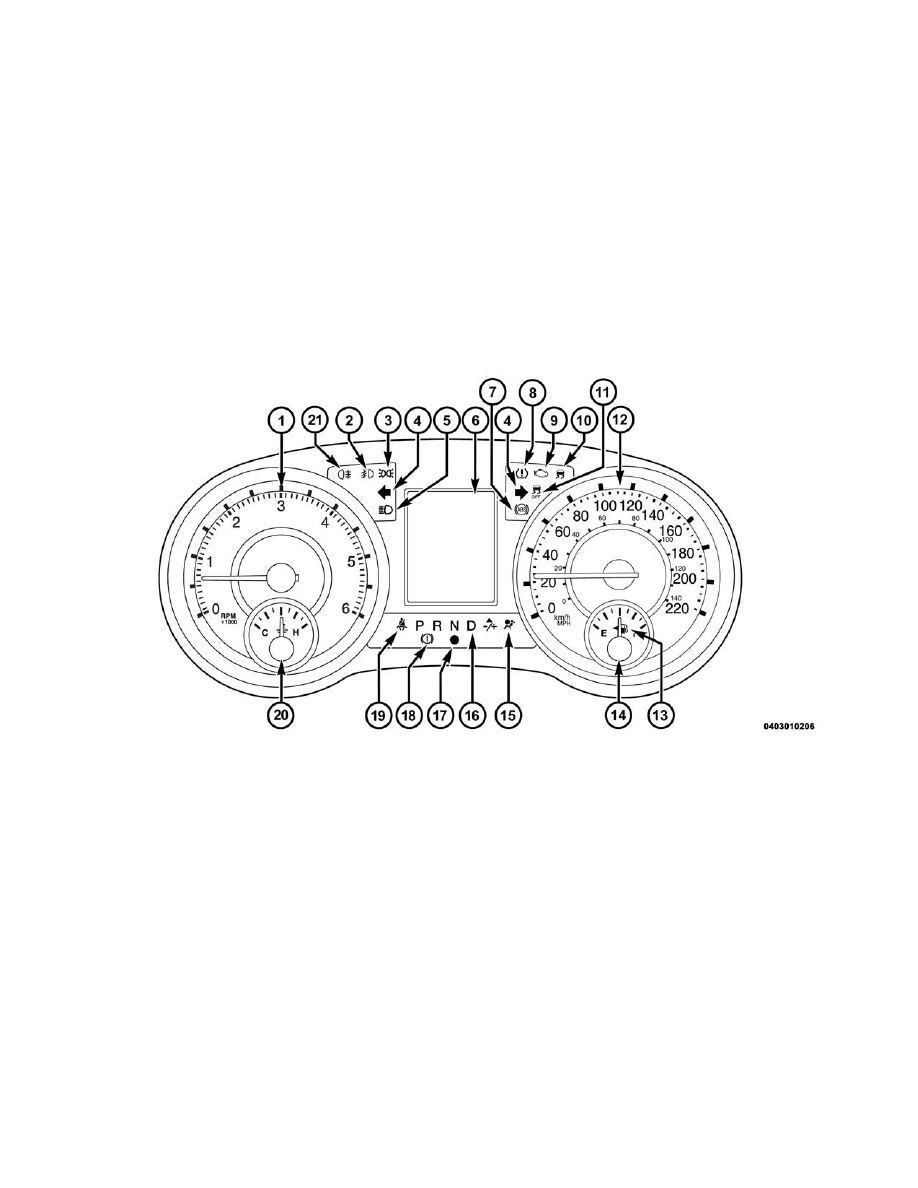

INSTRUMENT CLUSTER — DIESEL

171

INSTRUMENT CLUSTER
DESCRIPTIONS

1. Tachometer

The red segments indicate the maxi-
mum permissible engine revolutions
per minute (RPM x 1000) for each
gear range. Before reaching the red
area, ease up on the accelerator.

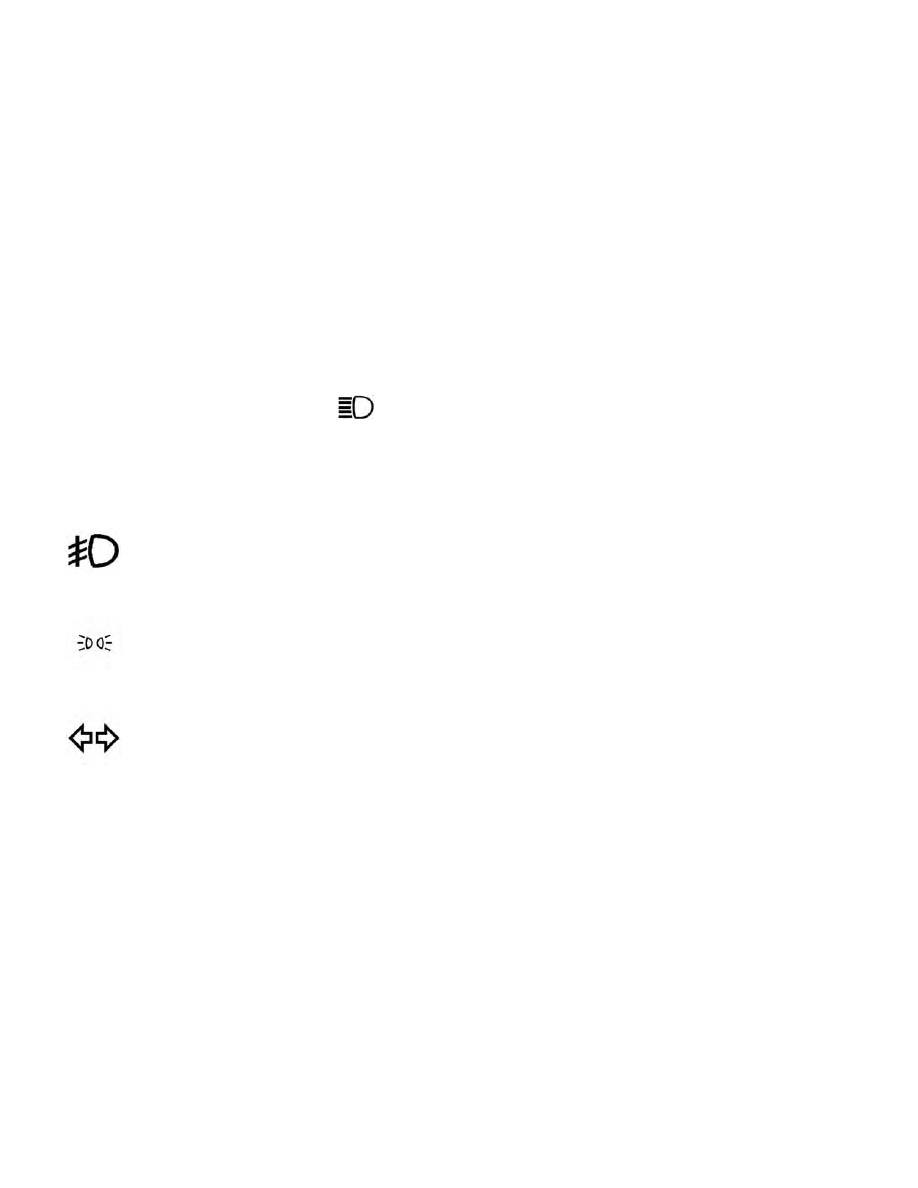

2. Front Fog Light Indicator (for
versions/markets, where provided)

This indicator will illumi-
nate when the front fog
lights are on.

3. Park/Headlight ON Indicator

This indicator will illumi-
nate when the park lights or
headlights are turned on.

4. Turn Signal Indicators

The arrow will flash with
the exterior turn signal
when the turn signal lever is
operated.

If the vehicle is driven 1.6 km with
either turn signal on, a continuous
chime will sound to alert you to turn

the signal off. If either indicator
flashes at a rapid rate, check for a
defective outside light bulb.

5. High Beam Indicator

This indicator shows that the
high beam headlights are on.

Push the multifunction lever forward
to switch the headlights to high beam,
and pull toward yourself (normal po-
sition) to return to low beam.

6. Odometer Display / Electronic
Vehicle Information Center (EVIC)
Display

Odometer Display / Trip Odometer
Display

(for

versions/markets,

where provided) The odometer dis-
play shows the total distance the ve-
hicle has been driven.

NOTE:

Some warnings will be

displayed in the Electronic Vehicle
Information Center Display Area
located in the instrument cluster.
Refer to ”Electronic Vehicle Infor-
mation Center (EVIC) Display”
(for versions/markets, where pro-
vided) for further information.

LoW tirE

When the appropriate condition ex-
ists, the odometer display will toggle
between LoW and tirE for three
cycles.

gASCAP

If the vehicle diagnostic system deter-
mines that the fuel filler cap is loose,
improperly installed, or damaged, a
“gASCAP” message will display in the
odometer display area. Tighten the
fuel filler cap properly and press the
STEP button on the steering wheel to
turn off the message. If the problem
continues, the message will appear
the next time the vehicle is started.

noFUSE

If the vehicle diagnostic system deter-
mines that the Ignition Off Draw
(IOD) fuse is improperly installed, or
damaged, a “noFUSE” message will
display in the odometer display area.
For further information on fuses and
fuse locations refer to “Fuses” in
“Maintaining Your Vehicle”.

172
