TIPS, CONTROLS
AND GENERAL
INFORMATION

ROAD SAFETY

Learn how to use the various system
functions before setting off.
Read the instructions for the system
carefully before setting off.

171) 172)

RECEPTION CONDITIONS

Reception conditions change
constantly while driving. Reception may
be interfered with by the presence of
mountains, buildings or bridges,
especially when you are far away from
the broadcaster.

IMPORTANT The volume may be
increased when receiving traffic
information and news.

CARE AND
MAINTENANCE

67) 68)

Observe the following precautions to
ensure the system is fully operational:
❒ the display is sensitive to scratching,
liquids and detergents. The display
should not come into contact with
pointed or rigid objects which could
damage its surface. Do not press
on the display when cleaning it.

❒ never use alcohol, petrols and
derivatives to clean the display lens.
❒ prevent any liquid from entering the
system: this could damage it beyond
repair.

MEDIA DEVICES

IMPORTANT Some multimedia players
may not be compatible with the
Uconnect™ system.

ANTITHEFT PROTECTION

The system is equipped with an
anti-theft protection system based on
the exchange of information with the
electronic control unit (Body Computer)
on the vehicle.
This guarantees maximum safety and
prevents the secret code from being
entered after the power supply has
been disconnected.
If the check has a positive outcome, the
system will start to operate, whereas if
the comparison codes are not the
same or if the electronic control unit
(Body Computer) is replaced, the
system will ask the user to enter the
secret code according to the procedure
described in the paragraph below.

Entering the secret code

When the system is switched on, if the
code is requested, the display will
show "Please enter Anti-Theft Code"
followed by the screen showing a
keypad to enter the secret code.
The secret code is made up of four
digits, from 0 to 9: to insert the code,
turn the "BROWSE ENTER" right knob
and press to confirm.
After inserting the fourth digit, move the
cursor to "OK" and press the
"BROWSE ENTER" right knob: the
system will start to operate.
If an incorrect code is entered, the
system displays "Incorrect Code" to
notify the user of the need to enter the
correct code.
After the 3 available attempts to enter
the code, the system displays
"Incorrect Code. Radio locked. Wait for
30 minutes". After the text has
disappeared it is possible to start the
code entering procedure again.

Vehicle radio passport

This document certifies ownership of
the system. The vehicle radio passport
shows the system model, serial number
and secret code.

167

IMPORTANT Keep the vehicle radio
passport in a safe place so that you
can give the information to the relevant
authorities if the system is stolen.
In case of loss of the car radio
passport, contact the Lancia
Dealership, taking an ID document and
the car ownership documents.

IMPORTANT NOTES

Look at the screen only and when it is
necessary and safe. If you need to look
at the screen for a long time, pull over
to a safe place so as not to be
distracted while driving.
Immediately stop using the system in
the event of a fault. Otherwise the
system might be damaged. Contact a
Lancia Dealership as soon as possible
to have the system repaired.

WARNING

171) Follow the safety rules here below:
otherwise serious injuries may occur to the
occupants or the system may be
damaged.
172) If the volume is too loud this can be
dangerous. Adjust the volume so that
you can still hear background noises (e.g.
horns, ambulances, police vehicles, etc.).

WARNING

67) Only clean the front panel and the
display lens with a soft, clean, dry,
anti-static cloth. Cleaning and polishing
products may damage the surface. Never
use alcohol, petrols and derivatives.
68) Do not use the display as a base for
supports with suction pads or adhesives
for external navigators or smartphones
or similar devices.

168

MUL

TIMEDIA

Uconnect 5" Radio LIVE - Uconnect 5" Radio Nav LIVE

.

QUICK GUIDE

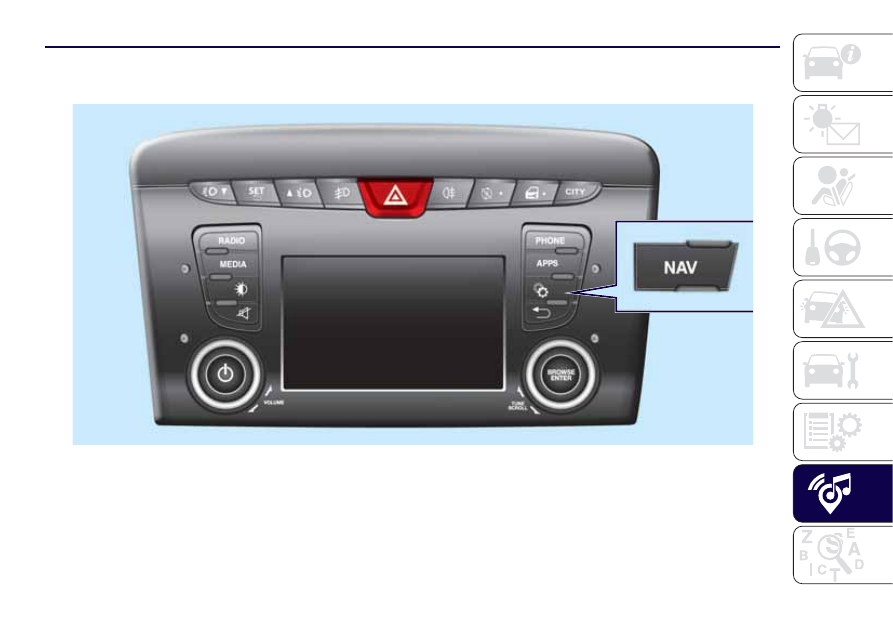

Controls on front panel

123

L0F0408C

169

FRONT PANEL CONTROL SUMMARY TABLE

Button

Functions

Mode

Switching on

Short button press

Switching off

Short button press

Volume adjustment

Left/right rotation of knob

Volume activation/deactivation (Mute/Pause)

Short button press

Display on/off

Short button press

Exit the selection/return to previous screen

Short button press

(*)

Settings

Short button press

BROWSE ENTER

Scrolling the list or tuning to a radio station

Left/right rotation of knob

Confirmation of the option displayed

Short button press

APPS

Access to additional features, display of: Time,

external temperature, Settings (only Uconnect ™

5" Radio Nav LIVE), Media Radio and Uconnect™

LIVE Services, for versions and market where it is

provided.

Short button press

PHONE

Phone data display

Short button press

NAV

(**)

Access to the Navigation menu

Short button press

MEDIA

Source selection: USB/iPod, AUX, Bluetooth®

Short button press

RADIO

Access to the Radio mode

Short button press

(*) Uconnect ™ 5" Radio LIVE only
(**) Uconnect ™ 5" Radio Nav LIVE only

170

MUL

TIMEDIA

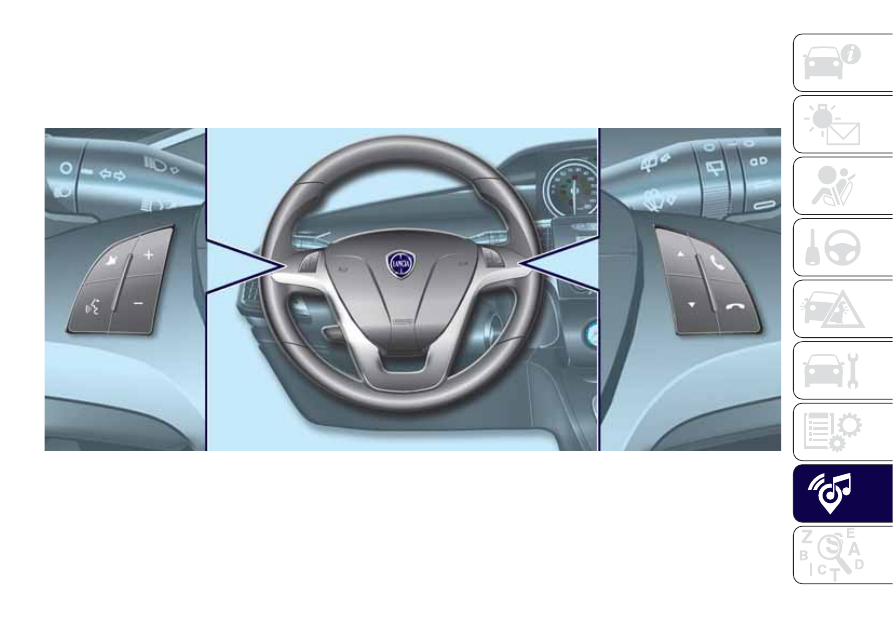

CONTROLS ON STEERING WHEEL

(for versions/markets, where provided)
The controls for the main system functions are present on the steering wheel to make control easier.
The activation of the function selected is controlled, in some cases, by how long the button is pressed (short or long press) as
described in the table below.

124

L0F0404C

171

STEERING WHEEL CONTROL SUMMARY TABLE

Button

Interaction

❒ Acceptance of incoming call
❒ Acceptance of the second incoming call and putting the active call on hold
❒ Activation of voice recognition for Phone function
❒ Interrupt the voice message in order to give a new one
❒ Interruption of voice recognition

❒ Rejection of incoming call
❒ Ending of call in progress

❒ Deactivate/reactivate the microphone during a phone conversation
❒ Activation/deactivation of the USB/iPod,

Bluetooth

® sources Pause

❒ Activation/deactivation of radio Mute function

+/–

Short press: volume increase/decrease in single steps

Long press: volume continuous increase/decrease until released

❒ Activation of voice recognition
❒ Interruption of the voice message in order to give a new voice command
❒ Interruption of voice recognition

Turning right wheel upwards or downwards:
❒ Short press (Radio mode): selection of next/previous station
❒ Long press (Radio mode): scan higher/lower frequencies until released
❒ Short press (USB/iPod,

Bluetooth

® mode): selection of previous/next track

❒ Long press (USB/iPod,

Bluetooth

® mode): fast forward/rewind until released

172

MUL

TIMEDIA

SWITCHING THE SYSTEM
ON/OFF

The system is switched on/off by
pressing the

(ON/OFF) button/knob.

Turn the button/knob clockwise to
increase the radio volume or
anticlockwise to decrease it.
The system is equipped with the
following tuners: AM, FM and DAB (for
versions/markets, where provided).

RADIO MODE

Press the RADIO button on the front
panel to activate radio mode.
After the desired radio station is
selected, the following information is
shown on the display:
At the top: the list of radio stations
stored (preset) is displayed; the station
being listened to is highlighted.
In the middle: display of the name of
the current radio station and the
buttons for selecting the previous or
next radio station.
At the bottom: display of the following
buttons:
❒ "Browse": list of the radio stations
available;
❒ "AM/FM", "AM/DAB", "FM/DAB":
selection of the desired frequency band
(button reconfigurable according to
the band selected: AM, FM or DAB);

❒ "Tune" : manual radio station tuning
(not available for DAB radios);
❒ "Info": additional information on the
source being listened to;
❒ "Audio": access to the "Audio
setting" screen.

Radio station selection

To search for the desired radio station
press buttons

or

on the display

or use the steering wheel controls.

Previous/next radio station search

Briefly press buttons

or

on

the display: when the button is released
the previous or the next radio station
is displayed.

Previous/next radio station fast
search

Hold down buttons

or

on the

display to start the fast search: when
the button is released, the first tunable
radio station can be heard.
Audio menu
To access the "Audio" menu press the
Audio" button located at the bottom
of the display.
The following adjustments can be
carried out using the "Audio" menu:
❒ "Equalizer" (for versions/markets,
where provided);
❒ "Balance/Fader" (left/right and
front/rear audio balance adjustment);

❒ "Speed/Volume" (speed-dependent
automatic volume control);
❒ "Loudness" (for versions/markets,
where provided);
❒ "Auto-On Radio";
❒ "Radio Off Delay".
To exit the "Audio" menu, press the

/Done button.

MEDIA MODE

Audio source selection

Press the "Source" button to select the
desired audio source among those
available: AUX, USB, iPod or
Bluetooth®.
NOTE Applications used on portable
devices may be not compatible with the
Uconnect™system

Track change

Briefly press the

button or turn the

BROWSE ENTER button/knob
clockwise to play the next track or
briefly press the

button or turn the

BROWSE ENTER button/knob
anticlockwise to return to the beginning
of the selected track or to the beginning
of the previous track if this has been
played for less than 3 seconds.
Fast forward/rewind through tracks

173

Press and hold down the

button to

fast forward the selected track or keep
the

button pressed to fast rewind

the track.

Track selection (browse)

Use this function to scroll through and
select the tracks on the active device.
The choices available depend on the
device connected.
For example, on a USB/iPod or
Bluetooth® device you can also scroll
through the list of artists, genres and
albums available depending on the
information present on the same tracks.
NOTE A few Bluetooth® devices do
not offer the possibility of scrolling
tracks through all categories.
Within each list, the "ABC" button
allows the user to skip to the desired
letter in the list.
NOTE This button might be disabled for
some Apple®devices.
NOTE The "Browse" button does not
allow any operation on the AUX device.
Press the "Browse" button to activate
this function on the source being
played.
Turn the BROWSE ENTER button/knob
to select the desired category and
then press the button/knob to confirm
the selection.
Press the "X" button to cancel the
function.

Track information display

Press the "Info" button to display the
information on the track being listened
to for devices that support the function.
Press the "X" button to exit the screen.
Shuffle
Press the ">" button then the "Shuffle"
button to activate the function.
Press the "Shuffle" button again to
deactivate the function.
Repeat
Press the ">" button then the "Repeat"
button to activate the function.
Press the "Repeat" button again to
deactivate the function.

Bluetooth® SOURCE

PAIRING A Bluetooth®
AUDIO DEVICE

To pair a Bluetooth® audio device,
proceed as follows:
❒ activate the Bluetooth® function on
the device;
❒ press the MEDIA button on the front
panel;
❒ if the "Media" source is active, press
the "Source" button;
❒ select the Bluetooth® Media
source;
❒ press the "Add Device";

❒ search for Uconnect™ on the
Bluetooth® audio device (during the
pairing stage a screen is displayed
showing the progress of the operation);
❒ when requested by the audio device,
enter the PIN code shown on the
system display or confirm on the device
the PIN displayed;
❒ if the pairing procedure is completed
successfully, a screen is displayed.
Answer "Yes" to the question to pair the
Bluetooth® audio device as favourite
(the device will have priority over all
other devices to be paired
subsequently). If "No" is selected, the
priority is determined according to
the order of connection. The last device
connected will have the highest
priority;
❒ an audio device can also be paired
by pressing the PHONE button on
the front panel and by selecting
"Settings" or, from the "Settings" menu,
selecting "Phone/Bluetooth".

IMPORTANT If the Bluetooth®
connection between mobile phone and
system is lost, consult the mobile
phone Owner's handbook.

174

MUL

TIMEDIA

AUX SOURCE

To activate AUX mode, insert an
appropriate device in the AUX socket
on the vehicle.
When a device WITH AUX output is
inserted the system starts reproducing
the AUX source connected, if it is
already being played.
Adjust the volume using the

button/

knob on the front panel or using the
volume adjustment control on the
connected device.
For the "Audio source selection"
function, see the "Media mode"
chapter.

IMPORTANT NOTES

The functions of the device connected
with the AUX socket are directly
managed by the device itself: it is not
possible to change track/folder/playlist
or control playing start/end/pause
with the controls on the front panel or
on the steering wheel.
Do not leave the cable of your portable
player connected to the AUX socket
after disconnection, to avoid possible
hiss from the speakers.

USB/iPod SOURCE

To activate the USB/iPod mode insert
the corresponding device (USB or iPod)
in the USB port fig. 125 located on
the central tunnel.

If a USB/iPod device is inserted with
the system on, this starts playing the
tracks present on the device.

PHONE MODE

Activate phone mode

Press the PHONE button on the front
panel to activate the Phone mode.
NOTE To consult the list of mobile
phones and supported functions, visit
the www.driveuconnect.eu website
Use the buttons on the display to:
❒ dial the phone number (using the
graphic keypad on the display);
❒ display and call the contacts in the
mobile phone phonebook;

❒ display and call contacts from the
registers of previous calls;
❒ pair up to 10 phones/audio devices
to make access and connection easier
and quicker;
❒ transfer calls from the system to the
mobile phone and vice versa and
deactivate the microphone audio for
private conversations.

Pairing a mobile phone

To pair the mobile phone, proceed as
follows:
❒ activate the Bluetooth® function on
the mobile phone;
❒ press the PHONE button on the front
panel;
❒ if no phone is paired with the system
yet, the display shows a dedicated
screen;
❒ select "Yes" to start the pairing
procedure, then search for the
Uconnect™ device on the mobile
phone (if "No" is selected, the Phone
main screen is displayed);
❒ when prompted by the mobile
phone, use its keypad to enter the PIN
code shown on the system display
or confirm on the mobile phone the PIN
displayed;

125

L0F0409C

175

❒ from the "Phone" screen you can
always pair a mobile phone by pressing
the "Settings" button: press the "Add
Device" button and proceed as
described above;
❒ during the pairing stage a screen is
displayed showing the progress of
the operation;
❒ when the pairing procedure is
completed successfully, a screen is
displayed: answer "Yes" to the question
to pair the mobile phone as favourite
(the mobile phone will have priority over
all other mobile phones to be paired
subsequently). If no other devices are
paired, the system will consider the first
associated device as favourite.

Making a phone call

The operations described below can
only be accessed if supported by
the mobile phone in use.
A call can be made by:
❒ selecting the

icon (mobile

phone phonebook);
❒ selecting "Recent Calls";
❒ selecting the

icon;

❒ pressing the "Redial" button.

SMS message reader

The system can read the messages
received by the mobile phone.
To use this function the mobile phone
must support the SMS exchange
function through Bluetooth®.
If this function is not supported by the
phone, the corresponding

button is

deactivated (greyed out).
When a text message is received, the
display will show a screen where the
options "Listen", "Call" or "Ignore" can
be selected.
Press the

button to access the list

of SMS messages received by the
mobile phone (the list displays a
maximum of 60 messages received).

Uconnect™ LIVE
SERVICES

Press the APPS button to access a
radio menu which shows all the
application functions of the system,
such as: Trip computer, Settings,
Compass (for versions/markets where
provided), Uconnect™ LIVE
applications.

If the Uconnect™ LIVE icon is
present, the system is set up for the
connected services and allows the
applications to be used directly from
the radio, for a more efficient and
advanced use of the vehicle. The
application functions are present
according to the vehicle configuration
and to the market.
To use the Uconnect™ LIVE services
it is necessary to:
❒ Download the Uconnect™ LIVE
App from: "App Store" or "Google play"
on your compatible smartphone,
making sure that the data connection is
enabled.
❒ Register on Uconnect™ LIVE App,
www.DriveUconnect.eu or in the site
www.fiat.it.
❒ Start the Uconnect™ LIVE App on
the smartphone and enter your
credentials.
For further information about the
services available in your market, visit
the www.DriveUconnect.eu website.
First access to the vehicle

176

MUL

TIMEDIA

Once you have launched the
Uconnect™ LIVE App and entered
your details, you have to pair the
Bluetooth® with your smartphone and
the radio, as described in the "Pairing
a mobile phone" chapter, to access the
Uconnect™ LIVE services in your
vehicle. The list of supported mobile
phones is available on
www.DriveUconnect.eu.
When pairing is complete, the
connected services can be accessed
by pressing the Uconnect™ icon
on the radio.
When the activation process is
complete, a message will inform the
user. If a personal profile is necessary
for the services, your accounts can
be connected through the Uconnect™
LIVE App, or in your personal area on
www.driveUconnect.eu.

User not connected

If the user does not carry out the
Bluetooth® pairing of the phone,
when the Uconnect™ button is
pressed, the radio menu shows
disabled icons, except eco:Drive

™.

Further information about the
eco:Drive

™ functions is available in

the dedicated chapter.

Settings of the Uconnect™ services
that can be managed through the
radio

The "Settings" section can be accessed
through the

icon in the radio menu

dedicated to the Uconnect™ LIVE
services. In this section the user can
check the system options and change
them according to their preferences.

Systems updating

If an update for the Uconnect™ LIVE
system is available while the
Uconnect™ services are being used,
the user will be informed with a
message on the radio screen.
The update includes the download of
the new software version for managing
the Uconnect™ LIVE services. The
update is made using the data
connection of the paired smartphone.
The amount of traffic generated will
be communicated to the user.

The Uconnect™ LIVE App

Uconnect™ LIVE App must be
installed on your smartphone to access
the connected services on the vehicle;
this can be used to access your profile
and customise your Uconnect™
LIVE experience.
The App can by downloaded from "App
Store" or "Google play".

For safety reasons, the App cannot be
accessed when the phone is paired
with the radio.
Personal details (e-mail and password)
are required to access the Uconnect™
LIVE radio services, therefore the
content of your personal accounts is
protected and can only be accessed by
the real user.

Connected services that can be
accessed on the vehicle

The Uconnect™ LIVE services
available in the radio menu can change
according to the market.
The eco:Drive

™ application is

developed to improve the customer's
driving experience, therefore they
are available in all markets where the
Uconnect™ LIVE services can be
accessed.
For further information visit the
www.DriveUconnect.eu website.
If the navigation system is installed in
the radio, accessing the Uconnect™
LIVE services enables use of the
TomTom LIVE services. Further
information about the LIVE functions is
available in the dedicated chapter.

177

eco:Drive™

The eco:Drive

™ application allows you

to display your driving behaviour in
real time, in order to help you reach a
more efficient driving style as far as
consumption and emissions are
concerned.
In addition, the data can be saved on
an USB stick, and the data analysis can
be made on your personal computer
thanks to the eco:Drive™ desktop
application, available on www.fiat.it or
www.DriveUconnect.eu.
Driving style is evaluated by means of
four indices which monitor the following
parameters:
❒ Acceleration
❒ Deceleration
❒ Gearbox/transmission
❒ Speed

Display of the eco:Drive™

Press the eco:Drive

™ button to

interact with the function.
A screen will be displayed on the radio,
showing the 4 indices described above.
These indices are grey until the system
has enough data to evaluate the driving
style.

Once sufficient data are available, the
indices will have 5 colours depending
on the evaluation: dark green (very
good), light green, yellow, orange and
red (very bad).
"Current route index" refers to the entire
value calculated in real time based on
the average of the described indices. It
represents eco-friendliness of the
driving style: from 0 (low) to 100 (high).
In the event of extended inactivity the
display will show the average of the
indices until that moment (the "Average
index"), then the indices will be
coloured again in real time as soon as
the vehicle is restarted.
To check the data average of previous
route (the "route" starts when the
ignition key is turned to MAR and stops
when it is turned to STOP), select the
"Previous route" button.
The details of the previous trip can also
be displayed by pressing the "Details"
button, in which journey duration (time
and mileage) and average speed will be
reported.
Trip data storage and transfer

The trip data can be stored in the
system memory and transferred
through a properly configured USB
memory stick or by Uconnect™ LIVE
App. This allows you to display the
history of the collected data, showing
the complete analysis of the trip data
and of your driving style.
Further information is available at
www.DriveUconnect.eu.

IMPORTANT Do not remove the USB
memory stick nor unpair the
smartphone and the Uconnect™ LIVE
App before the system has
downloaded the data, since these
could be lost. During the transfer of
data to the devices, messages may
appear on the radio display to guide the
user correctly through the operation;
follow these instructions. These
messages are only displayed with the
ignition key at STOP and when a delay
in the system switching off is set. The
data are automatically transferred to the
devices when the engine is switched
off. Transferred data will be deleted
from the system memory in this
manner. You can choose to store the
trip data or not, by pressing the
"Settings" button and by setting the
storage activation and the USB or
Cloud transfer mode.

178

MUL

TIMEDIA

When the USB memory stick is full, the
warning messages are shown on the
radio display.
When the eco:Drive

™ data are not

transferred to USB memory stick for a
long time, the internal memory of the
Uconnect™ LIVE system may be
exhausted. Follow the instructions given
by the messages on the radio display.

SETTINGS

Press the

button (versions with

Uconnect ™ 5" Radio LIVE) on the
front panel or the APPS button on the
front panel and then the "Settings"
graphical button (versions with
Uconnect™ 5 "Radio Nav LIVE) to
show the "Settings" main menu on the
display.
NOTE The menu items displayed vary
according to the versions.
The menu includes the following items:
❒ Display;
❒ Units;
❒ Voice commands;
❒ Clock & Date;
❒ Safety (for versions/markets where
provided)
❒ Lights (for versions/markets where
provided);
❒ Doors & Locks;
❒ Vehicle Shutdown Options;

❒ Audio;
❒ Phone / Bluetooth;
❒ Configurat. SiriusXM (for versions/
markets where provided);
❒ Radio Setup;
❒ Restore settings;
❒ Clear Personal Data.

Safety

(for versions/markets, where provided)

This function can be used to carry
out the following adjustments:
❒ "Rain sensor" (for versions/markets,
where provided): this function can
be used to activate/deactivate
the automatic operation of the wipers in
the event of rain.

NAVIGATION

(Uconnect ™ 5" Radio Nav LIVE only)

IMPORTANT In the interest of safety
and to reduce distractions while you are
driving, you should always plan a route
before you start driving.

To plan a route, do the following:
❒ tap the screen to open the Main
menu;
❒ Tap "Navigate to" or "Drive to".
❒ Tap "Address". You can change the
country or state setting by tapping
the flag before you select a city.

❒ Enter the town or city name, or the
zip code. Towns with similar names are
shown in the list while you type. When
the correct city or town appears in
the list, tap the name to select the
destination.
❒ Enter the street name. Streets with
similar names are shown in the list while
you type. When the correct street
name appears in the list, tap the name
to select the destination.
❒ Enter the house number, then tap
"Done".
❒ If in the Advanced settings menu the
"Show location preview" option is
active, your position is shown on the
map. Tap "Select" to continue or tap
"Back" to enter another address.
❒ When the new route is shown, tap
"Done". For further information about
the route, tap "Details". To change your
route, for example, to travel via a
particular location or to select a new
destination, tap "Change route".

You are guided to your destination,
using spoken instructions and
on-screen directions.

179

❒ Most recent maps guarantee: if a
new map is available for your system
within 90 days of initial use, you can
download it once free of charge.
❒ Map update: you can purchase a
new version of the map installed on
your system.

Preparing a USB device

To update the map, use a USB device
that meets the following requirements.
❒ Ideally, the USB device should be
empty.
❒ The USB device must have at least
8 GB of memory free.
❒ The USB device must use a FAT-32
file system.
❒ The USB device must not be blocked
and must allow files to be saved.
NOTE: the use of a memory stick is
recommended, while the use of mass
storage devices, such as mobile
phones or multimedia players, is not
recommended.
To prepare a USB device, proceed as
follows:

❒ Select Navigation updates in the
settings menu.
You are asked whether you wish to
prepare a USB device for downloading
updates.
❒ Select Yes

.

❒ Insert the USB device.
NOTE If the system continues to ask
you to insert the USB device, check
that the device meets the requirements
indicated previously, then retry.
The system starts to prepare the USB
device.
When the USB device is ready, a
dedicated message is displayed.
❒ Remove the USB device and connect
it to the computer. The new map can
now be downloaded to the USB
device.

TomTom home installation

To install TomTom HOME and create a
MyTomTom account, proceed as
follows:
❒ Download and install the TomTom
HOME application on the computer. On
the computer, access tomtom.com/
getstarted. Select "Download TomTom
HOME", then follow the instructions
provided.
❒ Connect the USB device prepared
with the computer. TomTom HOME
is started automatically.

❒ Select "Enter" in the top right corner
of TomTom HOME.

❒ Select "Create account" and enter
the required details to create a
MyTomTom account. A MyTomTom
account is required to receive map
updates.
After the account is created, you are
asked whether you wish to connect the
Uconnect™ system to your account.
The USB device prepared represents
your Uconnect™ system.
❒ Select "Connect device", then select
"close".
A map can now be downloaded to the
USB device.

Download a map

The map can be updated in two ways:
❒ Most recent maps guarantee: if a
new map is available for your system
within 90 days of initial use, it can
be downloaded once free of charge.
❒ Map update: it is possible to
purchase a new version of the map
installed on the system.
To check availability or purchase a map,
make sure that you have prepared a
USB device and installed TomTom
HOME on your computer.
Connect the USB device to the
computer.

180

MUL

TIMEDIA

Updating the map

Two modes for downloading a map
update are available:

If a map update is available for the
system, this update is included in the
list of updates available.
NOTE If the most recent map is already
installed on the system, the update is
not proposed.
Select the map that you wish to
download, then select "Update and
install".
The map is downloaded and copied to
your USB device.
Select "Done" when the process is
complete.
NOTE Don’t disconnect the USB device
from the computer while map
downloading and copying is in
progress.
The map can now be installed on the
system.

Installing the map

The map update MUST be made
with the vehicle engine running and
may require more than 30 minutes.
Do not disconnect the USB device
during the map installation process,
otherwise installation will be
interrupted.
After downloading a map to your USB
device, it can be installed on your
system.

❒ Insert the USB device containing the
new map in the Uconnect™ system.
The system detects a new map on
the USB device.
❒ Select "Start".
Keep the device inserted. Before
updating the map, the system indicates
that this process may take several
minutes. Select "OK".
NOTE Do not remove the USB device
and do not disconnect the system’s
power supply before the update is
complete. The system cannot be used
until the update is completed correctly.
If the update is interrupted, the system
update is started again.
Once the map has been updated, a
dedicated message is displayed.
❒ Click on "Close".
The new map is now available on the
system.

Troubleshooting

The following problems may occur
during the update:
❒ The map on the USB device is not
valid. In this case, download the map to
the USB device again, using TomTom
HOME. It may be necessary to prepare
the USB device again.

❒ The version of the map on the USB
device is the same as or is a previous
version of the one already on the
system. In this case, download the map
to the USB device again, using
TomTom HOME. It may be necessary to
prepare the USB device again.

VOICE COMMANDS

NOTE For languages not supported by
the system, voice commands are not
available.
To use the voice commands, press the

button on the steering wheel ("Voice"

button) or

and say out loud the

command you want to activate.

Global

The following voice commands can be
given after pressing the

or

button

on the steering wheel:

181

Downloading a map

❒ Help
❒ Cancel
❒ Repeat
❒ Voice Prompts

Phone

The following voice commands can be
given after pressing the

button on

the steering wheel:
❒ Call
❒ Dial
❒ Redial

182

MUL

TIMEDIA

❒ Call back
❒ Last calls
❒ Outgoing calls
❒ Missed calls
❒ Incoming calls
❒ Phonebook
❒ Search
❒ Show SMS

Radio

The following voice commands can be
given after pressing the

button on

the steering wheel:
❒ Tune to XXX FM
❒ Tune to XXX AM
❒ Tune to Radio XXX
❒ Tune to DAB channel

Media

The following voice commands can be
given after pressing the

button on

the steering wheel:
❒ Play song...
❒ Play album…
❒ Play artist…
❒ Play genre…
❒ Play playlist…
❒ Play podcast…
❒ Play audiobook…
❒ Select the source

❒ Display

Navigation

(Uconnect ™ 5" Radio Nav LIVE only)

The following voice commands can
be given after pressing the

button on

the steering wheel:
❒ Drive Home
❒ 2D view
❒ 3D view
❒ Clear route
❒ Add Favourite
❒ Repeat instruction
