COLD TYRE INFLATION PRESSURE (bar)

When the tires are warm, the inflation pressure should be + 0.3 bar in relation to the recommended figure.
However, recheck that the value is correct with the tyre cold.

Tyres

Unladen/medium load

Full load

Space saver

spare wheel

(*)

Front

Rear

Front

Rear

175/65 R14 82H

2.2

2.1

2.5

2.2

2.8

185/55 R15 82H

2.2 / 2.5

(*)

2.1 / 2.2

(*)

2.5

2.2

195/45 R16 84H

2.4

2.1

2.7

2.4

175/65 R15 84T

2.4

2.1

2.5

2.3

-

(*) For versions/markets, where provided

151

SNOW CHAINS

64) 65)

The use of snow chains should be in compliance with local regulations of each country. In certain countries, tyres marked with
code M+S (Mud and Snow) are considered as winter equipment; therefore their use is equivalent to that of the snow chains.
Snow chains can be fitted to the tyres of the front wheels (drive wheels) only.
Check the tension of the snow chains after the first few metres have been driven.
Using snow chains with tyres with non-original dimensions may damage the vehicle.
Using different size or type (M+S, snow, etc.) tyres between front and rear axle may adversely affect vehicle driveability, with the
risk of losing control of the vehicle and resulting accidents.

IMPORTANT Snow chains cannot be fitted to the space-saver wheel. If a front tyre is punctured, replace a rear wheel with the
space-saver wheel and move the rear wheel to the front axle. In this way, with two normal drive wheels at the front, snow
chains can be fitted.

WARNING

169) DO NOT fit wheel hub caps when using integral hub caps fixed (with springs) to the steel rim and after sale tyres provided with Rim
Protector. Use of unsuitable tyres and wheel caps may cause sudden decrease of tyre pressure.
170) The maximum speed for snow tyres marked “Q” is 160 km/h, while it is 190 km/h for “T” tyres and 210 km/h for "H" tyres. The highway
code speed limits must however always be complied with.

WARNING

64) Keep the vehicle's speed down when snow chains are fitted; never exceed 50 km/h. Avoid potholes, steps and pavements and avoid
driving long distances on roads not covered with snow to avoid damaging the car and the roadbed.
65) With snow chains, use the accelerator with extreme care to prevent, or to limit as much as possible, slipping of the drive wheels that
could cause chain breakage, resulting in damage to the car body or mechanical components.

152

TECHNICAL

SPECIFICA

TIONS

DIMENSIONS

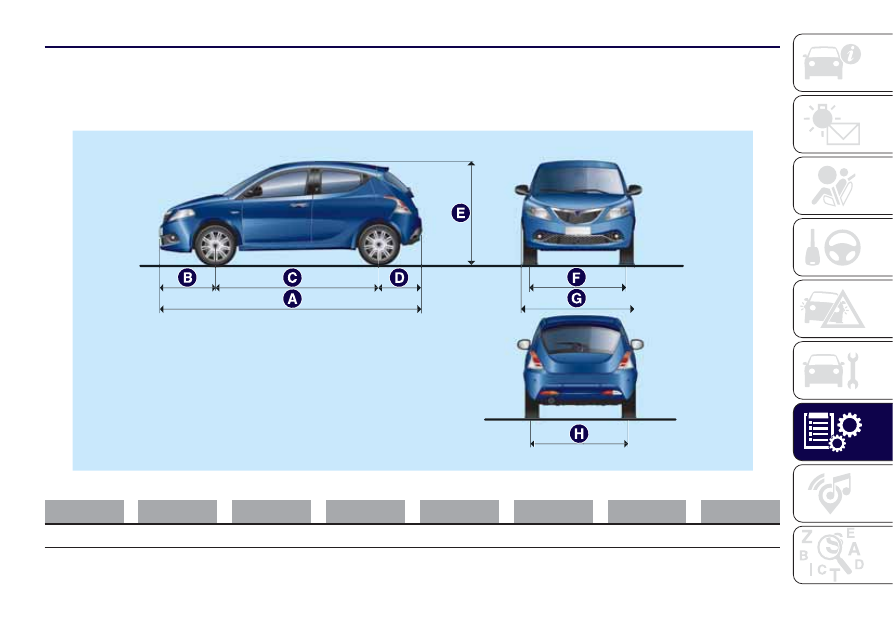

fig. 122 Dimensions are expressed in mm and refer to the vehicle equipped with its original tyres. Height is measured with
vehicle unladen.
LUGGAGE COMPARTMENT CAPACITY Capacity (VDA standards) = 245 litres / 210 litres (LPG versions) / 202 litres (Natural
Power versions).

3837

812

2390

636

1518

1411

1676

1407

122

L0F0419C

153

A

B

C

D

E

F

G

H

WEIGHTS

Versions

0.9 TwinAir 80 HP/

(°)

1.2 8V 69 HP

1.3 16V Multijet

Unladen weight (with all fluids, fuel tank filled

to 90% and without optional equipment) (kg):

980

965

1060

Payload including the driver (kg):

(*)

480 (4 seats) / 535 (5 seats)

480 (4 seats) / 535 (5 seats)

470 (4 seats) / 525 (5 seats)

Maximum permitted loads (kg)

(**)

- front axle:

800

780

870

– rear axle:

810

810

810

- total:

1460 (4-seater) / 1515

(5-seater)

1445 (4-seater) / 1500

(5-seater)

1530 (4-seater) / 1585

(5-seater)

Towable loads (kg)

– braked trailer:

750

750

800

– non-braked trailer:

400

400

400

Maximum load on roof:

55

55

55

Maximum load on the ball (braked trailer)

(kg):

60

60

60

(°)Versions with Dual FuNction System gearbox
(*) If special equipment is fitted (sunroof, tow hitch, etc.) the unladen car weight increases, thus reducing the specified payload in relation to the maximum

permissible loads.

(**) Loads not to be exceeded. The user is responsible for arranging goods in the luggage compartment and/or load platform within the maximum permitted loads.

154

TECHNICAL

SPECIFICA

TIONS

85 HP

Versions

0.9 TwinAir Turbo Natural Power

1.2 8V 69 HP LPG

Unladen weight (with all fluids, fuel tank filled

to 90% and without optional equipment) (kg):

1090

965

Payload including the driver (kg):

(*)

450

585

Maximum permitted loads (kg)

(**)

- front axle:

810

780

– rear axle:

825

810

- total:

1540

1550

Towable loads (kg)

– braked trailer:

(***)

(***)

– non-braked trailer:

(***)

(***)

Maximum load on roof:

55

55

Maximum load on the ball (braked trailer)

(kg):

(***)

(***)

(*) If special equipment is fitted (sunroof, tow hitch, etc.) the unladen car weight increases, thus reducing the specified payload in relation to the maximum

permissible loads.

(**) Loads not to be exceeded. The user is responsible for arranging goods in the luggage compartment and/or load platform within the maximum permitted loads.
(***) IMPORTANT A trailer cannot be towed so there are no provisions for fitting a tow hook.

155

REFUELLING

Petrol versions

0.9 TwinAir

1.2 8V 69 HP

Recommended fuels and

original lubricants

Fuel tank (litres):

40

40

Unleaded petrol with R.O.N. no

lower than 95 (EN 228

specifications)

including a reserve of (litres):

5 ÷ 7

5 ÷ 7

Engine cooling system (litres):

5.3

4.9

Mixture of distilled water and
PARAFLU

UP

at 50%

(*)

Engine sump (litres):

2.8

2.5

SELENIA K P.E.

Engine sump and filter (litres):

3.3

2.8

Gearbox casing/differential (kg):

1.55

1.55

TUTELA TRANSMISSION

GEARFORCE

Dual FuNction System gearbox

hydraulic activation system:

0.70 (litres) / 0.59 (kg)

-

TUTELA CS SPEED

Hydraulic brake circuit (litres):

0.55

0.55

TUTELA TOP 4

Windscreen and rear window

washer fluid reservoir (litres):

2.55

2.5

Mixture of water and TUTELA

PROFESSIONAL SC35

(*) When the vehicle is used in particularly harsh weather conditions, we recommend using a 60-40 mixture of PARAFLU

UP

and distilled water.

156

TECHNICAL

SPECIFICA

TIONS

Gearbox casing/differential (kg):

1.7

TUTELA TRANSMISSION GEARFORCE

Hydraulic brake circuit (litres):

0.55

TUTELA TOP 4

Windscreen and rear window washer fluid

reservoir (litres):

2.5

Mixture of water and TUTELA

PROFESSIONAL SC35

157

(*) When the vehicle is used in particularly harsh weather conditions, we recommend using a 60-40 mixture of PARAFLU

UP

and distilled water.

Diesel versions

1.3 16V Multijet

Recommended fuels and original

lubricants

Fuel tank (litres):

40

Diesel for motor vehicles (EN 590

Specification)

including a reserve of (litres):

5 ÷ 7

Engine cooling system (litres):

6.35

Mixture of distilled water and PARAFLU

UP

at

50%

(*)

Engine sump (litres):

3.7

SELENIA WR FORWARD

Engine sump and filter (litres):

3.9

FLUIDS AND LUBRICANTS

Your car is equipped with an engine oil that has been thoroughly developed and tested in order to meet the requirements of the
Scheduled Servicing Plan. Constant use of the prescribed lubricants guarantees the fuel consumption and emission
specifications. Lubricant quality is crucial for engine operation and duration.

66)

PRODUCT SPECIFICATIONS

Use

Characteristics

Specification

Original fluids and

lubricants

Replacement interval

Lubricant for petrol

engines (1.2 8V 69

HP version)

SAE 5W-40 ACEA C3 /

API SN.

9.55535-S2

SELENIA K P.E.

Contractual Technical

Reference N° F603.C07

According to Scheduled

Servicing Plan

Lubricant for petrol

engines (0.9 TwinAir

version)

SAE 0W-30 ACEA C2 /

API SN.

955535-GS1 or

MS.90048

SELENIA DIGITEK P.E.

Contractual Technical

Reference N° F020.B12

According to Scheduled

Servicing Plan

If lubricants conforming to the required specifications are not available, products that meet the indicated specifications can be
used to top up; in this case optimal performance of the engine is not guaranteed.
For TwinAir engines only use lubricants with indicated SAE grade and specifications.

WARNING

66) The use of products with different specifications than those indicated above could cause damage to the engine that is not covered by the
warranty.

158

TECHNICAL

SPECIFICA

TIONS

Use

Characteristics

Specification

Original fluids and

lubricants

Replacement interval

Lubricants for petrol/

LPG - petrol/

Methane engines

SAE 5W-40 ACEA C3 /

API SN.

9.55535-T2

SELENIA Multipower

GAS

Contractual Technical

Reference No. F922.E09

According to Scheduled

Servicing Plan

Lubricant for diesel

engines

SAE 0W-30 ACEA C2.

9.55535-DS1 or

MS-90047

SELENIA WR FORWARD

Contractual Technical

Reference No. F842.F13

According to Scheduled

Servicing Plan

159

Use

Characteristics

Specification

Original fluids and

lubricants

Applications

Lubricants and

greases for drive

transmission

SAE 75W grade synthetic

lubricant.

9.55550-MZ6 or

MS.90030-M1

TUTELA

TRANSMISSION

GEARFORCE

Contractual Technical

Reference No. F002.F10

Manual gearbox and

differential

Specific fluid for electro-

hydraulic actuators.

9.55550-SA1 or

MS.90030-H1

TUTELA CS SPEED

Contractual Technical

Reference No. F005.F98

Dual FuNction System

gearbox hydraulic

activation system

Molybdenum disulphide

grease, for use at high

temperatures. N.L.G.I.

consistency 1-2.

9.55580-GRAS II

TUTELA ALL STAR

Contractual Technical

Reference No. F702.G07

Wheel side constant

velocity joints

Grease for constant

velocity joints with low

friction coefficient. N.L.G.I.

consistency 0-1.

9.55580-GRAS II

TUTELA STAR 700

Contractual Technical

Reference No. F701.C07

Differential side constant

velocity joints

Brake fluid

Synthetic fluid for brake

and clutch systems.

Exceeds specifications:

FMVSS no. 116 DOT 4,

ISO 4925 SAE J1704.

9.55597 or MS.90039

TUTELA TOP 4

Contractual Technical

Reference No. F001.A93

Hydraulic brakes and

hydraulic clutch controls

160

TECHNICAL

SPECIFICA

TIONS

Use

Characteristics

Specification

Original fluids and

lubricants

Applications

Protective agent for

radiators

Red protective with

antifreeze action, based on

inhibited monoethyl glycol

with organic formula.

Exceeds CUNA NC 956-

16, ASTM D 3306

specifications.

9.55523 or MS.90032

PARAFLU

UP

(*)

Contractual Technical

Reference No. F101.M01

Cooling circuits proportions

of use: 50% water 50%
PARAFLU

UP

(**)

Diesel fuel additive

Additive for diesel with

antifreeze and protective

action for diesel engines

-

TUTELA DIESEL ART

Contractual Technical

Reference No. F601.L06

To be mixed with diesel

Windscreen/rear

window washer fluid

Mixture of spirits and

surfactants. Exceeds

CUNA NC 956-11

specifications

9.55522 or MS.90043

TUTELA

PROFESSIONAL SC 35

Contractual Technical

Reference No. F201.D02

To be used diluted or

undiluted in windscreen

washer/wiper systems

(*) IMPORTANT Do not top up or mix with other fluids which have different specifications from those described.
(**) When the vehicle is used in particularly harsh weather conditions, we recommend using a mixture of 60% PARAFLU

UP

and 40% demineralised water.

161

(25   cc per 10 litres)

PERFORMANCE

Top speed after the initial period of usage of the vehicle.

Versions

km/h

0.9 TwinAir 80 HP Dual FuNction System

(*)

174

0.9 TwinAir 85 HP Dual FuNction System

176

(**) / 174 (***)

0.9 TwinAir Turbo Natural Power

169

(**) (°) / 167 (****) (°°)

1.2 8V 69 HP

163

1.2 8V 69 HP LPG

163

1.3 16V Multijet

183

(*) For versions/markets, where provided
(**) Maximum speed in fifth gear
(***) Max. speed in fourth gear with ECO button pressed.
(°) Running on petrol
(****) Maximum speed in fourth gear

162

TECHNICAL

SPECIFICA

TIONS

(°°) Running on methane

FUEL CONSUMPTION

The fuel consumption figures given in the table below are determined on the basis of the type-approval tests laid down by
specific European Directives.

IMPORTANT The type of route, traffic conditions, weather conditions, driving style, general condition of the vehicle, trim
level/equipment/accessories, use of the climate control system, vehicle load, presence of roof racks and other situations that
adversely affect the aerodynamics or wind resistance lead to different fuel consumption values than those measured. The
fuel consumption will get more regular only after having driven the first 3000 km.

FUEL CONSUMPTION ACCORDING TO THE CURRENT EUROPEAN DIRECTIVE (litres/100 km)

NOTE Consumption of methane-fuelled Natural Power versions is intended in m

3

/100 km.

Versions

Urban

Extra-urban

Combined

0.9 TwinAir 80 HP Dual FuNction System

(*)

4.4

3.4

3.8

0.9 TwinAir 85 HP Dual FuNction System

4.9

3.7

4.1

0.9 TwinAir Turbo Natural Power

5.8

(°) / 6.1 (°°)

3.9

(°) / 4.0 (°°)

4.6

(°) / 4.8 (°°)

1.2 8V 69 HP

(**)

6.4

4.3

5.1

1.2 8V 69 HP

(***)

6.7

4.3

5.2

1.2 8V 69 HP LPG

6.9

(°) / 8.7 (°°°)

4.4

(°) / 5.7 (°°°)

5.3

(°) / 6.8 (°°°)

1.3 16V Multijet

4.3

3.2

3.6

(*) For versions/markets, where provided
(°) Running on petrol
(°°) Running on methane
(**) Versions with short gear ratios and Start&Stop (for versions/markets, where applicable)
(***) Versions with short gear ratios and without Start&Stop (for versions/markets, where applicable)
(°°°)Running on LPG

163

CO

2

EMISSIONS

The CO

2

emission levels given in the following table refer to combined consumption.

Versions

CO

2

emissions according to the current European directive (g/km)

0.9 TwinAir 80 HP Dual FuNction System

(*)

88

0.9 TwinAir 85 HP Dual FuNction System

97

0.9 TwinAir Turbo Natural Power

107

(°)

/ 86

(°°)

1.2 8V 69 HP

(**)

118

1.2 8V 69 HP

(***)

120

1.2 8V 69 HP LPG

124

(°)

/ 110

(°°°)

1.3 16V MultiJet

95

(*) For versions/markets, where provided
(°) Running on petrol
(°°) Running on methane
(**)Versions with short gear ratios and Start&Stop (for versions/markets, where applicable)
(***) Versions with short gear ratios without Start&Stop (for versions/markets, where applicable)
(°°°) Running on LPG

164

TECHNICAL

SPECIFICA

TIONS

PRESCRIPTIONS FOR HANDLING THE VEHICLE AT THE END OF
ITS LIFE

FCA has been committed for many years to safeguarding the environment through the constant improvement of its production
processes and manufacturing products that are increasingly "eco-compatible". To grant customers the best possible service
in terms of respecting environmental laws and in response to European Directive 2000/53/EC governing vehicles at the end of
their life, FCA is offering its customers the chance to hand over their vehicle at the end of its life without incurring any additional
costs. The European Directive sets out that when the vehicle is handed over, the last keeper or owner should not incur any
expenses as a result of it having a zero or negative market value.
To hand your vehicle over at the end of its life without extra cost, contact one of our dealerships if you are purchasing another
vehicle or an FCA-authorised collection and scrapping centre. These centres have been carefully chosen to offer high quality
service for the collection, treatment and recycling of vehicles at their end of life, respecting the surrounding environment.
You can find further information on these collection and scrapping centres either from an FCA dealership or by calling the
number in the Warranty Booklet or by consulting the websites of the various FCA brands.

165

MULTIMEDIA

This chapter describes the main
functions of the Uconnect

™ 5" Radio

LIVE e Uconnect

™ 5" Radio Nav

LIVE infotainment systems that can be
fitted on the vehicle.

TIPS, CONTROLS AND GENERAL
INFORMATION ................................167

UCONNECT 5" RADIO LIVE -
UCONNECT 5" RADIO NAV LIVE ...169

166

MUL

TIMEDIA
