❒ introduce the dispenser in the filler
and refuel;
❒ after refuelling, before removing the
dispenser, wait for at least 10 seconds
in order for the fuel to flow inside the
tank;
❒ then remove the dispenser from the
filler and close flap A.
Flap A fig. 77 is provided with a dust
cover gaiter C which prevents deposits
of impurities and dust at the end of
the filler when the flap is closed.

Emergency refuelling (only for
versions equipped with "Smart
Fuel")

Proceed as follows:
❒ open the luggage compartment and
take the adapter B located in the tool
box (versions equipped with space-
saver wheel - for versions/markets,
where provided) fig. 78 or in the Fix&Go
Automatic container (versions
equipped with Fix&Go Automatic);
❒ open flap A fig. 77, pulling it
outwards;
❒ introduce the adapter B in the filler
and refuel;
❒ after refuelling, remove the adapter
and close the flap;
❒ reintroduce the adapter in the box
and put this back in the luggage
compartment.

LPG versions

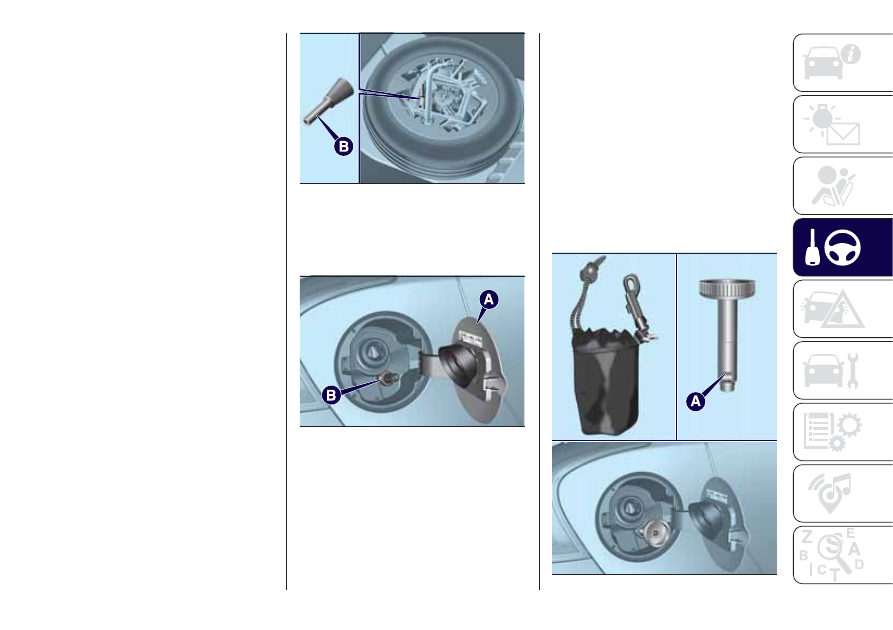

To access the filler, open the access
flap A fig. 79 and undo the cap B.

Observe the following precautions
during the refuelling operation:
❒ switch off the engine;
❒ apply the handbrake;
❒ turn the ignition key to STOP;
❒ do not smoke;

❒ hand the special filler adapter (see
the following description) over to the
qualified LPG refuelling personnel.

IMPORTANT Depending on the country,
there are various types of adapters for
the refuelling pump. Adapter A fig.
80, supplied with the car and located in
a special case, is specifically designed
for the country in which the car is
sold. If you are in a different country,
find out what type of adapter is used
there.

78

L0F0242C

79

L0F0200C

80

L0F0199C

103

Natural Power versions

49)

To access the filler C fig. 81, open the
fuel flap A and undo the cap B turning it
counterclockwise.

The profile of the filler C for refilling is
the universal type compatible with
Italian and NGV1 standards.
In some European countries adapters
are considered ILLEGAL (e.g. in
Germany).

WARNING

45) Do not apply any object/plug to the
end of the filler which is not provided
for the car. The use of non-compliant
objects/plugs could cause a pressure
increase inside the tank, resulting in
dangerous situations.

46) Do not bring naked flames or lit
cigarettes near to the fuel filler: fire risk.
Keep your face away from the fuel filler to
prevent breathing in harmful vapours.
47) Do not use a mobile phone near the
refuelling pump: risk of fire
48) For diesel engines, only use diesel fuel
for motor vehicles in accordance with
EN 590 European specifications. The use
of other products or mixtures may damage
the engine beyond repair and consequently
invalidate the warranty, due to the damage
caused. If you accidentally introduce other
types of fuel into the tank, do not start
the engine. Empty the tank. If the engine
has been run for even an extremely limited
amount of time, you must not only drain
the fuel tank, but the rest of the supply
circuit as well.
49) The other plates (provided with the
vehicle documents) show the date when
the first cylinder inspection/test is due.
Methane refuelling stations are not
authorised to refill the cylinders when the
inspection date has expired.

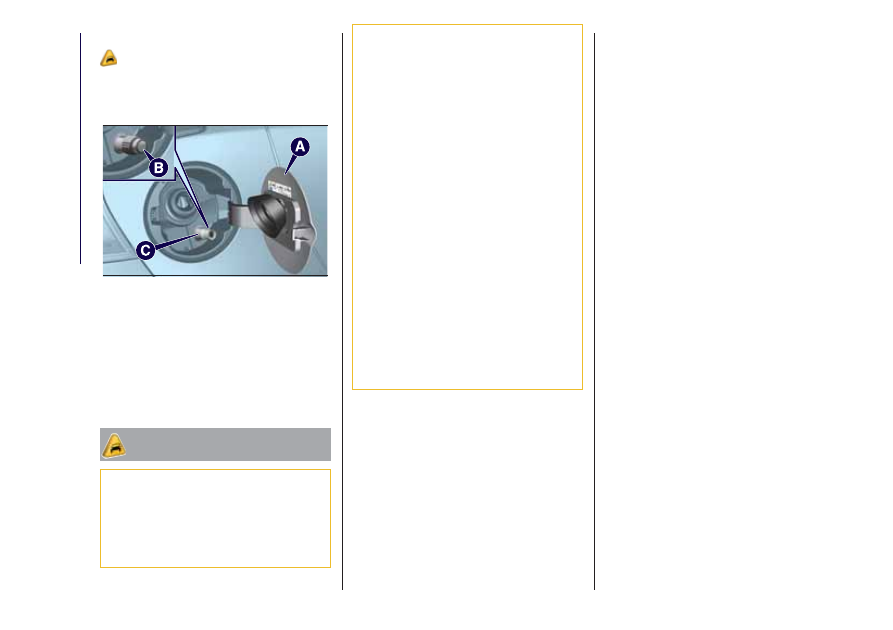

81

L0F0111C

104

ST

AR

TING

AND

DRIVING

IN AN EMERGENCY

A punctured tyre or a burnt-out bulb?

At times, a problem may interfere
with our journey.

The pages on emergencies can help
you to deal with critical situations
independently and with calm.

In an emergency we recommend that
you call the freephone number found in
the Warranty Booklet.

It is also possible to call the national or
international universal freephone
number to search for the nearest
Dealership.

HAZARD WARNING LIGHTS...........106

REPLACING A BULB ......................106

REPLACING FUSES........................111

REPLACING A WHEEL ...................117

"FIX&GO AUTOMATIC" KIT .............120

EMERGENCY STARTING................122

FUEL CUT-OFF SYSTEM ................123

TOWING THE VEHICLE ..................124

105

HAZARD WARNING
LIGHTS

Press button A fig. 82 to switch the
lights on/off. When the hazard warning
lights are on, the

and

warning

lights flash.

IMPORTANT The use of hazard warning
lights is governed by the highway
code of the country you are driving in:
comply with legal requirements.

Emergency braking

In the event of emergency braking the
hazard warning lights switch on
automatically as well as the

and

warning lights in the instrument

panel.
The lights switch off automatically when
emergency braking ceases.

REPLACING A BULB

GENERAL
INSTRUCTIONS

121) 122)

50) 51)

❒ Before replacing a bulb check the
contacts for oxidation;
❒ burnt bulbs must be replaced by
others of the same type and power;
❒ after replacing a headlight bulb,
always check its alignment;
❒ when a light is not working, check
that the corresponding fuse is intact
before replacing a bulb. For the location
of fuses, refer to the paragraph
"Replacing fuses" in this chapter.

IMPORTANT When the weather is cold
or damp or after heavy rain or washing,
the surface of headlights or rear lights
may steam up and/or form drops of
condensation on the inside. This is
a natural phenomenon due to the
difference in temperature and humidity
between the inside and the outside
of the glass which does not indicate a
fault and does not compromise the
normal operation of lighting devices.
The mist disappears quickly when the
lights are turned on, starting from
the centre of the diffuser, extending
progressively towards the edges.

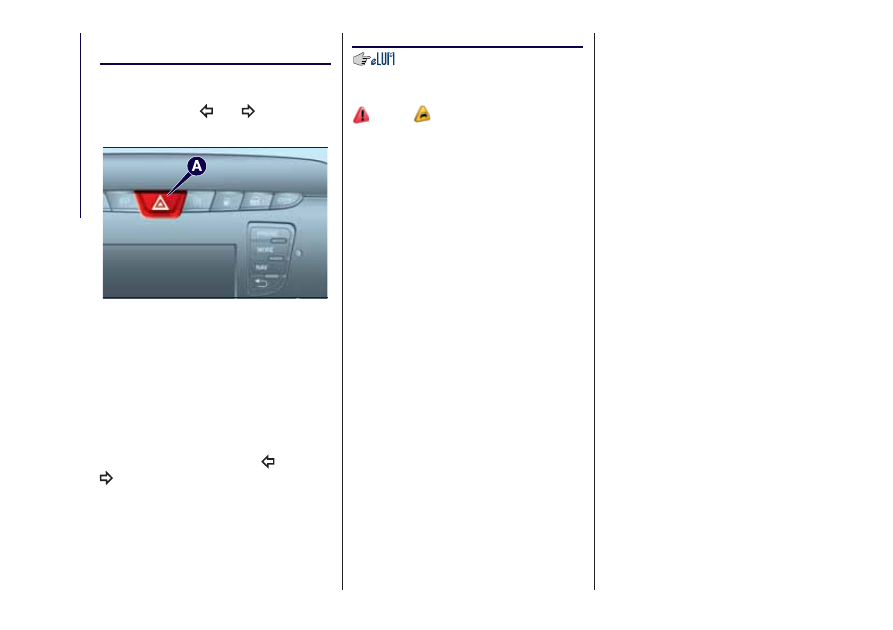

82

L0F0429C

106

IN

AN

EMERGENCY

Light bulbs

Use

Type

Power

Ref. Figure

Dipped/main beam headlights

H4

55 W

D

Front side lights

W5W

5 W

TO

Daytime running lights (DRL)

W21W

21 W

B

Rear side lights

LED

-

-

Front direction indicators

PY24W

24W

B

Side direction indicators

W5W

5 W

TO

Rear direction indicators

PY21W

21 W

B

Stop

W16W

16 W

B

Third brake light

LED

-

-

Fog lights

H3

55 W

E

Reversing light

P21W

21 W

B

Rear fog light

P21W

21 W

B

Number plate

W5W

5 W

C

Front courtesy light

C5W

5 W

C

Luggage compartment light

W5W

5 W

TO

Glove compartment light

C5W

5 W

C

107

REPLACING AN
EXTERNAL BULB

FRONT LIGHT CLUSTERS

These contain the bulbs for the daytime
running lights (DRL), side lights,
dipped/main beam headlights and
direction indicators.

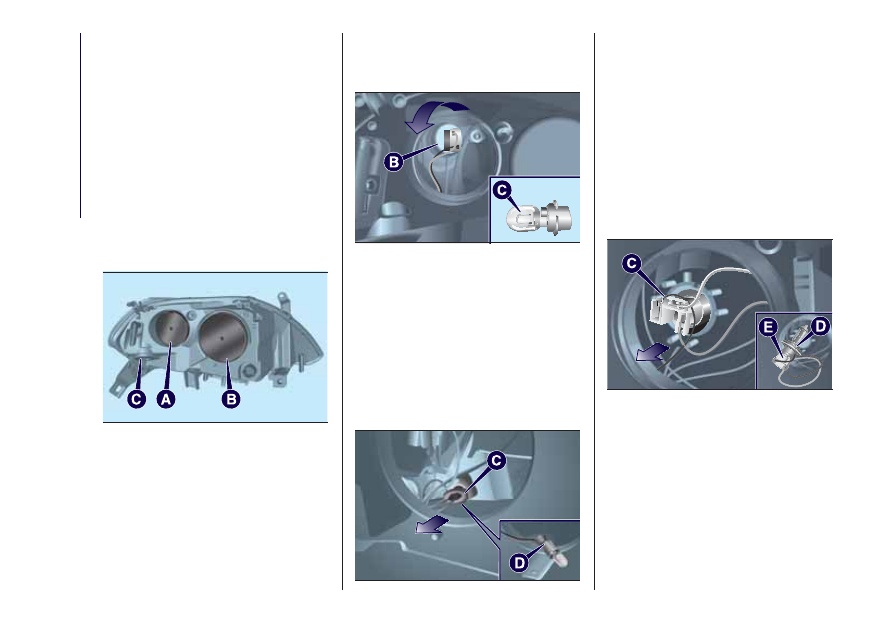

The bulbs are arranged as follows fig.
83:
❒ Daytime running lights (DRL)
❒ Dipped/main beam headlights and
side lights
❒ Direction indicators

Daytime running lights (DRL)

To replace the bulb, proceed as follows:
❒ remove cover A fig. 83;
❒ turn the snap-fitted bulb holder unit B
fig. 84 anticlockwise, remove bulb C
and replace it;

❒ refit the new bulb then reinsert the
bulb holder B fig. 84 in its housing;
❒ then refit the cover A fig. 83.

Side lights

To replace the bulb, proceed as follows:
❒ remove cover B fig. 83;
❒ remove snap-fitted bulb holder C fig.
85, remove the bulb D and replace it;
❒ refit the new bulb then reinsert the
bulb holder unit C fig. 85 in its housing;
❒ then refit the cover B fig. 83.

Dipped/main beam headlights

To replace the bulb, proceed as follows:
❒ remove the cover B fig. 83 and then
the snap-fitted bulb holder C fig. 86;
❒ remove bulb D from the connector E
and replace it;
❒ refit the new bulb on the connector
making sure that it is locked correctly,
then reinsert bulb holder C in its
housing;
❒ then refit the cover B fig. 83.

Front direction indicators

To replace the bulb, proceed as follows:
❒ turn the cover C fig. 83
anticlockwise, extract the bulb D fig. 87
from its housing and replace it;
❒ refit the bulb D in the housing E and
then fit the cover C fig. 83.

83

L0F0033C

84

L0F0070C

85

L0F0069C

86

L0F0068C

108

IN

AN

EMERGENCY

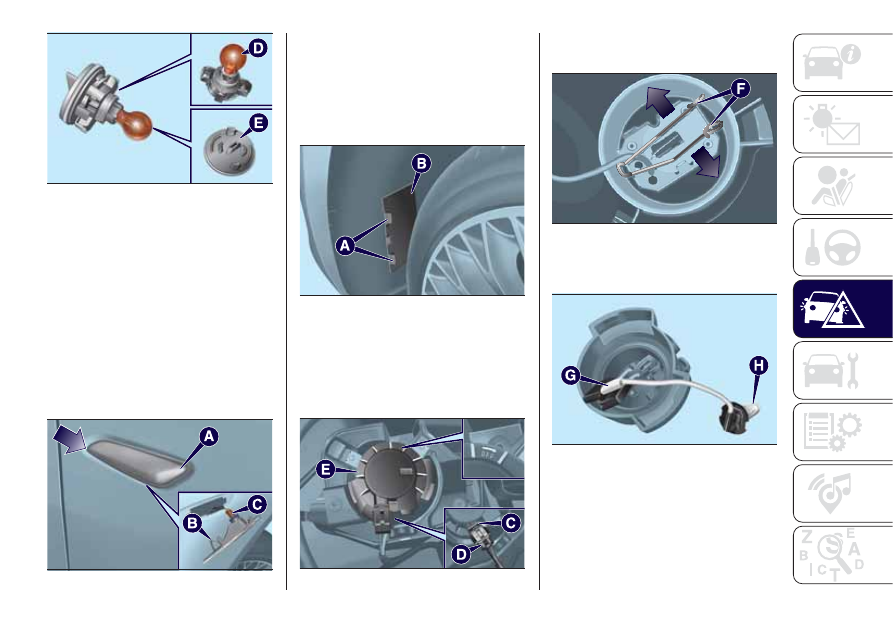

Side direction indicators

To replace the bulb, proceed as follows:
❒ adjust the lens A fig. 89 to compress
in the internal catch B, then pull the
unit outwards;
❒ turn the bulb holder C anticlockwise,
extract the bulb and replace it;
❒ refit the bulb holder C in the lens and
turn it clockwise;
❒ refit the cluster making sure that the
internal catch B clips into position.

Front fog lights

(for versions/markets, where provided)

To replace the bulb, proceed as follows:
❒ steer the wheel completely, adjust
the tabs A fig. 89 and remove the flap
B;

❒ adjust the clip C fig. 90 and
disconnect the electrical connector D;
❒ remove the cover E by turning it
clockwise (see the word OFF and the
arrow on the cover);

❒ release the catches F fig. 91
removing them outwards;

❒ release the connector G fig. 92 and
replace the bulb H;

❒ refit the new lamp and carry out the
procedure described previously in
reverse.

87

L0F0071C

88

L0F0209C

89

L0F0205C

90

L0F0206C

91

L0F0207C

92

L0F0208C

109

REAR LIGHT CLUSTERS

These contain the bulbs for the side
lights, brake lights and direction
indicators. The reversing lights and rear
fog lights are located instead in the
rear bumper.
The bulbs are arranged as follows fig.
93:

A - Direction indicators
B - Brake lights

Direction indicators/brake lights

Turn the bulb holder in direction O
(open) to replace the bulbs. After
replacing the bulb, turn the bulb holder
in direction C (close).

Side lights

These are LEDs. Contact a Lancia
Dealership for replacement.

THIRD BRAKE LIGHTS

These are located in the tailgate and
are LED lights. Contact a Lancia
Dealership for replacement.

REVERSING LIGHT/REAR FOG
LIGHT

To replace the bulb, proceed as follows:
❒ working from inside the bumper,
turn the bulb holder unit A fig. 94 by a
1/4 turn;

❒ extract the bulb and replace it;

❒ refit the new bulb then reinsert the
bulb holder in its housing.

NUMBER PLATE LIGHTS

To replace the bulbs proceed as
follows:
❒ remove lens A fig. 95;

❒ turn the bulb holder B fig. 96
clockwise, extract the bulb C and
replace it; then refit the lens.

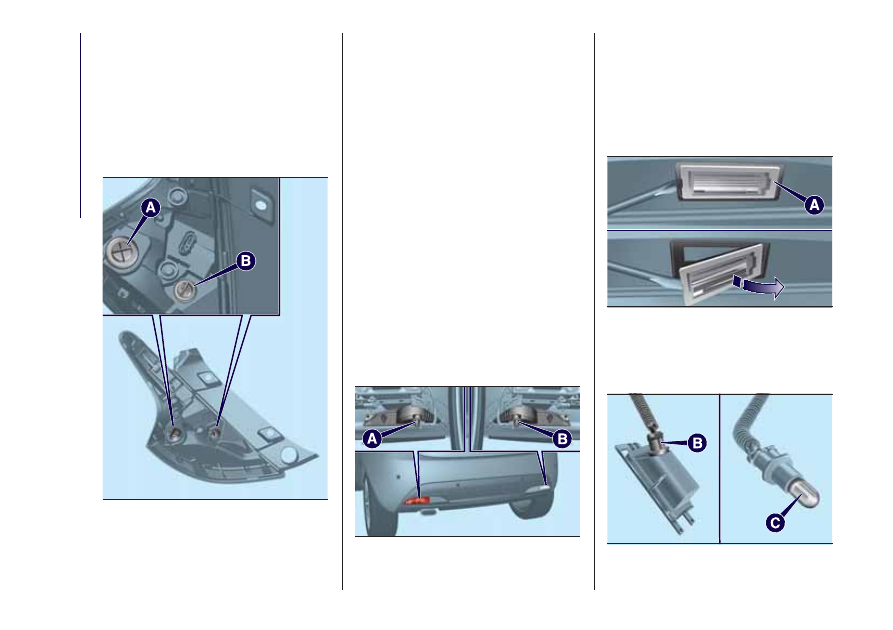

93

L0F0034C

94

L0F0219C

95

L0F0259C

96

L0F0214C

110

IN

AN

EMERGENCY

WARNING

121) Modifications or repairs to the electric
system that are not carried out properly
or do not take the system technical
specifications into account can cause
malfunctions leading to the risk of fire.
122) Halogen bulbs contain pressurised
gas, in the case of breakage they may
burst causing glass fragments to be
projected outwards.

WARNING

50) Halogen bulbs must be handled
holding the metallic part only. Touching the
transparent part of the bulb with your
fingers may reduce the intensity of the
emitted light and even reduce the lifespan
of the bulb. In the event of accidental
contact, wipe the bulb with a cloth
moistened with alcohol and let the bulb
dry.
51) If possible, we recommend that you
have bulbs replaced at a Lancia
Dealership. The correct operation and
direction of the external lights are
absolutely essential for the safety of the car
and of compliance with the law.

REPLACING FUSES

123) 124) 125) 126) 127) 128)

GENERAL

To facilitate fuse replacement, use the
pliers hooked inside the fuse box lid on
the dashboard left-hand side.

ENGINE COMPARTMENT
FUSE BOX

52)

This is located by the side of the
battery. To access the fuses, proceed
as follows:

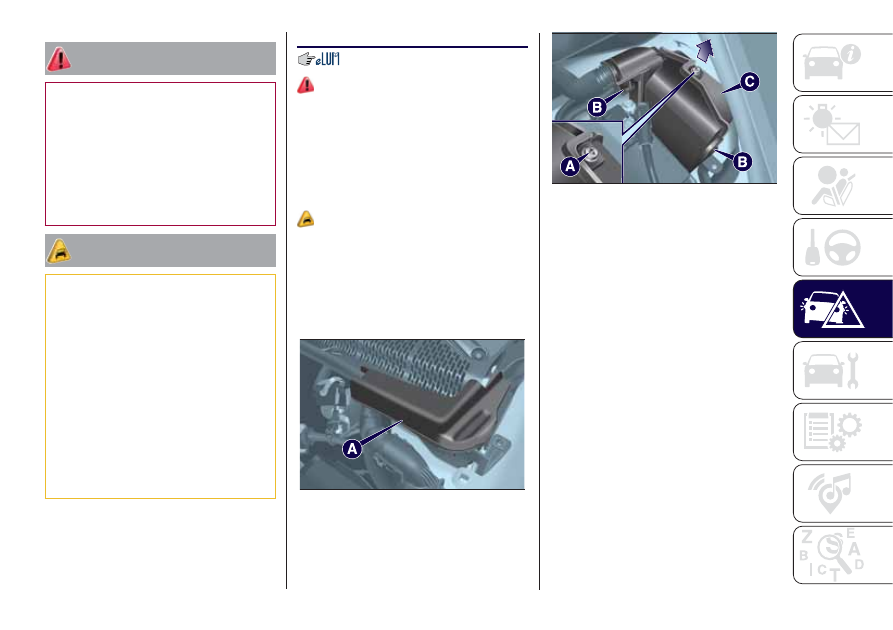

❒ move the cover A fig. 97, undo the
screw A fig. 98, release the tabs B and
pull the cover C upwards.

The number identifying the electrical
component corresponding to each fuse
is shown on the cover. After replacing
the fuse, make sure that you have
closed cover C correctly on the
fusebox.

DASHBOARD FUSE BOX

The control unit fig. 100 is located near
the left side of the steering column
and the fuses can be accessed easily
from the lower part of the dashboard.

LUGGAGE
COMPARTMENT FUSE
BOX

The fuse box is located on the left side
of the luggage compartment,
underneath the side cover A fig. 101.
The fuses are located in the fuse box
shown in fig. 102.

97

L0F0170C

98

L0F0094C

111

99

L0F0433C

101

L0F0128C

112

IN

AN

EMERGENCY

100

L0F0248C

102

L0F0212C

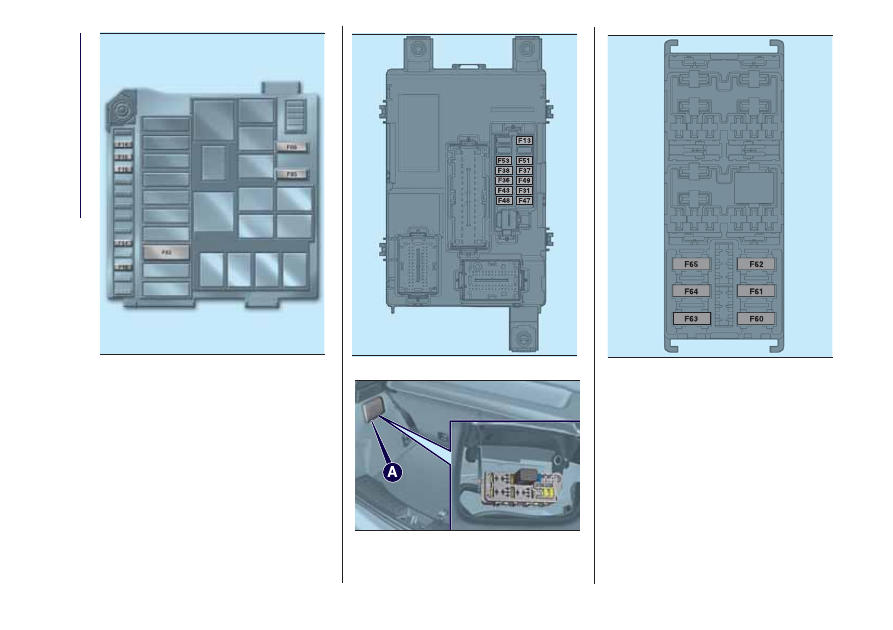

ENGINE COMPARTMENT FUSE BOX

fig. 99

USERS

FUSE

AMPERE

Front fog lights

F08

15

Horns

F10

15

Main beam headlights

F14

15

Sun roof motor

F15

20

Dual FuNction System gearbox control unit power supply

(+ignition)

F16

7.5

113

Passenger compartment fan

F82

40

Dual FuNction System gearbox control unit

F84

10

Front power socket (with or without cigar lighter)

F85

20

114

IN

AN

EMERGENCY

DASHBOARD FUSE BOX

fig. 100

USERS

FUSE

AMPERE

+15 Headlight alignment corrector

F13

5

+15 ignition-operated control with inhibition during engine

starting.

F31

5

+30 Climate control unit, control unit, EOBD socket, radio setup

F36

15

+15 switch on brake pedal (NO)

F37

7.5

Central door locking

F38

20

Two-way windscreen washer pump

F43

20

Front electric window (driver side)

F47

20

Front electric window (passenger side)

F48

20

+15 Sun roof, rain/dusk sensor, electric mirror control, control

lighting, AUX socket

F49

7.5

+15 Radio setup, climate control system control unit, sun roof,

parking control unit, brake pedal switch (NC), clutch pedal switch

(NC), reversing lights.

F51

5

+30 Instrument panel

F53

7.5

+15 = ignition-operated positive pole
+30 = battery direct positive pole (not ignition-operated)

115

LUGGAGE COMPARTMENT FUSE BOX

fig. 102

USERS

FUSE

AMPERE

BOSE HI-FI system

F60

20

Free

F61

-

Rear right electric window

F63

20

Rear left electric window

F64

20

WARNING

123) If a fuse blows again, contact a Lancia Dealership.
124) Never replace a fuse with metal wires or anything else.
125) Never replace a fuse with another with a higher amp rating; DANGER OF FIRE.
126) If a general protective fuse (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) blows contact a Lancia Dealership.
127) Before replacing a fuse, make sure that the ignition key has been removed and that all the other services are switched off and/or
disengaged.
128) If a general protective fuse for safety systems (airbag system, braking system), power unit systems (engine system, transmission system)
or steering system intervenes, contact a Lancia Dealership.

WARNING

52) If you need to wash the engine compartment, take care not to directly hit the fuse box and the window wiper motors with the water jet.

116

IN

AN

EMERGENCY

REPLACING A
WHEEL

129) 130) 131) 132) 133) 134)

JACK

Please note that:
❒ the jack weight is 1.76 kg;
❒ the jack requires no adjustment;
❒ the jack cannot be repaired and in
the event of a fault it must be replaced
by another genuine one;
❒ no tool other than its cranking device
may be fitted on the jack.

CHANGING PROCEDURE

To change a wheel, proceed as follows:
❒ stop the car in a position that is not
dangerous for oncoming traffic where
you can change the wheel safely. The
ground must be flat and sufficiently
compact;
❒ switch off the engine, pull up the
handbrake and engage the 1

st

gear or

reverse. Wear the reflective safety
jacket (compulsory by law) before
getting out of the vehicle;
❒ open the luggage compartment, pull
tab A fig. 103 and lift up the mat;

❒ using the wrench A fig. 104 located
in the tool box, loosen the locking
device, take the tool box B and place it
close to the wheel to be replaced.
Then take the space-saver wheel C;

❒ take the spanner A fig. 105 and
loosen the fixing stud bolts by about
one turn. For versions with alloy rims,
shake the car to facilitate detachment
of the rim from the wheel hub;

❒ position the jack under the vehicle,
near the wheel to be changed;
❒ operate the device A fig. 106 to
extend the jack until the top of the jack
B fig. 107 fits correctly into the side
member C (next to the mark

on the

side member);

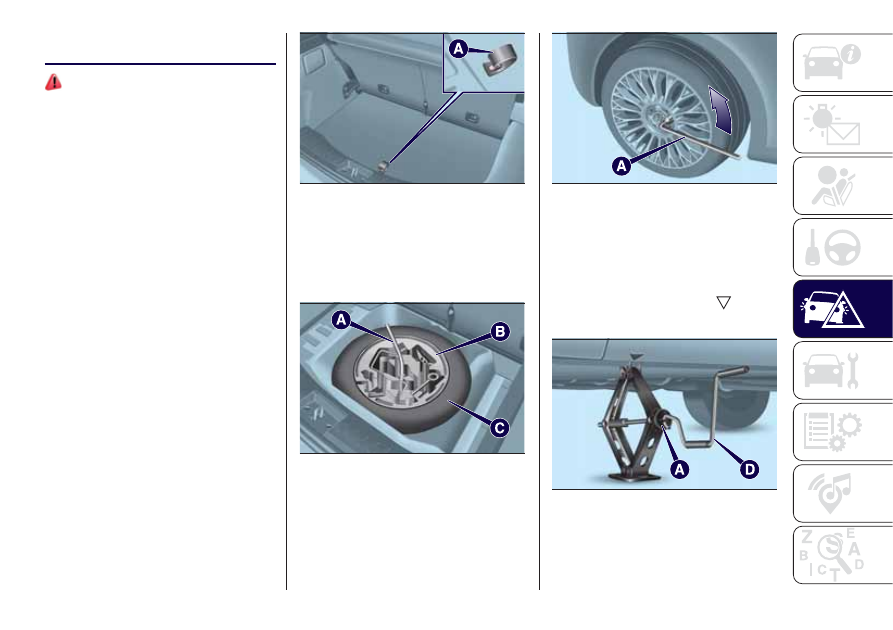

103

L0F0099C

104

L0F0183C

105

L0F0179C

106

L0F0025C

117

❒ alert any bystander that the vehicle is
about to be raised; all persons should
be kept away from the vehicle and
nobody must touch it until it has been
lowered;
❒ fit handle D fig. 106 into the housing
in device A, operate the jack and raise
the vehicle until the wheel is a few
centimetres from the ground;
❒ remove the wheel cap after loosening
the 3 fixing bolts and finally loosen the
fourth bolt and extract the wheel (only
for versions with wheel caps fixed
by bolts);
❒ make sure the contact surfaces
between space-saver wheel and hub
are clean so that the fastening bolts will
not come loose;
❒ make sure the contact surfaces
between space-saver wheel and hub
are clean so that the fastening bolts will
not come loose;

❒ fit the space-saver wheel by inserting
the first bolt for two threads into the
hole closest to the valve;
❒ take the wrench A fig. 105 and fully
tighten the fixing bolts;
❒ operate the jack handle D to lower
the car. Then extract the jack;
❒ use the wrench A provided to fully
tighten the bolts in a criss-cross fashion
as per the numerical sequence
illustrated in fig. 108;
❒ when replacing a wheel with alloy rim
it is advisable to place it with the
aesthetic part facing upwards.

Restore the standard wheel as soon as
possible, because, once placed in the
associated compartment, the luggage
compartment load platform is rendered
uneven as the standard wheel is larger
than the space-saver wheel.

REFITTING THE
STANDARD WHEEL

Following the procedure described
previously, raise the vehicle and remove
the space-saver wheel.

Versions with steel wheels

Proceed as follows:
❒ make sure the contact surfaces
between standard wheel and hub are
clean so that the fastening bolts will not
come loose;
❒ fit the standard wheel inserting the 4
bolts into the holes;
❒ press-fit the wheel cap, aligning the
special splining (on the cap) with the
inflation valve;
❒ using the wrench provided, tighten
the fastening bolts;
❒ lower the vehicle and remove the
jack;
❒ using the wrench provided, fully
tighten the bolts in the sequence
shown previously.

Versions with alloy wheels

Proceed as follows:
❒ insert the wheel on the hub and using
the wrench provided tighten the bolts;
❒ lower the vehicle and remove the
jack;

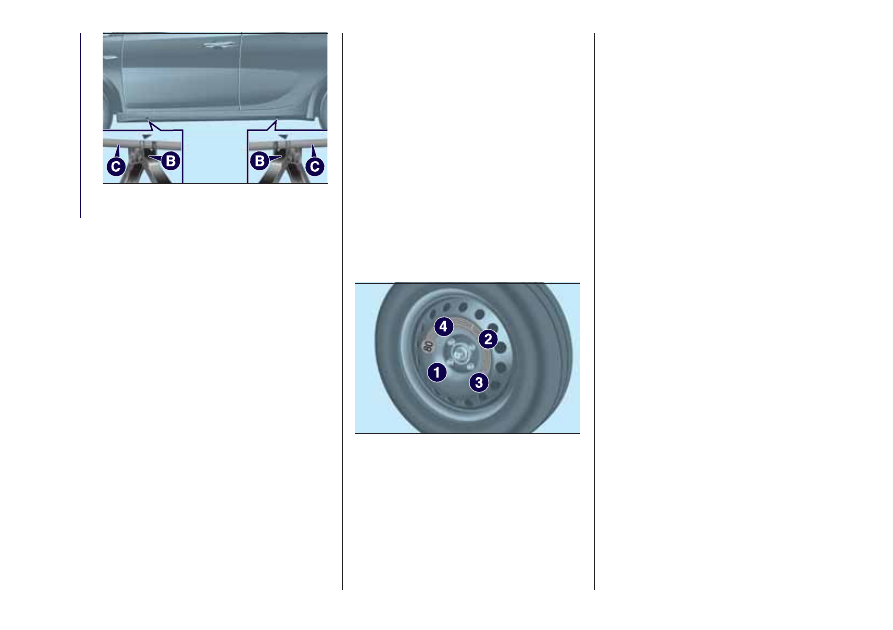

107

L0F0024C

108

L0F0182C

118

IN

AN

EMERGENCY
