MG ZS. Service Manual - part 16

EMERGENCY INFORMATION

NO.

Specs

Function

FL16

30A

DC/DC

FL17

30A

－

F1

10A

Right dipped beam, Headlamp
leveling switch, Right
headlamp leveling motor

F2

15A

Alternator, Pre oxygen sensor,
Post oxygen sensor, Variable
valve timing valve (Intake,
1.0T), VVT valve (Exhaust,
1.0T), Canister control valve
(1.0T), Oil control valve (1.0T)

F3

10A

Left dipped beam, Left
headlamp leveling motor

F4

10A

A/C Compressor Clutch
Relay

F5

5A

Engine ECU

F6

10A

Fuel injector

（1.5L）

NO.

Specs

Function

F7

30A

Front wiper enable relay,
Front wiper speed relay

F8

5A

Cooling fan relay pack, AC
pressure switch, NTS

F9

15A

Fuel pump relay

F10

10A

Right main beam

F11

10A

Left main beam

F12

30A

Ignition coil, Engine ECU

F13

10A

Horn relay

F14

30A

－

241

5

EMERGENCY INFORMATION

NO.

Specs

Function

F15

10A

Intake camshaft solenoid

（1.5L）, Exhaust camshaft
solenoid

（1.5L）, Canister

control valve

（1.5L）,

Clutch position sensor

（1.5L）, Waste gate control
valve

（1.0T）, Electronic

thermostat

（1.0T）, Water

pump

（1.0T）, Variable

dump valve

（1.0T）

F16

15A

Rear wiper relay

F17

15A

Front fog relay

F18

5A

Airbag ECU

F19

5A

Engine ECU

F20

5A

Engine ECU

F21

5A

BCM

F22

10A

－

NO.

Specs

Function

F23

10A

－

F24

5A

－

F25

10A

BCM

F26

15A

－

F27

15A

BCM

F28

15A

－

F29

10A

－

F30

10A

DC/DC, Instrument pack,
ETC, Reverse lamp switch,
6AT gear shift, PAB display

242

EMERGENCY INFORMATION

Bulb Replacement

Bulb Speciication

Lamp Bulb

Speciications

Headlamp High/Low Beam HB3LL 60W

Front Direction Indicators PY21W 21W

Front Fog Lamps

H8 35W

Front Side Light/Daytime
Running Lamp

LED

Reverse Lamps

W16W 16W

Rear Fog Lamps

P21W 21W

Lamp Bulb

Speciications

Rear Side Light

W5W 5W

Stop Lamp/Rear Side Light W21/5W 21/5W

License Plate Lamps

W5W 5W

Rear Direction Indicators

WY16W 16W

High Mounted Stop Lamp

LED

Interior Lamp

W5W 5W

Load Space Lamp

LED

Note: Bulb HB3LL is consistent with Bulb HB3 in shape and structure, and is only superior in reliability and service
life.

243

5

EMERGENCY INFORMATION

Bulb Replacement

Before replacing any bulb, turn off the lighting switch to
avoid any possibility of a short circuit.

Note: Only replace bulbs with the same type and
speciication.

Take care NOT to touch the glass with your ingers; always
use a cloth to handle the bulb. If necessary, clean the glass
with methylated spirits to remove ingerprints.

If in doubt, when replacing bulbs, contact an Authorised
MG Repairer.

For other bulbs not listed and to be replaced, ask an MG
Authorised Repairer for help.

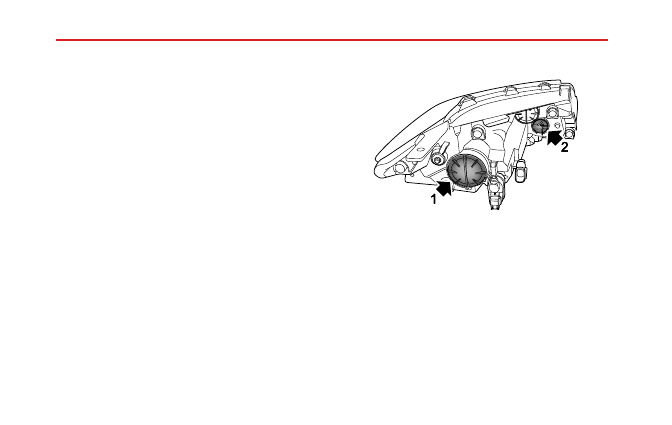

High/Low Beam Headlamp Bulb Renewal

1 Open

the

bonnet——see

“Bonnet”

in

the

“Maintenance” section.

2 Disconnect the battery negative terminal.

3 Identify and locate the headlamp bulb cover plug

（1）.

4 Rotate the cover anti-clockwise and remove the cover

plug.

5 Rotate the bulb anti-clockwise and remove.

6 Remove the wiring connector from the bulb.

7 Reit the wiring connector to the bulb.

244

EMERGENCY INFORMATION

8 Locate the bulb in the lamp, rotate clockwise until fully

secured.

9 Locate the cover plug, rotate clockwise until fully

secured.

10 Connect the negative battery terminal.

11 Test headlamp operation.

12 Close

the

bonnet——see

“Bonnet”

in

the

“Maintenance” section.

245

5

EMERGENCY INFORMATION

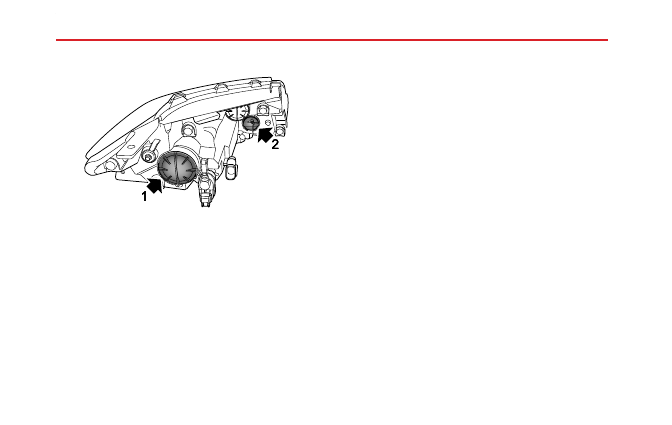

Front Direction Indicator Bulb Renewal

1 Open

the

bonnet——see

“Bonnet”

in

the

“Maintenance” section.

2 Disconnect the battery negative terminal.

3 Identify and locate the front indicator bulb cover plug

（2）.

4 Rotate the cover anti-clockwise and remove the cover

plug.

5 Rotate the bulb holder anti-clockwise and remove.

6 Remove the bulb from the holder.

7 Install the bulb into the holder.

8 Locate the bulb holder in the lamp, rotate clockwise

until fully secured.

9 Locate the cover plug, rotate clockwise until fully

secured.

10 Connect the negative battery terminal.

11 Test lamp operation.

12 Close

the

bonnet——see

“Bonnet”

in

the

“Maintenance” section.

246

EMERGENCY INFORMATION

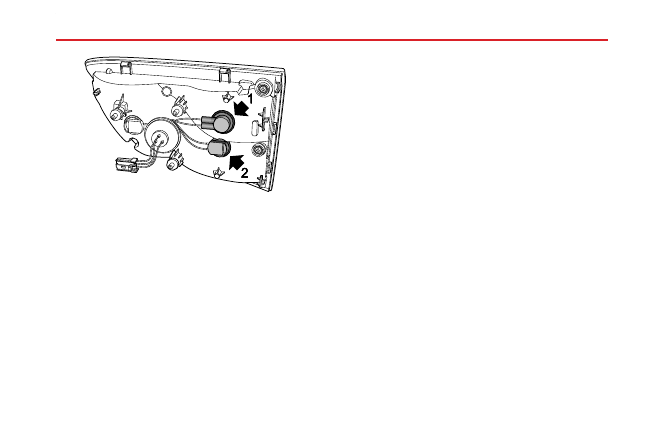

Rear Stop/Tail Lamp Bulb Renewal

1 Open the tailgate.

2 Disconnect the battery negative terminal.

3 Using a suitable pry bar or lever, carefully release and

remove the securing screw cover trim.

4 Using a suitable 10 mm spanner/socket wrench,

remove the 2 screws securing the lamp to the body.

5 Release the lamp assembly and remove away from the

body.

6 Rotate the bulb holder (1) in an anti-clockwise

direction.

7 Remove bulb holder and remove bulb.

8 Fit bulb to bulb holder.

9 Insert bulb holder in lamp assembly, rotate clockwise

until fully secure.

10 Ensure lamp seal is correctly located.

11 Position lamp to body, start both screw ixings, tighten

to 3-5 Nm.

12 Reit screw cover trim.

13 Reconnect battery negative terminal.

14 Test lamp operation.

15 Close tailgate.

247

5

EMERGENCY INFORMATION

Rear Direction Indicator Bulb Renewal

1 Open the tailgate.

2 Disconnect the battery negative terminal.

3 Using a suitable pry bar or lever, carefully release and

remove the securing screw cover trim.

4 Using a suitable 10 mm spanner/socket wrench,

remove the 2 screws securing the lamp to the body.

5 Release the lamp assembly and remove away from the

body.

6 Rotate the bulb holder (2) in an anti-clockwise

direction.

7 Remove bulb holder and remove bulb.

8 Fit bulb to bulb holder.

9 Insert bulb holder in lamp assembly, rotate clockwise

until fully secure.

10 Ensure lamp seal is correctly located.

11 Position lamp to body, start both screw ixings, tighten

to 3-5 Nm.

12 Reit screw cover trim.

13 Reconnect battery negative terminal.

14 Test lamp operation.

15 Close tailgate.

248

EMERGENCY INFORMATION

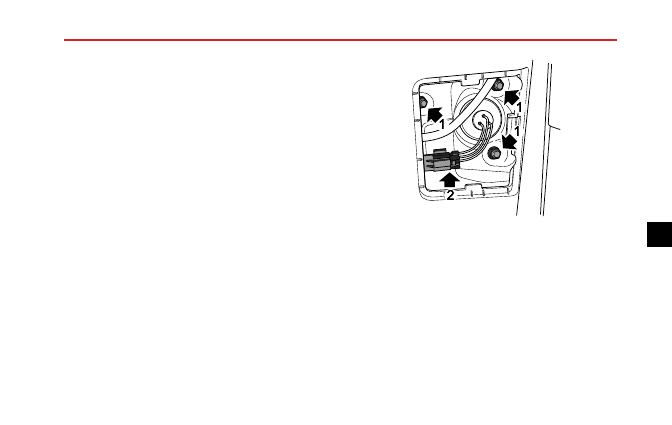

Secondary Stop Lamp (Lamp Located in

Tailgate) Bulb Renewal

1 Open the tailgate.

2 Disconnect the battery negative terminal.

3 Using a suitable pry bar or lever, carefully remove

the cover trim.

4 Using a suitable 10 mm spanner/socket wrench,

remove the 3 screws (1) securing the lamp to the
tailgate. Release the lamp assembly and remove away
from the body.

5 Rotate the bulb holder (2) in an anti-clockwise

direction.

249

5

EMERGENCY INFORMATION

6 Remove bulb holder and remove bulb.

7 Fit bulb to bulb holder.

8 Insert bulb holder in lamp assembly, rotate clockwise

until fully secure.

9 Ensure lamp seal is correctly located.

10 Position lamp to tailgate, reit the screw ixings, tighten

to 3-5 Nm.

11 Reit screw cover trim.

12 Reconnect battery negative terminal.

13 Test lamp operation.

14 Close tailgate.

250

EMERGENCY INFORMATION

License Plate Lamp Bulbs Renewal

1 Disconnect the battery negative terminal.

2 Using a suitable pry bar or lever, insert the tool

between the lamp lens and rear bumper lamp aperture
(protect the paintwork using masking tape and use the
N/S gap).

3 Carefully lever the lamp out of the aperture.

4 Release the bulb from the bulb holder.

5 Insert the new bulb in the lamp bulb holder.

6 Position the lamp in the bumper lamp aperture, push

until fully secured.

7 Connect battery negative terminal.

8 Test lamp operation.

Side Repeater Bulb Renewal (Mirror)

Bulb not available separately, lamp assembly required.

1 Remove the door mirror glass by manually tilting the

glass upwards, use a suitable plastic lever at the base
of the glass and lever outwards releasing the glass

retaining clips (take great care not to damage the paint
work).

2 Disconnect the electrical connector and remove the

exterior door mirror glass.

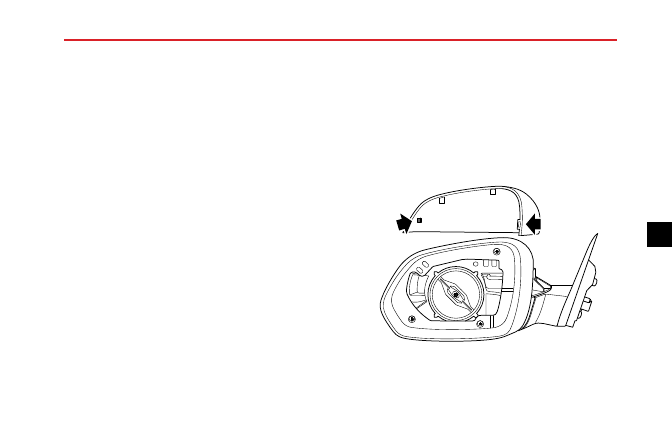

3 Release the 2 clips ixing the cover onto the exterior

door mirror assembly.

4 Remove the exterior mirror cover.

251

5

EMERGENCY INFORMATION

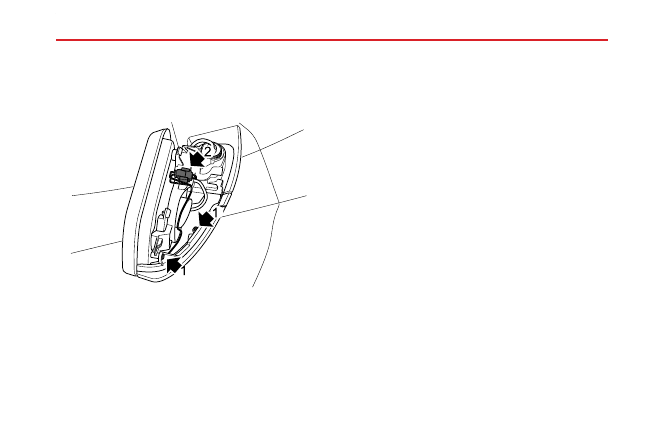

5 Remove 2 screws (1) securing the side direction

indicator lamp onto the exterior door mirror
assembly.

6 Disconnect the connector (2) and remove the side

direction indicator lamp.

7 Remove the rubber bulb holder from the lamp

assembly

（pull from lamp）.

8 Remove bulb from holder.

9 Fit bulb to bulb holder-push it.

10 Position bulb holder into lamp assembly and push fully

into position.

11 Position the lamp assembly on the exterior door

mirror assembly, it and tighten 2 screws.

12 Reconnect the electrical connector.

13 Locate the exterior door mirror cover on the mirror

assembly, carefully push the cover until it clips to place.

14 Reconnect the electrical connectors to the door

mirror glass.

15 Position the glass onto the exterior door mirror

motor body.

16 Using even hand pressure, press the glass onto the

motor until it clips into place.

17 Reit the exterior mirror glass.

252

EMERGENCY INFORMATION

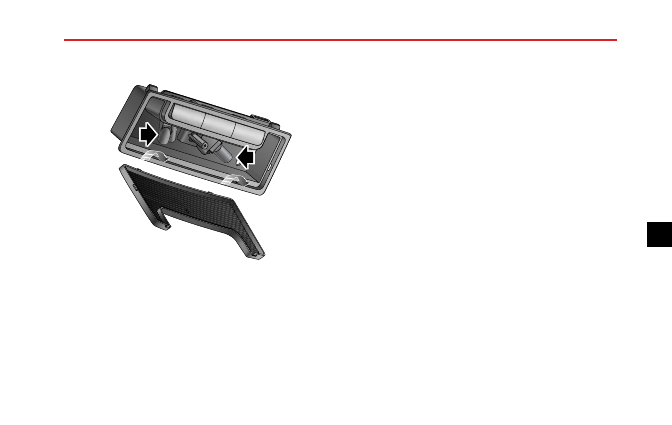

Interior Lamp Bulb Renewal

1 Disconnect the battery negative terminal.

2 Use a suitable tool or small lat bladed screwdriver to

gently prise front end of the lens, and remove the lens.

3 Remove the bulb from the bulb holder.

4 Connect battery negative terminal.

5 Test lamp operation.

253

5

Maintenance

256 Maintenance
260 Bonnet
262 Engine Compartment
264 Engine
268 Cooling System
270 Brake
272 Battery
274 Washers
276 Wipers
279 Tyres
284 Cleaning and Vehicle Care

6

MAINTENANCE

Maintenance

Routine Maintenance

The safety, reliability and performance of your car will
depend partly on how well it is maintained. You must
ensure that maintenance is carried out when required and
according to the information contained in the ‘Service
Schedule’.

Servicing
For Next Service

*

，please refer to “Information Centre”

in “Instruments and Controls” section. After each service,
‘Next Service' will be reset by the local MG Authorised
Repairer, which performed the maintenance.

Note: If a service is not carried out (or the display is
not reset by the local MG Authorised Repairer after
service), the service display cannot provide correct
information.

Service History
Ensure your local MG Authorised Repairer ills in the
Service Records after each service.

Brake Fluid Replacement
Replace the brake luid according to the information
contained in the “Service Schedule”.

Note: Brake luid replacement will be an additional
cost.

Coolant Replacement
Replace the engine coolant (mixed solution of antifreeze
and water) according to the information contained in the
“Service Schedule”.

Note: Coolant replacement will be an additional cost.

Emission Control
Your car is itted with emission and evaporative control
equipment designed to meet speciic territorial and legal
requirements. Incorrect engine settings may adversely
affect exhaust emissions, engine performance and fuel
consumption, as well as causing high temperatures, which
could result in damage to the catalytic converters and
engine.
