EMERGENCY INFORMATION

Four-Wheel Touchdown Towing

The towing speed of a vehicle must not
exceed 20 mph (30 km/h), the towing
distance shall not exceed 30 miles (50 km).

If vehicle is towed with the four wheels on the ground,
observe the following precautions:

1 Switch the ignition to the ON position to enable the

brake lights, wipers and direction indicators to be

operated if necessary. If, due to an electrical fault, it
is considered unsafe to switch the ignition on, the car
will need to be recovered on a trailer.

2 Place the shift lever in N position (manual

transmission),

or in N position (automatic

transmission).

3 Release the parking brake.

4 Turn on the hazard warning lamps.

5 If the transmission is damaged or has a lack of

lubricating oil, DO NOT tow the vehicle with four
wheels on the ground.

6 DO NOT tow backward with front wheels (drive

wheels) on the ground.

225

5

EMERGENCY INFORMATION

Without the engine running, greater effort will be required
to operate the brake pedal and turn the steering wheel.
Longer stopping distances will also be experienced.

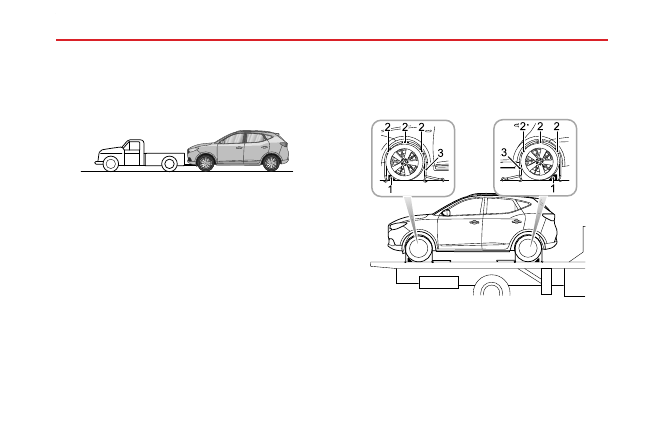

Transporter or Trailer with Rope

If your car is to be transported on the back of a trailer or
transporter, it must be secured as illustrated:

Position the car on the trailer, apply the parking brake, and
place the shift lever in N position (manual transmission),
or in P position (automatic transmission). Place the wheel
chock (1) as shown in the igure, then place the anti slip
rubber pad (2) around the circumference of the tyre.

226

EMERGENCY INFORMATION

Fit the lashing straps (3) around the wheels and secure to
the trailer. Tighten the straps until the car is securely held.

227

5

EMERGENCY INFORMATION

Tyre Repair and Wheel Replacement

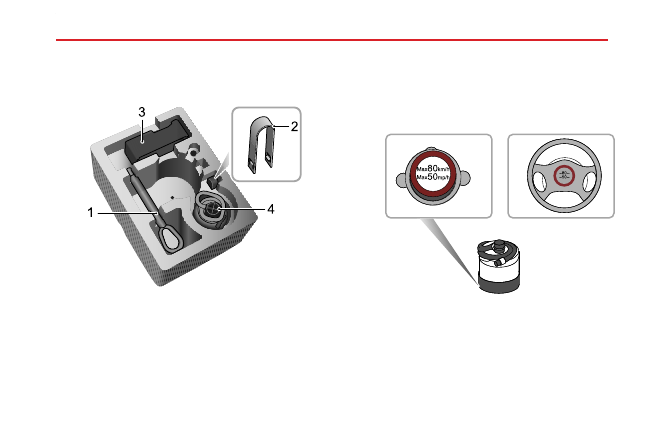

Tool Identiication

1 Towing Hook

2 Wheel Bolt Cap Removal Tool

3 Electric Air Pump

4 Repair Fluid Reservoir

Tyre Repair

1 Remove the label at the bottom of the repair luid

reservoir and attach it to the steering wheel to remind
the driver not to exceed 50 MPH (80 km/h).

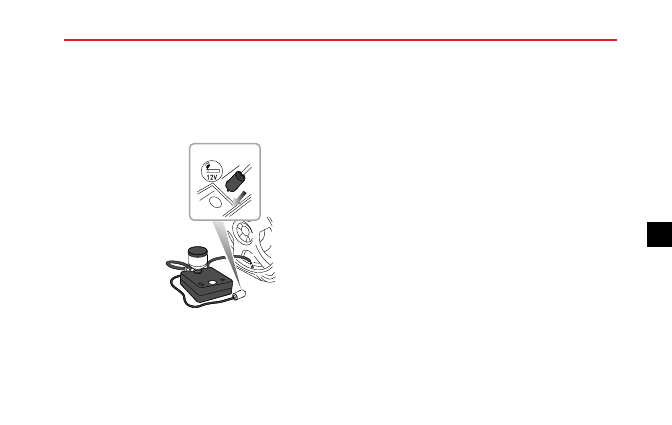

2 Connect the air hose of the electric air pump to

the repair luid reservoir, it the tyre sealant bottle
(upright) into the slot on the compressor. Remove
the valve dust cap of the lat tyre, and connect the
iller hose from the tyre sealant bottle to the tyre

228

EMERGENCY INFORMATION

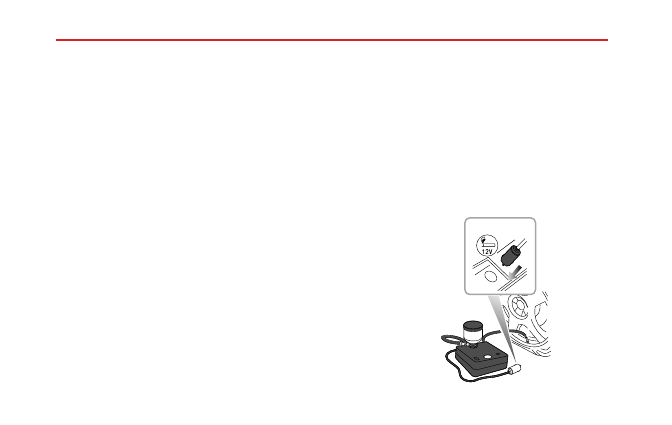

valve. Ensure that the power switch of the electric
air compressor is switched off (i.e., press “O”), then
insert the plug from the compressor into the centre
console power socket, and turn the ignition switch to
the position "ON/RUN"

Note:

To avoid battery discharge, it is

recommended to keep the engine running.

3 Switch on the power switch of the electric compressor

(i.e., press “-”), to start pumping sealant into the
tyre. The tyre sealant bottle will become empty after
approximately 30 seconds. The tyre should reach the
speciied pressure within 5 or 10 minutes.

Note: The pressure gauge may briely reach 6
bar (87 psi), then the pressure begins to drop to
normal.

4 When the required pressure is reached, switch off the

power switch of the electric compressor (i.e., press
“O”).

Note:

If the required pressure cannot be

reached within 10 minutes, please disconnect the
compressor, drive the vehicle 10 metres (33 feet)
approx forward or backward to allow the sealant
to spread within the tyre. If the required pressure
can still not be reached, the tyre is severely
damaged and you should seek assistance from the
MG Authorised Repairer.

229

5

EMERGENCY INFORMATION

Note:

Consecutive operation of Electric air

compressor for more than 10 minutes may result
in damage to the compressor.

Note:

Under no circumstances should you

continue your journey with a delated tyre.
Driving a vehicle with a delated tyre is extremely
dangerous.

5 Remove the tyre sealant bottle from the slot in the

compressor, disconnect the hose from the tyre valve,
remove the compressor plug from the centre console
power socket, return the tyre repair kit to its stowage
tray.

6 After successfully adding sealant to the tyre, drive

immediately for a short time (around one minute) this
will allow the sealant to distribute evenly inside the
tyre. Continue driving and do not exceed 50 MPH
(80 km/h).After a further 10 minutes, ind a safe place
to stop and recheck the tyre pressure.

Please take different measures based on the tyre pressure
measured:

• If the tyre pressure has dropped to less than 0.8 bar

(11.6 psi), do not continue driving, seek assistance
instead.

• If the tyre pressure is between 0.8 bar (11.6 psi) and

speciied pressure, connect the hose of electric air
pump to the tyre valve, and connect the plug of the
electric air pump to the power socket, then switch on
the electric air pump to inlate the tyre until it reaches
the speciied pressure. Repeat the operations of step 6
after driving a maximum distance of 3 miles (5 km).

230

EMERGENCY INFORMATION

• If the tyre pressure has not dropped, you may continue

driving, but the vehicle speed must not exceed 50 MPH
(80 km/h), and the driving mileage must not exceed 125
miles (200 km).

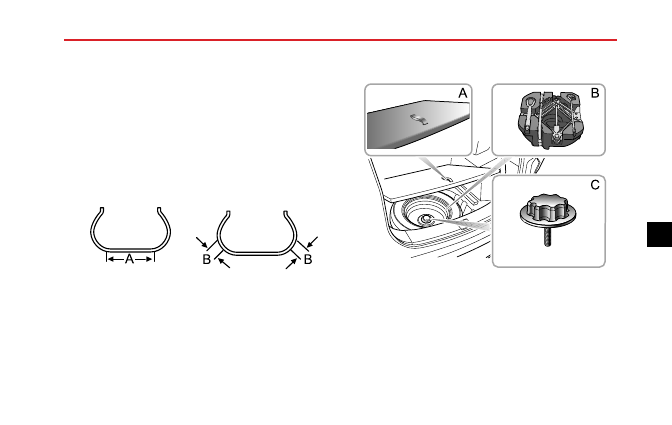

Note:

DO NOT remove foreign objects (eg.

screws,nails) from the tyre. The tyre repair system
must only be used when the foreign object is in the
tread pattern (A), DO NOT attempt a repair when
the damage is in the sidewall of the tyre (B).

Spare Wheel and Tool Kit

*

Spare Wheel and Tool Kit Removal

1 Lift the luggage carpet (A) with the lifting strap.
2 Remove the tool tray (B).
3 Unscrew the spare wheel retaining nut (C) and lift

the wheel from the storage space.

231

5

EMERGENCY INFORMATION

Note:

A spare wheel kit is not standard issue

equipment, it will only be availble as an accessory
from an MG Authorised Repairer.

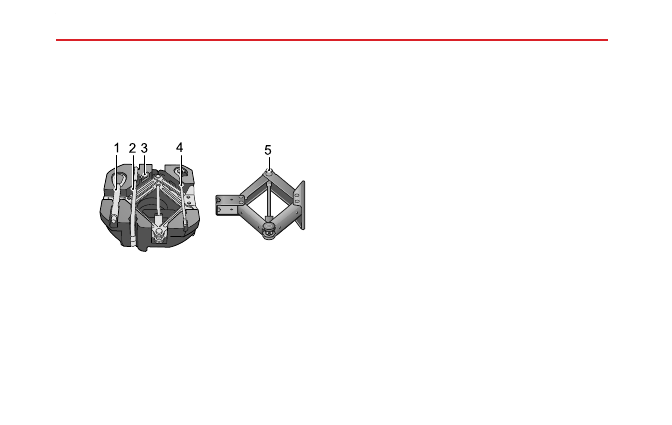

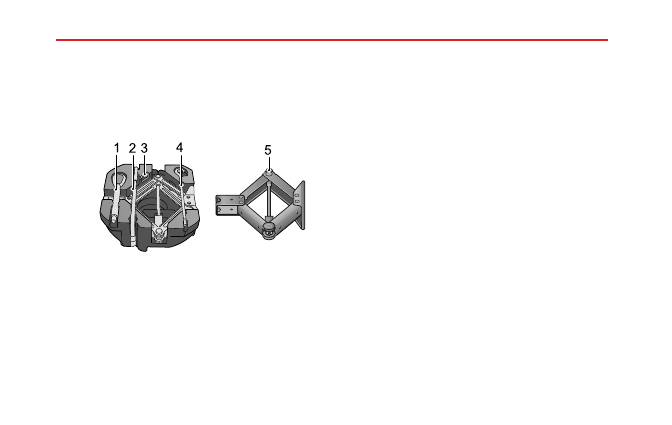

Spare Wheel Replacement Tool

1 Towing hook

2 Wheel bolt spanner

3 Wheel bolt cap removal tool

4 Jack handle

5 Jack

Changing a Wheel

*

If you need to change the wheel during the journey, choose
a safe place to stop away from the main road if possible.
Always ask your passengers to get out of the car and wait
in a safe area away from other trafic.

Switch on hazard warning lamps. If available, position
a warning triangle about 50 to 150 metres behind your
vehicle to warn approaching trafic.

Before changing a wheel, ensure the front wheels are in the
straight ahead position. Apply the parking brake and place
the gear shift lever of transmission in N position.

Observe the following precautions:
• Ensure the jack is positioned on irm, level ground.
• If the vehicle must be parked on the hill, place chocks

in front of and behind other 3 wheels to prevent the
vehicle moving.

232

EMERGENCY INFORMATION

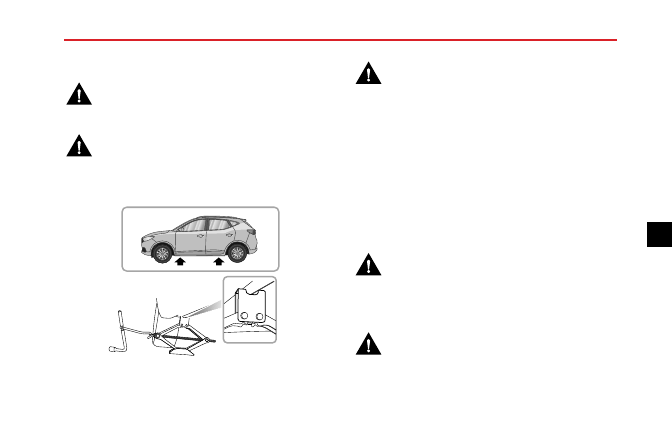

Positioning the Jack

NEVER work beneath the car with the jack
as the only means of support. The jack is
designed for wheel changing only!

NEVER jack the car using any jacking points
other than the jacking points.

Serious

damage to the car could result.

Avoid accidental contact with any underbody
parts,

especially hot exhaust system

components.

Position the jack on irm level ground under the jacking
point nearest the wheel to be removed. Note that the
domed head of the jack must it into the corresponding
recess in the sill plate (see inset in illustration).

Turning the jack screw by hand, adjust the jack until the jack
head its snugly onto the sill in the correct area. Ensure that
the base of the jack is in full contact with the level ground.

Fitting the Spare Wheel

Regularly check the spare wheel tyre
pressure, it may not be used for long
periods of time. After itment, at the irst
opportunity check and adjust the tyre
pressure.

The wheel bolts must be tightened to the
speciied torque after changing a wheel
(115

～

～

～130 Nm).

233

5

EMERGENCY INFORMATION

1 Before raising the car, use the special tool supplied

with the vehicle to remove each wheel bolt cap. Use
the wheel bolt spanner to slacken each bolt half a turn
anti-clockwise.

2 Turn the handle in a clockwise direction until the tyre

is clear of the ground.

3 Remove the wheel bolts and place them in the tool tray

to prevent them from being lost. Make sure the vehicle
is steady and there is no risk of slip or movement
before removing wheel bolts.

4 Remove the road wheel.

Note: Avoid placing wheels face down on the
ground - the surface may be scratched.

5 Fit the spare wheel and tighten the wheel bolts with

wheel bolt spanner until the wheel is seated irmly
against the hub.

6 Lower the car and remove the jack, then FULLY tighten

the wheel bolts in a diagonal sequence.

7 Finally, return the tools to the toolbox, put the toolbox

into the well of the boot loor, tighten the spare wheel

retaining nuts, and put the replaced wheel above the
toolbox in the well in the load space loor (face down).
Lower the boot loor, and put the boot storage box on
the boot loor.

Note: DO NOT stand on the handle of the wheel bolt
spanner or use extension tube on the handle of the
spanner.

Note: When replacing the wheel, please fully tighten
the bolts in the diagonal sequence twice.

Note: Consult your MG Authorised Repairer or tyre
specialist for a replacement tyre, as soon as possible.

Spacesaver Spare Wheel

Only one spacesaver spare wheel can be used
at any one time, otherwise the operational
performance and brake performance may be
reduced, thereby leading to accident or injury
to yourself and others.

234

EMERGENCY INFORMATION

When driving on icy or slippery surfaces it is
advised to it the spacesaver wheel to the rear
of the vehicle to maintain adaquate stability.
This may mean swapping a front wheel with
a rear wheel.

Snow chains can not be used on the
spacesaver spare wheel, this can cause
damage to the car and snow chain.

When the spacesaver spare wheel is itted, the vehicle
speed should not exceed 50 MPH (80 km/h). Please have
the full-scale tyre repaired and replace the spare wheel as
soon as possible. This will extend the life span of the spare
wheel for other emergencies.

Note: DO NOT use an automatic car wash when
the spacesaver wheel is itted, the guide rails of the
car wash may conlict with the wheel/tyre and cause
damage.

235

5

EMERGENCY INFORMATION

Fuse Replacement

Fuse

Fuses are simple circuit breakers which protect the vehicle
electrical equipment by preventing the electrical circuits
from being overloaded. A blown fuse indicates that the
item of electrical equipment it protects stops working.

Check a suspect fuse by removing it from the fuse box and
looking for a break in the wire inside the fuse.

The mounting location and rating of each fuse in engine
compartment fuse box is shown on the label printed on
the fuse box cover.

It is recommended to have spare fuses in the vehicle, which
can be obtained from a local MG authorized repairer.

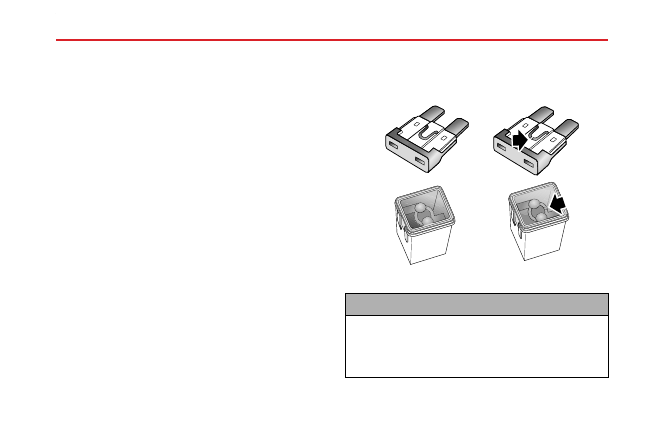

Healthy and Blown Fuses

IMPORTANT

• NEVER attempt to repair a blown fuse. ALWAYS

replace a fuse with one of the same rating.

• If a replaced fuse fails immediately, please contact an

MG Authorised Repairer as soon as possible.

236

EMERGENCY INFORMATION

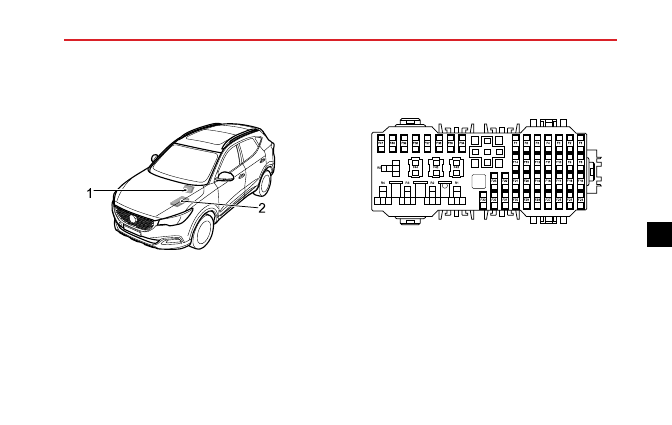

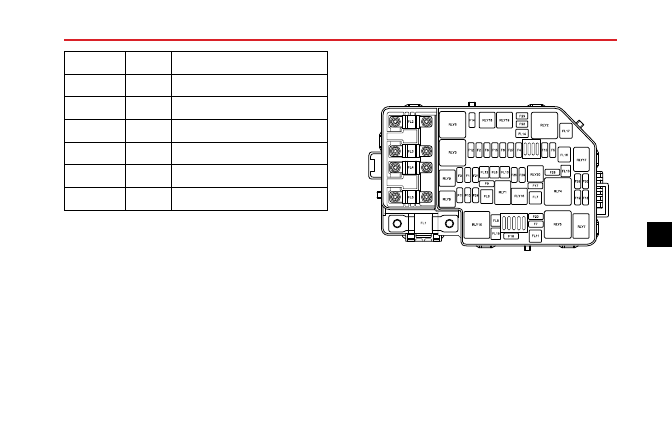

Fuse Box

There are two fuse boxes in the vehicle

：

1 Passenger Compartment Fuse Box

（below the glove

box at the front passenger side

）

2 Engine Compartment Fuse Box

（at the left side of the

Engine Compartment

）.

Passenger Compartment Fuse Box

Check or Replace a Fuse

1 Switch off the ignition switch and all electrical

equipment, disconnect the battery negative cable.

2 Remove the closing panel below the glove box to gain

access to the fuse box.

237

5

EMERGENCY INFORMATION

3 Press the fuse extraction tool onto the fuse head

and pull to remove the fuse. A blown fuse can be
recognised by a break in the wire.

4 Replace the blown fuse with a same rating.

Fuse Speciication

NO.

Specs

Function

F1

15A

Rear wash realy

F2

10A

Rearview mirror switch,
Diagnostic Socket

F3

5A

Gear shift display

F4

15A

Front wash relay

F5

10A

Airbag ECU

F6

10A

Brake pedal switch

F7

15A

Super lock relay

F8–F14

－

－

F15

15A

Front power socket

NO.

Specs

Function

F16

5A

Radio

F17

5A

Front interior lamp, Blower
relay

F18

30A

Rear left window lift switch

F19

30A

Passenger window lift switch

F20

30A

Rear right window lift switch

F21

30A

Driver door switch pack

F22

10A

Door mirror heater

F23

25A

Rear window heating element

F24

15A

Radio/FICM, DAB, ICE panel
switch

F25

10A

MTC, ETC, ETC panel

F26

5A

Instrument pack

F27

10A

Automatic transmission (4AT
& 6AT)

238

EMERGENCY INFORMATION

NO.

Specs

Function

F28

－

－

F29

－

－

F30

5A

Ignition switch

F31

10A

TPMS

F32

5A

IMMO Antenna

F33–44

－

－

Engine Compartment Fuse Box

239

5

EMERGENCY INFORMATION

Check or Replace a Fuse

1 Switch off the ignition switch and all electrical

equipment, disconnect the battery negative cable.

2 Press the locating clips to remove the fuse box lid.

3 Press the fuse extraction tool onto the fuse head

and pull to remove the fuse. A blown fuse can be
recognized by a break in the wire.

4 Replace the fuse with a same rating.

Fuse Speciication

NO.

Specs

Function

FL1

200A

Alternator

FL2

80A

EPS

FL3

40A

Cooling fan relay pack

FL4

60A

Passenger compartment fuse
box fuse F18, F19, F20, F21

NO.

Specs

Function

FL5

80A

Passenger compartment fuse
box fuse F1, F2, F3, F4, F5,
F6, F7, F24, F25, F26, F27,
F28, F29, F30, F31, Rear
windscreen heater relay

FL6

25A

SCS

（Valve）

FL7

－

－

FL8

20A

BCM

FL9

40A

SCS

（Pump）

FL10

25A

BCM

FL11

30A

Blower relay

FL12

－

－

FL13

30A

Starter relay

FL14

25A

－

FL15

30A

KLR relay

240
