EMERGENCY INFORMATION

3 Hold the fuse head with the fuse extraction tool, pull

and remove the fuse, and check if the fuse is blown.

4 If a fuse is blown, replace it with another fuse of the

same ampere value.

Fuse Specification

Code

Specs

Function

FUSE1

15A

Rear accessories power socket

FUSE2

－

－

FUSE3

－

－

FUSE4

－

－

FUSE5

－

－

FUSE6

5A

Radio

FUSE7

15A

Front 12V power socket

FUSE8

25A

TCM（7AT）

FUSE9

－

－

Code

Specs

Function

FUSE10

5A

Driver door switch pack

FUSE11

10A

Gateway

FUSE12

5A

Parking distance control unit，rain
sensor

FUSE13

20A

Headlamp，dynamic headlamp
leveling control module

FUSE14

2A

Ignition switch

FUSE15

5A

Immobiliser coil

FUSE16

10A

Diagnostic socket

FUSE17

5A

Slip control system

FUSE18

5A

Power management DC convertor

FUSE19

20A

Seat heater switch

FUSE20

－

－

FUSE21

7.5A

PRND display，EPB Switch，
exterior mirror adjustment，
switch-stop/start system

273

5

EMERGENCY INFORMATION

Code

Specs

Function

FUSE22

10A

Supplemental restraint system

FUSE23

－

－

FUSE24

－

－

FUSE25

5A

Master light switch

FUSE26

－

－

FUSE27

－

－

FUSE28

5A

Instrument pack

FUSE29

10A

ATC controller/MTC controller

FUSE30

5A

A/C and ICE interface

FUSE31

15A

Radio/color radio/NAV

274

EMERGENCY INFORMATION

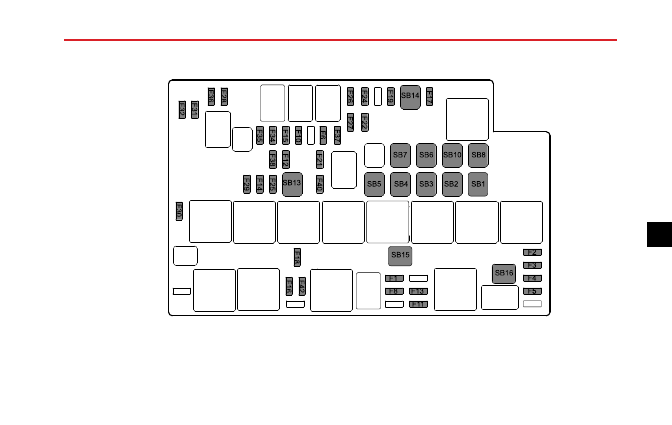

Engine Compartment Fuse Box

F 2

F 3

F 4

F 55

F 1 1

F 1 3

F 8

F 1

F

4

2

F

1

6

F

1

8

F

2

5

F

1

4

F

1

2

F

2

1

F

3

8

F

3

7

F

6

F

1

0

F

1

5

F

3

4

F

3

5

F

2

2

F

2

7

F

2

9

F

4

0

F

1

9

F

2

6

F

2

4

F

1

7

F

2

8

F

3

6

F

3

1

F

3

2

S B 1 6

5

1

B

S

S B 1

S B 2

S B 3

S B 4

S B 7

S B 6

S B 1 0

S B 8

S B 5

S B 1 3

F

3

0

S B 1 4

275

5

EMERGENCY INFORMATION

Check or Replace a Fuse

1 Turn off the ignition switch and all electrical appliances,

and disconnect the battery negative cable.

2 Press the lock catch to open the upper cover of engine

compartment fuse box.

3 Hold the fuse head with the fuse extraction tool, pull

and remove the fuse, and check if the fuse is blown.

4 If a fuse is blown, replace it with another fuse of the

same ampere value.

Fuse Specification

Code

Specs

Function

F1

10A

Engine control module

F2

15A

Engine control module

Code

Specs

Function

F3

20A

Upstream oxygen sensor,
downstream oxygen sensor，
clutch bottom sensor，variable
camshaft timing exhaust, variable
camshaft timing intake, electronic
thermostat

F4

15A

Heat air flow meter, ignition coil
1、2、3、4

F5

10A

Canister purge valve，wastegate
control valve，dump valve，brake
lamp switch sensor，oil control
valve，neutral switch

F6

7.5A

Exterior mirror heater

F7

—

—

F8

20A

Fuel pump relay

F9

—

—

F10

30A

Driver door window lift motor

276

EMERGENCY INFORMATION

Code

Specs

Function

F11

5A

Supplemental restraint system

F12

25A

Body control module

F13

20A

Passenger power seat adjustment
switch

F14

25A

Body control module

F15

30A

Front passenger door window lift
switch

F16

10A

TCM(TST)，engine control
module，shift control module
(TST)

F17

10A

Air condition compressor relay

F18

5A

Engine control module

F19

20A

Driver power seat adjustment
switch

F20

—

—

Code

Specs

Function

F21

10A

Ignition switch relay

F22

25A

Body control module

F23

－

－

F24

5A

Transmission relay coil (TST)

F25

25A

Body control module

F26

30A

Rear left window lift switch

F27

30A

Rear right window lift switch

F28

20A

Horn relay

F29

25A

Front wiper relay

F30

20A

Front windscreen washer relay

F31

20A

Rear windscreen wiper relay

F32

20A

Rear windscreen washer relay

F33

－

－

277

5

EMERGENCY INFORMATION

Code

Specs

Function

F34

10A

Front left headlamp

F35

10A

Front right headlamp

F36

30A

Headlamp washer relay

F37

15A

Front fog lamp relay

F38

25A

Body control module

F39

－

－

F40

30A

Rear windscreen heater relay

F41

－

－

F42

10A

Reverse lamp switch (6MT), body
control module，instrument
pack，MTC controller

SB1

30A

Main relay

SB2

60A

Cooling fan-high speed

SB3

50A

Cooling fan-middle speed

Code

Specs

Function

SB4

40A

KL.R power control relay

SB5

40A

Starter relay

SB6

30A

Slip control system-valve

SB7

40A

Slip control system-pump

SB8

40A

Blower relay

SB9

－

－

SB10

25A

Body control module

SB11

－

－

SB12

－

－

SB13

40A

TCM（TST）

SB14

40A

Electrical park brake control
module

SB15

40A

Power management DC convertor

SB16

40A

Cooling fan-low speed

278

EMERGENCY INFORMATION

Bulb Replacement

Bulb Specification

Bulb

Type

Low Beams (halogen)

H7 55W

Low Beams (xenon)

D3S 35W

High Beams

H7 55W

Front Sidelamps

W5W 5W

Front Fog Lamps

H8 35W

Front Turning Signal Lamps

WY21W 21W

Indicator Side Repeater
Lamps

WY5W 5W

Reverse Lamps

W16W 16W

Rear Fog Lamps

W21W 21W

Rear Sidelamps （ low
configuration）

W5W 5W

Brake Lamp/Rear Sidelamps
（low configuration）

W21/5W 21/5W

Bulb

Type

License Plate Lamps

W5W 5W

Rear Turning Signal Lamps

WY21W 21W

High Mounted Stop Lamp

W5W 5W

Front Interior Lamp

W5W 5W

Rear Interior Lamp

C10W 10W

Glove Box Lamp

C10W 10W

Boot Lamp

C10W 10W

Daytime Running Lamp

LED (non-serviceable)

Rear Sidelamps（high
configuration）

LED (non-serviceable)

Brake Lamp/Rear Sidelamps
（high configuration）

LED (non-serviceable)

279

5

EMERGENCY INFORMATION

Replacing Bulbs

Before replacing any bulb, turn off the lighting switch to
avoid any possibility of a short circuit.

Note: Only replace bulbs with the same type and
specification.

Take care NOT to touch the glass with your fingers; always
use a cloth to handle the bulb. If necessary, clean the glass
with methylated spirits to remove fingerprints.

If in doubt, when replacing bulbs, contact a specialist
workshop. For other bulbs not listed and to be replaced,
ask an MG Authorised Repairer for help.

The bulb removal procedure is as follows (The installation
procedure is in reverse order, so it will not be described
here), for other bulbs not listed and to be replaced, ask an
MG Authorised Repairer for help.

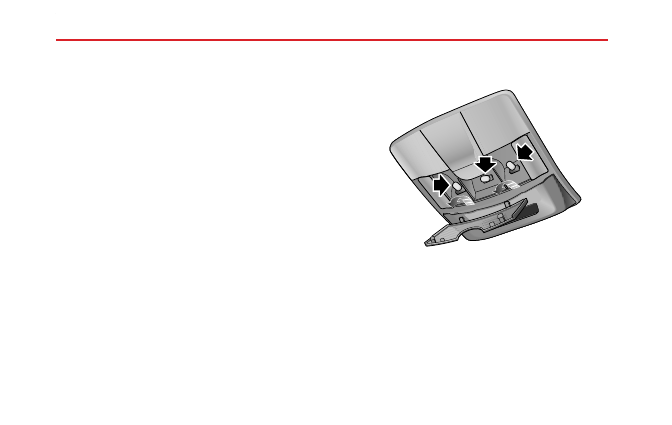

Front Interior Lamp and Reading Lamp

1 Use a small flat-bladed screwdriver to gently prise the

lens from the light unit.

2 Pull the bulbs from their mountings to remove.

Replacement of the bulb is a reversal of the removal
process. When replacing the lens, locate the two prongs
at the front of the lens and then carefully flex the lens to
locate the two prongs at the rear of the lens into the light
unit. Push the lens upwards until it ‘clicks’ into position.

280

EMERGENCY INFORMATION

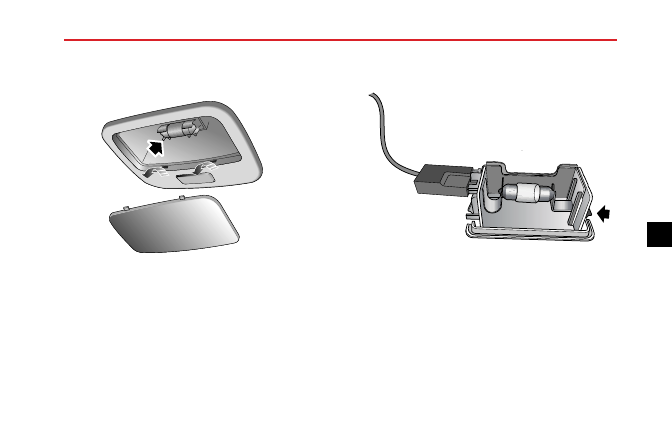

Rear Interior Lamp

1 Use a small flat-bladed screwdriver to gently prise the

lens from the light unit.

2 Pull the bulb from its mounting to remove.

Replacement of the bulb is a reversal of the removal
process. When replacing the lens, locate the two prongs
at the front of the lens and then carefully flex the lens to
locate the two prongs at the rear of the lens into the light
unit. Push the lens upwards until it ‘clicks’ into position.

Glove Box Lamp

*

and Loadspace Lamp

1 Insert a small flat-bladed screwdriver into the indent

on one of the narrow sides of the lens (see arrow
in illustration) and carefully press the unit from its
location.

2 Pull the bulb to remove.

The fitting steps of the bulb are opposite to the removal
steps.

281

5

Maintenance

284 Maintenance

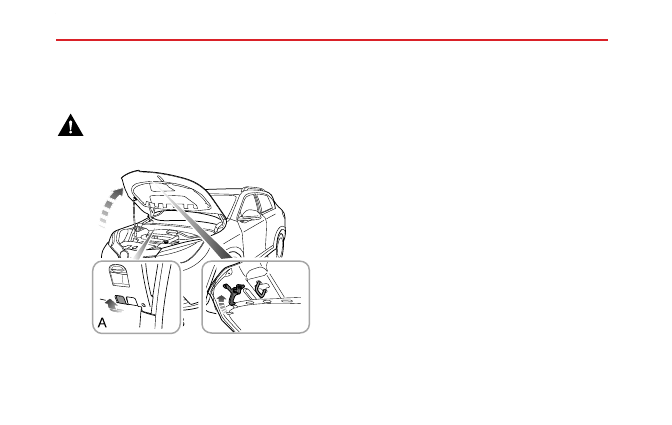

288 Bonnet

290 Engine Compartment

291 Engine

294 Cooling System

296 Brake

298 Battery

300 Washer

302 Wipers

304 Tyre

309 Cleaning and Vehicle Care

6

MAINTENANCE

Maintenance

Routine Servicing

The safety, reliability and performance of your car will
depend partly on how well it is maintained. You must
ensure that maintenance is carried out when required and
according to the information contained in the ‘Warranty &
Maintenance Handbook’.

Servicing

The message centre shows the next service information.
Refer to ‘message centre’ in ‘Instruments and Controls’
chapter. After the completion of each service, the next
service display will be reset by your MG Authorised
Repairer.

Note: If a service is not carried out (or the display is
not reset), the next service display will be wrong.

Service History

Ensure your MG Authorised Repairer register the Service
History after each maintenance.

Brake Fluid Replacement

The brake fluid requires replacement according to the
information contained in the ‘Warranty & Maintenance
Handbook’.

Note: Brake fluid replacement will be an additional
cost.

Coolant Replacement

The engine coolant (anti-freeze and water solution) needs
to be replaced according to the information contained in
the ‘Warranty & Maintenance Handbook’.

Note: Coolant replacement will be an additional cost.

Emission Control

Your car is fitted with emission and evaporative control
equipment designed to meet specific territorial and legal
requirements.

Incorrect engine settings may adversely

affect exhaust emissions, engine performance and fuel
consumption, as well as causing high temperatures, which
could result in damage to the catalytic converters and
engine.

284

MAINTENANCE

IMPORTANT

You should be aware that unauthorised replacement,
modification or tampering with this equipment by an
owner or motor vehicle repairer could result in the
manufacturer’s warranty being deemed as invalid. In
addition, engine settings must not be tampered with.

Owner Maintenance

Any significant or sudden drop in fluid levels,
or uneven tyre wear, should be reported
without delay. For further information, refer
to the MG Authorised Repairer.

In addition to the routine services referred to previously,
a number of simple checks must be carried out more
frequently. You can carry out these checks yourself and
advice is given on the pages that follow.

Daily checks

• Operation of lights, horn, direction indicators, wipers,

washers and warning lights.

• Operation of seat belts and brakes.

• Look for fluid deposits underneath the car that might

indicate a leak.

• Check tyre appearance.

Weekly Check

• Engine oil level.

• Coolant level.

• Brake fluid level.

• Screen washer fluid level.

• Tyre pressures and condition.

• Operate air conditioning.

Note: The engine oil level should be checked more
frequently if the car is driven for prolonged periods at
high speeds.

Special Operating Conditions

If your car is frequently used in dusty conditions, or
operated in extreme climates where sub-zero or very
high ambient temperatures are normal, more frequent
attention may need to be paid to servicing requirements.
You need to carry out special maintenance operations
(refer to Warranty & Maintenance handbook or contact
your MG Authorised Repairer).

285

6

MAINTENANCE

Safety in the Garage

Cooling fans may commence operating after
the engine is switched off, and continue
operating for a number of minutes.

Keep

clear of all fans while working in the engine
compartment.

If you need to carry out maintenance, observe the
following safety precautions at all times:

• Keep your hands and clothing away from drive belts and

pulleys.

• If the car has been driven recently, DO NOT TOUCH

exhaust and cooling system components until the engine
has cooled.

• DO NOT TOUCH electrical leads or components

while the engine is running, or with the ignition switch
on.

• NEVER leave the engine running in an unventilated area

- exhaust gases are poisonous and extremely dangerous.

• DO NOT work underneath the car with a wheel

changing jack as the only means of support.

• Ensure that sparks and naked lights are far away from

the engine compartment.

• Wear protective clothing, including, where practicable,

gloves made from an impervious material.

• Remove watches and jewelry before working in the

engine compartment.

• DO NOT allow tools or metal parts of the car to make

contact with the battery leads or terminals.

Toxic Liquid

Fluids used in motor vehicles are poisonous and should not
be consumed or brought into contact with open wounds.
These include: battery acid, coolant, brake fluid, power
steering fluid, fuel, engine oil and windscreen washer
additives.

For your own safety, ALWAYS read and obey all
instructions printed on labels and containers.

Used Engine Oil

Prolonged contact with engine oil may cause serious skin
disorders, including dermatitis and cancer of the skin.
Wash thoroughly after contact. Used engine oil should

286

MAINTENANCE

be disposed of correctly. Incorrect disposal can cause a
threat to the environment.

287

6

MAINTENANCE

Bonnet

Opening the Bonnet

DO NOT drive when the bonnet is open or
retained only by the safety catch.

1 Pull the bonnet release handle (A) from the inside of

the car.

2 Push the lever (B) mounted on the bonnet to release

the bonnet safety catch.

3 Raise the bonnet and hold it up with the support rod

firmly.

Closing the Bonnet

Support the bonnet by one hand, release the support rod
using the other hand, and place it firmly into the support
rod base. Then hold the bonnet using both hands and
lower it, allowing it to drop for the last 20cm～30 cm to
fully close the bonnet.

By attempting to lift the front edge of the bonnet, check if
the lock is fully engaged after closing the bonnet. If it is not
fully engaged, you must repeat the operation.

Bonnet Open Alarm

If the bonnet is not fully engaged, when the ignition switch
is in II/III position, the corresponding alarm icon (refer
to "Information Centre" in "Instruments and Controls"

288

MAINTENANCE

chapter) will be displayed in the information centre. If it is
detected that the bonnet is not fully engaged while driving,
an audible warning will sound.

IMPORTANT

• For safety reasons, the bonnet should be closed

well when driving. Therefore you must check after
closing the bonnet that the bonnet is securely
latched, e.g. the bonnet edge is flush with the body
of the car.

• You should stop the car immediately when safety

permits and close the bonnet if it is not closed fully
when driving.

• Beware of injury to hands while fully closing the

bonnet with a downward force.

289

6
