EMERGENCY INFORMATION

Tyre Repair

*

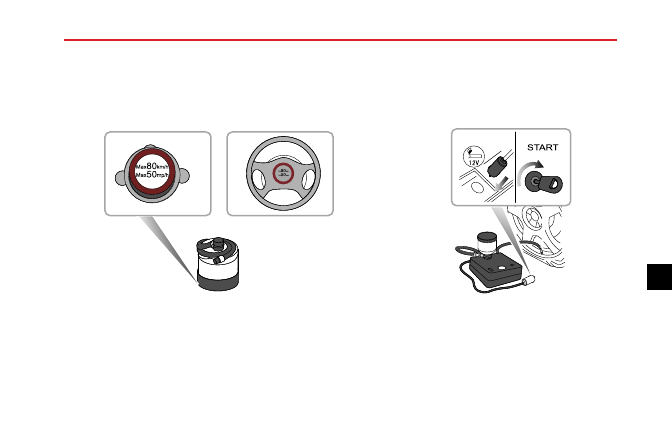

1 Remove the sticker on the Tyre Sealant Bottle and

attach it to the steering wheel to remind the driver
not to exceed 50 MPH (80 km/h). (Figure 1)

8 0

5 0

M a x

k m /h

M a x

m p /h

8 0
5 0

M a x

k m /h

M a x

m p /h

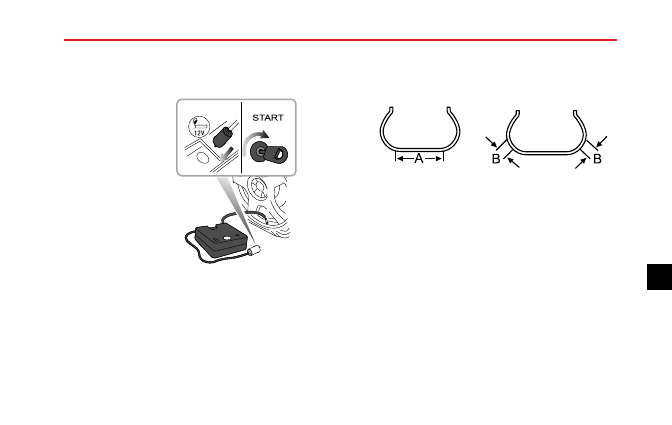

2 Connect the air hose of the electric compressor to

the tyre sealant bottle ， fit the Tyre Sealant bottle
(Upright) into the slot on the compressor. Remove
the valve dust cap from the flat tyre and connect the
filler hose from the tyre sealant bottle to the tyre

valve. Ensure that the power switch of the Electric
air compressor is switched off (i.e., press “O”), then
insert the plug from the compressor into the centre
console power socket.

S T A R T

Note:

To

avoid

battery

discharge,

it

is

recommended to keep the engine running.

3 Switch on the power switch of the electric compressor

(i.e., press “-”), to start pumping sealant into the
tyre. The tyre sealant bottle will become empty after

161

6

EMERGENCY INFORMATION

approximate 30 seconds. The tyre should reach the
specified inflation pressure of 2.2 bar (34 psi) within
5 or 10 minutes.

Note: The pressure gauge may briefly reach 6
bar (87 psi), then the pressure begins to drop to
normal.

4 When the required pressure is reached, switch off the

power switch of the electric compressor (i.e., press
“O”).

Note:

If the required pressure cannot be

reached within 10 minutes, please disconnect the
compressor, drive the vehicle 10 metres (33 feet)
approx forward or backward to allow the sealant
to spread within the tyre. If the required pressure
can still not be reached, the tyre is severely
damaged and you should seek assistance from the
MG Authorised Repairer.

Note:

Consecutive operation of Electric air

compressor for more than 10 minutes may result
in damage to the compressor.

Note:

Under no circumstances should you

continue your journey with a deflated tyre.
Driving a vehicle with a deflated tyre is extremely
dangerous.

5 Remove the tyre sealant bottle from the slot in the

compressor, disconnect the hose from the tyre valve,
remove the compressor plug from the centre console
power socket, return the tyre repair kit to its stowage
tray.

6 After successfully adding sealant to the tyre, drive

immediately for a short time (around one minute) this
will allow the sealant to distribute evenly inside the
tyre. Continue driving and do not exceed 50 MPH
(80 km/h).After a further 10 minutes, find a safe place
to stop and recheck the tyre pressure.

• If the tyre pressure has dropped to less than 0.8 bar

(11.6 psi), do not continue driving, seek assistance
instead.

• If the pressure is greater than 0.8 bar (11.6 psi) after

a 10 minutes drive, correct the tyre pressure (see
tyre pressure label) and continue. Check again after
another 10 minute drive. If 1.8 bar (26.1 psi) cannot

162

EMERGENCY INFORMATION

be reached, do not continue drive, seek assistance
instead. Do not exceed 50MPH (80km/h).

S T A R T

• If the pressure has not dropped after the second 10

minutes drive, continue. If 1.8 bar (26.1 psi) cannot
be reached, do not continue drive, seek assistance
instead. Do not exceed 50MPH (80km/h).

Note:

DO

NOT

remove

foreign

objects

(eg.

screws,nails) from the tyre. The tyre repair system
must only be used when the foreign object is in the

tread pattern (A), DO NOT attempt a repair when
the damage is in the sidewall of the tyre (B).

A

B

B

At the earliest opportunity get the tyre replaced by an
Authorised MG Repairer or tyre specialist and replace the
used tyre sealant bottle with an MG approved sealant.

163

6

EMERGENCY INFORMATION

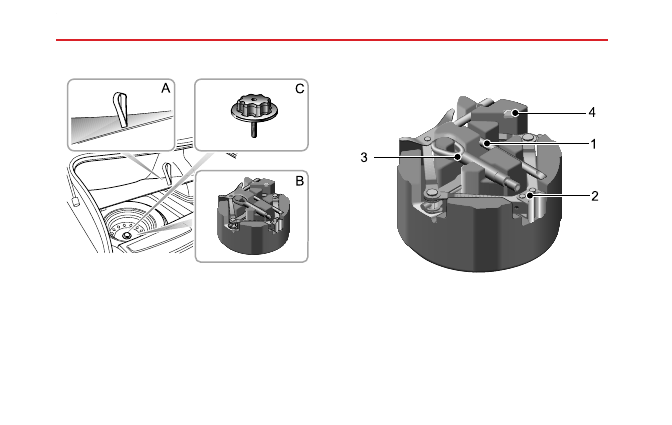

Accessing the Spare Wheel and Tools

*

A

B

C

To access the spare wheel and tools:

1 Use the lifting strap to raise the luggage carpet. (A)

2 Remove the tool tray. (B)

3 Unscrew the spare wheel clamp and lift the wheel from

the boot. (C)

Tool Identification

*

3

1

2

4

1 Wheel nut wrench.

2 Jack

3 Front towing eye.

4 Trim removal tool

164

EMERGENCY INFORMATION

Changing a Wheel

If possible, choose a safe place to stop away from the main
thoroughfare. Always ask your passengers to get out of the
car and wait in a safe area away from other traffic.

Switch on hazard lights. If available, position a warning
triangle or a flashing amber light 50 to 150 metres (150
to 500 ft) behind your vehicle to warn approaching traffic.

Before changing a wheel, ensure the front wheels are in the
straight ahead position, apply the parking brake and select
first gear.

Observe the following precautions:

• Ensure the jack is positioned on firm, level ground;

NEVER on soft ground, or over metal gratings or
manhole covers. DO NOT place additional material
between the jack and the ground, this may jeopardise
the safety of the jacking operation.

• If jacking on a slope is essential, place chocks at the front

and rear of the wheel diagonally opposite the one to be
removed.

• NEVER jack the car with passengers inside or with a

caravan or trailer connected!

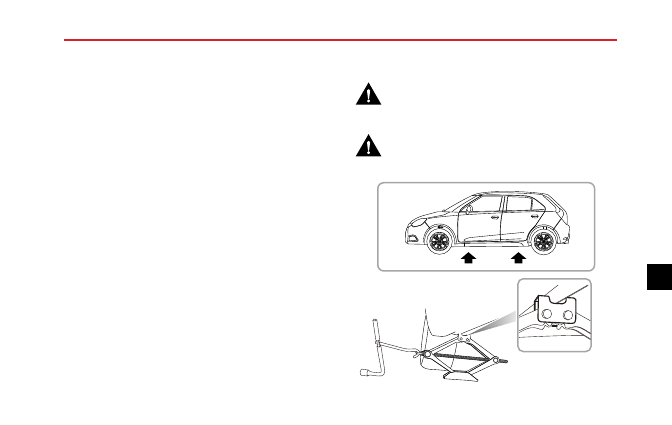

Positioning the Jack

NEVER work beneath the car with the jack
as the only means of support. The jack is
designed for wheel changing only!

NEVER jack the car using any jacking points
other than the designated points shown.
Serious damage to the car could result.

165

6

EMERGENCY INFORMATION

Avoid accidental contact with any underbody
parts,

especially

hot

exhaust

system

components.

Position the jack on firm level ground under the jacking
point nearest the wheel to be removed. Note that the jack
head must fit into the corresponding recess in the sill plate
(see inset in illustration).

Turning the jack screw by hand, adjust the jack until the jack
head fits snugly onto the sill in the correct area. Ensure that
the base of the jack is in full contact with the level ground.

Changing the Wheel

Check spare tyre pressure regularly. Always
check tyre pressures after changing a wheel.

Ensure that wheel nuts are tightened to
correct torque of 105 - 115 Nm.

1 Before raising the car, use the wheel wrench to slacken

each of the wheel nuts half a turn anti-clockwise.

Note: Depending on the style of wheels fitted it
may be necessary to remove wheel nut covers,
centre cap or wheel trim. Use the special tool
located within the tool kit to remove the relevant
trim type.

Note: The locking wheel nuts on vehicles fitted
with them (one locking wheel nut per wheel) can
only be loosened or tightened by using the adapter
provided.

*

2 Turn the jack screw clockwise to raise the car until the

tyre is clear of the ground.

3 Remove the wheel nuts and place them in the tool tray

to prevent them from being lost.

4 Remove the road wheel.

Note: Avoid placing wheels face down on the
ground - the surface may be scratched.

5 Fit the spare wheel and tighten the wheel nuts until the

wheel is seated firmly against the hub.

166

EMERGENCY INFORMATION

6 Lower the car and remove the jack, then FULLY tighten

the wheel nuts in a diagonal sequence.

7 Finally, return the tools to the tool tray and the wheel

(face down) to the well in the loadspace floor

Note:

Recheck the wheel nut torque after initial

tightening.

Note: Consult your MG Authorised Repairer or tyre
specialist for a replacement tyre, as soon as possible.

167

6

EMERGENCY INFORMATION

Fuse Replacement

Fuse

Fuses are simple circuit breakers which protect the vehicle
electrical equipment by preventing the electrical circuits
from being overloaded. A blown fuse indicates that the
item of electrical equipment it protects stops working.

The location and capacity of each fuse are labeled on the
fuse box lids.

Check a suspect fuse by removing it from the fuse box and
looking for a break in the wire inside the fuse.

We suggest that take some spare fuses for replacement.
Spare fuses are available from MG Authorised Repairers.

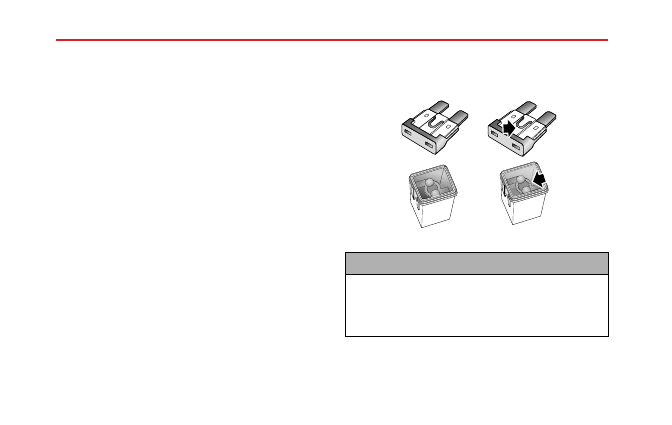

Healthy and Blown Fuses

IMPORTANT

• NEVER attempt to repair a blown fuse. ALWAYS

replace a fuse with one of the same rating.

• If a replaced fuse fails immediately, please contact an

MG Authorised Repairer as soon as possible.

168

EMERGENCY INFORMATION

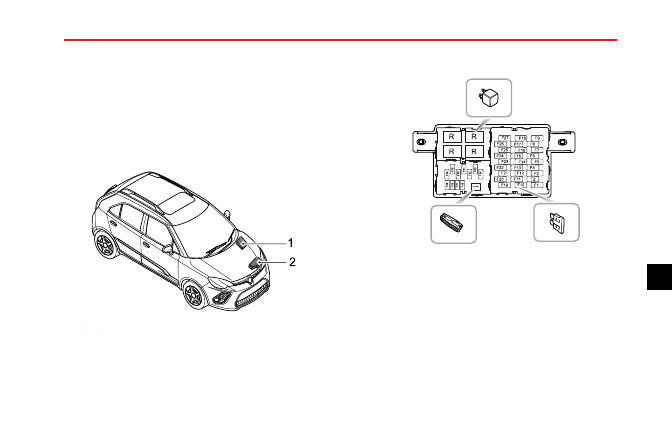

Fuse Box

There are two fuse boxes in the vehicle:

• Passenger Compartment Fuse Box （ below the glove

box at the front passenger side）.

• Engine Compartment Fuse Box（at the left side of the

Engine Compartment）.

V

5 0 2 6

2

1

1 Passenger Compartment Fuse Box

2 Engine Compartment Fuse Box

Passenger Compartment Fuse Box

P

U L L E R

F

3

8

F

3

7

F

3

6

F

3

5

F

3

4

F

3

2

F

3

1

F

3

3

F

3

0

F

2

9

F

2

8

R

R

R

R

F

1

F 1 9

F 2

F 3

F 4

F 5

F 6

F 7

F 8

F 9

F 1 3

F 1 4

F 1 5

F 1 6

F 1 7

F 1 8

F 2 2

F 2 3

F 2 4

F 2 5

F 2 6

F 2 7

F 2 0

F 2 1

F 1 0

F 1 1

F 1 2

Check or Replace a Fuse

1 Switch off the ignition switch and all electrical

equipment, disconnect the battery negative cable.

2 Remove the closing panel below the glove box to gain

access to the fuse box.

3 Press the fuse extraction tool onto the fuse head

and pull to remove the fuse. A blown fuse can be
recognised by a break in the wire.

169

6

EMERGENCY INFORMATION

4 Replace the blown fuse with a same rating.

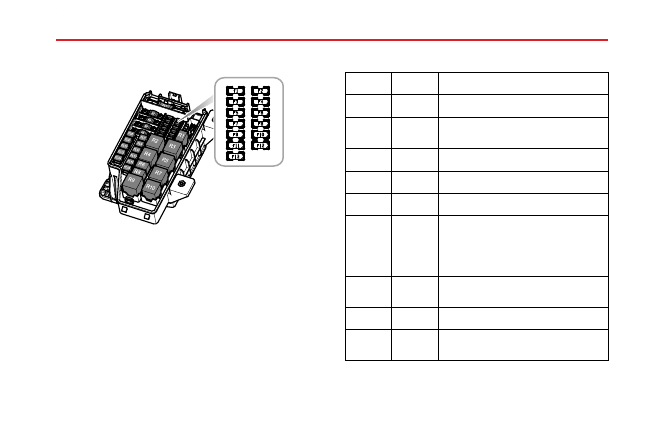

Fuse Specification

Fuse

Rating

Function

F1

20A

Rear Wiper Relay, Rear Washer
Relay (LHD)

F2

15A

Centre Console Power Socket

F3

5A

Diagnostic Socket

F4

5A

ABS, IPK, DC/DC, ECM, BCM,
SAS, Yaw Rate Sensor

F5

10A

Rear Washer Relay (RHD)

F6

5A

Air Condition, Blower Relay,
Centre Console Power Socket
Relay, Heated Rear Window Relay,
Headlamp Levelling Switch，
Passenger Side Airbag Disabled
Indicator

F7

15A

Super Lock Relay

F8

10A

SRS DCU

Fuse

Rating

Function

F9

10A

Inertia Switch

F10

5A

Left Position Lamp, Switch
Illumination, Left Tail Lamp

F11

5A

Front Interior/Map Lamp

F12

5A

Rear License Plate Lamp, Right Tail
Lamp, Switch Illumination, Right
Position Lamp

F13

20A

Brake Pedal Switch, Reverse Lamp
Switch

F14

15A

CDL Motor (Lock), Tailgate Motor
(Lock)

F15

10A

Reserve Fuse

F16

15A

CDL Motor (Unlock), Tailgate
Motor (Unlock)

F17

10A

Horn

F18

10A

BCM, Rear Washer Relay, Driver
Door Combination Switch, IPK，In
Car Entertainment

F19

5A

Left Brake Lamp, High Mounted
Brake Lamp

170

EMERGENCY INFORMATION

Fuse

Rating

Function

F20

20A

Left Rear Window Lift Switch

F21

5A

Right Brake Lamp

F22

20A

Right Rear Window Lift Switch

F23

5A

ECM, BCM

F24

25A

Passenger Window Lift Switch

F25

20A

Rear Screen Heating

F26

25A

Driver Door Combination Switch

F27

10A

Exterior Rear View Mirror Heating

F28

15A

In Car Entertainment

F29

-

-

F30

10A

Air Condition

F31

-

-

F32

10A

IPK

Fuse

Rating

Function

F33

-

-

F34

5A

DAB

F35

5A

Reserve Fuse

F36

10A

Reserve Fuse

F37

15A

Reserve Fuse

F38

20A

Reserve Fuse

171

6

EMERGENCY INFORMATION

Engine Compartment Fuse Box

F

L 6

F L 8

F L 1 0

F L 1 2

F L 1 4

F L 7

F L 1

F L 2

F L 3

F L 4

F L 5

R 2

R 4

R 6

R 8

R 9

R 1 0

R 7

R 5

R 1

F L 9

F L 1 1

F L 1 3

F L 1 5

F L 1 6

R

3

Check or Replace a Fuse

1 Switch off the ignition switch and all electrical

equipment, disconnect the battery negative cable.

2 Press the buckle to remove the fuse box lid.

3 Press the fuse extraction tool onto the fuse head

and pull to remove the fuse. A blown fuse can be
recognised by a break in the wire.

4 Replace the fuse with a same rating.

Fuse Specification

Fuse

Rating

Function

F1

10A

Right Front Low Beam Lamp

F2

5A

Post-Oxygen Sensor, Inlet Cam
Solenoid, Exhaust Cam Solenoid

F3

10A

Left Front Low Beam Lamp

F4

10A

Air Condition Compressor Clutch

F5

5A

ECM

F6

5A

Cooling Fan Relay, Purge Control
Valve, Air Condition Compressor
Clutch Relay, Fuel Pump Relay, Stop
Start Switch

F7

30A

Front Wiper Enable Relay, Front
Wiper Speed Control Relay

F8

5A

Pre-Oxygen Sensor

F9

15A

Day Time Running Lamp, IPK
Illumination

172

EMERGENCY INFORMATION

Fuse

Rating

Function

F10

10A

Right Front High Beam Lamp, IPK
Illumination

F11

10A

Left Front High Beam Lamp

F12

30A

Ignition Coils, Injectors, ECM

F13

30A

-

FL1

2000A

Alternator, Passenger
Compartment Fuse Box Fuse
F4、FL11

FL2

50A

SCS ECU (Pump)

FL3

40A

Cooling Fan

FL4

60A

Passenger Compartment Fuse Box
Fuse F20、F22、F24、F26

FL5

80A

Passenger Compartment Fuse Box
Fuse F1、F3、F4、F5、F7、F9、
F25、F27, Rear Screen Heating
Relay

FL6

25A

SCS ECU (Valve)

FL7

50A

Ignition Switch

FL8

25A

Common Unlock and Lock Relays

FL9

30A

DC/DC Converter

FL10

25A

Horn Relay, Washer Pump Relay

FL11

30A

Blower Motor, Air Conditioning

FL12

25A

Dipped Beam Relay

FL13

30A

Starter Relay

FL14

25A

BCM Indicators & Rear Fog Lamp

FL15

30A

Position Lamp Relay, Day Time
Running Lamp Relay, Engine
Compartment Fuse Box Fuse F9、
F10、F11, Passenger Compartment
Fuse Box Fuse F10、F12

FL16

-

-

173

6

EMERGENCY INFORMATION

Bulb Replacement

Bulb Specification

Lamp Bulb

Specifications

Headlamp High/Low Beam H4 60/55W

Side Light

W5W 5W

Front Direction Indicators PY21W 21W

Side Repeater (In Mirror)

WY5W 5W

Reverse Lamps

H21W 21W

Rear Fog Lamps

W21W 21W

Stop/Tail Lamps

PR21/5W 21/5W

Lamp Bulb

Specifications

License Plate Lamps

W5W 5W

Interior Lamp

C10W 10W

Rear Direction Indicators

P21W 21W

Load Space Lamp

R10W 10W

High Mounted Stop Lamp

W5W 5W

Daytime Running Lamp

LED (non-serviceable)

174

EMERGENCY INFORMATION

Bulb Replacement

Before replacing any bulb, turn off the lighting switch to
avoid any possibility of a short circuit.

Note: Only replace bulbs with the same type and
specification.

Take care NOT to touch the glass with your fingers; always
use a cloth to handle the bulb. If necessary, clean the glass
with methylated spirits to remove fingerprints.

If in doubt, when replacing bulbs, contact a specialist
workshop.

The bulb removal procedure is as follows (The installation
procedure is in reverse order, so it will not be described
here), for other bulbs not listed and to be replaced, ask an
MG Authorised Repairer for help.

Load Space Lamp

Insert a small flat-bladed screwdriver into the indent on
one of the narrow sides of the lens and carefully remove
the unit from its location.

175

6

EMERGENCY INFORMATION

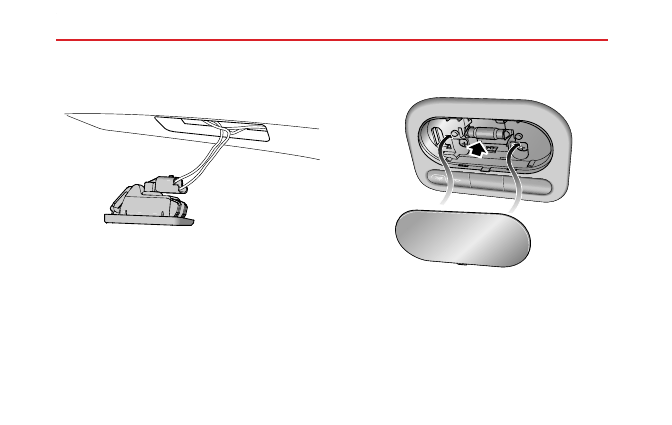

Licence Plate Lights

1 Insert a small flat-bladed screwdriver into the narrow

gap at one side of the license plate light, pry slightly
and remove the lens.

2 Remove the bulb from the bulb holder.

Interior Lamp

1 Use a flat-blade screwdriver to pry the front end of

the lens, and remove the lens.

2 Remove the bulb from the bulb holder.

176
