ВНИМАНИЕ:

•

ИСПОЛЬЗУЙТЕ ТОЛЬКО РЕКОМЕНДОВАННУЮ ТОРМОЗНУЮ ЖИДКОСТЬ.

•

НЕ СМЕШИВАЙТЕ РЕКОМЕНДОВАННУЮ ТОРМОЗНУЮ ЖИДКОСТЬ С ДРУГИМИ.

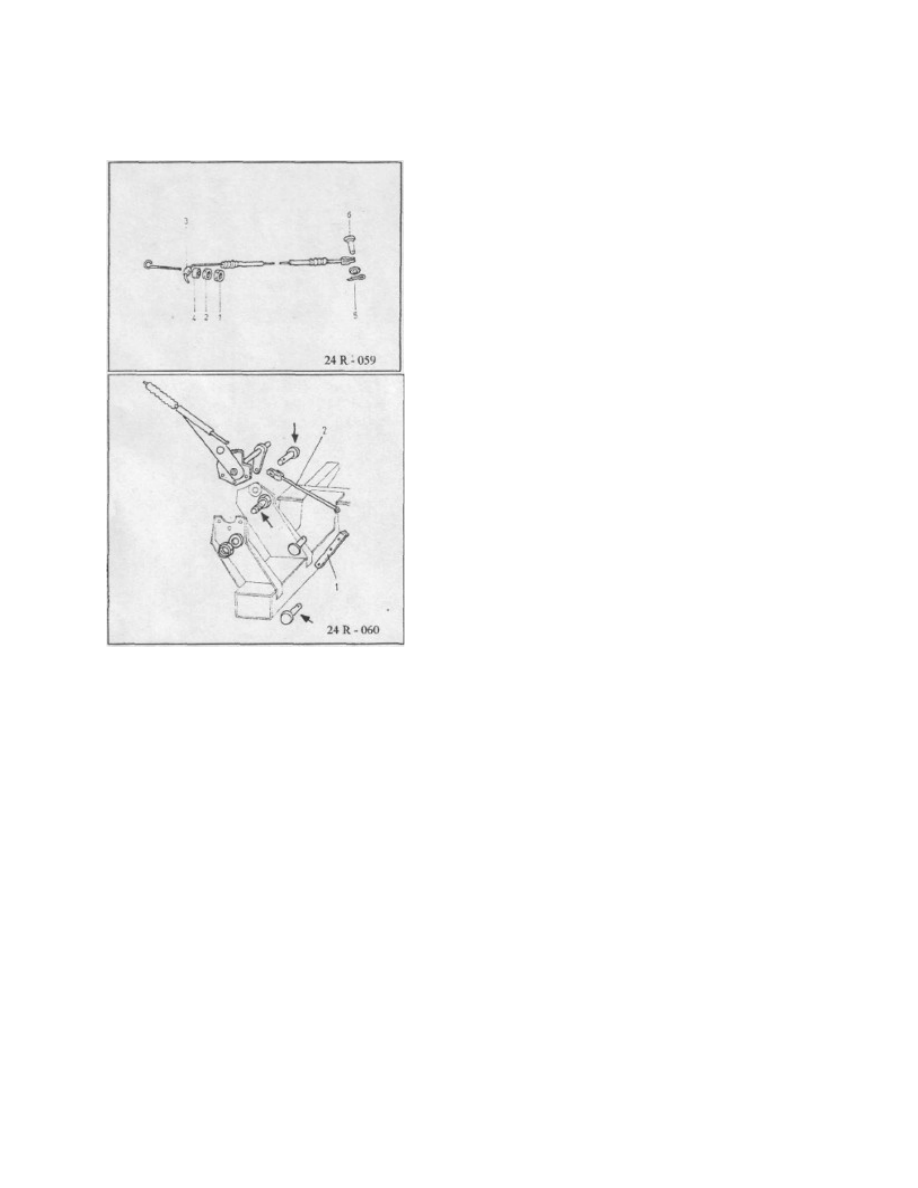

4.11. Ручной тормоз

•

Открутите гайки с регулировочной тяги и

извлеките рулевую штангу "3" и втулку
"4". Отсоедините трос от основания шас-

си.

•

Извлеките штифт "5" и открутите болт
"6", крепящий трос ручного тормоза к

управляющему рычагу тормозного диска.

•

Открутите болты, крепящие штангу и рычаг

ручного тормоза, и снимите тяги "1" и
"2".

•

Выкрутите три винта на шасси и снимите рычаг ручного тормоза.

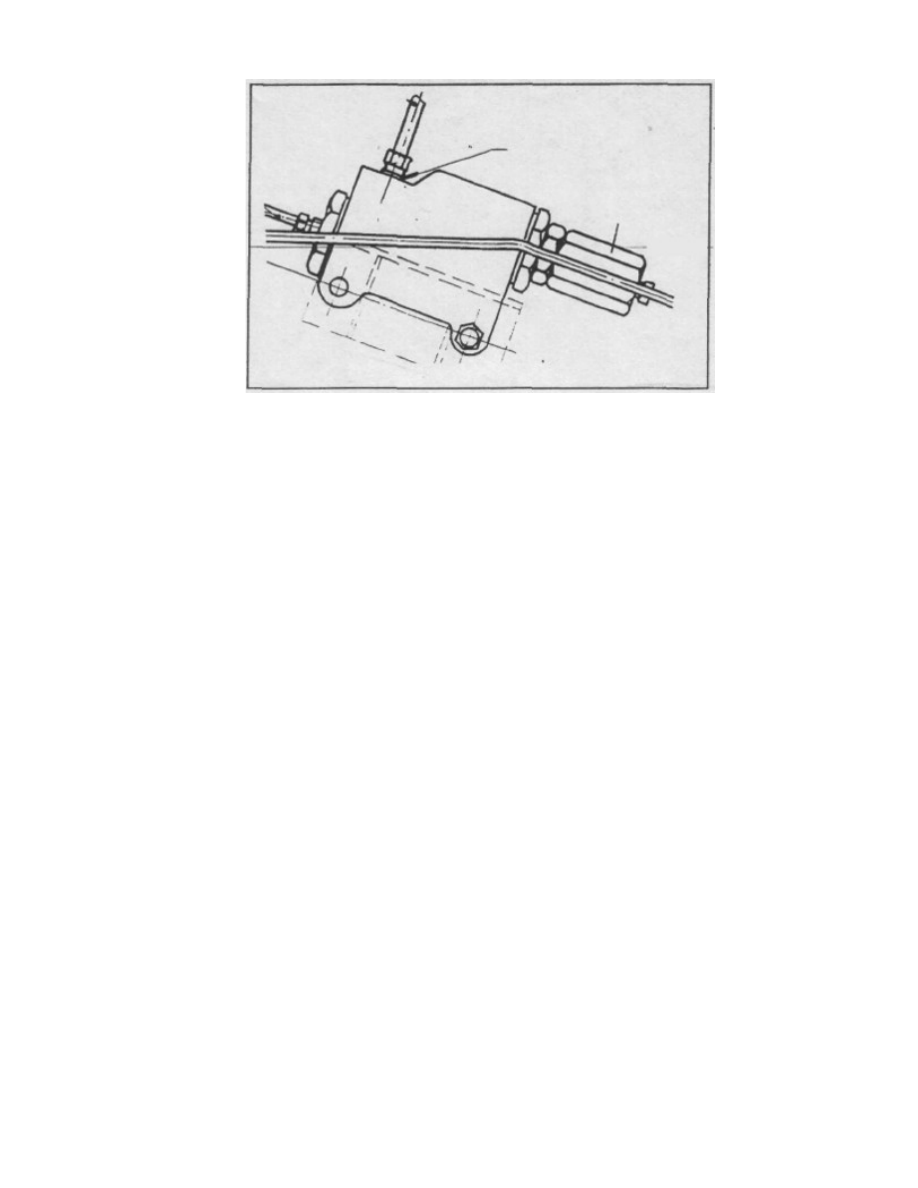

4.12. КЛАПАН ОСТАТОЧНОГО ДАВЛЕНИЯ

Клапан остаточного давления предназначен для создания подержания остаточно-

го давления в контуре, что улучшает торможения.
Клапан установлен на входной трубке во внутреннем регуляторе. Демонтаж

клапана выполняется  следующем порядке:

−

отсоедините клапан от внутреннего регулятора и тормозной трубки;

−

после установки нового клапана стравите воздух из тормозной системы.

Момент затяжки клапана остаточного давления во внутреннем регуляторе: 2 ±

0,25 daNm. Момент затяжки тормозной трубки в клапане остаточного давления:
1,4 ± 0,2 daNm.
