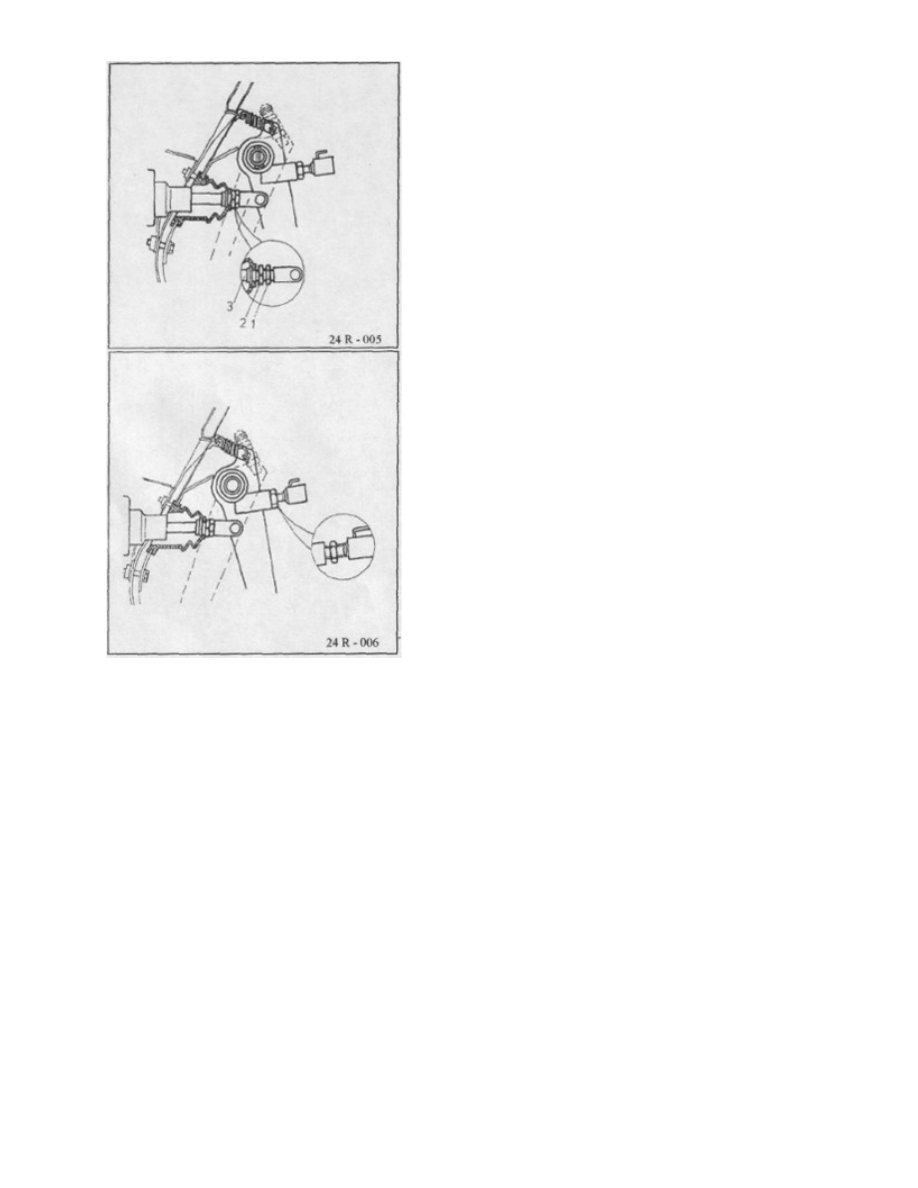

В том случае, если свободный ход педали
отличается от значений, указанных выше, то

проверьте и отрегулируйте его при помощи
приводной штанги и поршня насоса следующим

образом:

−

ослабьте гайку "1" и гайку "2";

−

поворачивайте приводную штангу "3" до
тех пор, пока не добьетесь необходи-

мого хода педали;

−

зафиксируйте штангу, закрутив гайку.

•

Отрегулируйте переключатель "СТОП" при
помощи гайки "1". При выполнении регули-

ровки убедитесь в том, что фонари тормо-
жения загораются только тогда, когда на

педаль прикладывается усилие 8-10 daNm.

ВНИМАНИЕ:
В ТОМ СЛУЧАЕ, ЕСЛИ ХОД ПЕДАЛИ МЕНЬШЕ, УКА-

ЗАННОГО ВЫШЕ, ТО ПРИВОДНАЯ ШТАНГА БУДЕТ
ДАВИТЬ НА ПОРШЕНЬ ГЛАВНОГО НАСОСА, ЧТО

ПРИВЕДЕТ К ЗАТРУДНЕНИЮ ДВИЖЕНИЯ АВТОМОБИ-
ЛЯ.

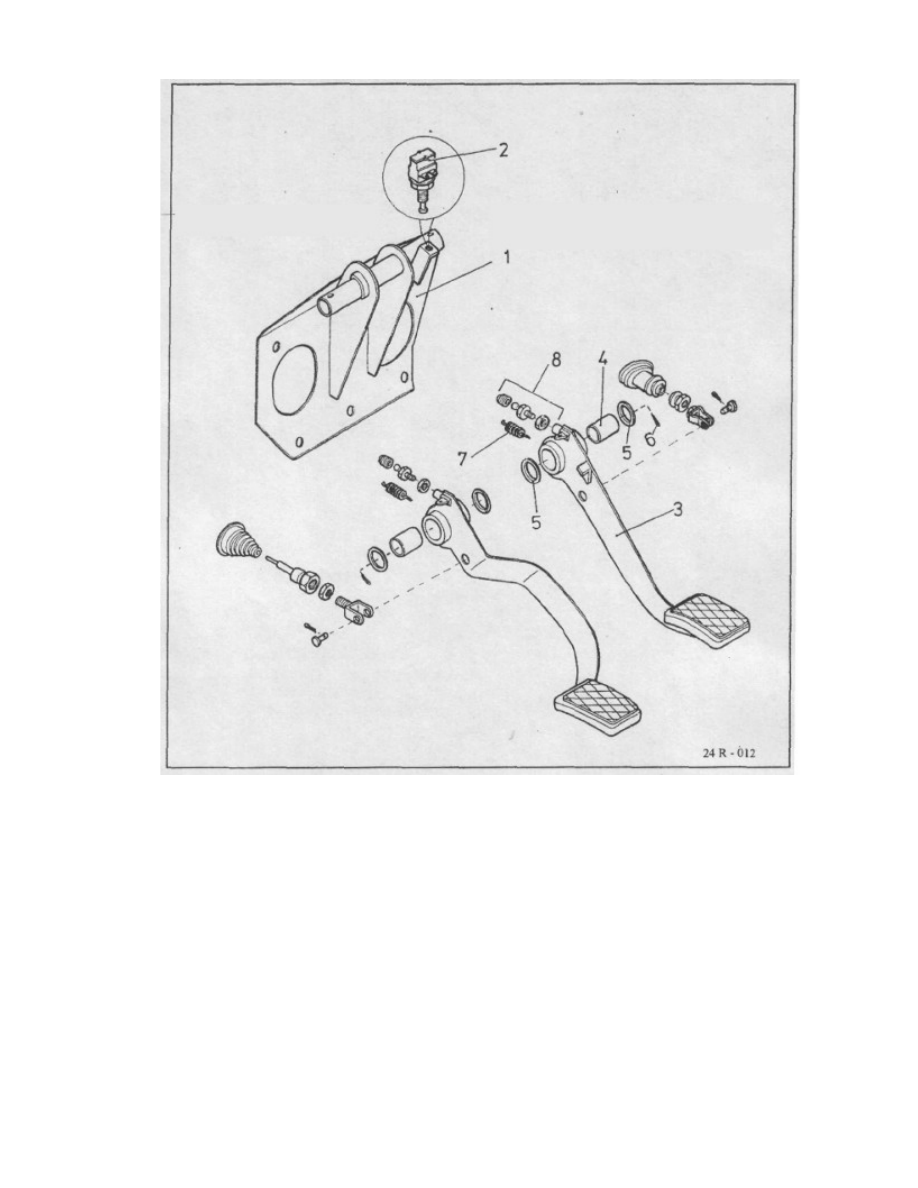

4.1. Педаль тормоза

1. ОПОРА ПЕДАЛЕЙ

2. ПЕРЕКЛЮЧАТЕЛЬ "СТОП"
3. ПЕДАЛЬ ТОРМОЗА

4. МУФТА ПЕДАЛИ
5. ШАЙБА

6. ШПУНТ
7. ВОЗВРАТНАЯ ПРУЖИНА ПЕДАЛИ

8. ОГРАНИЧИТЕЛЬНЫЙ ВИНТ

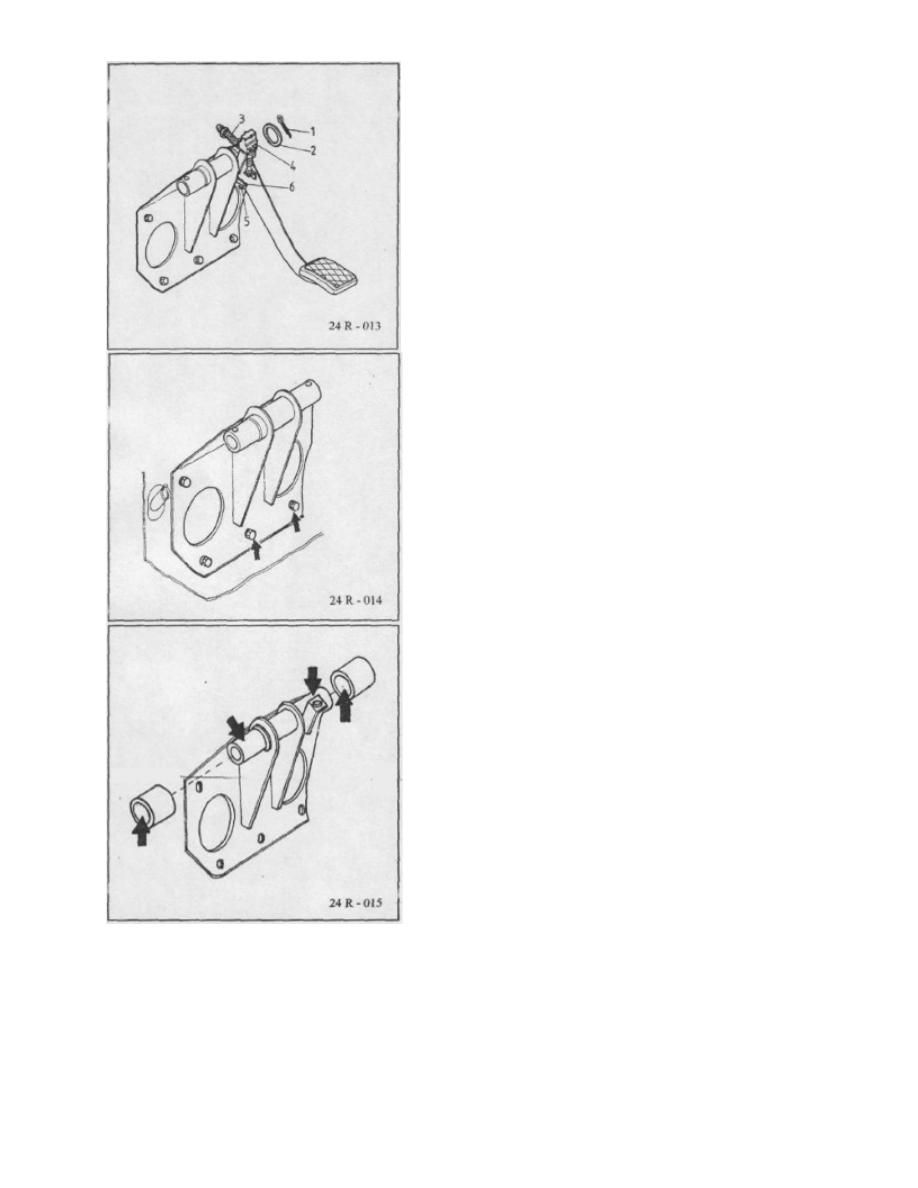

ПОРЯДОК ДЕМОНТАЖА

•

Снимите педаль муфты сцепления (см. G п.

3).

•

Снимите штифт "1" и шайбу "2", при помо-

щи которых педаль фиксируется на опоре
педалей в осевом направлении.

•

Снимите возвратную пружину "3" и
переключатель СТОП "4".

•

Снимите штифт "5" и болт "6".

•

Снимите блок опоры педалей.

Сборка выполняется в порядке, обратном де-
монтажу.

ПРИМЕЧАНИЕ:

ПЕРЕД СБОРКОЙ НАНЕСИТЕ СМАЗКУ НА МУФТЫ ПЕ-
ДАЛЕЙ И ИХ ОПОРЫ В ЗОНЕ СОПРИКОСНОВЕНИЯ С

МУФТАМИ.

ПРОВЕРЬТЕ:
педаль на деформацию;

оси на износ в месте установки педалей;
муфты педалей на износ;

возвратную пружину на трещины и поврежде-
ния;

переключатель СТОП на трещины и поврежде-
ния.

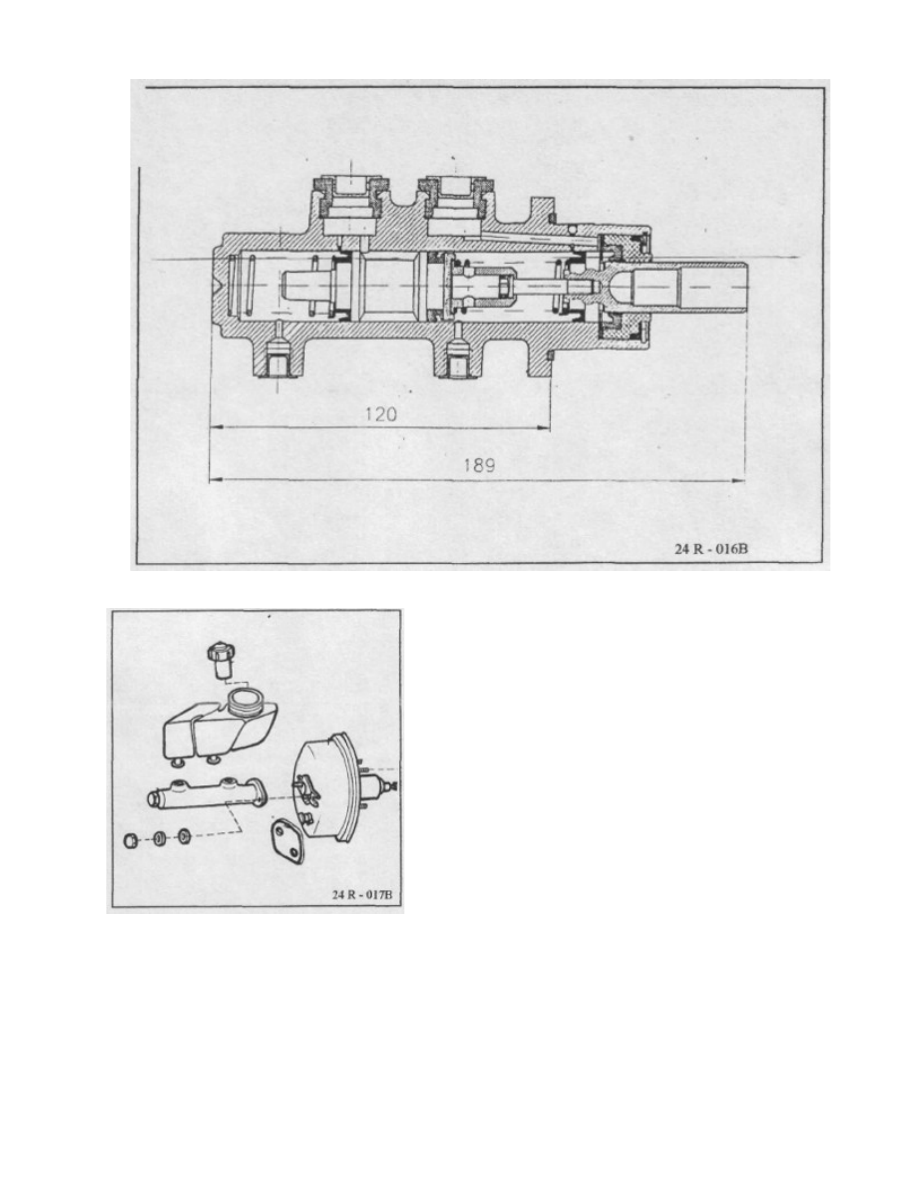

4.2. ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР

ПОРЯДОК ДЕМОНТАЖА С АВТОМОБИЛЯ

•

Отключите электрические провода от мас-
лосборника.

•

Отсоедините трубки гидравлической тор-
мозной системы.

•

Открутите гайки, фиксирующие главный ци-
линдр на сервотормозе.

ПРИМЕЧАНИЕ:

ПОСЛЕ ОТСОЕДИНЕНИЯ ТРУБОК ПРИМИТЕ МЕРЫ ПО
ПРЕДОТВРАЩЕНИЮ ТЕЧИ ЖИДКОСТИ И ПОПАДАНИЯ

ГРЯЗИ В СИСТЕМУ.

•

При сборке затяните гайки цилиндра на

сервотормозе с усилием 4,2.....5,7 daNm.

4.3. СЕРВОТОРМОЗ И ВАКУУМНЫЙ НАСОС
ПРОВЕРКИ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

В том случае, если при эксплуатации автомобиля наблюдаются трудности в ис-
пользовании педали тормоза, то возможные причины могут включать в себя:

−

неисправность вакуумного сервотормоза;

−

растрескивание или повреждение вакуумного шлага;

−

неисправность вакуумного насоса или повреждение ремня.

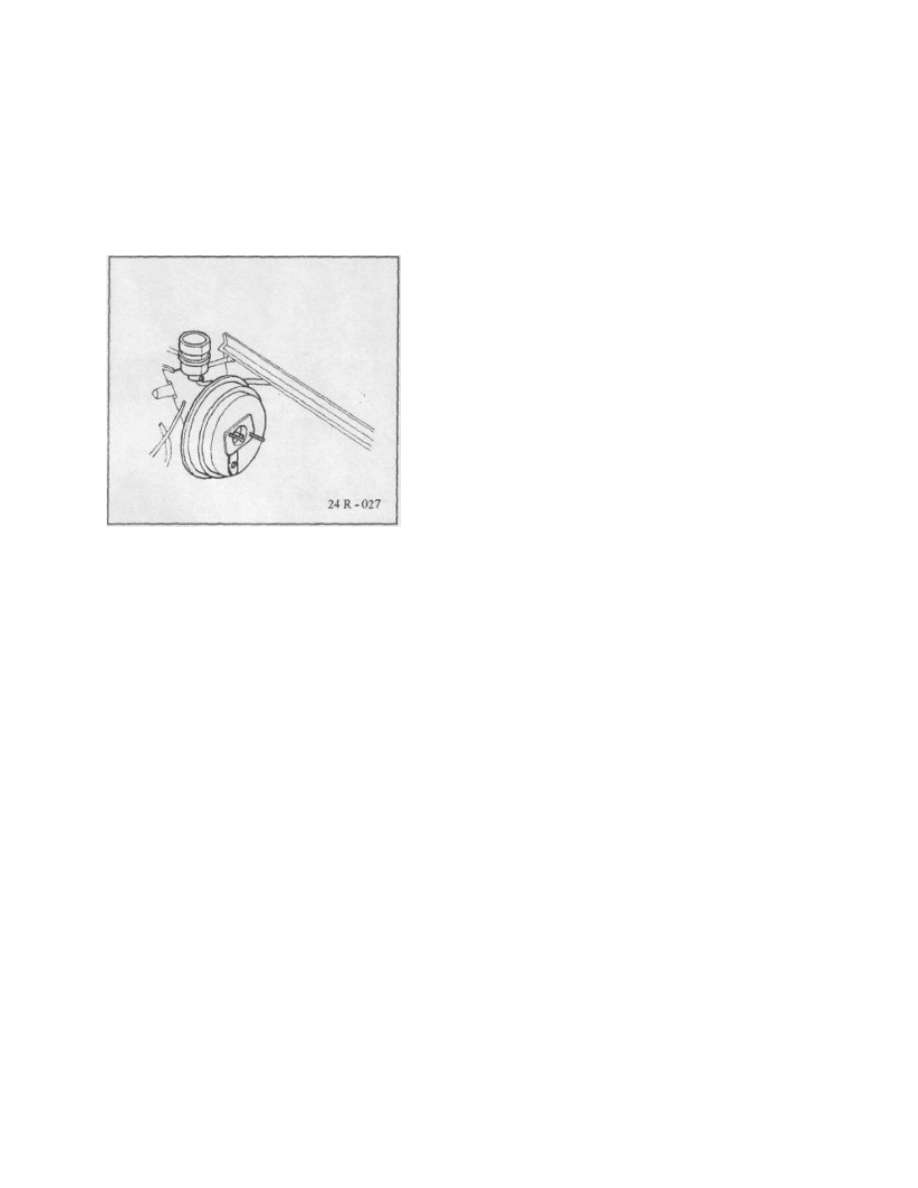

ВАКУУМНАЯ СЕРВОСИСТЕМА
ПОРЯДОК ДЕМОНТАЖА С АВТОМОБИЛЯ

•

Отключите электрические провода от мас-
лосборника главного цилиндра.

•

Открутите гайки, крепящие главный ци-
линдр на вакуумную систему и осторожно

подайте цилиндр вперед так, чтобы не по-
вредить тормозные трубки.

ПРИМЕЧАНИЕ:
В ТОМ СЛУЧАЕ, ЕСЛИ АВТОМОБИЛЬ ОБОРУДОВАН ДВИГАТЕЛЕМ TDX 28-02, ТО ОДНОВРЕ-

МЕННО С ОТКРУЧИВАНИЕМ ГАЙКИ С ПРОДОЛЬНОГО ВАЛА АВТОМОБИЛЯ СНИМИТЕ И ОСНОВА-
НИЕ ТРОСА АКСЕЛЕРАТОРА.

•

Извлеките штифт и вытащите болт, при помощи которого педаль тормоза со-

единяется со штангой вакуумного сервотормоза.

•

На нижней части автомобиля открутите четыре винта, крепящих опору серво-

тормоза на корпусе автомобиля и на опоре педалей, а затем извлеките ва-
куумную сервосистему с опорой из двигателя.

•

Снимите сервосистему с опоры, для чего открутите крепежные гайки.

Сборка выполняется в порядке, обратном демонтажу.
Проверьте зазор между штангой сервосистемы и поршнем главного цилиндра.

Значение должно соответствовать приведенному в руководстве.

ПРИМЕЧАНИЕ:
ПРИ НЕИСПРАВНОСТИ СЕРВОСИСТЕМЫ ЗАМЕНИТЕ ЕЕ НОВОЙ.

4.4. ТРУБКИ И ПОДСОЕДИНЕНИЯ ТОРМОЗОВ
Давление от главного цилиндра на приемные цилиндры колес передается при по-

мощи тормозной жидкости, которая циркулирует по трубам и гибким соединени-
ям.

Подключение труб к приемным цилиндрам переднего моста выполнено за счет
гибких соединений. Такие соединения обеспечивают возможность отклонения ко-

лес и относительное смещение между шасси и передним мостом.
Кроме того, соединение между трубкой шасси и трубкой заднего моста также

выполнено за счет использования гибкой трубки.
Учитывая то, что трубки и гибкие соединения могут износиться со временем,

что может привести к течи масла, их необходимо периодически заменять.

ПРОВЕРКИ
Проверьте трубки тормозной системы и предмет повреждений, трещин или корро-

зии и убедитесь в том, что:

-

гибкие соединения не имеют трещин, повреждений, следов течи масла и

т.д.;

-

соединение не имеют следов течи масла.

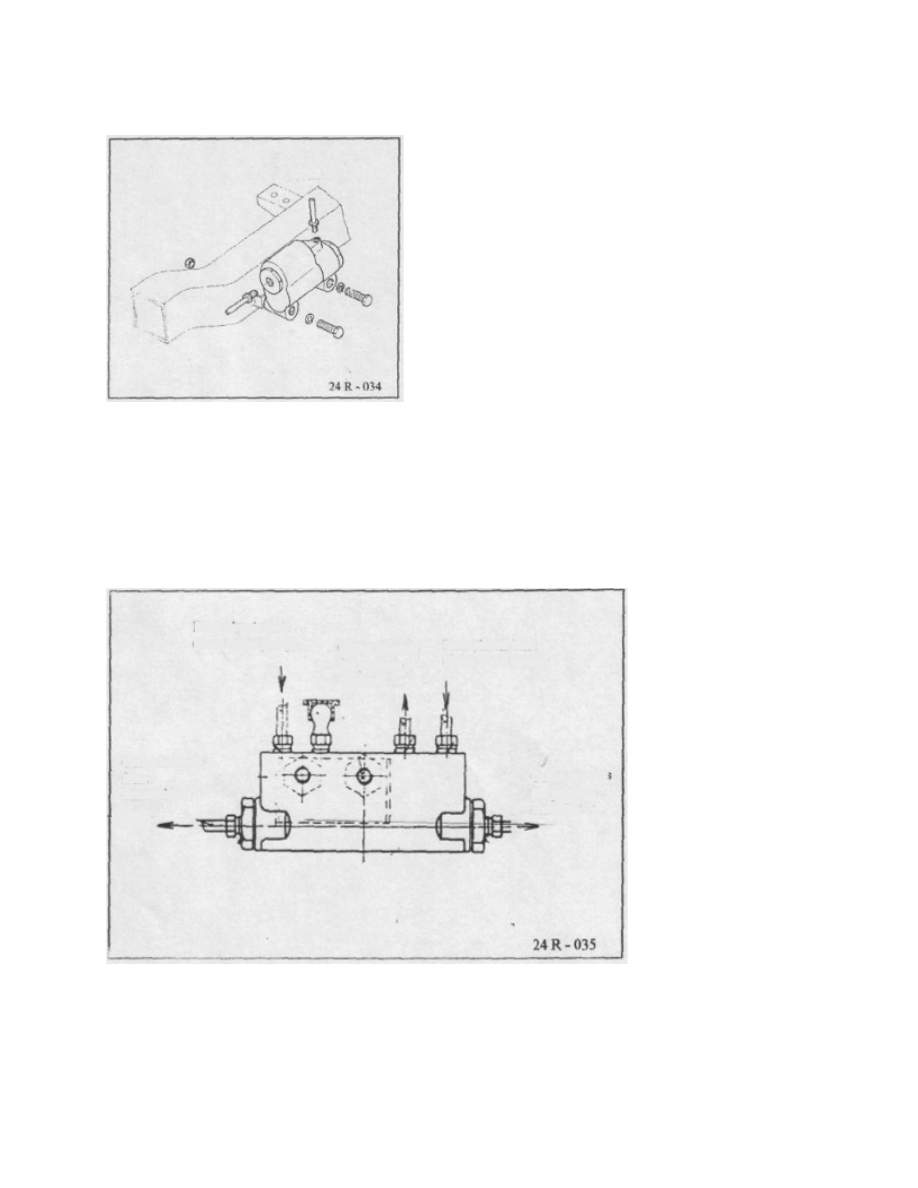

4.5. РЕГУЛЯТОР ДАВЛЕНИЯ
В качестве составной части тормозной системы регулятор давления ограничива-

ет давление в приемных цилиндрах колес переднего и заднего мостов, что поз-
воляет избежать блокирования колес в случае нагнетания жидкости.

ПОРЯДОК ДЕМОНТАЖА С АВТОМОБИЛЯ

•

Установите автомобиль на платформу или

смотровую яму.

•

Отсоедините трубки от входа и выхода ре-

гулятора и соберите тормозную жидкость
для последующего использования.

•

Примите меры для защиты трубок от попа-
дания в них грязи.

•

Выкрутите винты и открутите гайка, а за-
тем снимите регулятор.

Сборка выполняется в порядке, обратном демонтажу.
После установки регулятора на место стравите воздух из гидравлической тор-

мозной системы.
ПРИМЕЧАНИЕ:

В ТОМ СЛУЧАЕ. ЕСЛИ ПРИ ДВИЖЕНИИ АВТОМОБИЛЯ ТОРМОЖЕНИЕ ЗАДНИХ КОЛЕС ПРОИСХО-
ДИТ ДО НАЧАЛА ТОРМОЖЕНИЯ ПЕРЕДНИХ КОЛЕС, ТО ЗАМЕНИТЕ РЕГУЛЯТОР.

4.6. БАЙПАС

Байпас предназначен для разделения контуров торможе-
ния на контур торможения передних и контур торможения

задних колес и резервный байпас, а также для выдаче
аварийного сигнала в случае повреждения одного из

контуров (при возникновении разности давления между
контурами).

Вход контура перед-
него моста (от насоса
тормозной системы)

Выход на регу-
лятор давления Вход контура зад-

него моста (от на-
соса тормозной си-

Выход на регуля-
тор давления

Выход на подсо-
единения передне-
го моста

Индикация неисправности контура обеспечивается за счет лампы на панели
управления.

ПОРЯДОК ДЕМОНТАЖА С АВТОМОБИЛЯ

•

Отключите электрические провода от контактов устройства аварийной сигна-
лизации.

•

Поочередно отсоедините трубки от выхода байпаса и соберите тормозную
жидкость.

•

Примите меры для защиты трубок от попадания в них грязи.

•

Открутите винт М6х45 и извлеките байпас из шасси.

•

Сборка выполняется в порядке, обратном демонтажу.

ПРИМЕЧАНИЕ:

•

ПОСЛЕ УСТАНОВКИ БАЙПАСА НА МЕСТО СТРАВИТЕ ВОЗДУХ ИЗ ТОРМОЗНОЙ СИСТЕМЫ.

•

ПОСЛЕ ТОГО, КАК ИЗ ГИДРАВЛИЧЕСКОЙ ТОРМОЗНОЙ СИСТЕМЫ БУДЕТ СТРАВЛЕН ВОЗ-
ДУХ, ИНДИКАТОРНАЯ ЛАМПА НЕИСПРАВНОСТИ ТОРМОЗОВ (ТА ЖЕ САМАЯ, ЧТО ИСПОЛЬ-

ЗУЕТСЯ И ДЛЯ ИНДИКАЦИИ УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ) ГОРЕТЬ НЕ ДОЛЖНА.

•

В ПРОТИВНОМ СЛУЧАЕ ОСЛАБЛЯЙТЕ ОДНУ ИЗ КРЕПЕЖНЫХ ГАЕК СОЕДИНИТЕЛЬНОЙ ТРУ-

БЫ ГЛАВНОГО НАСОСА ДО ТЕХ ПОР, ПОКА ИНДИКАТОРНАЯ ЛАМПА НЕ ПОГАСНЕТ.

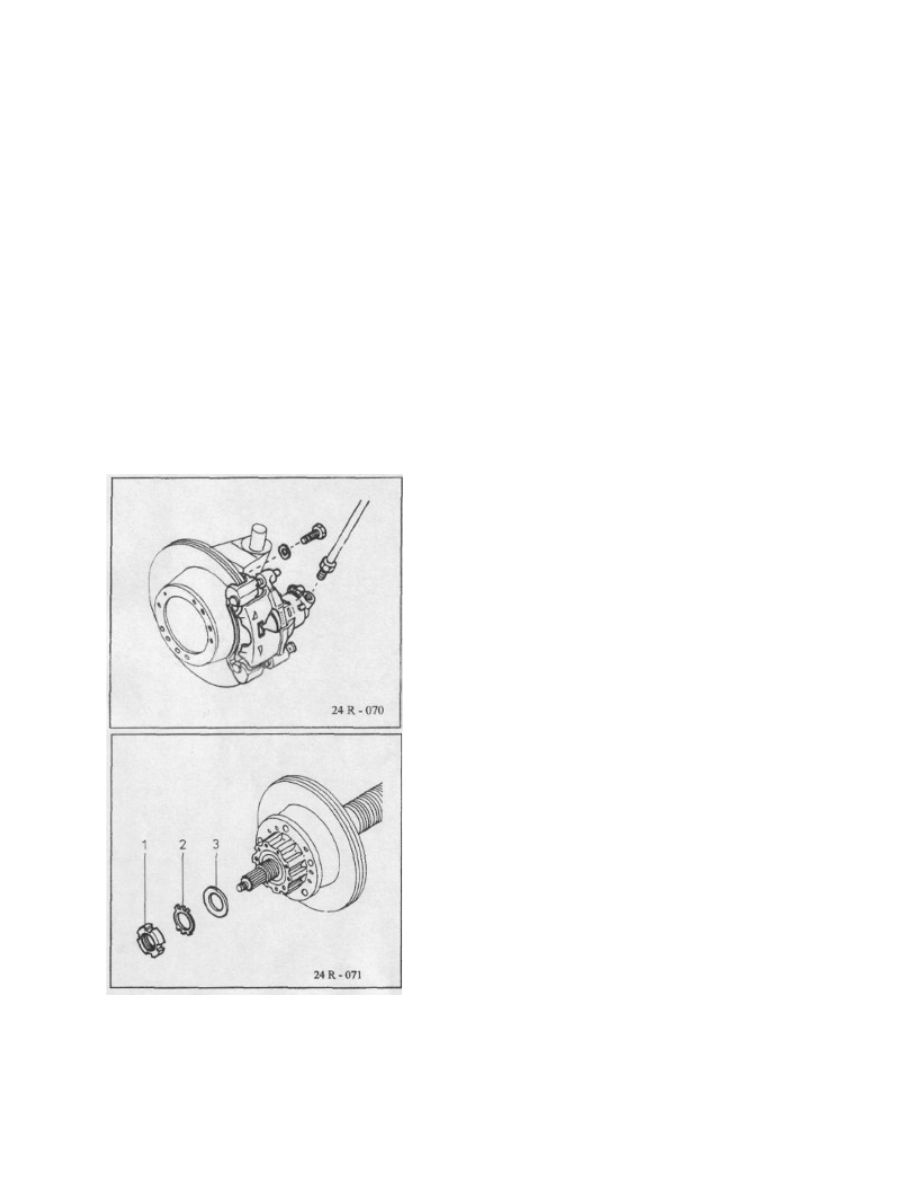

4.7. ПЕРЕДНИЙ ДИСКОВЫЙ ТОРМОЗ

Поддомкратьте автомобиль и демонтируйте
колеса.

Отсоедините гибкие соединения от обода и
примите меры к тому, чтобы не допустить

вытекания жидкости из трубки.
Выкрутите винты и извлеките его из обода.

Извлеките тормозной диск.

Снимите ступицу передних колес с ручным
отключением привода.

Открутите гайку с прорезями "1".
Открутите предохранительную гайку "2" и

снимите нажимную шайбу "3".
Извлеките ступицу передних колес с ручным

отключением привода.
