Автомобили Derways. Руководство по ремонту - часть 64

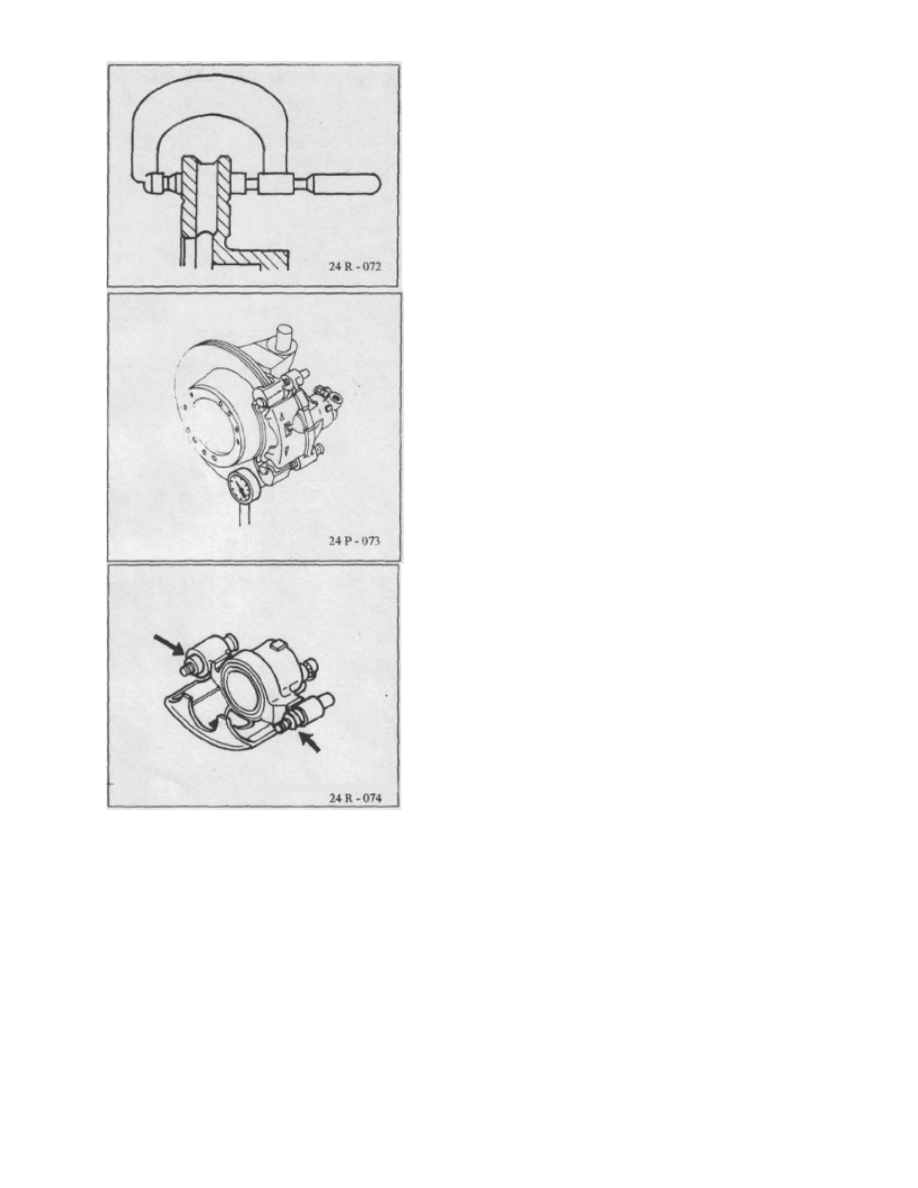

Снимите тормозной диск и измерьте его тол-

щину.
Минимальная толщина - 19 мм.

Измерение толщины выполняйте в центральной
части контактной поверхности тормозной

прокладки.

В том случае, если толщина уменьшилась

вследствие износа или подгонки, то замени-
те диск.

Проверьте осевые биения диска при помощи
циферблатного индикатора. Они не должны

превышать 0,2 мм.
Большие значения биений означают то, что

на педаль нажимают слишком быстро или не-
равномерный износ тормозного диска.

Прочистите обод тормозной жидкостью или
спиртом.

Никогда не используйте бензин, керосин или
прочие подобные им продукты для очистки

обода. В противном случае можно повредить
прокладку.

Проверьте прокладку болтов обода. Прочи-
стите и смажьте ее силиконовой смазкой.

Затяните болты обода с усилием 2,6±20%
daNm.

Сборка выполняется в порядке, обратном де-
монтажу, при этом необходимо учитывать

указанный момент затяжки.

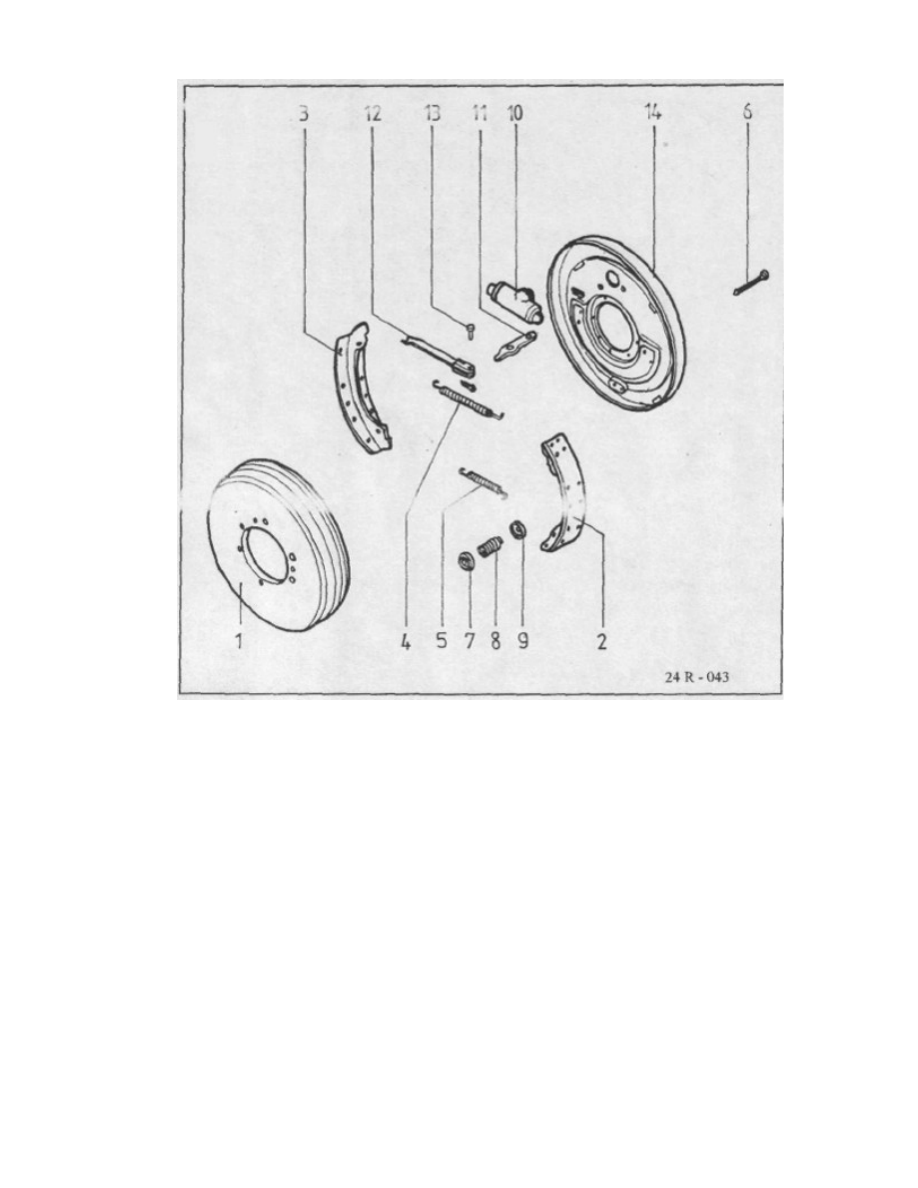

4.8. ЗАДНИЙ ТОРМОЗ

1. БАРАБАН

2. ОСНОВНАЯ ТОРМОЗНАЯ КОЛОДКА
3. ВСПОМОГАТЕЛЬНАЯ ТОРМОЗНАЯ КОЛОДКА

4. ВЕРХНЯЯ ОТТЯЖНАЯ ПРУЖИНА
5. НИЖНЯЯ ОТТЯЖНАЯ ПРУЖИНА

6. ШТОК
7. СТАКАН ПРУЖИНЫ

8. ПРУЖИНА ТОРМОЗНЫХ КОЛОДОК
9. ТАРЕЛКА ПРУЖИНЫ

10.ЗАДНИЙ ТОРМОЗНОЙ ЦИЛИНДР
11.ПРИВОДНОЙ РЫЧАГ

12.ПРИВОДНАЯ ШТАНГА
13.БОЛТ

14.ТОРМОЗНОЙ ДИСК

ПОРЯДОК ДЕМОНТАЖА

Ослабьте гайки колеса.

Поддомкратьте колесо или автомобиль.

Открутите гайки и снимите колесо.

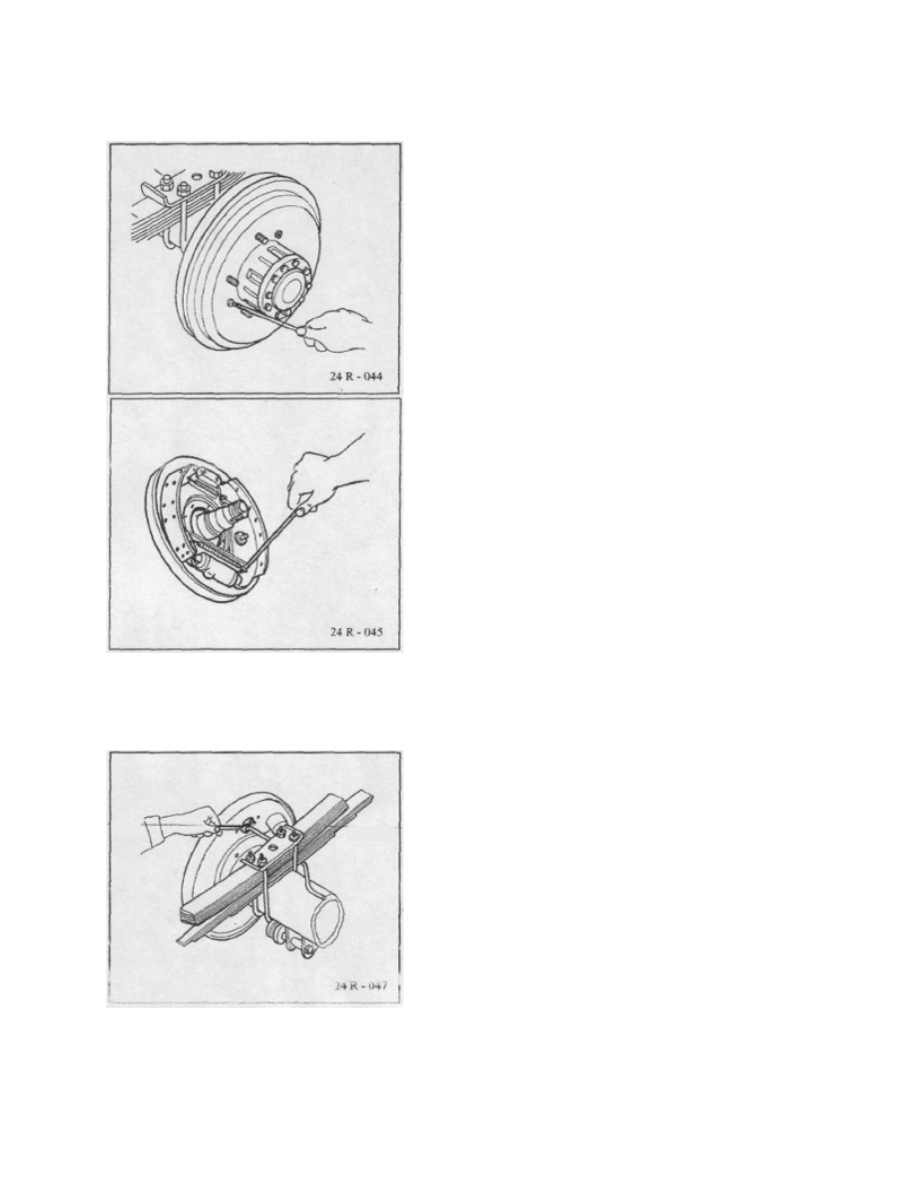

Открутите три винта. Убедитесь в том
что, ручной тормоз не включен.

Извлеките барабан и снимите рычаг ручно-
го тормоза.

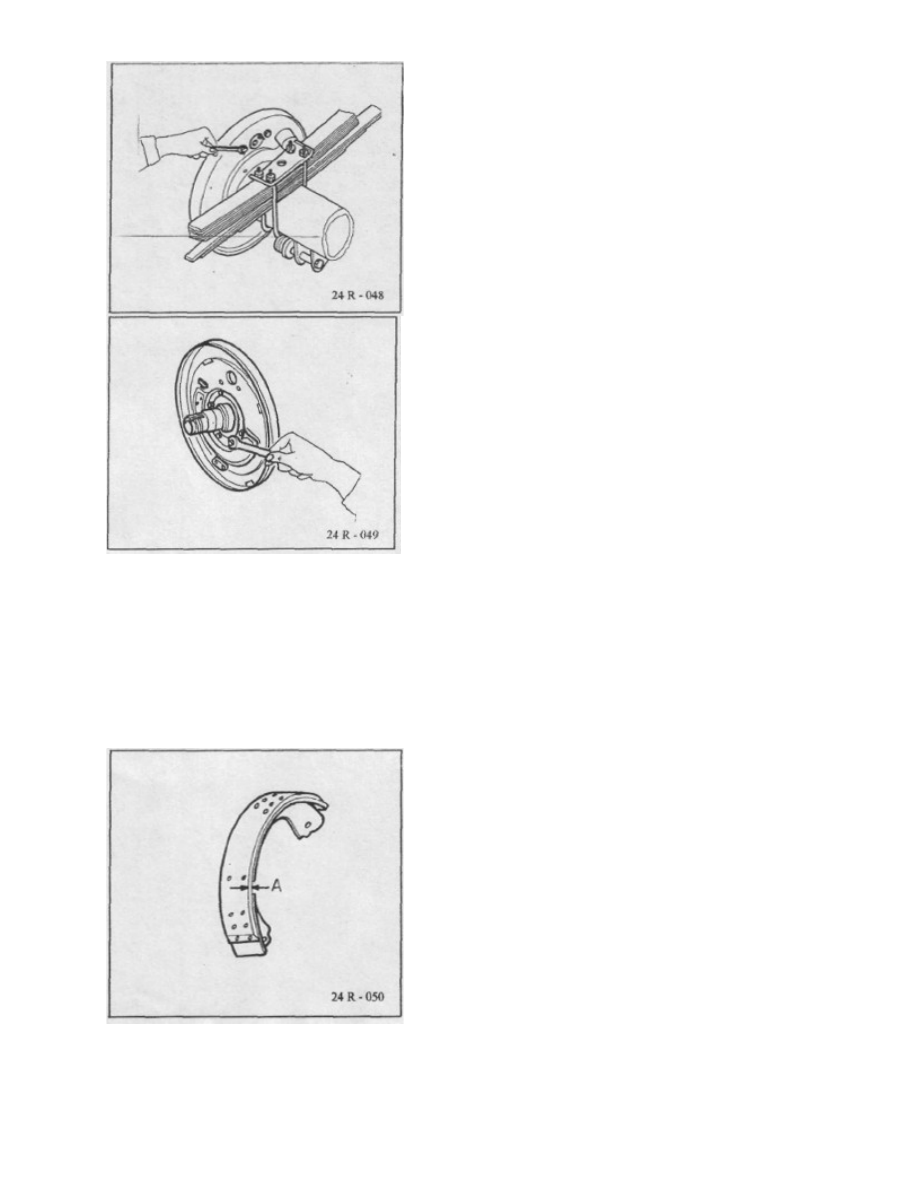

Снимите оттяжные пружины тормозных коло-

док.

Нажмите на стакан пружины колодок и извлеките пружину, снимите стакан,
тарелку и шток. Повторите операцию на другой тормозной колодке.

Извлеките тормозную колодку из цилиндра.

Повторите операцию на другой тормозной

колодке.

Отсоедините трубку тормозной системы от
приемного цилиндра.

Открутите винты, крепящие приемный ци-
линдр на тормозном диске.

Выкрутите винты и извлеките тормозной диск.

ПРОВЕРКИ
После демонтажа проверьте:

колодку штока пружины на деформацию, тормозной диск на деформацию;

барабаны или тормозные накладки колодок на износ, оттяжные пружины на

растяжение и износ;

приемный цилиндр на течь гидравлической жидкости.

Измерьте толщину тормозных накладок в

зоне максимального износа. Толщина долж-
на быть не менее 2,8 мм.

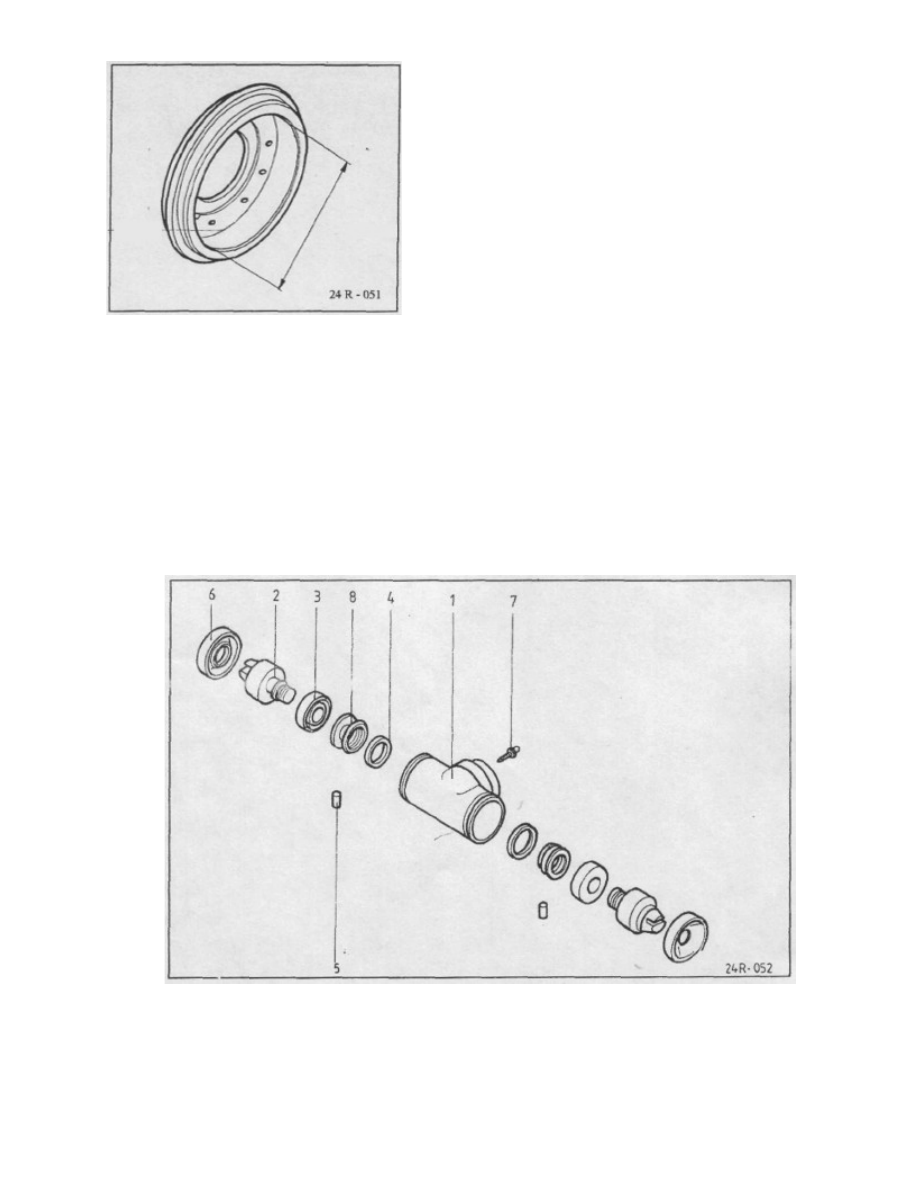

Измерьте внутренний диаметр барабана в
области поверхности соприкосновения с

тормозными накладками колодки.

Если тормозная поверхность барабана по-

царапана, то царапины можно зачистить.

После выполнения этой операции внутрен-

ний диаметр барабана не должен увеличит-
ся более чем на 1 мм.

Сборка выполняется в порядке, обратном демонтажу.

ПРИМЕЧАНИЕ:
ПОСЛЕ СБОРКИ СТРАВИТЕ ВОЗДУХ С ГИДРАВЛИЧЕСКОЙ ТОРМОЗНОЙ СИСТЕМЫ И ПРОВЕРЬТЕ

ВСЕ СОЕДИНЕНИЯ НА ПРЕДМЕТ ТЕЧИ ГИДРАВЛИЧЕСКОЙ ЖИДКОСТИ.

ВНИМАНИЕ:
НЕ МЕНЯЙТЕ КОЛОДКИ МЕСТАМИ ДАЖЕ В ТОМ СЛУЧАЕ. ЕСЛИ ОНИ УСТАНОВЛЕНЫ НА ОДНОМ

И ТОМ ЖЕ КОЛЕСЕ.

4.9. ПРИЕМНЫЕ ЦИЛИНДРЫ
Задний цилиндр

1.

Корпус цилиндра

1. Гибкое кольцо

1.

Винта стравливания
воздуха

2. Поршень цилиндра

2.

Штифт цилиндра

2.

Специальная гайка

3. Прокладка поршня

3.

Противопыльная

прокладка

ПОРЯДОК ДЕМОНТАЖА

При помощи приспособления 7813-4041 из-
влеките прокладку и поршень.

Отсоедините прокладку от поршня прием-

ного цилиндра.

ВНИМАНИЕ:
ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ ВНУТРЕННЕЙ ПО-

ВЕРХНОСТИ ЦИЛИНДРА НИКОГДА НЕ СНИМАЙТЕ
ГИБКИЕ КОЛЬЦА И СПЕЦИАЛЬНЫЕ ГАЙКИ.

Сборка выполняется в порядке, обратном демонтажу.

4.10. СТРАВЛИВАНИЕ ВОЗДУХА ИЗ ТОРМОЗНОЙ СИСТЕМЫ

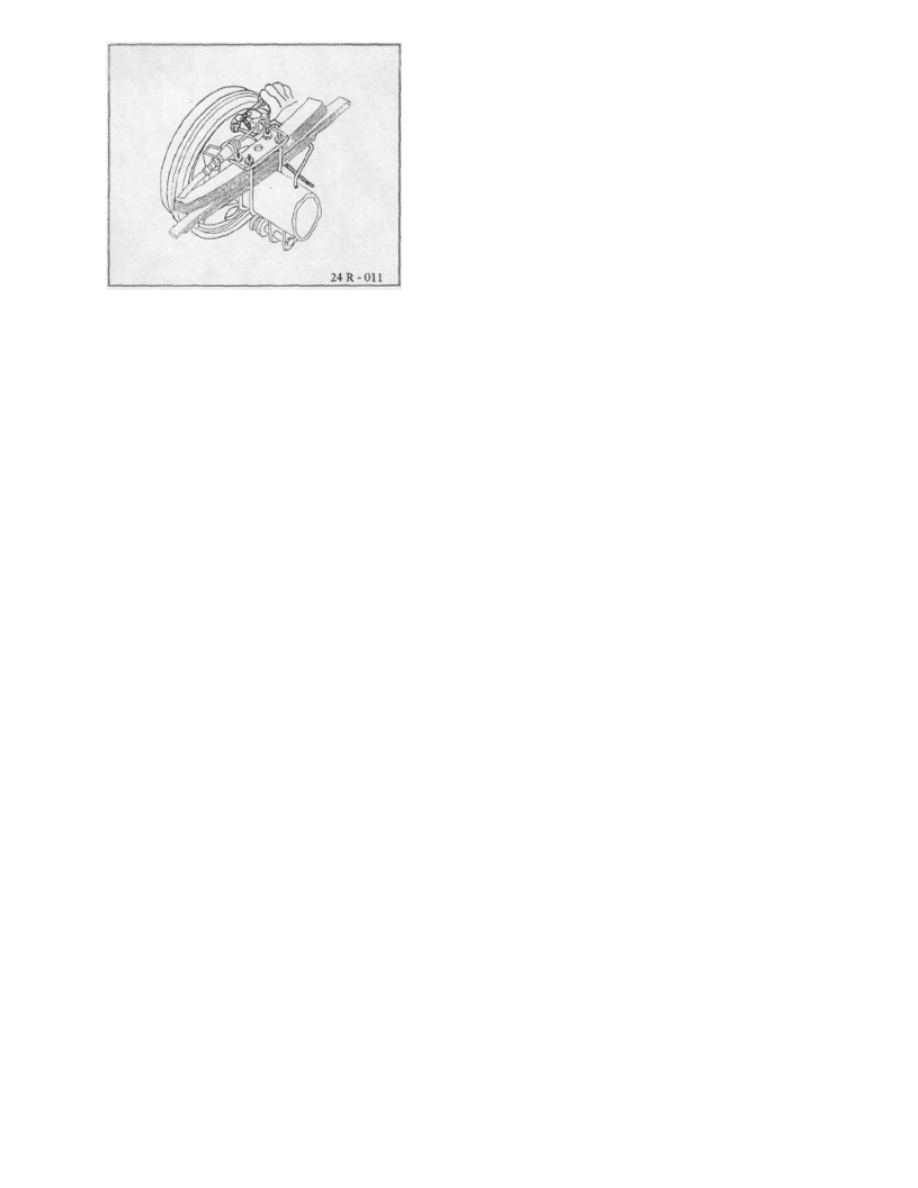

Стравливание воздуха из гидравлической
тормозной системы выполняется только по-

сле замены или разборки ее частей, а
также в том случае, если педаль тормоза

"мягкая" (работает неправильно).

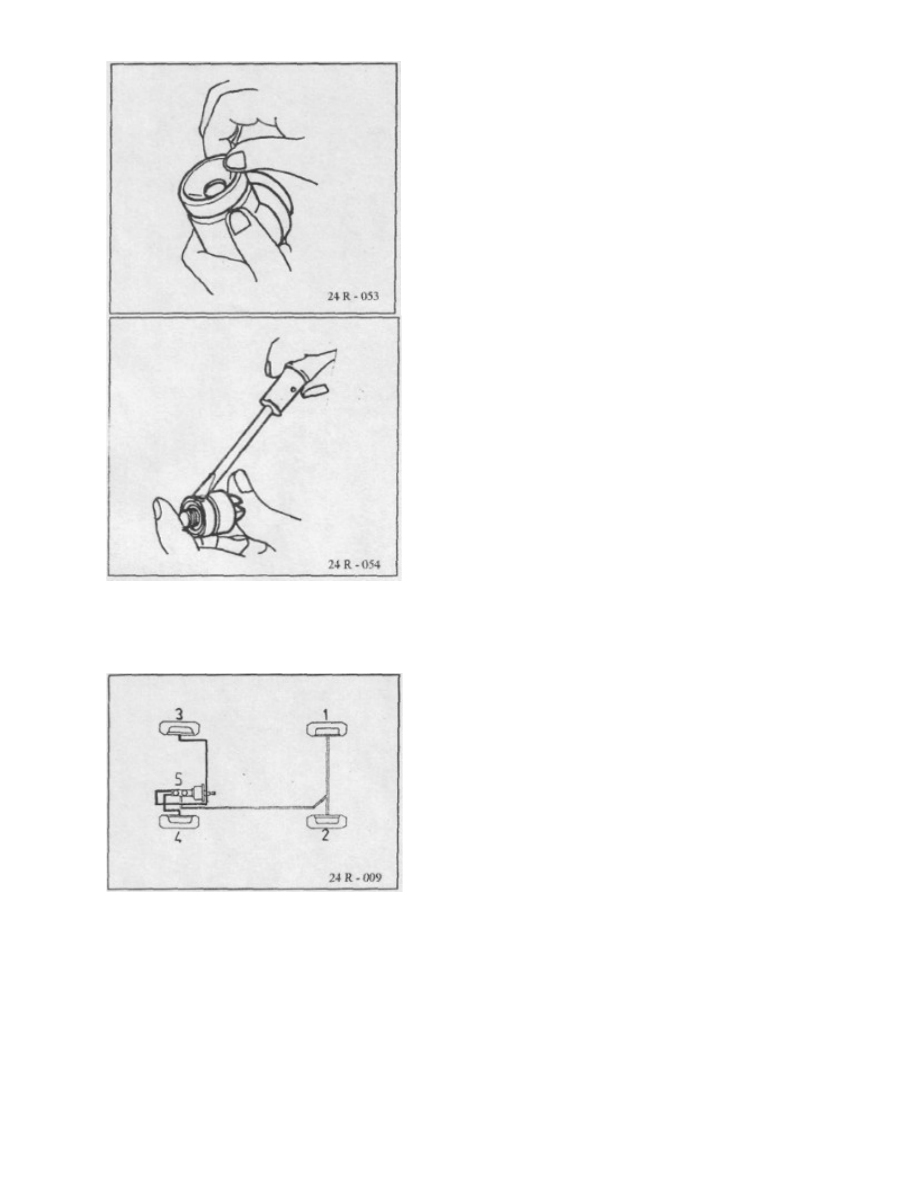

Стравливание воздуха из гидравлической

тормозной системы выполняется в порядке,
показанном на рисунках 24-R-009 и 24-R-

010.

ВНИМАНИЕ:

ВО ВРЕМЯ СТРАВЛИВАНИЯ ВОЗДУХА ПРОВЕРЬТЕ УРОВЕНЬ ТОРМОЗНОЙ ЖИДКОСТИ В МАСЛО-
СБОРНИКЕ ГЛАВНОГО НАСОСА. ДОБАВЬТЕ МАСЛО, ЕСЛИ УРОВЕНЬ ПОКАЗАН КАК "MIN"

("МИНИМАЛЬНЫЙ").

Доливайте только чистую жидкость (новую).
а) Один конец чистого шланга подсоедините

к винту стравливания воздуха, а его другой
конец опустите в емкость.

b) С усилием нажмите на педаль тормоза
несколько раз и удерживайте ее в нажатом

положении.
с) Ослабьте винт стравливания воздуха при-

мерно на 3/4 оборота и дождитесь, пока пе-
даль не коснется пола.

d) Удерживайте педаль в нажатом положении
и закрутите винт стравливания воздуха.

е) Выждите порядка 3-4 секунд и повторяйте
операцию до тех пор, пока в жидкости, вы-

текающей из шланга, не исчезнут пузырьки.

ПРИМЕЧАНИЕ:

ВО ИЗБЕЖАНИЕ ПОПАДАНИЯ ГРЯЗИ В ГИДРАВЛИЧЕСКУЮ ТОРМОЗНУЮ СИСТЕМУ ВЫПОЛ-

НЯТЬ СТРАВЛИВАНИЕ ВОЗДУХА ИЗ СИСТЕМЫ СЛЕДУЕТ В МАКСИМАЛЬНО ЧИСТОМ МЕСТЕ.

ТОРМОЗНАЯ ЖИДКОСТЬ НЕ ДОЛЖНА СОПРИКАСАТЬСЯ С НЕФТЕПРОДУКТАМИ, СМАЗКАМИ

ИЛИ МИНЕРАЛЬНЫМИ МАСЛАМИ, Т.К. ТАКИЕ ПРОДУКТЫ МОГУТ ВЫЗВАТЬ ПОВРЕЖДЕНИЕ
РЕЗИНОВЫХ ПРОКЛАДОК.

ПОРЯДОК ДЕМОНТАЖА

При помощи приспособления 7813-4041 из-
влеките прокладку и поршень.

Отсоедините прокладку от поршня прием-
ного цилиндра.

Сборка выполняется в порядке, обратном демонтажу.

При сборке передних и задних цилиндров соблюдайте следующие условия:

Перед установкой промойте отверстия цилиндра и внешние поверхности

поршней чистой тормозной жидкостью.

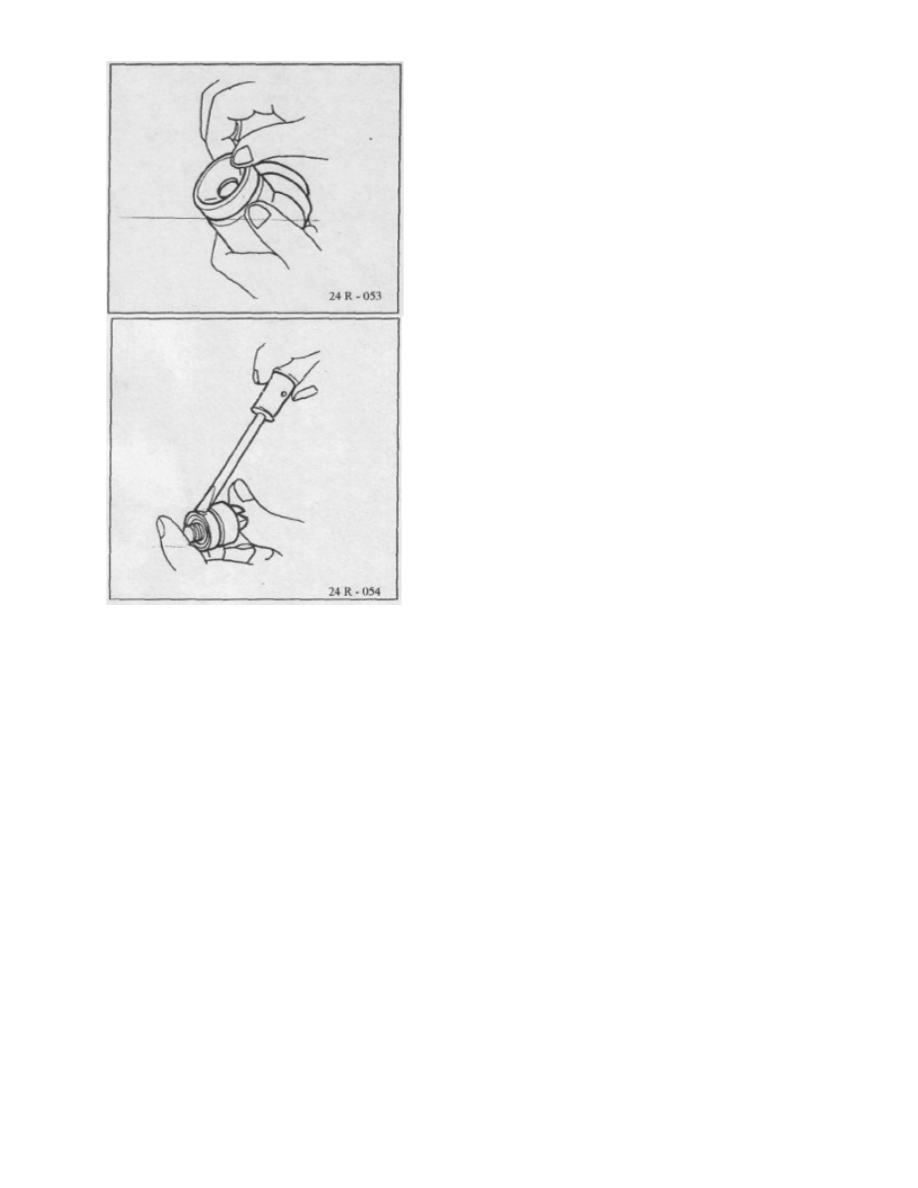

Установите новую прокладку на поршень при помощи пробойника 7853-4151.

Перед сборкой нанесите небольшое количество тормозной жидкости на по-
верхность прокладки поршня и в отверстие цилиндра.

Установите прокладки при помощи пробойника 7853-4050.

Для того чтобы установить прорези поршней в колодки, проверните поршни.
