ЗАДНЯЯ ПОДВЕСКА -

Верхний рычаг в сборе

34-8

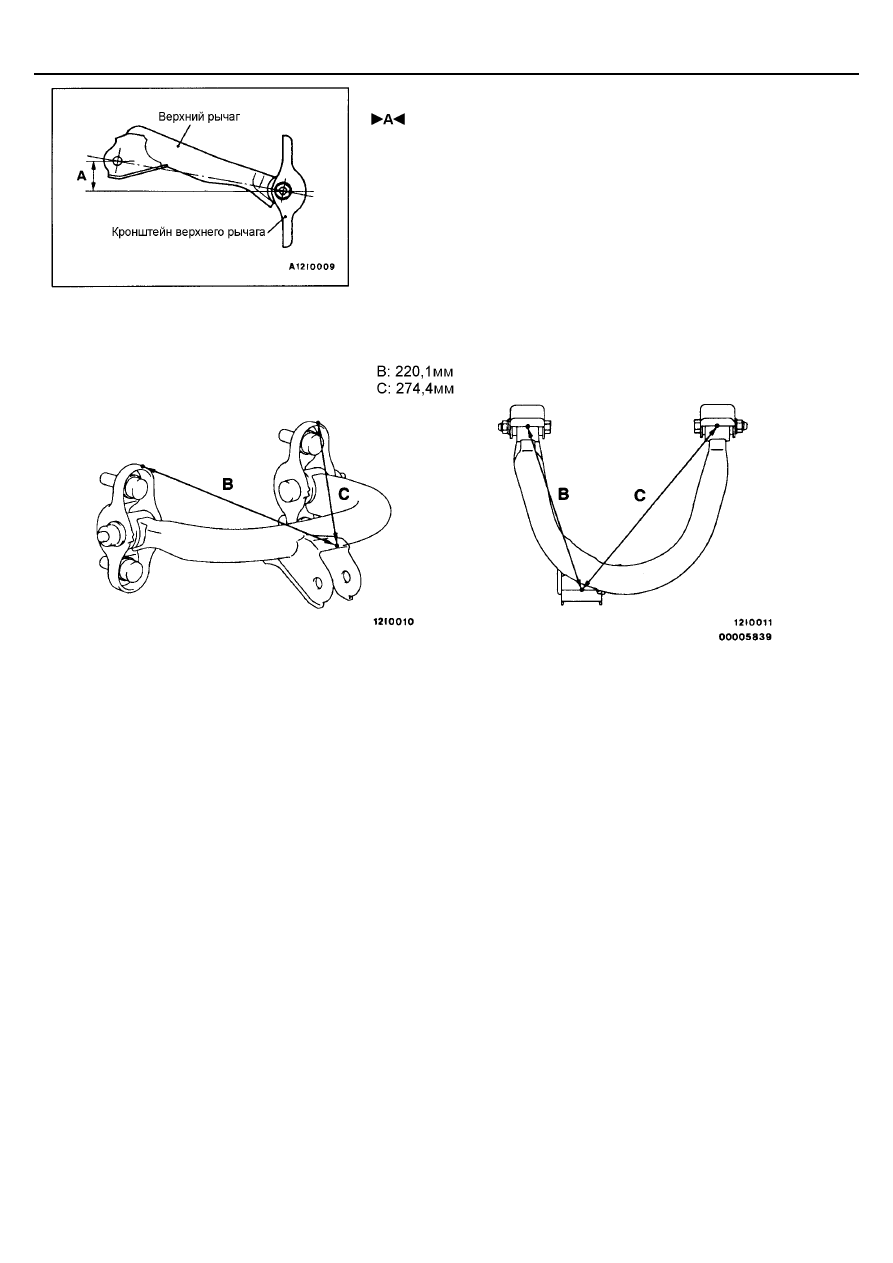

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА КРОНШТЕЙНОВ ВЕРХНЕГО РЫЧАГА

Установите кронштейны верхнего рычага так, чтобы размер, показанный
на рисунке, соответствовал номинальной величине.
Номинальная величина (А): 37,2

±±±±

 2 мм

ПРИМЕЧАНИЕ:
Для проверки угла установки кронштейнов верхнего рычага, проверьте
расстояния "В" и "С" показанные на рисунке.

ЗАДНЯЯ ПОДВЕСКА -

Продольный рычаг в сборе

34-9

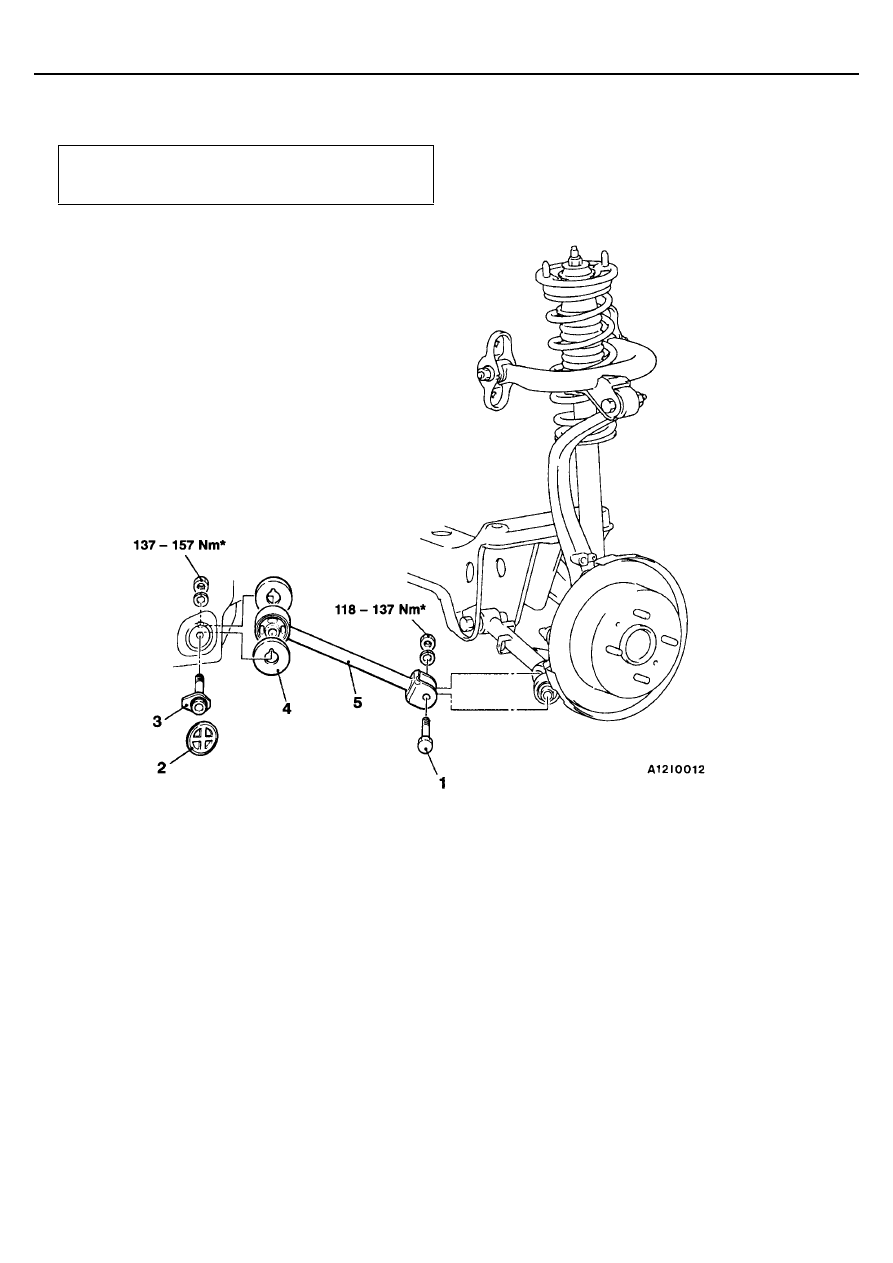

ПРОДОЛЬНЫЙ РЫЧАГ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Заключительная операция
Проверка и регулировка углов установки колес
(См. стр. 34-4).

5. Продольный рычаг в сборе

Основные операции по снятию деталей
1. Соединительный болт кулака и продольного

рычага в сборе

2. Прокладка
3. Болт крепления продольного рычага в сборе
4. Ограничитель

Внимание:
*: Означает детали, которые необходимо

предварительно затянуть, а затем произвести
окончательную затяжку, опустив незагруженный
автомобиль на колеса.

ЗАДНЯЯ ПОДВЕСКА -

Нижний рычаг и вспомогательный
рычаг задней подвески в сборе

34-10

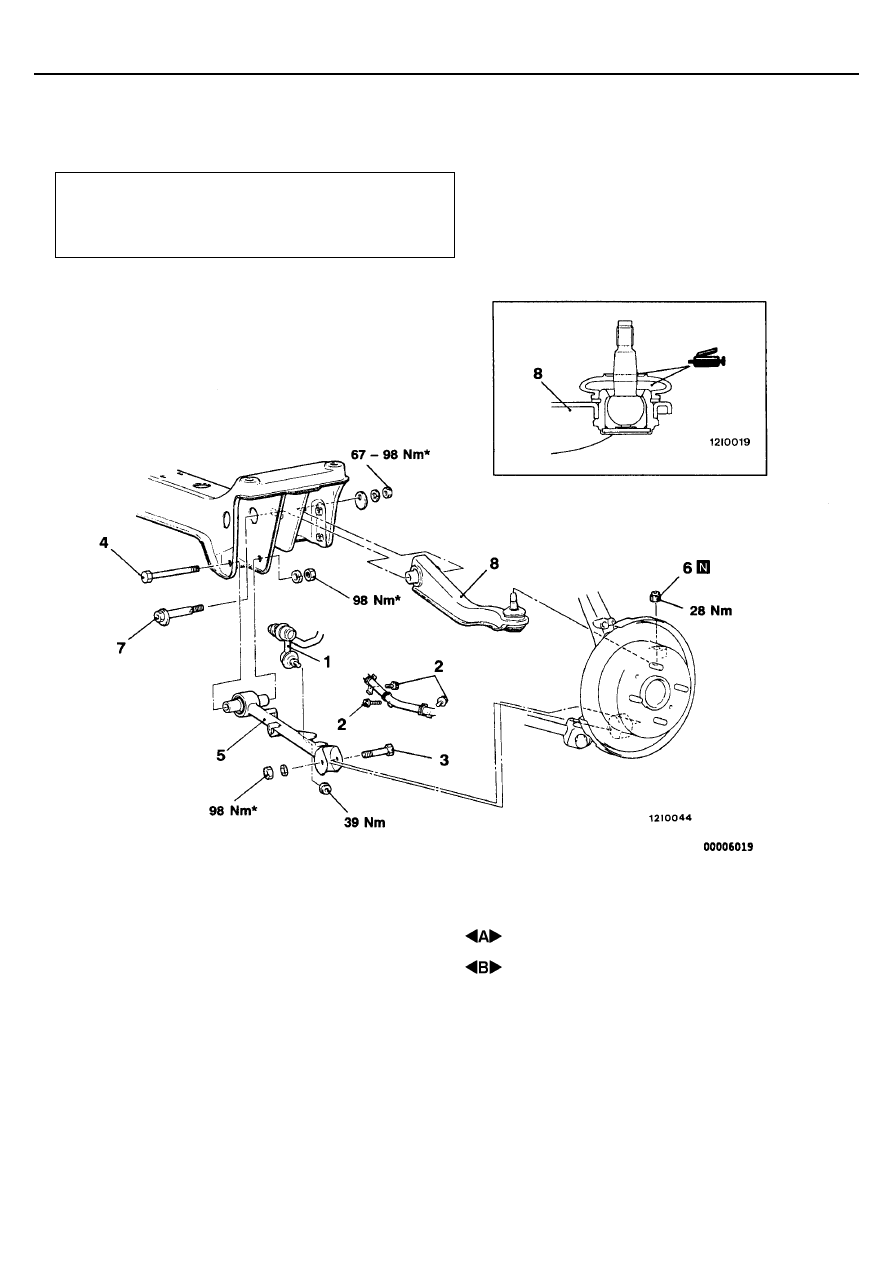

НИЖНИЙ РЫЧАГ И ВСПОМОГАТЕЛЬНЫЙ РЫЧАГ ЗАДНЕЙ
ПОДВЕСКИ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Заключительные операции
Проверьте защитные чехлы на наличие трещин и
повреждений, нажимая на них пальцем.
Проверка и регулировка углов установки колес
(См. стр.34-4.)

Последовательность снятия
вспомогательного рычага задней
подвески
6. Соединение вспомогательного рычага

задней подвески и кулака в сборе

7. Болт крепления вспомогательного

рычага задней подвески в сборе

8. Вспомогательный рычаг задней

подвески в сборе

Последовательность снятия нижнего рычага
1. Соединение стойки стабилизатора поперечной

устойчивости

2. Болты крепления датчика частоты вращения

колеса

3. Соединительный болт нижнего рычага и

кулака в сборе

4. Болт крепления нижнего рычага в сборе
5. Нижний рычаг в сборе

Внимание
*: Означает детали, которые необходимо

предварительно затянуть, а затем произвести
окончательную затяжку, опустив незагруженный
автомобиль на колеса.

ЗАДНЯЯ ПОДВЕСКА -

Нижний рычаг и вспомогательный
рычаг задней подвески в сборе

34-11

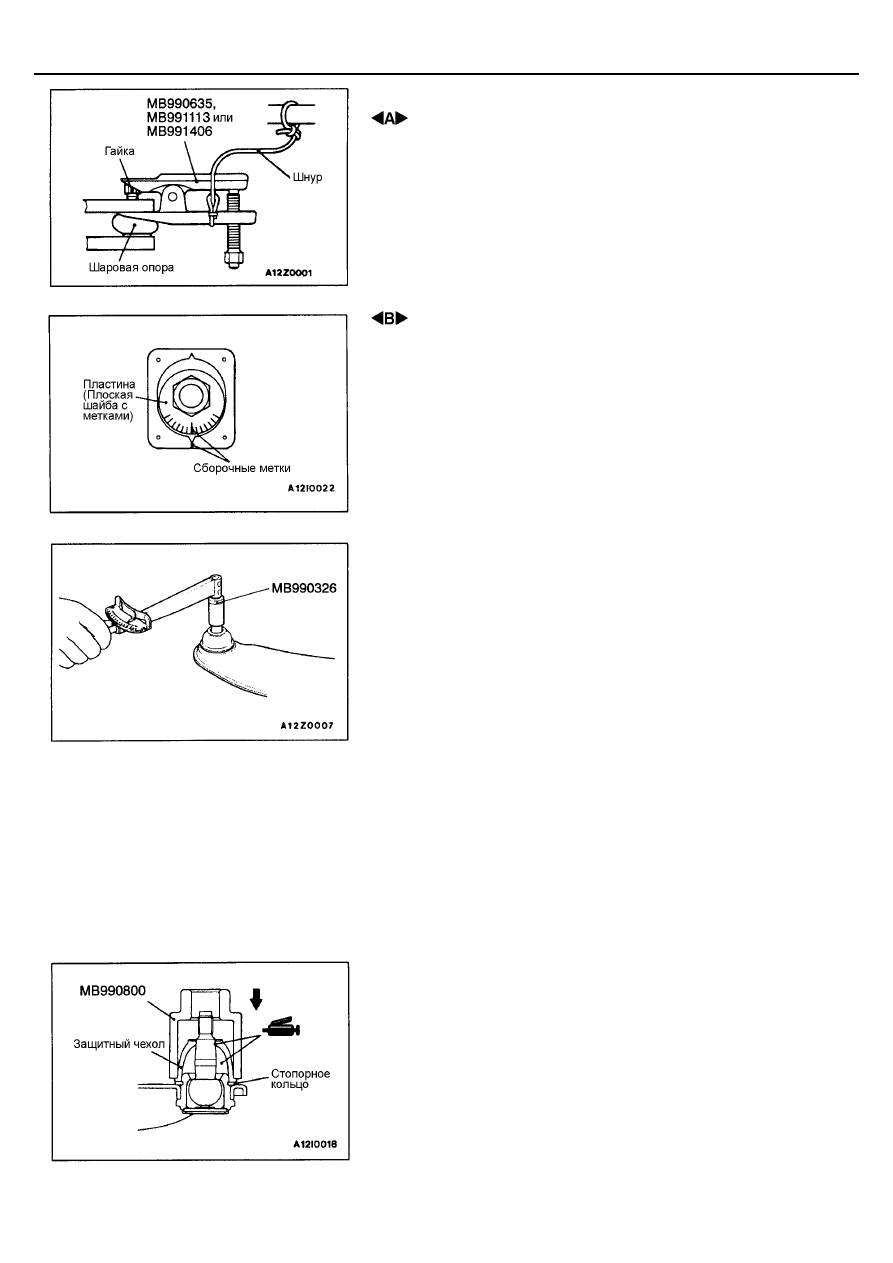

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ВСПОМОГАТЕЛЬНОГО РЫЧАГА

ЗАДНЕЙ ПОДВЕСКИ ОТ КУЛАКА

Внимание:
1.

Ослабьте гайку пальца шаровой опоры, но не отворачивайте ее с
пальца совсем.

2.

Для предотвращения отскакивания съемника, необходимо
предварительно привязать его шнуром или проволокой.

 ОТВОРАЧИВАНИЕ БОЛТА КРЕПЛЕНИЯ

ВСПОМОГАТЕЛЬНОГО РЫЧАГА ЗАДНЕЙ ПОДВЕСКИ В
СБОРЕ

Нанесите сборочные метки на поперечную балку и пластину перед
отворачиванием болта.

ПРОВЕРКА

ПРОВЕРКА МОМЕНТА ВРАЩЕНИЯ ПАЛЬЦА ШАРОВОЙ
ОПОРЫ ВСПОМОГАТЕЛЬНОГО РЫЧАГА ЗАДНЕЙ
ПОДВЕСКИ

1.  Покачайте несколько раз палец шаровой опоры, наденьте на него

гайку, и, при помощи специального динамометрического ключа
измерьте момент вращения пальца шаровой опоры.
Номинальная величина: 1,0 - 2,6 Н

⋅⋅⋅⋅

м

2.  Если измеренная величина превышает номинальную, то замените

вспомогательный рычаг задней подвески (в сборе).

3.  Если измеренные величины меньше номинальных величин, проверьте

легкость движения пальца в шаровой опоре. Если палец не заедает и
отсутствует чрезмерный люфт, то использование такой шаровой
опоры (шарового шарнира) допускается.

ПРОВЕРКА ЗАЩИТНОГО ЧЕХЛА ШАРОВОЙ
ОПОРЫ ВСПОМОГАТЕЛЬНОГО РЫЧАГА
ЗАДНЕЙ ПОДВЕСКИ

1.

Проверьте защитный чехол на наличие трещин или повреждения,
нажимая на него пальцем.

2.

Если защитный чехол имеет трещины или повреждения, замените
вспомогательный рычаг задней подвески (в сборе).

ПРИМЕЧАНИЕ:
Трещины и повреждения защитного чехла могут вызвать повреждение
шаровой опоры. Если защитный чехол поврежден во время выполнения
работ по обслуживанию, замените защитный чехол.

ЗАДНЯЯ ПОДВЕСКА -

Нижний рычаг и вспомогательный
рычаг задней подвески в сборе

34-12

ЗАМЕНА ЗАЩИТНОГО ЧЕХЛА ШАРОВОЙ
ОПОРЫ ВСПОМОГАТЕЛЬНОГО РЫЧАГА
ЗАДНЕЙ ПОДВЕСКИ

Заменяйте защитный чехол шаровой опоры только когда он случайно
поврежден при проведении работ по обслуживанию, следующим образом:
1.

Снимите защитный чехол.

2.

Нанесите многоцелевую консистентную смазку на внутреннюю кромку
защитного чехла.

3.

Наденьте защитный чехол с помощью специального инструмента,
пока он не сядет на свое место.

4.

Проверьте защитный чехол на наличие трещин и повреждений,
нажимая на него пальцем.

ЗАДНЯЯ ПОДВЕСКА -

Амортизатор в сборе

34-13

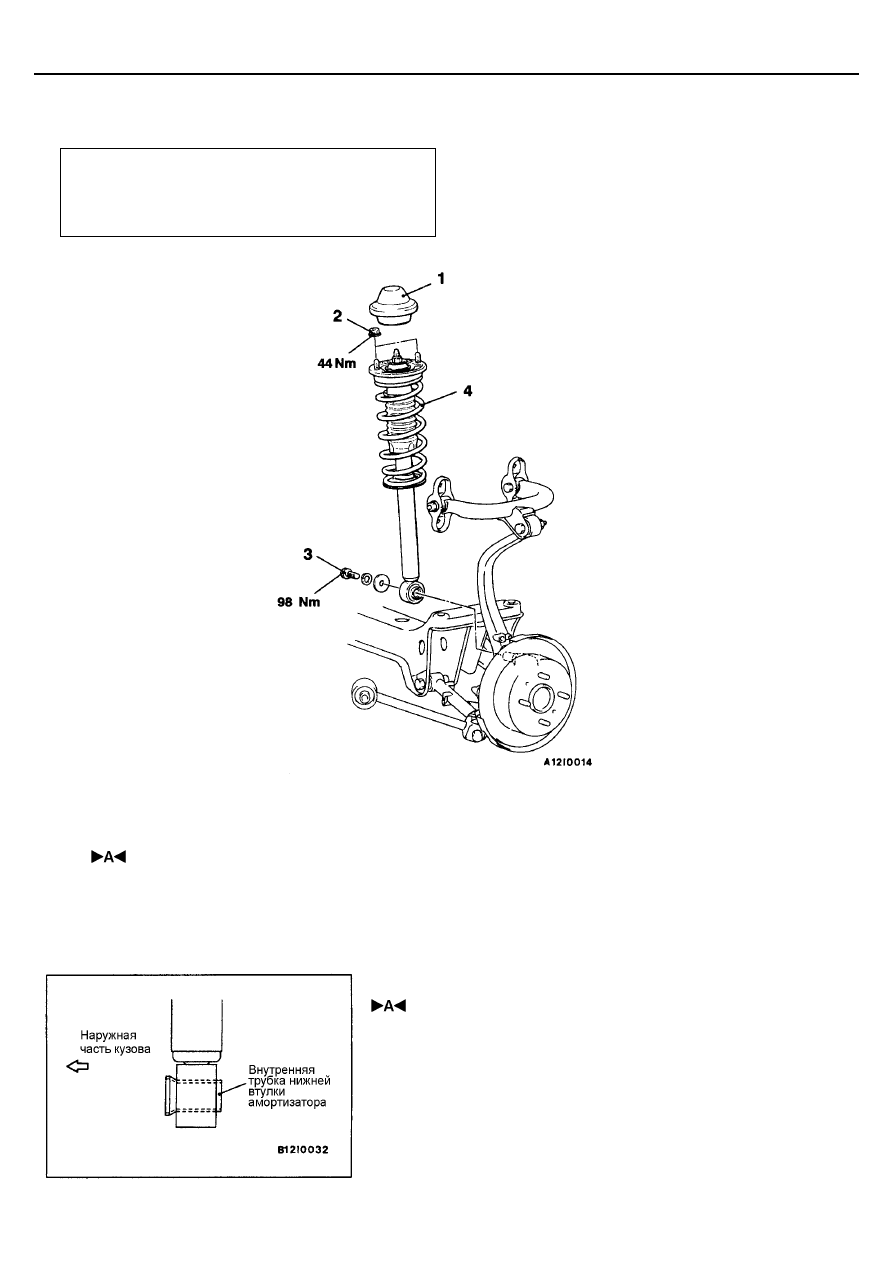

АМОРТИЗАТОР В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Снятие и установка заднего сиденья <Седан>
(См. ГЛАВУ 52А.)

•



Снятие и установка облицовки возвратного
механизма <Универсал> (См. ГЛАВУ 52А.)

Основные операции по снятию деталей
1. Крышка
2. Гайки крепления амортизатора
3. Болт
4. Амортизатор в сборе

УСТАНОВКА

 УСТАНОВКА АМОРТИЗАТОРА В СБОРЕ

Установите амортизатор, чтобы сторона внутренней трубки нижней втулки
амортизатора с большим диаметром смотрела в сторону наружной части
автомобиля.

ЗАДНЯЯ ПОДВЕСКА -

Амортизатор в сборе

34-14

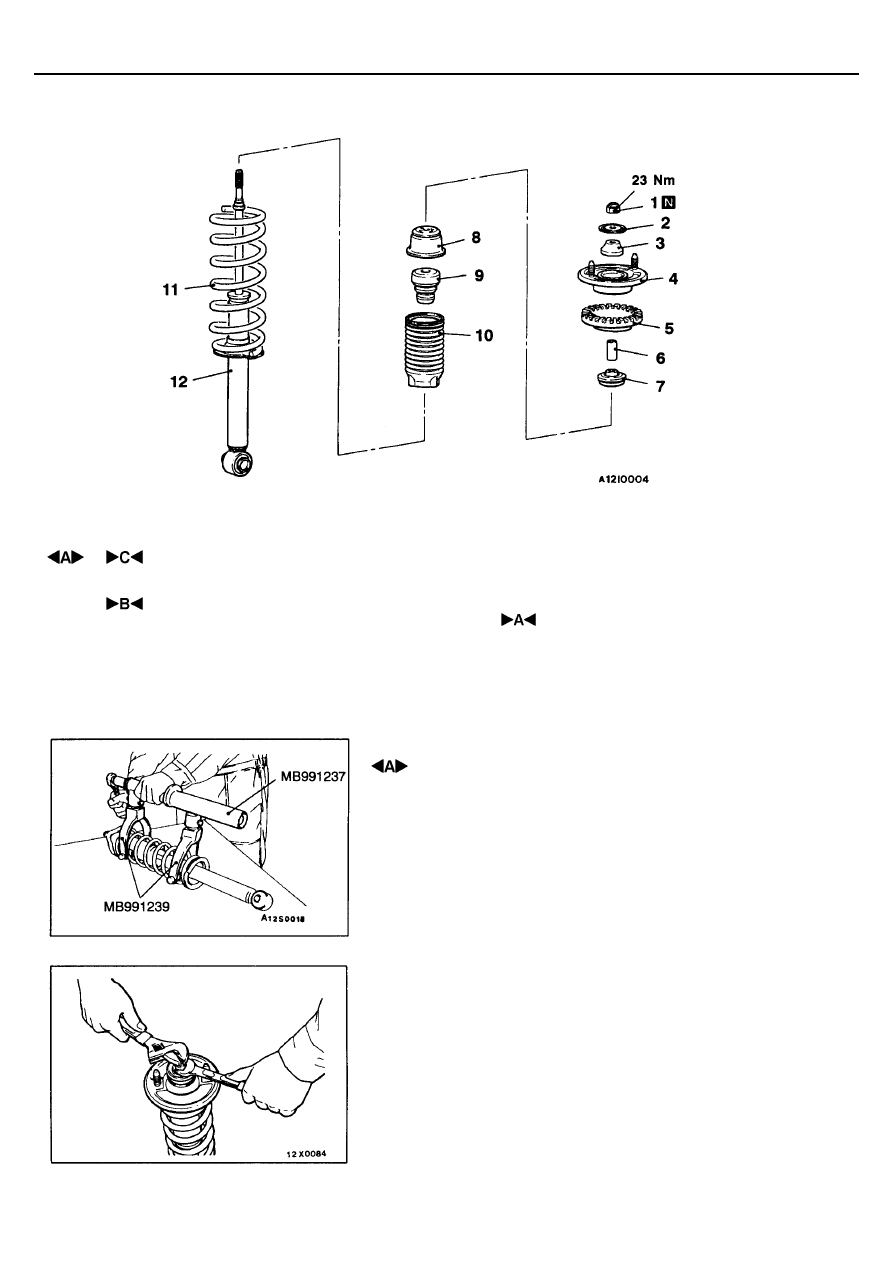

РАЗБОРКА И СБОРКА

Последовательность снятия
1. Самоконтрящаяся гайка
2. Шайба
3. Верхняя втулка А
4. Верхний кронштейн в сборе
5. Демпфирующая опора задней

стойки

6. Втулка

7. Верхняя втулка В
8. Крышка в сборе
9. Буфер
10. Защитный чехол
11. Пружина подвески
12. Амортизатор в сборе

РАЗБОРКА

 ОТВОРАЧИВАНИЕ САМОКОНТЯЩЕЙСЯ ГАЙКИ

Используйте специальные инструменты для сжатия пружины подвески.

Внимание:
1.

Установите приспособление для сжатия пружины
симметрично относительно концов пружины таким образом,
чтобы его рычаги были максимально раздвинуты.

2.

Не применяйте ударный гайковерт при затяжке болта
специального приспособления.

2.

Удерживая шток амортизатора, отверните самоконтрящуюся гайку.
Внимание:
Не используйте ударный гайковерт.

ЗАДНЯЯ ПОДВЕСКА -

Амортизатор в сборе

34-15

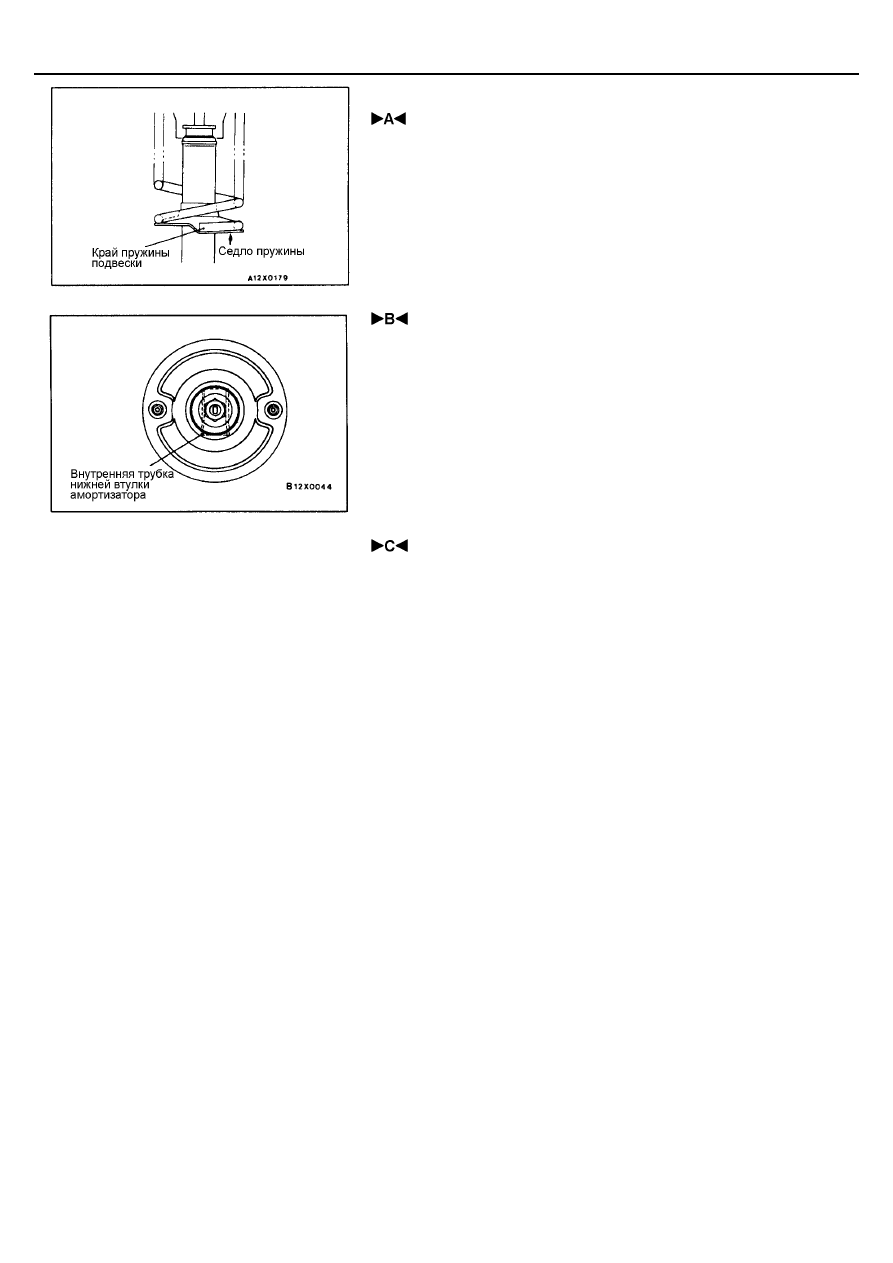

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

 УСТАНОВКА ПРУЖИНЫ

1.

Установите специальный инструмент тем же образом как при снятии,
и сожмите пружину, чтобы установить ее на амортизатор.
Внимание:
Не используйте ударный гайковерт для затяжки болта
специального инструмента.

(2) Совместите верхнюю часть пружины со ступенчатой частью верхней

подушки пружины и соответственно нижнюю часть пружины со
ступенчатой частью седла пружины.

 УСТАНОВКА ВЕРХНЕГО КРОНШТЕЙНА

АМОРТИЗАТОРА В СБОРЕ

Установите верхний кронштейн в сборе, чтобы внутренняя трубка нижней
втулки амортизатора находилась в положении, показанном на рисунке.

УСТАНОВКА САМОКОНТРЯЩЕЙСЯ ГАЙКИ

(1) Временно затяните самоконтрящуюся гайку.
(2) Снимите специальные инструменты (МВ991237, МВ991239), и

затяните самоконтрящуюся гайку заданным моментом.
Внимание:
Не используйте ударный гайковерт.
