СИСТЕМА ОХЛАЖДЕНИЯ -

Термостат

14-14

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ НИЖНЕГО ШЛАНГА РАДИАТОРА

Перед отсоединением нижнего шланга радиатора нанесите установочные
метки на шланге и хомуте, после чего отсоедините шланг.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ТЕРМОСТАТА

Установите термостат таким образом, чтобы воздушный клапан был
направлен строго наверх.

Внимание
Необходимо убедиться в полном отсутствии масла на
уплотнительном кольце термостата. Кроме того, будьте осторожны,
чтобы не перегнуть и не поцарапать уплотнительное кольцо. В
случае повреждения резинового кольца термостат подлежит замене.

 СОЕДИНЕНИЕ НИЖНЕГО ШЛАНГА РАДИАТОРА

1.

Одевайте каждый шланг на штуцер патрубка (в том числе впускного)
системы охлаждения до упора.

2.

Перед подсоединением нижнего шланга радиатора к необходимо
совместить нанесенные при разборке метки на шланге и хомуте.

ПРОВЕРКА

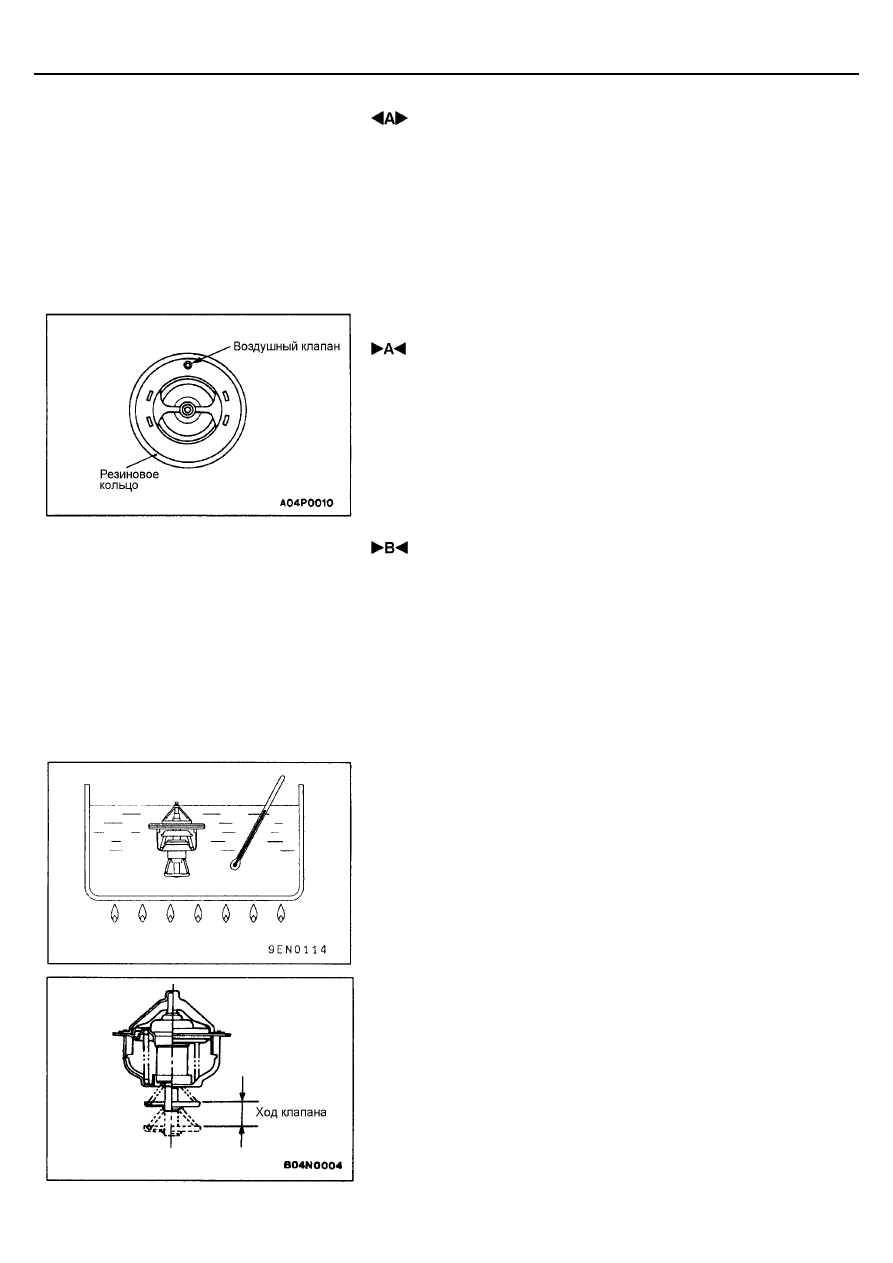

ПРОВЕРКА ТЕРМОСТАТА

1.

Погрузите термостат в сосуд с водой, и нагревайте воду и
одновременно помешивайте ее. Измерьте температуру начала
открытия клапана.
Номинальное значение:
Температура начала открытия клапана 82

±±±±

1,5

°°°°

С

2.

Измерьте величину хода клапана при температуре воды,
соответствующей полному его открытию.
Номинальные величины:

Температура полного открытия клапана термостата: 95 град.
С
Величина полного хода клапана: 8,5 мм или больше

ПРИМЕЧАНИЕ
Измерьте расстояние от нижней плоскости клапана до корпуса
термостата, когда последний полностью закрыт, а затем полностью
открыт, после чего вычислите ход клапана.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СИСТЕМА ОХЛАЖДЕНИЯ -

Насос охлаждающей жидкости <4G6>

14-15

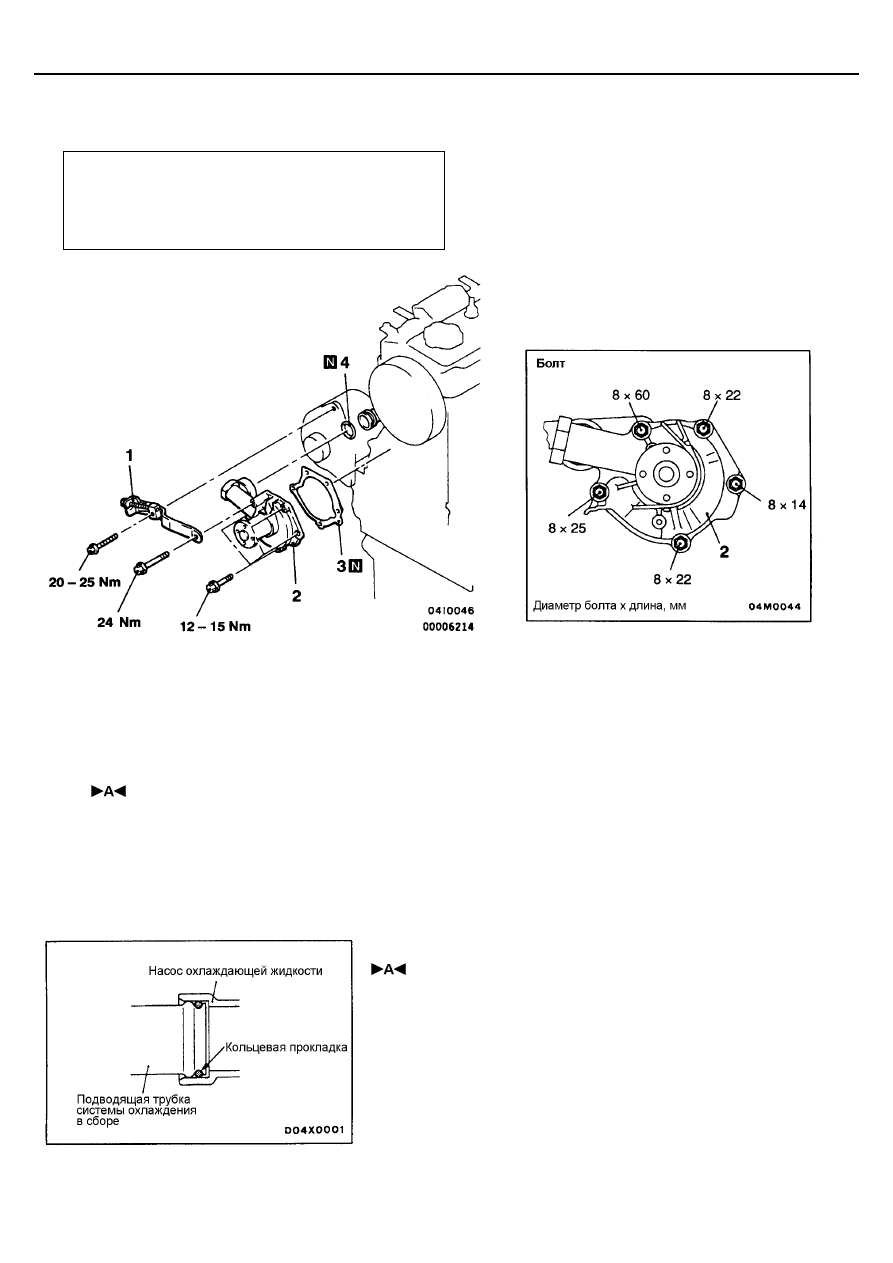

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ <4G6>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции



Слив и заливка охлаждающей жидкости двигателя

(См. стр. 14 – 10)



Снятие и установка шкива натяжителя ремня

привода ГРМ (Смотрите Главу 11)

Последовательность снятия
1. Скоба генератора
2. Насос охлаждающей жидкости
3. Прокладка насоса охлаждающей

жидкости

4. Кольцевая прокладка

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА КОЛЬЦЕВОЙ ПРОКЛАДКИ

Наденьте кольцевую прокладку на трубку и нанесите на ее внешнюю
поверхность по периметру немного охлаждающей жидкости или воды.
Внимание
Не допускается попадание на поверхность кольцевой прокладки
моторного масла или консистентной смазки.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СИСТЕМА ОХЛАЖДЕНИЯ -

Насос охлаждающей жидкости <6A1>

14-17

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ СНЯТИИ

 СНЯТИЕ НАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО

УПРАВЛЕНИЯ В СБОРЕ

Снимите насос гидроусилителя рулевого управления в сборе вместе с
подсоединенными шлангами.
ПРИМЕЧАНИЕ
Закрепите снятый насос гидроусилителя рулевого управления в сборе
веревкой, шнуром и т.п. в таком месте, чтобы он не служил помехой при
снятии кронштейна насоса гидроусилителя рулевого управления в сборе.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА НАСОСА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Равномерно нанесите слой герметика на привалочную плоскость насоса,
так, чтобы не было излишнего кол-ва герметика, а также его пропусков.

Рекомендуемый герметик:

Mitsubishi Genuine Part № MD 970389 или аналог

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СИСТЕМА ОХЛАЖДЕНИЯ -

Шланги и труба системы охлаждения

14-19

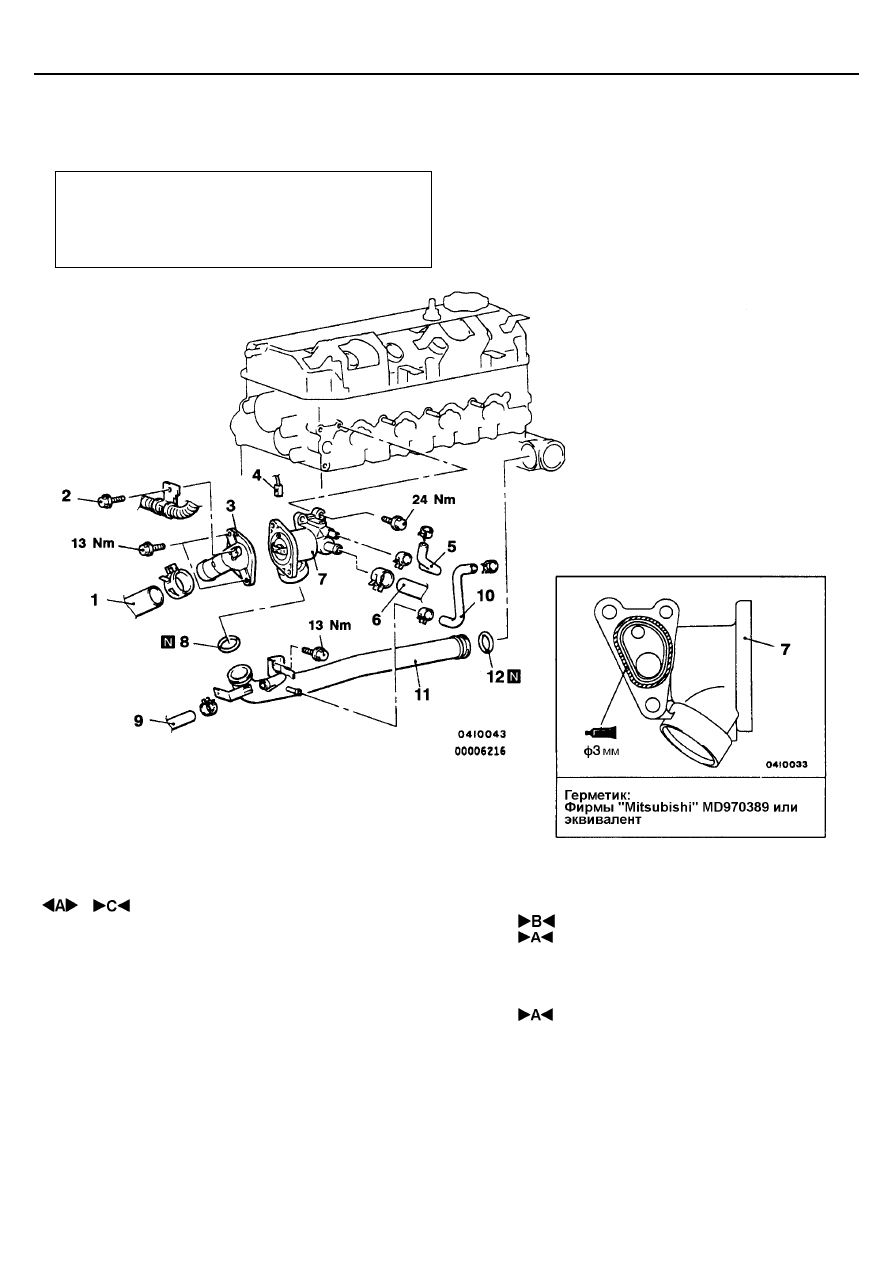

ШЛАНГИ И ТРУБА СИСТЕМЫ ОХЛАЖДЕНИЯ

СНЯТИЕ И УСТАНОВКА

<4G6>

Предварительные и заключительные операции



Слив и заливка охлаждающей жидкости двигателя

(См. стр. 14 – 10)



Снятие и установка воздушного фильтра и

впускного шланга в сборе.

Последовательность снятия
1. Соединение нижнего шланга радиатора
2. Болт крепления скобы жгута проводов
системы управления
3. Впускной патрубок термостата
4. Разъем датчика температуры

охлаждающей жидкости двигателя

5. Шланг системы охлаждения

6. Соединение шланга отопителя
7. Корпус термостата в сборе
8. Кольцевая прокладка
9. Соединение шланга отопителя
10. Шланг системы охлаждения
11. Подводящая труба системы

охлаждения в сборе

12. Кольцевая прокладка

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СИСТЕМА ОХЛАЖДЕНИЯ -

Шланги и труба системы охлаждения

14-23

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ВЕРХНЕГО И НИЖНЕГО ШЛАНГОВ

РАДИАТОРА

Перед отсоединением верхнего / нижнего шлангов радиатора нанесите
установочные метки на шланге и стяжном хомуте.

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ УСТАНОВКЕ

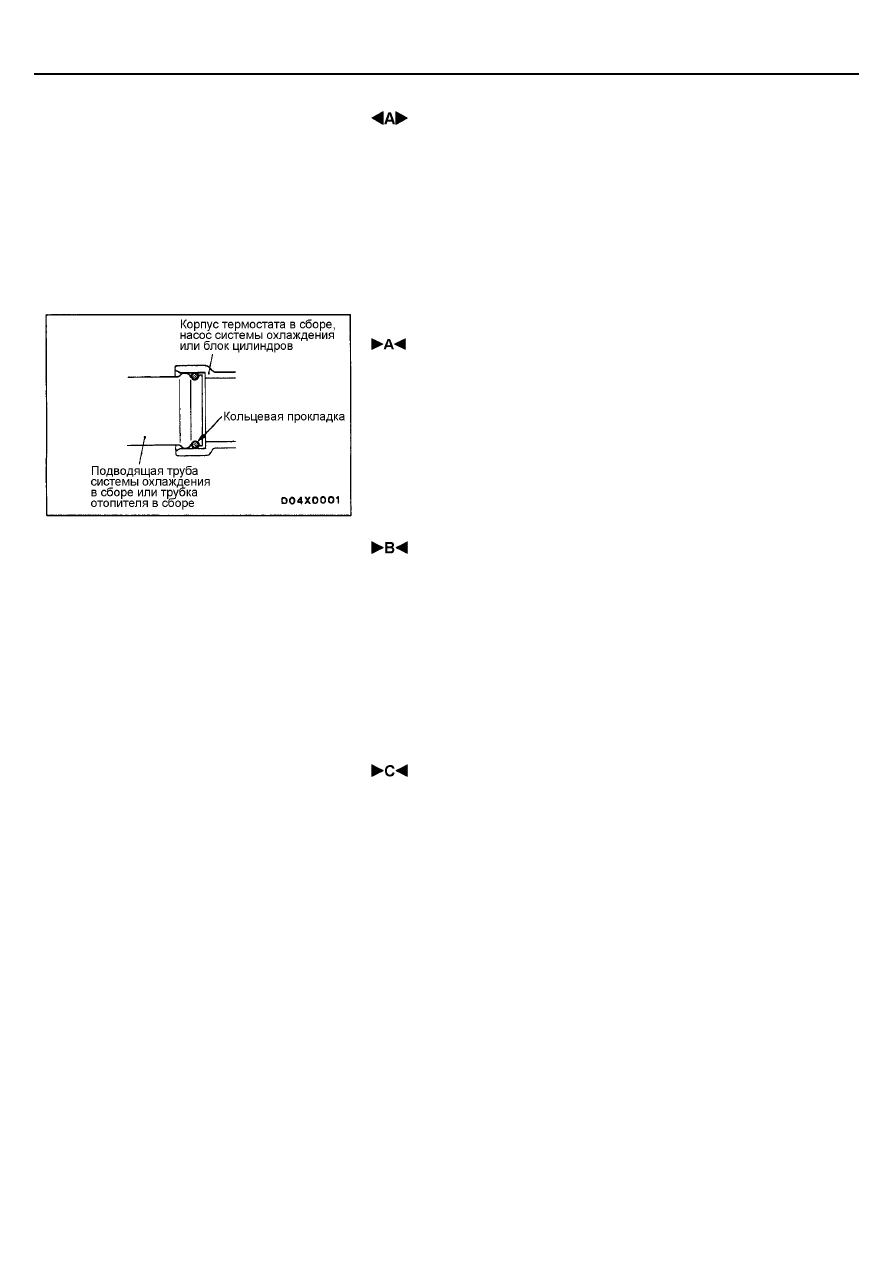

 УСТАНОВКА КОЛЬЦЕВОЙ ПРОКЛАДКИ

Вставьте кольцевую прокладку в подводящую трубу системы охлаждения
или трубку отопителя и нанесите на ее наружную поверхность немного
охлаждающей жидкости или воды.
Внимание
Не допускайте попадание моторного масла, а также консистентной
смазки на поверхность кольцевой прокладки.

 УСТАНОВКА КОРПУСА ТЕРМОСТАТА В СБОРЕ /

ВЫПУСКНОГО ПАТРУБКА СИСТЕМЫ ОХЛАЖДЕНИЯ

Равномерно выдавливая герметик из тюбика, нанесите его так, чтобы не был
излишнего кол-ва герметика, а также его пропусков

.

Рекомендуемый герметик:

Mitsubishi Genuine Parts No MD 970389 или аналог

 СОЕДИНЕНИЕ ВЕРХНЕГО / НИЖНЕГО ШЛАНГОВ

РАДИАТОРА

1. Наденьте шланг до упора на выпускной / впускной патрубок системы

охлаждения

2. Совместите установочные (нанесенные при разборке) метки на шланге и

стяжном хомуте, и затем надежно затяните хомут шланга радиатора .

ПРОВЕРКА

ПРОВЕРКА ШЛАНГОВ И ТРУБЫ СИСТЕМЫ ОХЛАЖДЕНИЯ

Проверьте шланги и трубы системы охлаждения на предмет отсутствия
трещин, повреждений или засорения. При обнаружении неисправностей
шланги и трубы системы охлаждения необходимо заменить.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СИСТЕМА ОХЛАЖДЕНИЯ -

Радиатор

14-24

РАДИАТОР СИСТЕМЫ ОХЛАЖДЕНИЯ

СНЯТИЕ И УСТАНОВКА

Предварительные операции



Слив охлаждающей жидкости двигателя (См. стр. 14

– 10)



Снятие воздушного фильтра и впускного патрубка в

сборе.

Заключительные операции



Заливка  охлаждающей жидкости двигателя

(См. стр. 14 – 10)



Заливка и проверка масла для АКПП в АКПП (См.

Главу 23)



Установка воздушного фильтра и впускного патрубка в

сборе.

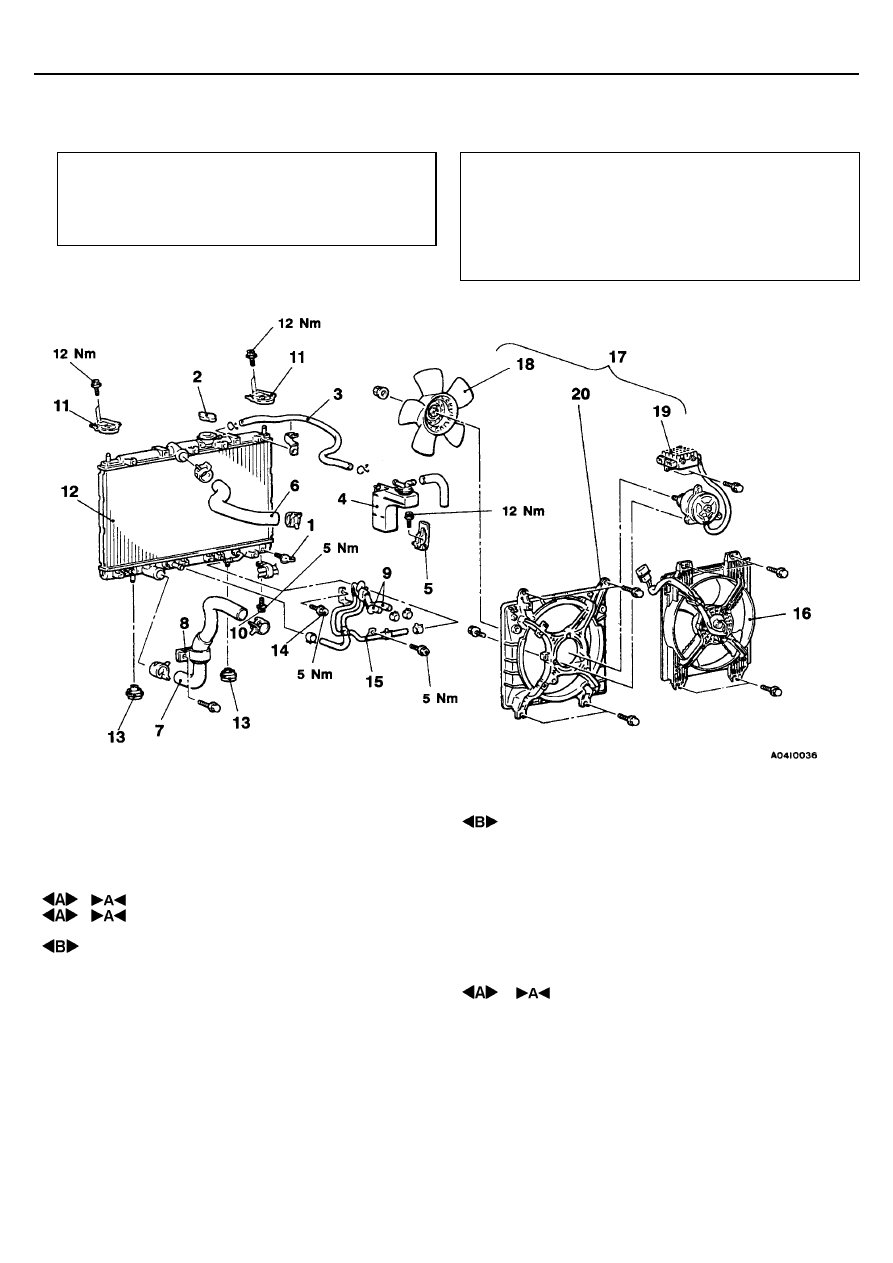

Последовательность снятия радиатора
1. Сливная пробка
2. Крышка радиатора
3. Шланг расширительного бачка
4. Расширительный бачок
5. Кронштейн расширительного бачка
6. Верхний шланг радиатора
7. Нижний шланг радиатора
8. Скоба <6А1 – АКПП>
9. Соединение шланга маслоохладителя

<АКПП>

10. Болт крепления шланга

маслоохладителя двигателя <4D6>

11. Верхняя проставка
12. Радиатор в сборе
13. Нижняя проставка
14. Болт <АКПП>

15. Шланг и трубка маслоохладителя в

сборе <АКПП>

16. Электродвигатель вентилятора

конденсора в сборе
<Автомобили с кондиционером>

17. Электродвигатель вентилятора

радиатора в сборе

Последовательность снятия

контроллера и электродвигателя
вентилятора радиатора в сборе

6. Верхний шланг радиатора
8. Скоба <6А1 – АКПП>
14. Болт <АКПП>
17. Электродвигатель вентилятора

радиатора в сборе

18. Вентилятор
19. Контроллер и электродвигатель

вентилятора радиатора в сборе

20. Диффузор вентилятора радиатора

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СИСТЕМА ОХЛАЖДЕНИЯ -

Радиатор

14-25

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ СНЯТИИ

 ОТСОЕДИНЕНИЕ ВЕРХНЕГО / НИЖНЕГО ШЛАНГОВ

РАДИАТОРА

Перед отсоединением верхнего / нижнего шлангов радиатора нанесите
установочные метки на шланге и стяжном хомуте, и затем отсоедините
шланг.

 СНЯТИЕ ШЛАНГА И ТРУБКИ МАСЛООХЛАДИТЕЛЯ

<АКПП> В СБОРЕ

После отсоединения шлангов от радиатора и коробки передач закройте
пробками все трубки и шланги, чтобы не допустить попадания в них пыли
или посторонних частиц.

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ УСТАНОВКЕ

 СОЕДИНЕНИЕ ВЕРХНЕГО / НИЖНЕГО ШЛАНГОВ

РАДИАТОРА

1. Наденьте шланг до упора на выпускной / впускной патрубок системы

охлаждения

2. Совместите установочные метки на шланге и стяжном хомуте, и затем

надежно  затяните хомут шланга радиатора.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

СИСТЕМА ТОПЛИВОПОДАЧИ

-

Общая информация/ Специальные
инструменты

13F-2

ОБЩАЯ ИНФОРМАЦИЯ



В целях повышения пассивной безопасности и

увеличения объема багажного отделения изготовленный
из стали топливный бак установлен под полом задних
сидений автомобиля.



В топливном баке установлен блок клапанов, в который

входят клапан отсечки топливоподачи для
предотвращения вытекания топлива из бака в случае
аварии (переворота автомобиля) и двухходовой клапан
регулировки давления внутри бака.



Для удобства эксплуатации и обслуживания между

топливным насосом в сборе и топливным фильтром
в сборе на автомобилях с бензиновыми
двигателями применяется пластиковый топливный
шланг высокого давления с быстросъемными
соединениями.

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Наименование

Назначение

-------------------------------------------------------------------------------------------------------------------------------------------------------------
