Brilliance M2 Junjie. Руководство по ремонту - часть 14

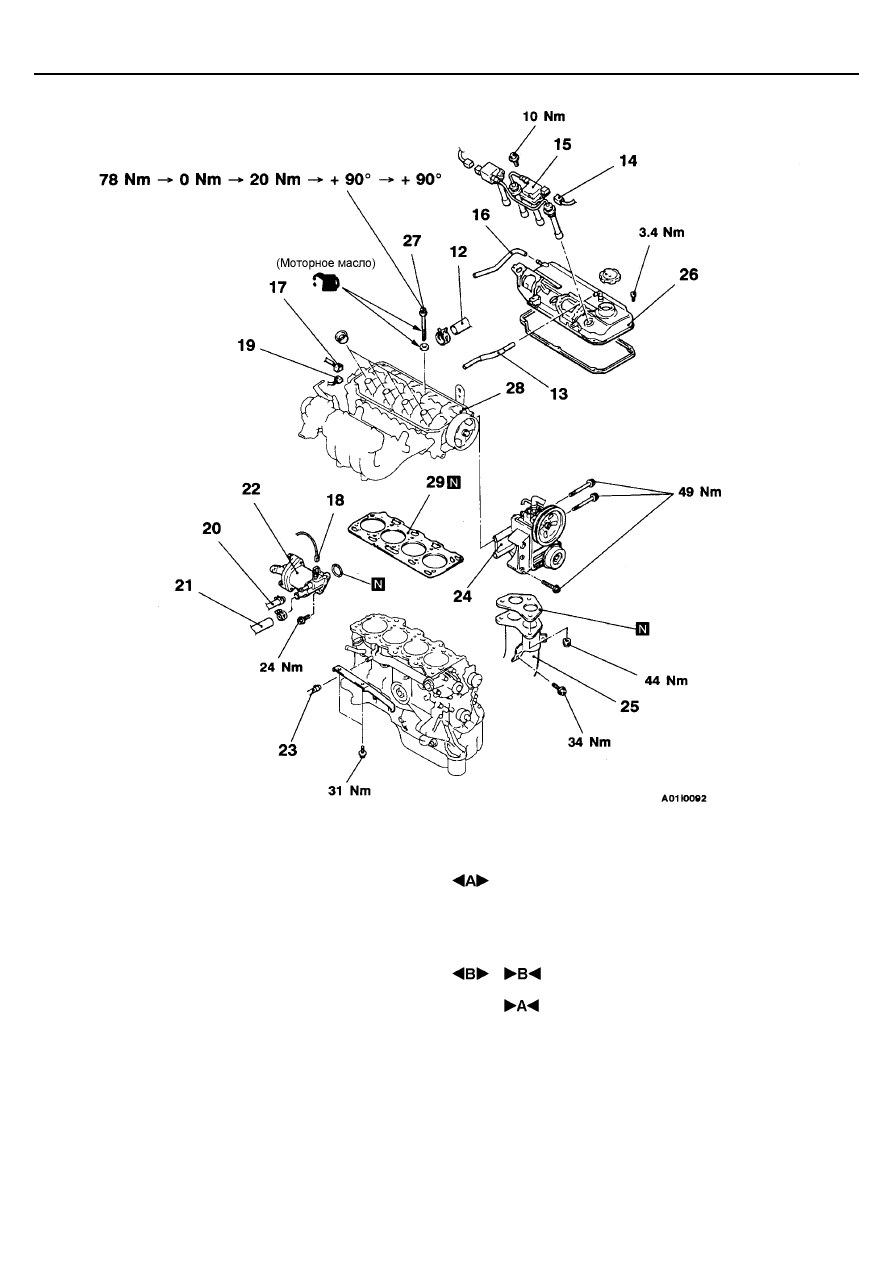

ДВИГАТЕЛЬ <4G6 > -

Прокладка головки цилиндров

11A-23

<Холодный двигатель>

12. Соединение верхнего шланга радиатора
13. Шланг системы принудительной вентиляции

картера (РСV)

14. Разъем катушки зажигания
15. Катушка зажигания в сборе
16. Шланг сапуна
17. Разъем датчика температуры охлаждающей

жидкости

18. Разъем датчика температуры охлаждающей

жидкости

19. Датчик положения распределительного вала
20. Соединение шланга системы охлаждения

21. Соединение шланга отопителя
22. Корпус термостата в сборе
23. Соединение шланга системы охлаждения
24. Насос гидроусилителя рулевого

управления с кронштейном в сборе

25. Соединение приемной трубы системы

выпуска ОГ

26. Крышка головки цилиндров

Ÿ    Ремень привода ГРМ (см. стр.11А-26)

27. Болт головки цилиндров
28. Головка цилиндров в сборе
29. Прокладка головки цилиндров

ДВИГАТЕЛЬ <4G6 > -

Прокладка головки цилиндров

11A-24

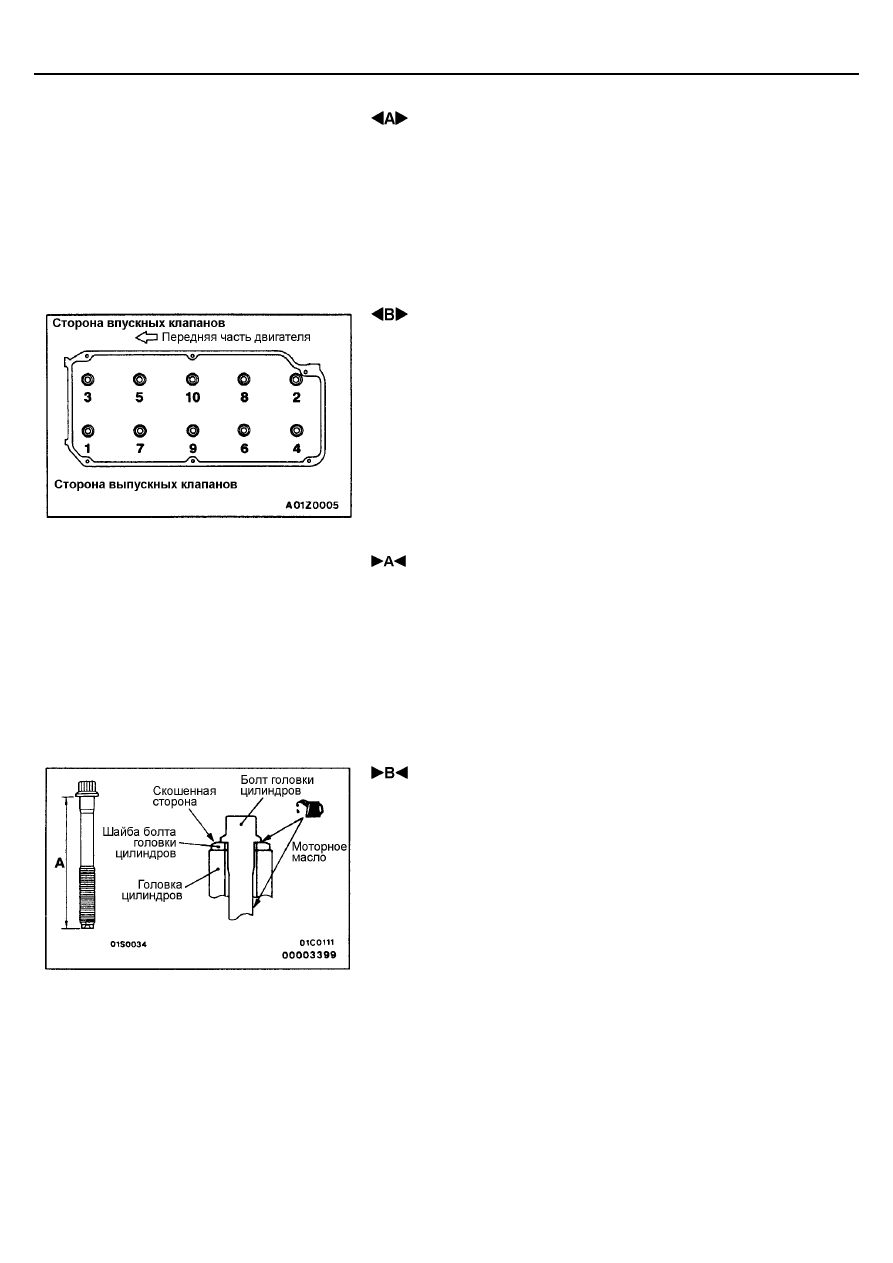

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ НАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО

УПРАВЛЕНИЯ В СБОРЕ С КРОНШТЕЙНОМ

Снимите насос гидроусилителя рулевого управления в сборе с
кронштейном вместе с подсоединенными к нему шлангами.
ПРИМЕЧАНИЕ.
Снятый насос гидроусилителя рулевого управления в сборе с
кронштейном и шлангами привяжите проволокой и разместите в таком
месте, где он не будет помехой при снятии и установке головки цилиндров
в сборе.

 ОТВОРАЧИВАНИЕ БОЛТОВ ГОЛОВКИ ЦИЛИНДРОВ

Отворачивайте болты в 2 или 3 этапа в последовательности, указанной на
рисунке, а затем снимите головку цилиндров в сборе.
Внимание
При отворачивании болтов крепления головки цилиндров будьте
осторожны, чтобы не повредить или деформировать направляющие
трубки свечей зажигания, так как они не поставляются отдельно.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

УСТАНОВКА ПРОКЛАДКИ ГОЛОВКИ ЦИЛИНДРОВ

1.

Обезжирьте прилегающие поверхности прокладки.

2.

При установке проверьте совпадение всех отверстий на прокладке и
головке цилиндров.

 УСТАНОВКА БОЛТОВ КРЕПЛЕНИЯ ГОЛОВКИ

ЦИЛИНДРОВ

1.

Перед установкой болтов проверьте длину стержня болта (до
головки), которая должна быть в указанных пределах. При
превышении предельно допустимого значения болт подлежит замене.
Предельно допустимое значение (А): 99,4 мм

2.

Шайбу болта следует устанавливать таким образом, чтобы
поверхность шайбы с фаской находилась сверху.

3.

Перед установкой необходимо смазать небольшим количеством
моторного масла верхнюю поверхность шайбы и резьбу болта.

ДВИГАТЕЛЬ <4G6 > -

Прокладка головки цилиндров

11A-25

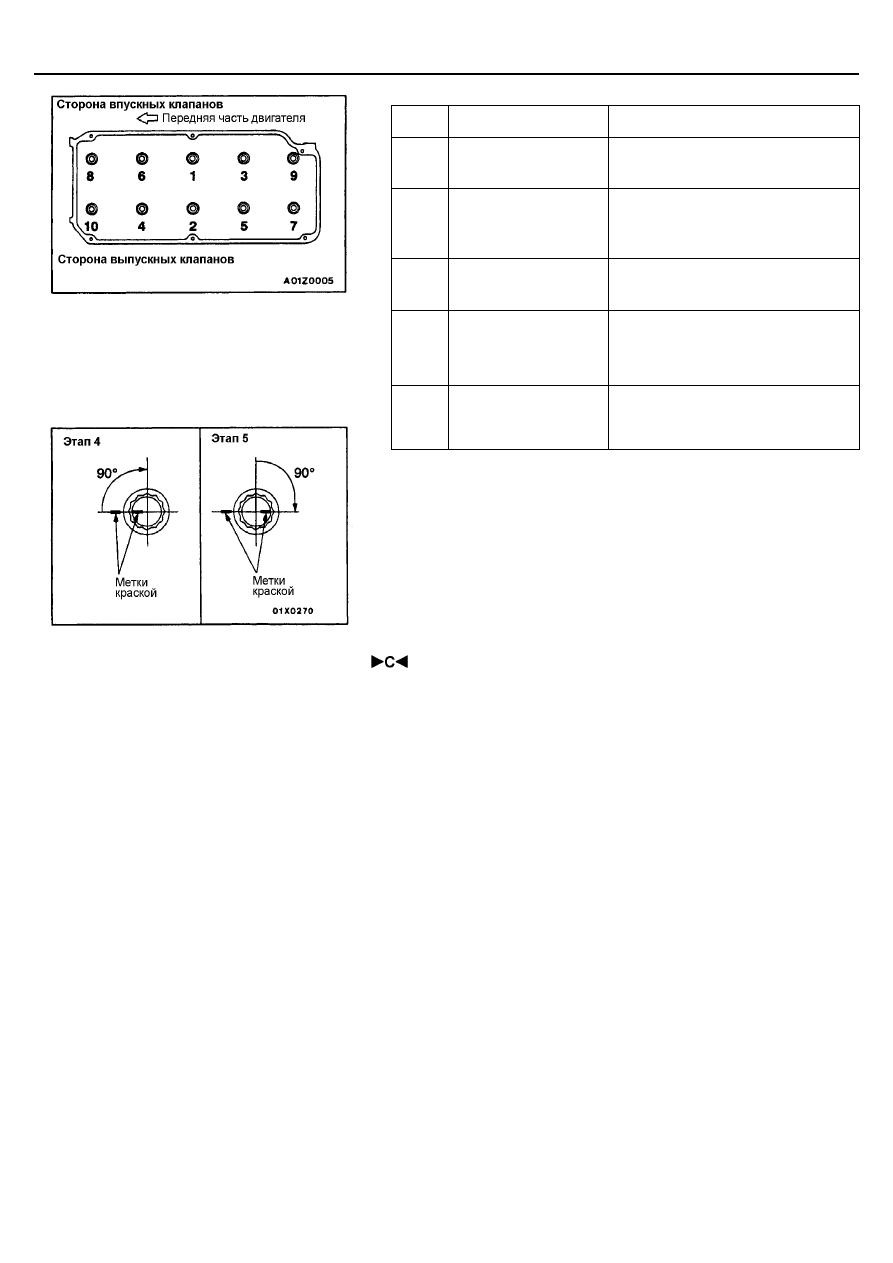

4.

Затяните болты согласно указанной ниже процедуре.

Этапы

Операция

Примечания

1

Затяните моментом
78 Н

⋅

м

Последовательность затяжки
показана на рисунке

2

Полностью ослабьте

Выполняйте в последовательности,
обратной показанной на рисунке.

3

Затяните моментом
20 Н

⋅

м

Последовательность затяжки
показана на рисунке

4

Заверните на 90

°

Нанесите краской метки на головках
болтов и головке цилиндров.
Последовательность затяжки
показана на рисунке.

5

Заверните на 90

°

Последовательность указана на
рисунке. Метки на болтах и головке
цилиндров должны находиться на
одной линии.

Внимание
(1) Всегда заворачивайте болт на угол строго равный 90

°°°°

. В

противном случае болт крепления головки цилиндров может
быть ослаблен (не будет обеспечена надежность газового
стыка)

(2) Если болт довернут на угол больший 90

°°°°

, необходимо

полностью его ослабить и повторить все операции, начиная
с пункта (1).

 УСТАНОВКА ТОПЛИВНОГО ШЛАНГА ВЫСОКОГО

ДАВЛЕНИЯ

1.

Смажьте кольцевую уплотнительную прокладку небольшим
количеством свежего моторного масла.
Внимание
Не допускается попадания масла внутрь топливного коллектора.

2.

Слегка поворачивая фланец топливного шланга вправо - влево
осторожно вставьте его в топливный коллектор, чтобы не допустить
повреждения прокладки. После установки проверьте, чтобы шланг
поворачивался в топливном коллекторе плавно.

3.

Если фланец шланга заедает при повороте, причиной может служить
повреждение кольцевой уплотнительной прокладки. Отсоедините
фланец (в сборе со шлангом) от топливного коллектора и проверьте
прокладку на отсутствие повреждений, затем вставьте его обратно и
проверьте плавность поворачивания.

ДВИГАТЕЛЬ <4G6 > -

Ремень привода ГРМ

11A-26

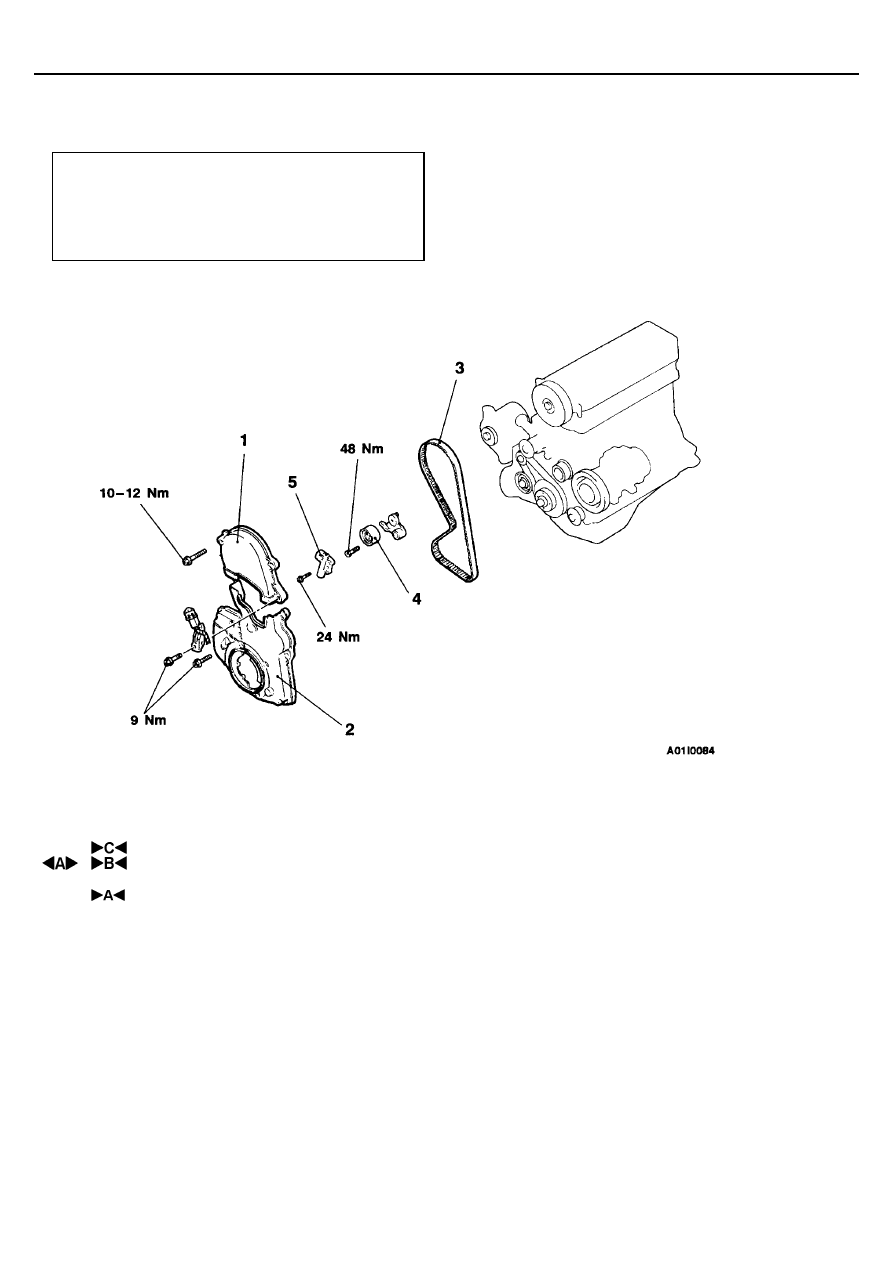

РЕМЕНЬ ПРИВОДА ГРМ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Снятие и установка шкива коленчатого вала
(см. стр. 11A - 15)

•



Снятие и установка кронштейна опоры двигателя
(см. ГЛАВУ 32 – Крепление силового агрегата)

Последовательность снятия
1. Верхняя крышка ремня привода ГРМ
2. Нижняя крышка ремня привода ГРМ

Ÿ  Регулировка натяжения ремня

3. Ремень привода ГРМ
4. Шкив натяжителя
5. Автоматический натяжитель

ДВИГАТЕЛЬ <4G6 > -

Ремень привода ГРМ

11A-27

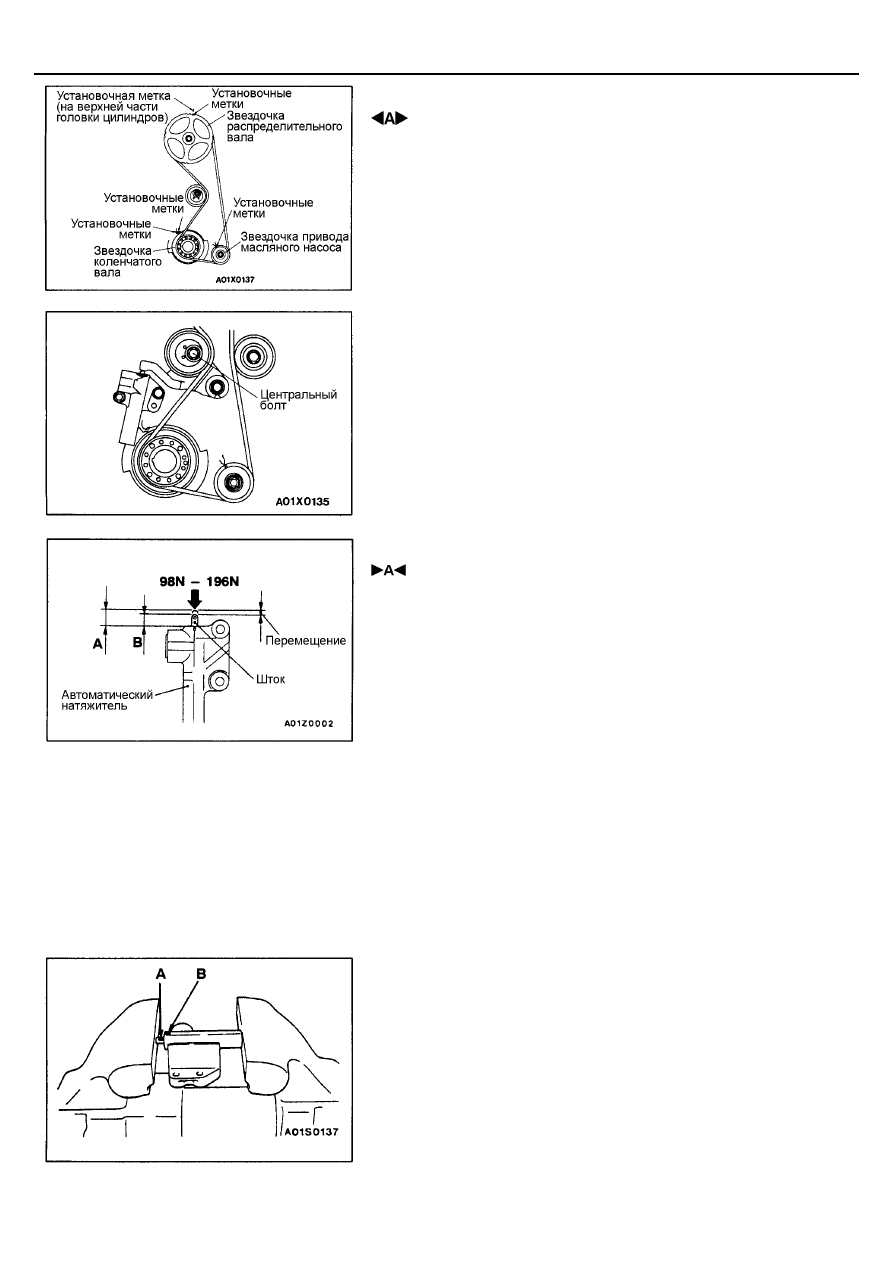

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ РЕМНЯ ПРИВОДА ГРМ.

1.

Поверните коленчатый вал по часовой стрелке (правое вращение),
чтобы совместить каждую установочную метку и установить поршень
цилиндра №1 в ВМТ такта сжатия.
Внимание
Проворачивайте коленчатый вал всегда только по часовой
стрелке.

2.

Ослабьте регулировочный болт шкива натяжителя ремня привода
ГРМ.

3.

Переместите шкив натяжителя в сторону насоса охлаждающей
жидкости и затем снимите ремень привода ГРМ.

Внимание

В случае повторного использования ремня привода ГРМ
необходимо нанести мелом на обратной (не рабочей)
поверхности ремня стрелку, указывающую направление
вращения (правое).

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА АВТОМАТИЧЕСКОГО НАТЯЖИТЕЛЯ

1.

Приложите усилие 98 - 196 Н к автоматическому натяжителю ремня
привода ГРМ  нажатием на него при упоре в блок цилиндров и т.п. и
измерьте величину перемещения штока.
Номинальное значение: в пределах 1 мм

А: Длина в не нажатом (свободном) состоянии
В:  Длина в нажатом состоянии
А - В: Перемещение

2.

Если результат измерения оказывается за пределом номинального
значения, замените автоматический натяжитель.

3.

Используйте пресс или тиски, чтобы осторожно сжать шток
автоматического натяжителя до совмещения отверстия А штока с
отверстием В в цилиндре натяжителя.
Внимание
Если скорость сжатия штока будет слишком большой, шток
может быть повреждён, таким образом будьте осторожны и
выполняйте эту операцию медленно.

ДВИГАТЕЛЬ <4G6 > -

Ремень привода ГРМ

11A-28

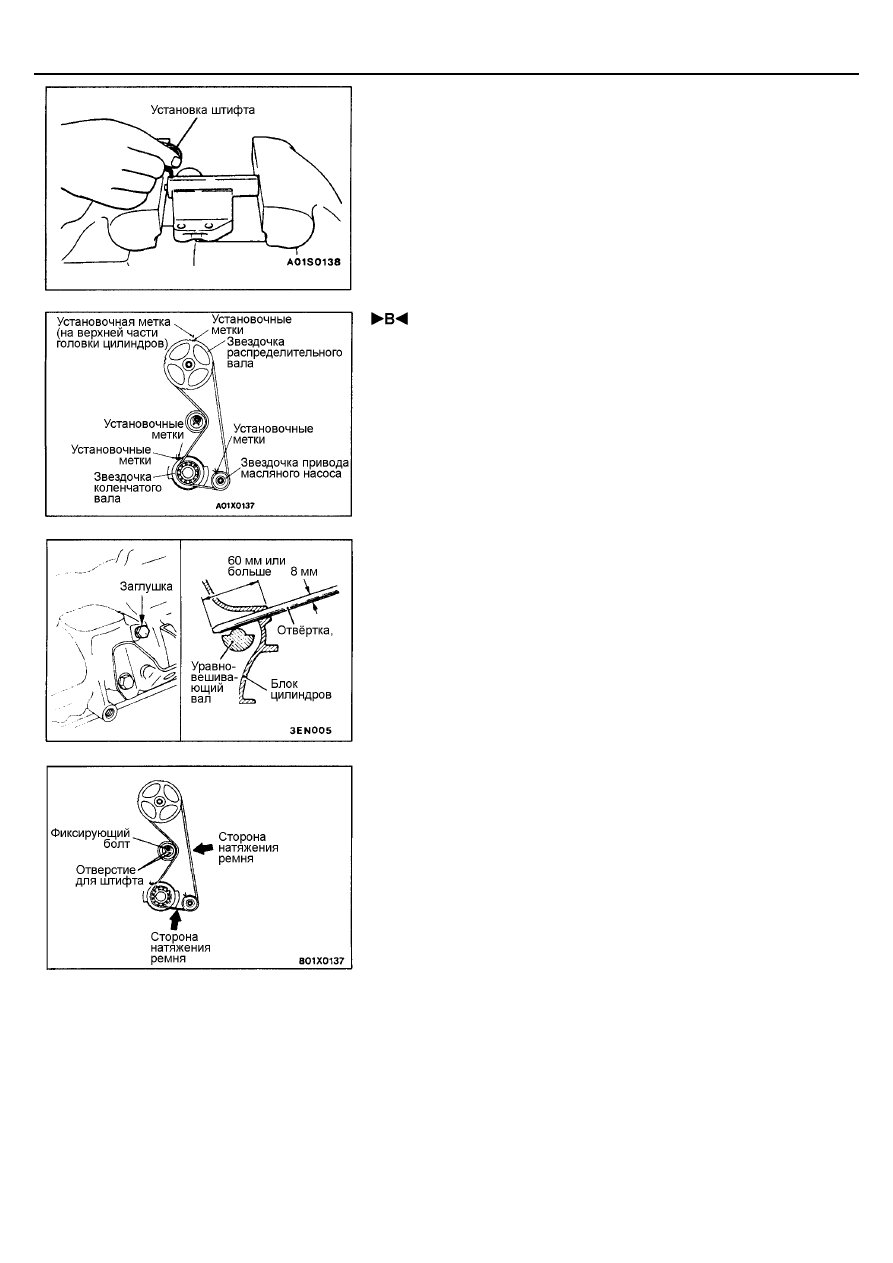

4.

Как только отверстия будут совмещены, вставьте в них установочный
штифт.
ПРИМЕЧАНИЕ
При замене автоматического натяжителя на новый, штифт будет
вставлен в него.

5.

Установите автоматический натяжитель на двигатель.

 УСТАНОВКА РЕМНЯ ПРИВОДА ГРМ

1.

Совместите установочные метки на звездочках распределительного
вала, коленчатого вала и звездочке масляного насоса.

2.

После совмещения установочной метки на звездочке масляного
насоса выверните заглушку в блоке цилиндров и вставьте в отверстие
отвёртку Philips с диаметром стержня 8 мм и проверьте, что она
переместилась внутрь на 60 мм или больше. Если отвёртка будет
перемещаться только на 20 - 25 мм до упора в уравновешивающий
вал, поверните Звездочку на один оборот, обеспечивая совмещение
установочной метки, и проверьте, что отвёртка вошла на 60 мм или
больше. Отвёртка не должна выниматься до тех пор, пока ремень
привода ГРМ не будет установлен.

3.

Установите ремень привода ГРМ на звездочки коленчатого вала, шкив
насоса охлаждающей жидкости и распределительного вала в этом
порядке так, чтобы не было прослабления в натяжении ремня.
Предупреждение
Если ремень привода ГРМ должен использоваться повторно,
установите его таким образом, чтобы метка в виде стрелки,
поставленная во время снятия ремня, соответствовала
направлению вращения по часовой стрелке.

4.

Установите шкив натяжителя так, чтобы отверстия для штифта были
обращены вверх, слегка прижмите натяжной ролик к ремню и затем
временно затяните фиксирующий болт.

5.

Отрегулируйте натяжение ремня привода ГРМ.

ДВИГАТЕЛЬ <4G6 > -

Ремень привода ГРМ

11A-29

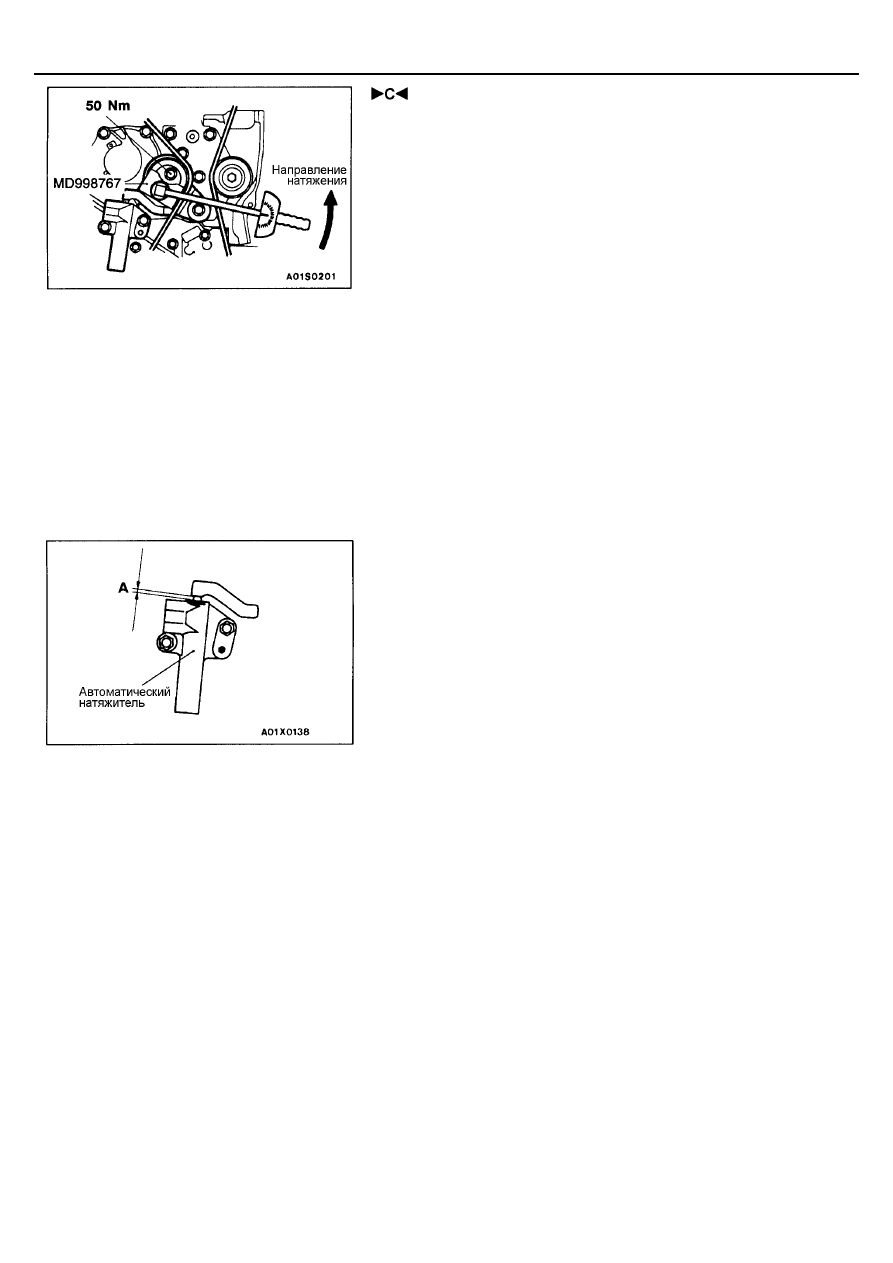

 РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ ПРИВОДА ГРМ

1.

После поворота коленчатого вала на 1/4 оборота против часовой
стрелки, поверните его в направлении по часовой стрелке до
совмещения установочных меток.

2.

Ослабьте фиксирующий болт шкива натяжителя и затем используйте
специальный инструмент и динамометрический ключ, чтобы затянуть
фиксирующий болт моментом по техническим условиям,
одновременно прилагая усилие натяжения к ремню.
Номинальное значение: 3,5 Н.м (момент натяжения ремня
привода ГРМ)
Внимание
При затягивании фиксирующего болта убедитесь, что шкив
натяжителя не вращается вместе с болтом.

3.

Поверните коленчатый вал на два оборота по часовой стрелке до
совмещения установочных меток. После паузы в 15 минут измерьте
величину выступания автоматического натяжителя.
Номинальное значение (А):  3,8 - 4,5 мм

4.

Если величина выступания не соответствует номинальному значению,
повторите операции по пунктам 1 - 3.

5.

Снова убедитесь, что установочные метки каждой звездочки
совмещены.

ДВИГАТЕЛЬ <4G6 > -

Ремень привода ГРМ B

11A-30

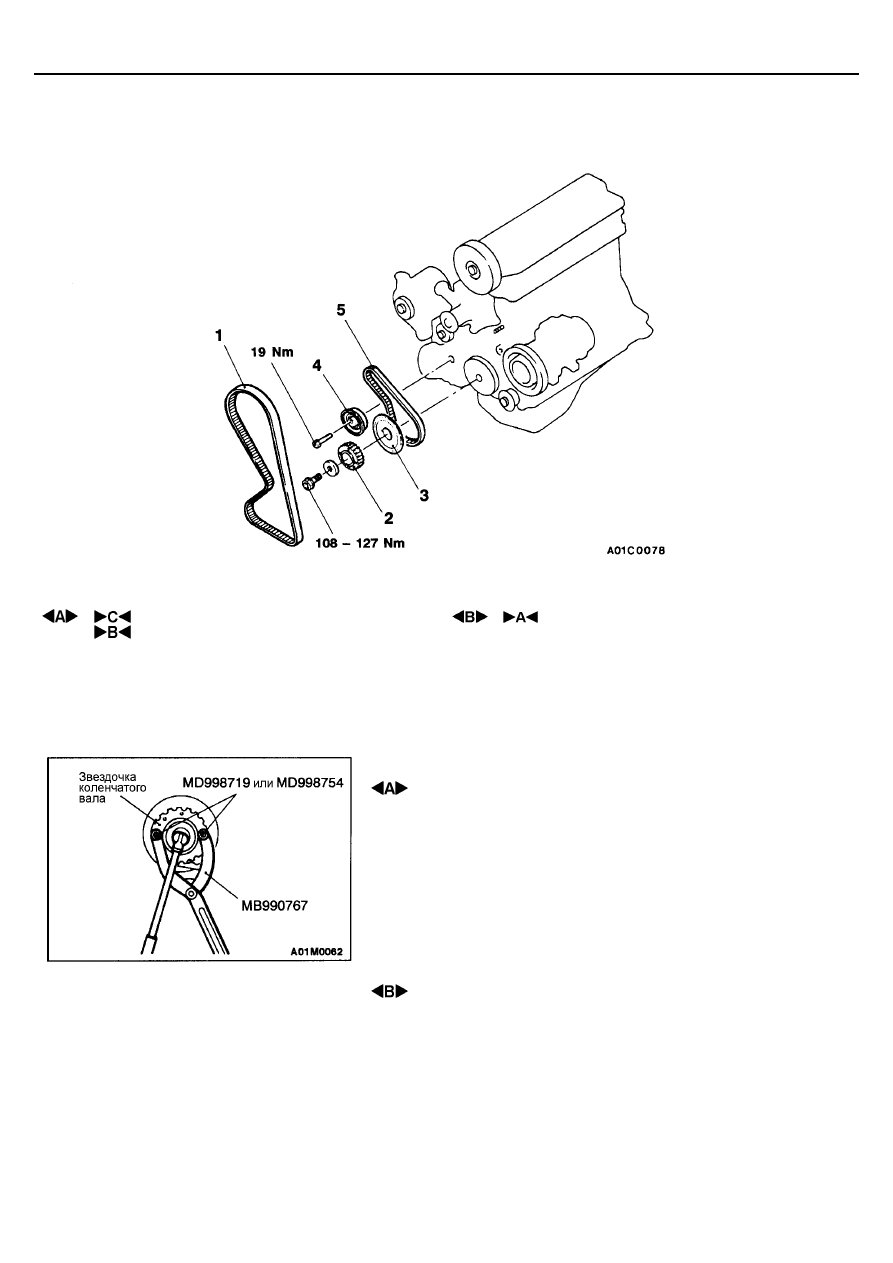

РЕМЕНЬ ПРИВОДА ГРМ В

СНЯТИЕ И УСТАНОВКА

Порядок снятия
1. Ремень привода ГРМ (см. стр. 11А-26),
2. Звездочка коленчатого вала
3. Фланец

4. Натяжитель ремня  привода ГРМ В
5. Ремень привода ГРМ В (балансирного

механизма)

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЗВЕЗДОЧКИ КОЛЕНЧАТОГО ВАЛА

 СНЯТИЕ РЕМНЯ ПРИВОДА ГРМ В БАЛАНСИРНОГО

МЕХАНИЗМА

Внимание
В случае повторного использования ремня привода ГРМ необходимо
нанести мелом на обратной (не рабочей) поверхности ремня стрелку,
указывающую направление вращения (правое).
