Buick LaCrosse (2009 year). Manual - part 24

Mini-Fuses

Usage

1

Driver Side High-Beam

2

Passenger Side High-Beam

3

Driver Side Low-Beam

4

Passenger Side Low-Beam

5

Windshield Wiper

Mini-Fuses

Usage

6

Washer/Regulated Voltage Control

7

Fog Lamps

8

Transmission Control Module

9

Supplemental Inflatable Restraint

10

Auxiliary Power

11

Horn

12

Emission

13

Air Conditioner Clutch

14

Oxygen Sensor

15

Powertrain Control Module

16

Powertrain Control Module,
Electronic Throttle Control

17

Electronic Throttle Control

18

Display

19

Antilock Brake Solenoid

20

Fuel Injector

21

Transmission Solenoid

22

Fuel Pump

23

Antilock Brake System

24

Ignition

3.8L V6 Engines

5-102

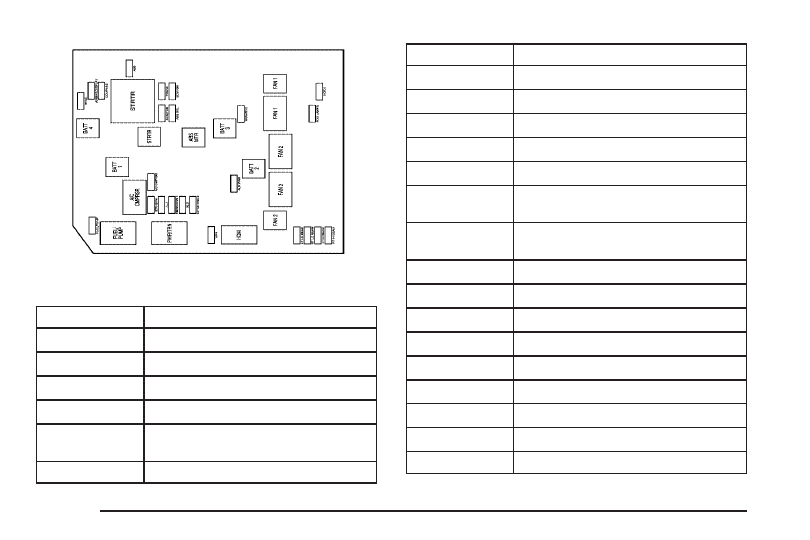

J-Style Fuses

Usage

25

Air Pump

26

Battery Main 1

27

Battery Main 2

28

Battery Main 3

29

Fan 1

30

Battery Main 4

31

Antilock Brake System Motor

32

Fan 2

33

Starter

Micro-Relays

Usage

34

Headlamp High-Beam

35

Headlamp Driver Module

36

Fog Lamp

37

Ignition 1

38

Air Conditioning Compressor

Micro-Relays

Usage

39

Horn

40

Powertrain

41

Fuel Pump

Mini-Relays

Usage

42

Fan 1

43

Fan 3

44

Windshield Wiper High

45

Windshield Wiper

46

Fan 2

48

Crank

Fuse Puller

Usage

55

Fuse Puller

Diodes

Usage

§

Air Conditioner Compressor Clutch
Diode

5-103

Fuses

Usage

A/C CMPRSR

Air Conditioning Compressor

ABS

Antilock Brake System (ABS)

ABS MTR

ABS Motor

ABS SOL

ABS Solenoid

AIRBAG/

DISPLAY

Airbag, Display

AUX PWR

Auxiliary Power

Fuses

Usage

BATT 1

Battery 1

BATT 2

Battery 2

BATT 3

Battery 3

BATT 4

Battery 4

COMPASS

Compass

ECM IGN

Engine Control Module (ECM),
Ignition

ECM/TCM

ECM, Transmission Control
Module (TCM)

EMISSIONS1

Emissions 1

EMISSIONS 2

Emissions 2

ETC/ECM

Electronic Throttle Control, ECM

FAN 1

Cooling Fan 1

FAN 2

Cooling Fan 2

FOGLAMPS

Fog Lamps

FUEL/PUMP

Fuel Pump

HORN

Horn

HVAC

Climate Control System

5.3L V8 Engine

5-104

Fuses

Usage

INJ 1

Injectors 1

INJ 2

Injectors 2

LT HI BEAM

Driver Side High-Beam Headlamps

LT LO BEAM

Driver Side Low-Beam Headlamp

RT HI BEAM

Passenger Side High-Beam
Headlamp

RT LO BEAM

Passenger Side Low-Beam
Headlamp

STRTR

Starter

TRANS

Transmission

WPR

Windshield Wipers

WSW/RVC1

Windshield Washers, Regulated
Voltage Control

Relays

Usage

A/C CMPRSR

Air Conditioning Compressor

FAN 1

Cooling Fan 1

FAN 2

Cooling Fan 2

FAN 3

Cooling Fan 3

FUEL/PUMP

Fuel Pump

HDM

Headlamp Driver Module

PWR/TRN

Powertrain

STRTR

Starter

5-105

Capacities and Specifications

The following approximate capacities are given in English and metric conversions.

Capacities and Specifications

Application

Capacities

English

Metric

Air Conditioning Refrigerant R134a

For the air conditioning system refrigerant charge

amount, see the refrigerant caution label located

under the hood. See your dealer/retailer for more

information.

Cooling System Including Reservoir

3.8L V6 Engine

11.2 qt

10.6 L

5.3L V8 Engine

13.3 qt

12.6 L

Engine Oil with Filter

3.8L V6 Engine

4.5 qt

4.3 L

5.3L V8 Engine

6.0 qt

5.7 L

Fuel Tank

3.8L V6 Engine (with NU6 emissions)

17.0 gal

64.4 L

3.8L V6 Engine (without NU6 emissions)

17.5 gal

66.2 L

5-106

Capacities and Specifications (cont’d)

Application

Capacities

English

Metric

5.3L V8 Engine

17.5 gal

66.2 L

Transmission Fluid (Drain and Refill)

7.4 qt

7.0 L

Wheel Nut Torque

100 lb ft

140

Y

All capacities are approximate. When adding, be sure to fill to the approximate level, as recommended in this
manual. See Scheduled Maintenance on page 6-4.

Engine Specifications

Engine

VIN Code

Transmission

Spark Plug Gap

3.8L V6 Engine

2

Automatic

0.060 in (1.52 mm)

5.3 V8 Engine with Active Fuel
Management™

C

Automatic

0.040 in (1.01 mm)

5-107

Maintenance Schedule ......................................6-2

Introduction ...................................................6-2
Maintenance Requirements ..............................6-2
Your Vehicle and the Environment ....................6-2
Using the Maintenance Schedule ......................6-3
Scheduled Maintenance ...................................6-4
Additional Required Services ............................6-6
Maintenance Footnotes ...................................6-7

Owner Checks and Services ............................6-8
At Each Fuel Fill ............................................6-8
At Least Once a Month ...................................6-9
At Least Once a Year .....................................6-9
Recommended Fluids and Lubricants ...............6-11
Maintenance Replacement Parts .....................6-13
Engine Drive Belt Routing ..............................6-14
Maintenance Record .....................................6-15
