11. Lower the vehicle by turning the jack handle

counterclockwise. Lower the jack completely.

12. Use the wheel

wrench to tighten
the wheel nuts
firmly in a crisscross
sequence as shown.

{

CAUTION:

Incorrect wheel nuts or improperly tightened
wheel nuts can cause the wheel to come loose
and even come off. This could lead to an
accident. Be sure to use the correct wheel
nuts. If you have to replace them, be sure to
get new GM original equipment wheel nuts.
Stop somewhere as soon as you can and have
the nuts tightened with a torque wrench to the
proper torque specification. See “Capacities
and Specifications” in the Index for wheel nut
torque specification.

Notice: Improperly tightened wheel nuts can lead
to brake pulsation and rotor damage. To avoid
expensive brake repairs, evenly tighten the wheel
nuts in the proper sequence and to the proper torque
specification. See “Capacities and Specifications”
in the index for the wheel nut torque specification.

5-89

Storing a Flat or Spare Tire and Tools

{

CAUTION:

Storing a jack, a tire, or other equipment in the
passenger compartment of the vehicle could
cause injury. In a sudden stop or collision,
loose equipment could strike someone.
Store all these in the proper place.

{

CAUTION:

The underbody-mounted spare tire needs to
be stored with the valve stem pointing up.
If the spare tire is stored with the valve stem
pointing downward, its secondary latch
won’t work properly and the spare tire could
loosen and suddenly fall from your vehicle.

CAUTION:

(Continued)

CAUTION:

(Continued)

If this happened when your vehicle was
being driven, the tire might contact a person
or another vehicle, causing injury and, of
course, damage to itself as well. Be sure the
underbody-mounted spare tire is stored with
its valve stem pointing up.

Notice: An aluminum wheel with a flat tire should
always be stored under the vehicle with the
hoist. However, storing it that way for an extended
period could damage the wheel. To avoid this,
always stow the wheel properly with the valve stem
pointing up and have the wheel repaired as soon
as possible.

5-90

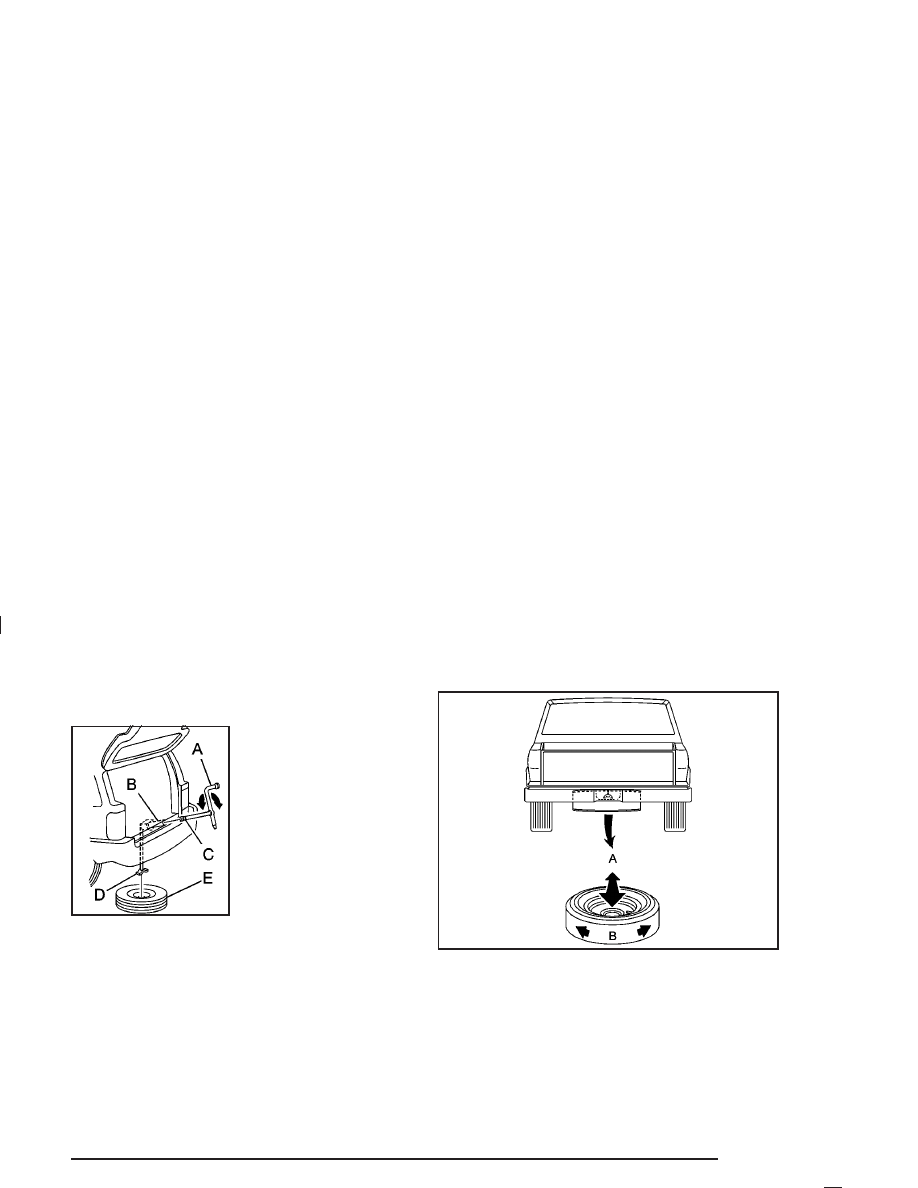

Follow this diagram to store the underbody-mounted
spare.

A. Wheel Wrench

B. Hoist Shaft

C. Extension

D. Retainer

E. Spare or Flat Tire

(Valve Stem Pointed Up)

1. Put the tire on the ground at the rear of the vehicle,

with the valve stem pointed up and to the rear.

2. Pull the retainer through the wheel.

3. Put the socket end of the extension, on an angle,

through the hole in the rear bumper and into the
hoist shaft.

4. Raise the tire fully against the underside of the

vehicle by turning the wheel wrench clockwise
until you hear two clicks or feel it skip twice. The
spare tire hoist cannot be overtightened.

5. Make sure the tire is stored securely. Push, pull,

and then try to turn the tire. If the tire moves, use
the wheel wrench and socket end of the extension
to tighten the cable.

(A) Push and Pull, (B) Rotate or Turn

5-91

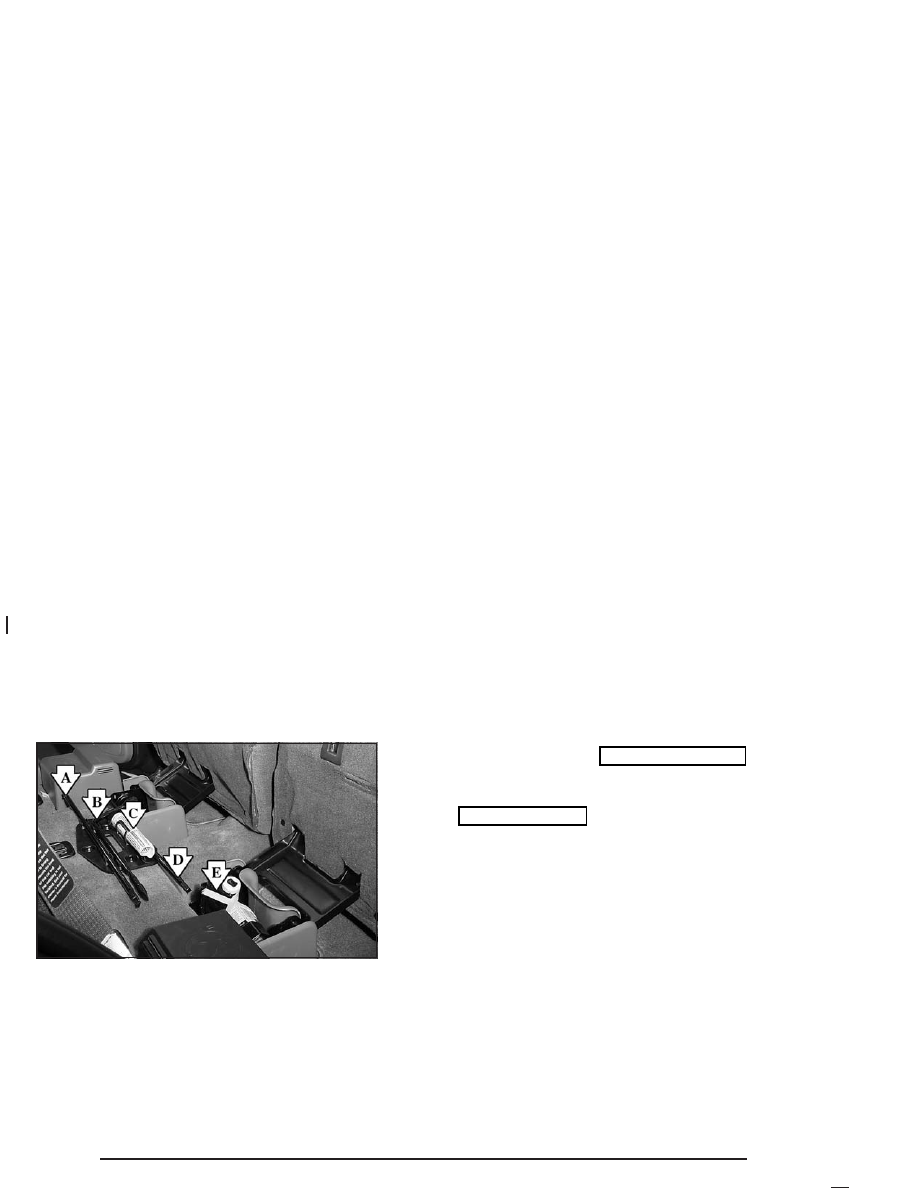

Return the jack, wheel wrench and wheel blocks to
the proper location under the rear seat of the vehicle.
Return the rear seat to its proper position.

A. Handle
B. Wheel Wrench
C. Instruction Label

D. Extension
E. Wheel Blocks

and Jack

Spare Tire

Your vehicle, when new, had a fully inflated spare tire.
A spare tire may lose air over time, so check its
inflation pressure regularly. See Inflation - Tire Pressure
on page 5-67 and “Loading Your Vehicle” for information
regarding proper tire inflation and loading your vehicle.
For instruction on how to remove, install or store a spare
tire, see Changing a Flat Tire on page 5-79.

After installing the spare tire on your vehicle, you should
stop as soon as possible and make sure the spare is
correctly inflated. Have the damaged or flat road
tire repaired or replaced as soon as you can and
installed back onto your vehicle. This way, a spare tire
will be available in case you need it again.

Appearance Care

Remember, cleaning products can be hazardous. Some
are toxic. Others can burst into flames if you strike a
match or get them on a hot part of the vehicle. Some are
dangerous if you breathe their fumes in a closed space.
When you use anything from a container to clean your
vehicle, be sure to follow the manufacturer’s warnings
and instructions. And always open your doors or windows
when you are cleaning the inside.

5-92

Never use these to clean your vehicle:

•

Gasoline

•

Benzene

•

Naphtha

•

Carbon Tetrachloride

•

Acetone

•

Paint Thinner

•

Turpentine

•

Lacquer Thinner

•

Nail Polish Remover

They can all be hazardous — some more than
others — and they can all damage your vehicle, too.

Do not use any of these unless this manual says
you can. In many uses, these will damage your vehicle:

•

Alcohol

•

Laundry Soap

•

Bleach

•

Reducing Agents

Cleaning the Inside of Your Vehicle

Use a vacuum cleaner often to get rid of dust and
loose dirt. Wipe vinyl, leather, plastic and painted
surfaces with a clean, damp cloth.

Cleaning Fabric/Carpet

Your dealer has cleaners for the cleaning of fabric
and carpet. They will clean normal spots and stains
very well.

You can get GM-approved cleaning products from
your dealer. See Vehicle Care/Appearance Materials
on page 5-100.

Here are some cleaning tips:

•

Always read the instructions on the cleaner label.

•

Clean up stains as soon as you can — before
they set.

•

Carefully scrape off any excess stain.

•

Use a clean cloth or sponge, and change to a
clean area often. A soft brush may be used if
stains are stubborn.

•

If a ring forms on fabric after spot cleaning,
clean the entire area immediately or it will set.

5-93

Using Cleaner on Fabric

1. Vacuum and brush the area to remove

any loose dirt.

2. Always clean a whole trim panel or section.

Mask surrounding trim along stitch or welt lines.

3. Follow the directions on the container label.

4. Apply cleaner with a clean sponge. Do not

saturate the material and do not rub it roughly.

5. As soon as you have cleaned the section,

use a sponge to remove any excess cleaner.

6. Wipe cleaned area with a clean, water-dampened

towel or cloth.

7. Wipe with a clean cloth and let dry.

Special Fabric Cleaning Problems

Stains caused by such things as catsup, coffee (black),
egg, fruit, fruit juice, milk, soft drinks, vomit, urine
and blood can be removed as follows:

1. Carefully scrape off excess stain, then sponge the

soiled area with cool water.

2. If a stain remains, follow the cleaning instructions

described earlier.

3. If an odor lingers after cleaning vomit or urine, treat

the area with a water and baking soda solution:
1 teaspoon (5 ml) of baking soda to 1 cup (250 ml)
of lukewarm water.

4. Let dry.

Stains caused by candy, ice cream, mayonnaise, chili
sauce and unknown stains can be removed as follows:

1. Carefully scrape off excess stain.

2. Clean with cool water and allow to dry completely.

3. If a stain remains, follow the cleaner instructions

described earlier.

5-94

Cleaning Vinyl

Use warm water and a clean cloth.

•

Rub with a clean, damp cloth to remove dirt.
You may have to do this more than once.

•

Things like tar, asphalt and shoe polish will stain if
you do not get them off quickly. Use a clean cloth
and vinyl cleaner. See your dealer for this product.

Cleaning Leather

Use a soft cloth with lukewarm water and a mild soap or
saddle soap and wipe dry with a soft cloth. Then, let
the leather dry naturally. Do not use heat to dry.

•

For stubborn stains, use a leather cleaner.

•

Never use oils, varnishes, solvent-based or abrasive
cleaners, furniture polish or shoe polish on leather.

•

Soiled or stained leather should be cleaned
immediately. If dirt is allowed to work into the finish,
it can harm the leather.

Cleaning the Top of the Instrument
Panel

Use only mild soap and water to clean the top surfaces
of the instrument panel. Sprays containing silicones
or waxes may cause annoying reflections in the
windshield and even make it difficult to see through the
windshield under certain conditions.

Cleaning Interior Plastic Components

Use only a mild soap and water solution on a soft cloth
or sponge. Commercial cleaners may affect the
surface finish.

Cleaning Glass Surfaces

Glass should be cleaned often. GM Glass Cleaner or
a liquid household glass cleaner will remove normal
tobacco smoke and dust films on interior glass.
See Vehicle Care/Appearance Materials on page 5-100.

Notice: If you use abrasive cleaners when
cleaning glass surfaces on your vehicle, you could
scratch the glass and/or cause damage to the
rear window defogger and the integrated radio
antenna. When cleaning the glass on your vehicle,
use only a soft cloth and glass cleaner.

5-95

Care of Safety Belts

Keep belts clean and dry.

{

CAUTION:

Do not bleach or dye safety belts. If you do,
it may severely weaken them. In a crash,
they might not be able to provide adequate
protection. Clean safety belts only with mild
soap and lukewarm water.

Weatherstrips

Silicone grease on weatherstrips will make them last
longer, seal better, and not stick or squeak. Apply
silicone grease with a clean cloth at least every six
months. During very cold, damp weather more frequent
application may be required. See Recommended
Fluids and Lubricants on page 6-12.

Cleaning the Outside of Your
Vehicle

The paint finish on your vehicle provides beauty, depth
of color, gloss retention and durability.

Washing Your Vehicle

The best way to preserve your vehicle’s finish is to keep
it clean by washing it often with lukewarm or cold water.

Don’t wash your vehicle in the direct rays of the sun.
Use a car washing soap. Don’t use strong soaps
or chemical detergents. Be sure to rinse the vehicle
well, removing all soap residue completely. You can get
GM-approved cleaning products from your dealer.
See Vehicle Care/Appearance Materials on page 5-100.
Don’t use cleaning agents that are petroleum based,
or that contain acid or abrasives. All cleaning agents
should be flushed promptly and not allowed to dry on the
surface, or they could stain. Dry the finish with a soft,
clean chamois or an all-cotton towel to avoid surface
scratches and water spotting.

High pressure car washes may cause water to enter
your vehicle.

5-96

Cleaning Exterior Lamps/Lenses

Use only lukewarm or cold water, a soft cloth and a
car washing soap to clean exterior lamps and lenses.
Follow instructions under “Washing Your Vehicle.”

Finish Care

Occasional waxing or mild polishing of your vehicle by
hand may be necessary to remove residue from the
paint finish. You can get GM-approved cleaning products
from your dealer. See Vehicle Care/Appearance
Materials on page 5-100.

If your vehicle has a “basecoat/clearcoat” paint finish.
The clearcoat gives more depth and gloss to the colored
basecoat. Always use waxes and polishes that are
non-abrasive and made for a basecoat/clearcoat paint
finish.

Notice: Machine compounding or aggressive
polishing on a basecoat/clearcoat paint finish may
damage it. Use only non-abrasive waxes and
polishes that are made for a basecoat/clearcoat
paint finish on your vehicle.

Foreign materials such as calcium chloride and other
salts, ice melting agents, road oil and tar, tree sap,
bird droppings, chemicals from industrial chimneys,
etc., can damage your vehicle’s finish if they remain
on painted surfaces. Wash the vehicle as soon as
possible. If necessary, use non-abrasive cleaners that
are marked safe for painted surfaces to remove
foreign matter.

Exterior painted surfaces are subject to aging, weather
and chemical fallout that can take their toll over a
period of years. You can help to keep the paint finish
looking new by keeping your vehicle garaged or covered
whenever possible.

Protecting Exterior Bright Metal Parts

Bright metal parts should be cleaned regularly to keep
their luster. Washing with water is all that is usually
needed. However, you may use chrome polish on
chrome or stainless steel trim, if necessary.

Use special care with aluminum trim. To avoid damaging
protective trim, never use auto or chrome polish,
steam or caustic soap to clean aluminum. A coating of
wax, rubbed to high polish, is recommended for all
bright metal parts.

5-97

Cleaning the Windshield, Backglass
and Wiper Blades

If the windshield is not clear after using the windshield
washer, or if the wiper blade chatters when running,
wax, sap or other material may be on the blade or
windshield.

Clean the outside of the windshield with a full-strength
glass cleaning liquid. The windshield is clean if beads
do not form when you rinse it with water.

Grime from the windshield will stick to the wiper blades
and affect their performance. Clean the blade by
wiping vigorously with a cloth soaked in full-strength
windshield washer solvent. Then rinse the blade
with water.

Check the wiper blades and clean them as necessary;
replace blades that look worn.

Cleaning Aluminum Wheels

Keep your wheels clean using a soft clean cloth
with mild soap and water. Rinse with clean water.
After rinsing thoroughly, dry with a soft clean towel.
A wax may then be applied.

The surface of these wheels is similar to the painted
surface of your vehicle. Don’t use strong soaps,
chemicals, abrasive polishes, abrasive cleaners,
cleaners with acid, or abrasive cleaning brushes on
them because you could damage the surface.
Do not use chrome polish on aluminum wheels.

Don’t take your vehicle through an automatic car wash
that has silicone carbide tire cleaning brushes. These
brushes can also damage the surface of these wheels.

Cleaning Tires

To clean your tires, use a stiff brush with tire cleaner.

Notice: Using petroleum-based tire dressing
products on your vehicle may damage the paint
finish and/or tires. When applying a tire dressing,
always wipe off any overspray from all painted
surfaces on your vehicle.

5-98

Sheet Metal Damage

If your vehicle is damaged and requires sheet metal
repair or replacement, make sure the body repair shop
applies anti-corrosion material to parts repaired or
replaced to restore corrosion protection.

Original manufacturer replacement parts will provide the
corrosion protection while maintaining the warranty.

Finish Damage

Any stone chips, fractures or deep scratches in the finish
should be repaired right away. Bare metal will corrode
quickly and may develop into major repair expense.

Minor chips and scratches can be repaired with touch-up
materials avaliable from your dealer. Larger areas of
finish damage can be corrected in your dealer’s body and
paint shop.

Underbody Maintenance

Chemicals used for ice and snow removal and dust
control can collect on the underbody. If these are not
removed, corrosion and rust can develop on the
underbody parts such as fuel lines, frame, floor pan
and exhaust system even though they have corrosion
protection.

At least every spring, flush these materials from the
underbody with plain water. Clean any areas where mud
and debris can collect. Dirt packed in close areas of
the frame should be loosened before being flushed.
Your dealer or an underbody car washing system can
do this for you.

Chemical Paint Spotting

Some weather and atmospheric conditions can create a
chemical fallout. Airborne pollutants can fall upon and
attack painted surfaces on your vehicle. This damage
can take two forms: blotchy, ring-shaped discolorations,
and small, irregular dark spots etched into the paint
surface.

Although no defect in the paint job causes this, GM will
repair, at no charge to the owner, the surfaces of
new vehicles damaged by this fallout condition within
12 months or 12,000 miles (20 000 km) of purchase,
whichever occurs first.

5-99

Vehicle Care/Appearance Materials

See your GM dealer for more information on purchasing
the following products.

Vehicle Care/Appearance Materials

Description

Usage

Polishing Cloth
Wax-Treated

Interior and exterior
polishing cloth.

Tar and Road Oil
Remover

Removes tar, road oil
and asphalt.

Chrome Cleaner
and Polish

Use on chrome or
stainless steel.

White Sidewall
Tire Cleaner

Removes soil and black
marks from whitewalls.

Vinyl Cleaner

Cleans vinyl tops,
upholstery and
convertible tops.

Glass Cleaner

Removes dirt, grime,
smoke and fingerprints.

Chrome and Wire
Wheel Cleaner

Removes dirt and grime
from chrome wheels and
wire wheel covers.

Finish Enhancer

Removes dust,
fingerprints, and surface
contaminants. Spray on
wipe off.

Vehicle Care/Appearance Materials

(cont’d)

Description

Usage

Swirl Remover Polish

Removes swirl marks,
fine scratches and
other light surface
contamination.

Cleaner Wax

Removes light scratches
and protects finish.

Foaming Tire Shine
Low Gloss

Cleans, shines and
protects in one easy step,
no wiping necessary.

Wash Wax Concentrate

Medium foaming
shampoo. Cleans and
lightly waxes.
Biodegradable and
phosphate free.

Spot Lifter

Quickly and easily
removes spots and stains
from carpets, vinyl and
cloth upholstery.

Odor Eliminator

Odorless spray odor
eliminator used on
fabrics, vinyl, leather
and carpet.

See your General Motors parts department for these
products. See Recommended Fluids and Lubricants
on page 6-12.

5-100

Vehicle Identification

Vehicle Identification Number (VIN)

This is the legal identifier for your vehicle. It appears on
a plate in the front corner of the instrument panel, on
the driver’s side. You can see it if you look through the
windshield from outside your vehicle. The VIN also
appears on the Vehicle Certification and Service Parts
labels and the certificates of title and registration.

Engine Identification

The 8th character in your VIN is the engine code.
This code will help you identify your engine,
specifications and replacement parts.

Service Parts Identification Label

You’ll find this label on the inside of the glove box.
It’s very helpful if you ever need to order parts.
On this label is:

•

your VIN,

•

the model designation,

•

paint information and

•

a list of all production options and special
equipment.

Be sure that this label is not removed from the vehicle.

5-101

Electrical System

Add-On Electrical Equipment

Notice: Don’t add anything electrical to your vehicle
unless you check with your dealer first. Some
electrical equipment can damage your vehicle and
the damage wouldn’t be covered by your warranty.
Some add-on electrical equipment can keep other
components from working as they should.

Your vehicle has an air bag system. Before attempting
to add anything electrical to your vehicle, see Servicing
Your Air Bag-Equipped Vehicle on page 1-55.

Headlamps

The headlamp wiring is protected by four fuses.
An electrical overload will cause a lamp to go on and off.
If this happens, have your headlamp wiring checked
right away.

Windshield Wiper Fuses

The windshield wiper motor is protected by a circuit
breaker and a fuse. If the motor overheats due to heavy
snow or ice, the wiper will stop until the motor cools.
If the overload is caused by some electrical problem,
be sure to get it fixed.

Power Windows and Other Power
Options

Circuit breakers protect the power windows and other
power accessories. When the current load is too heavy,
the circuit breaker opens and closes, protecting the
circuit until the problem is fixed or goes away.

5-102

Fuses and Circuit Breakers

The wiring circuits in your vehicle are protected from
short circuits by a combination of fuses and circuit
breakers. This greatly reduces the chance of fires
caused by electrical problems.

Look at the silver-colored band inside the fuse. If the
band is broken or melted, replace the fuse. Be sure you
replace a bad fuse with a new one of the identical
size and rating.

If you ever have a problem on the road and don’t have
a spare fuse, you can borrow one that has the same
amperage. Just pick some feature of your vehicle
that you can get along without — like the radio or
cigarette lighter — and use its fuse, if it is the correct
amperage. Replace it as soon as you can.

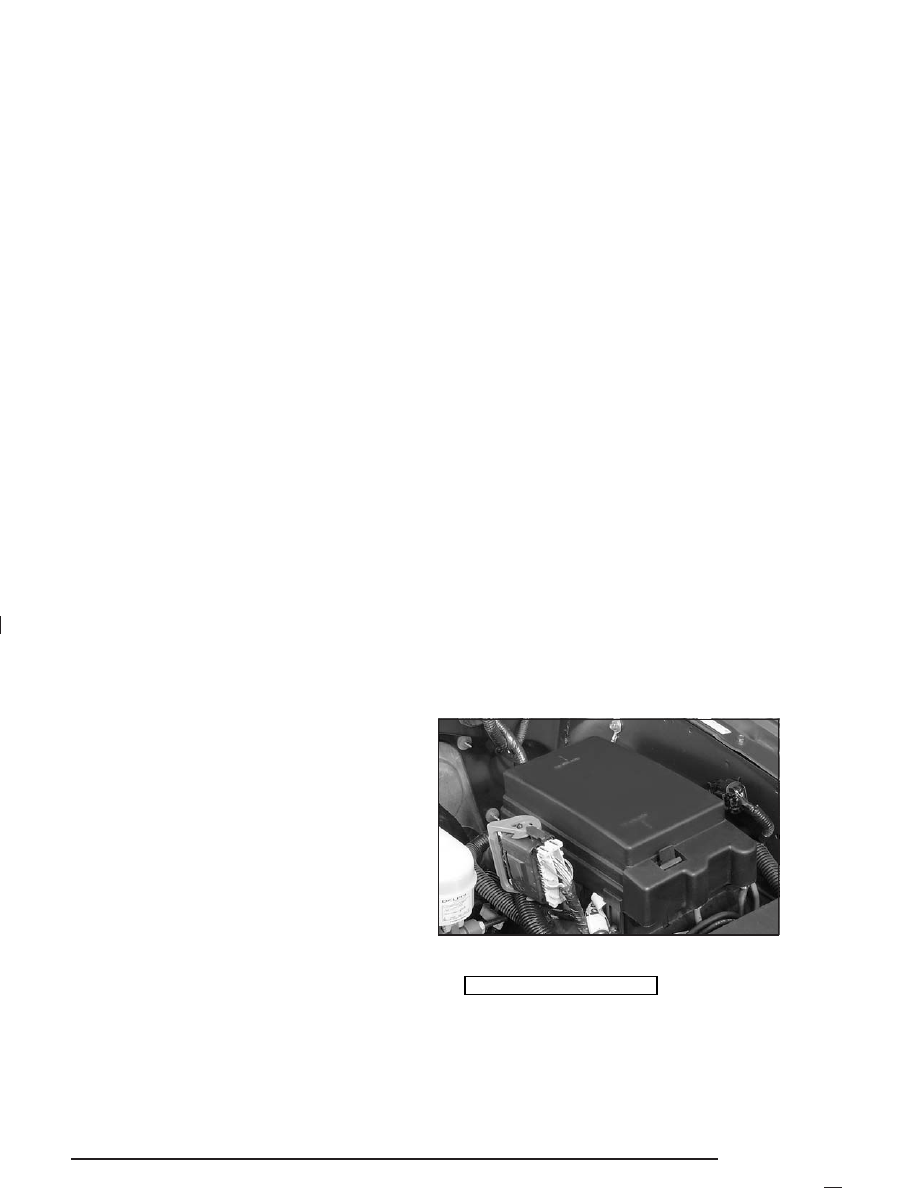

Engine Compartment Fuse Block

The fuse block is located under the hood in the
engine compartment on the driver’s side of the vehicle.
See Engine Compartment Overview on page 5-14
for more information on location.

Remove the primary cover by pressing the two locking
tabs. Remove the secondary cover by snapping off
while lifting. To reinstall the fuse panel cover, reverse
the sequence.

5-103

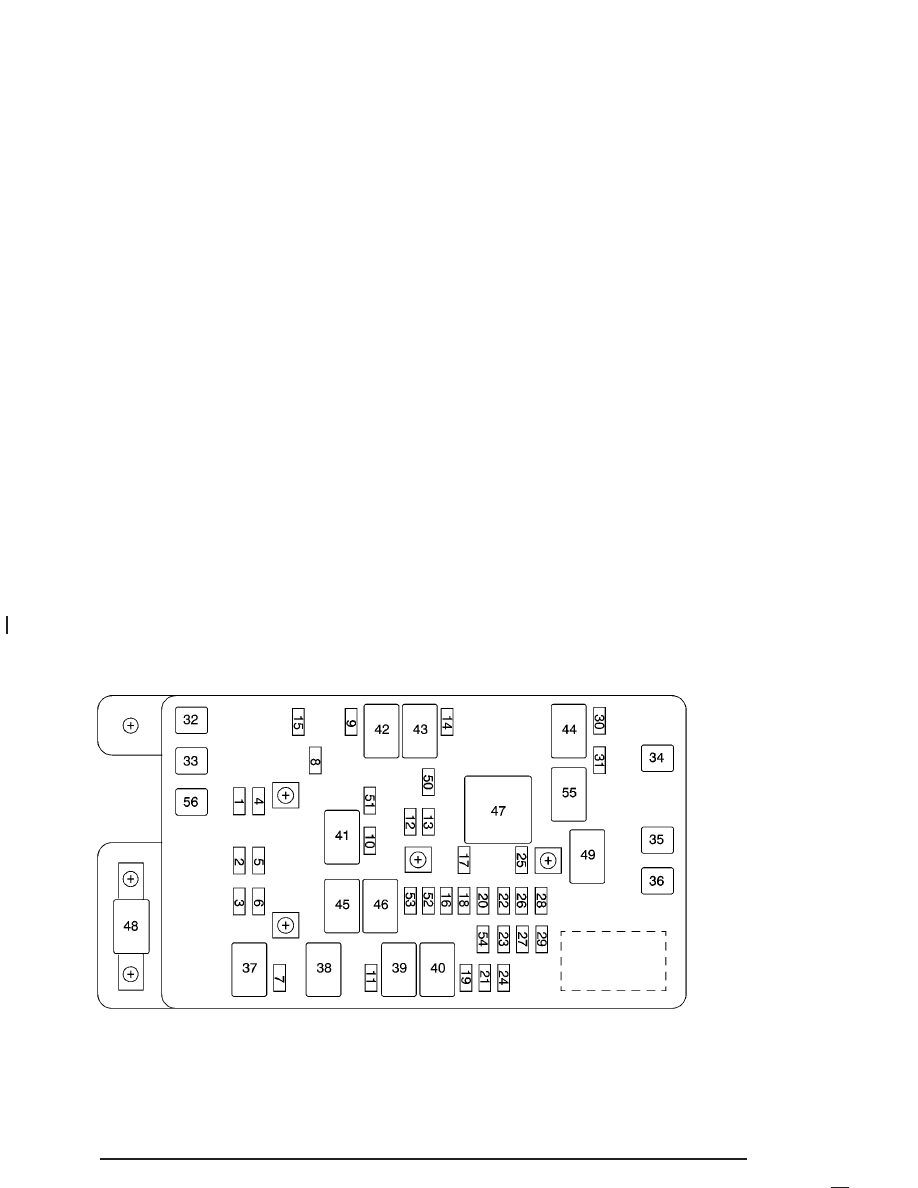

L6 Engine

5-104
