Fuses

Usage

1

Electrically-Controlled Air
Suspension

2

Passenger’s Side High-Beam
Headlamp

3

Passenger’s Side Low-Beam
Headlamp

4

Back-Up-Trailer Lamps

5

Driver’s Side High-Beam Headlamp

6

Driver’s Side Low-Beam Headlamp

7

Wash

8

Automatic Transfer Case

9

Windshield Wipers

10

Powertrain Control Module B

11

Fog Lamps

12

Stop Lamp

13

Cigarette Lighter

14

Ignition Coils

15

Blank

16

TBD-Ignition 1

17

Crank

Fuses

Usage

18

Air Bag

19

Electric Brake

20

Cooling Fan

21

Horn

22

Ignition E

23

Electronic Throttle Control

24

Instrument Panel Cluster,
Driver Information Center

25

Automatic Shift Lock Control System

26

Engine 1

27

Back-Up

28

Powertrain Control Module 1

29

Oxygen Sensor

30

Air Conditioning

31

Truck Body Controller

32

Trailer

33

Anti-Lock Brakes (ABS)

34

Ignition A

35

Blower Motor

5-105

Fuses

Usage

36

Ignition B

50

Passenger’s Side Trailer Turn

51

Driver’s Side Trailer Turn

52

Hazard Flashers

53

Electric Adjustable Pedal

54

A.I.R. Solenoid

56

A.I.R. Pump

Relays

Usage

37

Blank or Headlamp Wash

38

Rear Window Washer

39

Fog Lamps

40

Horn

Fuses

Usage

41

Fuel Pump

42

Windshield Wipers/Washer

43

High-Beam Headlamp

44

Air Conditioning

45

Cooling Fan

46

Headlamp Driver Module

47

Starter

49

Electric Adjustable Pedal

55

A.I.R. Solenoid

Miscellaneous

Usage

48

Instrument Panel Battery

49

Blank

5-106

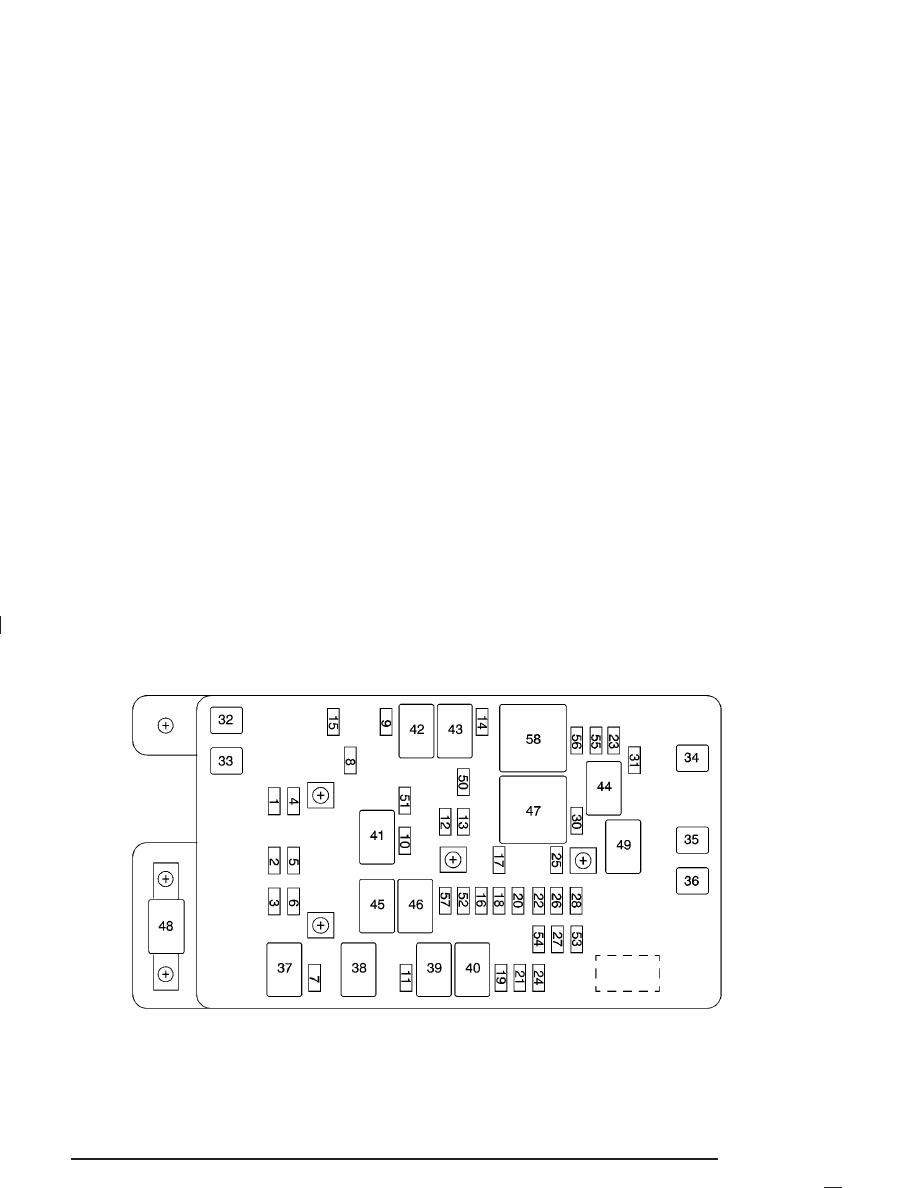

V8 Engine

5-107

Fuses

Usage

1

Electrically-Controlled Air
Suspension

2

Passenger’s Side High-Beam
Headlamp

3

Passenger’s Side Low-Beam
Headlamp

4

Back-Up-Trailer Lamps

5

Driver’s Side High-Beam Headlamp

6

Driver’s Side Low-Beam Headlamp

7

Wash

8

Automatic Transfer Case

9

Windshield Wipers

10

Powertrain Control Module B

11

Fog Lamps

12

Stop Lamp

13

Cigarette Lighter

14

Ignition Coils

15

Cannister Vent

16

TBD-Ignition 1

17

Crank

Fuses

Usage

18

Air Bag

19

Electric Brake

20

Cooling Fan

21

Horn

22

Ignition E

23

Electronic Throttle Control

24

Instrument Panel Cluster,
Driver Information Center

25

Automatic Shift Lock Control System

26

Engine 1

27

Back-Up

28

Powertrain Control Module 1

30

Air Conditioning

31

Truck Body Controller 1

32

Trailer

33

Anti-Lock Brakes (ABS)

34

Ignition A

35

Blower Motor

36

Ignition B

5-108

Fuses

Usage

50

Passenger’s Side Trailer Turn

51

Driver’s Side Trailer Turn

52

Hazard Flashers

53

Oxygen Sensor Bank A

54

Oxygen Sensor Bank B

55

Injector Bank A

56

Injector Bank B

57

Electric Adjustable Pedal

Relays

Usage

37

Headlamp Washer

38

Rear Window Washer

39

Fog Lamps

Fuses

Usage

40

Horn

41

Fuel Pump

42

Windshield Wipers/Washer

43

High-Beam Headlamp

44

Air Conditioning

45

Cooling Fan

46

Headlamp Driver Module

47

Starter

49

Electric Adjustable Pedal

58

Ignition 1

Miscellaneous

Usage

48

Instrument Panel Battery

5-109

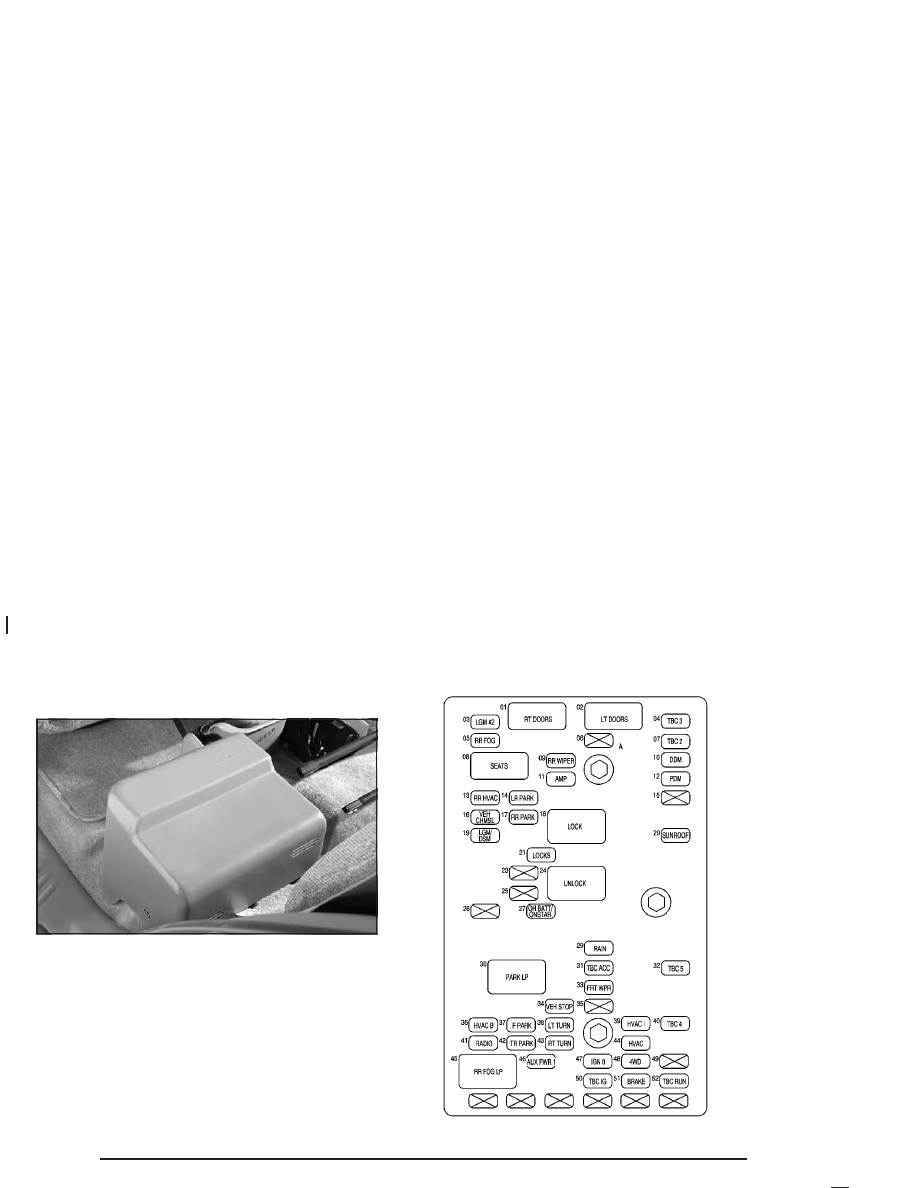

Rear Underseat Fuse Block

5-110

Fuses

Usage

01

Right Door Control Module

02

Left Door Control Module

03

Endgate Module 2

04

Truck Body Controller 3

05

Rear Fog Lamps

06

Blank

07

Truck Body Controller 2

08

Power Seats

09

Rear Wiper

10

Driver Door Module

11

Amplifier

12

Passenger Door Module

13

Rear Climate Controls

14

Left Rear Parking Lamps

15

Blank

16

Vehicle Center High-Mounted
Stop Lamp

Fuses

Usage

17

Right Rear Parking Lamps

18

Locks

19

Liftgate Module/Driver Seat
Module

20

Sunroof

21

Lock

23

Blank

24

Unlock

25

Blank

26

Blank

27

OH Battery/OnStar

®

System

29

Rainsense™ Wipers

30

Parking Lamps

31

Truck Body Controller Accessory

32

Truck Body Controller 5

33

Front Wipers

34

Vehicle Stop

5-111

Fuses

Usage

35

Blank

36

Heat Ventilation Air Conditioning B

37

Front Parking Lamps

38

Left Turn Signal

39

Heat Ventilation Air Conditioning I

40

Truck Body Controller 4

41

Radio

42

Trailer Park

43

Right Turn Signal

Fuses

Usage

44

Heat Ventilation Air Conditioning

45

Rear Fog Lamps

46

Auxiliary Power 1

47

Ignition 0

48

Four-Wheel Drive

49

Blank

50

Truck Body Controller Ignition

51

Brakes

52

Truck Body Controller Run

5-112

Capacities and Specifications

Engine

VIN Code

Transmission

Spark Plug Gap

“VORTEC™ ” 4200 L6

S

M30

0.042 inches (1.07 mm)

“VORTEC™ ” 5300 V8

P

M30

0.040 inches (1.01 mm)

Application

L6 Engine

V8 Engine

English

Metric

English

Metric

Wheel Nut Torque

100 lb ft

140

Y

100 lb ft

140

Y

Cooling System

13.9 quarts

13.1 L

15.3 quarts

14.5 L

Air Conditioning Refrigerant R/134a

1.9 lbs.

0.85 kg

1.9 lbs.

0.85 kg

Engine Oil with Filter

7.0 quarts

6.6 L

6.0 quarts

5.7 L

Transmission

(Drain and Refill)

5.0 quarts

4.7 L

5.0 quarts

4.7 L

Differential Fluid

Rear

3.6 pints

1.7 L

4.3 pints

2.0 L

Front

1.7 pints

0.8 L

1.7 pints

0.8 L

Fuel Tank

22.0 gallons

83.3 L

22.0 gallons

83.3 L

All capacities are approximate. When adding, be sure to fill to the appropriate level, as recommended in this manual.
Recheck the fluid level after filling.

5-113

Maintenance Schedule ......................................6-2

Introduction ...................................................6-2
Maintenance Requirements ..............................6-2
Your Vehicle and the Environment ....................6-2
Using Your Maintenance Schedule ....................6-3
Scheduled Maintenance ...................................6-4
Additional Required Services ............................6-6
Maintenance Footnotes ...................................6-7

Owner Checks and Services ............................6-9
At Each Fuel Fill ............................................6-9
At Least Once a Month ...................................6-9
At Least Once a Year ...................................6-10
Recommended Fluids and Lubricants ...............6-12
Normal Maintenance Replacement Parts ..........6-14
Engine Drive Belt Routing ..............................6-15
Maintenance Record .....................................6-16

Section 6

Maintenance Schedule

6-1

Maintenance Schedule

Introduction

Important: Keep engine oil at the proper level and
change as recommended.

Have you purchased the GM Protection Plan?
The Plan supplements your new vehicle warranties.
See your Warranty and Owner Assistance booklet
or your dealer for details.

Maintenance Requirements

Notice: Maintenance intervals, checks, inspections,
replacement parts and recommended fluids and
lubricants as prescribed in this manual are necessary
to keep your vehicle in good working condition.
Any damage caused by failure to follow scheduled
maintenance may not be covered by warranty.

Your Vehicle and the Environment

Proper vehicle maintenance not only helps to keep
your vehicle in good working condition, but also helps
the environment. All recommended maintenance is
important. Improper vehicle maintenance can even
affect the quality of the air we breathe. Improper fluid
levels or the wrong tire inflation can increase the level
of emissions from your vehicle. To help protect our
environment, and to keep your vehicle in good condition,
be sure to maintain your vehicle properly.

6-2

Using Your Maintenance Schedule

We at General Motors want to help you keep your vehicle
in good working condition. But we do not know exactly
how you will drive it. You may drive very short distances
only a few times a week. Or you may drive long distances
all the time in very hot, dusty weather. You may use your
vehicle in making deliveries. Or you may drive it to work,
to do errands or in many other ways.

Because of all the different ways people use their
vehicles, maintenance needs vary. You may need more
frequent checks and replacements. So please read
the following and note how you drive. If you have any
questions on how to keep your vehicle in good condition,
see your GM Goodwrench dealer.

This schedule is for vehicles that:

•

carry passengers and cargo within recommended
limits. You will find these limits on the tire and
loading information label. See Loading Your Vehicle
on page 4-46.

•

are driven on reasonable road surfaces within legal
driving limits.

•

are driven off-road in the recommended manner.
See Operating Your All-Wheel-Drive Vehicle Off
Paved Roads on page 4-16.

•

use the recommended fuel. See Gasoline Octane
on page 5-5.

The services in Scheduled Maintenance on page 6-4
should be performed when indicated. See Additional
Required Services on page 6-6 and Maintenance
Footnotes on page 6-7 for further information.

{

CAUTION:

Performing maintenance work on a vehicle
can be dangerous. In trying to do some jobs,
you can be seriously injured. Do your own
maintenance work only if you have the
required know-how and the proper tools and
equipment for the job. If you have any doubt,
see your GM Goodwrench dealer to have a
qualified technician do the work.

Some maintenance services can be complex.
So, unless you are technically qualified and have
the necessary equipment, you should have your
GM Goodwrench dealer do these jobs.

When you go to your GM Goodwrench dealer for your
service needs, you will know that GM-trained and
supported service technicians will perform the work
using genuine GM parts.

If you want to get service information, see Service
Publications Ordering Information on page 7-12.

6-3

Owner Checks and Services on page 6-9 tells you what
should be checked, when to check it and what you can
easily do to help keep your vehicle in good condition.

The proper replacement parts, fluids and lubricants to
use are listed in Recommended Fluids and Lubricants
on page 6-12 and Normal Maintenance Replacement
Parts on page 6-14. When your vehicle is serviced,
make sure these are used. All parts should be replaced
and all necessary repairs done before you or anyone
else drives the vehicle. We recommend the use of
genuine GM parts.

Scheduled Maintenance

When the CHANGE ENGINE OIL light comes on,
it means that service is required for your vehicle.
Have your vehicle serviced as soon as possible within
the next 600 miles (1 000 km). It is possible that,
if you are driving under the best conditions, the engine
oil life system may not indicate that vehicle service
is necessary for over a year. However, your engine
oil and filter must be changed at least once a year
and at this time the system must be reset. Your
GM Goodwrench dealer has GM-trained service
technicians who will perform this work using genuine
GM parts and reset the system.

If the engine oil life system is ever reset accidentally, you
must service your vehicle within 3,000 miles (5 000 km)
since your last service. Remember to reset the oil life
system whenever the oil is changed. See Engine Oil on
page 5-18 for information on the Engine Oil Life System
and resetting the system.

When the CHANGE ENGINE OIL light appears, certain
services, checks and inspections are required.
Required services are described in the following for
“Maintenance

I

” and “Maintenance

II

.” Generally, it is

recommended that your first service be Maintenance

I

,

your second service be Maintenance

II

and that you

alternate Maintenance

I

and Maintenance

II

thereafter.

However, in some cases, Maintenance

II

may be

required more often.

Maintenance

I

— Use Maintenance

I

if the CHANGE

ENGINE OIL light comes on within ten months since
vehicle was purchased or Maintenance

II

was

performed.

Maintenance

II

— Use Maintenance

II

if the previous

service performed was Maintenance

I

. Always use

Maintenance

II

whenever the light comes on ten months

or more since the last service or if the light has not
come on at all for one year.

6-4

Scheduled Maintenance

Service

Maintenance

I

Maintenance

II

Change engine oil and filter. Reset oil life system. See Engine Oil on
page 5-18. An Emission Control Service.

•

•

Visually check for any leaks or damage. See footnote (j).

•

•

Inspect engine air cleaner filter. If necessary, replace filter. See Engine Air
Cleaner/Filter on page 5-23. An Emission Control Service. See footnote †.

•

•

Rotate tires and check inflation pressures and wear. See Tires on page 5-59.

•

•

Inspect brake system. See footnote (a).

•

•

Check engine coolant and windshield washer fluid levels and add fluid
as needed.

•

•

Perform any needed additional services. See “Additional Required Services”
in this section.

•

•

Inspect suspension and steering components. See footnote (b).

•

Inspect engine cooling system. See footnote (c).

•

Inspect wiper blades. See footnote (d).

•

Inspect restraint system components. See footnote (e).

•

Lubricate body components. See footnote (f).

•

Check transmission fluid level and add fluid as needed.

•

6-5

Additional Required Services

The following services should be performed at the first maintenance service (

I

or

II

) after the indicated miles (kilometers)

shown for each item.

Additional Required Services

Service and Miles (Kilometers)

25,000

(41 500)

50,000

(83 000)

75,000

(125 000)

100,000

(166 000)

125,000

(207 500)

150,000

(240 000)

Inspect fuel system for damage
or leaks.

•

•

•

•

•

•

Inspect exhaust system for loose
or damaged components.

•

•

•

•

•

•

Replace fuel filter. An Emission
Control Service. See footnote †.

•

•

•

•

•

•

Replace engine air cleaner filter.
See Engine Air Cleaner/Filter
on page 5-23. An Emission
Control Service.

•

•

•

•

•

•

Change automatic transmission
fluid and filter (severe service).
See footnote (h).

•

•

•

Change automatic transmission
fluid and filter (normal service).

•

Automatic transfer case only: Change
transfer case fluid. See footnote (g).

•

•

•

6-6

Additional Required Services (cont’d)

Service and Miles (Kilometers)

25,000

(41 500)

50,000

(83 000)

75,000

(125 000)

100,000

(166 000)

125,000

(207 500)

150,000

(240 000)

Replace spark plugs.
An Emission Control Service.

•

V8 engine only: Inspect spark plug
wires. An Emission Control Service.

•

Engine cooling system service
(or every 5 years, whichever occurs
first). An Emission Control Service.
See footnote (i).

•

Inspect engine accessory drive belt.
An Emission Control Service.

•

Maintenance Footnotes

† The U.S. Environmental Protection Agency or the
California Air Resources Board has determined that the
failure to perform this maintenance item will not nullify
the emission warranty or limit recall liability prior to
the completion of the vehicle’s useful life. We, however,
urge that all recommended maintenance services be
performed at the indicated intervals and the
maintenance be recorded.

(a) Visually inspect brake lines and hoses for proper
hook-up, binding, leaks, cracks, chafing, etc. Inspect
disc brake pads for wear and rotors for surface
condition. Inspect other brake parts, including calipers,
parking brake, etc.

(b) Visually inspect front and rear suspension and
steering system for damaged, loose or missing parts
or signs of wear. Inspect power steering lines and
hoses for proper hook-up, binding, leaks, cracks,
chafing, etc.

6-7
