To store the spare tire and jack in the compact spare
tire compartment:

1. Open the trunk. See Trunk on page 3-11.

2. Collapse the wrench using the same button used to

extend it.

3. Attach the wrench to the jack by placing the tab on

the wrench into the hole on the side of the jack.
Then place the wrench handle over the tab on the
side of the jack.

4. Raise the jack to the

height shown and
lock the wrench onto
the jack.

5. Place the jack in the spare tire well. Make sure the

stow bolt goes through the hole in the center of the
wrench on the jack, with the base of the jack
towards the front of the vehicle. Turn the jack
retainer nut until it firmly contacts the wrench. Do
not over tighten.

6. Place the compact spare into the tire compartment

with the stow bolt going through the center hole of
the wheel.

7. Turn the spare tire retainer nut until it firmly

contacts the wheel. Do not over tighten.

6-87

Compact Spare Tire

{

WARNING:

Driving with more than one compact spare tire at a
time could result in loss of braking and handling.
This could lead to a crash and you or others could
be injured. Use only one compact spare tire at
a time.

If this vehicle has a compact spare tire it was fully
inflated when the vehicle was new, however, it can lose
air after a time. Check the inflation pressure regularly.
It should be 60 psi (420 kPa).

After installing the compact spare on the vehicle, stop
as soon as possible and make sure the spare tire
is correctly inflated. The compact spare is made to
perform well at speeds up to 65 mph (105 km/h)
for distances up to 3,000 miles (5 000 km), so you can
finish your trip and have the full-size tire repaired or
replaced at your convenience. Of course, it is best
to replace the spare with a full-size tire as soon as
possible. The spare tire will last longer and be in good
shape in case it is needed again.

Notice: When the compact spare is installed, do
not take the vehicle through an automatic car wash
with guide rails. The compact spare can get
caught on the rails which can damage the tire,
wheel and other parts of the vehicle.

Do not use the compact spare on other vehicles.

Do not mix the compact spare tire or wheel with other
wheels or tires. They will not fit. Keep the spare tire and
its wheel together.

Notice: Tire chains will not fit the compact spare.
Using them can damage the vehicle and can damage
the chains too. Do not use tire chains on the
compact spare.

6-88

Appearance Care

Interior Cleaning

The vehicle’s interior will continue to look its best if it is
cleaned often. Although not always visible, dust and
dirt can accumulate on the upholstery. Dirt can damage
carpet, fabric, leather, and plastic surfaces. Regular
vacuuming is recommended to remove particles from the
upholstery. It is important to keep the upholstery from
becoming and remaining heavily soiled. Soils should be
removed as quickly as possible. The vehicle’s interior
may experience extremes of heat that could cause
stains to set rapidly.

Lighter colored interiors may require more frequent
cleaning. Use care because newspapers and garments
that transfer color to home furnishings may also
transfer color to the vehicle’s interior.

When cleaning the vehicle’s interior, only use cleaners
specifically designed for the surfaces being cleaned.
Permanent damage may result from using cleaners on
surfaces for which they were not intended. Use glass
cleaner only on glass. Remove any accidental over-spray
from other surfaces immediately. To prevent over-spray,
apply cleaner directly to the cleaning cloth.

Notice: Using abrasive cleaners when cleaning
glass surfaces on the vehicle, could scratch
the glass and/or cause damage to the rear window
defogger. When cleaning the glass on the vehicle,
use only a soft cloth and glass cleaner.

Many cleaners contain solvents that may become
concentrated in the vehicle’s breathing space. Before
using cleaners, read and adhere to all safety instructions
on the label. While cleaning the vehicle’s interior,
maintain adequate ventilation by opening the vehicle’s
doors and windows.

Dust may be removed from small buttons and knobs
using a small brush with soft bristles.

Products that remove odors from the vehicle’s
upholstery and clean the vehicle’s glass can be
obtained from your dealer/retailer.

Do not clean the vehicle using:

•

A knife or any other sharp object to remove a soil
from any interior surface.

•

A stiff brush. It can cause damage to the vehicle’s
interior surfaces.

•

Heavy pressure or aggressive rubbing with a
cleaning cloth. Use of heavy pressure can damage
the interior and does not improve the effectiveness
of soil removal.

6-89

•

Laundry detergents or dishwashing soaps with
degreasers can leave residue that streaks and
attracts dirt. For liquid cleaners, about 20 drops
per gallon (3.78 L) of water is a good guide.
Use only mild, neutral-pH soaps.

•

Too much cleaner that saturates the upholstery.

•

Organic solvents such as naptha, alcohol, etc. that
can damage the vehicle’s interior.

Fabric/Carpet

Use a vacuum cleaner with a soft brush attachment
frequently to remove dust and loose dirt. A canister
vacuum with a beater bar in the nozzle may only be used
on floor carpet and carpeted floor mats. For any soil,
always try to remove it first with plain water or club soda.
Before cleaning, gently remove as much of the soil as
possible using one of the following techniques:

•

For liquids: gently blot the remaining soil with a paper
towel. Allow the soil to absorb into the paper towel
until no more can be removed.

•

For solid dry soils: remove as much as possible and
then vacuum.

To clean:

1. Saturate a lint-free, clean white cloth with water or

club soda.

2. Wring the cloth to remove excess moisture.

3. Start on the outside edge of the soil and gently rub

toward the center. Continue cleaning, using a clean
area of the cloth each time it becomes soiled.

4. Continue to gently rub the soiled area until the

cleaning cloth remains clean.

5. If the soil is not completely removed, use a mild

soap solution and repeat the cleaning process
that was used with plain water.

If any of the soil remains, a commercial fabric cleaner or
spot lifter may be necessary. When a commercial
upholstery cleaner or spot lifter is to be used, test a
small hidden area for colorfastness first. If the locally
cleaned area gives any impression that a ring formation
may result, clean the entire surface.

After the cleaning process has been completed, a paper
towel can be used to blot excess moisture from the
fabric or carpet.

6-90

Leather

A soft cloth dampened with water can be used to
remove dust. If a more thorough cleaning is necessary,
a soft cloth dampened with a mild soap solution can
be used. Allow the leather to dry naturally. Do not use
heat to dry. Never use steam to clean leather. Never
use spot lifters or spot removers on leather. Many
commercial leather cleaners and coatings that are sold
to preserve and protect leather may permanently
change the appearance and feel of the leather and are
not recommended. Do not use silicone or wax-based
products, or those containing organic solvents to clean
the vehicle’s interior because they can alter the
appearance by increasing the gloss in a non-uniform
manner. Never use shoe polish on leather.

Instrument Panel, Vinyl, and Other
Plastic Surfaces

A soft cloth dampened with water may be used to
remove dust. If a more thorough cleaning is necessary,
a clean soft cloth dampened with a mild soap solution
can be used to gently remove dust and dirt. Never use
spot lifters or removers on plastic surfaces. Many
commercial cleaners and coatings that are sold to
preserve and protect soft plastic surfaces may
permanently change the appearance and feel of the
interior and are not recommended. Do not use silicone

or wax-based products, or those containing organic
solvents to clean the vehicle’s interior because they can
alter the appearance by increasing the gloss in a
non-uniform manner.

Some commercial products may increase gloss on the
instrument panel. The increase in gloss may cause
annoying reflections in the windshield and even make it
difficult to see through the windshield under certain
conditions.

Care of Safety Belts

Keep belts clean and dry.

{

WARNING:

Do not bleach or dye safety belts. It may severely
weaken them. In a crash, they might not be able
to provide adequate protection. Clean safety belts
only with mild soap and lukewarm water.

6-91

Weatherstrips

Silicone grease on weatherstrips will make them last
longer, seal better, and not stick or squeak. Apply
silicone grease with a clean cloth. During very cold,
damp weather frequent application may be required. See
Recommended Fluids and Lubricants on page 7-10.

Washing Your Vehicle

The best way to preserve the vehicle’s finish is to keep
it clean by washing it often.

Notice: Certain cleaners contain chemicals that can
damage the emblems or nameplates on the vehicle.
Check the cleaning product label. If it states that
it should not be used on plastic parts, do not use it
on the vehicle or damage may occur and it would
not be covered by the warranty.

Do not wash the vehicle in direct sunlight. Use a car
washing soap. Do not use cleaning agents that
are petroleum based or that contain acid or abrasives,
as they can damage the paint, metal or plastic on
the vehicle. Approved cleaning products can be obtained
from your dealer/retailer. Follow all manufacturers’
directions regarding correct product usage, necessary
safety precautions and appropriate disposal of any
vehicle care product.

Rinse the vehicle well, before washing and after to
remove all cleaning agents completely. If they are
allowed to dry on the surface, they could stain.

Dry the finish with a soft, clean chamois or an all-cotton
towel to avoid surface scratches and water spotting.

High pressure car washes may cause water to enter the
vehicle. Avoid using high pressure washes closer
than 12 inches (30 cm) to the surface of the vehicle.
Use of power washers exceeding 1,200 psi (8 274 kPa)
can result in damage or removal of paint and decals.

Cleaning Exterior Lamps/Lenses

Use only lukewarm or cold water, a soft cloth and a car
washing soap to clean exterior lamps and lenses.
Follow instructions under Washing Your Vehicle on
page 6-92.

Finish Care

Occasional waxing or mild polishing of the vehicle by
hand may be necessary to remove residue from
the paint finish. Approved cleaning products can be
obtained from your dealer/retailer.

6-92

If the vehicle has a basecoat/clearcoat paint finish, the
clearcoat gives more depth and gloss to the colored
basecoat. Always use waxes and polishes that are
non-abrasive and made for a basecoat/clearcoat paint
finish.

Notice: Machine compounding or aggressive
polishing on a basecoat/clearcoat paint finish may
damage it. Use only non-abrasive waxes and
polishes that are made for a basecoat/clearcoat
paint finish on the vehicle.

Foreign materials such as calcium chloride and other
salts, ice melting agents, road oil and tar, tree sap, bird
droppings, chemicals from industrial chimneys, etc.,
can damage the vehicle’s finish if they remain on painted
surfaces. Wash the vehicle as soon as possible. If
necessary, use non-abrasive cleaners that are marked
safe for painted surfaces to remove foreign matter.

Exterior painted surfaces are subject to aging, weather
and chemical fallout that can take their toll over a
period of years. To help keep the paint finish looking
new, keep the vehicle garaged or covered whenever
possible.

Protecting Exterior Bright Metal Parts

Bright metal parts should be cleaned regularly to keep
their luster. Washing with water is all that is usually
needed. However, chrome polish may be used on
chrome or stainless steel trim, if necessary.

Use special care with aluminum trim. To avoid damaging
protective trim, never use auto or chrome polish,
steam or caustic soap to clean aluminum. A coating of
wax, rubbed to high polish, is recommended for all
bright metal parts.

Windshield and Wiper Blades

Clean the outside of the windshield with glass cleaner.

Clean the rubber blades using a lint free cloth or
paper towel soaked with windshield washer fluid or a
mild detergent. Wash the windshield thoroughly
when cleaning the blades. Bugs, road grime, sap, and a
buildup of vehicle wash/wax treatments may cause
wiper streaking. Replace the wiper blades if they are
worn or damaged.

Wipers can be damaged by:

•

Extreme dusty conditions

•

Sand and salt

•

Heat and sun

•

Snow and ice, without proper removal

6-93

Aluminum Wheels

Notice: Chrome wheels and other chrome trim may
be damaged if the vehicle is not washed after
driving on roads that have been sprayed with
magnesium, calcium or sodium chloride. These
chlorides are used on roads for conditions such as
ice and dust. Always wash the vehicle’s chrome
with soap and water after exposure.

Notice: Using strong soaps, chemicals, abrasive
polishes, cleaners, brushes, or cleaners that contain
acid on aluminum or chrome-plated wheels, could
damage the surface of the wheel(s). The repairs
would not be covered by the vehicle warranty. Use
only approved cleaners on aluminum or
chrome-plated wheels.

Keep the wheels clean using a soft clean cloth with mild
soap and water. Rinse with clean water. After rinsing
thoroughly, dry with a soft clean towel. A wax may then
be applied.

Notice: Using chrome polish on aluminum wheels
could damage the wheels. The repairs would not
be covered by the vehicle warranty. Use chrome
polish on chrome wheels only.

The surface of these wheels is similar to the painted
surface of the vehicle. Do not use strong soaps,
chemicals, abrasive polishes, abrasive cleaners,

cleaners with acid, or abrasive cleaning brushes on
them because the surface could be damaged. Do not
use chrome polish on aluminum wheels.

Notice: Driving the vehicle through an automatic
car wash that has silicone carbide tire cleaning
brushes, could damage the aluminum or
chrome-plated wheels. The repairs would not be
covered by the vehicle warranty. Never drive
a vehicle that has aluminum or chrome-plated
wheels through an automatic car wash that uses
silicone carbide tire cleaning brushes.

Tires

To clean the tires, use a stiff brush with tire cleaner.

Notice: Using petroleum-based tire dressing
products on the vehicle may damage the paint finish
and/or tires. When applying a tire dressing, always
wipe off any overspray from all painted surfaces
on the vehicle.

Sheet Metal Damage

If the vehicle is damaged and requires sheet metal
repair or replacement, make sure the body repair shop
applies anti-corrosion material to parts repaired or
replaced to restore corrosion protection.

6-94

Original manufacturer replacement parts will provide the
corrosion protection while maintaining the vehicle
warranty.

Finish Damage

Any stone chips, fractures or deep scratches in the finish
should be repaired right away. Bare metal will corrode
quickly and may develop into major repair expense.

Minor chips and scratches can be repaired with touch-up
materials available from your dealer/retailer. Larger
areas of finish damage can be corrected in your
dealer’s/retailer’s body and paint shop.

Underbody Maintenance

Chemicals used for ice and snow removal and dust
control can collect on the underbody. If these are not
removed, corrosion and rust can develop on the
underbody parts such as fuel lines, frame, floor pan,
and exhaust system even though they have corrosion
protection.

At least every spring, flush these materials from the
underbody with plain water. Clean any areas where mud
and debris can collect. Dirt packed in close areas of
the frame should be loosened before being flushed.
Your dealer/retailer or an underbody car washing system
can do this.

Chemical Paint Spotting

Some weather and atmospheric conditions can create a
chemical fallout. Airborne pollutants can fall upon and
attack painted surfaces on the vehicle. This damage can
take two forms: blotchy, ring-shaped discolorations,
and small, irregular dark spots etched into the
paint surface.

Although no defect in the paint job causes this, we will
repair, at no charge to the owner, the surfaces of
new vehicles damaged by this fallout condition within
12 months or 12,000 miles (20 000 km) of purchase,
whichever occurs first.

Vehicle Identification

Vehicle Identification Number (VIN)

This legal identifier is in the front corner of the
instrument panel, on the driver side. It can be seen
through the windshield from outside. The VIN also
appears on the Vehicle Certification and Service Parts
labels and certificates of title and registration.

6-95

Engine Identification

The eighth character in the VIN is the engine code. This
code identifies the vehicle’s engine, specifications,
and replacement parts. See “Engine Specifications”
under Capacities and Specifications on page 6-105 for
the vehicle’s engine code.

Service Parts Identification Label

This label, on the inside of the glove box, has the
following information:

•

Vehicle Identification Number (VIN)

•

Model designation

•

Paint information

•

Production options and special equipment

Do not remove this label from the vehicle.

Electrical System

Add-On Electrical Equipment

Notice: Do not add anything electrical to the
vehicle unless you check with your dealer/retailer
first. Some electrical equipment can damage
the vehicle and the damage would not be covered
by the vehicle’s warranty. Some add-on electrical
equipment can keep other components from
working as they should.

Add-on equipment can drain the vehicle battery, even if
the vehicle is not operating.

The vehicle has an airbag system. Before attempting to
add anything electrical to the vehicle, see Servicing
Your Airbag-Equipped Vehicle on page 2-73 and Adding
Equipment to Your Airbag-Equipped Vehicle on
page 2-74.

Windshield Wiper Fuses

The windshield wiper motor is protected by a circuit
breaker and a fuse. If the motor overheats due to heavy
snow, etc., the wiper will stop until the motor cools. If
the overload is caused by some electrical problem, have
it fixed.

6-96

Power Windows and Other Power
Options

Fuses in the fuse block protect the power windows.
When the current load is too heavy, the fuse opens
protecting the circuit until the problem is fixed.

Fuses

The wiring circuits in your vehicle are protected from
short circuits by a combination of fuses, circuit breakers
and fusible links. This greatly reduces the chance of
damage caused by electrical problems.

Look at the silver-colored band inside the fuse. If the
band is broken or melted, replace the fuse. Be sure to
replace a bad fuse with a new one of the identical
size and rating.

There are three fuse blocks in your vehicle: one in the
center of the instrument panel, one in the engine
compartment and one in the trunk.

There is a fuse puller located on the instrument panel
fuse block. It can be used to easily remove fuses
from the fuse block.

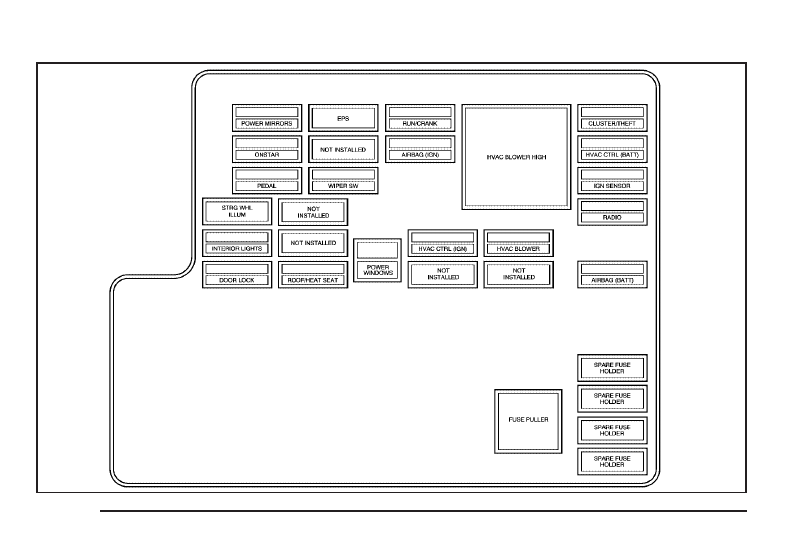

Instrument Panel Fuse Block

The instrument panel fuse block is located on the
instrument panel near the floor on the passenger
side of the vehicle.

Remove the panel cover to access the fuse block, then
remove the fuse block cover to access the fuses.

The vehicle might not have all the fuses and features
listed.

6-97

6-98

Fuses

Usage

POWER
MIRRORS

Power Mirrors

EPS

Electronic Power Steering

RUN/CRANK

Cruise Control Switch, Passenger
Airbag Status Indicator

HVAC
BLOWER HIGH

Heating Ventilation Air Conditioning
Blower - High Speed Relay

CLUSTER/
THEFT

Instrument Panel Cluster, Theft
Deterrent System

ONSTAR

OnStar

®

NOT
INSTALLED

Not Used

AIRBAG (IGN)

Airbag (Ignition)

HVAC CTRL
(BATT)

Heating Ventilation Air Conditioning
Control Diagnostic Link Connector
(Battery)

PEDAL

Not Used

WIPER SW

Windshield Wiper/Washer Switch

IGN SENSOR

Ignition Switch

STRG WHL
ILLUM

Steering Wheel Illumination

NOT
INSTALLED

Not Used

RADIO

Audio System

INTERIOR
LIGHTS

Interior Lamps

Fuses

Usage

NOT
INSTALLED

Not Used

POWER
WINDOWS

Power Windows

HVAC
CTRL (IGN)

Heating Ventilation Air Conditioning
Control (Ignition)

HVAC
BLOWER

Heating Ventilation Air Conditioning
Blower Switch

DOOR LOCK

Door Locks

ROOF/HEAT
SEAT

Sunroof, Heated Seat

NOT
INSTALLED

Not Used

NOT
INSTALLED

Not Used

AIRBAG
(BATT)

Airbag (Battery)

SPARE FUSE
HOLDER

Spare Fuse Holder

SPARE FUSE
HOLDER

Spare Fuse Holder

SPARE FUSE
HOLDER

Spare Fuse Holder

SPARE FUSE
HOLDER

Spare Fuse Holder

FUSE PULLER

Fuse Puller

6-99

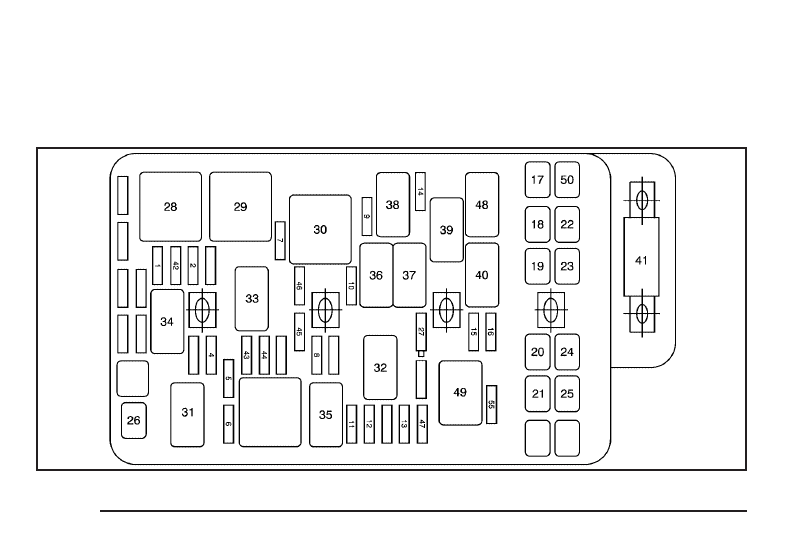

Engine Compartment Fuse Block

The engine compartment fuse block is located on the driver side of the engine compartment, near the battery.

Notice: Spilling liquid on any electrical components on the vehicle may damage it. Always keep the covers
on any electrical component.

6-100

Fuses

Usage

1

Air Conditioner Clutch

2

Electronic Throttle Control

4

Transmission Control Module
Ignition 1

5

Mass Airflow Sensor (LY7)

6

Emission

7

Left Headlamp Low-Beam

8

Horn

9

Right Headlamp Low-Beam

10

Front Fog Lamps

11

Left Headlamp High-Beam

12

Right Headlamp High-Beam

13

Engine Control Module BATT
(LY7 & LE5)

14

Windshield Wiper

15

Antilock Brake System (IGN 1)

16

Engine Control Module IGN 1
(LY7 & LE5)

17

Cooling Fan 1

18

Cooling Fan 2

19

Run Relay, Heating, Ventilation, Air
Conditioning Blower

Fuses

Usage

20

Body Control Module 1

21

Body Control Module Run/Crank

22

Rear Electrical Center 1

23

Rear Electrical Center 2

24

Antilock Brake System

25

Body Control Module 2

26

Starter

41

Electric Power Steering

42

Transmission Control Module
Battery

43

Ignition Module (LE5); Injectors,
Ignition Coils Odd (LY7)

44

Injectors (LE5); Injectors, Ignition
Coils Even (LY7)

45

Post Cat 02 Sensor Heaters (LY7)

46

Daytime Running Lamps

47

Center High-Mounted Stoplamp

50

Driver Power Window

52

AIR Solenoid

54

Regulated Voltage Control

55

Antilock Brake System BATT

6-101

Relays

Usage

28

Cooling Fan 1

29

Cooling Fan Series/Parallel

30

Cooling Fan 2

31

Starter

32

Run/Crank, Ignition

33

Powertrain

34

Air Conditioning Clutch

35

High Beam

36

Front Fog Lamps

37

Horn

38

Low-Beam Headlamp

39

Windshield Wiper 1

40

Windshield Wiper 2

48

Daytime Running Lamps

49

Stoplamps

53

AIR Solenoid

Diodes

Usage

27

Wiper

Rear Compartment Fuse Block

The rear compartment fuse block is located in the trunk
of the vehicle. Access the fuse block through the
trunk panel on the driver side of the rear cargo area.

6-102
