Instrument Panel Cluster

Your instrument panel cluster is designed to let you know at a glance how your vehicle is running. You will know
how fast you are going, about how much fuel is left in the tank, and many other things you will need to drive safely
and economically.

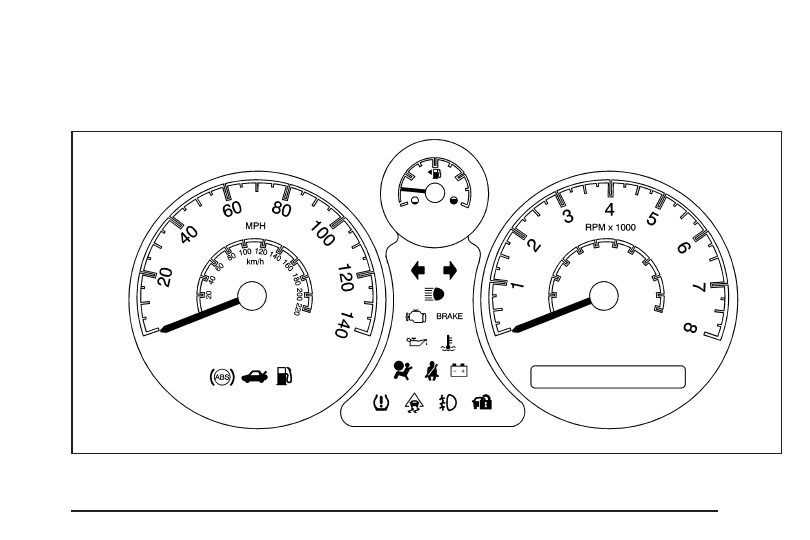

United States Base Cluster shown, Canada and Uplevel similar

3-21

Speedometer and Odometer

The speedometer lets you see your speed in both miles
per hour (mph) and kilometers per hour (km/h).

The vehicle’s odometer works together with the Driver
Information Center (DIC). A Trip A and Trip B odometer
can be set. See “Trip Information” under DIC Operation
and Displays on page 3-38.

The odometer mileage can be checked without the
vehicle running. Open the driver’s door and the mileage
will be displayed briefly.

If your vehicle ever needs a new odometer installed, the
new one will be set to the correct mileage total of the
old odometer.

Tachometer

The tachometer displays the engine speed in revolutions
per minute (rpm).

Notice: If you operate the engine with the
tachometer in the shaded warning area,
your vehicle could be damaged, and the damages
would not be covered by your warranty. Do not
operate the engine with the tachometer in the
shaded warning area.

3-22

Safety Belt Reminders

Safety Belt Reminder Light

When the engine is started, a chime will come on for
several seconds to remind people to fasten their safety
belts, unless the driver’s safety belt is already buckled.

The safety belt light will
also come on and stay on
for several seconds,
then it will flash for
several more.

This chime and light is repeated if the driver remains
unbuckled and the vehicle is in motion. If the driver’s belt
is already buckled, neither the chime nor the light will
come on.

Passenger Safety Belt Reminder Light

Several seconds after the engine is started, a chime
will sound for several seconds to remind the front
passenger to buckle their safety belt. This would only
occur if the passenger airbag is enabled. See Passenger
Sensing System on page 1-43 for more information.
The passenger safety belt light, located on the
instrument panel, will come on and stay on for
several seconds and then flash for several more.

This chime and light are
repeated if the passenger
remains unbuckled and
the vehicle is in motion.

If the passenger’s safety belt is buckled, neither the
chime nor the light will come on.

3-23

Airbag Readiness Light

There is an airbag readiness light on the instrument
panel cluster, which shows the airbag symbol.
The system checks the airbag’s electrical system for
malfunctions. The light tells you if there is an electrical
problem. The system check includes the airbag
sensor, the pretensioners, the airbag modules, the
wiring and the crash sensing and diagnostic module.
For more information on the airbag system, see Airbag
System on page 1-36.

This light will come on
when you start your
vehicle, and it will flash for
a few seconds. The light
should go out and the
system is ready.

If the airbag readiness light stays on after you start
the vehicle or comes on when you are driving,
your airbag system may not work properly.
Have your vehicle serviced right away.

{

CAUTION:

If the airbag readiness light stays on after you
start your vehicle, it means the airbag system
may not be working properly. The airbags in
your vehicle may not inflate in a crash, or they
could even inflate without a crash. To help
avoid injury to yourself or others, have your
vehicle serviced right away if the airbag
readiness light stays on after you start your
vehicle.

The airbag readiness light should flash for a few seconds
when you start the engine. If the light does not come on
then, have it fixed immediately. If there is a problem with
the airbag system, an airbag Driver Information Center
(DIC) message may also come on. See DIC Warnings
and Messages on page 3-41 for more information.

3-24

Passenger Airbag Status Indicator

Your vehicle has the passenger sensing system.
Your instrument panel has a passenger airbag status
indicator.

When you start the vehicle, the passenger airbag status
indicator will light ON and OFF, or the symbol for on
and off, for several seconds as a system check. Then,
after several more seconds, the status indicator will
light either ON or OFF, or either the on or off symbol to
let you know the status of the right front passenger’s
frontal airbag.

If the word ON or the on symbol is lit on the passenger
airbag status indicator, it means that the right front
passenger’s frontal airbag is enabled (may inflate).

{

CAUTION:

If the on indicator comes on when you have a
rear-facing child restraint installed in the right
front passenger’s seat, it means that the
passenger sensing system has not turned off
the passenger’s frontal airbag. A child in a
rear-facing child restraint can be seriously
injured or killed if the right front passenger’s
airbag inflates. This is because the back of the
rear-facing child restraint would be very close
to the inflating airbag. Do not use a rear-facing
child restraint in the right front passenger’s
seat if the airbag is turned on.

United States

Canada

3-25

{

CAUTION:

Even though the passenger sensing system is
designed to turn off the right front passenger’s
frontal airbag if the system detects a
rear-facing child restraint, no system is
fail-safe, and no one can guarantee that an
airbag will not deploy under some unusual
circumstance, even though it is turned off.
We recommend that rear-facing child
restraints be secured in the rear seat,
even if the airbag is off.

If the word OFF or the off symbol is lit on the airbag
status indicator, it means that the passenger sensing
system has turned off the right front passenger’s frontal
airbag. See Passenger Sensing System on page 1-43
for more on this, including important safety information.

If, after several seconds, both status indicator lights
remain on, or if there are no lights at all, there may be
a problem with the lights or the passenger sensing
system. See your dealer/retailer for service.

{

CAUTION:

If the airbag readiness light in the instrument
panel cluster ever comes on and stays on,
it means that something may be wrong with
the airbag system. If this ever happens, have
the vehicle serviced promptly, because an
adult-size person sitting in the right front
passenger’s seat may not have the protection
of the airbag(s). See Airbag Readiness Light
on page 3-24 for more on this, including
important safety information.

3-26

Charging System Light

This light will come on
briefly when you turn on
the ignition, but the engine
is not running, as a
check to show you it
is working.

It should go out once the engine is running. If it stays
on, or comes on while you are driving, you may have a
problem with the charging system. A charging system
Driver Information Center (DIC) message may also
appear. See DIC Warnings and Messages on page 3-41
for more information. This light could indicate that you
have problems with a generator drive belt, or another
electrical problem. Have it checked right away.
If you must drive a short distance with the light on, be
certain to turn off all your accessories, such as the radio
and air conditioner.

Brake System Warning Light

Your vehicle’s hydraulic brake system is divided into
two parts. If one part is not working, the other part can
still work and stop you. For good braking, though,
you need both parts working well.

If the warning light comes on, there is a brake problem.
Have your brake system inspected right away.

This light should come on briefly when the engine is
started. If it does not come on then, have it fixed so it
will be ready to warn you if there is a problem.

United States

Canada

3-27

When the ignition is on, the brake system warning light
will also come on when you set the parking brake.
The light will stay on if your parking brake does
not release fully. If it stays on after your parking brake
is fully released, it means you have a brake problem.

If the light comes on while you are driving, pull off
the road and stop carefully. Make sure the parking brake
is fully released. You may notice that the pedal is
harder to push or, the pedal may go closer to the floor.
It may take longer to stop. If the light is still on, have
the vehicle towed for service. See Towing Your Vehicle
on page 4-28.

{

CAUTION:

Your brake system may not be working
properly if the brake system warning light is
on. Driving with the brake system warning light
on can lead to an accident. If the light is still
on after you have pulled off the road and
stopped carefully, have the vehicle towed
for service.

Antilock Brake System
Warning Light

For vehicles with the
Antilock Brake System
(ABS), this light will come
on briefly when you
start the engine.

That is normal. If the light does not come on then,
have it fixed so it will be ready to warn you if there is a
problem.

If the ABS light stays on, turn the ignition off, if the light
comes on when you are driving, stop as soon as it is
safely possible and turn the ignition off. Then start
the engine again to reset the system. If the ABS light
still stays on, or comes on again while you are driving,
your vehicle needs service. If the regular brake system
warning light is not on, you still have brakes, but you do
not have antilock brakes. If the regular brake system
warning light is also on, you do not have antilock brakes
and there is a problem with your regular brakes.
See Brake System Warning Light on page 3-27.

For vehicles with a Driver Information Center (DIC),
see DIC Warnings and Messages on page 3-41 for all
brake related DIC messages.

3-28

Electronic Stability Control (ESC)/
Traction Control System (TCS)
Indicator/Warning Light

This light is located in the
center of the instrument
panel cluster.

For vehicles that have the Electronic Stability Control
(ESC) system or the Traction Control System (TCS),
this warning light should come on briefly when the
engine is started.

If the warning light does not come on then, have it fixed
so it will be ready to warn you if there is a problem.
This light, along with the appropriate Driver Information
Center (DIC) messages, indicates when the ESC
system and the TCS are working or are disabled.

If this light is on and not flashing, the TCS and
potentially the ESC system have been disabled. Check
your DIC messaging to determine which feature(s) is
no longer functioning and whether it is because of
the driver turning off the feature(s), or the system may
not be working properly and your vehicle requires
service. If the TCS is disabled, wheel spin will not be
limited. If the ESC system is disabled, the system
will not aid in maintaining vehicle directional control.
In either case, adjust your driving accordingly.

If the light is on and flashing, the TCS or the ESC
system is actively working. Check the DIC messaging
for details to determine which system is working.
If the LOW TRACTION message appears, the system is
limiting wheel spin. If the ESC ACTIVE message
appears, the system is aiding in maintaining vehicle
directional control.

See Electronic Stability Control (ESC) on page 4-8 and
Traction Control System (TCS) on page 4-6 for more
information.

See DIC Warnings and Messages on page 3-41 for
more information on the messages associated with
this light.

3-29

Engine Coolant Temperature
Warning Light

The engine coolant
temperature warning light
will come on when the
engine has overheated.

If this happens you should pull over and turn off the
engine as soon as possible. See Engine Overheating on
page 5-26 for more information.

Notice: Driving with the engine coolant temperature
warning light on could cause your vehicle to
overheat. See Engine Overheating on page 5-26.
Your vehicle could be damaged, and it might not be
covered by your warranty. Never drive with the
engine coolant temperature warning light on.

This light will also come on briefly when starting your
vehicle. If it does not, have your vehicle serviced.

Low Coolant Warning Light

This light comes on briefly
when you turn your
ignition on.

If this light comes on and stays on, the coolant level in
your vehicle is low. If the light is on you may have a
serious overheating problem.

Notice: Driving with the low coolant warning light
on could cause your vehicle to overheat. See
“Engine Overheating” under Engine Coolant on
page 5-24. Your vehicle could be damaged and the
damages might not be covered by your warranty.

See Engine Coolant on page 5-24 for more information.
Your vehicle should be serviced as soon as possible.

3-30

Tire Pressure Light

Your vehicle has a tire
pressure light.

This light comes on briefly when the engine is started
and provides information about tire pressures and
the Tire Pressure Monitoring System.

When the Light is Solid

This indicates that one or more of your tires are
significantly underinflated.

A tire pressure message in the Driver Information
Center (DIC), may accompany the light. See DIC
Warnings and Messages on page 3-41 for more
information. Stop and check your tires as soon as it is
safe to do so. If underinflated, inflate to the proper
pressure. See Tires on page 5-50 for more information.

When the Light Flashes First and
Then is Solid

This indicates that there may be a problem with the
Tire Pressure Monitor System. The light will flash
for about a minute and then stay on solid for the
remainder of the ignition cycle. This sequence will repeat
with every ignition cycle. See Tire Pressure Monitor
System on page 5-58 for more information.

3-31

Malfunction Indicator Lamp

Check Engine Light

A computer system called OBD II (On-Board
Diagnostics-Second Generation) monitors operation of
the fuel, ignition, and emission control systems. It makes
sure that emissions are at acceptable levels for the
life of the vehicle, helping to produce a cleaner
environment.

The check engine light
comes on to indicate that
there is an OBD II
problem and service is
required.

Malfunctions often are indicated by the system before
any problem is apparent. This can prevent more serious
damage to your vehicle. This system is also designed
to assist your service technician in correctly diagnosing
any malfunction.

Notice: If you keep driving your vehicle with this
light on, after a while, the emission controls
might not work as well, your vehicle’s fuel economy
might not be as good, and the engine might not
run as smoothly. This could lead to costly repairs
that might not be covered by your warranty.

Notice: Modifications made to the engine,
transmission, exhaust, intake, or fuel system of
your vehicle or the replacement of the original tires
with other than those of the same Tire Performance
Criteria (TPC) can affect your vehicle’s emission
controls and can cause this light to come on.
Modifications to these systems could lead to costly
repairs not covered by your warranty. This could
also result in a failure to pass a required Emission
Inspection/Maintenance test. See Accessories
and Modifications on page 5-3.

3-32

This light comes on, as a check to show it is working,
when the ignition is turned to ON/RUN but the engine is
not running. If the light does not come on, have it
repaired. This light also comes on during a malfunction
in one of two ways:

•

Light Flashing — A misfire condition has been
detected. A misfire increases vehicle emissions and
could damage the emission control system on your
vehicle. Diagnosis and service might be required.

•

Light On Steady — An emission control system
malfunction has been detected on your vehicle.
Diagnosis and service might be required.

If the Light is Flashing

The following can prevent more serious damage to
your vehicle:

•

Reduce vehicle speed.

•

Avoid hard accelerations.

•

Avoid steep uphill grades.

If the light stops flashing and remains on steady,
see “If the Light Is On Steady” following.

If the light continues to flash, when it is safe to do so,
stop the vehicle. Find a safe place to park the vehicle.
Turn the key off, wait at least 10 seconds, and restart
the engine. If the light remains on steady, see “If the
Light Is On Steady” following. If the light is still flashing,
follow the previous steps and see your dealer/retailer
for service as soon as possible.

If the Light Is On Steady

You might be able to correct the emission system
malfunction by considering the following:

Did you recently put fuel into your vehicle?

If so, reinstall the fuel cap, making sure to fully
install the cap. See Filling the Tank on page 5-8.
The diagnostic system can determine if the fuel cap has
been left off or improperly installed. A loose or missing
fuel cap allows fuel to evaporate into the atmosphere.
A few driving trips with the cap properly installed should
turn the light off.

Did you just drive through a deep puddle of water?

If so, your vehicle’s electrical system might be wet.
The condition is usually corrected when the electrical
system dries out. A few driving trips should turn the
light off.

3-33

Have you recently changed brands of fuel?

If so, be sure to fuel your vehicle with quality fuel.
See Gasoline Octane on page 5-5. Poor fuel quality
causes the engine not to run as efficiently as designed.
You might notice this as stalling after start-up,
stalling when you put the vehicle into gear, misfiring,
hesitation on acceleration, or stumbling on
acceleration — these conditions might go away once
the engine is warmed up. This will be detected by
the system and cause the light to turn on.

If you experience one or more of these conditions,
change the fuel brand you use. It will require at least
one full tank of the proper fuel to turn the light off.

If none of the above steps have made the light
turn off, your dealer/retailer can check the vehicle.
Your dealer/retailer has the proper test equipment and
diagnostic tools to fix any mechanical or electrical
problems that might have developed.

Emissions Inspection and Maintenance
Programs

Some state/provincial and local governments have or
might begin programs to inspect the emission control
equipment on your vehicle. Failure to pass this
inspection could prevent you from getting a vehicle
registration.

Here are some things you need to know to help your
vehicle pass an inspection:

Your vehicle will not pass this inspection if the check
engine light is on or not working properly.

Your vehicle will not pass this inspection if the OBD
(on-board diagnostic) system determines that critical
emission control systems have not been completely
diagnosed by the system. The vehicle would be
considered not ready for inspection. This can happen
if you have recently replaced the battery or if the battery
has run down. The diagnostic system is designed to
evaluate critical emission control systems during normal
driving. This can take several days of routine driving.
If you have done this and your vehicle still does not pass
the inspection for lack of OBD system readiness, your
dealer/retailer can prepare the vehicle for inspection.

3-34

Oil Pressure Light

{

CAUTION:

Do not keep driving if the oil pressure is low.
If you do, your engine can become so hot that it
catches fire. You or others could be burned.
Check your oil as soon as possible and have
your vehicle serviced.

Notice: Lack of proper engine oil maintenance may
damage the engine. The repairs would not be
covered by your warranty. Always follow the
maintenance schedule in this manual for changing
engine oil.

This light will come on
briefly when you start your
engine. If it does not,
have your vehicle serviced.

When the light comes on and stays on, it means that oil
is not flowing through your engine properly. You could
be low on oil and you might have some other system
problem.

Security Light

For information regarding
this light and the vehicle’s
security system, see
Content Theft-Deterrent
on page 2-12.

Fog Lamp Light

The fog lamp light will
come on when the fog
lamps are in use.

The light will go out when the fog lamps are turned off.
See Fog Lamps on page 3-14 for more information.

3-35

Reduced Engine Power Light

This light will come on
briefly when you start the
engine.

This light, along with the service engine soon light will
be displayed when a noticeable reduction in the
vehicle’s performance may occur. Stop the vehicle and
turn off the ignition. Wait for 10 seconds and restart
your vehicle. This may correct the condition.

The vehicle may be driven at a reduced speed when
the reduced engine power light is on but acceleration
and speed may be reduced. The performance may
be reduced until the next time you drive your vehicle.
If this light stays on, see your dealer/retailer as soon as
possible for diagnosis and repair.

Highbeam On Light

This light comes on when
the high-beam headlamps
are in use.

See Headlamp High/Low-Beam Changer on page 3-8
for more information.

Trunk Ajar Light

This light will come on
briefly when the engine
is started.

This light will also come on and a chime will sound if
the trunk is ajar. There will also be a TRUNK AJAR
message in your Driver Information Center (DIC). For
more information see DIC Warnings and Messages
on page 3-41. Do not drive with the trunk ajar.

3-36
