Saturn Sky (2008 year). Manual - part 7

The main components of your instrument panel are the following:

A. Side Window Outlets. See Climate Control System

on page 3-17.

B. Air Outlets. See Outlet Adjustment on page 3-20.

C. Turn Signal/Multifunction Lever. See Turn

Signal/Multifunction Lever on page 3-7.

D. Cruise Control Buttons (If Equipped). See Cruise

Control on page 3-10.

E. Instrument Panel Cluster. See Instrument Panel

Cluster on page 3-21.

F. Audio Steering Wheel Controls (If Equipped).

See Audio Steering Wheel Controls on page 3-71.

G. Hazard Warning Flashers Button. See Hazard

Warning Flashers on page 3-6.

H. Fog Lamp Button. See Fog Lamps on page 3-14.

I. Instrument Panel Brightness Control. See Instrument

Panel Brightness on page 3-15.

J. Driver Information Center (DIC) Controls. See Driver

Information Center (DIC) on page 3-38.

K. Horn. See Horn on page 3-6.

L. Windshield Wiper/Washer Controls. See Windshield

Wipers on page 3-9 and Windshield Washer on
page 3-10.

M. Climate Controls. See Climate Control System on

page 3-17.

N. Passenger Air Bag Status Indicator. See Passenger

Airbag Status Indicator on page 3-25.

O. Shift Lever. See Manual Transmission Operation on

page 2-23. See Automatic Transmission Operation
on page 2-20 (If Equipped).

P. Parking Brake Lever. See Parking Brake on

page 2-24.

Q. Audio System. See Audio System(s) on page 3-50.

R. Electronic Stability Control/Traction Control

System Button. See Electronic Stability
Control (ESC) on page 4-8.

S. Cigarette Lighter (If Equipped). Accessory Power

Outlet (If Equipped). See Ashtray(s) and Cigarette
Lighter on page 3-16 and Accessory Power Outlet(s)
on page 3-16.

T. Cupholder. See Cupholder(s) on page 2-33.

U. Trunk Release. See Trunk on page 2-8.

V. Glove Box. See Glove Box on page 2-33.

3-5

Hazard Warning Flashers

The hazard warning flashers let you warn the police and
others that you have a problem. The front and rear
turn signal lamps will flash on and off.

The hazard warning
flasher button is located
towards the center of
the instrument panel.

Press the button to make the front and rear turn signal
lamps flash on and off. Press the button again to
turn the flashers off.

While the hazard warning flashers are on, the turn
signals do not work.

The hazard warning flashers work no matter what
position the key is in, and even if the key is not in the
ignition switch.

Other Warning Devices

If you carry reflective triangles, you can set them up at
the side of the road about 300 feet (100 m) behind
your vehicle.

Horn

To sound the horn, press the center pad on the steering
wheel.

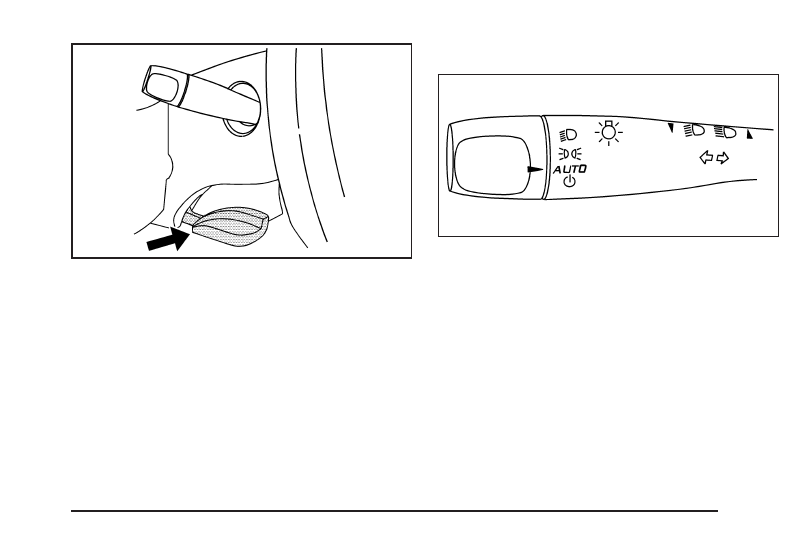

Tilt Wheel

A tilt wheel allows you to adjust the steering wheel
before you drive. You can raise the steering wheel to
the highest level to give your legs more room when you
enter and exit the vehicle.

The lever that allows you to tilt the steering wheel is
located on the left side of the steering column.

3-6

To tilt the wheel, pull down the lever. Then move the
wheel to a comfortable position, pull up the lever to lock
the wheel in place.

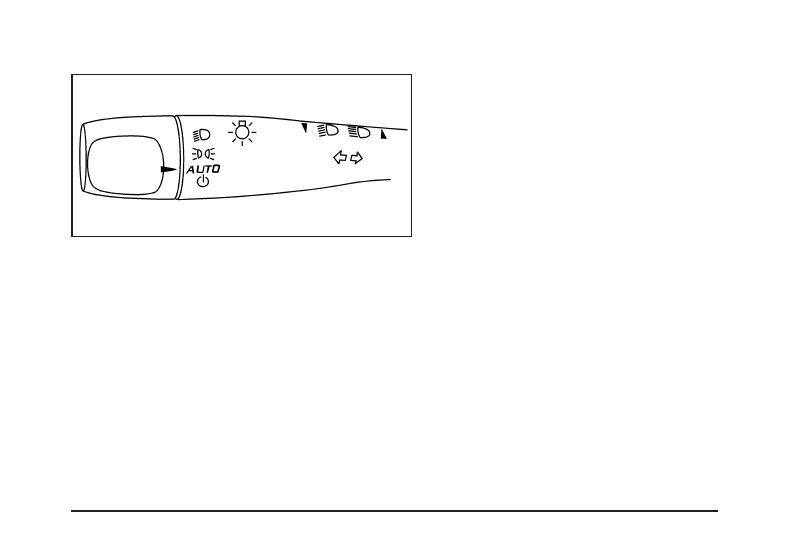

Turn Signal/Multifunction Lever

The lever on the left side of the steering column
includes the following:

•

G

Turn and Lane-Change Signals. See Turn and

Lane-Change Signals on page 3-8.

•

53

Headlamp High/Low-Beam Changer.

See Headlamp High/Low-Beam Changer on
page 3-8.

•

Flash-to-Pass. See Flash-to-Pass on page 3-8.

•

O

Exterior Lamp Control. See Headlamps

on page 3-13.

3-7

Turn and Lane-Change Signals

The turn signal has two upward (for right) and
two downward (for left) positions. These positions
allow you to signal a turn or a lane change.

To signal a turn, move the lever all the way up or
down. When the turn is finished, the lever will return
automatically.

An arrow on the instrument
panel cluster will flash in
the direction of the
turn or lane change.

To signal a lane change, raise or lower the lever until
the arrow starts to flash. Hold it there until you complete
your lane change. The lever will return by itself when
you release it.

As you signal a turn or a lane change, if the arrows
flash rapidly, a signal bulb may be burned out and other
drivers will not see your turn signal. If a bulb is burned
out, replace it to help avoid an accident.

If the arrows do not go on at all when you signal a turn,
check the fuse. See Fuses and Circuit Breakers on
page 5-94.

Headlamp High/Low-Beam Changer

To change the headlamps from low beam to high
beam, push the turn signal lever away from you.

When the high beams
are on, this light on the
instrument panel cluster
will also be on.

To change the headlamps from high beam to low beam,
pull the turn signal lever toward you.

Flash-to-Pass

This feature lets you use your high-beam headlamps to
signal a driver in front of you that you want to pass.

To use it, pull the turn signal/multifunction lever toward
you until the high-beam headlamps come on, then
release the lever to turn them off.

3-8

Windshield Wipers

Use this lever, located on the right side of the steering
wheel, to operate the windshield wipers.

9

(Off): Move the lever to this position to turn off the

windshield wipers.

&

(Intermittent; Speed Sensitive Wipers): Move the

lever to this position for intermittent or speed sensitive
operation. When you select this position, the delay
will vary depending on the vehicles speed, as well as
the manually selected delay.

x

(Delay): When the lever is in the intermittent

position, turn the intermittent adjust band with this
symbol on it up or down to set for a shorter or longer
delay between wipes. To the left of the adjust band are
bars, increasing in size from bottom to top, that
indicate the frequency of the wipes. Smaller bars mean
the wipers movement is less frequent. Larger bars
mean the movement is more frequent.

6

(Low Speed): Move the lever up to the first

setting past intermittent, for steady wiping at low speed.

1

(High Speed): Move the lever up to the second

setting past intermittent, for wiping at high speed.

8

(Mist): Move the lever all the way down to this

position for a single wiping cycle. Hold it there until the
windshield wipers start; then let go. The windshield
wipers will stop after one wiping cycle. If you want
additional wiping cycles, hold the lever down longer.

Damaged wiper blades may prevent you from seeing well
enough to drive safely. To avoid damage, be sure to clear
ice and snow from the wiper blades before using them.

If the wiper blades are frozen to the windshield,
carefully loosen or thaw them. If your blades do
become damaged, get new blades or blade inserts.

3-9

Heavy snow or ice can overload your wiper motor.
A circuit breaker will stop the motor until it cools.
Clear away snow or ice to prevent an overload. If the
motor gets stuck, turn the wipers off, clear away
the snow or ice, and then turn the wipers back on.

As an added safety feature, if the wipers are on for more
than 15 seconds, the vehicle’s headlamps will turn on
automatically. They will turn off 15 seconds after
the wipers are turned off.

Windshield Washer

To wash the windshield, press the button at the end of
the lever until the washers begin.

{

CAUTION:

In freezing weather, do not use your washer
until the windshield is warmed. Otherwise the
washer fluid can form ice on the windshield,
blocking your vision.

When the button is released, the washers stop, but the
wipers continue to wipe about three times or resume
the previous speed.

Cruise Control

With cruise control, your vehicle can maintain a speed
of about 25 mph (40 km/h) or more without keeping your
foot on the accelerator. This can really help on long
trips. Cruise control does not work at speeds below
25 mph (40 km/h).

{

CAUTION:

Cruise control can be dangerous where you
cannot drive safely at a steady speed. So, do
not use your cruise control on winding roads
or in heavy traffic.

Cruise control can be dangerous on slippery
roads. On such roads, fast changes in tire
traction can cause excessive wheel slip, and
you could lose control. Do not use cruise
control on slippery roads.

3-10

Setting Cruise Control

{

CAUTION:

If you leave your cruise control on when you
are not using cruise, you might hit a button
and go into cruise when you do not want to.
You could be startled and even lose control.
Keep the cruise control switch off until you
want to use cruise control.

The cruise control buttons
are located on the left side
of the steering wheel.

J

(On/Off): Press this button to turn the cruise control

system on and off. The LED indicator light will turn on
and off when this button is pressed.

RES+ (Resume): Press this button to resume a set
speed and to accelerate the speed.

SET

−

(Set): Press this button to set a speed and to

decrease the speed.

To set a speed do the following:

1. Press the on/off button to turn cruise control on.

The indicator light on the button will come on.

2. Get to the speed desired.

3. Press the SET

−

control button and release it.

The CRUISE ENGAGED message will appear
on the Driver Information Center (DIC) to show the
system is on.

4. Take your foot off the accelerator pedal.

Resuming a Set Speed

Suppose you set your cruise control at a desired speed
and then you apply the brake. This, of course,
disengages the cruise control. To return to your
previously set speed, you do not need to go through the
set process again. Once you are going about 16 mph
(26 km/h) or more, you can press the RES+ button briefly.

This will take you back up to your previously chosen
speed and stay there.

3-11

Increasing Speed While Using Cruise
Control

There are two ways to increase speed.

1. Disengage the cruise control by applying the brake

pedal, but do not turn it off. Accelerate to a higher
speed and reset the cruise control.

2. If the cruise control system is already engaged,

press the RES+ button. Press it until you get up
to the speed desired, and then release the button.
To increase the speed in very small amounts,
press the RES+ button briefly and then release it.
Each time you do this, the vehicle will go about
1.25 mph (2 km/h) faster.

Reducing Speed While Using Cruise
Control

If the cruise control system is already on,

•

Push and hold the SET

−

part of the button until you

reach the lower speed desired, then release it.

•

To slow down in very small amounts, push the
SET

−

part of the button briefly. Each time this

is done, the vehicle will go about 1.25 mph (2 km/h)
slower.

Passing Another Vehicle While Using
Cruise Control

Use the accelerator pedal to increase the vehicle speed.
When you take your foot off the pedal, the vehicle will
slow down to the cruise control speed you set earlier.

Using Cruise Control on Hills

How well the cruise control works on hills depends upon
the vehicle speed, load, and the steepness of the
hills. When going up steep hills, you might have to step
on the accelerator pedal to maintain the vehicle
speed. When going downhill, you might have to brake
or shift to a lower gear to reduce the vehicle speed.
Of course, applying the brake turns off the cruise control.
Many drivers find this to be too much trouble and do
not use cruise control on steep hills.

Ending Cruise Control

To end cruise control, step lightly on the brake pedal or
the clutch pedal.

Stepping on the brake pedal or clutch pedal will only
end the current cruise control session. Press the cruise
control on/off button to turn the system completely off.

Erasing Speed Memory

When you turn off the cruise control or the ignition,
the cruise control set speed memory is erased.

3-12

Headlamps

The lever on the left side of the steering column
operates the exterior lamps.

The exterior lamp switch has the following four positions:

2

(Headlamps): This position turns on the

headlamps, parking lamps, and taillamps.

;

(Parking Lamps): This position turns on the

parking lamps and taillamps only.

AUTO (Automatic Headlamp System): This position
automatically turns on the Daytime Running Lamps
(DRL) during daytime, and the headlamps, parking
lamps, and taillamps at night.

P

(Off/On): This position is an Off/On switch for the

Automatic Headlamp System. In Canada, this applies
to vehicles with an automatic transmission set to
PARK (P) and manual transmission vehicles with the
parking brake engaged.

When operating in AUTO, a brief turn of the switch to
off/on will turn off the Automatic Headlamp System.
An AUTO LIGHTS OFF message will display on
the Driver Information Center (DIC) and a chime will
sound. Turning the switch to off/on again will turn
the Automatic Headlamp System back on. An AUTO
LIGHTS ON message will display on the Driver
Information Center (DIC).

The Automatic Headlamp System is always turned on
at the beginning of an ignition cycle for vehicles
with manual transmission. When the parking brake is
engaged, the automatic headlamps will turn off.

For vehicles with an automatic transmission, when the
shift lever is shifted out of PARK (P), the Automatic
Headlamp System will turn on. Shifting the lever back to
PARK (P) will turn off the automatic headlamp system.

Headlamps on Reminder

If the driver’s door is opened with the ignition off and
the lamps on, a warning chime will sound. This lets you
know that the headlamps are still on.

3-13

Daytime Running Lamps (DRL)

Daytime Running Lamps (DRL) can make it easier for
others to see the front of your vehicle during the
day. DRL can be helpful in many different driving
conditions, but they can be especially helpful in the short
periods after dawn and before sunset. Fully functional
daytime running lamps are required on all vehicles
first sold in Canada.

Your vehicle has a light sensor on top of the instrument
panel that helps control the DRL. Make sure it is not
covered or the headlamps will come on when they are
not needed.

The DRL system makes both low beam headlamps turn
on at reduced intensity when the following conditions
are met:

•

The ignition is on.

•

The exterior lamp control is turned to AUTO.

•

The light sensor detects daytime light.

•

The shift lever is not in PARK (P).

While the DRL system is on, the taillamps, sidemarker
lamps, and instrument panel lights will not be on.

The DRL system turns off on U.S. vehicles by using the
on/off switch for one ignition cycle, if the vehicle is in
the PARK (P) position, or if the vehicle speed is
less than 5 mph (8 km/h) after the vehicle is started.

For vehicles first sold in Canada the DRL system will
turn off when a automatic transmission vehicle is in the
PARK (P) position or the park brake is set on a
manual transmission vehicle and the vehicle speed is
less than 8 mph (13 km/h).

As with any vehicle, you should turn on the regular
headlamp system when it is needed.

Fog Lamps

The fog lamp button is
located on the instrument
panel, to the left of the
steering wheel.

The ignition must be on to turn the fog lamps on.

Push the button to turn the fog lamps on and off.
An indicator light on the instrument panel cluster will
come on when the fog lamps are on.

The parking lamps will automatically turn on and off
when the fog lamps are turned on and off.

3-14

The fog lamps will turn off while the high-beam
headlamps are turned on.

Some localities have laws that require the headlamps to
be on along with the fog lamps.

Instrument Panel Brightness

The control for this feature is located on the instrument
panel to the left of the steering wheel.

Turn the thumbwheel up to brighten the lights or down
to dim them.

Entry/Exit Lighting

The lamps inside your vehicle will go on when you open
any door. These lamps will fade out after about
20 seconds after all of the doors have been closed or
when the ignition is turned on. These lamps will also go
on when you press the trunk release, unlock symbol
button or the horn symbol on the Remote Keyless Entry
System (RKE) Transmitter.

The lamps inside the vehicle will stay on for about
20 seconds after the key is removed from the ignition to
provide an illuminated exit.

Mirror Reading Lamps

Your vehicle has reading lamps on the rearview
mirror. Push the button to turn the reading lamps
on and off.

Battery Run-Down Protection

Your vehicle has a battery saver feature designed to
protect the vehicle’s battery.

When any interior lamp is left on and the ignition is
turned off, the battery rundown protection system
automatically turns the lamp off after 20 minutes.
This prevents draining of the battery.

3-15

Accessory Power Outlet(s)

The accessory power outlet can be used to connect
electrical equipment such as a cellular phone or
CB radio.

The accessory power outlet is located on the instrument
panel, to the right of the radio.

To use the outlet, remove the cover. When not in use,
always cover the outlet with the protective cap.

Notice: Leaving electrical equipment plugged in for
an extended period of time while the vehicle is off
will drain the battery. Power is always supplied
to the outlets. Always unplug electrical equipment
when not in use and do not plug in equipment
that exceeds the maximum 20 ampere rating.

Certain electrical accessories may not be compatible
with the accessory power outlet and could result
in blown vehicle or adapter fuses. If you experience a
problem, see your dealer/retailer for additional
information on the accessory power outlet.

Notice: Adding any electrical equipment to your
vehicle can damage it or keep other components
from working as they should. The repairs would not
be covered by your warranty. Do not use equipment
exceeding maximum amperage rating of 20 amperes.
Check with your dealer/retailer before adding
electrical equipment.

When adding electrical equipment, be sure to follow the
installation instructions included with the equipment.

Notice: Improper use of the power outlet can cause
damage not covered by your warranty. Do not
hang any type of accessory or accessory bracket
from the plug because the power outlets are
designed for accessory power plugs only.

Ashtray(s) and Cigarette Lighter

Your vehicle may have a removable muffin tin ashtray
and cigarette lighter. The muffin tin ashtray can be
placed into the front console side cupholder. To use the
lighter, located on the instrument panel to the left
side of the glove box door, push it in all the way and let
go. When it is ready, it will pop back out by itself.

Notice: Holding a cigarette lighter in while it is
heating does not let the lighter back away from the
heating element when it is hot. Damage from
overheating can occur to the lighter or heating
element, or a fuse could be blown. Do not hold a
cigarette lighter in while it is heating.

Notice: If you put papers, pins, or other flammable
items in the ashtray, hot cigarettes or other
smoking materials could ignite them and possibly
damage your vehicle. Never put flammable items in
the ashtray.

3-16

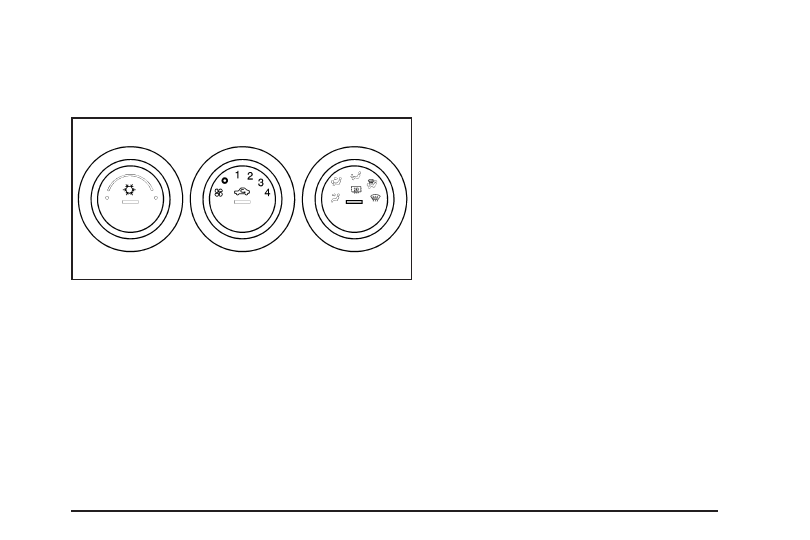

Climate Controls

Climate Control System

The heating, cooling, and ventilation of the vehicle can
be controlled with this system. Set the control
between modes to get a combination of the two modes.

Temperature: Turn the left knob on the control panel
to adjust the temperature of the air in the vehicle.
Turn the knob clockwise or counterclockwise to increase
or decrease the temperature.

#

(Air Conditioning): Press the left knob on the

control panel to turn the air conditioning system
on or off. An indicator light on the button comes on
to show that the air conditioning is activated.
When the system is on, this setting cools and
dehumidifies the air entering the vehicle.

The air conditioning will not function if the fan is turned
off. If air conditioning is selected with fan off, the
indicator light flashes three times and then turns off.

There could be a slight change in engine performance
when the air conditioning compressor turns off and turns
on again. This is normal. The system is designed to
make adjustments to help with fuel economy while still
maintaining the selected temperature.

The air conditioning system removes moisture from the
air, so a small amount of water can drip underneath
your vehicle while idling or after turning off the engine.
This is normal.

Air conditioning does not operate at temperature
below 40°F (4°C). In temperatures above 40°F (4°C),
the air conditioning cannot be turned off in defrost,
floor/defog, and recirculation modes because it helps to
remove moisture from the vehicle. It also helps to
keep the windows clear.

3-17

On hot days, open the windows to let the hot inside air
escape; then close them. This helps reduce the time
it takes for the vehicle to cool down. It also helps
the system to operate more efficiently.

For quick cool down on hot days, do the following:

1. Select the vent mode.

2. Select recirculation mode.

3. Select the air conditioning to on.

4. Select the coolest temperature.

5. Select the highest fan speed.

Using these settings together for long periods of time
can cause the air inside of the vehicle to become too dry.
To prevent this from happening, after the air in the vehicle
has cooled, turn the recirculation mode off.

9

(Fan): Turn the center knob on the control panel to

control the fan speed. Turn the knob clockwise or
counterclockwise to increase or decrease the fan speed.

9

(Off): Turn the center knob to this position to turn

the fan off.

?

(Recirculation): Press the center knob on the

control panel to recirculate air inside the vehicle
and prevent outside air from coming in. It can be used
to prevent outside odors from entering the vehicle
and cool the air inside the vehicle more quickly.

Press this button to turn the recirculation mode on or
off. An indicator light on the button comes on while the
recirculation mode is activated.

Recirculation is available in the bi-level and vent modes.
If recirculation is selected in either floor/heat, floor/defog,
or defrost mode, the indicator light flashes three times
indicating it is not available in that mode.

The right knob on the control panel is used to direct the
airflow inside the vehicle. Turn the knob to select one
of the following modes:

H

(Vent): Turn the right knob on the control panel to

this mode to direct air to the instrument panel outlets.

\

(Bi-Level): Turn the right knob on the control panel

to this mode to direct air to the instrument panel, floor,
defroster and side window outlets. Cooler air is directed
to the upper outlets and warmer air to the floor outlets.

[

(Floor): Turn the right knob on the control panel to

this mode to direct most of the air to the floor outlets.
The remaining air is directed to the side window
and defroster outlets. If low or no airflow is on the
passenger side, make sure that the carpet covering is
tucked under floor outlets.

3-18

Defogging and Defrosting

Fog on the inside of windows is a result of high humidity
(moisture) condensing on the cool window glass.
This can be minimized if the climate control system is
used properly. There are two modes to clear fog or frost
from your windshield and side windows. Use the defog
mode to clear the windows of fog or moisture and warm
the passengers. Use the defrost mode to remove fog or
frost from the windshield more quickly. For best results,
clear all snow and ice from the windshield before
defrosting. Use a temperature setting that provides warm
air. The warmer the air the quicker the windows clear.

To prevent fogging on the inside of the windows in
modes other than floor/defog and defrost, make sure
the air conditioning compressor is on and recirculation
mode is off.

/

(Floor/Defog): Turn the right knob on the control

panel to this mode to direct the air to the windshield, the
side window outlets, and to the floor outlets. When this
mode is selected, the system runs the air conditioning
compressor unless the outside temperature is near
freezing or below.

0

(Defrost): Turn the right knob on the control panel to

this mode to direct most of the air to the windshield, and
the side window outlets. When this mode is selected, the
system runs the air conditioning compressor unless the
outside temperature is near or below freezing.

Do not drive the vehicle until all the windows are clear.

Rear Window Defogger

The rear window defogger uses a warming grid to
remove fog or frost from the rear window. Be sure to
clear as much snow from the rear window as possible.
An indicator light on the knob comes on while the
rear window defogger is activated. The rear window
defogger turns off about fifteen minutes after the knob is
pressed. If turned on again, the defogger will run for
about seven and one-half minutes before turning off.
If vehicle speed is greater than 50 mph (80 kph) and the
rear defogger is active, it will remain on as long as
the speed is greater than 50 mph (80 kph). The defogger
can also be turned off by pressing the knob again or
by turning off the engine.

Do not use the rear defogger when the convertible top
is down.

=

(Rear Defogger): Press the right knob on the

control panel to turn the rear window defogger on or off.
Do not use the rear defogger when the convertible
top is down.

Notice: Do not use anything sharp on the inside of
the rear window. If you do, you could cut or damage
the warming grid, and the repairs would not be
covered by your warranty. Do not attach a temporary
vehicle license, tape, a decal or anything similar
to the defogger grid.

3-19

Outlet Adjustment

Use the air outlets located in the center and on the side
of your instrument panel to direct the airflow.

Use the tab located on the air outlets to change the
direction of the airflow.

Your vehicle has flow through ventilation that allows
outside air to be forced through your ventilation system
when your vehicle is moving. Outside air will enter
the vehicle when the air conditioning fan is running.
Flow through ventilation can be stopped in vent
and bi-level modes by pressing the recirculation button.

Operation Tips

•

Clear away any ice, snow or leaves from the air
inlets at the base of the windshield that may
block the flow of air into your vehicle.

•

Use of non-Saturn approved hood deflectors may
adversely affect the performance of the system.

•

Keep the path under the front seats clear of objects
to help circulate the air inside of your vehicle more
effectively.

Warning Lights, Gages, and
Indicators

This part describes the warning lights and gages on
your vehicle.

Warning lights and gages can signal that something is
wrong before it becomes serious enough to cause
an expensive repair or replacement. Paying attention to
the warning lights and gages could also save you or
others from injury.

Warning lights come on when there may be or is a
problem with one of your vehicle’s functions. As the
details show on the next few pages, some warning lights
come on briefly when you start the engine just to let you
know they are working. If you are familiar with this
section, you should not be alarmed when this happens.

Gages can indicate when there may be or is a problem
with one of your vehicle’s functions. Often gages
and warning lights work together to let you know when
there is a problem with your vehicle.

When one of the warning lights comes on and stays on
as you are driving, or when one of the gages shows
there may be a problem, check the section that tells you
what to do about it. Please follow this manual’s
advice. Waiting to do repairs can be costly and even
dangerous. So get to know your vehicle’s warning lights
and gages. They can be a big help.

3-20
