Tires

To clean the tires, use a stiff brush with tire cleaner.

Notice: Using petroleum-based tire dressing
products on your vehicle may damage the paint
finish and/or tires. When applying a tire dressing,
always wipe off any overspray from all painted
surfaces on your vehicle.

Sheet Metal Damage

If the vehicle is damaged and requires sheet metal
repair or replacement, make sure the body repair shop
applies anti-corrosion material to parts repaired or
replaced to restore corrosion protection.

Original manufacturer replacement parts will provide the
corrosion protection while maintaining the warranty.

Finish Damage

Any stone chips, fractures or deep scratches in the
finish should be repaired right away. Bare metal will
corrode quickly and may develop into major repair
expense.

Minor chips and scratches can be repaired with touch-up
materials available from your dealer/retailer. Larger
areas of finish damage can be corrected in your
dealer’s/retailer’s body and paint shop.

Underbody Maintenance

Chemicals used for ice and snow removal and dust
control can collect on the underbody. If these are not
removed, corrosion and rust can develop on the
underbody parts such as fuel lines, frame, floor pan,
and exhaust system even though they have corrosion
protection.

At least every spring, flush these materials from the
underbody with plain water. Clean any areas where mud
and debris can collect. Dirt packed in close areas of
the frame should be loosened before being flushed.
Your dealer/retailer or an underbody car washing system
can do this for you.

Chemical Paint Spotting

Some weather and atmospheric conditions can create a
chemical fallout. Airborne pollutants can fall upon and
attack painted surfaces on the vehicle. This damage can
take two forms: blotchy, ring-shaped discolorations, and
small, irregular dark spots etched into the paint surface.

Although no defect in the paint job causes this, we will
repair, at no charge to the owner, the surfaces of
new vehicles damaged by this fallout condition within
12 months or 12,000 miles (20 000 km) of purchase,
whichever occurs first.

5-93

Vehicle Care/Appearance Materials

Description

Usage

Polishing Cloth
Wax-Treated

Interior and exterior
polishing cloth.

Tar and Road Oil
Remover

Removes tar, road oil and
asphalt.

Chrome Cleaner
and Polish

Use on chrome or
stainless steel.

White Sidewall Tire
Cleaner

Removes soil and black
marks from whitewalls.

Vinyl Cleaner

Cleans vinyl.

Glass Cleaner

Removes dirt, grime,
smoke and fingerprints.

Chrome and Wire Wheel
Cleaner

Removes dirt and grime
from chrome wheels and
wire wheel covers.

Finish Enhancer

Removes dust,
fingerprints, and surface
contaminants. Spray on
wipe off.

Description

Usage

Swirl Remover Polish

Removes swirl marks, fine
scratches and other light
surface contamination.

Cleaner Wax

Removes light scratches
and protects finish.

Foaming Tire Shine
Low Gloss

Cleans, shines and
protects tires. No wiping
necessary.

Wash Wax Concentrate

Medium foaming
shampoo. Cleans and
lightly waxes.
Biodegradable and
phosphate free.

Spot Lifter

Removes spots and stains
from carpets, vinyl and
cloth upholstery.

Odor Eliminator

Odorless spray odor
eliminator used on fabrics,
vinyl, leather and carpet.

5-94

Vehicle Identification

Vehicle Identification Number (VIN)

This is the legal identifier for your vehicle. It appears
on a plate in the front corner of the instrument panel,
on the driver side. You can see it if you look through the
windshield from outside your vehicle. The VIN also
appears on the Vehicle Certification and Service Parts
labels and the certificates of title and registration.

Engine Identification

The eighth character in the VIN is the engine code.
This code helps you identify your vehicle’s engine,
specifications, and replacement parts. See Capacities
and Specifications on page 5-102 for your vehicle’s
engine code.

Service Parts Identification Label

This label is in the trunk, on the driver side, near
the spare tire cover. It is very helpful if you ever need to
order parts. The label has the following information:

•

Vehicle Identification Number (VIN)

•

Model designation

•

Paint information

•

Production options and special equipment

Do not remove this label from the vehicle.

5-95

Electrical System

Add-On Electrical Equipment

Notice: Do not add anything electrical to your
vehicle unless you check with your dealer/retailer
first. Some electrical equipment can damage your
vehicle and the damage would not be covered by
your warranty. Some add-on electrical equipment can
keep other components from working as they should.

Add-on equipment can drain your vehicle’s battery, even
if your vehicle is not operating.

Your vehicle has an airbag system. Before attempting to
add anything electrical to your vehicle, see Servicing
Your Airbag-Equipped Vehicle on page 1-64.

Headlamp Wiring

The headlamp wiring is protected by fuses. Should your
headlamps fail to function, have your headlamp
system checked right away.

Windshield Wiper Fuses

The windshield wiper motor is protected by a circuit
breaker and a fuse. If the motor overheats due to heavy
snow, etc., the wiper will stop until the motor cools.
If the overload is caused by some electrical problem,
have it fixed.

Power Windows and Other Power
Options

Fuses in the fuse block protect the power windows.
When the current load is too heavy, the fuse opens
protecting the circuit until the problem is fixed.

5-96

Fuses and Circuit Breakers

The wiring circuits in your vehicle are protected from
short circuits by a combination of fuses, circuit breakers
and fusible thermal links. This greatly reduces the
chance of damage caused by electrical problems.

Look at the silver-colored band inside the fuse. If the
band is broken or melted, replace the fuse. Be sure you
replace a bad fuse with a new one of the identical
size and rating.

If you ever have a problem on the road and do not have
a spare fuse, you can “borrow” one that has the same
amperage. Just pick some feature of your vehicle that
you can get along without — like the radio or cigarette
lighter — and use its fuse if it is the correct amperage.
Replace it as soon as you can.

There are two fuse blocks in your vehicle: the floor
console fuse block and the engine compartment
fuse block.

There is one additional fuse located in the back of the
vehicle near the battery.

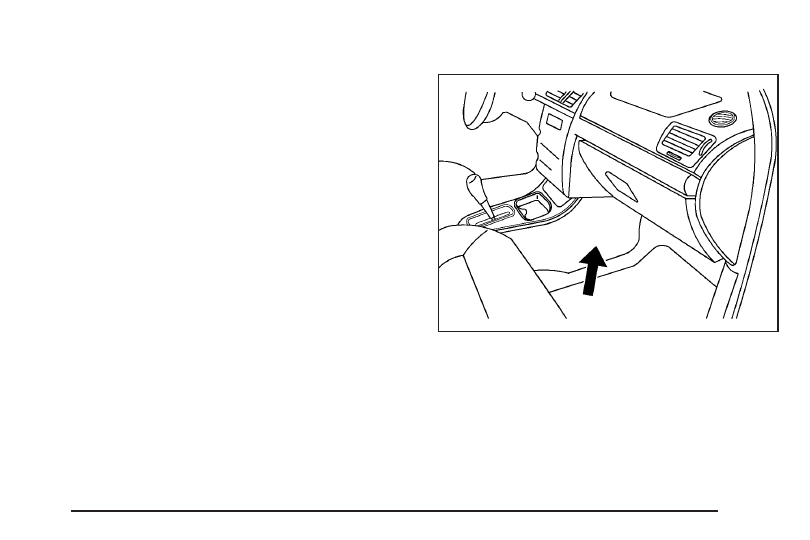

Floor Console Fuse Block

The floor console fuse block is located on the passenger
side of the floor console behind the forward panel.
The panel has three clips. Pull the panel to disconnect
the three clips, and access the fuses. Use the fuse
puller to remove fuses.

5-97

Fuses

Usage

1

Fuse Puller

2

Empty

3

Empty

4

Empty

5

Empty

6

Amplifier

7

Cluster

8

Ignition Switch, PASS-Key

®

III

+

9

Stoplamp

10

Heating, Ventilation, Air
Conditioning, PASS-Key

®

III

+

11

Empty

12

Spare

13

Airbag

14

Spare

15

Windshield Wiper

16

Climate Control System, Ignition

17

Window Retained Accessory Power

5-98

Fuses

Usage

18

Empty

19

Electric Power Steering, Steering
Wheel Control

20

Sunroof

21

Spare

22

Empty

23

Audio System

24

XM Radio™, OnStar™

25

Engine Control Module,
Transmission Control Module

26

Door Locks

27

Interior Lights

28

Steering Wheel Control Illumination

29

Power Windows

Relays

Usage

30

Climate Control System

31

Empty

32

Retained Accessory Power (RAP)

Engine Compartment Fuse Block

The engine compartment fuse block is located on the
driver side of the vehicle. Lift off the cover to check the
fuses. See Engine Compartment Overview on
page 5-12 for more information on location.

Notice: Spilling liquid on any electrical components
on your vehicle may damage it. Always keep the
covers on any electrical component.

5-99

Fuses

Usage

SPARES

Spares

Blank

Blank

Blank

Blank

REAR DEFOG

Rear Defogger

COOL FAN2

Engine Cooling Fan High Speed

CRNK

Starter

COOL FAN 1

Engine Cooling Fan Low Speed

BCM3

Body Control Module 3

BCM2

Body Control Module 2

FOG LAMP

Fog Lamps

HORN

Horn

RT HI BEAM

Passenger Side High Beam Lamp

LT HI BEAM

Driver Side High Beam Lamp

RT LO BEAM

Passenger Side Low Beam Lamp

LT LO BEAM

Driver Side Low Beam Lamp

DRL

Daytime Running Lamps

FUEL PUMP

Fuel Pump

EXH

Exhaust Emissions

ENG VLV SOL

Engine Valve Solenoid

INJ

Injectors

AIR SOL

Air Solenoid

Blank

Blank

PCM/ECM

Powertrain Control Module/Engine
Control Module

5-100

Fuses

Usage

EPS

Electric Power Steering

AIR PUMP

AIR Pump

PRK LAMP

Parking Lamps

WPR

Windshield Wiper

IP IGN

Ignition

A/C CLTCH

Air Conditioning Clutch

CHMSL

Center High Mount Stop Lamp

ABS2

Antilock Brake System 2

Blank

Blank

ECM/TRANS

Engine Control Module,
Transmission

BCK UP

Back-Up Lamps

TRUNK/HTD
SEATS

Trunk, Heated Seats

Blank

Blank

Blank

Blank

SDM

Sensing Diagnostic Module
(Airbags)

ABS3

Antilock Brake System 3

OUTLET

Auxiliary Power Outlet

MIR

Mirrors

DLC

Data Link Connector

CNSTR VENT

Canister Vent

Relays

Usage

REAR DEFOG

Rear Defogger

AIR SOL
(TURBO:
COOL FAN 2)

Air Solenoid (L61)/Engine Cooling
Fan 2 (LNF)

WPR HI/LO

Windshield Wiper High/Low Speed

CRNK

Starter

COOL FAN 2
(TURBO:
COOL FANS)

Engine Cooling Fan (L61, LE5)/
Engine Cooling Fans (LNF)

FUEL PUMP

Fuel Pump

WPR ON/OFF

Windshield Wiper On/Off

COOL FAN1

Engine Cooling Fans

PWR/TRN

Powertrain

AIR PUMP

AIR Pump

A/C CLTCH

Air Conditioning Clutch

CHMSL

Center High Mount Stop Lamp

RUN/CRNK

Run, Crank

Misc.

Usage

PLR

Fuse Puller

5-101

Capacities and Specifications

The following approximate capacities are given in English and metric conversions. Please refer to Recommended
Fluids and Lubricants on page 6-12 for more information.

Application

Capacities

English

Metric

Air Conditioning Refrigerant R134a

For the air conditioning system refrigerant charge
amount, see the refrigerant caution label located
under the hood. See your dealer/retailer for more
information.

Cooling System

2.2L L4 and 2.4L Engines

7.4 qt

7.0 L

Engine Oil with Filter

2.2L L4 and 2.4L L4 Engines

5.0 qt

4.7 L

Fuel Tank

2.2L L4 Engine (with NU6 emissions) sold new in CA, ME,
VT, NY, NH, MA (see your dealer/retailer for bordering states)

13.5 gal

51.1 L

2.2L L4 Engine (without NU6 emissions) sold new in all other
states (see your dealer/retailer for more information)

13.0 gal

49.2 L

2.4L Engine sold new in all states.

13.0 gal

49.2 L

5-102

Application

Capacities

English

Metric

Transmission, Automatic (Complete Drain and Refill)

7.0 qt

6.6 L

Transmission, Manual (Complete Drain and Refill) 2.2L L4
and 2.4L L4 Engines

1.7 qt

1.6 L

Wheel Nut Torque

100 lb ft

140

Y

All capacities are approximate. When adding, be sure to fill to the appropriate level, as recommended in this
manual.

Engine Specifications

Engine

VIN Code

Transmission

Spark Plug Gap

2.2L L4

F

Automatic

Manual

0.040 inches (1.01 mm)

2.4L L4

B

Manual

Automatic

0.040 inches (1.01 mm)

5-103

Maintenance Schedule ......................................6-2

Introduction ...................................................6-2
Maintenance Requirements ..............................6-2
Your Vehicle and the Environment ....................6-2
Using the Maintenance Schedule ......................6-3
Scheduled Maintenance ...................................6-4
Additional Required Services ............................6-6
Maintenance Footnotes ...................................6-7

Owner Checks and Services ............................6-8
At Each Fuel Fill ............................................6-8
At Least Once a Month ...................................6-9
At Least Once a Year .....................................6-9
Recommended Fluids and Lubricants ...............6-12
Maintenance Replacement Parts .....................6-14
Engine Drive Belt Routing ..............................6-15
Maintenance Record .....................................6-16

Section 6

Maintenance Schedule

6-1

Maintenance Schedule

Introduction

Important: Keep engine oil at the proper level and
change as recommended.

Have you purchased the GM Protection Plan? The Plan
supplements your new vehicle warranties. See your
Warranty and Owner Assistance booklet or your
dealer/retailer for details.

Maintenance Requirements

Notice: Maintenance intervals, checks, inspections,
replacement parts, and recommended fluids and
lubricants as prescribed in this manual are
necessary to keep your vehicle in good working
condition. Any damage caused by failure to follow
scheduled maintenance might not be covered
by warranty.

Your Vehicle and the Environment

Proper vehicle maintenance not only helps to keep your
vehicle in good working condition, but also helps the
environment. All recommended maintenance is
important. Improper vehicle maintenance can even affect
the quality of the air we breathe. Improper fluid levels or
the wrong tire inflation can increase the level of emissions
from your vehicle. To help protect our environment, and
to keep your vehicle in good condition, be sure to
maintain your vehicle properly.

6-2

Using the Maintenance Schedule

We want to help you keep your vehicle in good working
condition. But we do not know exactly how you will
drive it. You might drive very short distances only a few
times a week. Or you might drive long distances all the
time in very hot, dusty weather. You might use your
vehicle in making deliveries. Or you might drive it to work,
to do errands, or in many other ways.

Because of all the different ways people use their
vehicles, maintenance needs vary. You might need more
frequent checks and replacements. So please read the
following and note how you drive. If you have any
questions on how to keep your vehicle in good condition,
see your dealer/retailer.

This schedule is for vehicles that:

•

carry passengers and cargo within recommended
limits. You will find these limits on the Tire and
Loading Information label. See Loading Your
Vehicle on page 4-25.

•

are driven on reasonable road surfaces within legal
driving limits.

•

use the recommended fuel. See Gasoline Octane
on page 5-5.

The services in Scheduled Maintenance on page 6-4
should be performed when indicated. See Additional
Required Services on page 6-6 and Maintenance
Footnotes on page 6-7 for further information.

{

CAUTION:

Performing maintenance work on a vehicle
can be dangerous. In trying to do some jobs,
you can be seriously injured. Do your own
maintenance work only if you have the
required know-how and the proper tools and
equipment for the job. If you have any doubt,
see your dealer/retailer to have a qualified
technician do the work. See Doing Your Own
Service Work on page 5-4.

Some maintenance services can be complex. So,
unless you are technically qualified and have the
necessary equipment, you should have your
dealer/retailer do these jobs.

When you go to your dealer/retailer for your service
needs, you will know that trained and supported service
technicians will perform the work using genuine parts.

If you want to purchase service information, see Service
Publications Ordering Information on page 7-16.

6-3

Owner Checks and Services on page 6-8 tells you what
should be checked, when to check it, and what you
can easily do to help keep your vehicle in good
condition.

The proper replacement parts, fluids, and lubricants to
use are listed in Recommended Fluids and Lubricants
on page 6-12 and Maintenance Replacement Parts
on page 6-14. When your vehicle is serviced, make sure
these are used. All parts should be replaced and all
necessary repairs done before you or anyone else
drives the vehicle. We recommend the use of genuine
parts from your dealer/retailer.

Scheduled Maintenance

When the CHANGE OIL SOON message comes on, it
means that service is required for your vehicle. Have
your vehicle serviced as soon as possible within the next
600 miles (1 000 km). It is possible that, if you are
driving under the best conditions, the engine oil
life system may not indicate that vehicle service is
necessary for over a year. However, your engine oil and
filter must be changed at least once a year and at
this time the system must be reset. Your dealer/retailer
has trained service technicians who will perform this
work using genuine parts and reset the system.

If the engine oil life system is ever reset accidentally,
you must service your vehicle within 3,000 miles
(5 000 km) since your last service. Remember to reset
the oil life system whenever the oil is changed. See
Engine Oil Life System on page 5-16 for information on
the Engine Oil Life System and resetting the system.

When the CHANGE OIL SOON message appears,
certain services, checks, and inspections are required.
Required services are described in the following for
“Maintenance

I

” and “Maintenance

II

.” Generally,

it is recommended that your first service be
Maintenance

I

, your second service be Maintenance

II

,

and that you alternate Maintenance

I

and Maintenance

II

thereafter. However, in some cases, Maintenance

II

may be required more often.

Maintenance

I

— Use Maintenance

I

if the CHANGE

OIL SOON message comes on within 10 months
since the vehicle was purchased or Maintenance

II

was

performed.

Maintenance

II

— Use Maintenance

II

if the previous

service performed was Maintenance

I

. Always use

Maintenance

II

whenever the CHANGE OIL SOON

message comes on 10 months or more since the last
service or if the message has not come on at all for
one year.

6-4

Scheduled Maintenance

Service

Maintenance

I

Maintenance

II

Change engine oil and filter. See Engine Oil on page 5-13. Reset oil life system.
See Engine Oil Life System on page 5-16. An Emission Control Service.

•

•

Visually check for any leaks or damage. See footnote (j).

•

•

Inspect engine air cleaner filter. If necessary, replace filter. See Engine Air
Cleaner/Filter on page 5-17. See footnote (k).

•

Rotate tires and check inflation pressures and wear. See Tire Inspection and
Rotation on page 5-62 and “Tire Wear Inspection” in At Least Once a Month
on page 6-9.

•

•

Inspect brake system. See footnote (a).

•

•

Check engine coolant and windshield washer fluid levels and add fluid as
needed.

•

•

Perform any needed additional services. See “Additional Required Services”
in this section.

•

•

Inspect suspension and steering components. See footnote (b).

•

Inspect engine cooling system. See footnote (c).

•

Inspect wiper blades. See footnote (d).

•

Inspect restraint system components. See footnote (e).

•

Lubricate body components. See footnote (f).

•

Replace passenger compartment air filter. See footnote (l).

•

Inspect throttle system. See footnote (g).

•

6-5
