Pontiac G5 (2008 year). Manual - part 18

Taillamps, Turn Signal, Stoplamps
and Back-up Lamps (Sedan)

To replace one of these bulbs:

1. Open the trunk. See Trunk on page 2-12 for more

information.

2. Remove the fastener which holds down the trunk

trim. Once you have removed the trim, there will
be one more fastener to remove.

3. Remove the outer two screws from the taillamp

assembly.

4. Disconnect the wiring harness by lifting up on the

tab to release and pull it straight out.

5. Remove the taillamp from the quarter panel.

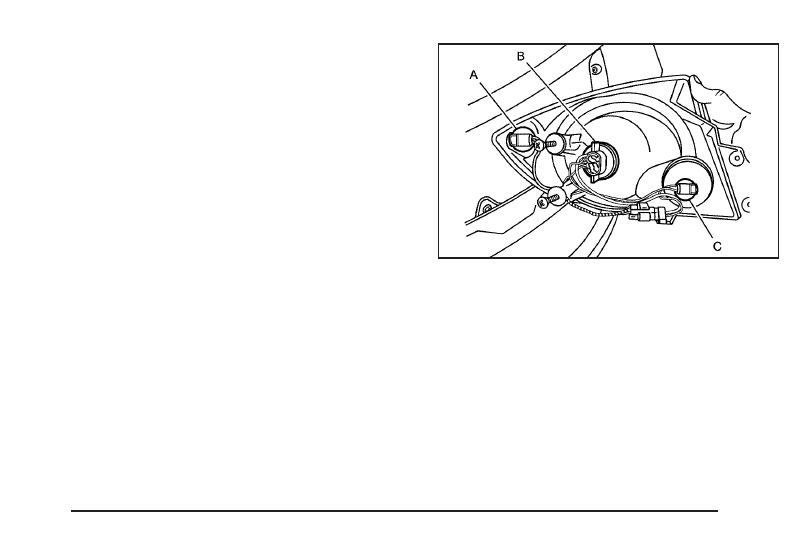

A. Sidemarker
B. Stoplamp/Turn Signal/Taillamp
C. Back-up

6. Locate the bulb to change.

7. Remove the taillamp bulb socket from the assembly

by turning it counterclockwise.

8. Pull the old bulb out of the socket.

9. Install a new bulb.

10. Reverse Steps 1 through 6 to reinstall the taillamp

assembly.

5-45

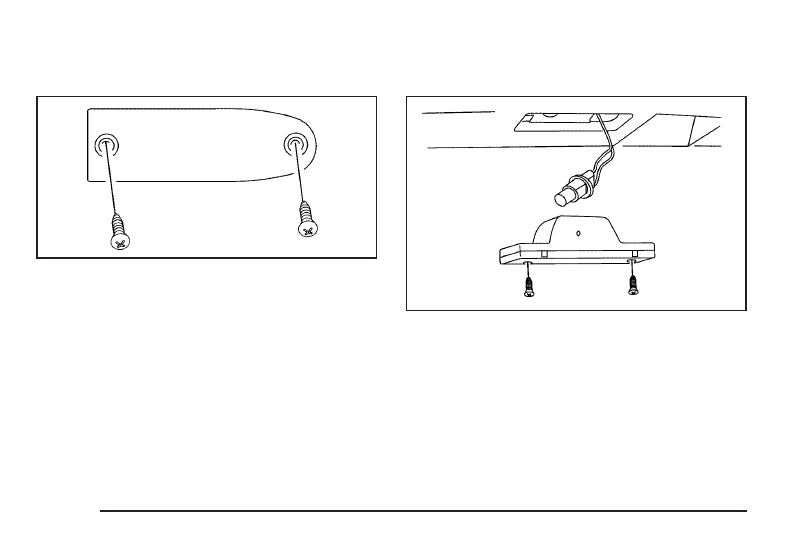

Back-Up Lamps (Coupe)

To replace a back-up lamp bulb:

1. Remove the two screws from the face of the

back-up lamp.

2. Pull the lamp straight out from the fascia pocket.

3. Hold and turn the bulb socket clockwise and

then release it from the lamp housing.

4. Pull the old bulb out of the socket.

5. Install a new bulb.

6. Reverse Steps 1 through 3 to reinstall the back-up

lamp assembly.

License Plate Lamp

To replace one of these bulbs:

1. Remove the two screws holding each of the license

plate lamps.

2. Turn and pull the license plate lamp toward you

through the opening.

3. Turn the bulb socket counterclockwise and pull the

bulb straight out of the socket.

4. Install the new bulb.

5. Reverse Steps 1 through 3 to reinstall the license

plate lamp.

5-46

Replacement Bulbs

Exterior Lamps

Bulb Number

Back-Up Lamps

921

Center High-Mounted
Stoplamp (CHMSL)

912

Front Parking/Turn Signal Lamps

3157KX

Halogen Headlamps,
High/Low-Beam

9007 LL

License Plate Lamp and
Sidemarker

194

Stoplamp, Taillamp and
Turn Signal Lamps

3057KX

For replacement bulbs not listed here, contact your
dealer/retailer.

Windshield Wiper Blade
Replacement

Windshield wiper blades should be inspected for wear
or cracking. See Scheduled Maintenance on page 6-4
for more information on wiper blade inspection.

Replacement blades come in different types and are
removed in different ways. For proper type and length,
see Maintenance Replacement Parts on page 6-14.
Here is how to remove the wiper blades:

1. Pull the windshield wiper arm away from the

windshield.

2. Push the release lever and slide the wiper assembly

toward the driver side of the vehicle.

3. Install a new blade by reversing Steps 1 and 2.

5-47

Tires

Your new vehicle comes with high-quality tires
made by a leading tire manufacturer. If you ever
have questions about your tire warranty and where
to obtain service, see your vehicle Warranty
booklet for details.

{

CAUTION:

Poorly maintained and improperly used
tires are dangerous.

•

Overloading your vehicle’s tires can
cause overheating as a result of too
much flexing. You could have an
air-out and a serious accident. See
Loading Your Vehicle on page 4-25.

CAUTION:

(Continued)

CAUTION:

(Continued)

•

Underinflated tires pose the same
danger as overloaded tires. The
resulting accident could cause serious
injury. Check all tires frequently to
maintain the recommended pressure.
Tire pressure should be checked when
your vehicle’s tires are cold. See
Inflation - Tire Pressure on page 5-55.

•

Overinflated tires are more likely to be
cut, punctured, or broken by a sudden
impact — such as when you hit a
pothole. Keep tires at the
recommended pressure.

•

Worn, old tires can cause accidents.
If the tire’s tread is badly worn, or if
your vehicle’s tires have been
damaged, replace them.

5-48

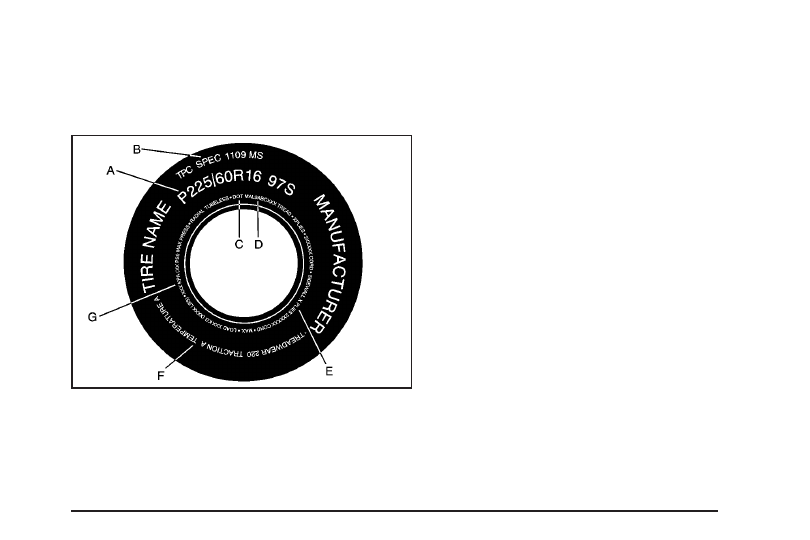

Tire Sidewall Labeling

Useful information about a tire is molded into its
sidewall. The examples below show a typical
passenger vehicle tire and a compact spare tire
sidewall.

(A) Tire Size

:

The tire size is a combination of

letters and numbers used to define a particular
tire’s width, height, aspect ratio, construction type
and service description. See the “Tire Size”
illustration later in this section for more detail.

(B) TPC Spec (Tire Performance Criteria
Specification)

:

Original equipment tires designed

to GM’s specific tire performance criteria have
a TPC specification code molded onto the sidewall.
GM’s TPC specifications meet or exceed all
federal safety guidelines. If your vehicle has
205/55R16 size tires, they meet the GM TPC
Spec rating, but the TPC Spec code has not been
molded onto the tire’s sidewall.

(C) DOT (Department of Transportation)

:

The Department of Transportation (DOT) code
indicates that the tire is in compliance with the
U.S. Department of Transportation Motor Vehicle
Safety Standards.

(D) Tire Identification Number (TIN)

:

The letters

and numbers following DOT (Department of
Transportation) code is the Tire Identification
Number (TIN). The TIN shows the manufacturer
and plant code, tire size, and date the tire was
manufactured. The TIN is molded onto both sides of
the tire, although only one side may have the date
of manufacture.

(E) Tire Ply Material

:

The type of cord and

number of plies in the sidewall and under the
tread.

Passenger (P-Metric) Tire Example

5-49

(F) Uniform Tire Quality Grading (UTQG)

:

Tire

manufacturers are required to grade tires based on
three performance factors: treadwear, traction and
temperature resistance. For more information see
Uniform Tire Quality Grading on page 5-67.

(G) Maximum Cold Inflation Load Limit

:

Maximum load that can be carried and the
maximum pressure needed to support that load.

(A) Temporary Use Only

:

The compact spare

tire or temporary use tire has a tread life of
approximately 3,000 miles (5 000 km) and should
not be driven at speeds over 65 mph (105 km/h).
The compact spare tire is for emergency use when
a regular road tire has lost air and gone flat.
If your vehicle has a compact spare tire,
see Compact Spare Tire on page 5-85 and If a
Tire Goes Flat on page 5-71.

(B) Tire Ply Material

:

The type of cord and

number of plies in the sidewall and under the tread.

(C) Tire Identification Number (TIN)

:

The letters

and numbers following the DOT (Department
of Transportation) code is the Tire Identification
Number (TIN). The TIN shows the manufacturer
and plant code, tire size, and date the tire
was manufactured. The TIN is molded onto both
sides of the tire, although only one side may have
the date of manufacture.

(D) Maximum Cold Inflation Load Limit

:

Maximum load that can be carried and the
maximum pressure needed to support that load.

(E) Tire Inflation

:

The temporary use tire or

compact spare tire should be inflated to 60 psi
(420 kPa). For more information on tire pressure
and inflation see Inflation - Tire Pressure on
page 5-55.

Compact Spare Tire Example

5-50

(F) Tire Size

:

A combination of letters and

numbers define a tire’s width, height, aspect ratio,
construction type and service description.
The letter T as the first character in the tire size
means the tire is for temporary use only.

(G) TPC Spec (Tire Performance Criteria
Specification)

:

Original equipment tires designed

to GM’s specific tire performance criteria have
a TPC specification code molded onto the sidewall.
GM’s TPC specifications meet or exceed all
federal safety guidelines.

Tire Size

The following illustration shows an example of a
typical passenger vehicle tire size.

(A) Passenger (P-Metric) Tire

:

The United States

version of a metric tire sizing system. The letter P
as the first character in the tire size means a
passenger vehicle tire engineered to standards set

by the U.S. Tire and Rim Association. A tire size
without the letter P as the first character is certified
to European standards.

(B) Tire Width

:

The three-digit number indicates

the tire section width in millimeters from sidewall
to sidewall.

(C) Aspect Ratio

:

A two-digit number that

indicates the tire height-to-width measurements.
For example, if the tire size aspect ratio is 60,
as shown in item C of the illustration, it would
mean that the tire’s sidewall is 60 percent as high
as it is wide.

(D) Construction Code

:

A letter code is used to

indicate the type of ply construction in the tire.
The letter R means radial ply construction;
the letter D means diagonal or bias ply
construction; and the letter B means belted-bias
ply construction.

(E) Rim Diameter

:

Diameter of the wheel in

inches.

(F) Service Description

:

These characters

represent the load range and speed rating of the
tire. The load index represents the load carry
capacity a tire is certified to carry. The load index
can range from 1 to 279. The speed rating is
the maximum speed a tire is certified to carry a
load. Speed ratings range from A to Z.

5-51

Tire Terminology and Definitions

Air Pressure

:

The amount of air inside the

tire pressing outward on each square inch of the
tire. Air pressure is expressed in pounds per
square inch (psi) or kilopascal (kPa).

Accessory Weight

:

This means the combined

weight of optional accessories. Some examples of
optional accessories are, automatic transmission,
power steering, power brakes, power windows,
power seats, and air conditioning.

Aspect Ratio

:

The relationship of a tire’s height

to its width.

Belt

:

A rubber coated layer of cords that is

located between the plies and the tread. Cords
may be made from steel or other reinforcing
materials.

Bead

:

The tire bead contains steel wires wrapped

by steel cords that hold the tire onto the rim.

Bias Ply Tire

:

A pneumatic tire in which the plies

are laid at alternate angles less than 90 degrees
to the centerline of the tread.

Cold Tire Pressure

:

The amount of air pressure

in a tire, measured in pounds per square inch (psi)
or kilopascals (kPa) before a tire has built up heat
from driving. See Inflation - Tire Pressure on
page 5-55.

Curb Weight

:

The weight of a motor vehicle with

standard and optional equipment including the
maximum capacity of fuel, oil, and coolant,
but without passengers and cargo.

DOT Markings

:

A code molded into the sidewall

of a tire signifying that the tire is in compliance
with the U.S. Department of Transportation (DOT)
motor vehicle safety standards. The DOT code
includes the Tire Identification Number (TIN),
an alphanumeric designator which can also identify
the tire manufacturer, production plant, brand,
and date of production.

GVWR

:

Gross Vehicle Weight Rating.

See Loading Your Vehicle on page 4-25.

GAWR FRT

:

Gross Axle Weight Rating for the

front axle. See Loading Your Vehicle on page 4-25.

5-52

GAWR RR

:

Gross Axle Weight Rating for the rear

axle. See Loading Your Vehicle on page 4-25.

Intended Outboard Sidewall

:

The side of

an asymmetrical tire, that must always face
outward when mounted on a vehicle.

Kilopascal (kPa)

:

The metric unit for air pressure.

Light Truck (LT-Metric) Tire

:

A tire used on

light duty trucks and some multipurpose passenger
vehicles.

Load Index

:

An assigned number ranging from

1 to 279 that corresponds to the load carrying
capacity of a tire.

Maximum Inflation Pressure

:

The maximum air

pressure to which a cold tire can be inflated.
The maximum air pressure is molded onto the
sidewall.

Maximum Load Rating

:

The load rating for a tire

at the maximum permissible inflation pressure
for that tire.

Maximum Loaded Vehicle Weight

:

The sum of

curb weight, accessory weight, vehicle capacity
weight, and production options weight.

Normal Occupant Weight

:

The number of

occupants a vehicle is designed to seat multiplied
by 150 lbs (68 kg). See Loading Your Vehicle
on page 4-25.

Occupant Distribution

:

Designated seating

positions.

Outward Facing Sidewall

:

The side of an

asymmetrical tire that has a particular side that
faces outward when mounted on a vehicle.
The side of the tire that contains a whitewall, bears
white lettering, or bears manufacturer, brand,
and/or model name molding that is higher
or deeper than the same moldings on the other
sidewall of the tire.

Passenger (P-Metric) Tire

:

A tire used on

passenger cars and some light duty trucks and
multipurpose vehicles.

Recommended Inflation Pressure

:

Vehicle

manufacturer’s recommended tire inflation
pressure as shown on the tire placard.
See Inflation - Tire Pressure on page 5-55 and
Loading Your Vehicle on page 4-25.

5-53

Radial Ply Tire

:

A pneumatic tire in which the

ply cords that extend to the beads are laid at
90 degrees to the centerline of the tread.

Rim

:

A metal support for a tire and upon which

the tire beads are seated.

Sidewall

:

The portion of a tire between the tread

and the bead.

Speed Rating

:

An alphanumeric code assigned to

a tire indicating the maximum speed at which a
tire can operate.

Traction

:

The friction between the tire and the

road surface. The amount of grip provided.

Tread

:

The portion of a tire that comes into

contact with the road.

Treadwear Indicators

:

Narrow bands, sometimes

called wear bars, that show across the tread of
a tire when only 1/16 inch (1.6 mm) of tread
remains. See When It Is Time for New Tires on
page 5-64.

UTQGS (Uniform Tire Quality Grading
Standards)

:

A tire information system that

provides consumers with ratings for a tire’s
traction, temperature, and treadwear. Ratings are
determined by tire manufacturers using
government testing procedures. The ratings are
molded into the sidewall of the tire. See Uniform
Tire Quality Grading on page 5-67.

Vehicle Capacity Weight

:

The number of

designated seating positions multiplied by 150 lbs
(68 kg) plus the rated cargo load. See Loading
Your Vehicle on page 4-25.

Vehicle Maximum Load on the Tire

:

Load on an

individual tire due to curb weight, accessory
weight, occupant weight, and cargo weight.

Vehicle Placard

:

A label permanently attached to

a vehicle showing the vehicle’s capacity weight
and the original equipment tire size and
recommended inflation pressure. See “Tire and
Loading Information Label” under Loading
Your Vehicle on page 4-25.

5-54

Inflation - Tire Pressure

Tires need the correct amount of air pressure to
operate effectively.

Notice: Do not let anyone tell you that
under-inflation or over-inflation is all right. It is
not. If your tires do not have enough air
(under-inflation), you can get the following:

•

Too much flexing

•

Too much heat

•

Tire overloading

•

Premature or irregular wear

•

Poor handling

•

Reduced fuel economy

If your tires have too much air (over-inflation),
you can get the following:

•

Unusual wear

•

Poor handling

•

Rough ride

•

Needless damage from road hazards

A vehicle specific Tire and Loading Information
label is attached to your vehicle. This label shows
your vehicle’s original equipment tires and the
correct inflation pressures for your tires when they
are cold. The recommended cold tire inflation
pressure, shown on the label, is the minimum
amount of air pressure needed to support
your vehicle’s maximum load carrying capacity.

For additional information regarding how much
weight your vehicle can carry, and an example of
the Tire and Loading Information label, see
Loading Your Vehicle on page 4-25. How you load
your vehicle affects vehicle handling and ride
comfort. Never load your vehicle with more weight
than it was designed to carry.

When to Check

Check your tires once a month or more. Do not
forget to check the compact spare tire, it should be
at 60 psi (420 kPa). For additional information
regarding the compact spare tire, see Compact
Spare Tire on page 5-85.

5-55

How to Check

Use a good quality pocket-type gage to check tire
pressure. You cannot tell if your tires are properly
inflated simply by looking at them. Radial tires may
look properly inflated even when they are
under-inflated. Check the tire’s inflation pressure
when the tires are cold. Cold means your vehicle
has been sitting for at least three hours or driven no
more than 1 mile (1.6 km).

Remove the valve cap from the tire valve stem.
Press the tire gage firmly onto the valve to get a
pressure measurement. If the cold tire inflation
pressure matches the recommended pressure on
the Tire and Loading Information label, no further
adjustment is necessary. If the inflation pressure is
low, add air until you reach the recommended
amount.

If you overfill the tire, release air by pushing on
the metal stem in the center of the tire valve.
Re-check the tire pressure with the tire gage.

Be sure to put the valve caps back on the valve
stems. They help prevent leaks by keeping out dirt
and moisture.

Tire Pressure Monitor System

The Tire Pressure Monitor System (TPMS) uses radio
and sensor technology to check tire pressure levels.
The TPMS sensors monitor the air pressure in your
vehicle’s tires and transmit tire pressure readings to a
receiver located in the vehicle.

Each tire, including the spare (if provided), should be
checked monthly when cold and inflated to the inflation
pressure recommended by the vehicle manufacturer on
the vehicle placard or tire inflation pressure label. (If your
vehicle has tires of a different size than the size indicated
on the vehicle placard or tire inflation pressure label, you
should determine the proper tire inflation pressure for
those tires.)

As an added safety feature, your vehicle has been
equipped with a tire pressure monitoring system (TPMS)
that illuminates a low tire pressure telltale when one
or more of your tires is significantly under-inflated.

Accordingly, when the low tire pressure telltale
illuminates, you should stop and check your tires as
soon as possible, and inflate them to the proper
pressure. Driving on a significantly under-inflated tire
causes the tire to overheat and can lead to tire failure.
Under-inflation also reduces fuel efficiency and tire
tread life, and may affect the vehicle’s handling and
stopping ability.

5-56

Please note that the TPMS is not a substitute for proper
tire maintenance, and it is the driver’s responsibility to
maintain correct tire pressure, even if under-inflation has
not reached the level to trigger illumination of the TPMS
low tire pressure telltale.

Your vehicle has also been equipped with a TPMS
malfunction indicator to indicate when the system is not
operating properly. The TPMS malfunction indicator is
combined with the low tire pressure telltale. When the
system detects a malfunction, the telltale will flash for
approximately one minute and then remain continuously
illuminated. This sequence will continue upon
subsequent vehicle start-ups as long as the malfunction
exists.

When the malfunction indicator is illuminated, the
system may not be able to detect or signal low tire
pressure as intended. TPMS malfunctions may occur for
a variety of reasons, including the installation of
replacement or alternate tires or wheels on the vehicle
that prevent the TPMS from functioning properly.
Always check the TPMS malfunction telltale after
replacing one or more tires or wheels on your vehicle to
ensure that the replacement or alternate tires and
wheels allow the TPMS to continue to function properly.

See Tire Pressure Monitor Operation on page 5-58
for additional information.

Federal Communications Commission
(FCC) and Industry and Science
Canada

The Tire Pressure Monitor System (TPMS) operates on
a radio frequency and complies with Part 15 of the
FCC Rules. Operation is subject to the following
two conditions:

1. This device may not cause harmful interference.

2. This device must accept any interference received,

including interference that may cause undesired
operation.

The Tire Pressure Monitor System (TPMS) operates on
a radio frequency and complies with RSS-210 of
Industry and Science Canada. Operation is subject to
the following two conditions:

1. This device may not cause interference.

2. This device must accept any interference received,

including interference that may cause undesired
operation of the device.

Changes or modifications to this system by other than
an authorized service facility could void authorization to
use this equipment.

5-57

Tire Pressure Monitor Operation

The Tire Pressure Monitor System (TPMS) is designed
to warn the driver when a low tire pressure condition
exists. TPMS sensors are mounted onto each tire and
wheel assembly, excluding the spare tire and wheel
assembly. The TPMS sensors monitor the air pressure in
the vehicle’s tires and transmits the tire pressure readings
to a receiver located in the vehicle.

When a low tire pressure
condition is detected, the
TPMS turns on the low
tire pressure warning light
located on the instrument
panel cluster.

At the same time a message to check the pressure in a
specific tire appears on the Driver Information Center
(DIC) display. The low tire pressure warning light and
the DIC warning message come on at each ignition cycle
until the tires are inflated to the correct inflation pressure.

Using the DIC, tire pressure levels can be viewed by the
driver. For additional information and details about the
DIC operation and displays see DIC Operation and
Displays on page 3-42 and DIC Warnings and Messages
on page 3-44.

The low tire pressure warning light may come on in cool
weather when the vehicle is first started, and then turn
off as you start to drive. This could be an early indicator
that the air pressure in the tire(s) are getting low and
need to be inflated to the proper pressure.

A Tire and Loading Information label shows the size of
your vehicle’s original equipment tires and the correct
inflation pressure for your vehicle’s tires when they are
cold. See Loading Your Vehicle on page 4-25, for an
example of the Tire and Loading Information label and
its location on your vehicle. Also see Inflation - Tire
Pressure on page 5-55.

Your vehicle’s TPMS system can warn you about a low
tire pressure condition but it does not replace normal
tire maintenance. See Tire Inspection and Rotation
on page 5-62 and Tires on page 5-48.

Notice: Liquid tire sealants could damage the
Tire Pressure Monitor System (TPMS) sensors.
Sensor damage caused by using a tire sealant is not
covered by your warranty. Do not use liquid tire
sealants.

5-58

TPMS Malfunction Light and Message

The TPMS will not function properly if one or more of the
TPMS sensors are missing or inoperable. When the
system detects a malfunction, the low tire warning light
flashes for about one minute and then stays on for
the remainder of the ignition cycle. A DIC warning
message is also displayed. The low tire warning light
and DIC warning message come on at each ignition
cycle until the problem is corrected. Some of the
conditions that can cause the malfunction light and DIC
message to come on are:

•

One of the road tires has been replaced with the
spare tire. The spare tire does not have a TPMS
sensor. The TPMS malfunction light and DIC
message should go off once you re-install the road
tire containing the TPMS sensor.

•

The TPMS sensor matching process was started
but not completed or not completed successfully
after rotating the vehicle’s tires. The DIC message
and TPMS malfunction light should go off once the
TPMS sensor matching process is performed
successfully. See “TPMS Sensor Matching Process”
later in this section.

•

One or more TPMS sensors are missing or
damaged. The DIC message and the TPMS
malfunction light should go off when the TPMS
sensors are installed and the sensor matching
process is performed successfully. See your dealer/
retailer for service.

•

Replacement tires or wheels do not match your
vehicle’s original equipment tires or wheels. Tires
and wheels other than those recommended for your
vehicle could prevent the TPMS from functioning
properly. See Buying New Tires on page 5-65.

•

Operating electronic devices or being near facilities
using radio wave frequencies similar to the TPMS
could cause the TPMS sensors to malfunction.

If the TPMS is not functioning it cannot detect or signal
a low tire condition. See your dealer/retailer for service if
the TPMS malfunction light and DIC message comes on
and stays on.

5-59

TPMS Sensor Matching Process

Each TPMS sensor has a unique identification code.
Any time you replace one or more of the TPMS sensors
or rotate the vehicle’s tires, the identification codes need
to be matched to the new tire/wheel location. The sensors
are matched, to the tire/wheel locations, in the following
order: driver side front tire, passenger side front tire,
passenger side rear tire, and driver side rear tire using a
TPMS diagnostic tool. See your dealer/retailer for
service.

The TPMS sensors can also be matched to each
tire/wheel position by increasing or decreasing the tire’s
air pressure. When increasing the tire’s pressure, do
not exceed the maximum inflation pressure indicated on
the tire’s sidewall. To decrease the tire’s air-pressure
use the pointed end of the valve cap, a pencil-style air
pressure gage, or a key.

You have two minutes to match each tire and wheel
position. If it takes longer than two minutes to match any
tire and wheel position, the matching process stops and
you need to start over.

TPMS Matching Process for Vehicles
with Remote Keyless Entry (RKE)

1. Set the parking brake.

2. Turn the ignition switch to ON/RUN with the

engine off.

3. Press and hold the Remote Keyless Entry (RKE)

transmitter’s LOCK and UNLOCK buttons, at the
same time, for about five seconds to start the TPMS
learn mode. The horn sounds twice indicating the
TPMS receiver is ready and in learn mode.

4. Start with the driver side front tire. The driver side

front turn signal also comes on to indicate that
corner’s sensor is ready to be learned.

5. Remove the valve cap from the tire’s valve stem.

Activate the TPMS sensor by increasing or
decreasing the tire’s air pressure for about
eight seconds. The horn chirp, can take up to
30 seconds to sound. It chirps one time and then all
the turn signals flash one time to confirm the
sensor identification code has been matched to the
tire/wheel position.

6. The passenger side front turn signal comes on to

indicate that corner sensor is ready to be learned.
Proceed to the passenger side front tire and
repeat the procedure in Step 5.

5-60
