California Fuel

If your vehicle is certified to meet California Emissions
Standards, it is designed to operate on fuels that
meet California specifications. See the underhood
emission control label. If this fuel is not available
in states adopting California emissions standards, your
vehicle will operate satisfactorily on fuels meeting
federal specifications, but emission control system
performance may be affected. The malfunction indicator
lamp may turn on and your vehicle may fail a
smog-check test. See

Malfunction Indicator Lamp on

page 3-28. If this occurs, return to your authorized GM
dealer for diagnosis. If it is determined that the
condition is caused by the type of fuel used, repairs
may not be covered by your warranty.

Additives

To provide cleaner air, all gasolines in the United States
are now required to contain additives that will help
prevent engine and fuel system deposits from forming,
allowing your emission control system to work
properly. In most cases, you should not have to add
anything to your fuel. However, some gasolines contain
only the minimum amount of additive required to
meet U.S. Environmental Protection Agency regulations.
To help keep fuel injectors and intake valves clean,
or if your vehicle experiences problems due to
dirty injectors or valves, look for gasoline that is
advertised as TOP TIER Detergent Gasoline. Also, your
GM dealer has additives that will help correct and
prevent most deposit-related problems.

Gasolines containing oxygenates, such as ethers and
ethanol, and reformulated gasolines may be available in
your area. General Motors recommends that you use
these gasolines if they comply with the specifications
described earlier. However, E85 (85% ethanol)
and other fuels containing more than 10% ethanol must
not be used in vehicles that were not designed for
those fuels.

5-6

2006 - Pontiac GTO Owner Manual

Notice: Your vehicle was not designed for fuel that
contains methanol. Do not use fuel containing
methanol. It can corrode metal parts in your fuel
system and also damage the plastic and rubber
parts. That damage would not be covered under
your warranty.

Some gasolines that are not reformulated for low
emissions may contain an octane-enhancing additive
called methylcyclopentadienyl manganese tricarbonyl
(MMT); ask the attendant where you buy gasoline
whether the fuel contains MMT. General Motors
recommends against the use of such gasolines. Fuels
containing MMT can reduce the life of spark plugs
and the performance of the emission control system may
be affected. The malfunction indicator lamp may turn
on. If this occurs, return to your authorized GM dealer for
service.

Fuels in Foreign Countries

If you plan on driving in another country outside the
United States or Canada, the proper fuel may be hard
to find. Never use leaded gasoline or any other fuel
not recommended in the previous text on fuel. Costly
repairs caused by use of improper fuel would not
be covered by your warranty.

To check the fuel availability, ask an auto club, or
contact a major oil company that does business in the
country where you will be driving.

5-7

2006 - Pontiac GTO Owner Manual

Filling the Tank

{

CAUTION:

Fuel vapor burns violently and a fuel fire can
cause bad injuries. To help avoid injuries to
you and others, read and follow all the
instructions on the pump island. Turn off your
engine when you are refueling. Do not smoke
if you are near fuel or refueling your vehicle.
Keep sparks, flames, and smoking materials
away from fuel. Do not leave the fuel pump
unattended when refueling your vehicle — this
is against the law in some places. Keep
children away from the fuel pump; never let
children pump fuel.

The tethered fuel cap is located behind a hinged fuel
door on the passenger’s side of the vehicle.

The fuel release button is
located on the instrument
panel to the left of the
steering wheel. Push the
button to release the
fuel door.

5-8

2006 - Pontiac GTO Owner Manual

To remove the fuel cap, turn it slowly counterclockwise.
The fuel cap has a spring in it; if the cap is released
too soon, it will spring back to the right.

{

CAUTION:

If you spill fuel and then something ignites it,
you could be badly burned. Fuel can spray out
on you if you open the fuel cap too quickly.
This spray can happen if your tank is nearly
full, and is more likely in hot weather. Open
the fuel cap slowly and wait for any hiss noise
to stop. Then unscrew the cap all the way.

Be careful not to spill fuel. Do not top off or overfill the
tank and wait a few seconds after you have finished
pumping before removing the nozzle. Clean fuel
from painted surfaces as soon as possible. See
Washing Your Vehicle on page 5-80.

When replacing the fuel cap, turn it clockwise until it
clicks. Make sure the cap is fully installed. The
diagnostic system can determine if the fuel cap has
been left off or improperly installed. This would allow fuel
to evaporate into the atmosphere. See

Malfunction

Indicator Lamp on page 3-28.

{

CAUTION:

If a fire starts while you are refueling, do not
remove the nozzle. Shut off the flow of fuel by
shutting off the pump or by notifying the
station attendant. Leave the area immediately.

Notice: If you need a new fuel cap, be sure to get
the right type. Your dealer can get one for you.
If you get the wrong type, it may not fit properly.
This may cause your malfunction indicator lamp to
light and may damage your fuel tank and emissions
system. See

Malfunction Indicator Lamp on

page 3-28.

5-9

2006 - Pontiac GTO Owner Manual

Filling a Portable Fuel Container

{

CAUTION:

Never fill a portable fuel container while it is in
your vehicle. Static electricity discharge from
the container can ignite the gasoline vapor.
You can be badly burned and your vehicle
damaged if this occurs. To help avoid injury to
you and others:

•

Dispense gasoline only into approved
containers.

•

Do not fill a container while it is inside a
vehicle, in a vehicle’s trunk, pickup bed, or
on any surface other than the ground.

•

Bring the fill nozzle in contact with the
inside of the fill opening before operating
the nozzle. Contact should be maintained
until the filling is complete.

•

Do not smoke while pumping gasoline.

Checking Things Under
the Hood

{

CAUTION:

An electric fan under the hood can start up
and injure you even when the engine is not
running. Keep hands, clothing and tools away
from any underhood electric fan.

{

CAUTION:

Things that burn can get on hot engine parts
and start a fire. These include liquids like fuel,
oil, coolant, brake fluid, windshield washer and
other fluids, and plastic or rubber. You or
others could be burned. Be careful not to drop
or spill things that will burn onto a hot engine.

5-10

2006 - Pontiac GTO Owner Manual

Hood Release

To open the hood, do the following:

1. Pull the handle with

this symbol on it. It is
located under the
instrument panel on
the driver’s side of the
vehicle.

2. Then go to the front of the vehicle and pull up on

the secondary hood release.

3. After you have partially lifted the hood, gas struts

will automatically take over to lift and hold the
hood in the fully open position.

Before closing the hood, be sure all the filler caps are
on properly. Then pull the hood down and close it firmly.

5-11

2006 - Pontiac GTO Owner Manual

Engine Compartment Overview

When you open the hood on the engine, here is what you will see:

5-12

2006 - Pontiac GTO Owner Manual

A. Engine Compartment Fuse Block. See

Engine

Compartment Fuse Block on page 5-88.

B. Windshield Washer Fluid Reservoir. See “Adding

Washer Fluid” under

Windshield Washer Fluid

on page 5-34.

C. Battery. See

Battery on page 5-37.

D. Radiator Pressure Cap (Out of View). See

Radiator

Pressure Cap on page 5-26.

E. Engine Oil Dipstick. See “Checking Engine Oil”

under

Engine Oil on page 5-13.

F. Engine Oil Fill Cap. See “When to Add Engine Oil”

under

Engine Oil on page 5-13.

G. Automatic Transmission Dipstick (If Equipped). See

“Checking the Fluid Level” under

Automatic

Transmission Fluid on page 5-19.

H. Power Steering Fluid Reservoir. See

Power Steering

Fluid on page 5-33.

I. Brake Fluid Reservoir. See “Brake Fluid” under

Brakes on page 5-35.

J. Hydraulic Clutch Fluid Reservoir (If Equipped). See

Hydraulic Clutch on page 5-22.

K. Engine Air Cleaner/Filter. See

Engine Air

Cleaner/Filter on page 5-18.

L. Engine Coolant Overflow Reservoir. See

Engine

Coolant on page 5-23.

Engine Oil

If the Service Engine Oil message appears on the trip
computer display, it means you need to check your
engine oil level right away. For more information, see
Trip Computer on page 3-33. You should check
your engine oil level regularly; this is an added reminder.

Checking Engine Oil

It is a good idea to check your engine oil every time you
get fuel. In order to get an accurate reading, the oil
must be warm and the vehicle must be on level ground.

The engine oil dipstick handle is a yellow loop. See
Engine Compartment Overview on page 5-12 for
the location of the engine oil dipstick.

1. Turn off the engine and give the oil several minutes

to drain back into the oil pan. If you do not do this,
the oil dipstick might not show the actual level.

2. Pull out the dipstick and clean it with a paper towel

or cloth, then push it back in all the way. Remove it
again, keeping the tip down, and check the level.

5-13

2006 - Pontiac GTO Owner Manual

When to Add Engine Oil

If the oil is below the cross-hatched area at the tip of
the dipstick, you will need to add at least one quart/liter
of oil. But you must use the right kind. This section
explains what kind of oil to use. For engine oil crankcase
capacity, see

Capacities and Specifications on

page 5-90.

Notice: Do not add too much oil. If the engine has
so much oil that the oil level gets above the
cross-hatched area that shows the proper operating
range, the engine could be damaged.

See

Engine Compartment

Overview on page 5-12 for
the location of the
engine oil fill cap.

Be sure to add enough oil to put the level somewhere
in the proper operating range in the cross-hatched area.
Push the dipstick all the way back in when you
are through.

5-14

2006 - Pontiac GTO Owner Manual

What Kind of Engine Oil to Use

Look for two things:

•

GM4718M

Your vehicle’s engine requires a special oil meeting
GM Standard GM4718M. Oils meeting this
standard may be identified as synthetic. However,
not all

synthetic oils will meet this GM standard.

You should look for and use only an oil that meets
GM Standard GM4718M.

Notice: If you use oils that do not have the
GM4718M Standard designation, you can cause
engine damage not covered by your warranty.

•

SAE 5W-30

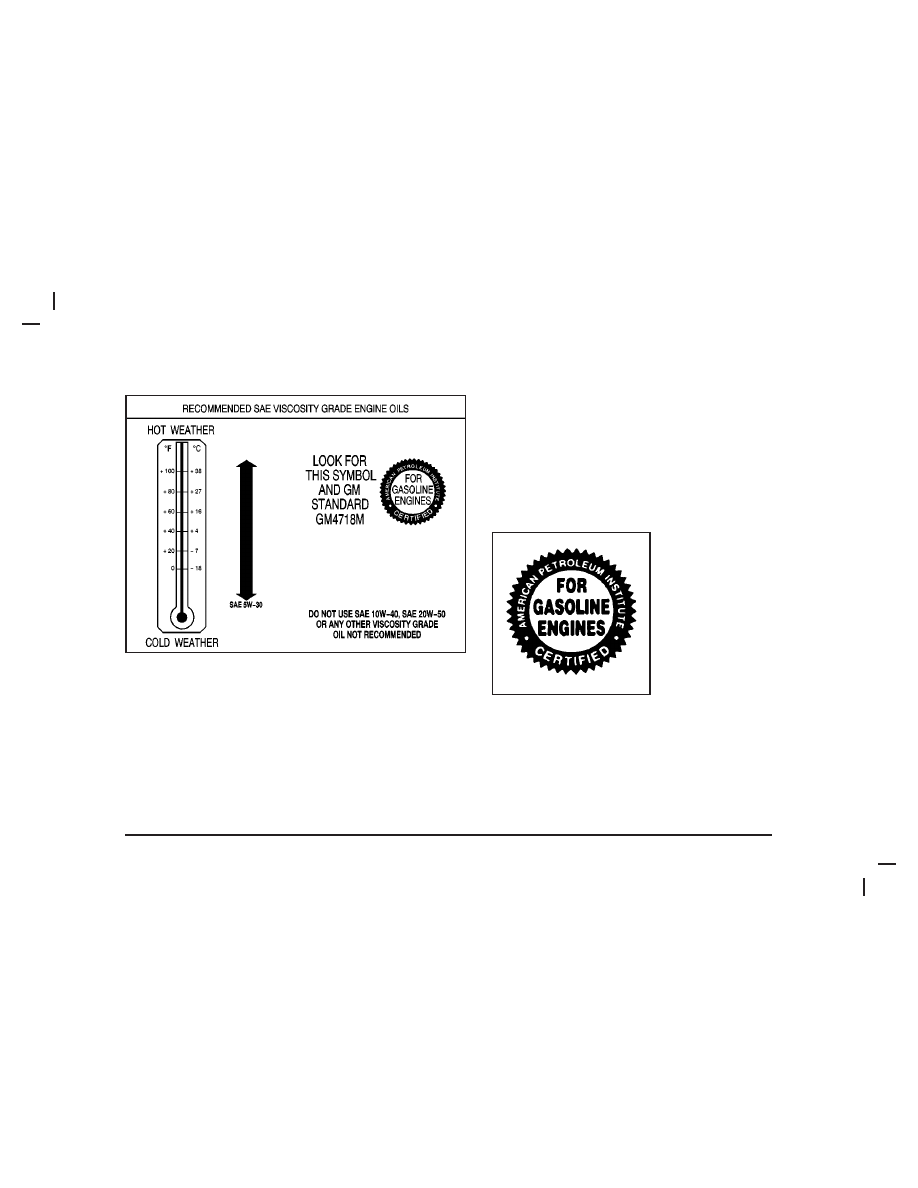

As shown in the viscosity chart, SAE 5W-30 is best
for your vehicle.

These numbers on an oil container show its
viscosity, or thickness. Do not use other viscosity
oils such as SAE 20W-50.

Oils meeting these
requirements should also
have the starburst
symbol on the container.
This symbol indicates
that the oil has been
certified by the American
Petroleum Institute (API).

You should look for this on the oil container, and use
only those oils that are identified as meeting GM
Standard GM4718M and have the starburst symbol on
the front of the oil container.

5-15

2006 - Pontiac GTO Owner Manual

Your vehicle’s engine is filled at the factory with a
Mobil 1

®

synthetic oil, which meets all requirements for

your vehicle.

Substitute Engine Oil: When adding oil to maintain
engine oil level, oil meeting GM Standard GM4718M
may not be available. You can add substitute oil
designated SAE 5W-30 with the starburst symbol at all
temperatures. Substitute oil not meeting GM Standard
GM4718M should not be used for an oil change.

Engine Oil Additives

Do not add anything to the oil. The recommended oils
with the starburst symbol that meet GM Standard
GM4718M are all you will need for good performance
and engine protection.

Engine Oil Life System

When to Change Engine Oil

Your vehicle has a computer system that lets you know
when to change the engine oil and filter. This is
based on engine revolutions and engine temperature,
and not on mileage. Based on driving conditions,
the mileage at which an oil change will be indicated can
vary considerably. For the oil life system to work
properly, you must reset the system every time the oil is
changed.

When the system has calculated that oil life has been
diminished, it will indicate that an oil change is
necessary. A Service Engine Oil message on the trip
computer display will come on. See

Trip Computer

on page 3-33. Change engine oil as soon as possible
within the next 600 miles (1 000 km). It is possible that, if
you are driving under the best conditions, the oil life
system may not indicate that an oil change is necessary
for over a year. However, the engine oil and filter
must be changed at least once a year and at this time
the system must be reset. Your dealer has GM-trained
service people who will perform this work using
genuine GM parts and reset the system. It is also
important to check engine oil regularly and keep it at
the proper level.

5-16

2006 - Pontiac GTO Owner Manual

If the system is ever reset accidentally, you must
change the oil at 3,000 miles (5 000 km) since your last
oil change. Remember to reset the oil life system
whenever the oil is changed.

After changing the engine oil, reset the system by
performing the following steps:

How to Reset the Engine Oil Life
System

The Engine Oil Life System calculates when to change
the engine oil and filter based on vehicle use. Anytime
engine oil is changed, reset the system so it can
calculate when the next oil change is required. If a
situation occurs where you change your oil prior to the
Service Engine Oil message being turned on, reset
the system.

1. With the engine off, turn the ignition key to ON.

2. Fully press and release the accelerator pedal slowly

two times within five seconds.

3. Turn the key to LOCK.

If the Service Engine Oil message comes back on
when you start your vehicle, the engine oil life
system has not reset. Repeat the procedure.

What to Do with Used Oil

Used engine oil contains certain elements that may be
unhealthy for your skin and could even cause cancer.
Do not let used oil stay on your skin for very long. Clean
your skin and nails with soap and water, or a good
hand cleaner. Wash or properly dispose of clothing or
rags containing used engine oil. See the manufacturer’s
warnings about the use and disposal of oil products.

Used oil can be a threat to the environment. If you
change your own oil, be sure to drain all the oil from the
filter before disposal. Never dispose of oil by putting it
in the trash, pouring it on the ground, into sewers, or into
streams or bodies of water. Instead, recycle it by
taking it to a place that collects used oil. If you have a
problem properly disposing of used oil, ask your
dealer, a service station, or a local recycling center
for help.

5-17

2006 - Pontiac GTO Owner Manual

Engine Air Cleaner/Filter

See

Engine Compartment Overview on page 5-12 for

more information on the location of the engine air
cleaner/filter.

When to Inspect the Engine Air
Cleaner/Filter

Inspect the air cleaner/filter at every oil change and
replace at the first oil change after 25,000 miles
(41 500 km). See

Scheduled Maintenance on page 6-4

for more information.

How to Inspect the Engine Air
Cleaner/Filter

To inspect the air cleaner/filter, remove the filter from
the vehicle and lightly shake the filter to release
loose dust and dirt. If the filter remains caked with dirt, a
new filter is required.

To inspect or replace the engine air cleaner/filter, do the
following:

1. Remove the screws that hold the cover on.

2. Lift off the cover.

3. Inspect or replace the engine air cleaner/filter.

4. Put the cover back on tightly.

5-18

2006 - Pontiac GTO Owner Manual

{

CAUTION:

Operating the engine with the air cleaner/filter
off can cause you or others to be burned. The
air cleaner not only cleans the air; it helps to
stop flames if the engine backfires. If it is not
there and the engine backfires, you could be
burned. Do not drive with it off, and be careful
working on the engine with the air
cleaner/filter off.

Notice: If the air cleaner/filter is off, a backfire can
cause a damaging engine fire. And, dirt can
easily get into your engine, which will damage it.
Always have the air cleaner/filter in place when you
are driving.

Automatic Transmission Fluid

When to Check and Change Automatic
Transmission Fluid

A good time to check your automatic transmission fluid
level is when the engine oil is changed.
Change the fluid and filter at the intervals listed in
Additional Required Services on page 6-6, and be sure
to use the transmission fluid listed in

Recommended

Fluids and Lubricants on page 6-12.

How to Check Automatic Transmission
Fluid

Because this operation can be a little difficult, you may
choose to have this done at the dealership service
department.

If you do it yourself, be sure to follow all the instructions
here, or you could get a false reading on the dipstick.

Notice: Too much or too little fluid can damage
your transmission. Too much can mean that some
of the fluid could come out and fall on hot engine
part or exhaust system parts, starting a fire.
Too little fluid could cause the transmission to
overheat. Be sure to get an accurate reading if you
check your transmission fluid.

Wait at least 30 minutes before checking the
transmission fluid level if you have been driving in the
following conditions:

•

When outside temperatures are above 90°F (32°C).

•

At high speed for quite a while.

•

In heavy traffic — especially in hot weather.

To get the right reading, the fluid should be at normal
operating temperature, which is 180°F to
200°F (82°C to 93°C).

5-19

2006 - Pontiac GTO Owner Manual

Get the vehicle warmed up by driving about 15 miles
(24 km) when outside temperatures are above 50°F
(10°C). If it is colder than 50°F (10°C), drive the vehicle
in DRIVE (D) until the engine temperature gage
moves and then remains steady for 10 minutes.

A cold fluid check can be made after the vehicle has
been sitting for eight hours or more with the engine off,
but this is used only as a reference. Let the engine
run at idle for five minutes if outside temperatures are
50°F (10°C) or more. If it is colder than 50°F (10°C), you
may have to idle the engine longer. Should the fluid
level be low during this cold check, you must check the
fluid hot before adding fluid. Checking the fluid hot
will give you a more accurate reading of the fluid level.

Checking the Fluid Level

Prepare your vehicle as follows:

1. Park your vehicle on a level place. Keep the engine

running.

2. With the parking brake applied, place the shift lever

in PARK (P).

3. With your foot on the brake pedal, move the shift

lever through each gear range, pausing for about
three seconds in each range. Then, position
the shift lever in PARK (P).

4. Let the engine run at idle for three minutes or more.

Then, without shutting off the engine, follow these steps:

The automatic transmission dipstick is located at the
rear of the engine compartment, on the passenger’s side
of the vehicle. See

Engine Compartment Overview on

page 5-12 for more information on location.

1. Unclip the handle and remove the dipstick; wipe it

clean with a clean rag or paper towel and re-insert
it fully. Remove it again and read the fluid level.

2. Check both sides of the dipstick, and read the lower

level. The fluid level must be in the COLD area for
a cold check or in the cross-hatched HOT area
for a hot check.

3. If the fluid level is in the acceptable range, push the

dipstick back in all the way.

Remember to always replace the dipstick and lock
the handle down.

How to Add Automatic Transmission
Fluid

Refer to the Maintenance Schedule to determine what
kind of transmission fluid to use. See

Recommended

Fluids and Lubricants on page 6-12.

Add fluid only after checking the transmission fluid while
it is hot. A cold check is used only as a reference. If
the fluid level is low, add only enough of the proper fluid
to bring the level up to the HOT area for a hot check.

5-20

2006 - Pontiac GTO Owner Manual

The level should never read over the HOT mark, so be
careful not to add too much. It does not take much
fluid, generally less than 0.6 pints (0.3 L). Do not overfill.

Notice: Use of the incorrect automatic transmission
fluid may damage your vehicle, and the damages
may not be covered by your warranty. Always
use the automatic transmission fluid listed in
Recommended Fluids and Lubricants on page 6-12.

•

After adding fluid, recheck the fluid level as
described under “How to Check Automatic
Transmission Fluid,” earlier in this section.

•

When the correct fluid level is obtained, push the
dipstick back in all the way.

Remember to always replace the dipstick and lock
the handle down.

•

If fluid has to be added often, there may be a
problem or leak and you should see your dealer.

Manual Transmission Fluid

When to Check Manual Transmission
Fluid

A good time to have your manual transmission fluid
checked is when the engine oil is changed. However,
the fluid in your manual transmission does not
require changing.

How to Check Manual Transmission
Fluid

Because this operation can be difficult, you may choose
to have this done at the dealership service department.

If you do it yourself, be sure to follow all the instructions
here, or you could get a false reading.

Notice: Too much or too little fluid can damage
your transmission. Too much can mean that some
of the fluid could come out and fall on hot engine
part or exhaust system parts, starting a fire.
Too little fluid could cause the transmission to
overheat. Be sure to get an accurate reading if you
check your transmission fluid.

Check the fluid level only when your engine is off, the
vehicle is parked on a level place, and the transmission
is cool enough for you to rest your fingers on the
transmission case.

Then, follow these steps:

1. Remove the reverse light switch.

2. Check that the lubricant level is up to the bottom of

the switch hole.

3. If the fluid level is good, install the switch and be

sure it is fully seated. If the fluid level is low, add
more fluid as described in the next steps.

5-21

2006 - Pontiac GTO Owner Manual
