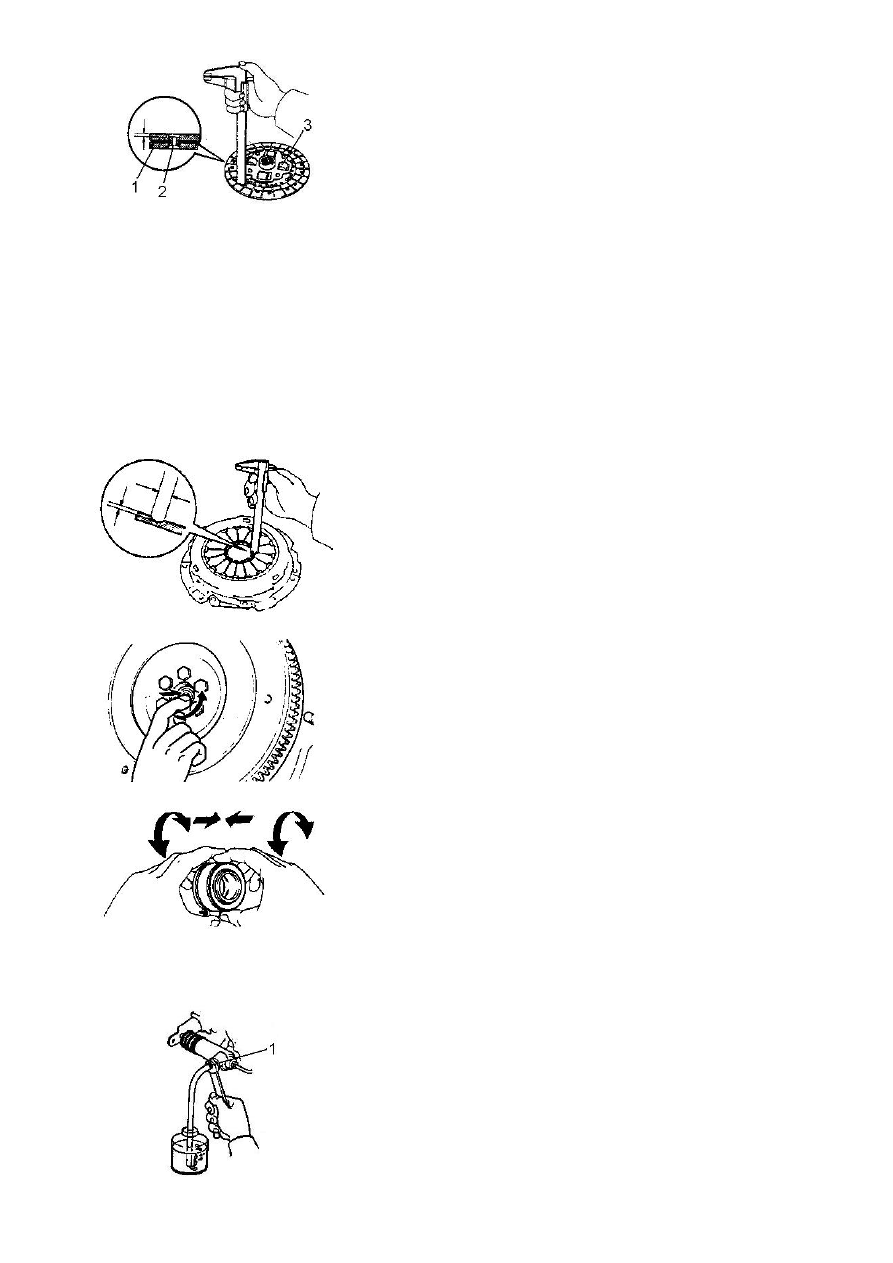

Рис. 3-9.

Очистить от пыли и грязи нажимной и ведомый дис-

ки, а также рабочую поверхность маховика.

Осмотреть  ведомый  диск.  Трещины  на  деталях  ве-

домого  диска  не  допускаются.  Проверить  износ  фрикци-
онных  накладок 1 (рис. 3-9.). Если  головки  заклепок 2
утоплены  менее  чем 0,3 мм,  поверхность  фрикционных
накладок  замаслена  или  ослаблены  заклепочные  соеди-
нения, то ведомый диск (или фрикционные накладки)

необходимо заменить. Проверить надежность фиксации демпферных пружин 3 в гнез-
дах ступицы ведомого диска.

Если  демпферные  пружины  сломаны  или  ослаблены,  диск  необходимо  заме-

нить.  На  фрикционной  шайбе,  расположенной  под  нажимной  пружиной  гасителя  кру-
тильных колебаний, не допускаются следы износа, перегрев или механические повре-
ждения. Проверить биение ведомого диска, если при визуальном осмотре обнаружено
его коробление. Если величина биения превышает 0,8 мм, диск заменить.

Осмотреть  рабочие  поверхности  трения  маховика  и  нажимного  диска,  обратив

внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и пере-
грева. Ослабление заклепочных соединений деталей нажимного диска не допускается.
При наличии указанных дефектов узлы рекомендуется заменить.

Внешним  осмотром  оценить  состояние  опорных

колец  и  диафрагменной  пружины  нажимного  диска.  Тре-
щины на диафрагменной пружине не допускаются. Места
контакта  (рис. 3-10) лепестков  пружины  с  подшипником
выключения  сцепления  должны  находиться  в  одной
плоскости и не иметь явных следов износа.

Рис. 3-10.

Предельный износ:
- по глубине 0,6

мм

- по ширине 5,0

мм



Рис. 3-11.



Рис. 3-12.

Осмотрите  подшипник  первичного  вала  коробки

передач  (рис.3-11.).  Поворачивая  подшипник  рукой,  од-
новременно прикладывая усилие в осевом направлении,
если  подшипник  заедает  или  проворачивается  с  трудом
произведите его замену.
Примечание:  Подшипник  заполнен  смазкой  на  весь  срок
службы и не требует чистки и смазки.

Проверьте выжимной подшипник. Вращая подшип-

ник руками, прикладывайте к нему усилие в направлени-
ях  указанных  на  рисунке.  Если  подшипник  заедает  или
проворачивается с трудом, то замените подшипник.

Примечание: Подшипник заполнен смазкой на весь

срок службы и не требует чистки и смазки.


Снятие и установка главного и рабочего цилиндра привода выключения сцепле-

ния.



Рис. 3-13.

В  первую  очередь  слейте  рабочую  жидкость.  Для

этого один конец шланга наденьте на штуцера прокачки 1
(см.  рис. 3-13.) рабочего  цилиндра,  а  другой  опустите  в
чистый  сосуд;  отверните  штуцера  прокачки



на 1/2-3/4

оборота  и  нажимайте  на  педаль  до  тех  пор,  пока  жид-
кость не будет удалена из гидросистемы, затем отсоеди-
ните трубку 6 (рис. 3-14.), соединяющую главный и рабо-
чий цилиндры.


Для  снятия  главного  цилиндра  отверните  две  гайки 4, отсоедините  трубопровод

6, выньте шплинт 14 из пальца 16 и выньте его из вилки 15 и педали сцепления (рис. 3-
14.).

Для снятия рабочего цилиндра сцепления отверните два болта  крепления рабо-

чего цилиндра к картеру сцепления, трубку подвода рабочей жидкости и снимите рабо-
чий цилиндр.

Для  установки  главного  и  рабочего  цилиндров  сцепления  вышеописанные  опе-

рации выполните в обратном порядке.

Момент затяжки гаек крепления 12 - 13 Н·м (1,2–1,3 кгс·м).
После заправки рабочей жидкостью гидропривод прокачайте, проверьте наличие

утечек и отрегулируйте свободный ход педали сцепления.



Разборка, контроль, ремонт и сборка главного и рабочего цилиндра.

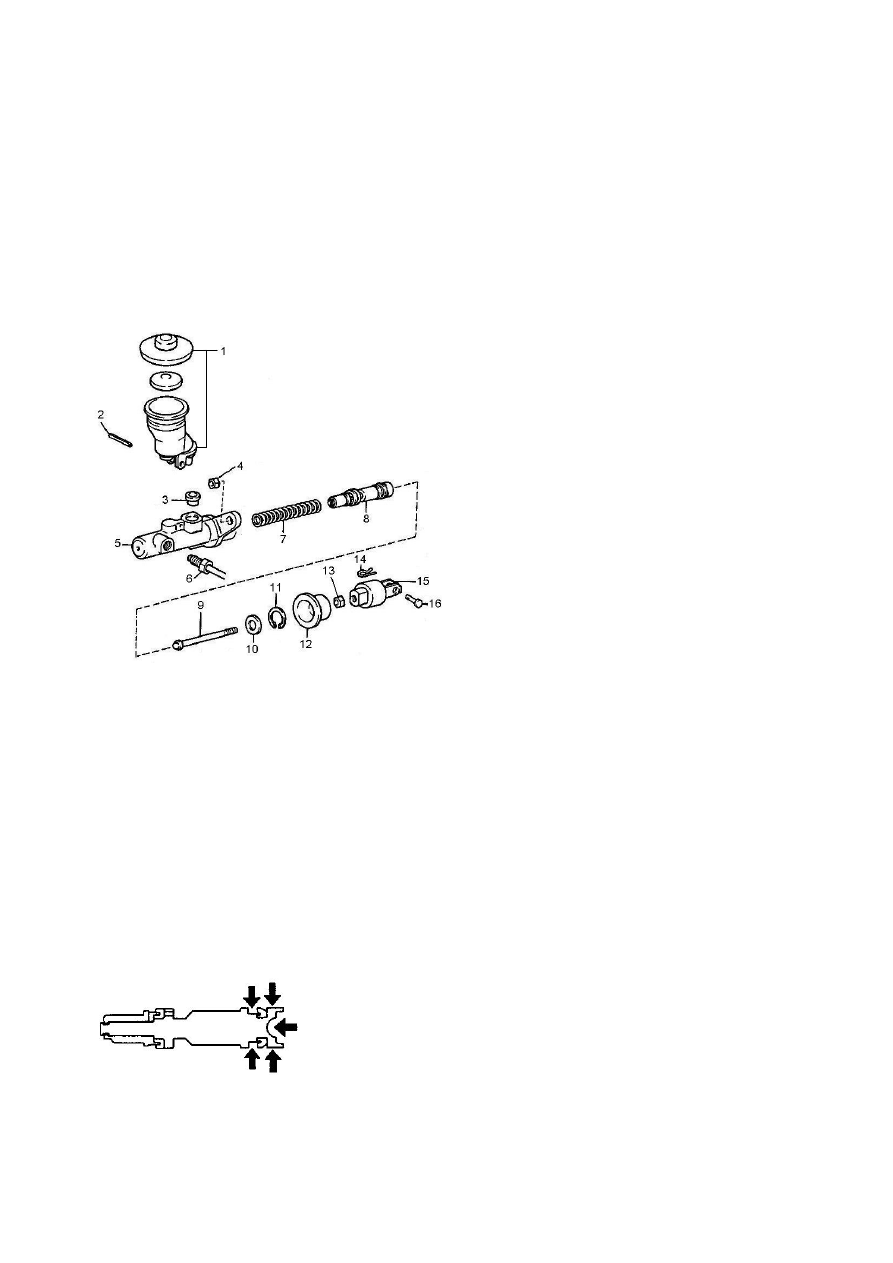

Рис. 3-14. Главный цилиндр сцепления

1 - бачок; 2 – штифт; 3 – уплотнительное коль-

цо; 4 – гайка; 5 – корпус главного цилиндра сце-

пления; 6 – трубка; 7 – пружина; 8 – поршень; 9

– шток; 10 – шайба; 11 - стопорное кольцо; 12 –

пыльник; 13 - контргайка; 14 – шплинт; 15 – вил-

ка; 16 – штифт.

Главный цилиндр. Снимите пыль-

ник 12 (рис. 3-14.) и стопорное кольцо 11.
Это позволит вынуть из корпуса цилиндра
5 шайбу 10, поршень 8, пружину 7.

Промойте детали главного цилиндра

чистой тормозной жидкостью и просушите.

Зеркало главного цилиндра не долж-

но иметь рисок, раковин и очагов коррозии.
При наличии данных дефектов цилиндр
заменить.

Манжеты главного цилиндра должны

быть упругими и эластичными. Рваные,
разбухшие и затвердевшие манжеты, а
также имеющие на рабочих поверхностях
риски, необходимо заменить.

Конец толкателя и сопрягаемая по-

верхность поршня не должны иметь явно
выраженных следов одностороннего изно-
са. Поверхности поршня, контактирующие
с зеркалом цилиндра, также не должны
иметь следов одностороннего износа. В
противном случае толкатель и поршень

рекомендуется заменить.

Пыльник главного цилиндра не должен иметь трещин и сквозных отверстий. Он

должен устанавливаться на толкатель и корпус главного цилиндра с небольшим натя-
гом. В противном случае пыльник заменить.

Сломанную или потерявшую упругие свойства пружину необходимо заменить.
Резьба наконечников трубки не должна иметь механических повреждений.
Внимание: Не допускайте попадания на детали минерального масла, бензина,

керосина или дизельного топлива, так как от этих веществ разбухают резиновые
уплотнители.



Рис. 3-15.

После проверки деталей соберите главный цилиндр

в порядке, обратном разборке, при этом:

- нанесите тонким слоем тормозную жидкость на по-

верхности указанные на рис. 3-15.

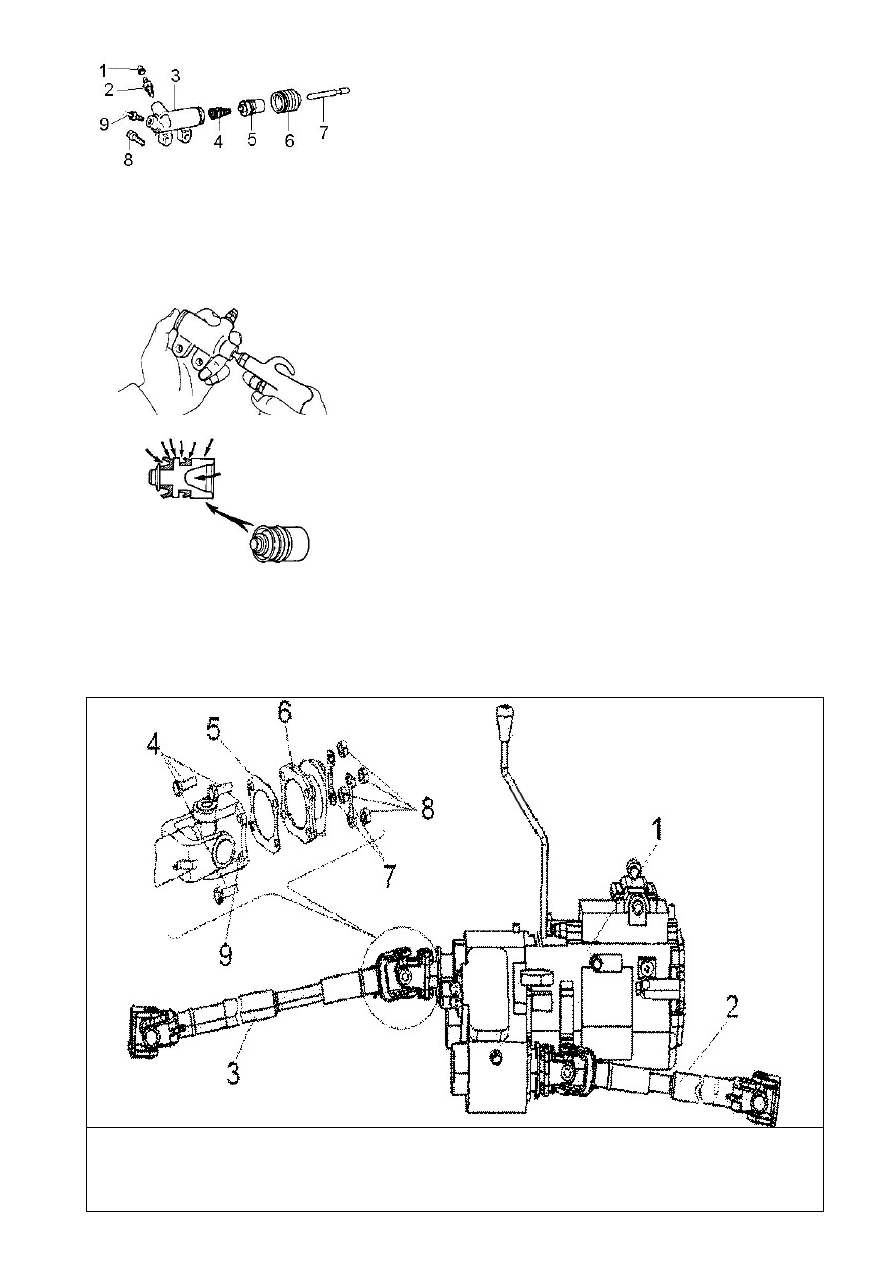

Рис. 3-16. Детали цилиндра

привода выключения сцепле-

ния (рабочего цилиндра).

1 – резиновый чехол; 2 – штуцер

прокачки; 3 – корпус; 4 – пружина; 5

– поршень; 6 – пыльник; 7 - толка-

тель; 8 – болт; 9 – трубопровод.



Рис. 3-17.



Рис. 3-18.

Рабочий  цилиндр.  Снимите  защитный  резино-

вый  чехол 6 (рис. 3-16) вместе  с  толкателем 7, ис-
пользуя  сжатый  воздух  как  показано  на  рисунке 3-17
извлеките поршень,  это позволит вынуть пружину 4 и
поршень 5.

После разборки аккуратно промойте и проверьте

все части, как это указано для главного цилиндра. Не
допускается установка деформированного толкателя.

После  проверки,  приступите  к  сборке  (порядок

обратный разборке), при этом:

- нанесите тонким слоем тормозную жидкость на

поверхности указанные на рис. 3-18.

Регулируют  ход  педали  сцепления,  изменяя

длину  толкателя  главного  цилиндра.  Для  этого  необ-
ходимо  ослабить  контргайку 4 (рис. 3-2) регулировоч-
ного  узла  толкателя  и,  поворачивая  толкатель 5 в
нужную сторону, добиться требуемого результата. По-
сле  чего  затянуть  гайку  и  подсоединить  толкатель  к
педали.

Полный  ход  педали  сцепления  должен  быть  в

пределах 155–160 мм.

Свободный ход педали регулируется с помощью

упорного  винта 9. Свободный  ход  педали  должен  со-
ставлять 5 – 15 мм






Карданная передача

Устройство валов карданной передачи показано на рис. 3-110, 3-111.



Рис. 3-110. Карданная передача в сборе: 1 – коробка передач с раздаточной короб-
кой в сборе; 2 – вал карданный передний; 3 – вал карданный задний; 4 – болт; 5 –
прокладка; 6 – фланец раздаточной коробки; 7 – замок; 8 – гайка; 9 – фланец-вилка
карданного шарнира.



Возможные неисправности, их причины и методы устранения



Причина неисправности

Метод устранения

Стук в карданной передаче при трогании с места, при резком разгоне или переклю-

чении передач

Ослабление  болтов  и  гаек  крепления
фланцев карданных шарниров

Затяните  гайки  моментами,  указанными
далее

Увеличенный  окружной  зазор  в  шлице-
вом  соединении  переднего  или  заднего
карданных валов

Проверти  величину  зазора  на  среднем
диаметре  шлицов;  если  он  больше 0,3
мм – замените изношенные детали

Износ карданных шарниров

Отремонтируйте  шарниры  с  заменой  из-
ношенных деталей

Шум и вибрация карданной передачи

Деформация переднего или заднего кар-
данных валов

Выправьте на прессе или замените валы

Дисбаланс карданных валов

Проверьте  и  отбалансируйте  валы  (см.
«Балансировка валов»)

Износ карданных шарниров

Отремонтируйте  шарниры  с  заменой  из-
ношенных деталей

Утечка смазки

Ослабление  обоймы  сальника  шлицево-
го  соединения  переднего  или  заднего
карданных валов

Подожмите  сальник  и  обожмите  обойму,
изношенный сальник замените. Смажьте
шлицевое соединение

Износ  или  повреждение  сальников  кре-
стовин

Замените карданный шарнир в сборе



Снятие и установка

Установите автомобиль над смотровой канавой (на подъемник), обеспечив сво-

бодное вращение задних колес с одной или обеих сторон автомобиля.

Надежно зафиксируйте автомобиль, отпустите стояночный тормоз и установите

рычаги коробки передач и раздаточной коробки в нейтральное положение.

Снятие.  Отверните  гайки 8 крепления  фланец-вилка  карданного  шарнира  к

фланцу  раздаточной  коробки  или  фланцу  моста.  Снимите  фланец-вилку  карданного
шарнира, следя за тем, чтобы не повредить уплотнительную прокладку 5.

Установка карданных валов проводится в порядке обратном снятию.



Момент за-

тяжки гаек крепления: 75 ÷ 77 Нм (7,7 ÷ 7,8 кГсм).



Проверка технического состояния без разборки

Очистив и вымыв карданные валы, проверьте карданные шарниры на легкость и

плавность проворачивания вилок и на отсутствие значительных осевых и радиальных
зазоров.  Проверьте  промежуточную  опору  заднего  карданного  вала  на  легкость  и
плавность проворачивания, отсутствие разрывов, деформации и значительных осевых
перемещений эластичной муфты.

Проверьте балансировку карданных валов на балансировочном стенде, как ука-

зано ниже.

Если проворачивание вилок карданных валов отсутствуют заедания, дисбаланс

не  превышает 1,72 Н·мм (175 г·мм)  и  через  сальники  подшипников  крестовин  не  вы-
брасывается смазка, то разборка карданных валов не рекомендуется.
