Dadi / Derways Shuttle. Руководство - часть 7

Раздел III. ТРАНСМИССИЯ



Сцепление

Особенности устройства

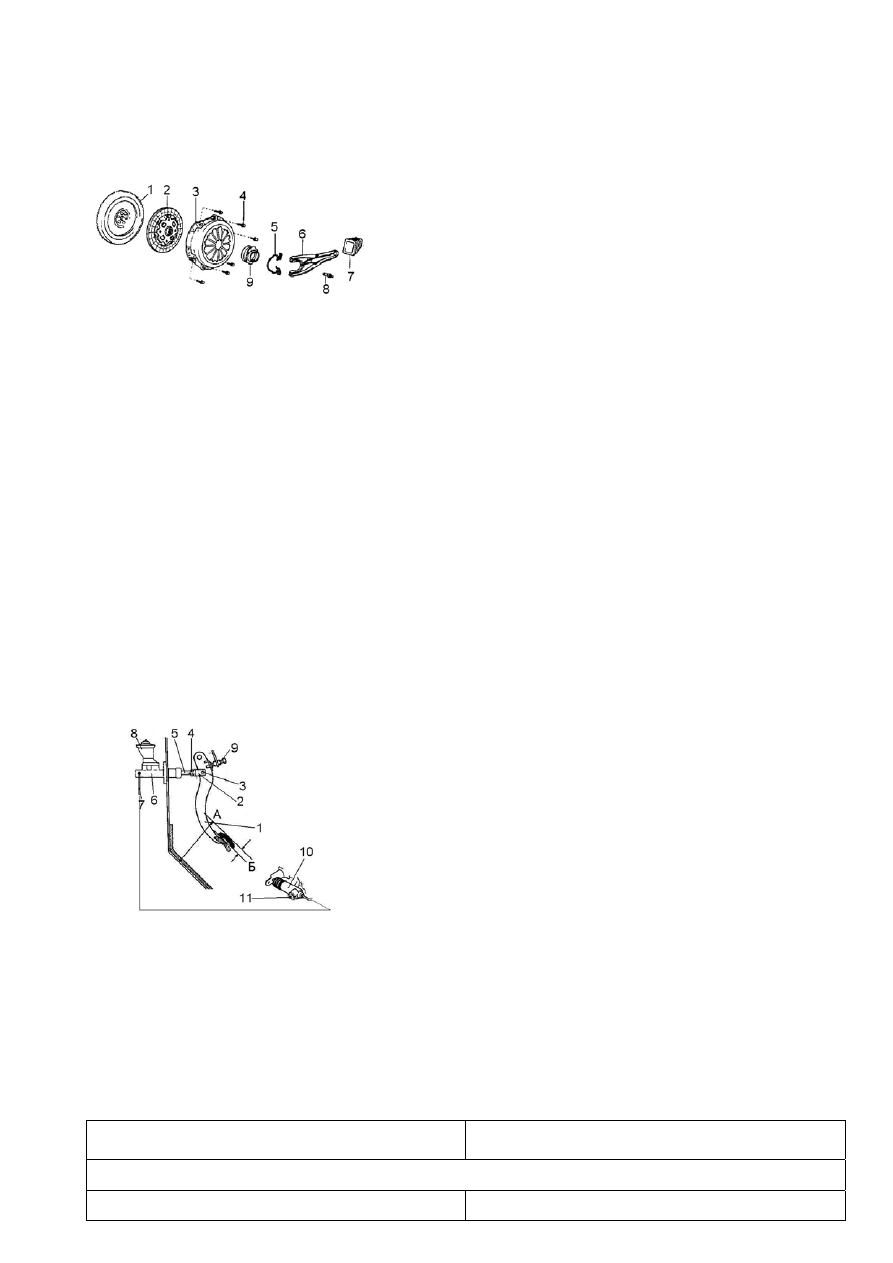

Устройство сцепления показано на рис. 3-1



Рис. 3-1. Устройство сцепления.

1 – маховик; 2 – ведомый диск; 3 – на-

жимной диск с кожухом в сборе; 4 –

болт крепления кожуха нажимного

диска к маховику; 5 – стопорная пру-
жина; 6 – вилка выключения сцепле-

ния; 7 – грязезащитный чехол; 8 – ша-

ровой палец; 9 – муфта выключения

сцепления.

Сцепление  автомобиля  однодисковое  сухое  с

центральной  диафрагменной  пружиной,  с  гидравли-
ческим приводом. Нажимной диск с кожухом в сборе
3 (см.рис.3-1) крепится к маховику 1 шестью болтами
9. Муфта выключения сцепления находится в посто-
янном  контакте  с  лепестками  диафрагменной  пру-
жины. Свободный ход вилки выключения сцепления
не регулируется.

Нажимной диск 3 соединен с кожухом соеди-

нительными пластинами. Соединительные пластины
одной стороной приклепаны к кожуху, а другой — к
нажимному диску. Диафрагменная пружина тарель-
чатого типа с прорезями установлена между нажим-

ным диском и кожухом и зажимается двумя опорными кольцами.

Ведомый диск 2 состоит из ступицы с гасителем крутильных колебаний и диска с

фрикционными накладками. Фрикционные накладки приклепаны к пластинчатым пру-
жинам диска алюминиевыми заклепками.

Вилка 6 выключения  сцепления  штампованная.  Она  передает  усилие  от  толка-

теля рабочего цилиндра к муфте выключения сцепления 9. Осью поворота вилки явля-
ется  шаровой  палец 8, который  прикреплен  к  задней  части  картера  сцепления.  Для
защиты  от  пыли  и  грязи  деталей  сцепления  применяется  грязезащитный  чехол 7, за-
крепленный к картеру сцепления.

Муфта выключения сцепления 9 закрытого типа и не требует смазки в процессе

эксплуатации.


Привод сцепления



Рис. 3-2. Привод сцепления.

1 – педаль сцепления; 2 – проушина
толкателя; 3 – ось толкателя; 4 –
контргайка; 5 – толкатель; 6 – главный
цилиндр сцепления; 7 – трубка; 8 –
бачок; 9 – упорный винт; 10 – рабочий
цилиндр сцепления; 11 – штуцер про-
качки.

Привод  выключения  сцепления  гидравличе-

ский и состоит из главного 6 (см. рис. 3-2) и рабочего
10  цилиндров,  педали 1 сцепления,  трубки 7
гидропривода  выключения  сцепления  и  шланга.
Педаль сцепления соединена с главным цилиндром
при  помощи  толкателя 5, который  имеет  регулиро-
вочный узел.




Возможные неисправности, их причины и методы устранения



Причина неисправности

Метод устранения

Неполное выключение сцепления

Затрудненное перемещение ступицы ве-

Зачистить шлицы

Причина неисправности

Метод устранения

домого диска на шлицах ведущего вала



Коробление ведомого диска

Заменить ведомый диск

Лепестки диафрагменной пружины не ле-
жат в одной плоскости

Заменить нажимной диск


Воздух в системе гидравлического приво-
да сцепления

Прокачать систему гидравлического при-
вода сцепления

Пробуксовка сцепления (снижение динамики разгона)

Снижение усилия диафрагменной пружи-
ны

Заменить нажимной диск в сборе

Износ фрикционных накладок до заклепок.
Образование глубоких кольцевых рисок на
рабочих поверхностях маховика и нажим-
ного диска

Заменить ведомый диск или фрикционные
накладки. Заменить маховик или нажим-
ной диск


Замасливание фрикционных накладок ве-
домого диска

Устранить причины попадания масла на
фрикционные накладки. Заменить ведо-
мый диск или фрикционные накладки

Засорение компенсационного отверстия
главного цилиндра или разбухание ман-
жеты

Очистить от загрязнения цилиндр или за-
менить манжету, заменить гидравличе-
скую жидкость

Ощутимые рывки при включении сцепления

Износ фрикционных накладок до заклепок  Заменить ведомый диск или фрикционные

накладки

Замасливание фрикционных накладок ве-
домого диска

Устранить причины попадания масла на
фрикционные накладки. Заменить ведо-
мый диск или фрикционные накладки

Затрудненное перемещение ступицы ве-
домого диска на шлицах ведущего вала

Зачистить шлицы

Лепестки диафрагменной пружины не
лежат в одной плоскости

Заменить нажимной диск в сборе

Потеря упругости пластинчатых пружин
крепления фрикционных накладок

Заменить ведомый диск


Повышенный шум и вибрация при работе сцепления

Поломка или потеря упругости демпфер-
ных пружин ведомого диска

Заменить ведомый диск

Износ фрикционной шайбы ведомого дис-
ка

Заменить ведомый диск

Отсутствие смазки или дефекты на под-
шипнике

Заменить подшипник


При нажатии педаль сцепления без сопротивления доходит до упора. Сцепление при
этом не выключается. Выключить сцепление возможно только резким быстрым нажа-

тием на педаль

Загрязнение главного цилиндра или боль-
шой износ его зеркала

Промыть или заменить главный цилиндр

Причина неисправности

Метод устранения

Износ или повреждение манжеты поршня
главного цилиндра

Заменить манжету

Понижение уровня жидкости в бачке главного цилиндра выключения сцепления

Подтекание жидкости через манжету ра-
бочего цилиндра привода выключения
сцепления

Заменить манжету или рабочий цилиндр

Повышенный шум при работе двигателя

Слабая затяжка соединений гидропривода
сцепления

Затянуть соединения

Скрип втулок педали сцепления

Отсутствие смазки в пластмассовых втул-
ках педали сцепления

Смазать втулки

Износ пластмассовых втулок педали сце-
пления

Заменить втулки

Педаль сцепления не возвращается в исходное положение

Поломка или потеря упругих свойств воз-
вратной пружины

Заменить пружину



Прокачка гидропривода сцепления
Примечание:  Прокачка  производится  после  каждой  разборки  системы  гидро-

привода (снятие главного или рабочего цилиндров сцепления, отсоединения трубо-
проводов) или при подозрении, что в систему попал воздух.

Предупреждение: Не допускайте попадания тормозной жидкости на окрашен-

ные поверхности. В случае попадания немедленно удаляйте.

О воздухе в гидроприводе сцепления говорит неполное выключение сцепления,

а также «мягкость» и «провалы» педали сцепления.

Для удаления воздуха из гидропривода:
- очистите бачок гидропривода главного цилиндра 8 (рис. 3-2) и штуцер прокачки

11 рабочего цилиндра для прокачки от пыли и грязи;

-  проверьте  уровень  жидкости  в  бачке  гидропривода  главного  цилиндра  и  при

необходимости долейте жидкость;

- наденьте на головку штуцера прокачки рабочего цилиндра 10 шланг и погрузи-

те его нижний конец в сосуд с жидкостью для гидропривода (30-50 г.);

- отверните на 1/2 -3/4 оборота штуцера прокачки 11, резко нажимайте и плавно

отпускайте  педаль  до  тех  пор,  пока  не  прекратится  выделение  пузырьков  воздуха  из
шланга (при этом проверяйте уровень жидкости в бачке и при необходимости доливай-
те);

- нажав на педаль, заверните до отказа штуцера прокачки 11. Снимите шланг и

наденьте колпачок на штуцера прокачки.

Если,  несмотря  на  продолжительную  прокачку,  из  шланга  будут  выходить  пу-

зырьки  воздуха,  проверьте  надежность  крепления  соединений,  выясните,  нет  ли  на
трубках  трещин  или  подтекания  в  соединениях  со  штуцерами.  Возможно  проникнове-
ние  воздуха  через  поврежденные  уплотнительные  элементы  главного  или  рабочего
цилиндров.

При прокачке:
- конец шланга для прокачки должен быть постоянно погружен в жидкость;
- после прокачки доведите уровень жидкости в бачке до верхней отметки на его

корпусе.



Снятие и установка сцепления
Снятие.



Установить  автомобиль  на  смотровую  канаву  или  подъемник.  Предва-

рительно снимите коробку передач (см. «Коробка передач»).





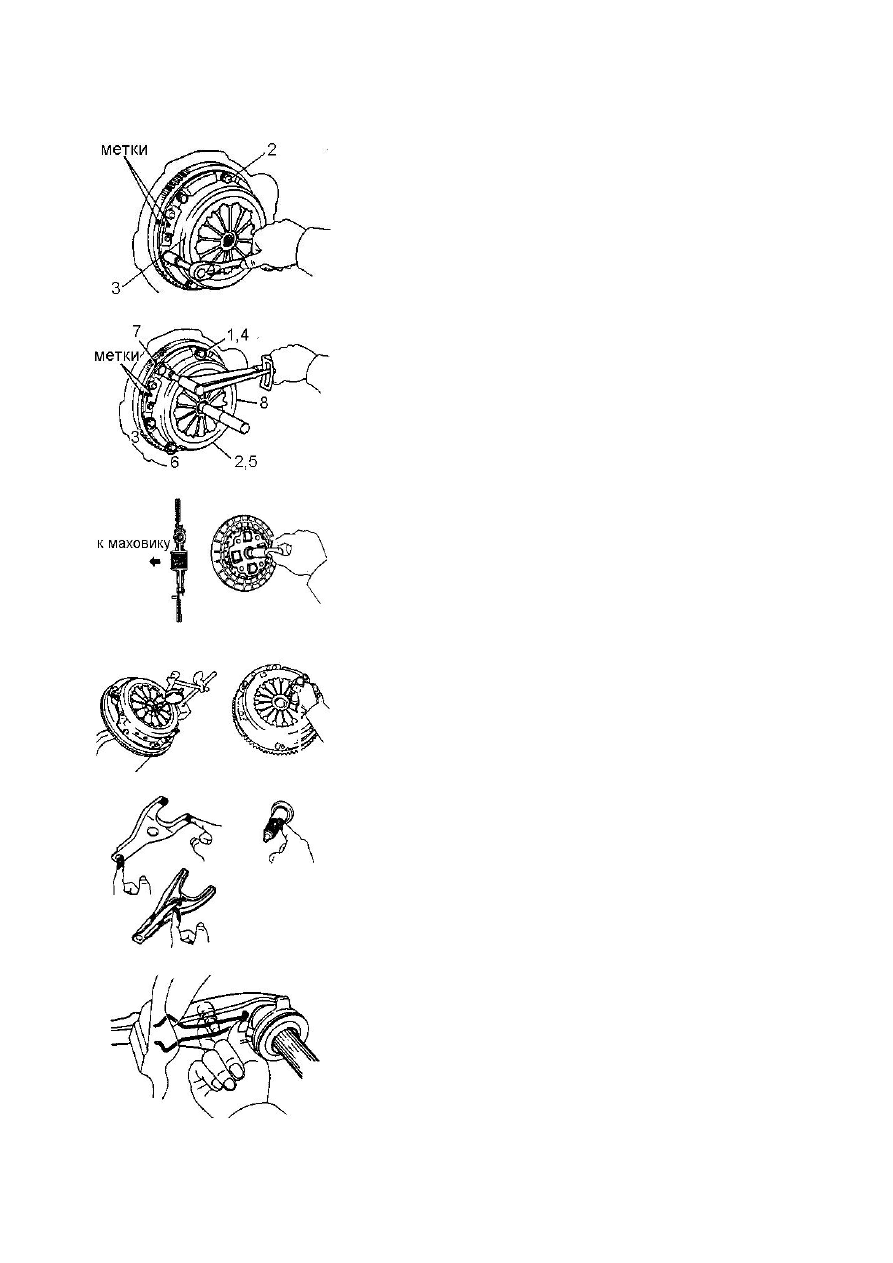

Рис. 3-3.



Рис. 3-4.



Рис. 3-5.



Рис. 3-6.



Рис. 3-7.



Рис. 3-8.

Нанесите метки (см. рис. 3-3) на кожух сцепления и

маховик.  Зафиксировав  маховик  отверните  равномерно
по диагонали шесть болтов 2 крепления нажимного диска
к маховику и снимите нажимной 3 и ведомый диски, при-
держивая при этом ведомый диск.

Сборка.
Проверить легкость перемещения в осевом направ-

лении  ведомого  диска  сцепления  по  шлицам  первичного
вала. При затрудненном перемещении удалить заусенцы
со шлицов.

С помощью оправки произведите установку ведомо-

го  диска  сцепления  на  маховик  (см.  рис. 3-4). При  этом
сориентировать  ведомый  диск  так,  чтобы  выступающая
часть ступицы ведомого диска была обращена в сторону
нажимного диска (рис. 3-5).

Установить  нажимной  диск  и  завернуть  шесть  бол-

тов его крепления, не затягивая.

При  отсутствии  центрирующей  оправки  можно  ис-

пользовать резервный первичный вал. В этом случае на-
деть на первичный вал нажимной и ведомый диски в со-
ответствии с их ориентацией. Вставить первичный вал  в
передний  подшипник,  находящийся  в  маховике,  и  завер-
нуть  шесть  болтов  крепления  нажимного  диска,  не  затя-
гивая.

Провести  окончательную  затяжку  шести  болтов

крепления  нажимного  диска  в  последовательности  ука-
занной на рис. 3-4.

Момент затяжки 18-20 Н·м (1,8–2,1 кгс·м).
Проверьте  выравнивание  концов  диафрагменной

пружины  при  помощи  специального  инструмента  (рис. 3-
6).

Максимальное отклонение от плоскости – 0,5 мм.
Если  отклонение  превышает  допустимое  значение,

то отрегулируйте его используя специальный инструмент.

Нанесите  консистентную  смазку  на  поверхности

следующих деталей (рис. 3-7.):

-  вилки  выключения  сцепления  и  выжимной  под-

шипник в точках их контакта;

-  вилки  выключения  сцепления  и  штока  рабочего

цилиндра сцепления в точке их контакта;

- в точке контакта шарового пальца и вилки выклю-

чения сцепления;

- на шлицы первичного вала коробки передач.
Установите  пыльник,  вилку  и  выжимной  подшипник

в картер сцепления.

Произведите  установку  коробки  передач  (см.  соот-

ветствующий раздел).





Проверка технического состояния и контроль сцепления
