Dadi / Derways Shuttle. Руководство - часть 6

                                                                                  - 21 -

Обслуживание и ремонт автомобиля

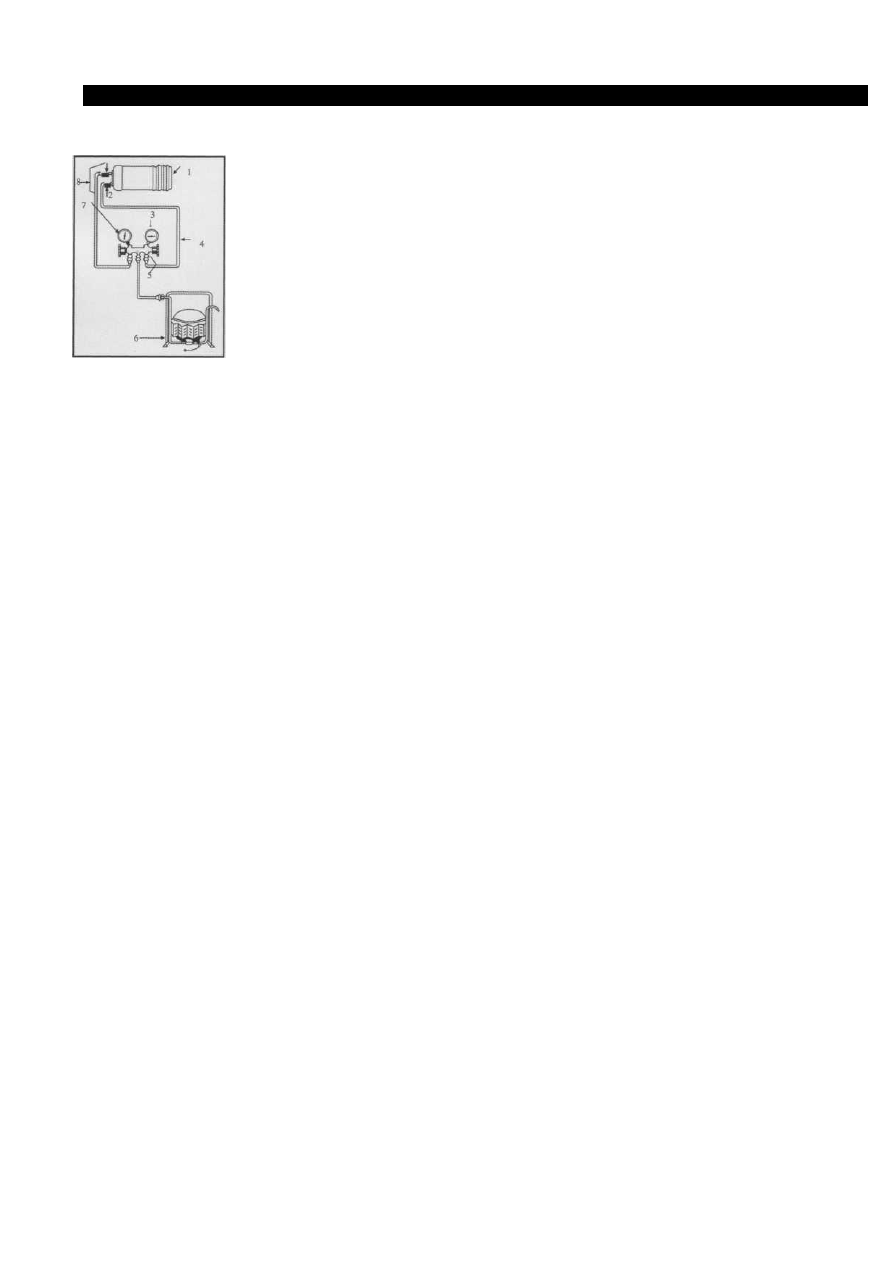

Соединение

          1 - Компрессор

2-  Трубопровод выпуска

3- Манометр высокого давления

4-  Трубки манометра

5- Прибор измерения давления во

всасывающем коллекторе

         6-Вакуумный насос

7-  Трубки манометра низкого

давления

8- Соединение

Вакуумирование:
1)  Соедините  прибор  измерения  давления
во  всасывающем  коллекторе  с  системой
согласно схеме;
2)  Удостоверьтесь  в  том,  что  клапан
прибора закрыт;

3)  Открутите  защитную  крышку  в  месте
забора  воздуха  вакуумного  насоса,  чтобы
избежать ее повреждения.
4) Соедините трубу в центре манометра с
местом забора воздуха вакуумного насоса.
Вакуумирование и поддержка давления:
1) Запустите вакуумный насос;
2)  Откройте  клапан  со  стороны  низкого
давления  и  посмотрите  на  стрелку
составного  манометра,  в  данном  случае
стрелка должна опуститься.

3) Вы должны продолжать вакуумирование
не менее 10 минут, пока показание прибора
низкого  давления  не  опуститься  ниже
-0.09  Мпа (-740 миллиметров  ртутного
столба),

затем

закройте

клапан

и

вакуумную  помпу.  Если  давление  прибора
низкого давления



Обслуживание и ремонт автомобиля



опустилось  в  течение 30
минут,  вам  следует  провести
осмотр  на  утечку.  Если
показания  давления  прибора
низкого  давления  не  падают
или  не  поднимаются  в
течение 30 минут,  значит,  в
системе нет утечки.

Устранение утечки:

Залейте  немного  хладагента
или N2, давление  которого
2.0  МПа  с  концентрацией
99% в отверстие наполнения.
Проверьте, нет ли утечки при
помощи

прибора

для

обнаружения  утечки.  После
устранения утечки повторите
вышеуказанный процесс.



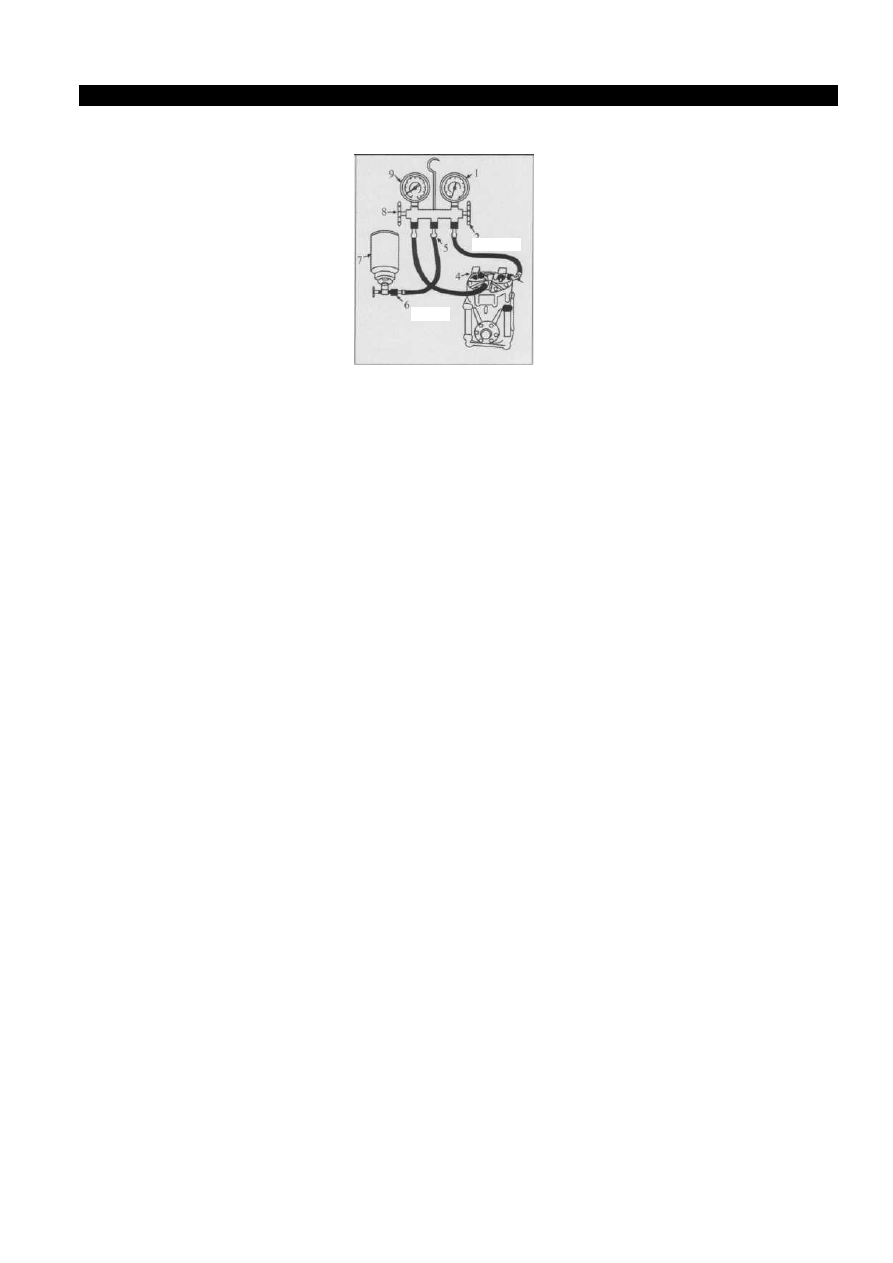

1-  Манометр

2- Клапан со стороны высокого
давления
3- Сервисный клапан со стороны

высокого давления компрессора.
4- Сервисный клапан со стороны

низкого давления компрессора
5- Мягкий патрубок наполнения

6- Включатель хладагента

7- Хладагент

8- Боковой клапан низкого давления

9- Манометр рекомбинатор



Заправка

хладагента:

Подсоедините
промежуточный

мягкий

патрубок

контейнера

хладагента и переверните его
верх  дном.  Затем  откройте
клапан  высокого  давления,  и
жидкость

с

хладагентом

наполнит систему со стороны
высокого

давления.

Как

только

стрелка

прибора

перестанет

подниматься,

закройте клапан.

Выпуск

Впуск

Добавка

хладагента:

Откройте  клапан  количества
и отпустите мягкий патрубок,
по

которому

поступает

жидкость.

После

опустошения

закрутите

гайку.  Запустите  систему
кондиционирования

и

держите

скорость

компрессора 2000 + 100
об/мин.  Откройте  клапан
низкого  давления  для  того,
чтобы

хладагент

абсорбировался в

                                                                                  - 23 -

Обслуживание и ремонт автомобиля

систему,  пока не исчезнут
пузырьки в самой жидкости.

(4) Обслуживание и ремонт
A. Ежемесячно проверяйте
конденсатор во избежание
попадания туда грязи,
которая может повлиять на
его работу. В сезон когда вы
им не пользуетесь для
циркуляции смазки в системе
и предотвращения коррозии,
дайте поработать
кондиционеру 5-10 минут
каждый месяц,.
B. Проверка один раз в год
Подтяните установочный
болт компрессора, а также
его опору.  Проверьте через
смотровое стекло, сколько в
системе хладагента.
Проверьте рефрижераторные
мягкие трубки и подтяните
их соединения.

С.

Способ

проверки

количества

хладагента

следующий:

•  Заведите двигатель и
держите обороты на уровне
примерно 1500об/мин.
•  Включите кондиционер и
дайте ему поработать
несколько минут в режиме
самой холодной
температуры.

• Проверьте количество

хладагента через смотровое
стекло. Если вы увидите
пузыри, и температура
трубок высокого и низкого
давления не меняется,
значит, хладагента не
хватает.
 Вы должны проверить
разницу температуры
высокого и низкого
давления компрессора, если
разницы нет, значит
имеется утечка;

 если разница есть, это значит
уровень

хладагента

нормальный  или  высокий,  и
следует продолжать проверку
следующим

образом.

Выключите  кондиционер  и
посмотрите  через  смотровое
стекло  нет  ли  пузырей  в
системе.

Если

после

выключения  пузырей  нет,
значит,  система  переполнена
хладагентом.  А  если  после
выключения

кондиционера

через  смотровое  стекло  вы
видите

пену,

значит,

количество

хладагента

нормальное.


Недостача хладагента
приведет к плохому эффекту
охлаждения, поэтому вам
следует найти место утечки,
починить его и долить
хладагента. Количество
хладагента не должно
превышать нормальный
уровень, в противном случае
кондиционер не будет
охлаждать, а компрессор
может быть поврежден.
