Трактор Claas ARION 640C / 630C / 620C. Руководство по эксплуатации (2013 год) - часть 37

292

–

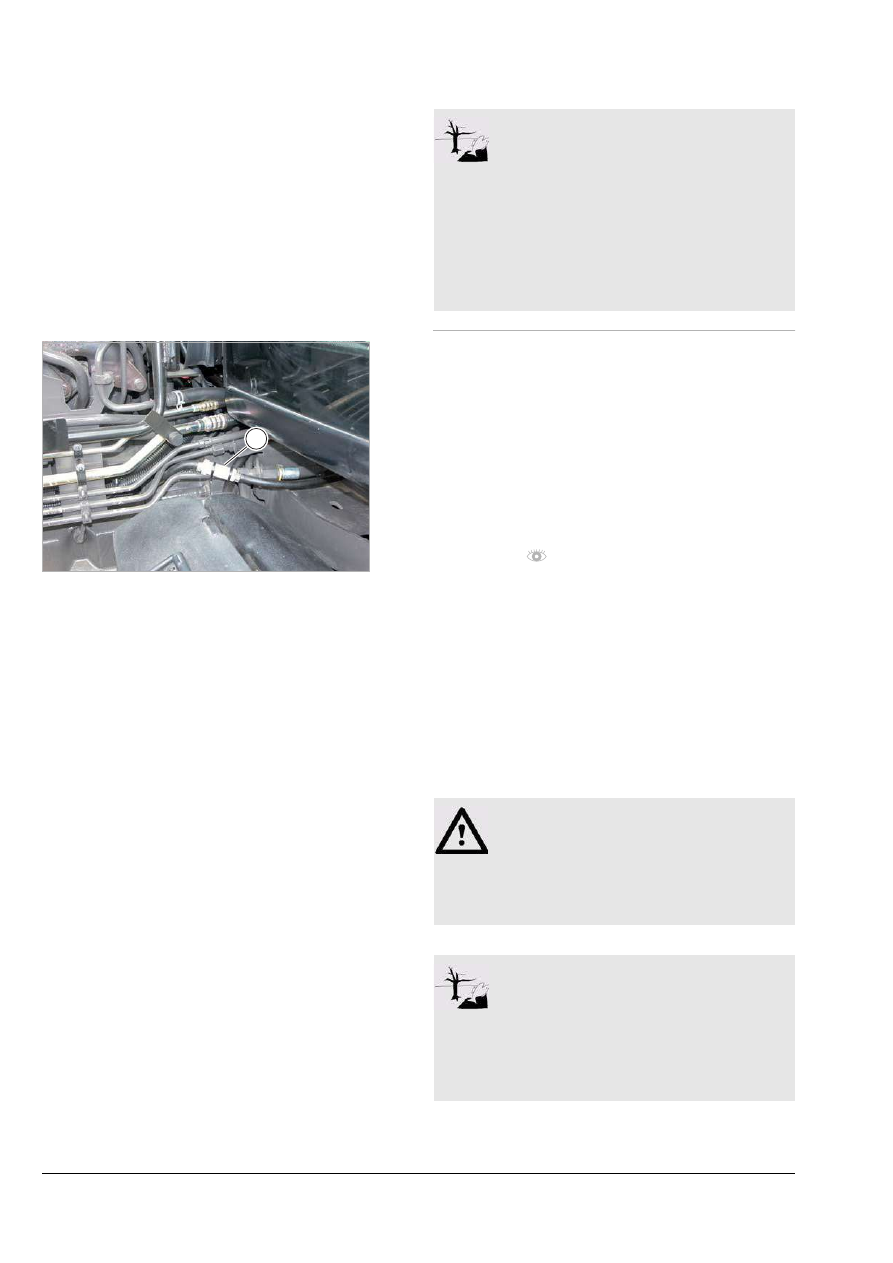

Очистите



зону



около



сетчатого



фильтра

 (1),

расположенного



между



кабиной



и



основным

топливным



баком

.

–

Снимите



использованный



сетчатый



фильтр

 (1),

ослабив



затяжку



хомутов

.

-

Соберите



топливо

,

находящееся



в

подающем



топливопроводе

,

в



подходящую



емкость

.

–

Установите



новый



сетчатый



фильтр

 (1).

–

Затяните



хомуты



сетчатого



фильтра

 (1).

–

Удалите



воздух



из



топливного

контура

.



Страница

 292,

Удаление



воздуха



из



топливного



контура

150611-003

9.4.6

Проверка



штуцеров



системы



впрыска

Эта



операция



технического



обслуживания



должна



выполняться



авторизованным



фирмой

 CLAAS

дистрибьютором

.

150807-002

9.4.7

Удаление



воздуха



из



топливного



контура

140212-002

136548-003

Экология

!

Загрязнение



окружающей



среды

Загрязнение



окружающей



среды

.

–

Утилизируйте



собранную



жидкость



в

соответствии



с



действующим

законодательством

.

–

Утилизируйте



использованные

сетчатые



фильтры



в



соответствии



с

действующими



нормативными



актами

.

231

167196-001

1

ОСТОРОЖНО

!

Удаление



воздуха



из



топливного



контура

.

Травмы

.

Проблемы



здоровья

.

–

Для



защиты



рук



надевайте

непромокаемые



перчатки

.

Экология

!

Загрязнение



окружающей



среды

.

Загрязнение



окружающей



среды

.

–

Утилизируйте



собранную



жидкость



в

соответствии



с



действующим

законодательством

.

293

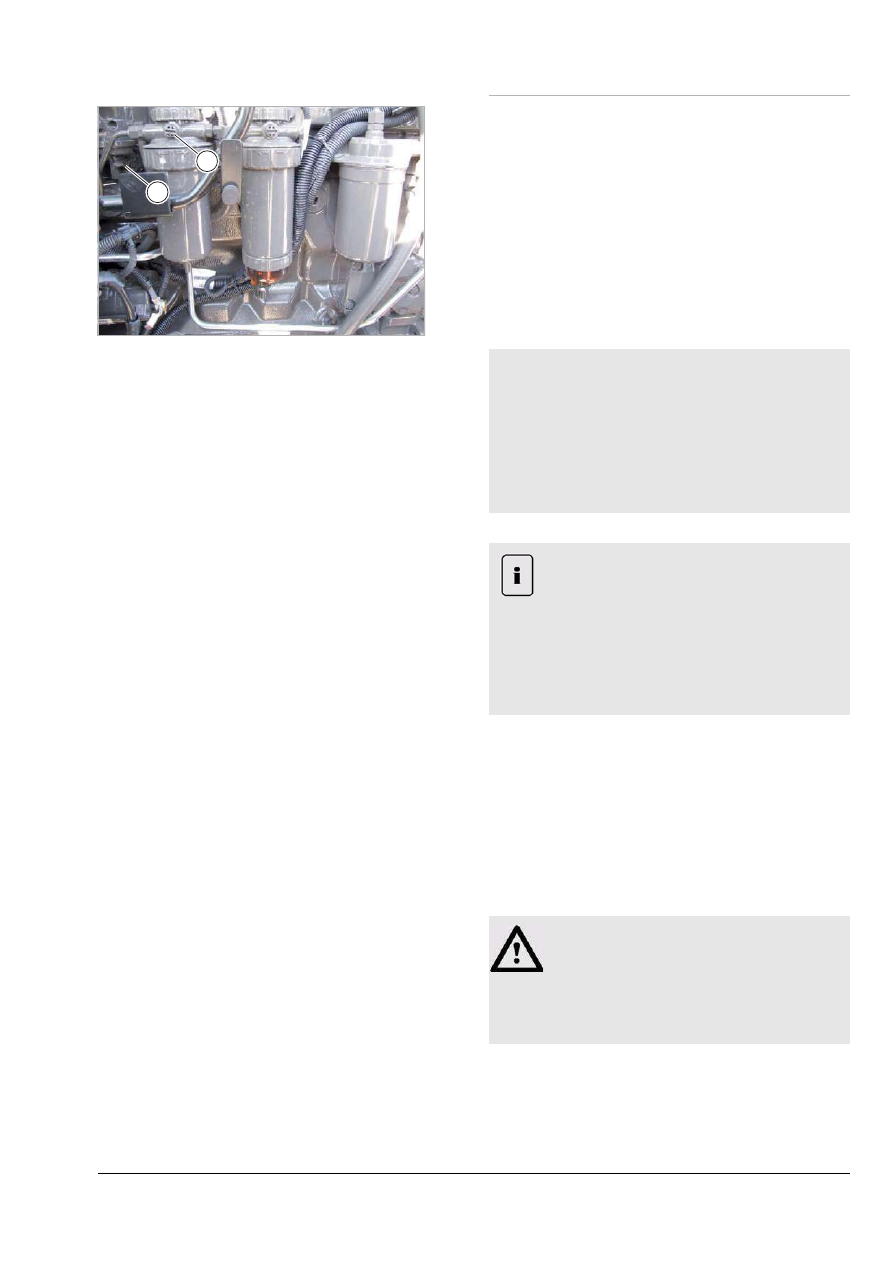

Топливный



фильтр



находится



с



левой



стороны



двигателя

:

–

Откройте



капот



и



снимите



левый



боковой

капот

.

–

Ослабьте



затяжку



винта



для



удаления

воздуха

 (2)

на



топливном



фильтре

.

–

Установите



емкость



подходящей



вместимости

под



топливный



фильтр

.

–

Приведите



в



действие



рычаг



ручной

подкачки

 (1)

питающего



насоса



до



полного



удаления



воздуха

.

–

Затяните



винт



для



удаления



воздуха

 (2).

150808-002

150809-001

151169-001

9.4.8

Очистка



системы



впрыска



двигателя

Эта



операция



технического



обслуживания



должна



выполняться



авторизованным



фирмой

 CLAAS

дистрибьютором

.

150540-001

9.4.9

Проверка



уровня



масла



в



двигателе

139349-001

232

167464-001

1

2

Указание

!

Пуск



двигателя



в



работу

.

Материальный



ущерб

.

–

Никогда



не



пытайтесь



запустить

двигатель



в



работу

,

если



из



питающего

топливного



контура



не



полностью

удален



воздух

.

Указание

!

Рычаг



подкачки



питающего



насоса

.

Если



рычаг



ручной



подкачки



питающего



насоса



не



оказывает



никакого



сопротивления

,

проверните



двигатель



с



помощью



проворачивания



вручную



стартера

,

чтобы



правильно



расположить



кулачок



привода



питающего



насоса

.

ОСТОРОЖНО

!

Проверка



уровня



масла



в



двигателе

.

Травмы

.

Проблемы



здоровья

.

–

Для



защиты



рук



надевайте

непромокаемые



перчатки

.

294

–

Установите



трактор



на



ровной



горизонтальной

и



твердой



площадке

.

–

Поверните



передние



колеса



вправо

.

Двигатель



должен



быть



остановлен



как



минимум



в



течение

 5

минут

,

прежде



чем



начнется



проверка



уровня



масла

.

–

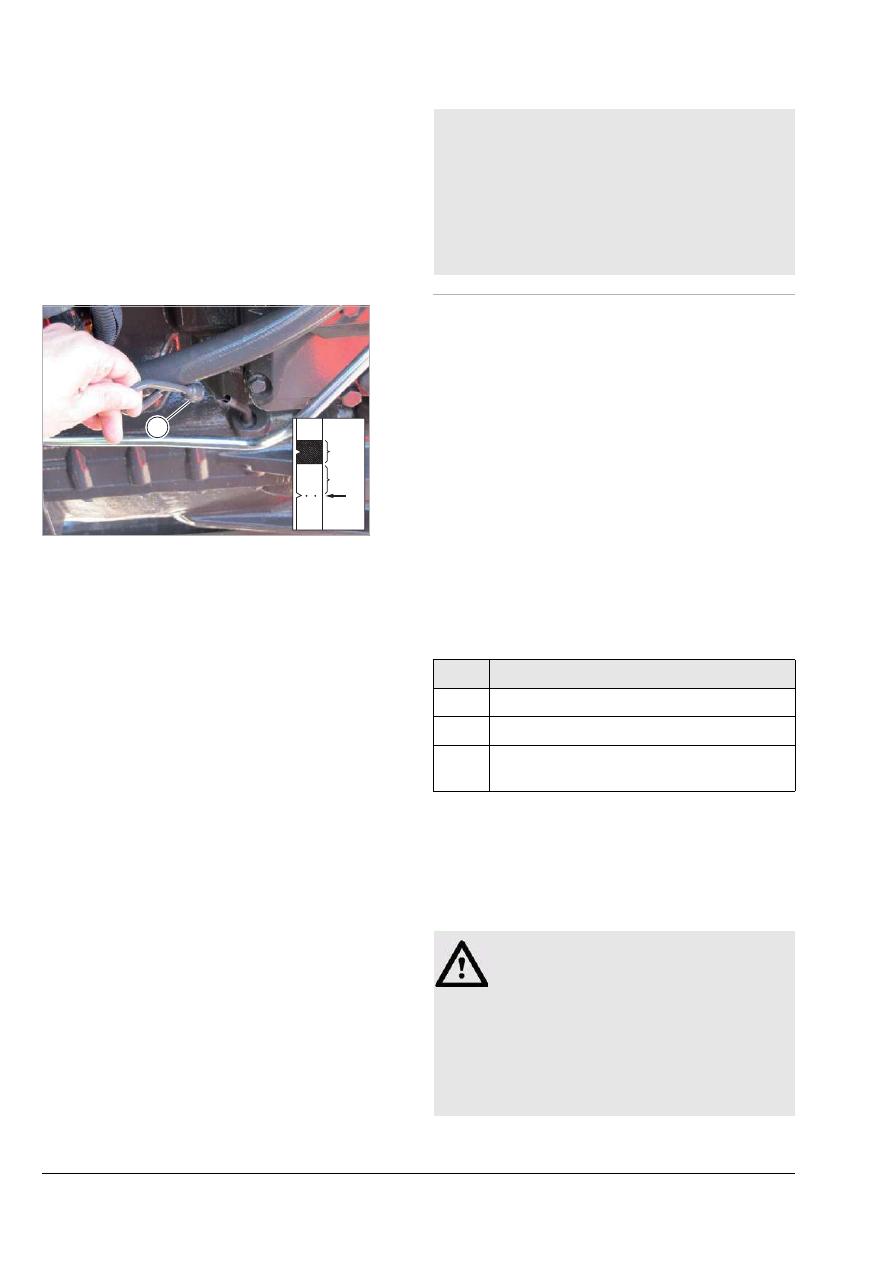

Извлеките



щуп

 (1)

и



вытрите



его



сухой



чистой

ветошью

.

–

Вставьте



щуп

 (1)

до



упора

.

–

Снова



извлеките



щуп



и



убедитесь

,

что



уровень

масла



находится



между



отметками

 (III)

и

 (I).

-

Если



уровень



недостаточен

,

долейте



масло

в



двигатель

.

-

После



заправки



двигателя



маслом

убедитесь

,

что



его



уровень



не



находится



выше



отметки



максимального



уровня

 (I)

на



маслоизмерительном



щупе

.

В



случае



ненормального



или



повторяющегося



снижения



уровня



масла



обратитесь



к



авторизованному



фирмой

 CLAAS

дистрибьютору

.

150567-001

9.4.10

Замена



моторного



масла

136553-002

Указание

!

Уровень



масла



ниже



нижнего



предела

 (III).

Материальный



ущерб

.

Износ



двигателя

.

–

Доливайте



масло



только



когда



его

уровень



достигнет



отметки

 (III).

–

Соблюдайте



спецификации

касательно



качества



масла

.

233

167039-001

1

l

ll

lll

Наименование

I

Верхний



предел

II

Нормальный



рабочий



уровень

III

Перед



запуском



двигателя



приведите



уровень



масла



в



норму

ОСТОРОЖНО

!

Замена



моторного



масла

.

Травмы

.

Ожоги

.

Проблемы



здоровья

.

–

Для



защиты



рук



надевайте

непромокаемые



теплозащитные

перчатки

.

–

Для



предотвращения



попадания



масла

в



глаза

,

надевайте



защитные



очки

.

295

136554-001

–

Дайте



двигателю



поработать

 5

минут



на

холостом



ходу

.

–

Поверните



колеса



для



удобства



доступа



к

двигателю

.

–

Остановите



двигатель

.

–

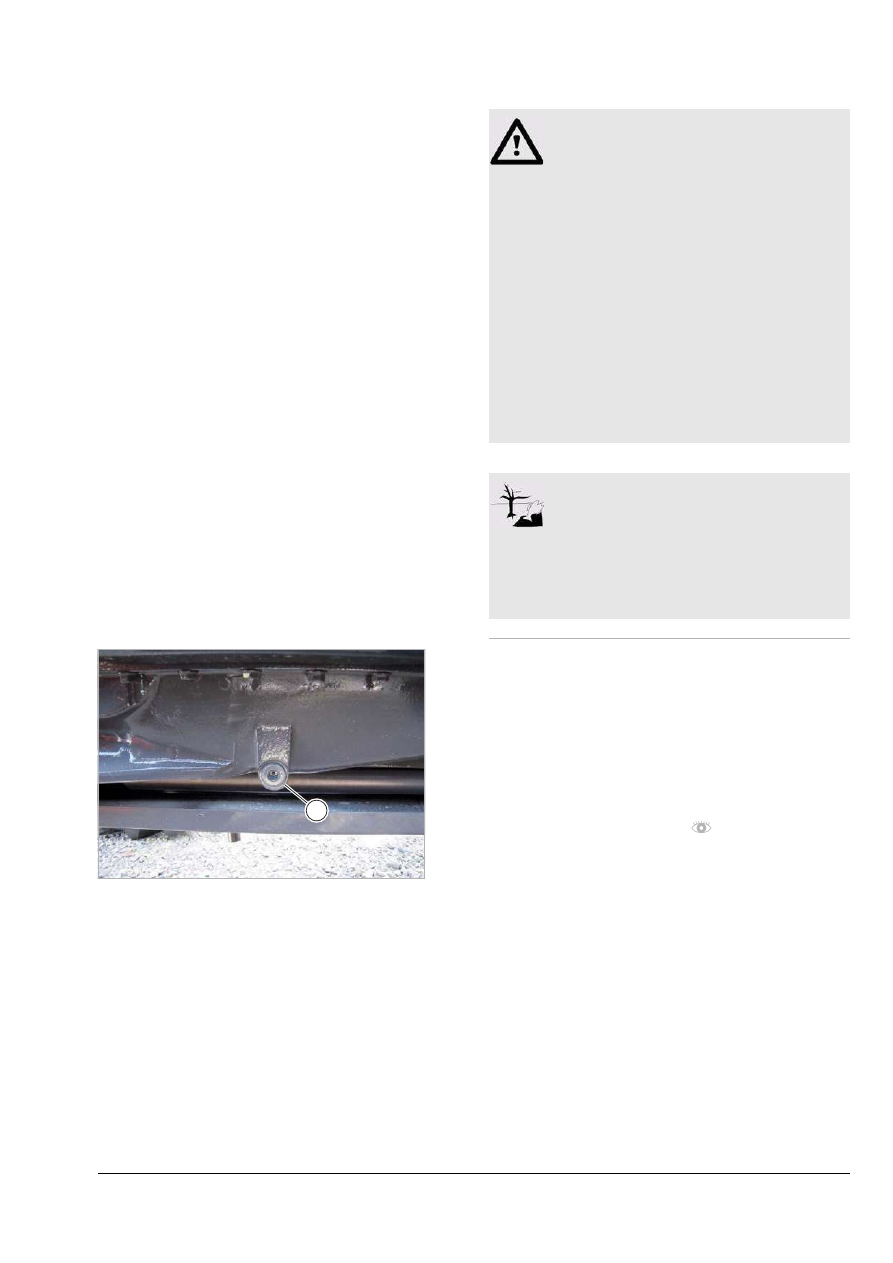

Установите



сосуд



подходящей



вместимости

под



пробку

 (1).

–

Отверните



пробку



сливного



отверстия

 (1).

–

Во



время



истечения



масла



замените

фильтрующий



элемент

.



Страница

 296,

Замена



масляного



фильтра



двигателя

–

Как



только



масло



стекло

,

установите



пробку

 (1)

на



место

.

–

Затяните



пробку

 (1).

ОПАСНОСТЬ

!

Опасность



раздавливания



трактором



при



выполнении



работ



по



техническому



обслуживанию



под



трактором

.

Смертельный



исход



или



тяжелые



травмы

.

–

Прежде



чем



расположиться



под

трактором

,

остановите



двигатель

.

–

Прежде



чем



расположиться



под

трактором

,

затяните



стояночный

тормоз

.

–

Прежде



чем



расположиться



под

трактором

,

извлеките



ключ



из



замка

"

зажигания

".

–

Прежде



чем



расположиться



под

трактором

,

разомкните



цепь

электропитания



трактора

.

Экология

!

Загрязнение



окружающей



среды

Загрязнение



окружающей



среды

.

–

Утилизируйте



использованное



масло



в

соответствии



с



действующим

законодательством

.

234

167108-001

1

296

–

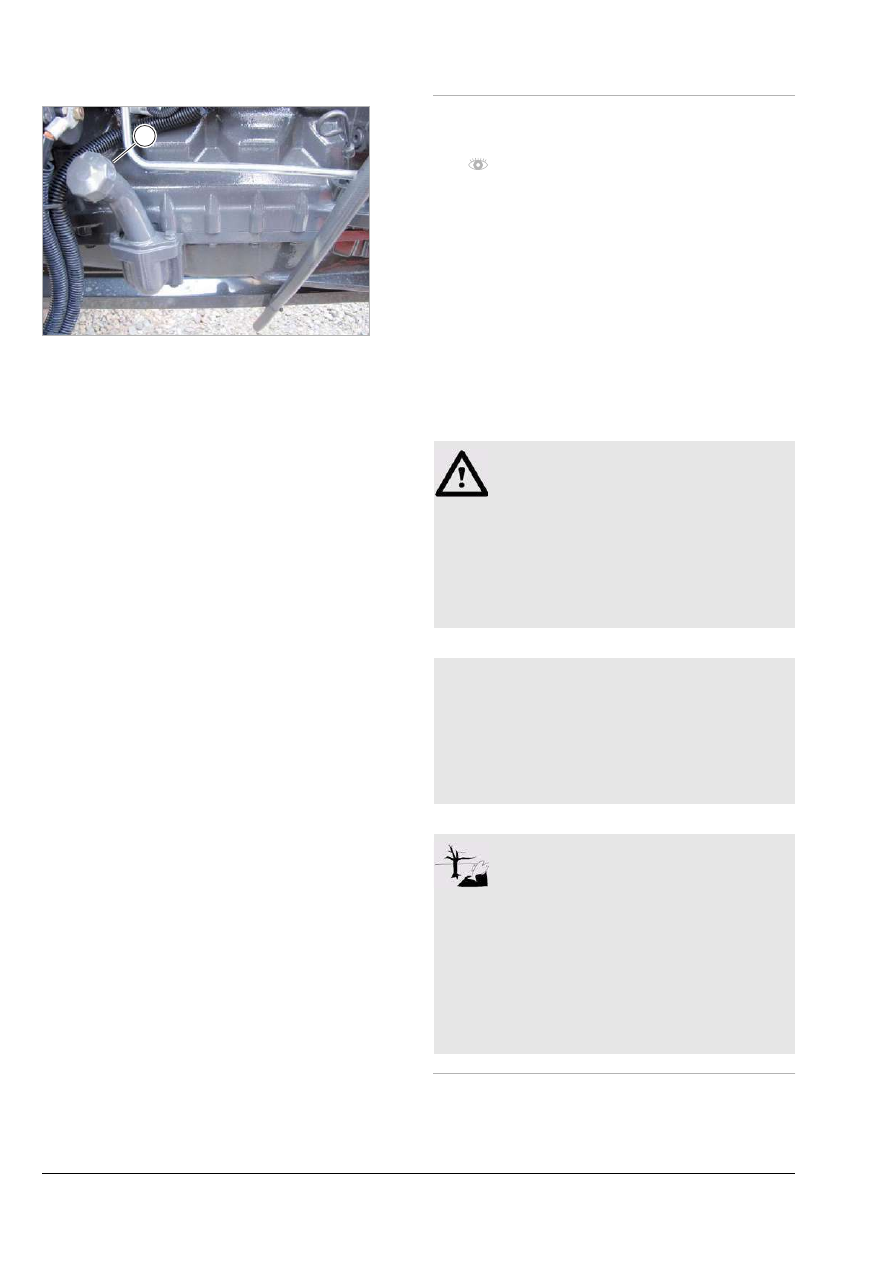

Заправьте



масляный



картер



новым



маслом

через



заливное



отверстие

 (2).

–

Проверьте



уровень



масла



в



двигателе

.



Страница

 293,

Проверка



уровня



масла



в



двигателе

150568-001

9.4.11

Замена



масляного



фильтра



двигателя

136555-002

140209-002

136556-001

–

Поверните



колеса



для



удобства



доступа



к

двигателю

.

–

Остановите



двигатель

.

–

Дайте



двигателю



остыть

.

235

167116-001

2

ОСТОРОЖНО

!

Замена



масляного



фильтра



двигателя

.

Травмы

.

Ожоги

.

Проблемы



здоровья

.

–

Дайте



двигателю



остыть

.

–

Для



защиты



рук



надевайте

непромокаемые



перчатки

.

–

Для



предотвращения



попадания



масла

в



глаза

,

надевайте



защитные



очки

.

Указание

!

Использование



ненадлежащих



масляных



фильтров

.

Материальный



ущерб

.

–

Используйте



только



оригинальные

масляные



фильтры

.

Экология

!

Загрязнение



окружающей



среды

Загрязнение



окружающей



среды

.

–

Утилизируйте



использованное



масло



в

соответствии



с



действующим

законодательством

.

–

Уничтожайте



использованный

масляный



фильтр



в



соответствии



с

требованиями



действующих

нормативных



актов

.

297

–

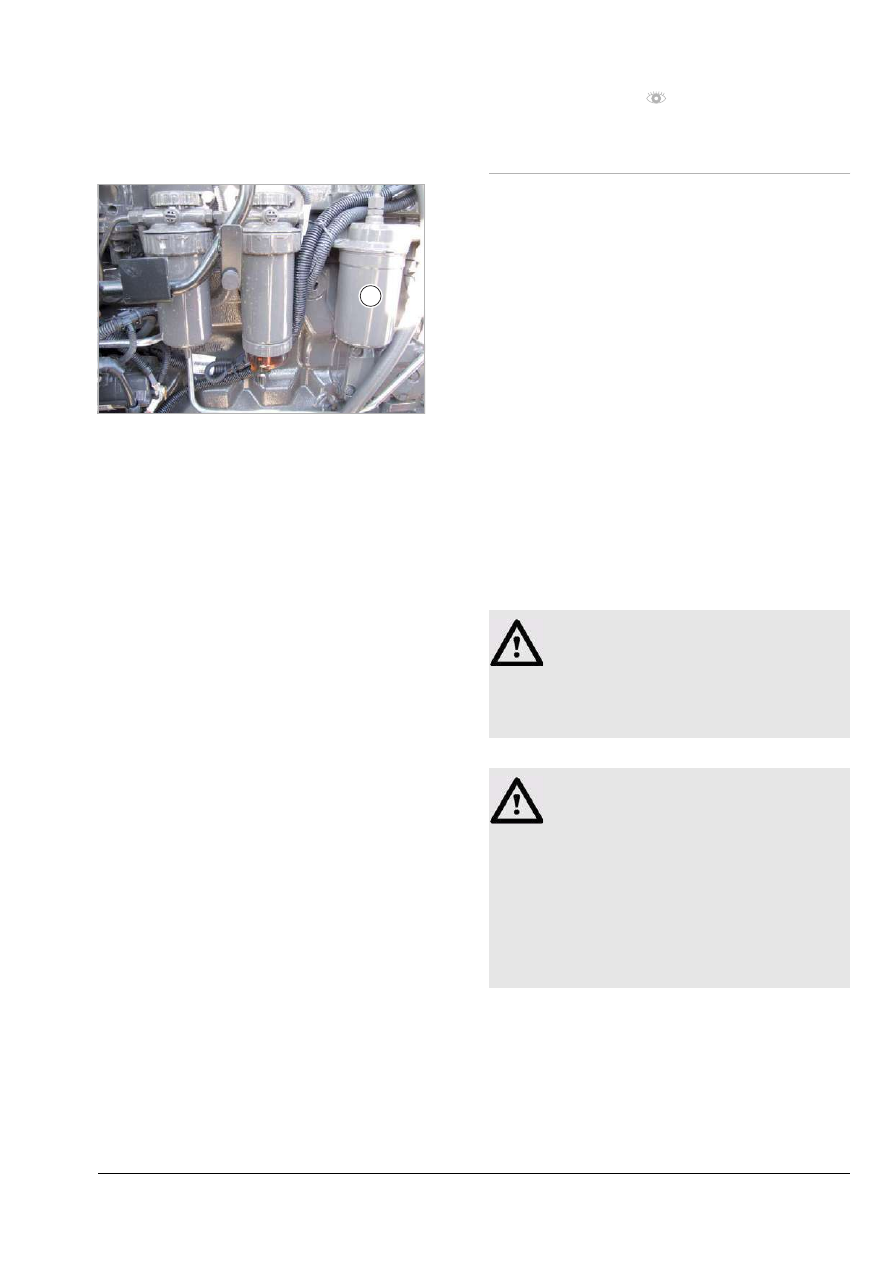

Поднимите



капот

.



Страница

 163,

Открывание



и



закрывание



капота

–

Установите



сосуд



подходящей



вместимости

под



масляным



фильтром

.

–

Отверните



корпус



фильтра

 (1)

ключом



для

фильтра

.

–

Извлеките



использованный



фильтрующий

элемент



и



уплотнительную



прокладку

.

–

Слейте



масло



из



фильтра



в



предусмотренный

для



этого



сосуд

.

–

Очистите



корпус



фильтра



и



головку



фильтра

 (

в

частности

,

очистите



поверхности

,

контактирующие



с



уплотнительной

прокладкой

).

–

Слегка



смажьте



уплотнительную



прокладку

нового



фильтрующего



элемента

.

–

Установите



новый



фильтрующий



элемент



на

место



старого

.

–

Заверните



корпус



фильтра



до



контакта



с

уплотнительной



прокладкой

.

–

Затяните



корпус



от



руки



дополнительно



на

половину



оборота

.

150548-001

9.4.12

Проверка



уровня



охлаждающей



жидкости

137226-001

236

167121-001

1

ОСТОРОЖНО

!

Проверка



уровня



охлаждающей



жидкости

.

Ожоги

.

Проблемы



здоровья

.

–

Надевайте



защитные



непромокаемые

перчатки

.

ОСТОРОЖНО

!

Температура



двигателя

.

Тяжелые



травмы

.

–

Ни



в



коем



случае



не



открывайте



пробку

выпуска



воздуха



прежде



чем



снизится

температура



охлаждающей



жидкости

.

–

Ни



в



коем



случае



не



выполняйте

никакие



работы



на



системе

охлаждения



при



работающем

двигателе

.

298

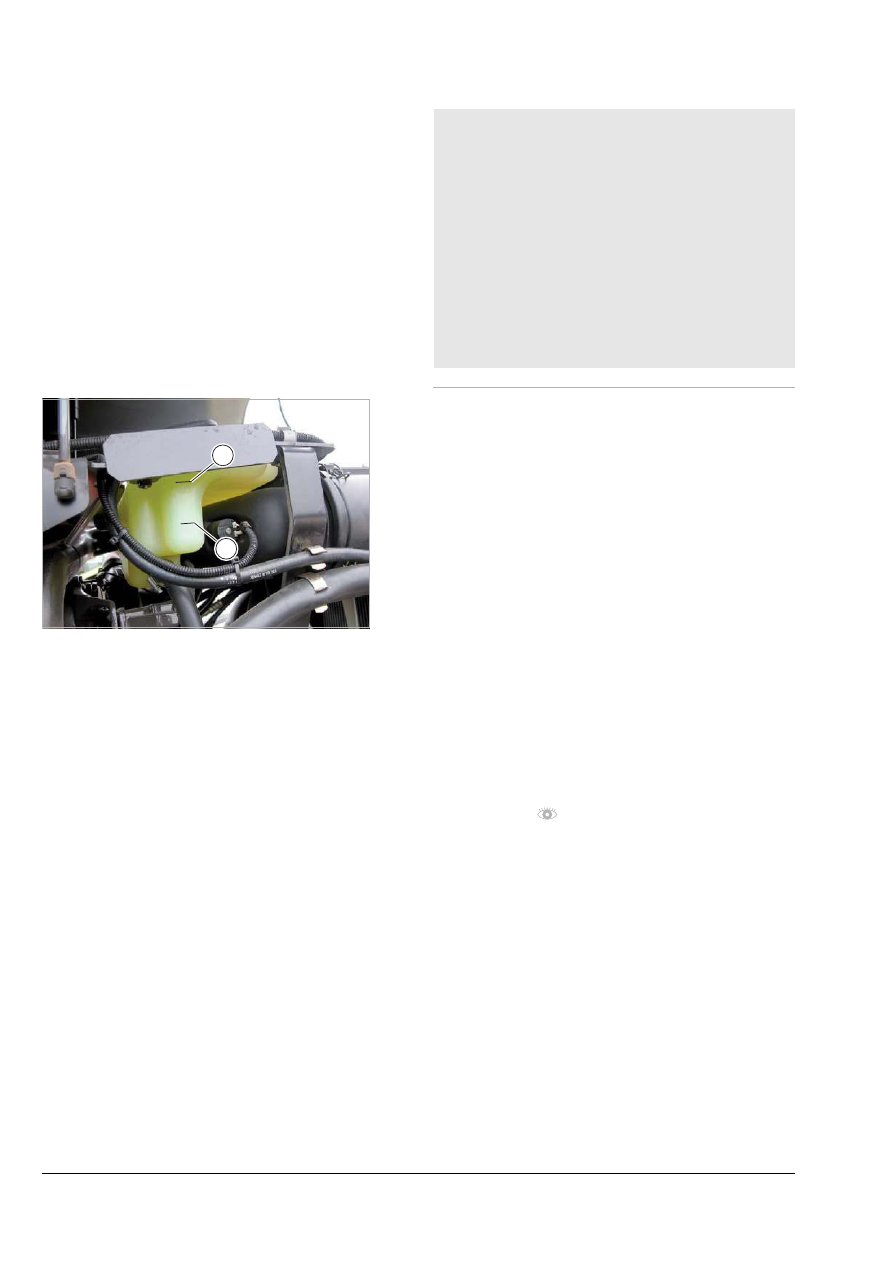

Уровень



охлаждающей



жидкости



должен



находиться



между



отметками



минимального

 (2)

и



максимального

 (1)

уровней



на



расширительном



бачке

.

Если



необходимо



добавить



охлаждающую



жидкость

:

–

Дайте



двигателю



остыть

.

–

Откройте



капот



двигателя

.

–

Снимите



пробку



расширительного



бачка

.

–

Медленно



залейте



охлаждающую



жидкость



до

отметки



максимального



уровня

 (1).

–

Установите



на



место



пробку



расширительного

бачка

.

–

Закройте



капот



двигателя

.

148902-005

9.4.13

Проверка



герметичности



системы



охлаждения

–

Проверьте



отсутствие



следов



утечки

охлаждающей



жидкости



на



тракторе



и



на

грунте

.

–

Проверьте



уровень



охлаждающей

жидкости

.



Страница

 297,

Проверка



уровня



охлаждающей



жидкости

–

Проверьте



затяжку



всех



хомутов



системы

охлаждения

.

–

В



случае



если



обнаружена



утечка

,

но



ее

причина



остается



неизвестной

,

обратитесь



к

авторизованному



фирмой

 CLAAS

дистрибьютору

.

150599-003

9.4.14

Замена



жидкости



в



системе



охлаждения



двигателя



и



термостата

Эта



операция



технического



обслуживания



должна



выполняться



авторизованным



фирмой

 CLAAS

дистрибьютором

.

Указание

!

Нагрев



двигателя

.

Материальный



ущерб

.

–

Используйте



разрешенную

охлаждающую



жидкость

.

–

Ни



в



коем



случае



не



запускайте

двигатель

,

если



уровень



охлаждающей

жидкости



не



находится



между



метками

минимального



и



максимального

уровней



на



расширительном



бачке

.

–

Не



смешивайте



охлаждающие

жидкости



с



различными



свойствами

.

237

167071-001

MAX

MIN

2

1

299

150612-001

9.4.15

Проверка



герметичности



системы



охлаждения

–

Проверьте



отсутствие



следов



утечки

охлаждающей



жидкости



на



тракторе



и



на

грунте

.

–

Проверьте



уровень



охлаждающей

жидкости

.



Страница

 297,

Проверка



уровня



охлаждающей



жидкости

–

Проверьте



затяжку



всех



хомутов



системы

охлаждения

.

150558-002

9.4.16

Очистка



охладителей

139604-001

136546-002

ОСТОРОЖНО

!

Очистка



охладителей

.

Травмы

.

Проблемы



здоровья

.

–

Для



защиты



рук



надевайте



перчатки

.

–

Для



предотвращения



попадания



пыли

в



глаза

,

надевайте



защитные



очки

.

–

Если



для



очистки



охладителей

используется



сжатый



воздух

,

не

направляйте



струю



воздуха



на



себя

или



в



сторону



других



людей

.

ОСТОРОЖНО

!

Опасность



захвата



вентилятором



или



приводными



ремнями



во



время



работы



двигателя

.

Тяжелые



травмы

.

–

Не



подносите



руки



ни



к



вентилятору

,

ни



к



приводном



ремням



при

работающем



двигателе

.

–

Капот



двигателя



должен



быть

обязательно



закрыт



при



работающем

двигателе

.
