284

9

Техническое



обслуживание

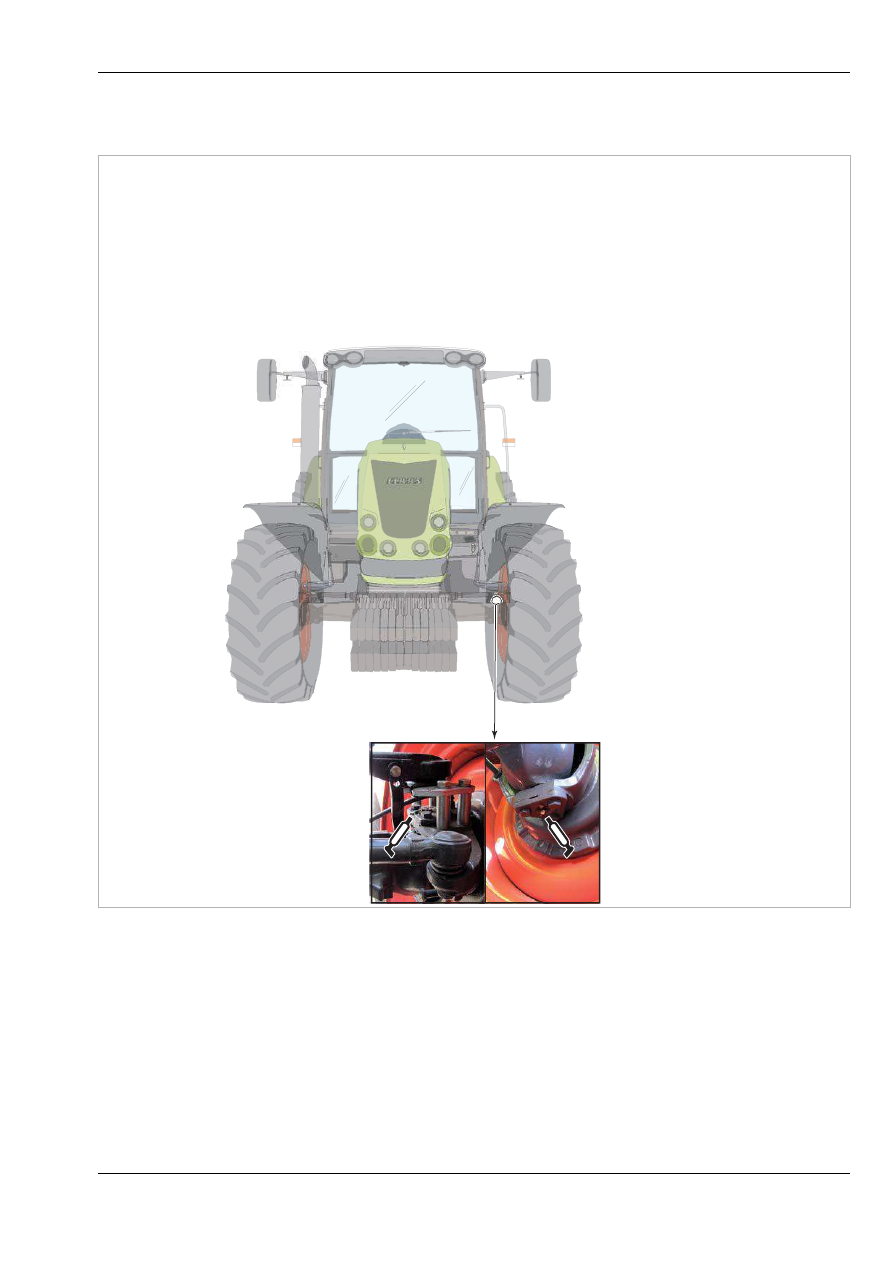

9.3

Схема



смазки

–

Выполните



еще



раз



смазывание



переднего

моста



консистентной



смазкой



после



его

вывешивания



на



подставках



по



методике

,

аналогичной



методике



регулировки



упоров

поворота



колес

.



Страница

 101,

Регулировка



ограничителей



поворота

166931-002

222

50h

285

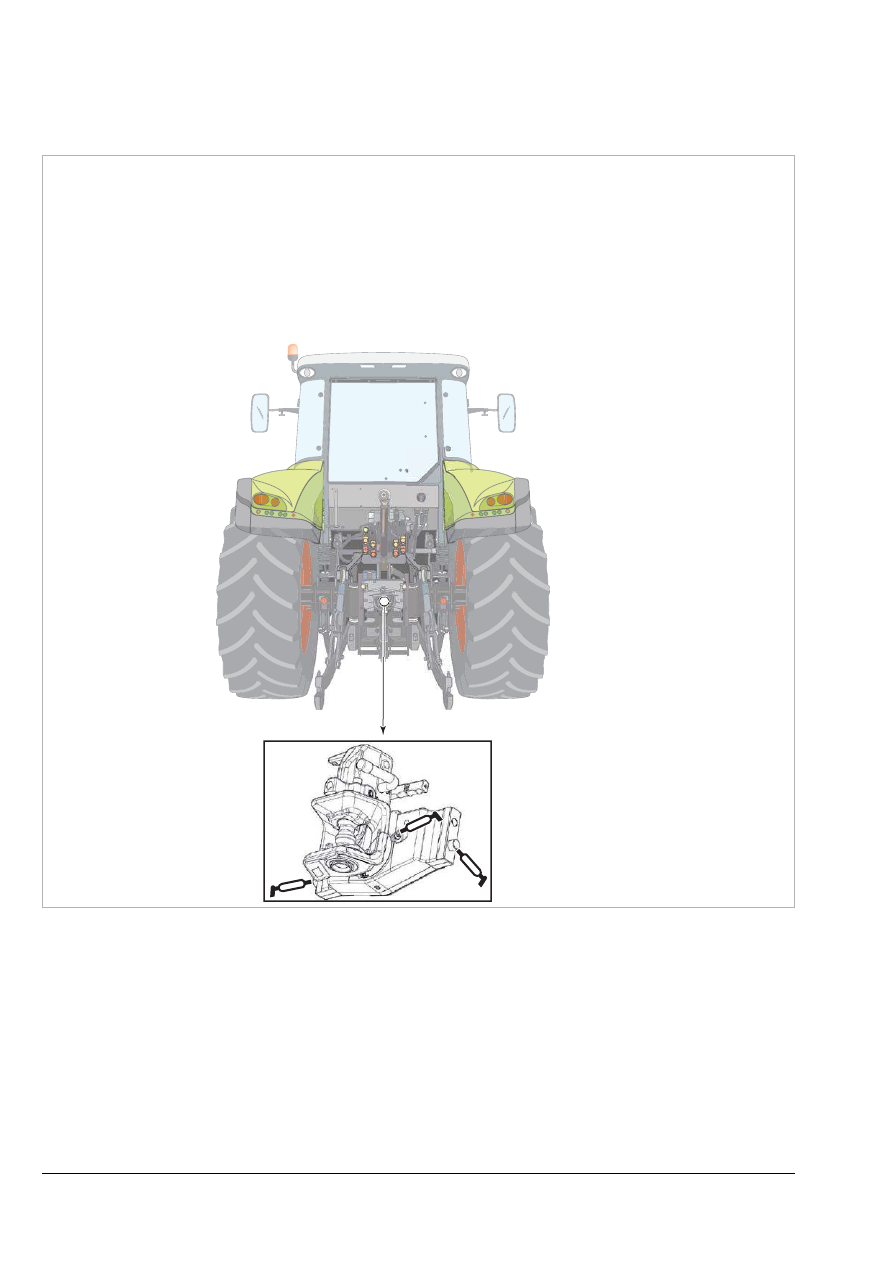

9.3.2

Точки



смазки

 – 100

ч

166964-001

223

1

00h

286

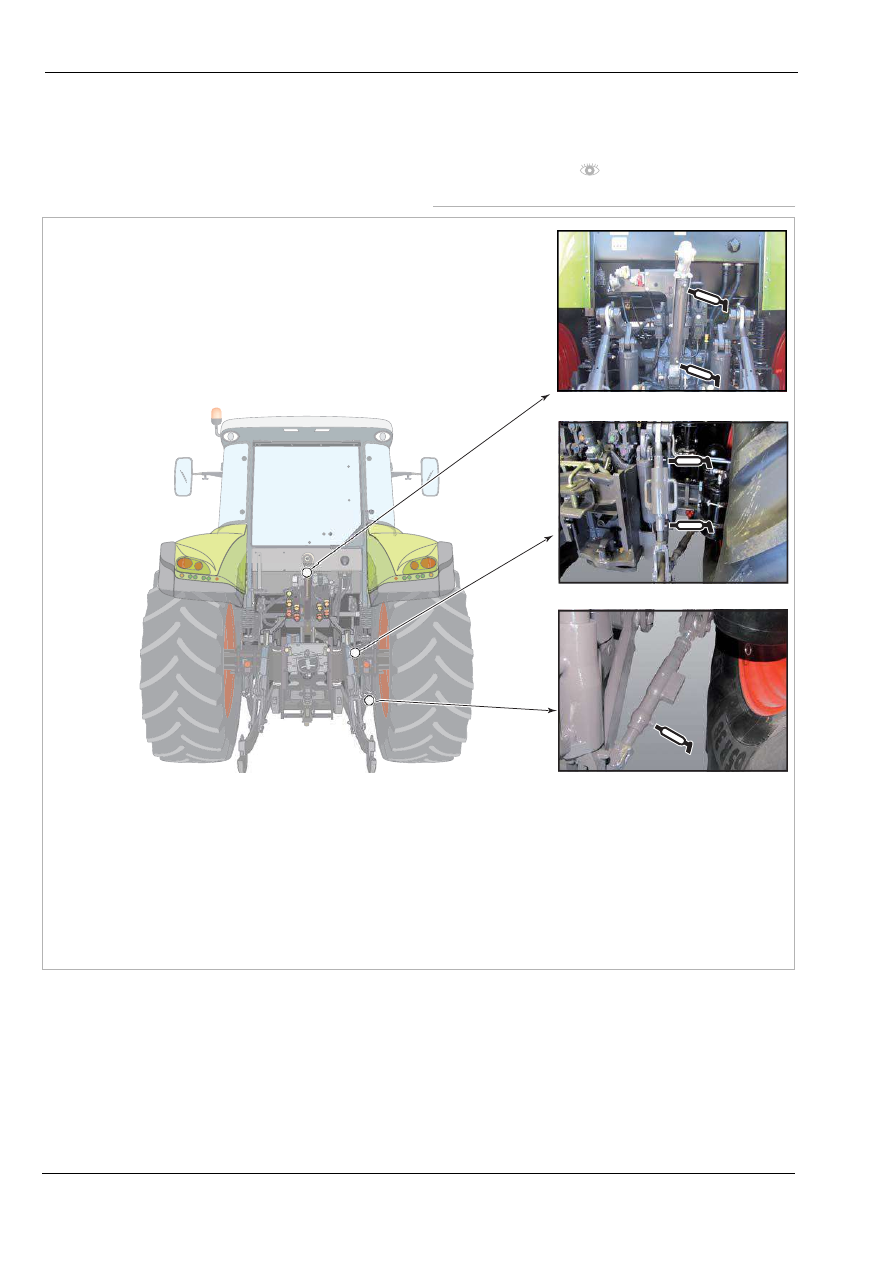

9.3.3

Точки



смазки

 – 500

ч



или

 6

мес

.

171614-002

224

500h

287

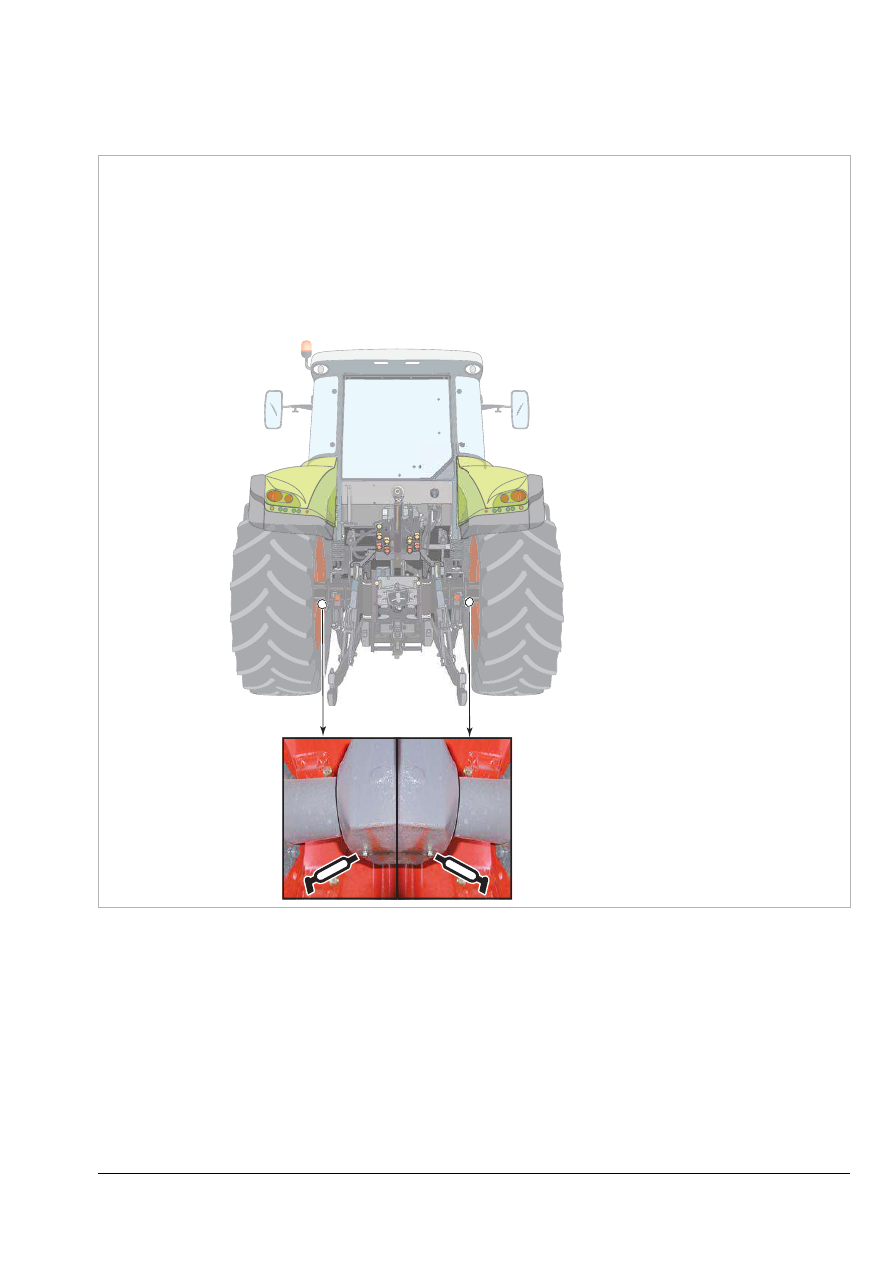

9.3.4

Точки



смазки

 –  500

ч

–

Снимите



пробки



с



левого



и



правого



кожухов

полуосей

.

–

Заверните



две



масленки

.

–

Выполните



смазывание



консистентной

смазкой

.

–

Снимите



масленки

.

–

Установите



на



место



пробки

.

166974-002

225

500h

288

9.4

Операции



по



техническому



обслуживанию



двигателя

9.4.1

Замена



вибропоглощающих



опор



двигателя

Замените



вибропоглощающие



опоры



двигателя

.

Эта



операция



технического



обслуживания



должна



выполняться



авторизованным



фирмой

 CLAAS

дистрибьютором

.

130459-007

9.4.2

Регулировка



коромысел

Эта



операция



технического



обслуживания



должна



выполняться



авторизованным



фирмой

 CLAAS

дистрибьютором

.

150541-002

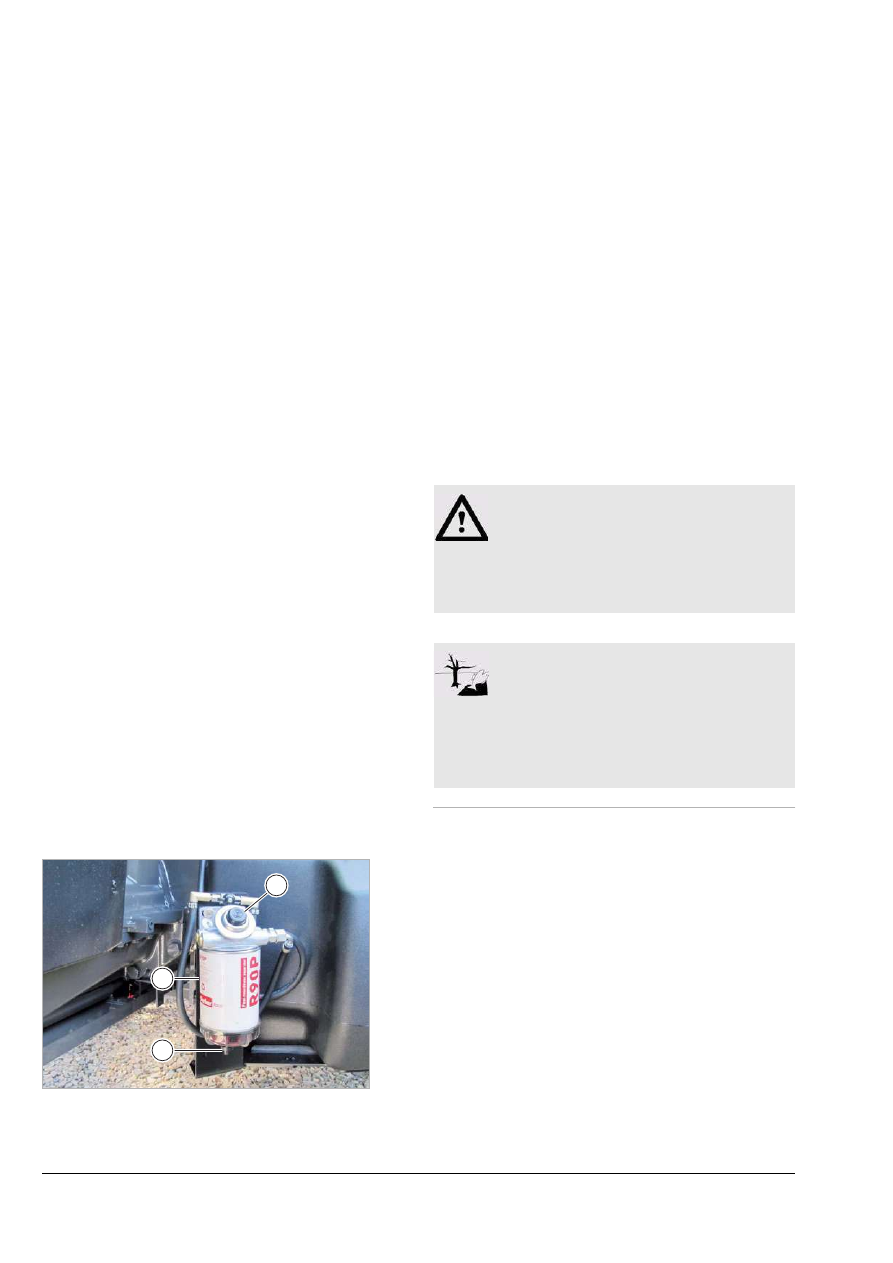

9.4.3

Удаление



находящейся



в



топливе



воды

139347-001

136548-003

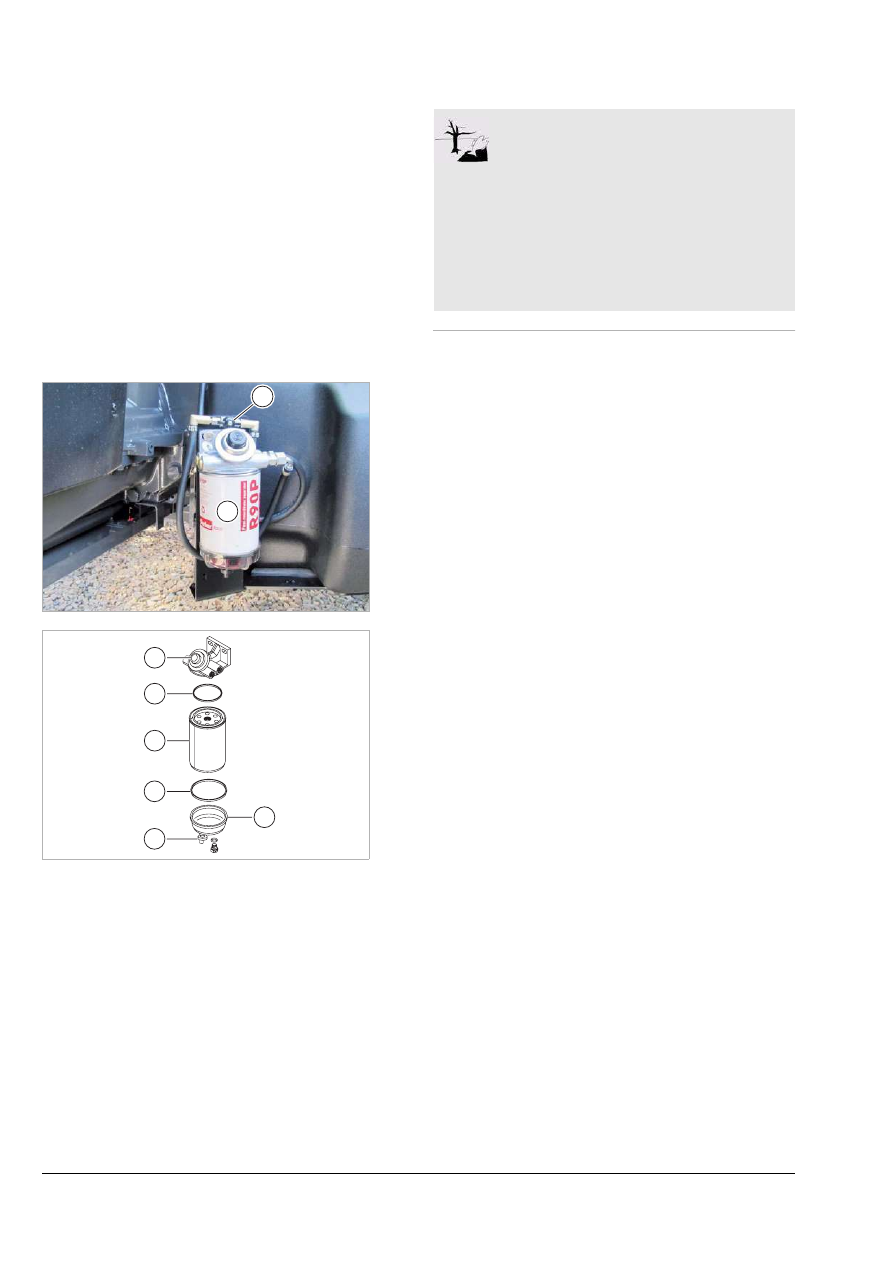

Фильтр



грубой



очистки



топлива



с



отстойником

Для



удаления



воды



из



предварительного



топливного



фильтра

-

отстойника

 (2):

–

Установите



сосуд



подходящей



вместимости

под



предварительным



топливным



фильтром

-

отстойником

 (2).

–

Ослабьте



затяжку



сливного



винта

 (3)

на

предварительном



топливном



фильтре

-

отстойнике



до



полного



удаления



воды

.

При



необходимости



нажмите



несколько



раз



кнопку

 (1)

ручного



насоса

.

–

Затяните



сливной



винт

 (3)

на



фильтре



грубой

очистки



топлива

.

ОСТОРОЖНО

!

Удаление



находящейся



в



топливе



воды

.

Травмы

.

Проблемы



здоровья

.

–

Для



защиты



рук



надевайте

непромокаемые



перчатки

.

Экология

!

Загрязнение



окружающей



среды

.

Загрязнение



окружающей



среды

.

–

Утилизируйте



собранную



жидкость



в

соответствии



с



действующим

законодательством

.

226

167040-001

1

2

3

289

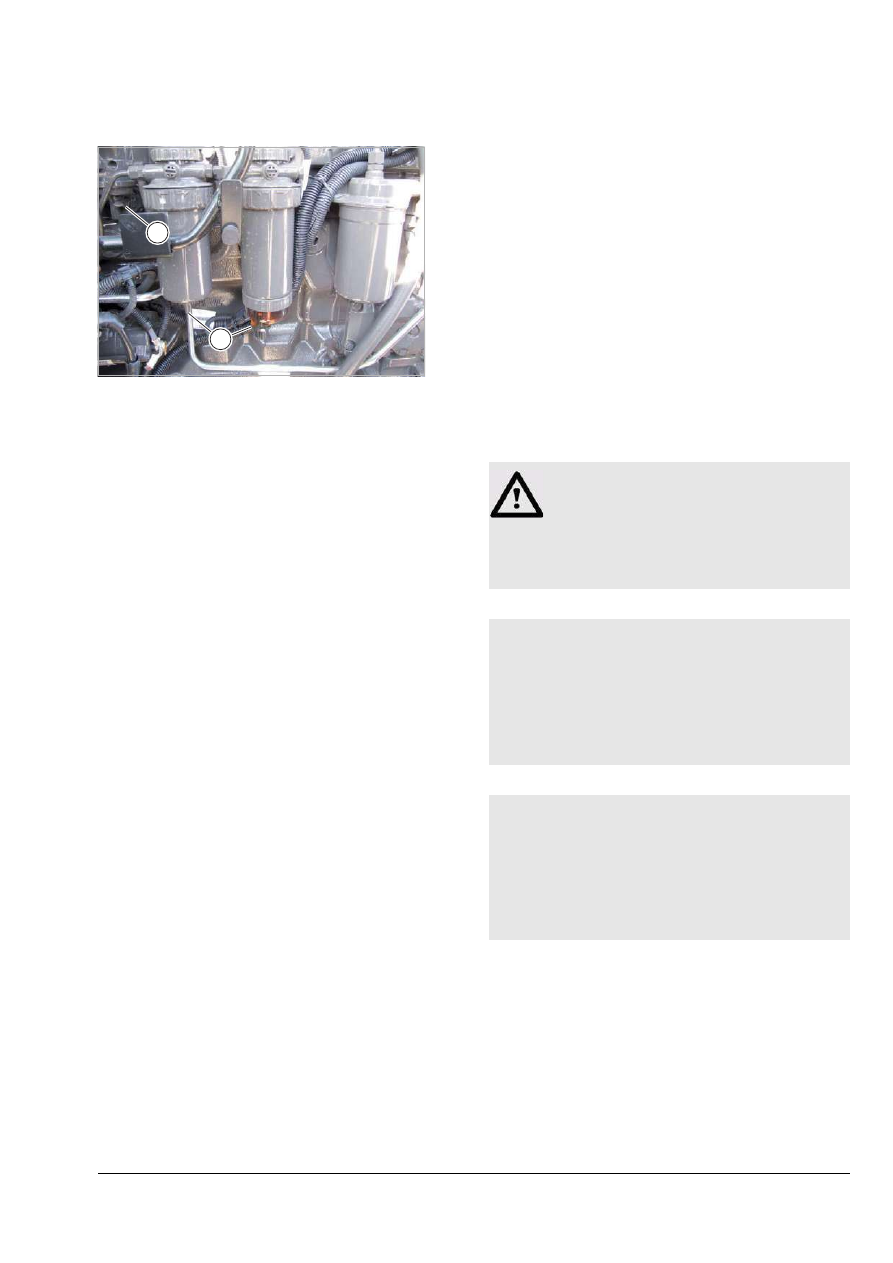

Топливный



фильтр

Для



удаления



воды



из



фильтра



грубой



очистки



и



топлива



и



из



топливного



фильтра

:

–

Установите



сосуд



подходящей



вместимости

под



фильтром



грубой



очистки



топлива



и



топливным



фильтром

.

–

Ослабьте



затяжку



сливных



винтов

 (5)

на

фильтре



грубой



очистки



топлива



и



на



топливном



фильтре



до



полного



удаления



воды

.

При



необходимости



приведите



в



действие



рычаг



прокачки

 (4)

питающего



насоса

.

–

Затяните



сливные



винты

 (5)

на



фильтре



грубой

очистки



топлива



и



на



топливном



фильтре

.

150569-001

9.4.4

Замена



топливных



фильтров

139353-001

136557-002

139989-001

227

167066-001

5

4

ОСТОРОЖНО

!

Замена



топливных



фильтров

.

Травмы

.

Проблемы



здоровья

.

–

Для



защиты



рук



надевайте

непромокаемые



перчатки

.

Указание

!

Потеря



мощности

.

Материальный



ущерб

.

Засорение



или



повреждение



фильтрующих



патронов

.

–

Заменяйте



фильтрующие



элементы



с

предусмотренной



периодичностью

.

Указание

!

Использование



ненадлежащих



топливных



фильтров

.

Материальный



ущерб

.

–

Используйте



только



оригинальные

топливные



фильтры

.

290

Фильтр



грубой



очистки



топлива



с



отстойником

–

Чтобы



перекрыть



топливный



контур

,

закройте

кран

 (2).

–

Выверните



сливной



винт

 (8).

–

Затяните



сливной



винт

 (8),

когда



все



топливо

вытечет

.

–

Отверните

,

снимите



и



очистите



стакан

отстойника

 (7).

–

Отверните



использованный



фильтрующий

элемент

 (5),

снимите



его



прокладки

 (4)

и

 (6).

–

Нанесите



масло



на



прокладку

 (6)

и



установите

ее



на



стакан



отстойника

 (7).

Рабочая



кромка

прокладки

 (6)

должна



быть



обращена



наружу

.

–

Наверните



стакан



отстойника

 (7)

на



новый

фильтрующий



элемент

 (5),

хорошо



затяните

его



от



руки

.

-

Перед



затяжкой



убедитесь



в



наличии

прокладки

.

Замените



поврежденные



прокладки

.

–

Нанесите



масло



на



прокладку

 (4)

и



установите

ее



на



новый



фильтрующий



элемент

 (5).

Рабочая



кромка



прокладки

 (4)

должна



быть



обращена



наружу

.

–

Заверните



новый



фильтрующий



элемент

 (5)

в

головку



фильтра

,

хорошо



затяните



его



от



руки

.

-

Перед



затяжкой



убедитесь



в



наличии



прокладки

.

Замените



поврежденные



прокладки

.

–

Несколько



раз



задействуйте



ручной



топливный

насос

,

нажимая



на



толкатель

 (3),

чтобы



заполнить



новый



фильтрующий



элемент

 (5).

Экология

!

Загрязнение



окружающей



среды

Загрязнение



окружающей



среды

.

–

Утилизируйте



собранную



жидкость



в

соответствии



с



действующим

законодательством

.

–

Уничтожьте



использованные



фильтры

в



соответствии



с



действующим

законодательством

.

228

167129-001

229

167143-001

1

2

3

4

5

6

8

7

291

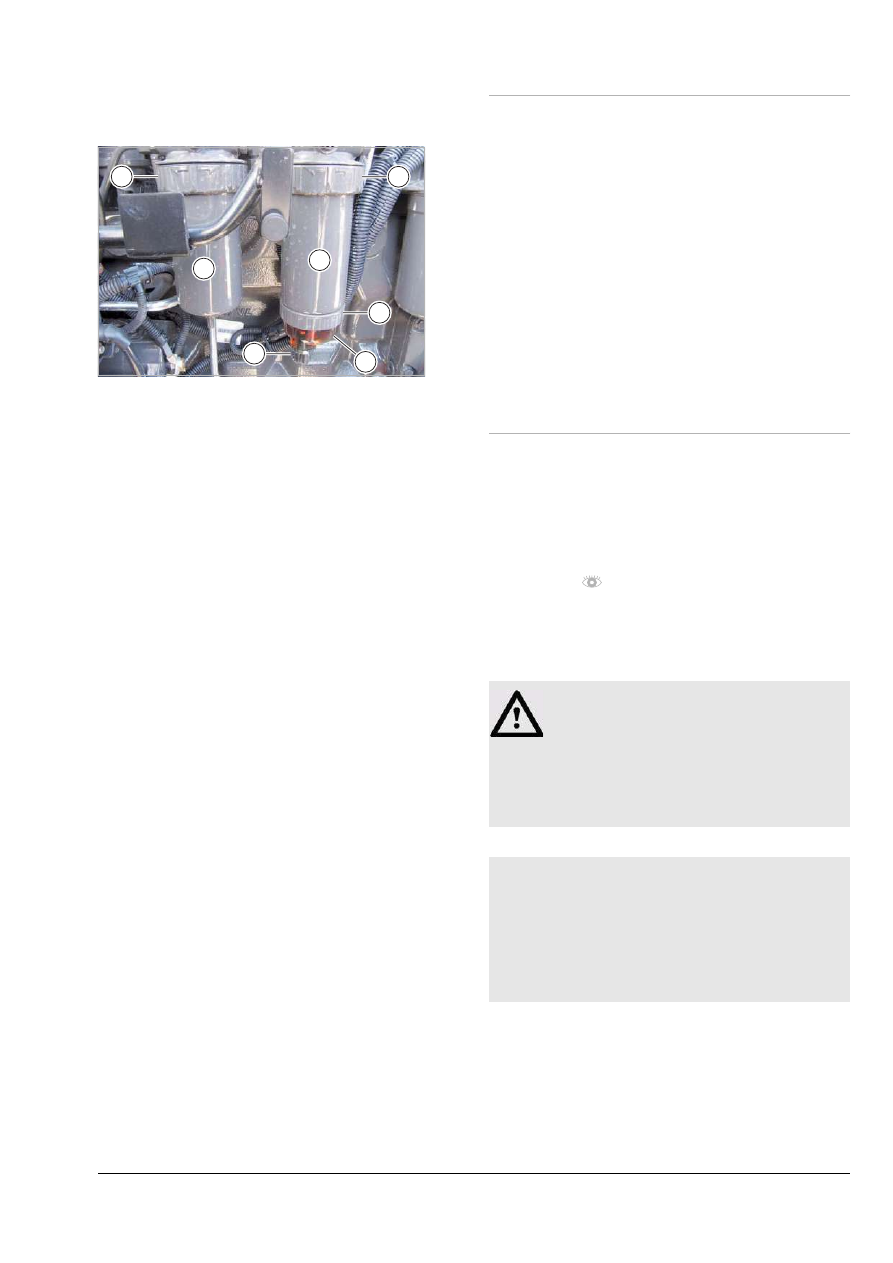

Предварительный



топливный



фильтр

–

Отсоедините



колодку



разъема



датчика

наличия



воды

 (14),

закрепленного



на



стакане

отстойника

 (15).

–

Отверните



кольцо

 (13).

Снимите



кольцо

 (13)

и

стакан



отстойника

 (15),

слейте



его



содержимое

в



предусмотренную



для



этого



емкость

.

–

Отверните



кольцо

 (10)

и



снимите



фильтр

грубой



очистки

 (12).

–

Очистите



стакан



отстойника

 (15)

и



кольцо

 (13),

установите



их



на



новый



фильтр



грубой

очистки

 (12).

–

Установите



на



место



новый



фильтр



грубой

очистки

 (12)

и



заверните



кольцо

 (10)

до

положения



блокировки

.

–

Подключите



датчик



наличия



воды

 (14).

Топливный



фильтр

–

Отверните



кольцо

 (9)

и



снимите



фильтр

 (11).

–

Установите



на



место



новый



фильтр

 (11)

и

заверните



кольцо

 (9)

до



положения

блокировки

.

–

Удалите



воздух



из



топливного

контура

.



Страница

 292,

Удаление



воздуха



из



топливного



контура

150602-002

9.4.5

Замена



сетчатого



топливного



фильтра

150535-001

150536-001

230

167159-001

9

11

12

10

13

15

14

ОСТОРОЖНО

!

Обращение



с



сетчатым



топливным



фильтром

.

Травмы

.

Проблемы



здоровья

.

–

Для



защиты



рук



надевайте

непромокаемые



перчатки

.

Указание

!

Использование



ненадлежащего



сетчатого



топливного



фильтра

.

Материальный



ущерб

.

–

Используйте



только



оригинальные

сетчатые



топливные



фильтры

.
